À quoi sert un cylindre à air ? Fonctions, types et utilisations

À quoi sert un cylindre à air – La réponse courte

Un cylindre pneumatique — également appelé vérin pneumatique — convertit l'énergie de l'air comprimé en mouvement mécanique linéaire. Lorsque l'air sous pression pénètre d'un côté du cylindre, il pousse un piston le long d'un alésage scellé, générant une force de poussée ou de traction contrôlée. Cette force déplace une charge, serre une pièce, soulève une pièce, actionne une vanne ou effectue des dizaines d'autres tâches mécaniques dans les environnements industriels, automobiles et manufacturiers.

En termes pratiques : vous fournissez de l’air à une pression définie et le cylindre délivre une course précise et reproductible. La plupart des bouteilles d'air standard fonctionnent entre 40 et 150 PSI (2,8 à 10,3 bars). , produisant des forces allant de quelques newtons dans des cylindres miniatures à des dizaines de milliers de newtons dans des unités industrielles de gros calibre. Un cylindre d'alésage de 100 mm à 6 bars, par exemple, produit environ 4 712 N (environ 1 060 lbf) de poussée, soit suffisamment pour insérer un roulement à la presse, tamponner une étiquette ou faire avancer une porte de convoyeur en moins d'une seconde.

Le principal avantage par rapport aux actionneurs hydrauliques ou électriques est la simplicité : l'air est propre, compressible et disponible dans pratiquement toutes les usines. Les actionneurs pneumatiques ne nécessitent aucune conduite de retour de fluide, ne génèrent aucune accumulation de chaleur provenant des moteurs et peuvent être utilisés des millions de fois sans usure significative s'ils sont correctement entretenus.

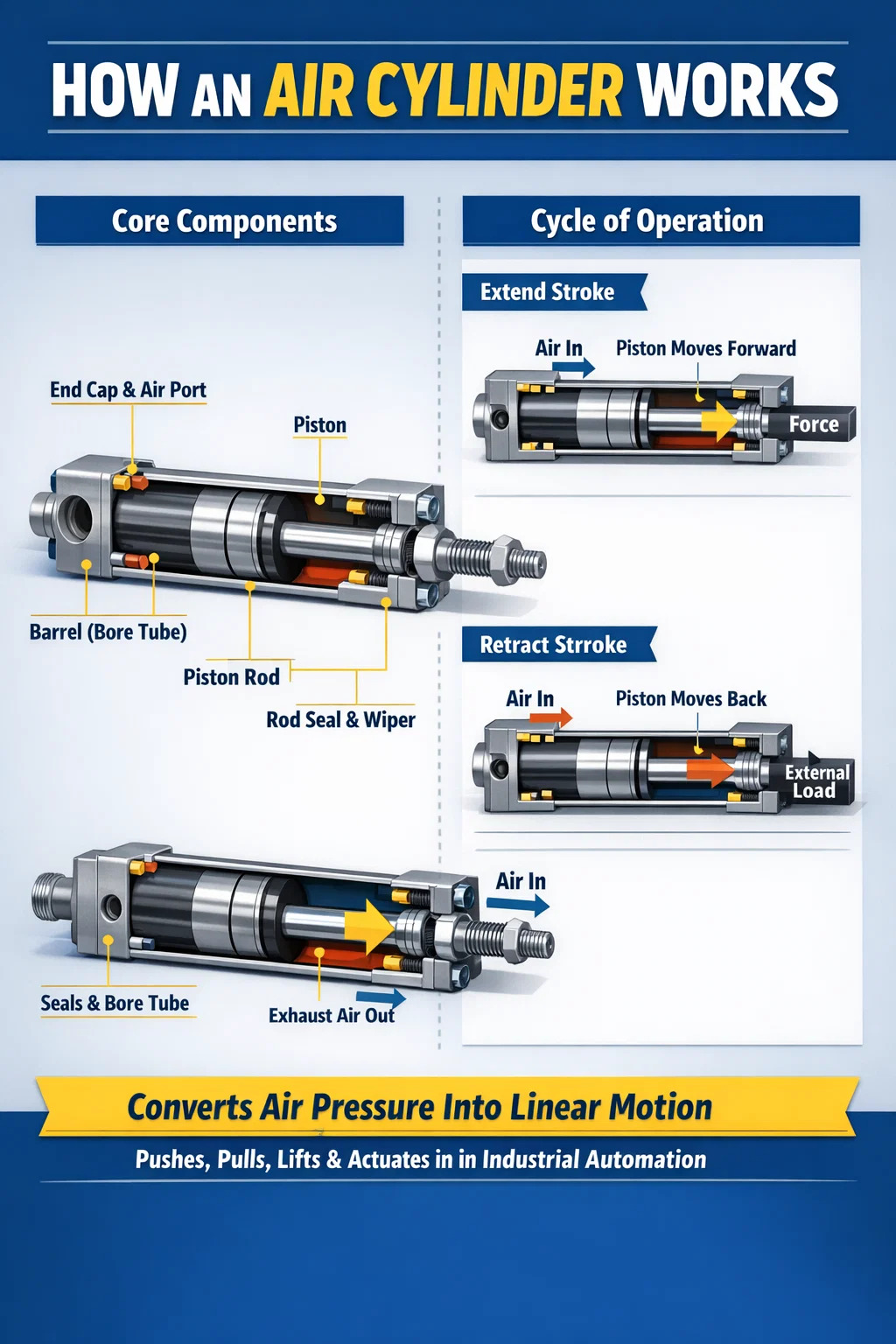

Comment fonctionne un cylindre à air en interne

Comprendre la mécanique interne aide lors de la sélection, du dimensionnement ou du dépannage d’un vérin pneumatique. Chaque cylindre pneumatique partage la même architecture fondamentale, même lorsque la forme extérieure varie.

Composants de base

• Canon (tube de forage) : Le boîtier cylindrique, généralement en alliage d'aluminium, en acier inoxydable ou en aluminium anodisé dur. Le diamètre de l'alésage détermine directement la force de sortie.
• Pistons : Un disque qui glisse à l'intérieur de l'alésage, scellé par des joints toriques ou des joints à lèvres pour empêcher l'air de passer.
• Tige de piston : Une tige en acier trempé et chromé fixée au piston, transmettant la force à la charge externe.
• Embouts (têtes) : Scellez les deux extrémités du canon et contenez les ports d’entrée/sortie d’air.
• Joint de tige et racleur : Empêche les fuites d'air le long de la tige et empêche les contaminants de pénétrer dans l'alésage.
• Ajusteurs de coussin : Vannes à pointeau en option intégrées dans les embouts qui décélèrent le piston vers la fin de la course, réduisant ainsi le bruit d'impact et l'usure.

Le cycle du mouvement

Lorsqu'une électrovanne s'ouvre, l'air comprimé s'écoule dans l'orifice d'extrémité du capuchon du cylindre. La pression de l'air s'accumule contre la face du piston. La force est égale à la pression multipliée par la surface effective du piston (F = P × A) . À mesure que la force surmonte la friction et la résistance à la charge, le piston avance, étendant ainsi la tige. Pour se rétracter, la vanne commute : l'air pénètre dans l'orifice d'extrémité de la tige, la pression agit sur la zone annulaire du piston (surface totale moins la section transversale de la tige) et la tige recule. L'air évacué sort par un silencieux pour réduire le bruit.

Ce cycle complet – extension et rétraction – peut se produire en quelques fractions de seconde. Les vérins pneumatiques à grande vitesse utilisés dans les lignes de conditionnement effectuent généralement 5 à 10 cycles complets par seconde. Dans les cellules robotisées de saisie et de placement, des temps de cycle de 200 à 300 millisecondes par course sont la norme.

Tapezs de cylindres d’air et ce que chacun fait

Tous les vérins pneumatiques ne remplissent pas la même fonction ou ne conviennent pas à toutes les applications. La conception du cylindre détermine la manière dont il se déplace, la force qu’il applique et la direction dans laquelle il agit. Vous trouverez ci-dessous une liste des types les plus courants.

Simple effet ou double effet : qu'est-ce qui fonctionne le plus ?

Les vérins pneumatiques à simple effet utilisent la pression de l'air dans une seule direction ; un ressort de rappel ramène la tige. Ils consomment environ la moitié de l'air des unités à double effet, ce qui les rend intéressants pour les tâches de serrage simples où seule la course étendue nécessite de la puissance. Cependant, le ressort occupe de l'espace interne, réduit la longueur de course effective de 10 à 20 % et la force du ressort agit contre le piston lors de l'extension, réduisant ainsi la force de sortie nette.

Les vérins pneumatiques à double effet utilisent de l'air comprimé pour les courses d'extension et de rétraction. C'est le type le plus courant dans l'automatisation industrielle , représentant la majorité des installations d'actionneurs pneumatiques dans le monde. Ils fournissent une force entièrement contrôlable dans les deux sens, permettent un contrôle précis de la vitesse avec des limiteurs de débit sur chaque port et n'ont pas de raideur de ressort pour prendre en compte les calculs de force.

Où les bouteilles d'air sont utilisées - Applications du monde réel

Les vérins pneumatiques apparaissent dans pratiquement tous les secteurs de la fabrication et dans de nombreux domaines de l'infrastructure quotidienne. Leur vitesse, leur propreté et leur rentabilité en font l'actionneur linéaire dominant dans les applications de force légère à moyenne.

Lignes de fabrication et d'assemblage

Il s’agit du plus grand domaine d’application des cylindres pneumatiques. Sur les chaînes d'assemblage automobile, les actionneurs pneumatiques effectuent des tâches telles que le transfert de pièces, le serrage des pièces pendant le soudage, le pressage des charnières de porte et le positionnement des dispositifs de vissage. Une seule station d'assemblage de carrosserie en blanc peut utiliser 50 à 200 vérins pneumatiques individuels travaillant dans des séquences synchronisées. Les tailles d'alésage varient généralement de 32 mm à 125 mm, avec des courses de 25 mm à 400 mm selon la tâche.

Transformation des aliments et des boissons

La transformation des aliments exige des actionneurs qui peuvent être lavés avec des produits de nettoyage caustiques et résister à la contamination. Les bouteilles d'air en acier inoxydable avec joints conformes à la FDA et sans ports de lubrification externes sont standard dans les usines d'embouteillage, les chaînes de boulangerie et les installations de transformation de la viande. Ici, les cylindres pneumatiques trient les produits sur les convoyeurs, actionnent les buses de remplissage et font fonctionner les machines d'emballage, effectuant des milliers de cycles par heure dans des environnements très humides.

Machines d'emballage

Les machines d'encartonnage, les machines de formage-remplissage-scellage et les formeuses de caisses s'appuient largement sur des vérins pneumatiques pour le pliage des rabats, le poussage des produits et le formage des boîtes. Le taux de cycle élevé — certaines lignes de conditionnement fonctionnent entre 400 et 600 paquets par minute — exige des actionneurs avec une réponse quasi instantanée et une longue durée de vie. Les vérins profilés compacts (série ISO 21287) sont particulièrement courants ici, permettant de gagner de la place dans les bâtis de machines encombrés.

Manutention et transport de matériaux

Les vérins pneumatiques détournent les produits aux jonctions des convoyeurs, élèvent et abaissent les portes d'arrêt et actionnent les élévateurs de palettes dans les opérations d'entreposage. Les vérins pneumatiques sans tige sont particulièrement utiles dans ces contextes car ils offrent de longues courses (jusqu'à 6 000 mm sur certains modèles du catalogue) sans la pénalité d'espace d'une tige allongée.

Équipement d'entretien automobile

Les ascenseurs de véhicules, les démonte-pneus et les tours de freins reposent tous sur des actionneurs pneumatiques. Les systèmes air-huile dans les ateliers de carrosserie combinent la vitesse du pneumatique avec l'incompressibilité de l'hydraulique, en utilisant un vérin pneumatique pour pousser le fluide hydraulique pour des opérations de presse précises — en appliquant jusqu'à 20 tonnes de force à partir d'une alimentation en air d'atelier.

Équipement médical et de laboratoire

Les cylindres à air miniatures avec des alésages aussi petits que 6 mm sont utilisés dans les équipements de diagnostic, les robots de manipulation d'échantillons et les lits d'hôpitaux. Ces cylindres utilisent de l'air propre et sec ou de l'azote, ce qui les rend compatibles avec les environnements stériles. Leur faible poids et leur fonctionnement sans vibrations sont essentiels dans les instruments de laboratoire de précision.

Construction et équipement lourd

Bien que les machines lourdes utilisent plus souvent des vérins hydrauliques en raison de leur densité de force plus élevée, les vérins pneumatiques apparaissent toujours dans les systèmes de freinage pneumatique, l'actionnement des portes des bus et des trains et les marteaux-piqueurs pneumatiques. Des vérins pneumatiques télescopiques soulèvent les plates-formes des camions-bennes et actionnent des palans à plate-forme là où un positionnement intermédiaire précis n'est pas requis.

Comment calculer la force produite par un cylindre à air

Pour dimensionner correctement un vérin pneumatique, il faut calculer deux valeurs de force : la force d'extension (agissant sur toute la face du piston) et la force de rétraction (agissant sur la surface annulaire du piston, qui est réduite par la section transversale de la tige).

Étendre la formule de force

F_extend = P × (π/4) × D²

Où P est la pression d'alimentation en Pascals (1 bar = 100 000 Pa) et D est le diamètre de l'alésage en mètres.

Formule de force de rétraction

F_retract = P × (π/4) × (D² − d²)

Où d est le diamètre de la tige. Pour un vérin d'alésage 63 mm avec une tige de 20 mm fonctionnant à 6 bars :

• Force d'extension : 600 000 × (π/4) × 0,063² ≈ 1 870 N
• Force de rétraction : 600 000 × (π/4) × (0,063² − 0,020²) ≈ 1 681 N

En pratique, la force de sortie réelle est de 10 à 20 % inférieure à la force théorique en raison du frottement du joint et de la contre-pression dans la conduite d'échappement. Les ingénieurs appliquent généralement un facteur d'efficacité de 0,8 à 0,9 lors du calcul de la force effective du vérin pour le dimensionnement de la charge.

Sélectionnez toujours un cylindre qui fournit au moins 25 à 50 % de force théorique en plus que la charge requise pour garantir un actionnement fiable sur toute la plage de fonctionnement en pression et en température.

Cylindre pneumatique vs vérin hydraulique vs actionneur électrique

Le choix entre des actionneurs linéaires pneumatiques, hydrauliques et électriques dépend des exigences de force, des besoins de précision, du cycle de service et des conditions environnementales. Chaque technologie excelle dans différents scénarios.

Les plats à emporter : les cylindres pneumatiques gagnent en termes de rapidité, de simplicité et de coût initial . Les vérins hydrauliques dominent là où une force massive est requise dans un ensemble compact. Les actionneurs électriques sont en tête lorsque la précision du positionnement à mi-course ou la récupération d'énergie sont importantes. De nombreuses usines modernes utilisent les trois technologies dans la même installation, chacune étant adaptée à la tâche qu’elle gère le mieux.

Spécifications clés à comprendre lors de la sélection d’un vérin pneumatique

L'achat d'un mauvais cylindre, même légèrement sous-dimensionné, peut entraîner des cycles défectueux, une usure prématurée des joints, des arrêts de machine et des pertes de production coûteuses. Comprendre les spécifications suivantes évite la plupart des erreurs de sélection.

Diamètre d'alésage

L'alésage est le diamètre interne du cylindre et constitue le principal déterminant de la force de sortie. Les tailles d'alésage standard suivent la série ISO 15552 ou NFPA T3.6.7 : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 et 320 mm sont des incréments courants. Doubler l'alésage quadruple la force à la même pression, puisque la force évolue avec la surface (A = πD²/4).

Longueur de course

La course est la distance totale parcourue par la tige de piston entre sa position complètement rétractée et sa position complètement déployée. Des courses plus longues augmentent le risque de flambement de la tige sous des charges de compression. La plupart des fabricants fournissent des tableaux de résistance des colonnes pour déterminer la charge de poussée maximale autorisée pour une course et un diamètre de tige donnés. Pour des courses dépassant environ 10 fois le diamètre d'alésage, des vérins guidés ou un support externe deviennent nécessaires.

Plage de pression de fonctionnement

La plupart des vérins pneumatiques sont conçus pour 1 à 10 bars (14,5 à 145 PSI). La pression de fonctionnement minimale – généralement 1 à 2 bars – est critique : les cylindres dimensionnés pour fonctionner à 4 bars peuvent caler ou fonctionner de manière irrégulière si la pression de l'air de l'usine chute pendant la demande de pointe. Vérifiez toujours la pression minimale régulée de l'alimentation en air à l'entrée du cylindre, pas seulement à la sortie du compresseur.

Style de montage

Le montage détermine la manière dont le vérin transmet la force au châssis de la machine et comment il gère le désalignement. Les styles de montage courants incluent :

• Support de pied (FB) : Se boulonne sur une surface plane ; rigide, bon pour les charges axiales pures.
• Montage sur bride (FA/FF) : Boulonné au capuchon ou à l'extrémité de la tige ; très rigide, capacité de charge élevée.
• Support à chape (CB/CA) : Permet au cylindre de pivoter ; nécessaire lorsque le chemin de charge présente un mouvement angulaire.
• Support à tourillon (MT) : Pivote sur un axe central ; utilisé dans les presses et les mécanismes de liaison.

Les supports rigides (pied et bride) ne doivent être utilisés que lorsque la charge est parfaitement alignée avec l'axe de la tige. Tout désalignement angulaire avec un support rigide crée une charge latérale sur la tige de piston, accélérant l'usure du joint de tige et potentiellement courbant la tige au fil du temps.

Amorti

Lorsqu'un piston atteint la fin de sa course à grande vitesse, il heurte le capuchon d'extrémité. Sans amortissement, cela crée des charges de choc qui endommagent le cylindre, le châssis de la machine et tout outil fixé. Les ajusteurs de coussin intégrés emprisonnent une poche d'air devant le piston vers la fin de la course, créant un effet de dashpot pneumatique. À des vitesses de piston supérieures à 300 mm/s, l'amortissement doit être considéré comme standard plutôt que facultatif.

Matériau du joint et température nominale

Les joints NBR (nitrile) standard couvrent de -20 °C à 80 °C et conviennent à la plupart des environnements d'usine. Les applications à haute température (fours à peinture, fonderies) nécessitent des joints FKM (Viton) évalués à 200°C. Les applications à basse température ou sans danger pour les aliments peuvent nécessiter des joints EPDM ou des composants recouverts de PTFE. L’utilisation d’un mauvais matériau de joint est une cause fréquente de défaillance prématurée du cylindre.

Problèmes courants avec les cylindres à air et comment les résoudre

Même les vérins pneumatiques bien sélectionnés développent des défauts au fil du temps. La reconnaissance précoce des symptômes permet d'économiser des temps d'arrêt et des coûts de réparation importants.

Le cylindre dérive ou ne parvient pas à maintenir sa position

Si un cylindre chargé dérive lentement de sa position étendue lorsque la vanne se ferme, le joint du piston laisse échapper de l'air au-delà de la face du piston. Il s'agit de l'un des modes de défaillance des cylindres pneumatiques les plus courants. . La solution consiste à remplacer les joints toriques du piston ou les joints à lèvres. Avant de procéder ainsi, vérifiez si le cylindre a fonctionné au-dessus de sa pression nominale, ce qui accélère l'extrusion du joint dans les espaces libres.

Fuites d'air externe au niveau de la tige

Un sifflement ou un courant d'air visible autour du joint de tige indique une usure du joint de tige ou un dommage à la surface de la tige. Les tiges chromées peuvent développer des piqûres de corrosion ou des rayures si le joint racleur tombe en panne et permet aux contaminants de pénétrer. Une tige piquée traverse rapidement les nouveaux joints – la tige elle-même doit être inspectée et souvent remplacée. Dans les environnements difficiles, envisagez des tiges en acier inoxydable avec revêtement céramique pour une durée de vie nettement plus longue.

Course lente ou lente

Si un cylindre termine sa course plus lentement que prévu, vérifiez dans cet ordre : la pression d'alimentation au niveau de l'orifice du cylindre (confirmez l'absence de chute de pression dans les conduites), les vannes de régulation de débit (peut être réglées de manière trop restrictive), la cuvette du filtre à air (le filtre obstrué réduit le débit) et l'alésage du cylindre (la corrosion ou la contamination interne augmente la friction du joint). Un contrôle du débit d'échappement partiellement fermé est la cause la plus fréquente d'une extension lente dans les installations sur le terrain.

Le cylindre ne s'étend pas sous charge

Lorsqu'un vérin se déplace librement sans charge mais cale sous la charge d'application, la taille de l'alésage est inadéquate pour la force requise. Recalculez en utilisant F = P × A, en tenant compte du frottement et de la contre-pression. La solution consiste soit à augmenter la taille de l'alésage, à augmenter la pression d'alimentation (dans des limites de sécurité) ou à réduire la demande de charge. N'augmentez jamais simplement la pression au-delà du maximum nominal du cylindre – cela endommagerait les joints et pourrait briser les embouts.

Usure prématurée des joints

Les joints qui doivent être remplacés après seulement quelques mois de service — plutôt que les millions de cycles attendus — échouent généralement pour l'une des trois raisons suivantes : alimentation en air contaminé (particules abrasives rayant l'alésage et les joints), charge latérale sur la tige (due à un mauvais alignement) ou lubrification inadéquate. Utilisez une unité FRL (filtre-régulateur-lubrificateur) sur chaque conduite d'alimentation pneumatique. Pour les cylindres sans huile avec joints en PTFE, assurez-vous que l'air est propre et sec plutôt que d'ajouter du lubrifiant en brouillard, qui dégrade le PTFE.

Comment prolonger la durée de vie des cylindres à air

Une bouteille d'air bien entretenue dans un environnement industriel propre devrait durer 50 à 100 millions de cycles avant de devoir remplacer le kit de joints. Pour atteindre cette durée de vie, il faut prêter attention à l'ensemble du circuit pneumatique, et pas seulement au vérin lui-même.

• Filtrer l'air à 5 microns ou mieux. La contamination particulaire est la principale cause d’usure accélérée des alésages et des joints. Un filtre standard de 40 microns ne suffit pas pour protéger le cylindre.
• Réglez la pression d’alimentation au niveau efficace le plus bas. Fonctionner à 6 bars lorsque 4 bars atteint la force requise gaspille de l'énergie et augmente la contrainte d'étanchéité. Chaque bar de surpression réduit considérablement la durée de vie du joint.
• Installez un amortissement sur toutes les applications à grande vitesse. Un impact en fin de course sans amortissement peut générer des forces de choc instantanées 5 à 10 fois supérieures à la force de fonctionnement, fissurant les embouts et déformant les pistons.
• Alignez précisément la tige du vérin avec la trajectoire de charge. Même un désalignement angulaire de 1 à 2 degrés crée une charge latérale continue qui use les joints de tige 3 à 5 fois plus rapidement que dans une installation correctement alignée.
• Utilisez un sécheur ou un refroidisseur final sur la sortie du compresseur. L'eau condensée dans la conduite d'air provoque une corrosion interne des alésages en aluminium non revêtus et dégrade les films lubrifiants sur les joints.
• Planifiez une inspection périodique de l’état de la tige. Vérifiez visuellement la tige pour déceler des piqûres, des rayures ou de la corrosion tous les trois à six mois dans des environnements normaux, mensuellement dans des conditions difficiles.

Normes ISO régissant les bouteilles d'air

La standardisation garantit que les cylindres de différents fabricants sont dimensionnellement interchangeables, ce qui facilite le remplacement et l'approvisionnement auprès de plusieurs sources. Les principales normes sont :

• OIN 15552 : La principale norme internationale pour les vérins pneumatiques à profil rond et carré (anciennes ISO 6431 et VDMA 24562). Spécifie les tailles d'alésage, les filetages d'orifice, les dimensions de montage et les filetages d'extrémité de tige. Il s’agit de la norme pour la plupart des vérins industriels de moyenne et grande taille dans le monde.
• OIN 21287 : Vérins compacts avec un espace de montage limité. Courant dans les machines d’emballage et alimentaires où les enveloppes des machines sont étanches.
• OIN 6432 : Vérins miniatures d'alésage de 8 à 25 mm, utilisés dans les tâches d'instrumentation et d'assemblage léger.
• NFPA T3.6.7 : La norme nord-américaine (NFPA) régissant les vérins à tirants courants dans les machines industrielles nord-américaines. Les tailles d'alésage et les modèles de montage diffèrent de la norme ISO 15552, vérifiez donc la norme applicable avant d'acheter un remplacement.

La spécification d'une bouteille d'air conforme à la norme ISO signifie que tout produit conforme au fabricant sera intégré en remplacement immédiat — un avantage significatif dans les chaînes d'approvisionnement mondiales où les marques préférées peuvent avoir de longs délais de livraison.
