Vanne à doigt série VHK Fournisseurs

Accueil / Produits / Composants de commande pneumatique / Vanne de commande manuelle / Vanne à doigt série VHK

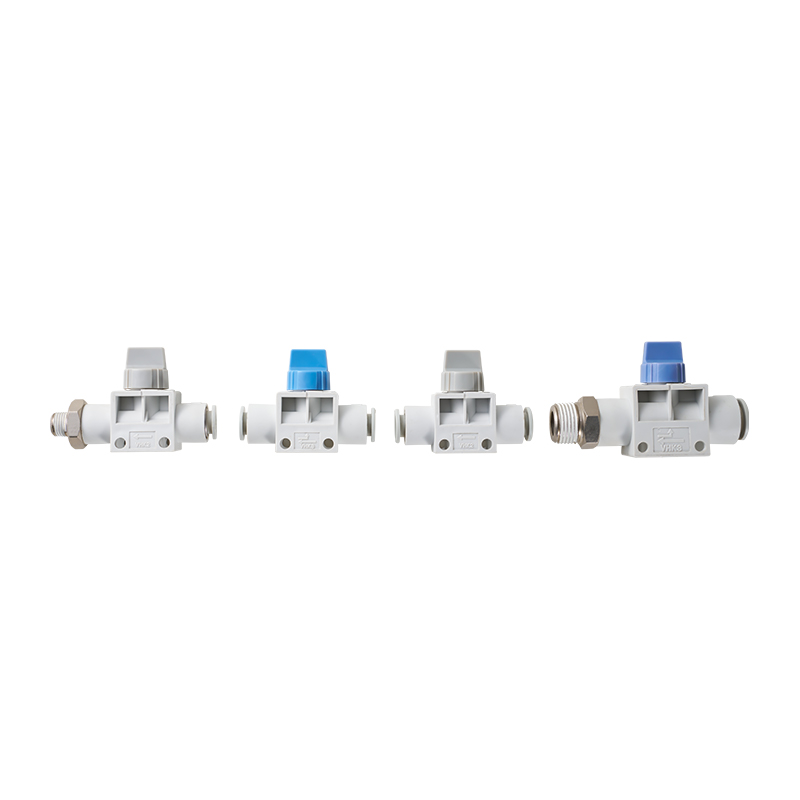

Vanne à doigt série VHK Vanne à doigt série VHK
  • Vanne à doigt série VHK
  • Vanne à doigt série VHK
Vanne de commande manuelle

Vanne à doigt série VHK

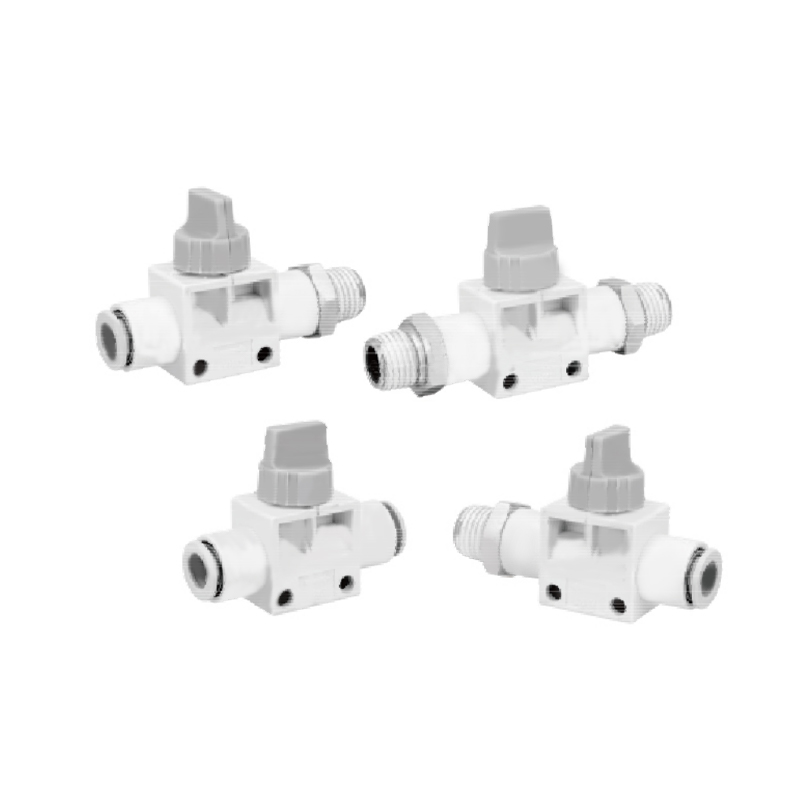

La vanne à doigt de la série VHK est un élément de commande pneumatique compact, axé sur la fourniture de fonctions de base fiables d'activation/désactivation du fluide et de commutation de direction. Sa conception prend en compte à la fois un fonctionnement intuitif et l'adaptabilité du système, et convient au domaine du contrôle de base des fluides industriels.

Les fonctionnalités principales sont :
Performances de débit à large plage : l'architecture du canal d'écoulement interne permet d'atteindre une large plage de capacités de débit pour répondre aux exigences de flux des gaz comprimés typiques.
Joint d'arrêt positif : la structure centrale de la vanne à siège est adoptée pour garantir la fiabilité de l'étanchéité à l'état fermé et réduire le risque de fuite interne.
Compatibilité d'interface modulaire : une série d'interfaces de spécifications de tuyauterie sont fournies pour s'adapter aux normes de diamètre extérieur des pipelines industriels traditionnels et simplifier l'intégration sur site.
Mécanisme de libération de la pression résiduelle : la configuration spécifique à trois voies dispose d'une fonction de décompression en position médiane, qui peut libérer passivement la pression résiduelle du côté de l'actionneur en position fermée.
Optimisation de l'interaction homme-machine - le manipulateur rotatif a une marque de pointage de position claire, conforme au fonctionnement industriel intuitif ; sa course d'ouverture et de fermeture suit la logique standard de sens de rotation.

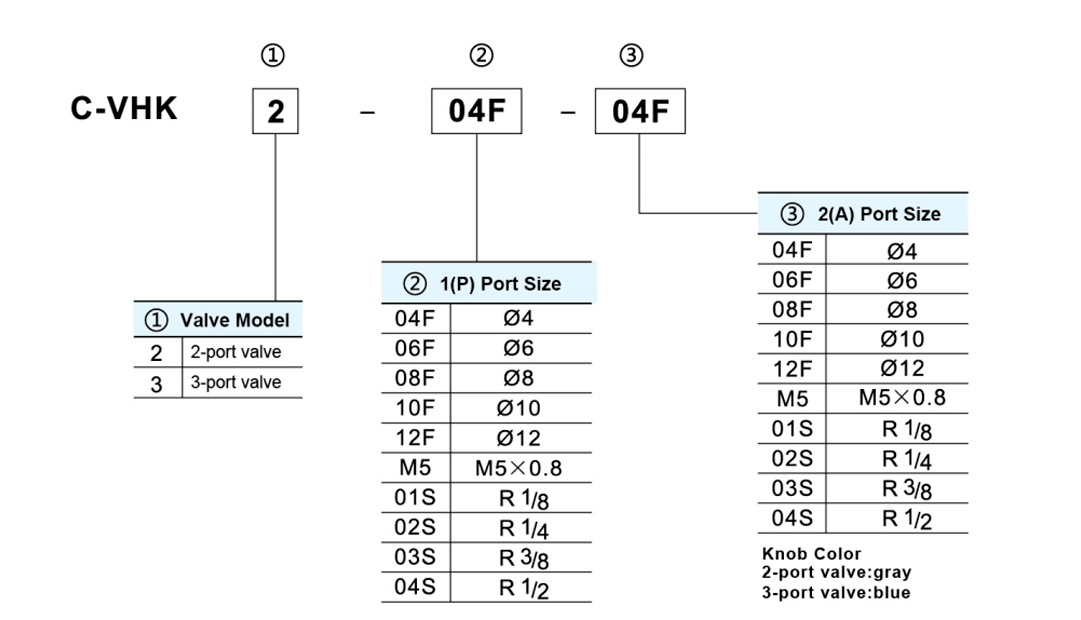

Identification visuelle fonctionnelle – Différenciation visuelle rapide entre les types de vannes à 2 voies et à 3 voies grâce au codage couleur du corps de l'actionneur, le gris indiquant les fonctions marche/arrêt de base et le bleu indiquant les fonctions de commutation directionnelle.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Vanne coulissante manuelle série HSV
  • Soupape Vanne 2/3 voies
    Fluide Aérien
    Pression de preuve 1,5 MPa
    Pression de fonctionnement maximale 1,0 MPa
    Plage de pression de fonctionnement -100kPa
    Température ambiante et du fluide 0 à 60℃
    Matériau de tube applicable Nylon, Polyuréthane

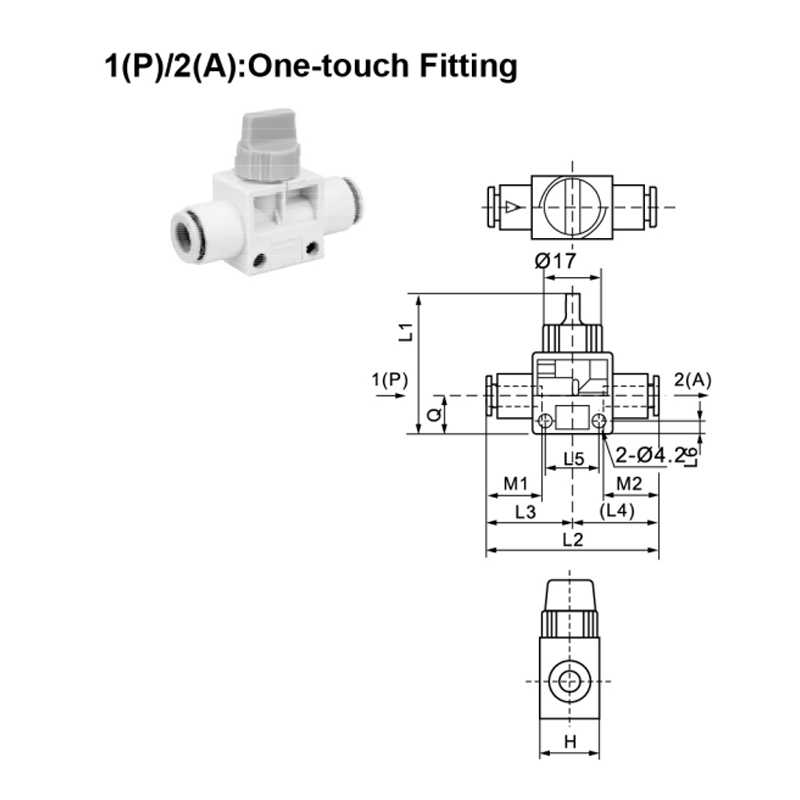

  • En vigueur
    diamètre extérieur du tube
    (mm)     		Modèle H L1 L2 L3 L4 L5 L6 M1 M2 Q Efficace
    Zone
    (mm²)     		Poids
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

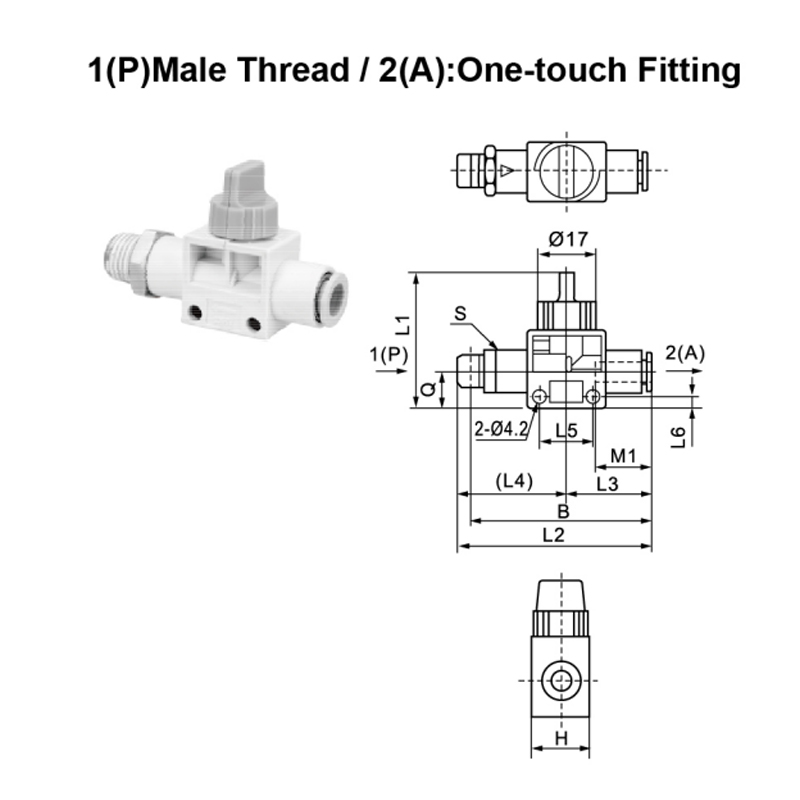

    Connexion
    Sujet     		En vigueur
    diamètre extérieur du tube
    (mm)     		Modèle H L1 L2 L3 L4 L5 L6 M1 Q Efficace Area
    ( mm²)     		Poids
    (g)     		B S
    Largeur
    À travers
    Appartements
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2 : 31.5 48.7 17.5 70 72

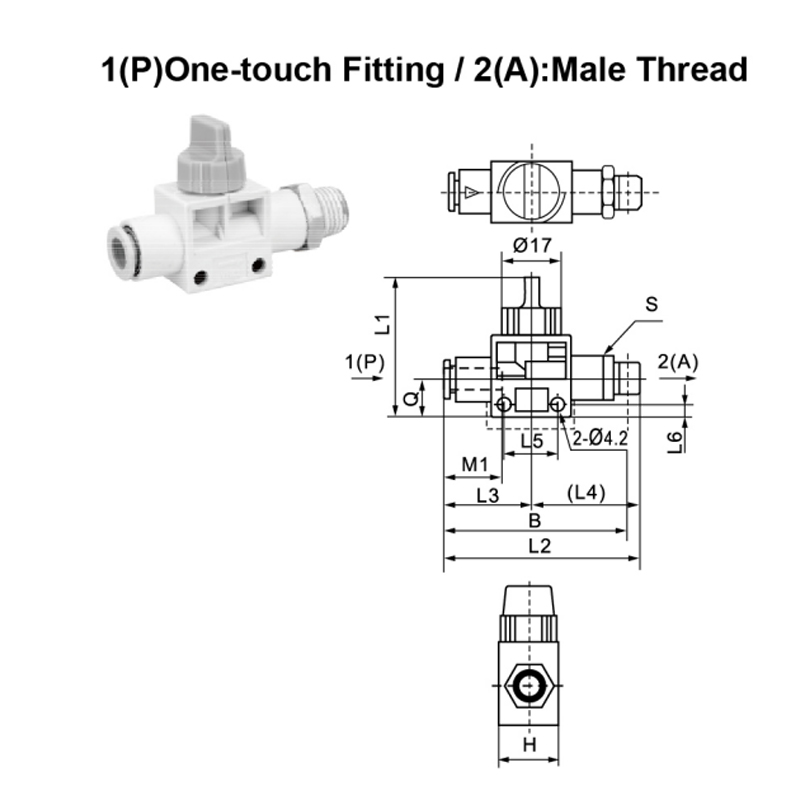

    En vigueur
    diamètre extérieur du tube
    (mm)     		Modèle Connexion
    Sujet
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Efficace Area
    (mm²)     		Poids
    (g)     		B S
    Largeur
    À travers
    Appartements
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

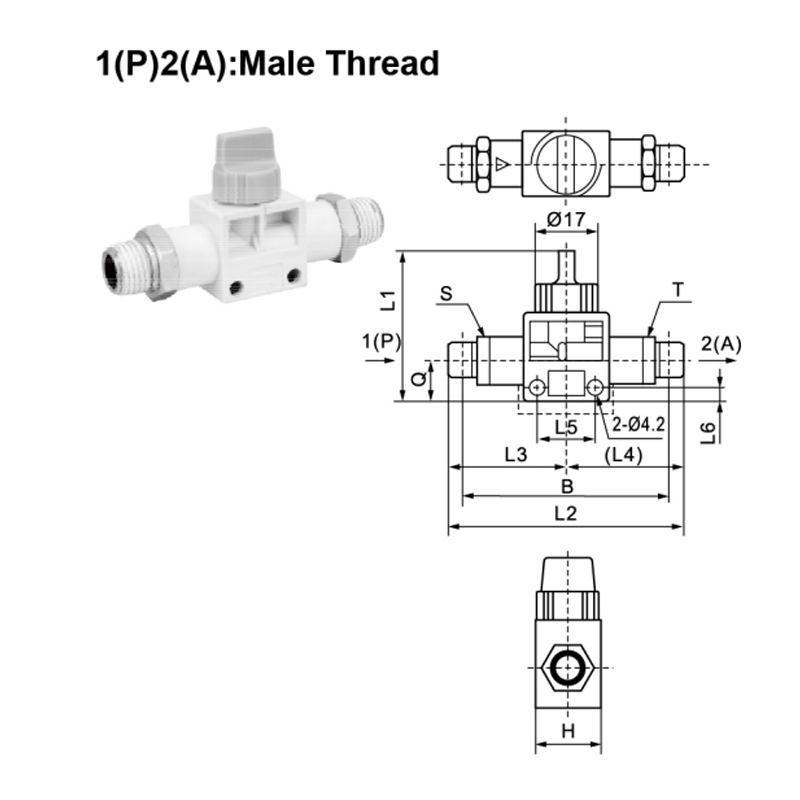

    Connexion Thread Modèle H L1 L2 L3 L4 L5 L6 Q Efficace Area
    (mm²)
    Poids
    (g)     		B S
    Largeur
    À travers
    Appartements     		T
    Largeur
    À travers
    Appartements
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
