| Modèle |
ZSE30AF
(Pression mixte) |
ZSE30A (Pression à vide) |
ISE30A
(Pression positive) |
| Plage de pression nominale |
-100,0 ~ 100,0 kPa |
0~-101 kPa |
0,0 ~ 1,000MPa |
| Définir la plage de pression |
-101,0 ~ 101,0 kPa |
-101,3 ~ 10,0 kPa |
-0,100 ~ 1,000MPa |
| Résistant à la pression |
300kPa |
1,5MPa |
| Fluide |
Air, non corrosif, ininflammable |
| Unité de pression définie échelle minimale |
kPa |
0.1 |
- |
| MPa |
- |
0.001 |
| kgf/cm² |
0.001 |
0.01 |
| barre |
0.001 |
0.01 |
| psi |
0.01 |
0.1 |
| inHg |
0.1 |
- |
| mmHg |
1 |
- |
| Tension |
12 à 24 V CC ±10 %, crête d'ondulation inférieure à 10 % |
| Consommation actuelle |
≤40mA ci-dessous (sans charge) |

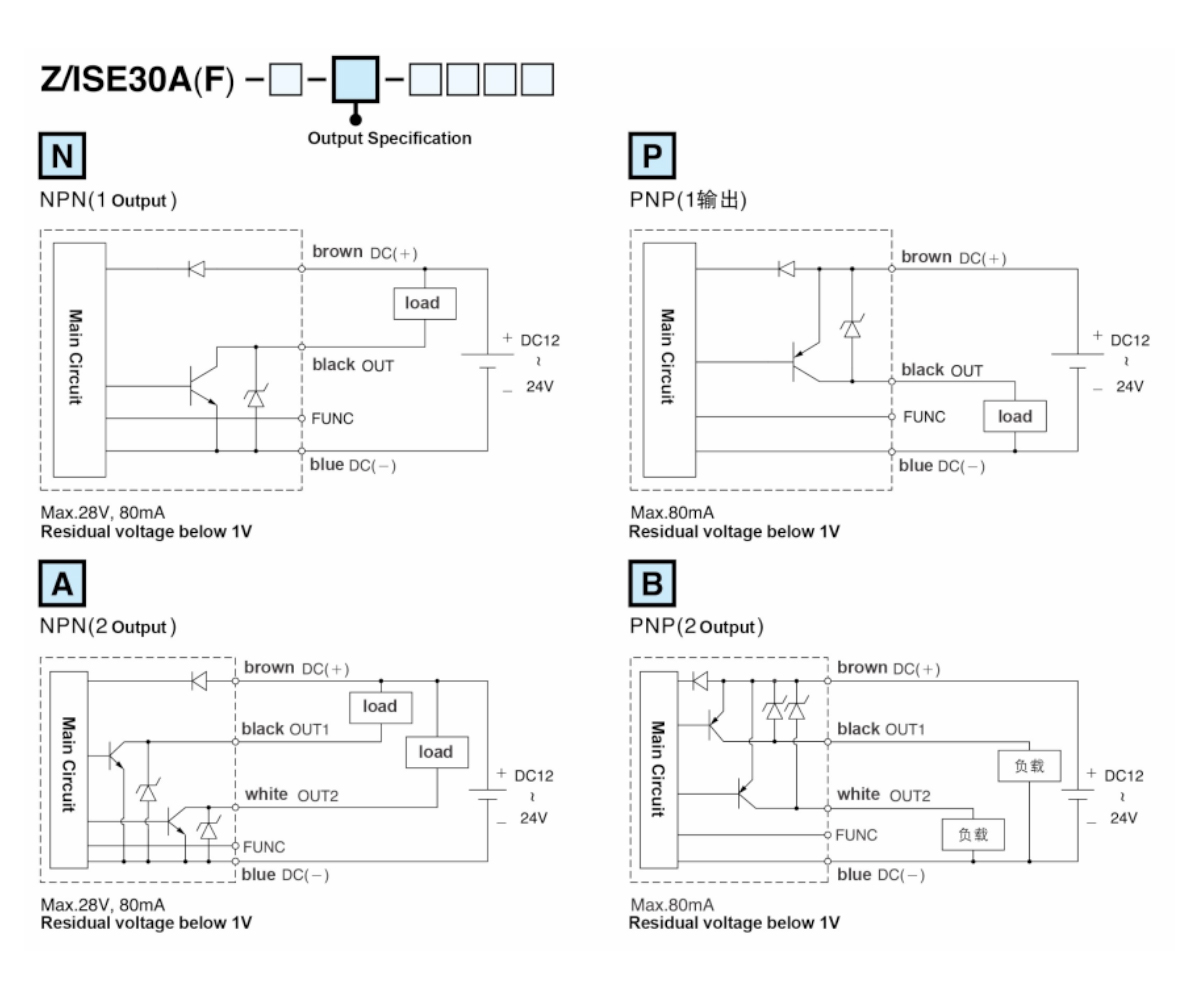

| Sortie de commutation |
2 sorties de contrôleur ouvert NPN 2 sorties de contrôleur ouvert PNP
Courant de charge maximum : 125 mA Courant de charge maximum : 125 mA
Tension d'alimentation maximale : 30 V CC Tension d'alimentation maximale : 24 V CC
Chute de pression interne : 1,5 V en dessous Chute de pression interne : 1,5 V en dessous |
| Précision de répétition |
±0,2 % F.S. ±1 chiffre ci-dessous |
| Différentiel |
Modèle de configuration de point unique |
Réglable(*1) |
| Différentiel Mode Window |
| Mode de comparaison de fenêtres |
| Temps de réaction |
≤2,5 ms (fonction pour éviter les erreurs de fonctionnement : 25 ms, 100 ms, 250 ms,
500 ms, 1 000 ms, 1 500 ms en option) |
| Protection contre les courts-circuits de sortie |
Oui |

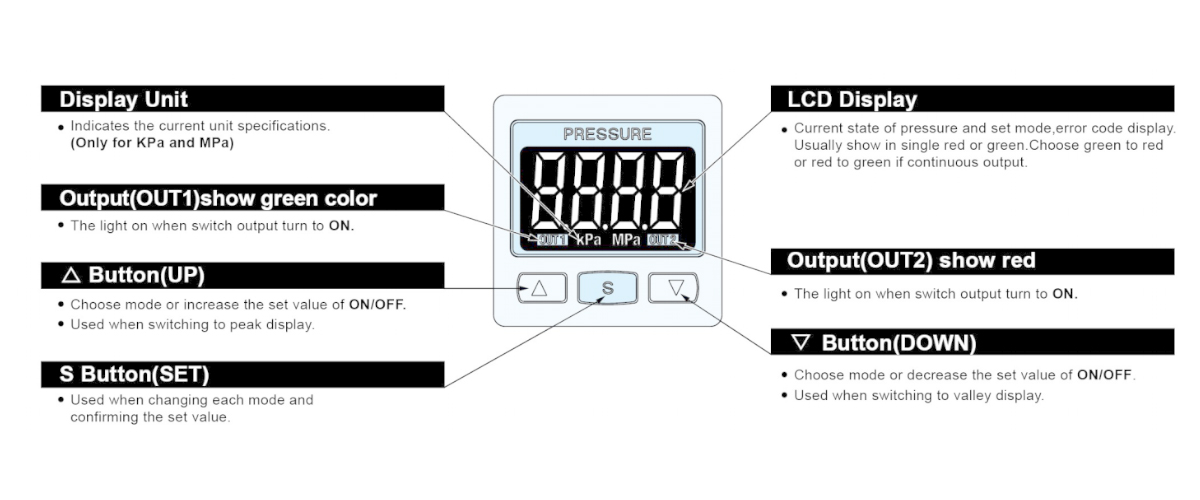

| Affichage |
Affichage 3 couleurs (rouge/vert/orange) (taux d'échantillonnage : 5 fois/seconde) |
| Affichage Accuracy |
≤ ± 2 % F.S. ± 1 chiffre (température ambiante : 25 ± 3 ℃) |
| Voyant d'action |
Couleur orange (voyant 1 et 2) OUT1 OUT2 |
Sortie analogique linéaire
[Sortie de tension (*2)] |
Tension de sortie : 1 ~ 5 V ≤ ± 2,5 % F.S. (Plage de pression nominale)
Linéarité : ≤ ± 1 % F.S.
Impédance de sortie environ 1kΩ |
Sortie analogique linéaire
[Sortie de tension (*3)] |
Courant de sortie : 4 ~ 20 mA≤ ± 2,5 % F.S. (Plage de pression nominale)
Linéarité : ≤ ± 1 % F.S.
Impédance de charge maximale : 300 Ω (la tension est de 12 V)
600 Ω (la tension est de 24 V)
Impédance de charge minimale : 50 Ω |
Environnemental
Résistant |
Niveau de protection |
IP40 |
| Température ambiante |
Action : 0 ~ 50 ℃, économie : -10 ~ 60 ℃ (pas de rosée ni dégelé). |
| Humidité ambiante |
Action et économie : 35 ~ 85 % HR (pas de rosée) |
| Résistant à la pression |
1000 V AC 1 minute (entre les câbles et la coque en plastique) |
Résistance d'isolation |
500 MΩ au-dessus (500 V DC) (entre les câbles et la coque en plastique) |
| Résistant aux vibrations |
Amplitude complexe 1,5 mm, chaque minute 10 Hz ~ 55 Hz ~ 10 Hz, 2 heures dans toutes les directions (X, Y, Z) |
| Résistant aux chocs |
100 m/s²(10G)3 heures dans toutes les directions (X, Y, Z) |
| Caractéristiques de température |
≤ ± 2,5 % F.S. Comparer la température de référence 25 ℃ (entre 0 et 50 ℃) |
| Diamètre de connexion |

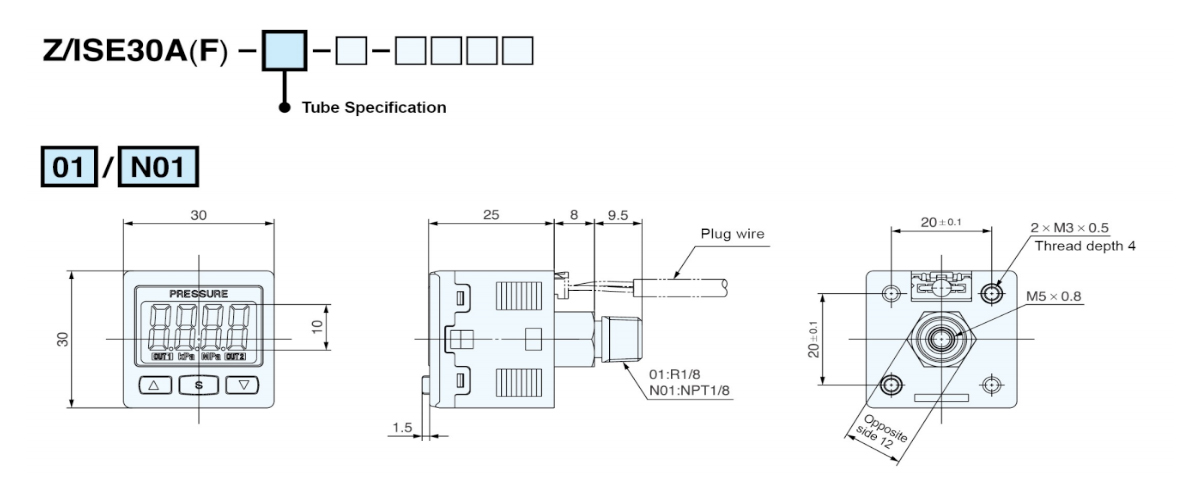

R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Spécifications des fils |
Fil PVC résistant à l'huile (0,15 mm²) |
| Poids |
Environ 80g (inclure un fil de 2 mètres) |
Remarque : 1. Le mode de réglage à point unique et le mode de comparaison de fenêtre peuvent ajuster l'écart de 1 à 8 chiffres.
2. Lors de la sélection de la sortie de tension, il n'y a pas de sortie de courant. Un seul des deux types de sortie peut être sélectionné.
3. Lors de la sélection de la sortie courant, il n’y a pas de sortie tension. Un seul des deux types de sortie peut être sélectionné. |
|
