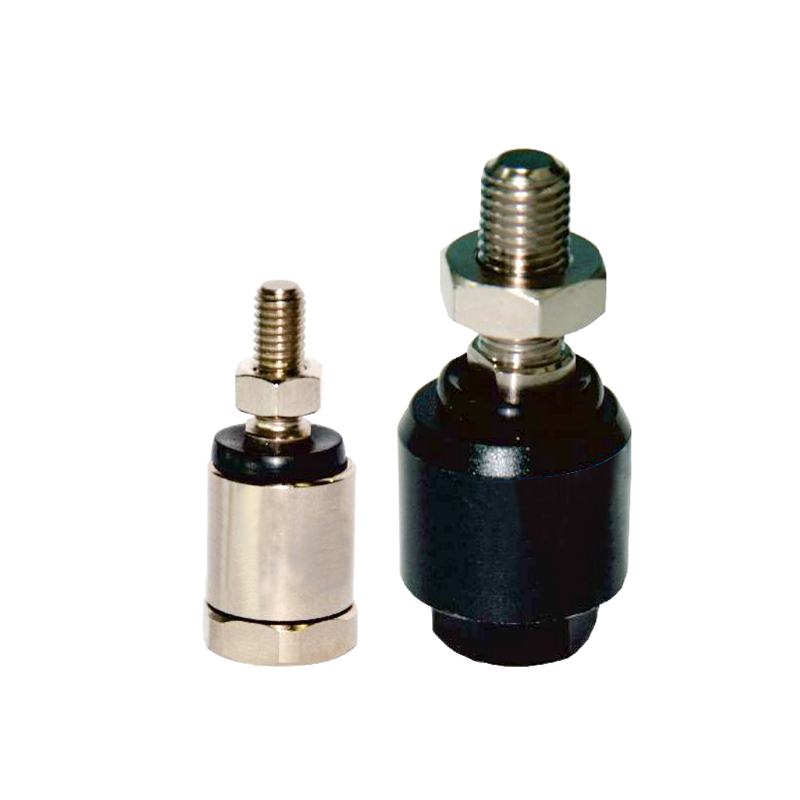

Accessoires pour cylindres

Accessoires pour cylindres

Les accessoires de cylindre sont des composants de support essentiels du système de cylindre. Leur sélection scientifique joue un rôle décisif pour garantir la fiabilité, la précision du contrôle, la durée de vie et l’efficacité de fonctionnement du vérin. Cette série d'accessoires peut améliorer considérablement les performances globales du cylindre dans diverses conditions de travail, réduire les coûts de maintenance et convient aux scénarios de production automatisée de haute précision grâce à des matériaux à haute résistance, une technologie de traitement de précision et une conception structurelle optimisée. ​

Fonctionnalités principales
1. Haute fiabilité : Fabriqué en alliage forgé à haute résistance, il peut résister à une pression de service de 1,6 MPa et à une fluctuation de pression de ± 5 % ; Les composants d'étanchéité en caoutchouc nitrile résistant à l'huile et en composite polytétrafluoroéthylène peuvent atteindre plus de 8 000 heures de fonctionnement sans fuite dans la plage de température de -30 ℃ à 120 ℃, réduisant considérablement le risque de temps d'arrêt. ​

2. Contrôle de précision : La tolérance de correspondance atteint le niveau IT5, le faux-rond de la face d'extrémité est ≤0,01 mm/m, garantissant que l'erreur de coaxialité entre le cylindre et la charge est ≤0,02 mm, l'écart de rectitude du mouvement du piston est contrôlé dans les limites de 0,05 mm/100 mm et la précision de positionnement répété atteint ±0,01 mm.​

3. Durée de vie ultra longue : Traitement de surface chromé dur (dureté supérieure à HV700), coefficient de frottement de glissement aussi bas que 0,08, avec roulements autolubrifiants, usure ≤0,001 mm/100 000 mouvements, plus de 3 millions de cycles sans problème peuvent être réalisés dans des conditions nominales et la durée de vie est 3 fois plus longue que celle des accessoires ordinaires. ​

4. Haute efficacité et économie d’énergie : Le canal de flux d'air simplifié réduit le coefficient de traînée en cours de route de 30 % et augmente la vitesse de réponse du gaz de 20 % ; le matériau léger en alliage d'aluminium (densité 2,7 g/cm³) réduit l'inertie du mouvement et la consommation d'énergie est réduite de 15 % dans des conditions de vitesse élevée (1 m/s), ce qui améliore l'efficacité de la ligne de production.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Pas d'article suivant

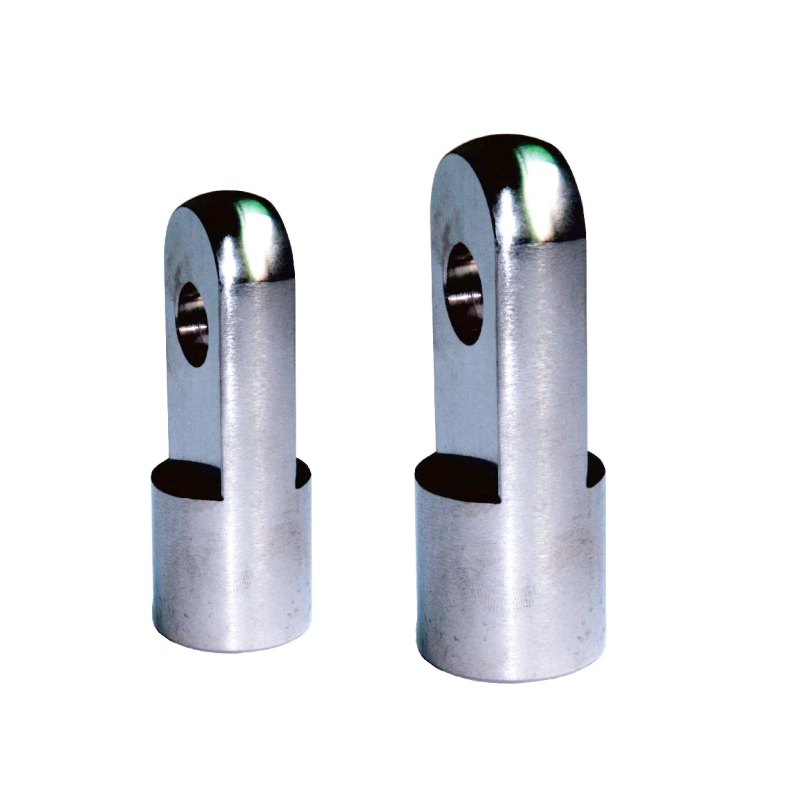

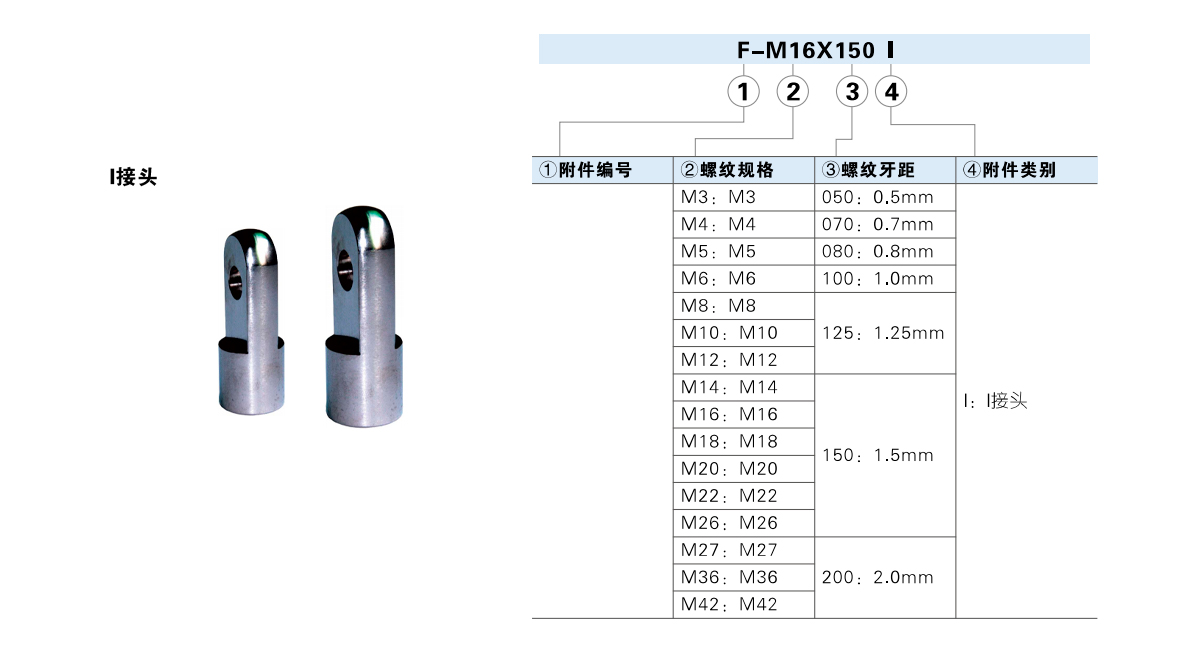

  • Nom des accessoires de la série de cylindres SE ICS
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    Nom des accessoires de la série de cylindres SG/SGC CS/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    Nom des accessoires de la série de cylindres MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

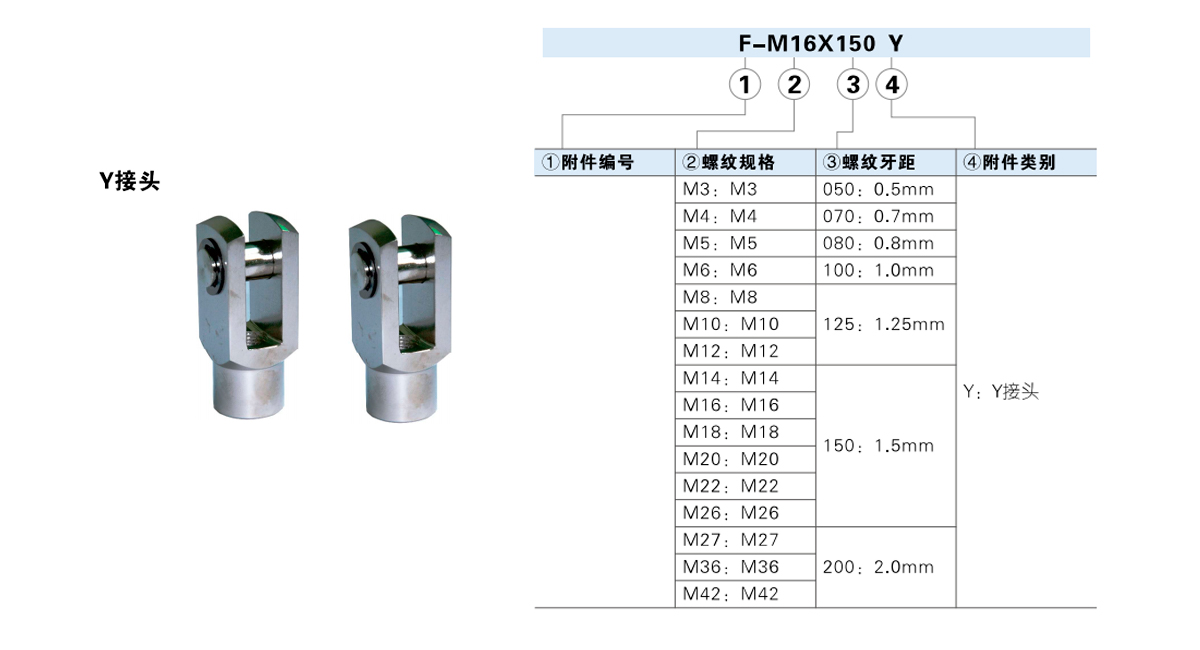

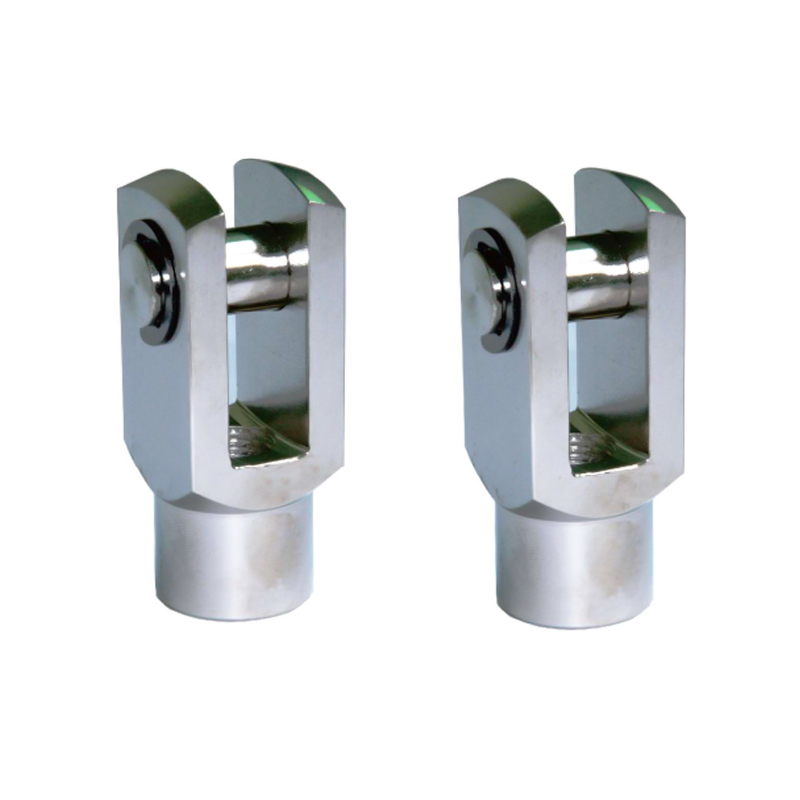

    Nom des accessoires de la série de cylindres SE SAL
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    Nom des accessoires de la série de cylindres SG/SGC CS/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    Nom des accessoires de la série de cylindres MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

    Série de cylindres ACQ

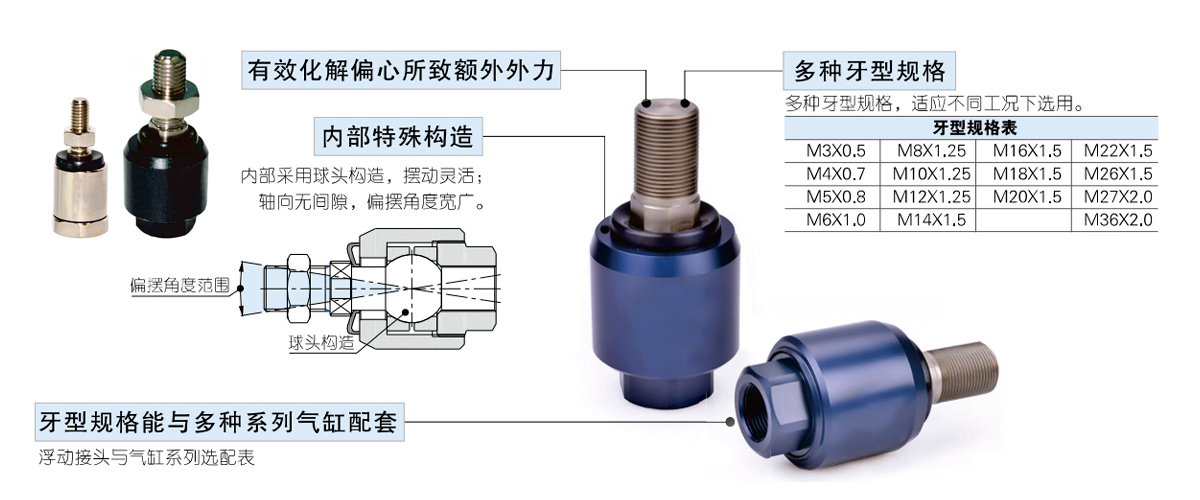

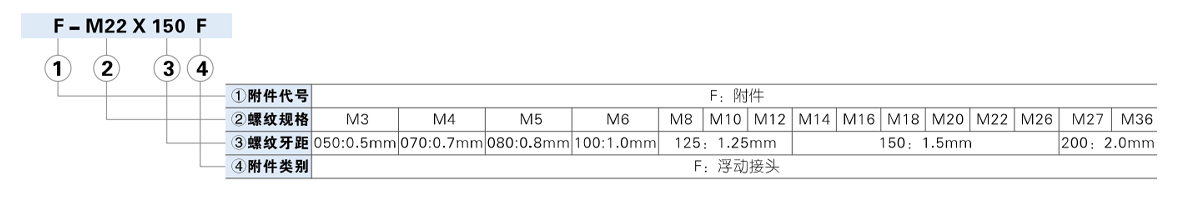

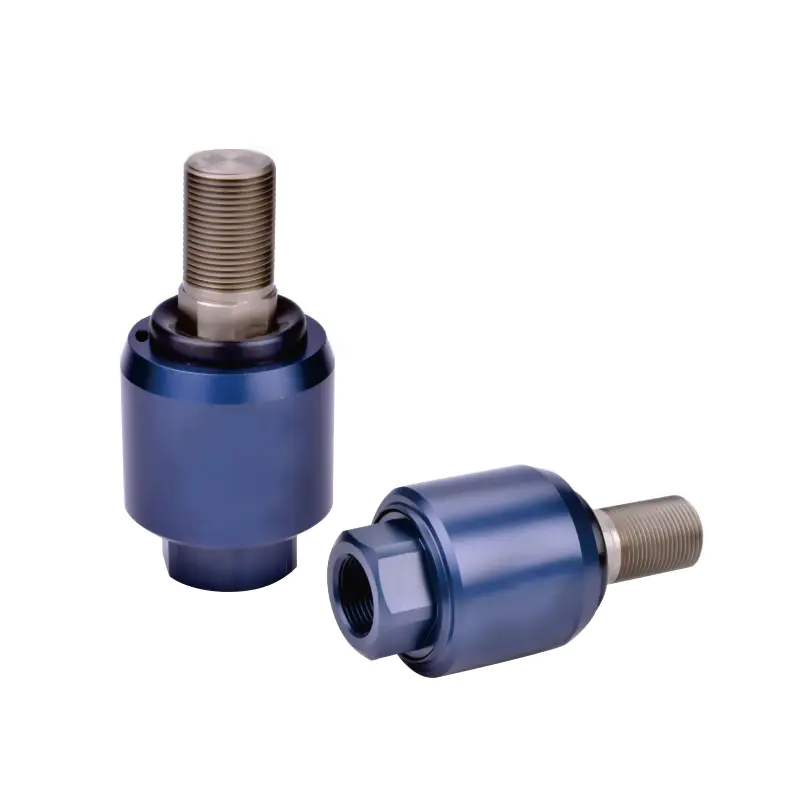

    Spécifications du joint flottant de la série cylindre P.B. MI MA MF           MBL Spécifications des joints flottants 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    Spécifications du joint flottant de la série cylindre SG/SGC SE SAL SAL/SC CS/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

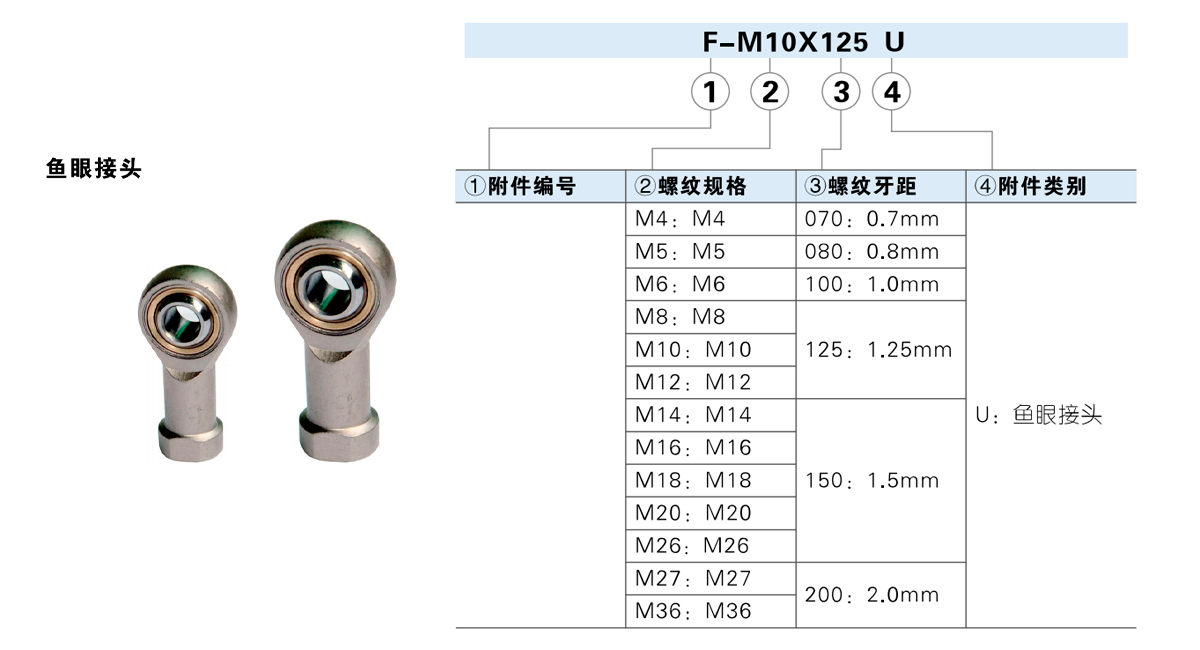

    Nom des accessoires de la série de cylindres SE ICS ICS/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Nom des accessoires de la série de cylindres SG/SGC CS/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Nom des accessoires de la série de cylindres ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    Nom des accessoires de la série de cylindres MA MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●

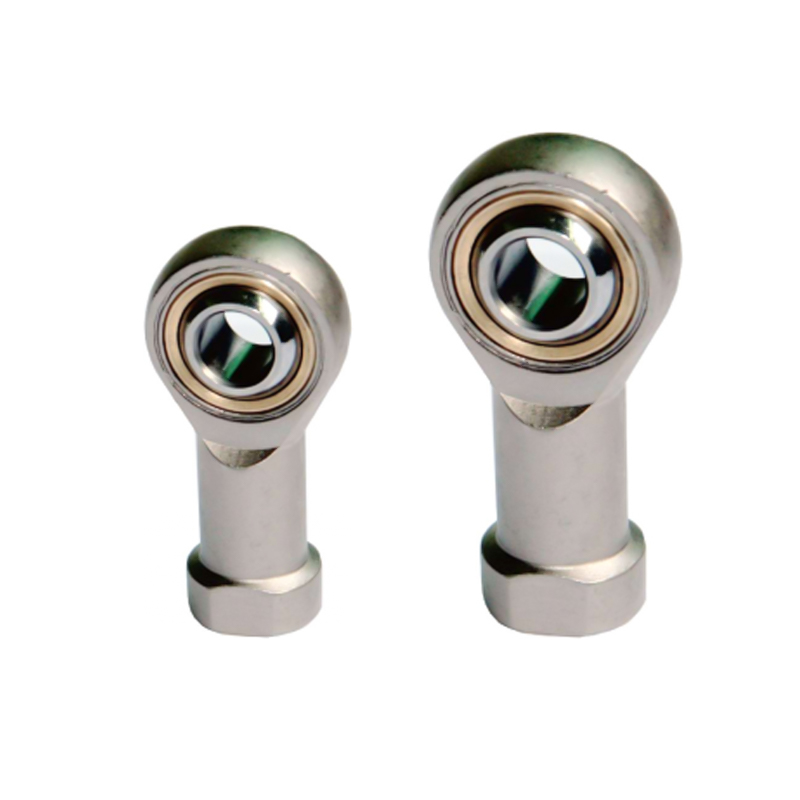

    Nom des accessoires de la série de cylindres P.B. MI
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

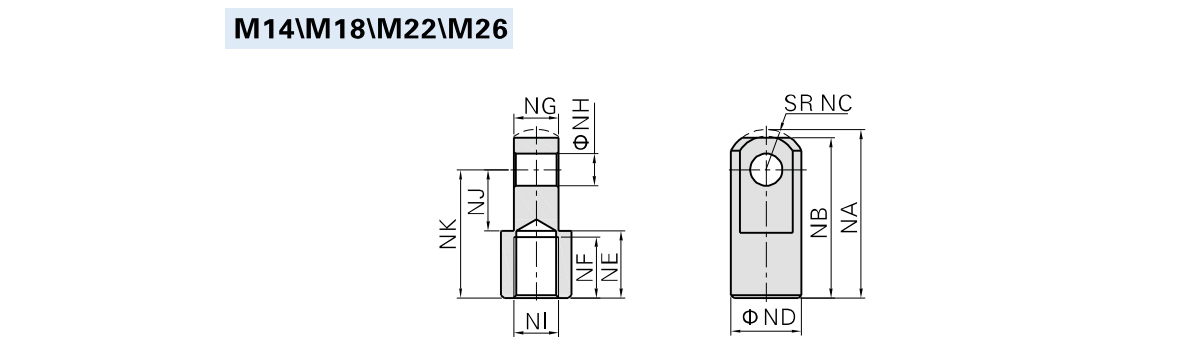

  • Modèle/Symbole NA N.-B. NC ND NE NF NG NH NJI NK NI
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1,5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18 × 1,5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22 × 1,5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26 × 1,5

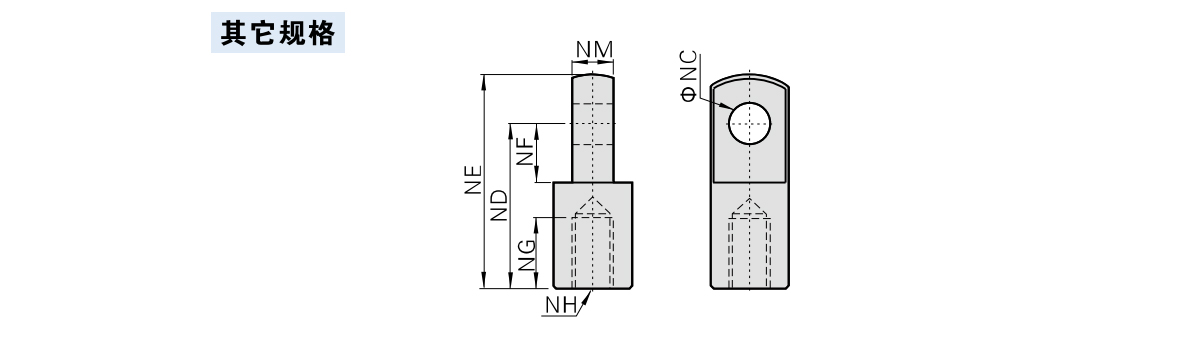

    Modèle/Symbole NC ND NE NF NG NH Nouveau-Mexique
    F-M3×050l 3 12 15.5 5 5 M3 × 0,5 3
    F-M4×070l 4 16 21 6.8 8 M4 × 0,7 4
    F-M5×080l 5 25 32 14.1 7.5 M5 × 0,8 6.3
    F-M6×1001 6 21 28 8.5 8 M6 × 1,0 6
    F-M8×1251 8 30 40 11 15 M8 × 1,25 8
    F-M10×1251 10 40 50 15 20 M10 × 1,25 10
    F-M12×1251 12 48 62 24 20 M12 × 1,25 12
    F-M16×150l 16 64 82 32 23 M16 × 1,5 16
    F-M20×1501 20 80 102 40 30 M20 × 1,5 20
    F-M27×200l 30 110 139 51 45 M27 × 2,0 30
    F-M36×200l 35 144 181 65 55 M36 × 2,0 35
    F-M42×200l 40 168 211 85 62 M42 × 2,0 40

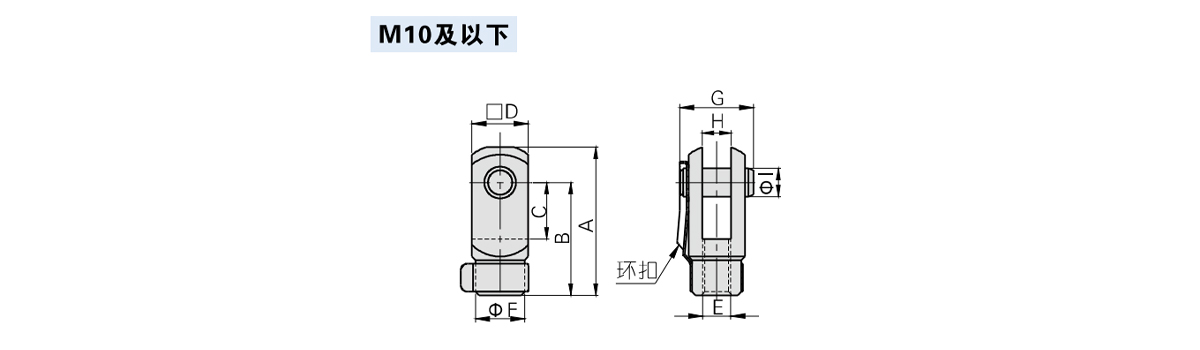

    Modèle/Symbole A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3 × 0,5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4 × 0,7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5 × 0,8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6 × 1,0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8 × 1,25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10 × 1,25 25 10 10

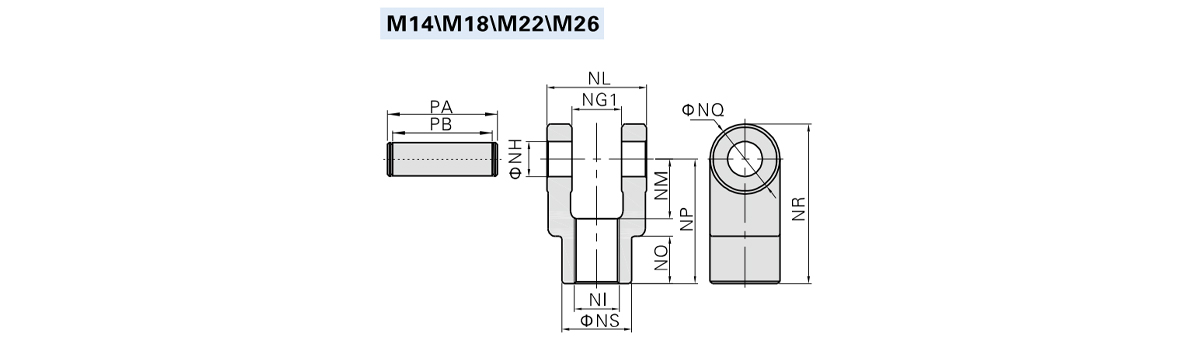

    Modèle/Symbole NG1 NH NI T.-N.-L. Nouveau-Mexique NON NP QN NR N.-É. AP P.B.
    F-M14X150Y 14.2 10 M14×1,5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18 × 1,5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22 × 1,5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26 × 1,5 59.8 34 20 65 40 85 40 69.2 60.8

    Modèle/Symbole NA NC ND NP QN Nouveau-Mexique NH AP P.B.
    F-M12 × 125Y 25.4 12 48 24 62 12 M12 × 1,25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16 × 1,5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20 × 1,5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27 × 2,0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36 × 2,0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42 × 2,0 115 93

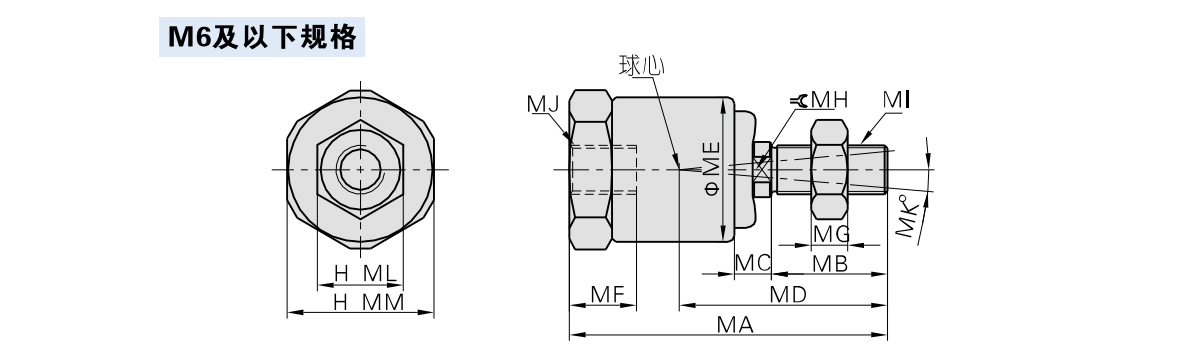

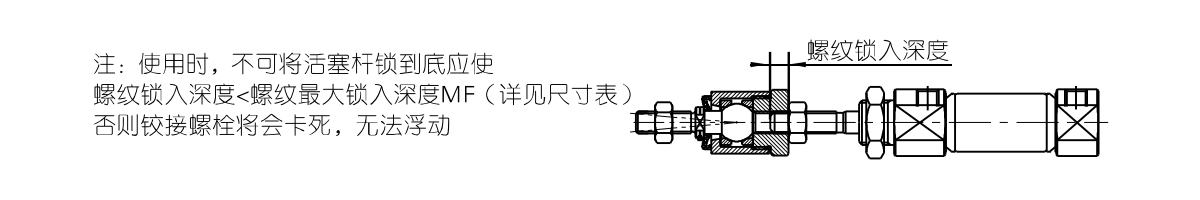

    Modèle/Symbole MA Mo MC MD MOI MF MG MH MIMJ ML MM Compensation d'angle Compensation radiale
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3 × 0,5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4 × 0,7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5 × 0,8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6 × 1,0 10 14 ±5° 0.5

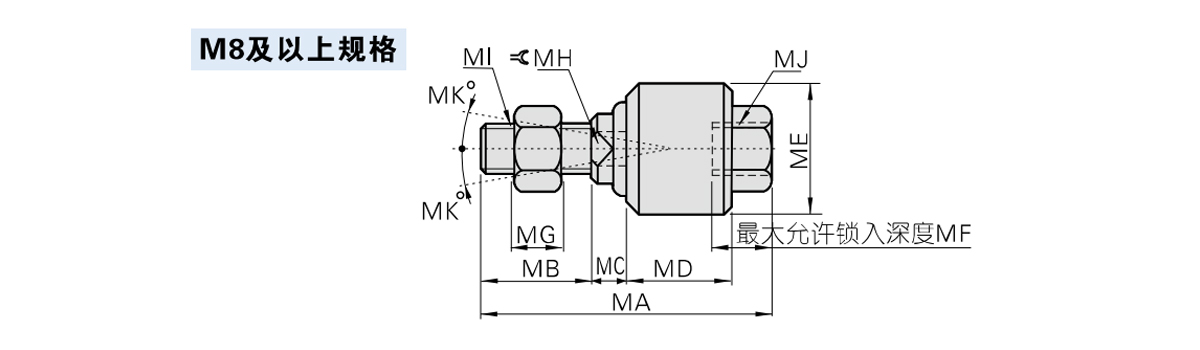

    Modèle/Symbole MA Mo MC MD MOI MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8 × 1,25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10 × 1,25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12 × 1,25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1,5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16 × 1,5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18 × 1,5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20 × 1,5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22 × 1,5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26 × 1,5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27 × 2,0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36 × 2,0 5

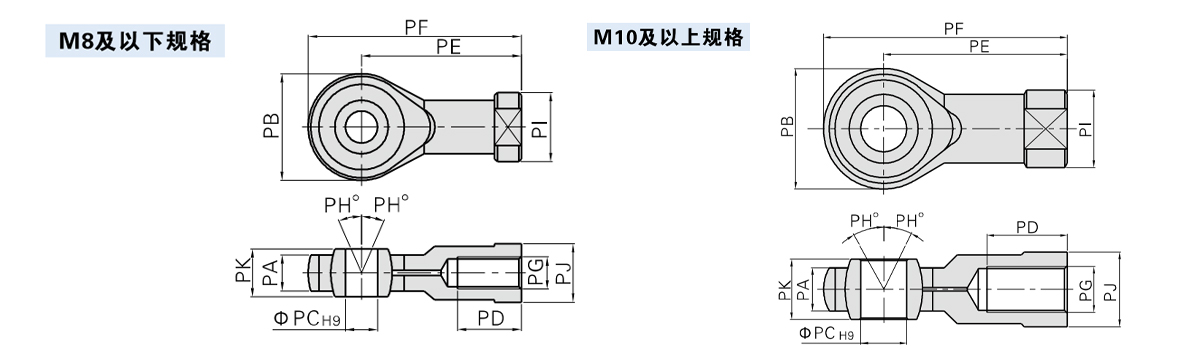

    Modèle/Symbole AP P.B. PC PD PE PF PG PH PI Pyjama PK
    F-M4X070U 6 18 5 10 27 36 M4 × 0,7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5 × 0,8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6 × 1,0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8 × 1,25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10 × 1,25 13 19 17 14
    F-M12 × 125U 12 32 12 22 50 66 M12 × 1,25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1,5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16 × 1,5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18 × 1,5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20 × 1,5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26 × 1,5 15 42 36 31
    F-M27 × 200U 25 70 30 51 110 145 M27 × 2,0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36 × 2,0 15 57.5 50 43
