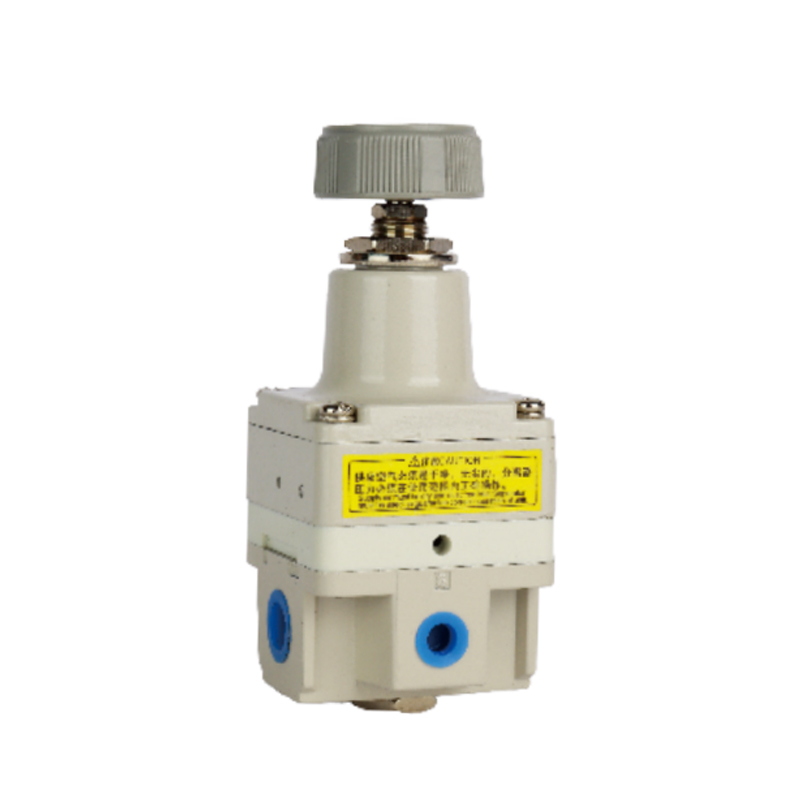

Soupape de réduction de pression de précision série IR
  • Soupape de réduction de pression de précision série IR
Régulateur de précision

Soupape de réduction de pression de précision série IR

Le réducteur de pression de précision de la série IR est conçu pour répondre aux exigences de contrôle de pression de haute précision des systèmes de fluides industriels. Il atteint une pression de sortie stable grâce à une structure optimisée et constitue l'élément de contrôle central des circuits pneumatiques et hydrauliques de précision.

1. Excellentes performances de stabilisation de la pression

La conception dynamique du noyau de valve et la structure d'étranglement fonctionnent ensemble pour garantir que la pression de sortie présente un très petit écart par rapport à la valeur définie ; la réponse dynamique aux fluctuations de pression en aval est rapide, optimisant considérablement la précision du contrôle du système.

2. Excellente adaptabilité aux conditions de travail

Dans des conditions de fluctuations de pression d'entrée ou de changements d'étapes de débit, son mécanisme de compensation pression-débit peut maintenir efficacement la cohérence de la pression de sortie et assurer le fonctionnement continu et stable du système.

3. Capacité de débit à large plage

La configuration du canal d'écoulement est optimisée par la dynamique des fluides pour maintenir les caractéristiques de pression linéaires dans la plage de débit nominal, réduire l'interférence des fluctuations de charge sur les performances de stabilisation de la pression et s'adapter aux conditions de travail dynamiques.

4. Conception intégrée modulaire

Il fournit des interfaces de montage multiaxiales et des structures de support intégrées, prend en charge l'intégration d'îlots de vannes ou le déploiement indépendant, simplifie considérablement la complexité de la construction des chemins de gaz et améliore l'utilisation de l'espace.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Pas d'article suivant
  • Modèle Type de base Type à commande pneumatique
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Pression d'alimentation maximale MAX.1.0MPa
    Pression d'alimentation minimale Note 1) Pression de réglage 0,05MPa Pression de réglage 0,1MPa Pression de réglage 0,05MPa Pression de réglage 0,1MPa
    Plage de pression réglée
    IR1000 :
    0,005 ~ 0,2MPa
    IR1010 :
    0,01 ~ 0,4MPa
    IR1020 :
    0,01 ~ 0,8MPa
    IR2000 :
    0,005 ~ 0,2MPa
    IR2010 :
    0,01 ~ 0,4MPa
    IR2020 :
    0,01 ~ 0,8MPa
    IR3000 :
    0,01 ~ 0,2MPa
    IR3010 :
    0,01 ~ 0,4MPa
    IR3020 :
    0,01 ~ 0,8MPa     		0,01 ~ 0,8MPa 0,01 ~ 0,8MPa
    Pression du signal d'entrée Note 2) —— 0,01 ~ 0,8MPa 0,01 ~ 0,8MPa
    Sensibilité Remarque 3)) Dans les 0,2 % de la valeur totale
    Répétabilité Note 3) À ±0,5 % de la pleine échelle
    Linéarité Note 4) —— À ±1 % de la pleine échelle
    Consommation d'air Note 5)
    (à une pression d'alimentation de 1,0 MPa)     		Dans les 4,4 L/min (ANR) Dans les 4,4 L/min (ANR) Dans les 11,5 L/min (ANR) Dans les 4,4 L/min (ANR) Dans les 11,5 L/min (ANR)
    Diamètre de connexion RC1/8 RC1/4 RC1/4,3/8,1/2 RC1/4 RC1/4,3/8,1/2
    Diamètre de connexion du manomètre RC1/8 (2 locations)
    Température ambiante et température du fluide -5 à 60°C (pas de gel)
    Poids (kg) 0.14 0.30 0.64 0.35 0.71
    Note 1) La condition est qu'il n'y a aucun débit du côté sortie. La différence de pression minimale par rapport à la pression réglée doit être de 0,05 MPa pour les modèles IR1000 et IR2000 et de 0,1 MPa pour les modèles IR3000.
    Note 2) Applicable uniquement aux types à commande pneumatique IR2120 et IR3120 ; les types de base sont exclus.
    Note 3) Les valeurs caractéristiques n'incluent pas les changements à long terme ni les changements de température.
    Note 4) Indique la linéarité de la pression de sortie par rapport à la pression du signal d'entrée.
    Note 5) La quantité d'air fréquemment évacuée dans l'atmosphère par le trou d'aération ou l'orifice d'échappement.
