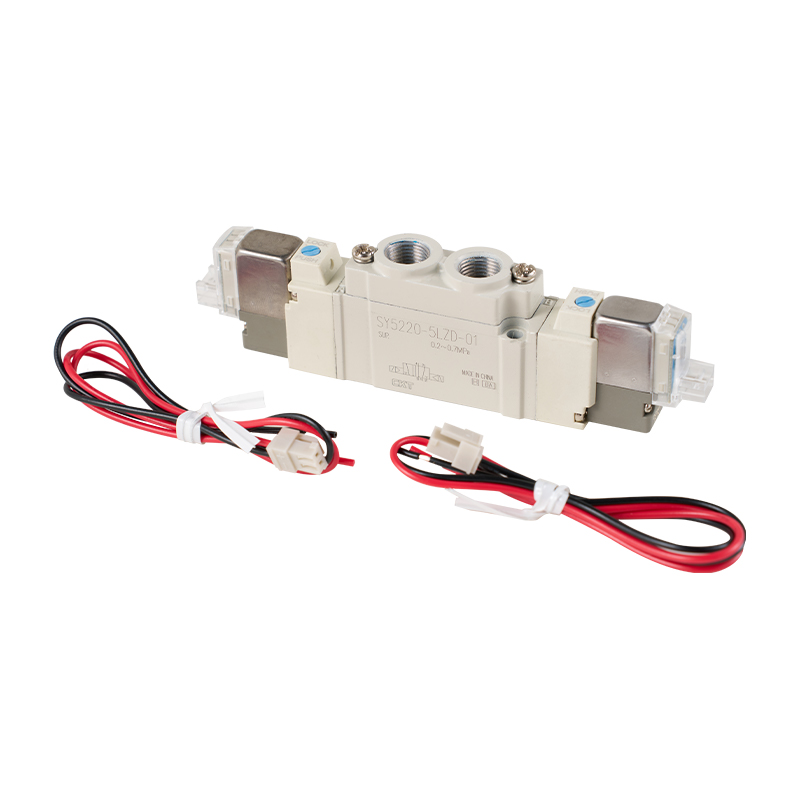

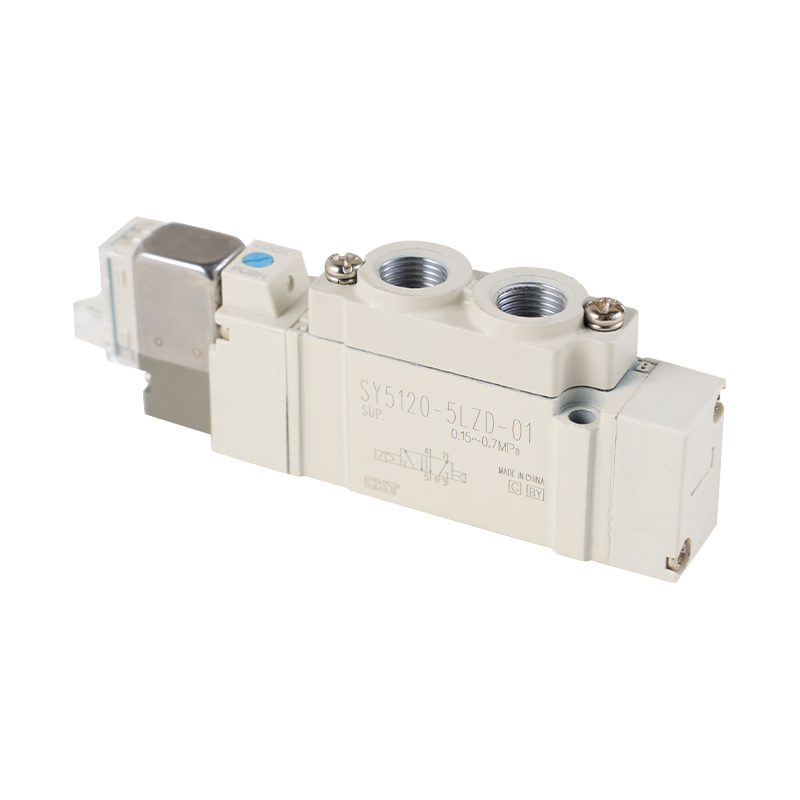

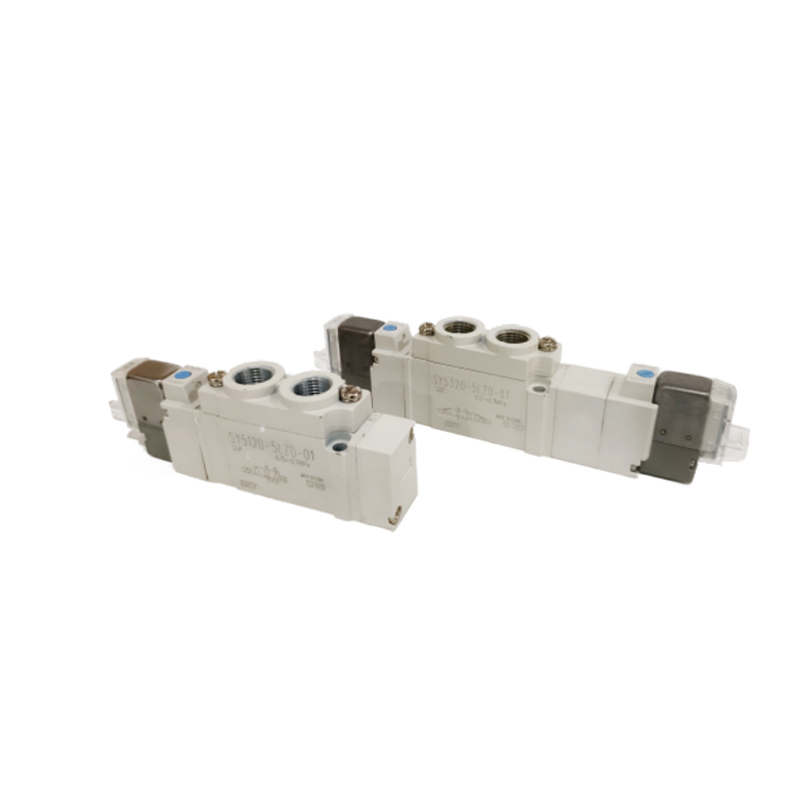

Électrovanne 5 voies série SY, type à tuyauterie directe/type simple

L'électrovanne à 5 voies de la série SY, de type à tuyauterie directe/type simple, est un actionneur de base adapté aux systèmes de contrôle pneumatique. Il adopte une conception de structure monolithique, prend en charge la connexion directe des tuyaux et simplifie le processus d'installation et de configuration du système.

Principales caractéristiques :
Architecture compacte et expansion flexible : sa structure physique miniaturisée permet d'économiser considérablement de l'espace dans l'équipement et sa structure modulaire permet une combinaison rapide avec une base standard, ce qui facilite la construction d'un système d'îlot de vannes intégré à commande centralisée.

Caractéristiques efficaces de transmission de fluide : le canal d'écoulement interne est topologiquement optimisé pour supprimer efficacement la perte d'énergie de pression, améliorer l'efficacité du débit moyen et aider à réduire le niveau global de consommation d'énergie du système.

Solutions de configuration d'interface diversifiées : il fournit deux formes d'interface standard : connexion filetée et plug-in rapide, qui peuvent s'adapter aux exigences de connexion du pipeline dans différentes conditions de travail et améliorer la compatibilité du déploiement sur site.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Électrovanne MAC à 3 voies à action directe série 35
  • Série SY3000 SY5000 SY7000
    Utiliser des fluides Ambiance
    Type de pilote interne
    Plage de pression de fonctionnement
    MPa     		Commande électrique simple 2 positions 0,15~0,7
    Commande électrique double 2 positions 0,1 ~ 0,7
    Température ambiante et température moyenne ℃ -10 ~ 50 (mais pas gelé)
    Fréquence de fonctionnement maximale Hz Commande électrique simple 2 positions, double electric control 10 5 5 5
    3 positions 3 3 3 3
    Méthode de fonctionnement manuel Type à bouton-poussoir non verrouillable, type à verrouillage rotatif avec outil rotatif enfoncé, type à verrouillage rotatif avec pression manuelle
    Méthode de ventilation de la vanne pilote Purge centralisée des vannes principales et pilotes
    Approvisionnement en pétrole Non
    Position de montage Liberté
    Nonte) Shock/vibration resistance m/s² 150/30
    Construction de protection Résistant à la poussière (IP65 pour le type de prise DIN et le type de connecteur M8)
    Nonte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Résistance aux vibrations : le long de la direction axiale du tiroir de vanne principal et du noyau de fer mobile et perpendiculairement à la direction axiale, dans chaque condition d'activation et de non-excitation, un test de vibration est effectué selon 45 ~ 2000 Hz, et il n'y a aucun dysfonctionnement (pour la valeur initiale).

  • Spécifications du solénoïde
    Tension nominale de bobine V CC 24h12.
    CA50 % oHz 220
    Fluctuation de tension admissible
    Consommation électrique W DG Norme 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Avec circuit d'économie d'énergie 0,1((avec lumière)
    ※Puissance apparente VA CA 220V
    [230V]     		1h30 (avec lumières : 1h34)
    [1,42 (avec lumières : 1,46]     		1,27 (avec lumières : 1,46)
    [1,39 (avec lumières : 1,60)]
    Circuit de protection contre les surtensions Diode (type prise DIN, type non polarisé comme résistance variable)
    Voyant lumineux LED (Néon pour prise DIN type AC)
    Temps de réponse
    SY3000 SY5000 SY7000
    Fonction Temps de réponse ms (à 0,5MPa) Fonction Temps de réponse ms (à 0,5MPa) Fonction Temps de réponse ms (à 0,5MPa)
    Pas de voyants lumineux ni de surtension
    Circuits de protection     		Pas de voyants lumineux ni de surtension
    Circuits de protection     		Pas de voyants lumineux ni de surtension
    Circuits de protection
    Commande électrique simple 2 positions Moins de 12 Commande électrique simple 2 positions Moins de 19 Commande électrique simple 2 positions Moins de 31
    Commande électrique double 2 positions Moins de 10 Commande électrique double 2 positions Moins de 18 ans Commande électrique double 2 positions Moins de 27A
    Caractéristiques de débit/tableaux de masse
    Modèle /Série SY3000
    Soupape
    Modèles     		Fonction Calibre du récepteur Caractéristiques du débit Qualité g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1 → 4/2 (P → A/B) 4/2 → 5/3 (A/B → EAEB) Direct
    Sortie     		en forme de L,
    Forme M
    Enchâssé     		Forme en W
    M8
    Montage
    C[dm³
    barre s)]     		b CV C[dm³
    barre s)]
    SY3□20
    -□-M5     		2 bits Commande électrique unique
    Double commande électrique     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modèle / Série SY5000
    Soupape
    Modèles     		Fonction Calibre du récepteur Caractéristiques du débit Qualité g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1 → 4/2 (P → A/B) 4/2 → 5/3 (A/B → EAEB) Direct
    Sortie     		en forme de L,
    Forme M
    Enchâssé     		Forme en W
    M8
    Montage
    C[dm³
    barre s)]     		b CV C[dm³
    barre s)]
    SY5□20
    -□-01     		2 bits Commande électrique unique
    Double commande électrique     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modèle /Série SY7000
    Soupape
    Modèles     		Fonction Calibre du récepteur Caractéristiques du débit Qualité g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1 → 4/2 (P → A/B) 4/2 → 5/3 (A/B → EAEB) Direct
    Sortie     		en forme de L,
    Forme M
    Enchâssé     		Forme en W
    M8
    Montage
    C[dm³
    barre s)]     		b CV C[dm³
    barre s)]
    SY7□20
    -□-02     		2 bits Commande électrique unique
    Double commande électrique     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

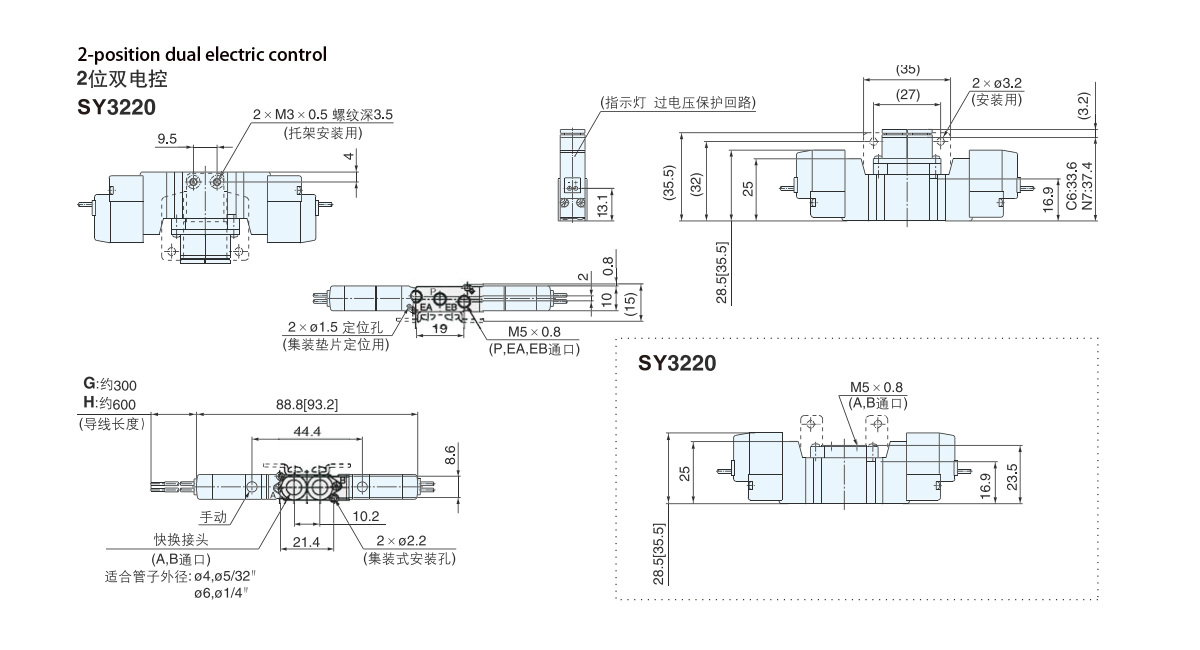

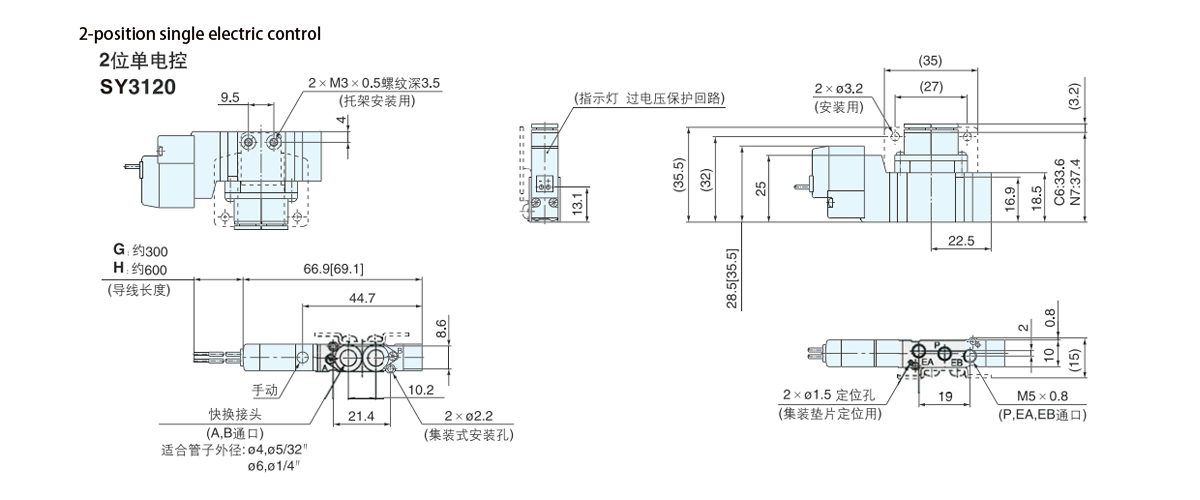

  • Dimensions externes de la série SY3000

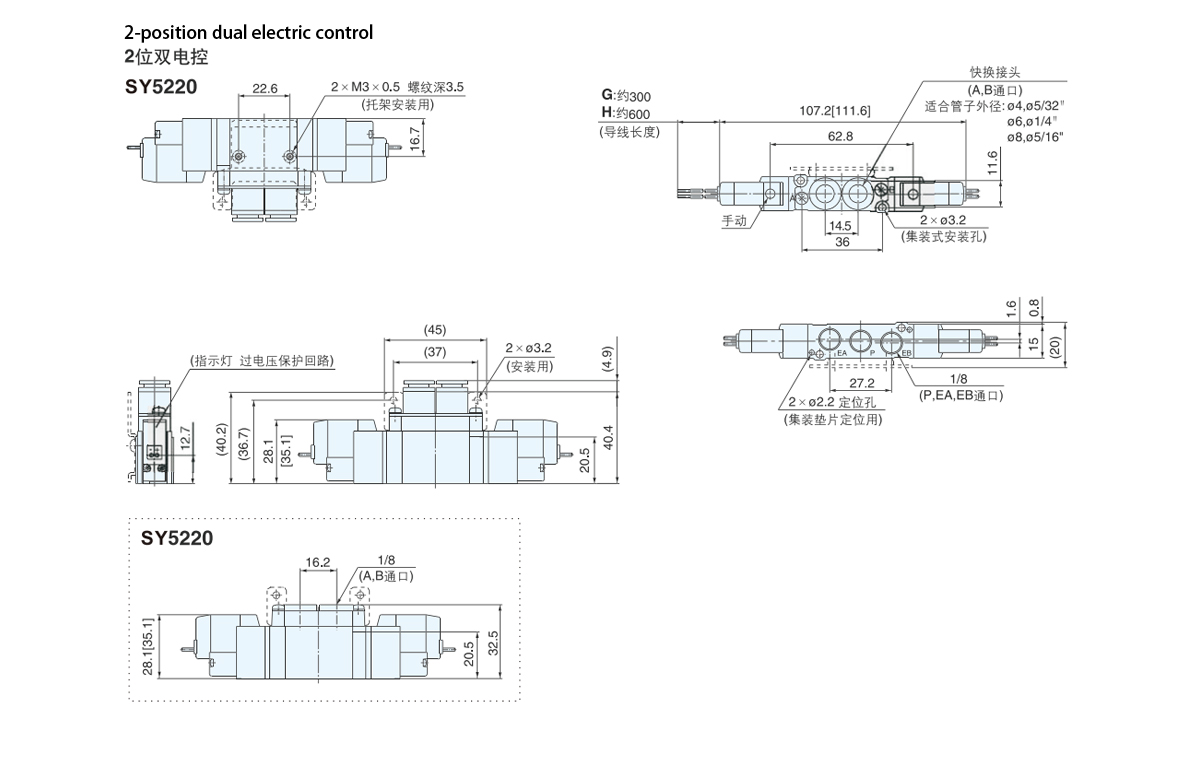

    Dimensions externes de la série SY5000

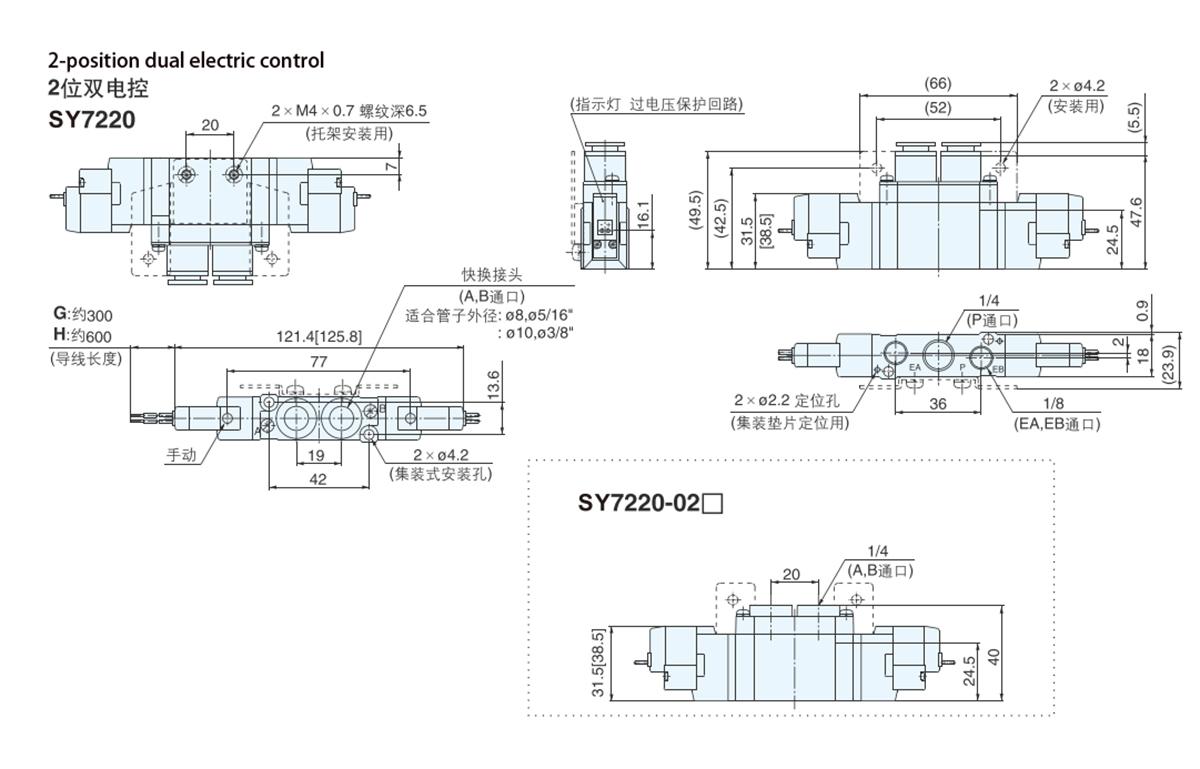

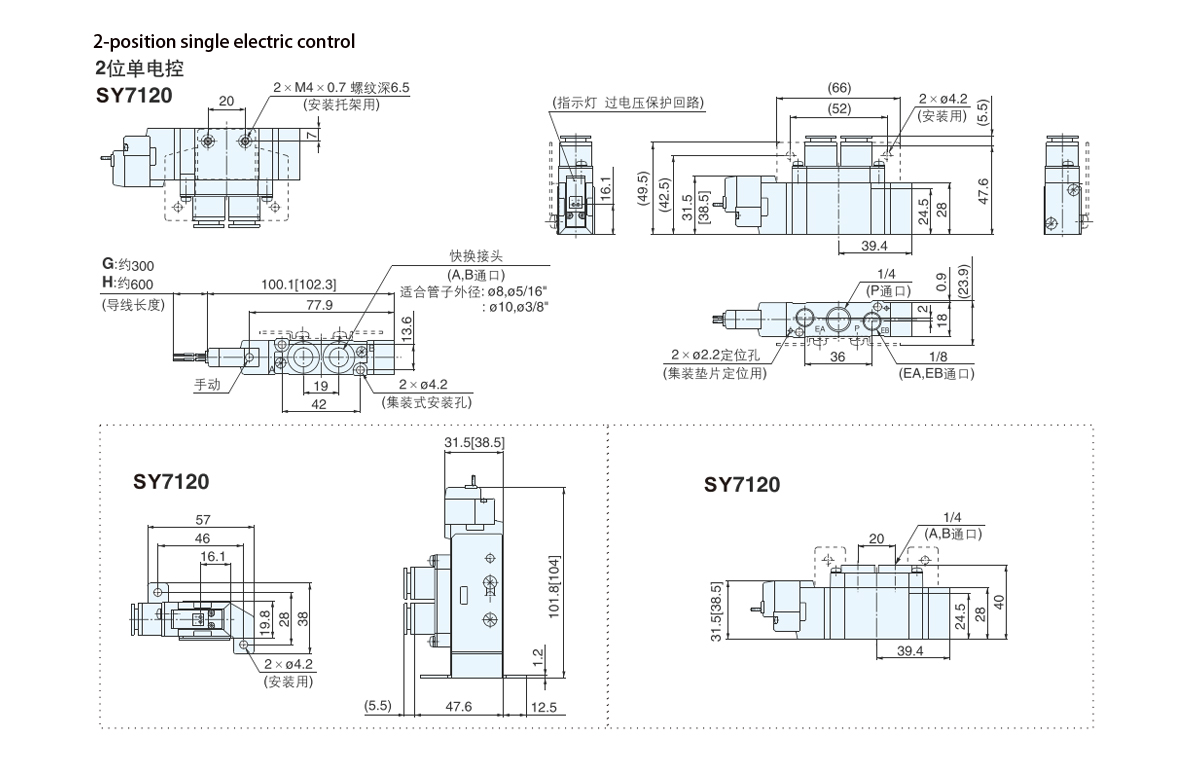

    Dimensions externes de la série SY7000
