Qu'est-ce qu'un cylindre à air ? Types, utilisations et comment ils fonctionnent

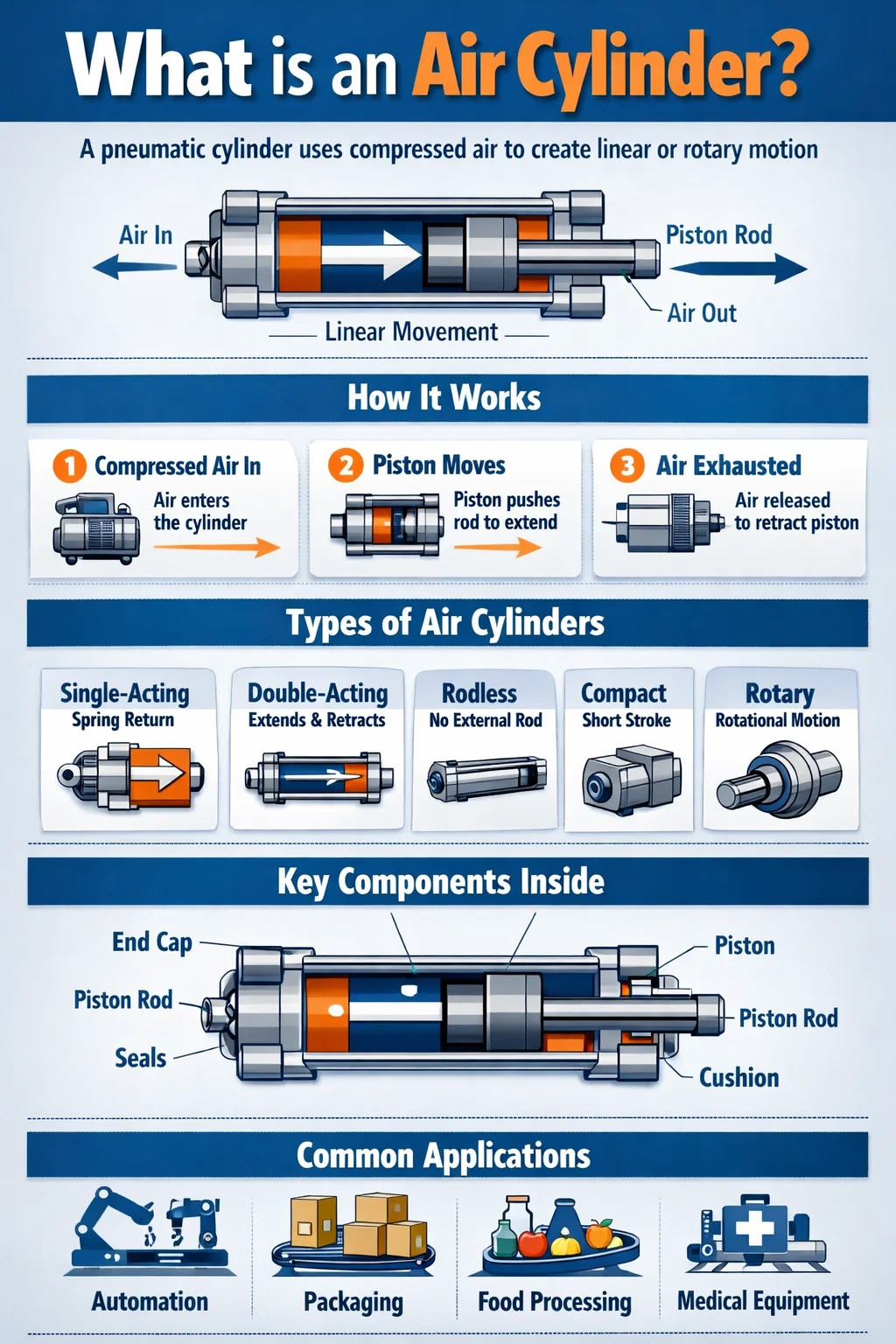

Qu'est-ce qu'un cylindre à air ?

Un cylindre pneumatique — également appelé vérin pneumatique — est un dispositif mécanique qui utilise de l'air comprimé pour produire un mouvement et une force linéaires ou rotatifs. Il convertit l'énergie potentielle stockée dans l'air sous pression en travail mécanique contrôlé. En termes plus simples : vous poussez de l’air comprimé et le cylindre pousse quelque chose – une pince, une presse, une vanne, une porte – avec une force précise et reproductible.

Les vérins pneumatiques font partie des actionneurs les plus utilisés dans l’automatisation industrielle. Ils apparaissent dans les chaînes de montage, les machines d’emballage, la fabrication automobile, la transformation des aliments, les équipements médicaux et dans de nombreux autres systèmes. Leur popularité vient d’une combinaison de simplicité, de faible coût, de vitesse élevée et de propreté inhérente par rapport aux alternatives hydrauliques.

Un cylindre pneumatique standard se compose d'un corps cylindrique, d'un piston, d'une tige de piston, d'embouts, de joints et d'orifices d'entrée et de sortie d'air. Lorsque l'air comprimé - généralement à 60 à 120 PSI (4 à 8 bars) dans la plupart des environnements industriels — pénètre d’un côté du piston, il crée une différence de pression qui entraîne le piston et sa tige attachée dans une direction. La libération ou la redirection de l'air inverse ou rétracte le mouvement.

Ce mécanisme fondamental est resté en grande partie inchangé depuis plus d'un siècle, mais la fabrication moderne a perfectionné les cylindres à air pour fonctionner avec des tolérances mesurées en micromètres, des durées de vie dépassant 20 millions de coups , et des temps de réponse aussi rapides que quelques millisecondes.

Comment fonctionne un cylindre à air : la mécanique de base

Comprendre le fonctionnement d'un vérin pneumatique nécessite d'examiner ensemble la pression, la surface et la force. La force de sortie produite par un cylindre est déterminée par une formule simple :

Force (F) = Pression (P) × Surface (A)

Par exemple, un cylindre avec un diamètre d'alésage de 50 mm a une surface de piston d'environ 19,6 cm². À une pression d'alimentation de 6 bars (87 PSI), il produit une force de poussée théorique d'environ 1 178 Newtons (environ 265 lbf) . La force réelle est légèrement inférieure en raison de la friction et de la résistance du joint, généralement autour de 80 à 90 % de la valeur théorique.

Fonctionnement étape par étape

1. Un compresseur génère et stocke de l'air comprimé dans un réservoir.
2. Une soupape de commande directionnelle (généralement une soupape 4/2 ou 5/2) dirige l'air vers l'orifice approprié du cylindre.
3. L'air comprimé pénètre dans la chambre du cylindre et pousse contre la face du piston.
4. Le piston se déplace, entraînant la tige vers l'extérieur (course d'extension).
5. La vanne commute, envoyant de l'air vers le côté opposé et évacuant la première chambre.
6. Le piston revient à sa position de départ.

La vitesse est contrôlée par des vannes de régulation de débit (également appelées vannes à pointeau ou papillons des gaz), qui limitent la rapidité avec laquelle l'air peut entrer ou sortir de la chambre du cylindre. Les fonctions d'amortissement intégrées aux embouts ralentissent le piston vers la fin de la course pour éviter les dommages causés par les chocs — une considération importante lorsque les charges sont lourdes ou les courses longues.

Tapezs de cylindres à air et leurs différences

Tous les vérins pneumatiques ne sont pas identiques. Le type sélectionné pour toute application dépend du mouvement requis, de l'espace disponible, des caractéristiques de charge et des conditions environnementales. Voici les catégories les plus couramment utilisées :

Vérins simple effet

Un vérin à simple effet utilise de l'air comprimé pour déplacer le piston dans une seule direction. Le mouvement de retour est réalisé par un ressort interne ou une charge externe (gravité par exemple). Ces cylindres n'ont qu'un seul port d'air. Ils sont plus simples, utilisent moins d'air par cycle et sont idéaux pour les applications de serrage, d'estampage et de maintien où la force de travail n'est nécessaire que dans une seule direction. Les tailles d'alésage courantes vont de 8 mm à 100 mm , avec des longueurs de course allant généralement jusqu'à 200 mm en raison des limitations du ressort.

Vérins à double effet

Le type le plus largement utilisé dans l’automatisation industrielle. Un vérin à double effet utilise de l'air comprimé pour les courses d'extension et de rétraction. Deux ports d'air – un de chaque côté du piston – permettent un contrôle indépendant de chaque direction. Cela fournit une force motorisée dans les deux sens, ce qui le rend adapté à la poussée, à la traction, au levage, à la pression et à toute application nécessitant un contrôle actif de la course de retour. Les tailles d'alésage peuvent varier de 6 mm à plus de 500 mm , et les courses peuvent s'étendre sur plusieurs mètres dans les conceptions spécialisées.

Vérins sans tige

Au lieu d'une tige de piston conventionnelle s'étendant à partir d'une extrémité, un cylindre sans tige transmet le mouvement via un couplage mécanique ou magnétique le long de l'extérieur du corps du cylindre. Cette conception nécessite environ la moitié de la longueur d'installation d'un cylindre conventionnel pour la même course, ce qui le rend précieux dans les espaces restreints. Les vérins sans tige sont courants dans les systèmes de transfert, l'automatisation des portiques et les tables coulissantes.

Vérins compacts et à course courte

Également appelés cylindres plats ou cylindres à crêpes, ils sont conçus pour des courses très courtes, souvent 1 mm à 50 mm — dans des espaces restreints. Leur facteur de forme discret en fait un favori dans la fabrication électronique, la manipulation de PCB et l'assemblage de dispositifs médicaux où l'espace est limité.

Actionneurs rotatifs

Alors que la plupart des gens associent les vérins pneumatiques à un mouvement linéaire, les actionneurs pneumatiques rotatifs convertissent l'air comprimé en mouvement angulaire. Ils sont utilisés pour faire tourner des vannes, positionner des pièces ou piloter des tables d'indexation. Les angles de rotation courants sont 90°, 180° et 270° , bien que des versions à rotation continue existent également.

Vérins tandem

Deux cylindres connectés en série partageant la même tige de piston. Cette configuration double à peu près la force de sortie sans augmenter le diamètre d'alésage – utile lorsqu'une force élevée est nécessaire mais que le diamètre d'installation est restreint.

Vérins multi-positions

Les vérins standard offrent deux positions : entièrement déployé et entièrement rétracté. Les vérins multi-positions (ou multi-étages) combinent deux vérins ou plus pour atteindre trois ou quatre positions discrètes le long de la course. Ceci est utile pour les opérations d'indexation, de positionnement de pièces et d'assemblage nécessitant plusieurs points d'arrêt sans asservissement.

Composants clés à l'intérieur d'un cylindre pneumatique

Chaque cylindre pneumatique, quel que soit son type ou sa taille, est construit à partir de plusieurs composants critiques. Comprendre ces pièces aide lors de la spécification, de la maintenance ou du dépannage d'un cylindre sur le terrain.

• Baril (tube de cylindre) : Corps principal qui contient le piston et guide son déplacement. Généralement fabriqué à partir de tubes en alliage d'aluminium, en acier inoxydable ou en acier au carbone avec une surface intérieure affûtée avec précision. La rugosité de la surface est généralement maintenue entre 0,4 et 0,8 µm pour minimiser l'usure des joints.
• Pistons : Composant en forme de disque qui sépare les deux chambres à air à l'intérieur du canon. Il transforme la pression pneumatique en force mécanique sur la tige. Les pistons portent des joints toriques ou des joints à lèvres pour empêcher les fuites d'air entre les chambres.
• Tige de piston : Un arbre en acier rectifié avec précision (souvent chromé ou anodisé dur) fixé au piston et s'étendant à travers un ou les deux embouts. Le diamètre de la tige est dimensionné pour résister au flambage sous charge de compression, généralement en utilisant la formule de flambage de colonne d'Euler pour des courses plus longues.
• Embouts (tête et capuchon) : Fermez les deux extrémités du canon. Le capuchon d'extrémité côté tige (tête) contient le joint de tige et le joint racleur. Le capuchon d'extrémité côté aveugle (capuchon) peut comprendre des valves d'amortissement et des orifices d'aération.
• Sceaux : Peut-être les composants les plus critiques en termes de maintenance. Les joints de piston empêchent les fuites entre les chambres ; les joints de tige empêchent les fuites externes ; les joints racleurs (également appelés joints racleurs) empêchent la poussière et les contaminants de pénétrer. Les matériaux d'étanchéité courants comprennent le NBR (nitrile), le polyuréthane, le PTFE et le Viton, chacun étant adapté à différentes plages de température et supports.
• Soupapes d'amortissement : Vannes à pointeau réglables intégrées dans les embouts qui emprisonnent une petite poche d'air devant le piston près de la fin de course, le décélérant progressivement. Sans amortissement, les vérins fonctionnant à grande vitesse avec de lourdes charges peuvent générer des forces d'impact dépassant 10 kN , provoquant une usure prématurée ou des dommages structurels.
• Roulement de tige (douille) : Une surface d'appui à faible friction dans le capuchon d'extrémité de tête qui guide la tige et absorbe les charges latérales. Souvent fabriqués à partir de bronze fritté ou de polymère autolubrifiant de type IGUS.
• Capteurs de position/interrupteurs magnétiques : De nombreux cylindres comprennent une rainure externe pour le montage de commutateurs à lames ou de capteurs à effet Hall qui détectent un aimant intégré dans le piston. Ceux-ci fournissent un retour de position (signaux entièrement déployés ou entièrement rétractés) sans aucune pénétration dans le corps du vérin.

Spécifications clés à comprendre lors de la sélection d’un cylindre à air

Le choix du vérin pneumatique adapté à une application est plus nuancé qu’il n’y paraît à première vue. Une mauvaise spécification peut entraîner une force insuffisante, une défaillance prématurée du joint, un flambage de la tige ou des temps de cycle médiocres. Voici les paramètres les plus importants :

Diamètre d'alésage

Le diamètre intérieur du canon. C’est le principal déterminant de la force de sortie. Les tailles d'alésage standard suivent la norme ISO 6432 (pour les diamètres d'alésage de 8 à 25 mm) et l'ISO 15552 (pour les diamètres d'alésage de 32 à 320 mm). Les tailles courantes incluent 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 et 200 mm. Un alésage plus grand signifie plus de force à la même pression mais aussi plus de consommation d'air par cycle.

Longueur de course

Distance de déplacement totale de la tige de piston, de complètement rétractée à complètement déployée. Les courses standard sont souvent disponibles par incréments de 25 mm, bien que des longueurs personnalisées soient courantes. Des courses plus longues augmentent le risque de flambage de la tige et nécessitent de vérifier la charge nominale de flambage du vérin par rapport à la force de compression appliquée.

Pression de fonctionnement

La plupart des vérins pneumatiques industriels sont conçus pour 1 à 10 bars (14,5 à 145 PSI) pression de travail. L'alimentation en air la plus courante dans l'usine est de 6 à 7 bars. Vérifiez toujours la pression nominale de fonctionnement maximale d’un cylindre avant l’installation – un dépassement de cette valeur peut briser les joints ou déformer les embouts.

Diamètre de la tige et résistance au flambage

Pour les charges de compression (poussée), la tige doit être vérifiée pour le flambement, en particulier sur les courses longues. La charge de compression sûre dépend du diamètre de la tige, de la longueur de flambage libre et de la configuration de montage. Un vérin avec une tige de 20 mm et une longueur libre de 800 mm ne peut manipuler en toute sécurité 3 à 4 kN en compression – nettement inférieure à sa force théorique de piston.

Température de fonctionnement

Les cylindres standard avec joints NBR fonctionnent entre -20°C et 80°C . Pour des températures plus élevées (jusqu'à 200°C), des joints Viton ou PTFE sont nécessaires. Les variantes de qualité alimentaire et pour salles blanches utilisent des matériaux et des traitements de surface spéciaux pour répondre aux normes sanitaires et de contamination.

Style de montage

La manière dont un vérin est monté sur un châssis de machine a des implications significatives sur la répartition et l'alignement de la charge. Les styles de montage courants incluent :

• Montage sur pied/bride : Montage rigide et fixe. Idéal pour les charges linéaires pures sans variation angulaire.
• Support à chape (pivot arrière) : Permet au cylindre de pivoter, s'adaptant aux charges qui changent d'angle pendant la course.
• Montage sur tourillon : Pivote sur le côté, adapté aux applications lourdes avec un mouvement angulaire important.
• Fixations d'extrémité de tige : Les œillets de tige sphériques ou les extrémités de tige de chape à l'extrémité permettent un alignement angulaire au point de connexion de charge.

Où les bouteilles d'air sont utilisées : applications du monde réel

Les vérins pneumatiques apparaissent dans pratiquement toutes les industries impliquant des mouvements automatisés. Leur rapidité, leur simplicité et leur propreté (l'air évacué n'est que de l'air, pas de l'huile) en font l'actionneur de choix dans d'innombrables environnements.

Automatisation de la fabrication et de l'assemblage

Dans les usines automobiles, les vérins pneumatiques entraînent des appareils de soudage robotisés, des pinces de pièces, des outils d'ajustement par pression et des déflecteurs de convoyeurs. Une seule chaîne de montage peut contenir des centaines, voire des milliers de cylindres pneumatiques fonctionnant à des cadences de 30 à 120 cycles par minute . La répétabilité du positionnement pneumatique (avec positions finales à butée dure) les rend fiables pour la production en grand volume.

Machines d'emballage

Les machines de remplissage, les têtes de bouchage, les applicateurs d'étiquettes, les formeuses de cartons et les scelleuses de caisses dépendent tous de vérins pneumatiques pour un mouvement rapide et reproductible. Une ligne d'embouteillage fonctionnant à 600 bouteilles par minute effectuera le cycle de remplissage de son cylindre 10 fois par seconde, ce qui impose des exigences extrêmes en matière de durée de vie des joints et de temps de réponse des vannes.

Transformation des aliments et des boissons

Les cylindres en acier inoxydable dotés de joints conformes à la FDA sont utilisés dans le portionnement de la viande, les machines de boulangerie, la transformation des produits laitiers et le tri des légumes. La possibilité de laver l'équipement avec de l'eau et des produits de nettoyage sans endommager l'actionneur constitue un avantage essentiel par rapport aux alternatives hydrauliques dans cet environnement.

Équipement Médical et Pharmaceutique

Des cylindres compatibles avec les salles blanches, fabriqués en aluminium anodisé ou en acier inoxydable, dotés de joints à faible dégazage, apparaissent dans les presses à comprimés, les équipements de remplissage de seringues et les analyseurs de diagnostic. Ces cylindres doivent répondre à des normes strictes de contamination et fonctionnent souvent avec air de qualité instrument filtré à 0,01 µm .

Construction et équipement lourd

Alors que les grosses machines de construction utilisent principalement des vérins hydrauliques pour leur rapport force/taille supérieur, les vérins pneumatiques apparaissent dans les freins pneumatiques des camions et des trains, les marteaux pneumatiques, les outils de rivetage et les mécanismes de commande des portes. L'air comprimé à 8-10 bars peut générer des forces de freinage suffisantes pour arrêter de manière fiable un camion articulé de 40 tonnes dans des conditions humides et poussiéreuses.

Impression et manipulation du papier

Les presses offset rotatives, les presses à feuilles et les machines de transformation du papier utilisent des vérins pneumatiques pour le réglage des rouleaux pinceurs, l'activation/désactivation des impressions, le contrôle de l'encrier et les mécanismes de préhension. La vitesse de l'actionnement pneumatique correspond aux vitesses de fonctionnement élevées des presses modernes - certaines fonctionnant à des vitesses supérieures à celles des presses modernes. 15 000 feuilles par heure .

Machines agricoles

Les semoirs, les pulvérisateurs et les équipements de récolte utilisent des cylindres pneumatiques pour arrêter le dosage des semences, replier la rampe de pulvérisation et contrôler le hayon. La robustesse dans les environnements extérieurs avec de la poussière, de la boue et des variations de température de -30 °C en hiver à 50 °C en été sur le terrain est une exigence clé pour les composants pneumatiques agricoles.

Cylindres pneumatiques, vérins hydrauliques et actionneurs électriques

Lorsque les ingénieurs sélectionnent un type d'actionneur, ils comparent les vérins pneumatiques à deux alternatives principales : les vérins hydrauliques et les actionneurs électriques (étages linéaires servo ou entraînés par moteur pas à pas). Chaque technologie a un sweet spot distinct.

L'efficacité énergétique des systèmes pneumatiques, souvent citée aux alentours 10 à 15 % au total lorsqu'on tient compte de l'inefficacité des compresseurs, des pertes de distribution et des pertes d'échappement, c'est leur faiblesse la plus importante dans le contexte d'une fabrication moderne soucieuse de l'énergie. Cependant, le faible coût unitaire, la fiabilité et la large disponibilité de l'infrastructure d'air comprimé des usines continuent de faire des vérins pneumatiques la solution par défaut pour les applications à grande vitesse et à force modérée.

Les actionneurs électriques sont de plus en plus compétitifs pour les applications nécessitant un positionnement intermédiaire précis, un contrôle de force ou des profils de mouvement programmables – des capacités que les vérins pneumatiques standards ne peuvent égaler sans l'ajout de vannes proportionnelles et de capteurs de rétroaction, qui augmentent considérablement la complexité et les coûts.

Le circuit pneumatique : comment les cylindres d'air se connectent à un système

Un air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Unité de préparation d'air (FRL)

L'unité FRL - Filtre, Régulateur, Lubrificateur - conditionne l'air comprimé avant qu'il n'atteigne le cylindre. Le filtre élimine les particules et l'humidité ; le régulateur règle la pression de travail ; le lubrificateur (moins couramment utilisé aujourd'hui avec les joints autolubrifiants modernes) ajoute un fin brouillard d'huile pour protéger les composants internes. Faire fonctionner un cylindre avec de l’air sale, humide ou mal pressurisé est la principale cause de défaillance prématurée des joints.

Vannes de commande directionnelles

Vannes directionnelles actionnées par solénoïde - généralement Configurations 5/2 ou 5/3 voies — contrôler quel port d'un vérin à double effet reçoit l'air d'alimentation et lequel l'évacue. Des délais de réponse de 5 à 15 millisecondes sont typiques des électrovannes standard. Les applications à grande vitesse peuvent utiliser des vannes pilotées ou à clapet pour une commutation plus rapide.

Vannes de contrôle de débit

Les contrôles de débit de sortie constituent l'approche standard pour la régulation de la vitesse dans les vérins pneumatiques. Ils limitent le débit d'échappement sortant du cylindre, ce qui crée une contre-pression qui amortit et contrôle la vitesse du piston. Le comptage (restreint l'alimentation) est utilisé dans des situations spécifiques mais peut entraîner une vitesse incohérente avec des charges variables.

Régulateurs de pression et soupapes de sécurité

Les régulateurs individuels au point d'utilisation permettent à différents cylindres du même système de fonctionner à des pressions différentes – par exemple, une légère force de serrage sur une pièce fragile parallèlement à une opération de pressage à haute force. Les soupapes d'échappement de sécurité coupent l'alimentation en air de zones ou de machines entières en cas d'arrêt d'urgence, libérant ainsi l'énergie stockée en toute sécurité.

Problèmes courants avec les cylindres à air et comment les diagnostiquer

Même les vérins pneumatiques bien spécifiés et correctement installés rencontrent des problèmes au fil du temps. Connaître les modes de défaillance les plus courants permet de gagner du temps de diagnostic et d'éviter les temps d'arrêt imprévus.

Fuite d'air

Les fuites externes autour de la tige de piston ou des raccords d'orifice sont généralement détectables par le son ou en appliquant de l'eau savonneuse et en surveillant les bulles. Une fuite interne au-delà du joint du piston fait que le cylindre glisse ou ne parvient pas à maintenir sa position sous charge - audible lorsque l'air s'échappe par l'orifice d'échappement lorsque le cylindre reçoit l'ordre de tenir. Le remplacement du joint est la réparation standard ; des kits de remplacement sont disponibles pour la plupart des cylindres conformes aux normes ISO.

Mouvement lent ou incohérent

La lenteur des cylindres est souvent causée par un débit restreint provenant d'un filtre obstrué, d'un tube sous-dimensionné, d'un contrôle de débit partiellement fermé ou d'une valve directionnelle usée ou contaminée. Vérifiez la pression d'alimentation au niveau de l'orifice du cylindre (pas seulement au niveau du compresseur) : des chutes de pression importantes sur de longs trajets de tubes ou des raccords sous-dimensionnés sont courants dans les usines où le système de distribution s'est développé de manière organique au fil des années.

Rayures des tiges et usure prématurée des joints

Les charges latérales (forces appliquées perpendiculairement à l'axe du cylindre) accélèrent l'usure des roulements de tige et des joints. Le cylindre est conçu uniquement pour des charges axiales. Si l'application soumet la tige à une charge latérale, un guide linéaire ou un roulement externe doit être ajouté pour supporter la charge hors axe. L'air contaminé (particules ou eau) provoque également une usure abrasive à l'intérieur du canon.

Chocs en fin de course et dommages par impact

Lorsqu’un cylindre atteint la fin de sa course et que le piston heurte le capuchon avec une énergie élevée, cela génère des ondes de choc, du bruit et des contraintes mécaniques. Le réglage des valves d'amortissement intégrées (en tournant l'aiguille dans le sens des aiguilles d'une montre pour augmenter la restriction) est la première étape. Si le cylindre manque d'amortissement, des amortisseurs externes ou des commandes de décélération réglables peuvent être ajoutés au circuit.

Le cylindre ne bouge pas

Un cylindre qui ne bouge pas du tout indique généralement : une absence d'alimentation en air (vanne qui ne commute pas, conduite bloquée, isolateur fermé), un piston grippé à cause de la corrosion (ce qui est courant après un long stockage sans lubrification) ou une tige cassée en raison d'une charge latérale excessive ou d'une surpression. Une vérification systématique – vérifier la pression au port, confirmer la commutation de la vanne avec un indicateur solénoïde, puis inspecter mécaniquement le cylindre – isole rapidement la cause.

Meilleures pratiques de maintenance pour les vérins pneumatiques

Les cylindres à air modernes sont conçus pour un entretien minimal, mais « minimal » n'est pas la même chose que « zéro ». Une approche structurée de maintenance préventive prolonge considérablement la durée de vie.

• Gardez l'air propre et sec : Vidangez régulièrement l'eau du réservoir du compresseur et des filtres. Installez un sécheur d'air réfrigéré sur les systèmes situés dans des environnements humides. Un point de rosée sous pression de 3°C ou moins au niveau du cylindre est une bonne cible. L'eau présente dans l'air comprimé provoque de la corrosion à l'intérieur du canon et gonfle les joints en élastomère.
• Inspectez l’état de la tige chaque semaine : Les rayures sur la surface chromée de la tige endommagent le joint de tige à chaque course. Éliminez immédiatement les sources de contact mécanique avec la tige (éclaboussures de soudure, fixations mal alignées) et remplacez les tiges rayées avant qu'elles ne détruisent le joint.
• Remplacez les joints de manière proactive : De nombreuses usines remplacent les kits de joints de cylindre à intervalles fixes, généralement tous les 2 à 3 ans sur des équipements à cycle élevé - plutôt que d'attendre une panne. Les temps d'arrêt imprévus sur une ligne de production coûtent généralement bien plus qu'un kit de joints et 30 minutes de main d'œuvre.
• Vérifiez le matériel de montage : Les vibrations desserrent les boulons, les axes de chape et les contre-écrous d'extrémité de tige. Un axe de pivotement desserré peut permettre à un cylindre de s'armer latéralement, générant des charges latérales qui accélèrent l'usure. Vérifiez le couple de montage du matériel de montage tous les trimestres sur les équipements à cycles élevés ou à vibrations élevées.
• Surveiller le fluage ou la dérive de position : Un vérin à double effet supportant une charge statique ne doit pas dériver. Des changements de position lents sous charge indiquent un contournement du joint de piston – un signe avant-coureur d'une défaillance imminente avant qu'elle ne devienne un problème de sécurité ou un défaut de qualité.
• Gardez les cylindres de rechange ou les kits de joints à portée de main : Pour les cylindres de production critiques, le fait de disposer d’une unité de rechange complète en rayon réduit le MTTR (Mean Time to Repair) de quelques heures à quelques minutes. Les cylindres ISO standard auprès de distributeurs approvisionnés peuvent être obtenus rapidement, mais les unités personnalisées ou spécialisées peuvent avoir des délais de livraison de plusieurs semaines.

Innovations et tendances dans la technologie des vérins pneumatiques

Même si le principe de base d'un vérin pneumatique n'a pas changé, les fabricants continuent d'affiner et d'étendre la technologie de manière significative.

Détection de position intégrée et IO-Link

Les capteurs compatibles IO-Link installés sur les vérins standard fournissent désormais un retour de position continu, des diagnostics (compte de cycles, température, heures de fonctionnement) et un paramétrage via une interface numérique à deux fils. Cela fait passer le vérin pneumatique d'un actionneur « stupide » à un composant intelligent d'une architecture Industrie 4.0, permettant une maintenance prédictive et une surveillance à distance sans ajouter de câblage dédié.

Pneumatique proportionnelle

Des vannes de pression et de débit proportionnelles, combinées à des transducteurs de position, permettent un contrôle de force et de position en boucle fermée des vérins pneumatiques. Bien qu'ils ne correspondent pas à la précision des servo-électriques, ces systèmes peuvent atteindre une répétabilité de positionnement de ±0,1 mm et application contrôlée de la force – capacités auparavant limitées aux actionneurs hydrauliques ou électriques. Le coût reste plus élevé que celui des systèmes pneumatiques simples tout ou rien mais inférieur à celui des systèmes entièrement servo-électriques.

Récupération et efficacité énergétique

L'air comprimé coûte cher : générer 1 kW de travail mécanique à partir de l'air comprimé coûte généralement 7 à 8 fois plus que le même travail d'un moteur électrique. Cela a conduit au développement de systèmes de surpression, de circuits d'économie d'air qui coupent l'alimentation à mi-course et de systèmes de récupération qui captent l'énergie des gaz d'échappement. Certains fabricants signalent des économies d'air de 30 à 50 % dans des circuits optimisés.

Matériaux légers et résistants à la corrosion

L'aluminium anodisé à haute résistance, les polymères renforcés de fibres et les cylindres en acier inoxydable réduisent le poids (ce qui est important dans les applications où le cylindre est monté sur une pièce mobile) tout en résistant aux produits chimiques agressifs, au brouillard salin et à l'exposition extérieure. Les cylindres de qualité médicale sont entièrement en acier inoxydable électropoli pour éliminer les sources potentielles de contamination.

Miniaturisation

Les progrès dans l'usinage de précision et la technologie des joints ont poussé le diamètre d'alésage minimum utilisable des cylindres d'air de production à 2,5 mm , avec des courses aussi courtes que 1 mm. Ces micro-cylindres sont utilisés dans les équipements de diagnostic médical, la manipulation de semi-conducteurs et les applications de micro-assemblage où chaque gramme et millimètre compte.
