Types de cylindres à air : un guide complet

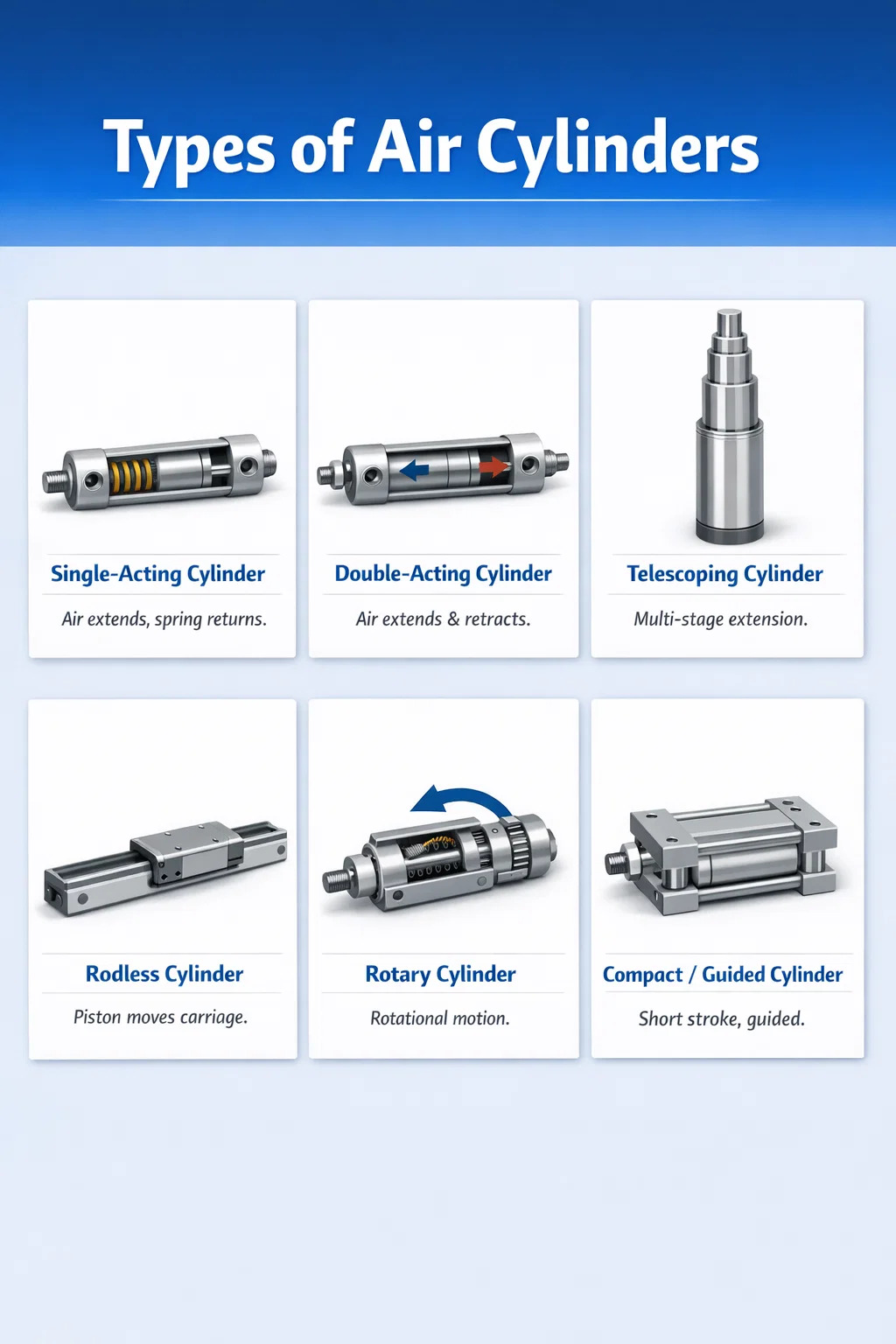

Quels sont les différents types de bouteilles d’air ?

Cylindres pneumatiques - également appelés vérins pneumatiques - convertissent l'énergie de l'air comprimé en mouvement mécanique linéaire ou rotatif. Il y a six principaux types de cylindres à air utilisé dans les applications industrielles, automobiles et manufacturières : vérins à simple effet, vérins à double effet, vérins télescopiques, vérins sans tige, vérins rotatifs et vérins compacts/guidés. Chaque type répond à un objectif mécanique distinct, et choisir le mauvais peut entraîner une usure prématurée, un gaspillage d'énergie ou une panne pure et simple du système.

Comprendre ces catégories n’est pas seulement académique : le marché mondial des vérins pneumatiques était évalué à environ 14,2 milliards de dollars en 2023 et devrait croître régulièrement jusqu’en 2030, stimulée par la demande d’automatisation dans les domaines de l’emballage, de la transformation alimentaire et de l’assemblage automobile. Le bon choix de cylindre a un impact direct sur le temps de cycle, la consommation d'énergie et les intervalles de maintenance.

Vérins pneumatiques à simple effet

Les vérins à simple effet utilisent de l'air comprimé pour déplacer le piston dans une seule direction. La course de retour est réalisée par un ressort interne ou une force mécanique externe telle que la gravité. Ce sont parmi les vérins pneumatiques les plus simples et les plus économiques disponibles.

Comment fonctionnent les vérins à simple effet

L'air comprimé entre par un seul port et pousse le piston vers l'avant. Lorsque la pression de l'air est relâchée, le ressort interne repousse le piston dans sa position d'origine. Étant donné qu'un ressort fait la moitié du travail, la force de sortie effective est réduite par la résistance du ressort, généralement entre 10% et 20% en fonction de la rigidité du ressort et de la taille du cylindre.

Applications courantes

• Serrage et maintien des pièces pendant l'usinage
• Opérations d'emboutissage et de poinçonnage où la course de retour ne nécessite aucune force
• Actionneurs de portes et portails où la gravité facilite le retour
• Mécanismes de freinage et dispositifs de verrouillage de sécurité
• Équipements agricoles tels que semoirs et mécanismes de plantation

Les vérins à simple effet sont le choix préféré lorsque la consommation d'air doit être minimisée, car l'air n'est consommé que pendant la course de travail. Dans les applications à cycle élevé exécutant 50 à 100 cycles par minute, cela se traduit par des économies d'air comprimé significatives au cours d'un changement de production.

Limites à considérer

La longueur de course des vérins à simple effet est limitée car les courses plus longues nécessitent des ressorts plus longs, qui occupent de l'espace d'alésage et réduisent la surface utilisable du vérin. En pratique, la plupart des fabricants limitent les cylindres à ressort de rappel aux courses de 100 mm (environ 4 pouces) ou moins. Au-delà de cela, une conception à double effet devient plus pratique.

Vérins pneumatiques à double effet

Les vérins à double effet sont le type de vérin pneumatique le plus utilisé dans l’automatisation industrielle. Ils utilisent de l'air comprimé pour alimenter les courses d'extension et de rétraction, donnant à l'opérateur un contrôle total sur la force et la vitesse dans les deux sens.

Principe de construction et de fonctionnement

Un cylindre à double effet possède deux orifices d'aération, un de chaque côté du piston. Lorsque l'air pénètre dans l'orifice d'extrémité du capuchon, le piston s'étend. Lorsque l'air est dirigé vers l'orifice d'extrémité de tige, le piston se rétracte. Une vanne de commande directionnelle (généralement une électrovanne 4/2 ou 5/2) alterne le flux d'air entre les deux ports. Parce qu'aucun ressort n'est impliqué, la zone à passage intégral contribue à étendre la force , ce qui rend ces vérins considérablement plus puissants que leurs homologues à simple effet de même diamètre d'alésage.

Différences de calcul de force entre les courses

Une distinction importante : les forces d'extension et de rétraction ne sont pas égales. Sur la course d'extension, la force est calculée en utilisant la zone d'alésage totale. Lors de la course de rétraction, la tige de piston occupe une partie de l'alésage, de sorte que la surface effective – et donc la force de rétraction – est légèrement inférieure. Pour un vérin avec un alésage de 50 mm et une tige de 20 mm à 6 bar, la force d'extension est d'environ 1 178 N tandis que la force de rétraction chute à environ 990N . Cette asymétrie doit être prise en compte dans les conceptions où la force de rétraction est critique.

Cas d'utilisation typiques

• Automatisation du prélèvement et du placement dans les chaînes d'assemblage
• Dérivateurs de convoyeurs et systèmes de tri
• Pinces et éjecteurs pour machines de moulage par injection
• Outillage robotisé en bout de bras
• Appareils de soudage et de pressage de carrosserie automobile

Les vérins pneumatiques à double effet sont disponibles dans des tailles d'alésage allant de 8 mm à plus de 320 mm , couvrant des forces de sortie allant de quelques newtons à des dizaines de kilonewtons. Cette large gamme les rend adaptables à presque toutes les applications industrielles.

Cylindres d'air télescopiques

Les vérins télescopiques sont conçus pour les applications où une longue course est nécessaire mais où la longueur rétractée (effondrée) doit rester courte. Ils y parviennent en utilisant plusieurs tubes imbriqués – appelés étages ou manchons – qui s'étendent séquentiellement les uns dans les autres.

Conceptions télescopiques à simple effet ou à double effet

Les vérins télescopiques sont disponibles dans des configurations à simple effet et à double effet. Les versions à simple effet sont plus simples et moins chères, mais reposent sur la gravité ou le poids de la charge pour la rétraction, ce qui les rend principalement adaptées au levage vertical. Les vérins télescopiques à double effet peuvent s'étendre et se rétracter sous tension, permettant un montage horizontal ou inversé, bien que leur construction soit nettement plus complexe et leur coût nettement plus élevé.

Applications clés

• Camions-bennes et bennes nécessitant des cylindres de 3 à 5 étages
• Plates-formes élévatrices et nacelles élévatrices
• Machines de scène de théâtre et matériel de divertissement
• Rallonges d'échelle pour camion de pompiers

Un cylindre télescopique à trois étages avec une longueur repliée de 600 millimètres peut atteindre une course complètement étendue de plus de 1 700 millimètres – près de trois fois sa longueur rétractée. Cette efficacité spatiale est impossible à atteindre avec un vérin classique à tige unique.

Réduction de la force à travers les étapes

Une considération technique importante : chaque étage successif d'un cylindre télescopique a un alésage plus petit que le précédent, ce qui signifie la force de sortie diminue à mesure que le cylindre s'étend davantage . Les concepteurs doivent dimensionner le cylindre en fonction de la position de charge la plus défavorable, qui se produit généralement à l'extension complète ou presque lorsque la force est à son minimum.

Vérins à air sans tige

Les vérins pneumatiques sans tige éliminent entièrement la tige de piston traditionnelle, transmettant à la place le mouvement du piston à un chariot externe ou à un coulissement à travers une fente ou un accouplement magnétique. Cette conception double la course effective pour une longueur d'installation donnée par rapport à un vérin à tige classique, ce qui les rend extrêmement précieux dans les environnements à espace restreint.

Vérins sans tige à fente mécanique

Dans une conception à fente mécanique (ou bande), le corps du cylindre présente une fente longitudinale. Le piston interne est relié à un chariot externe par cette fente. Une bande flexible en métal ou en plastique scelle la fente des deux côtés du point de connexion pour éviter les fuites d'air. Ces vérins peuvent supporter des charges latérales directes et conviennent aux applications nécessitant une grande précision de guidage.

Vérins sans tige à couplage magnétique

Les cylindres sans tige à couplage magnétique utilisent un piston interne scellé équipé d'aimants permanents puissants. Un chariot externe équipé d'aimants opposés suit le mouvement du piston à travers la paroi du cylindre sans aucune fente physique. Cette conception complètement scellée est idéale pour environnements de salle blanche, de qualité alimentaire et de lavage car il n'y a pas d'ouverture permettant à la contamination d'entrer ou aux lubrifiants de s'échapper. Le compromis est une capacité de charge latérale maximale inférieure à celle des versions à fentes.

Là où les vérins sans tige excellent

• Unités de transfert linéaire dans les machines d'emballage et d'étiquetage
• Systèmes de navette horizontale dans les centres d'usinage CNC
• Fabrication de dispositifs médicaux où la contamination est un problème
• Systèmes à portique et platines de positionnement multi-axes

Les vérins sans tige standard sont disponibles avec des longueurs de course de 50 mm à plus de 10 000 mm . Pour les courses très longues, des guides anti-rotation et des supports centraux sont recommandés pour éviter l'affaissement du canon et la dérive du chariot.

Cylindres d'air rotatifs

Alors que la plupart des vérins pneumatiques produisent un mouvement linéaire, les vérins à air rotatifs convertissent l'énergie de l'air comprimé en mouvement angulaire (rotatif). Ils sont souvent appelés actionneurs rotatifs pneumatiques. Ceux-ci sont distincts des moteurs pneumatiques : les cylindres rotatifs produisent rotation à angle limité (généralement 90°, 180° ou 270°) plutôt qu'un essorage continu.

Actionneurs rotatifs à crémaillère et pignon

La conception de cylindre rotatif la plus courante utilise un ou deux pistons linéaires reliés à un engrenage à crémaillère, qui entraîne un arbre de pignon. L'air pousse le(s) piston(s), la crémaillère fait tourner le pignon et le couple est transmis à l'arbre de sortie. Les conceptions à double rack équilibrent la charge et presque le double du couple de sortie pour un alésage donné. Les angles de rotation sont réglables via des butées externes, généralement entre 0° et 270°.

Actionneurs rotatifs à palettes

Les actionneurs à palettes utilisent une palette (palette) fixée à l'arbre de sortie à l'intérieur d'un boîtier circulaire. La pression de l'air d'un côté de la palette fait tourner l'arbre ; l'air du côté opposé le fait pivoter vers l'arrière. Les conceptions à une seule aube permettent jusqu'à 280° de rotation , alors que les conceptions à double aube sont limitées à environ 100° mais offrent un couple plus élevé dans un corps plus compact.

Applications typiques

• Actionnement de vannes dans les conduites de process (vannes à boisseau sphérique quart de tour, vannes papillon)
• Tables d'indexation et positionnement rotatif dans l'automatisation de l'assemblage
• Articulations robotisées du poignet et du coude
• Retournement et orientation des pièces dans les lignes de transfert
• Actionneurs de portes et trappes sur équipements industriels

Vérins à air compacts et guidés

Les vérins compacts et guidés sont des variantes spécialisées qui répondent à deux défis très spécifiques : les espaces d'installation extrêmement restreints et les applications qui nécessitent que la tige de piston résiste à la rotation ou aux charges latérales sans recourir à des systèmes de guidage externes.

Vérins compacts à course courte

Également appelés cylindres à crêpes ou cylindres plats, ces unités ont une longueur de corps minimale par rapport à leur alésage. Les accidents vasculaires cérébraux sont généralement limités à 1 mm à 50 mm . Leur profil plat leur permet d'être montés dans des zones confinées où un corps de cylindre standard ne rentrerait tout simplement pas. Les cas d'utilisation courants incluent le pressage de PCB, la distribution d'étiquettes et le micro-positionnement dans les équipements semi-conducteurs.

Vérins guidés (à double tige)

Les cylindres guidés intègrent deux tiges de piston parallèles reliées à une plaque avant commune. Cette configuration empêche la rotation de la tige et offre une résistance élevée aux charges de moment (forces excentrées). Les vérins guidés peuvent supporter des charges latérales 4 à 10 fois plus grand qu'un vérin standard à tige unique du même alésage, éliminant ainsi le besoin d'un guide linéaire externe séparé dans de nombreuses applications.

Vérins d'unité coulissante

Les vérins coulissants intègrent un chariot guidé directement sur le corps du vérin. Le chariot repose sur des roulements linéaires ou des rails à recirculation de billes et fournit une surface de montage plane pour les fixations d'outils ou de pièces. Ces unités tout-en-un réduisent considérablement le temps de conception et d’assemblage dans les projets d’automatisation personnalisés. Festo, SMC et Parker proposent tous des unités coulissantes modulaires avec des longueurs de course et des configurations de roulements interchangeables.

Comparaison des types de cylindres à air en un coup d'œil

Styles de montage de cylindre et leur impact sur les performances

Quel que soit le type de vérin, la configuration de montage a un effet direct sur les performances, la longévité et la gestion de la charge. Les cylindres conformes aux normes ISO 15552 et NFPA T3.6.7 offrent des interfaces de montage interchangeables, ce qui simplifie les remplacements entre différents fabricants.

• Support de pied (MS1/MS2) : Montage sur base fixe ; idéal pour pousser/tirer en ligne avec des charges bien alignées. Le désalignement transfère la contrainte de flexion à la tige et aux joints.
• Montage sur bride (MF1/MF2) : La bride avant ou arrière se boulonne directement sur une plaque de machine. Excellent pour les applications avec des charges rigides en ligne.
• Support à chape (MP1/MP3) : Permet au cylindre de pivoter lorsque la charge se déplace en arc de cercle. Largement utilisé dans les ouvre-portes, les mécanismes de liaison et les systèmes d'inclinaison. Une chape d'extrémité de tige (MP5) doit être utilisée du côté de la tige pour une articulation complète.
• Support à tourillon (MT1/MT4) : Permet au corps du cylindre de pivoter dans un seul plan. Courant dans les presses industrielles et la manutention de matériaux où un mouvement de pivotement est requis.

Un montage incorrect est l’une des causes les plus courantes de défaillance prématurée des joints et de rayures sur les tiges. Des études réalisées par les principaux fabricants de vérins pneumatiques indiquent que plus de 30 % des pannes de vérins sur le terrain sont attribuables à un désalignement et à un montage inapproprié plutôt qu'à des défauts de matériau ou de fabrication.

Spécifications clés à comprendre lors de la sélection des cylindres à air

La sélection d’un cylindre pneumatique va au-delà du simple choix d’un type. Plusieurs paramètres techniques doivent être évalués ensemble pour garantir que le cylindre fonctionne de manière fiable pendant sa durée de vie prévue.

Diamètre d'alésage et force de sortie

La force de sortie est déterminée par la formule F = P × A, où P est la pression d'alimentation et A est la surface effective du piston. À une pression d'alimentation standard de 6 bars (87 psi) , un cylindre d'alésage de 50 mm produit environ 1 178 N sur la course d'extension, tandis qu'un cylindre d'alésage de 80 mm produit environ 3 016 N. Les tailles d'alésage sont normalisées selon les normes ISO 6432 et ISO 15552 pour simplifier les calculs de dimensionnement et l'approvisionnement.

Longueur de course et risque de flambage

Pour les vérins à longue course soumis à des charges de compression, la tige de piston peut se déformer (défaillance de la colonne) si le diamètre de la tige est sous-dimensionné. Les ingénieurs utilisent la formule en colonnes d'Euler pour vérifier les limites de flambage, et la plupart des fabricants fournissent des graphiques charge-course qui intègrent automatiquement un facteur de sécurité de 3:1 à 5:1 . Lorsqu'un diamètre de tige standard est insuffisant, des options de tige surdimensionnées ou des systèmes de guidage externes doivent être spécifiés.

Température de fonctionnement et matériau du joint

Les joints NBR (nitrile) standard couvrent des températures de fonctionnement de -20°C à 80°C . Pour des températures élevées jusqu'à 200°C, des joints en silicone ou en PTFE sont utilisés. Pour les environnements à basse température (jusqu'à -40 °C), des composés de polyuréthane ou de nitrile à basse température spécialement formulés sont disponibles. Le choix du matériau des joints est également influencé par la compatibilité des fluides : par exemple, si le cylindre est utilisé dans un environnement de transformation alimentaire avec un lavage régulier à l'aide de produits de nettoyage caustiques, les joints EPDM et les corps en acier inoxydable constituent les spécifications correctes.

Amortissement de fin de course

À des vitesses de cycle élevées, un piston arrivant en fin de course sans amortissement crée un impact mécanique important, générant du bruit et accélérant l'usure des composants internes. Les coussins pneumatiques réglables emprisonnent un petit volume d'air vers la fin de la course, créant une décélération progressive. Des coussins correctement ajustés peuvent réduire les forces d'impact en 80% à 95% par rapport aux cylindres non amortis fonctionnant à la même vitesse et à la même charge.

Facteurs de maintenance qui prolongent la durée de vie des cylindres pneumatiques

Même le vérin pneumatique de la plus haute qualité tombera en panne prématurément si le système dans lequel il fonctionne n'est pas correctement entretenu. Les facteurs suivants sont les plus critiques.

Qualité de l'air et filtration

L'humidité et la contamination particulaire dans l'air comprimé sont les principales causes de corrosion interne et de dégradation des joints. La qualité de l'air ISO 8573-1 Classe 3 (particules ≤ 5 µm, point de rosée sous pression ≤ 3°C, concentration d'huile ≤ 1 mg/m³) est généralement acceptée comme norme minimale pour les vérins pneumatiques. L'utilisation d'une unité FRL (filtre-régulateur-lubrificateur) appropriée sur chaque circuit prolonge la durée de vie du joint de deux à trois fois par rapport aux systèmes non filtrés et non lubrifiés.

Pratiques de lubrification

Les vérins pneumatiques modernes sont fréquemment fournis pré-lubrifiés avec de la graisse longue durée et conçus pour les systèmes pneumatiques non lubrifiés. L'ajout d'une lubrification par brouillard d'huile à ces cylindres peut en fait éliminer la graisse appliquée en usine et raccourcir la durée de vie. Vérifiez toujours auprès du fabricant si la lubrification par air est recommandée ou contre-indiquée pour un modèle de cylindre spécifique.

Essuie-glace et contamination externe

Dans les environnements poussiéreux ou sales, les débris adhérant à la tige du piston sont aspirés dans le cylindre à chaque course de rétraction, agissant comme un abrasif sur le joint de la tige. Les joints racleurs de tige, également appelés anneaux racleurs, sont une caractéristique standard sur la plupart des vérins industriels, mais doivent être inspectés et remplacés dans le cadre d'un programme de maintenance préventive, généralement tous les 6 à 12 mois dans des environnements hautement contaminés.

Comment choisir le bon type de vérin pneumatique

Définir le type de cylindre approprié pour une application donnée implique de suivre un processus de décision simple basé sur les exigences fonctionnelles.

1. Définissez le type de mouvement : Le mouvement requis est-il linéaire, angulaire ou rotationnel ? Le mouvement linéaire pointe vers des vérins standard, sans tige, compacts ou guidés. Le mouvement angulaire pointe vers les actionneurs rotatifs.
2. Déterminer les besoins en force : Calculez la charge, y compris la friction, l'inertie et toutes les composantes de gravité verticale. Ajoutez un facteur de sécurité d'au moins 1,5 × et sélectionnez un diamètre d'alésage dans les tableaux de forces du fabricant.
3. Établir le trait : Si la course est courte et l'espace restreint, un cylindre compact est approprié. Si la course est longue mais que la longueur d'installation est limitée, un vérin sans tige ou télescopique doit être envisagé.
4. Évaluer les conditions environnementales : Les températures extrêmes, l'exposition aux produits chimiques, les exigences de lavage et les niveaux de poussière influencent tous le matériau du corps, le choix des joints et les spécifications de finition de surface.
5. Vérifiez le taux de cycle et le cycle de service : Les applications à grande vitesse et à cycles élevés nécessitent un amortissement approprié, un dimensionnement adéquat des ports et des composés d'étanchéité potentiellement thermiquement robustes pour gérer la chaleur générée par une compression répétée.
6. Évaluez les exigences en matière de charge latérale et de moment : Si le vérin est soumis à des forces hors axe, un vérin guidé ou un guide linéaire externe est essentiel pour éviter une usure prématurée du joint de tige et de la bague.

En suivant cette approche structurée, la plupart des ingénieurs peuvent spécifier en toute confiance le type et la taille de vérin pneumatique appropriés dès la première tentative, évitant ainsi des reconceptions coûteuses et des cycles de remplacement plus tard dans le projet.
