Vérin à simple effet ou à double effet : différences clés

Vérin simple effet ou double effet : la réponse courte

Si vous avez besoin d'un verdict rapide : un vérin à double effet vous donne un mouvement motorisé dans les deux sens, tandis qu'un vérin à simple effet n'utilise de l'air comprimé que pour une course et s'appuie sur un ressort ou une gravité pour le retour. Cette seule différence façonne tous les aspects de la façon dont vous sélectionnez, installez et entretenez un vérin pneumatique dans un véritable système pneumatique.

Pour les applications nécessitant un contrôle précis, une force de sortie plus élevée dans les deux sens et une vitesse constante pendant l'extension et la rétraction (telles que les dispositifs de serrage, les outils de presse et les systèmes de transfert linéaire), un vérin pneumatique à double effet est presque toujours le bon choix. Pour les travaux plus simples comme le serrage par ressort de rappel, l'actionnement de vannes ou toute autre tâche où une seule course motorisée suffit, un vérin à simple effet réduit considérablement le coût, la complexité et la consommation d'air.

Les sections ci-dessous expliquent comment chaque type fonctionne au niveau mécanique, où les véritables différences de performances apparaissent dans la pratique et comment faire la bonne sélection pour votre système spécifique.

Comment un simple effet Cylindre pneumatique Travaux

Un vérin simple effet possède un port sous pression. Lorsque l’air comprimé entre, il pousse le piston dans une direction – généralement la course d’extension. La course de retour est alimentée par un ressort hélicoïdal comprimé logé à l'intérieur du corps du cylindre, ou dans certaines configurations par le poids de la charge elle-même.

Le ressort est précontraint en usine à une valeur de force spécifique. Les vérins standard à simple effet utilisent des forces de ressort allant d'environ 8N à 60N en fonction de l'alésage et de la longueur de course. Cette force du ressort agit contre la pression de l'air pendant la course motrice, ce qui signifie que la force de sortie effective à l'extrémité de la tige est inférieure à ce que la pression de l'air seule produirait.

Pour un vérin simple effet d'alésage de 50 mm fonctionnant à 6 bars (87 psi), la force théorique est d'environ 1 178 N. Après avoir soustrait une force de ressort typique de 25 N et pris en compte le frottement du joint (généralement 5 à 10 % de la force théorique), la force réelle disponible sur la tige pour le travail tombe à environ 1 030 à 1 050 N . Cette déduction devient plus significative pour les alésages plus petits où la force du ressort représente un pourcentage plus important de la force totale disponible.

Composants internes clés

• Orifice d'air unique (généralement à l'extrémité du capuchon pour les cylindres de type poussoir)
• Ressort de rappel placé entre la face du piston et le capuchon d'extrémité de tige
• Orifice de reniflard ou évent du côté ressort pour éviter l’accumulation de pression
• Joint à piston unique (un emplacement de joint dynamique)
• Joint de tige au niveau de la culasse

L'orifice de ventilation est souvent négligé lors de l'installation, mais il est essentiel. S'il est bloqué par une contamination ou s'il est accidentellement bouché, l'air emprisonné du côté du ressort crée une contre-pression qui réduit la force d'extension et ralentit la vitesse de course de manière imprévisible.

Comment fonctionne un cylindre pneumatique à double effet

Un vérin à double effet possède deux orifices d'air : un à l'extrémité du capuchon et un à l'extrémité de la tige. Pour étendre la tige, l'air comprimé entre dans l'orifice d'extrémité du capuchon tandis que l'orifice d'extrémité de la tige s'échappe. Pour se rétracter, l'alimentation commute : l'air entre dans l'extrémité de la tige tandis que l'extrémité du capuchon s'échappe. Un distributeur (généralement une électrovanne 5/2 ou 4/2) gère cette commutation.

Parce qu'il n'y a pas de force d'absorption du ressort de rappel, la pleine force pneumatique est disponible dans les deux sens . Cependant, il existe une asymétrie importante à comprendre : la zone d'alésage de l'extrémité de la tige est plus petite que la zone de l'alésage de l'extrémité du capuchon car la tige du piston la traverse. Cela signifie que la force de rétraction est toujours légèrement inférieure à la force d'extension pour la même pression d'alimentation.

Pour un vérin double effet d'alésage 63 mm, de diamètre de tige 20 mm, fonctionnant à 6 bar :

• Force d'extension (extrémité du capuchon) : π/4 × 63² × 6 = environ 1 871 N
• Force de rétraction (extrémité de tige) : π/4 × (63² – 20²) × 6 = environ 1 682 N

Cette différence de force d'environ 10 à 12 % entre l'extension et la rétraction est constante pour toutes les tailles d'alésage et constitue un facteur standard dans les calculs de dimensionnement des vérins à double effet. Si votre course de rétraction supporte une charge significative, vous devez dimensionner le cylindre en fonction de la force de rétraction et non de la force d'extension.

Composants internes clés

• Deux ports d'air (extrémité du capuchon et extrémité de la tige)
• Joints de piston à double lèvre ou en U des deux côtés du piston
• Joint de tige et racleur au niveau de la culasse
• Pas de ressort — longueur d'alésage interne totale disponible pour la course
• Coussins internes en option aux deux positions finales

Comparaison côte à côte : cylindre à simple effet ou à double effet

Sortie de force : là où les chiffres divergent vraiment

C'est dans le calcul de la force que les ingénieurs commettent le plus souvent des erreurs coûteuses lorsqu'ils comparent ces deux types de cylindres. Les formules semblent similaires en surface, mais la soustraction du ressort dans un vérin à simple effet introduit une variable qui change avec la position de la course.

La force d'un ressort hélicoïdal suit la loi de Hooke : la force augmente linéairement à mesure qu'il se comprime. Cela signifie la force de sortie effective d'un vérin à simple effet change tout au long de la course . Au début de l'extension, le ressort est proche de sa longueur libre et exerce une résistance minime. En extension complète, il s'est complètement comprimé et exerce une résistance maximale, en soustrayant le plus de force de la sortie exactement au moment où la tige rencontre la pièce.

Considérons un vérin simple effet d'alésage 40 mm avec une course de 100 mm à une pression d'alimentation de 5 bars :

• Force pneumatique théorique : ~628 N
• Force du ressort au début de l'extension : ~10 N (proche de la longueur libre)
• Force du ressort en extension complète : ~35 N (entièrement comprimé)
• Plage de force effective : environ 580-615 N à travers le trait

Pour un vérin à double effet du même alésage de 40 mm à 5 bars, la force d'extension est constante d'environ 628 N tout au long de la course (moins le frottement du joint, qui est à peu près constant). Cette cohérence est extrêmement importante dans les applications telles que le pressage, le formage ou le serrage, où la force en fin de course est le paramètre de conception critique.

La course de retour d'un vérin simple effet est entièrement régie par le ressort. Un ressort conçu pour rappeler le piston contre la friction du joint et une charge modeste pourrait produire 15 à 50 N de force nette en fonction de la taille du cylindre. Comparez cela à la force de rappel du vérin à double effet de plusieurs centaines de newtons, et vous comprendrez pourquoi les vérins à simple effet ne conviennent pas aux applications où la rétraction doit surmonter une résistance importante ou déplacer une charge rapidement.

Différences de contrôle de vitesse entre les deux types

Le contrôle de la vitesse est obtenu dans les systèmes pneumatiques en limitant le débit d'air d'échappement du cylindre à l'aide de vannes de régulation de débit (configuration avec compteur de sortie) ou en limitant le débit d'air d'alimentation (configuration avec compteur d'entrée). Le contrôle des compteurs est généralement préféré car il offre une régulation de vitesse plus stable et indépendante de la charge.

Pour un vérin pneumatique à double effet, vous installez des vannes de régulation de débit aux deux ports. Cela vous donne un réglage indépendant de la vitesse d'extension et de rétraction : vous pouvez exécuter l'extension à 200 mm/s et la rétraction à 500 mm/s, par exemple, avec de simples réglages de valve. Ce contrôle indépendant est précieux dans l'automatisation à cycles élevés où l'optimisation du temps de cycle est importante.

Pour un vérin simple effet, vous pouvez mesurer l'air entrant et sortant du côté sous pression pour contrôler la vitesse d'extension. Cependant, la vitesse de retour est fixée par la force du ressort et la charge . Si le ressort est raide et que la charge est légère, le piston se rétracte rapidement, créant des charges d'impact sur le capuchon d'extrémité. Si le ressort est mou et la charge est lourde, le retour peut être trop lent ou incomplet. Vous ne pouvez pas simplement tourner une vanne pour ralentir le retour d’un cylindre à ressort de rappel – cela nécessite de changer le ressort lui-même ou d’ajouter un coussin dédié.

En pratique, cela rend les vérins simple effet mal adaptés aux applications avec des charges variables sur la course de retour ou lorsque la vitesse de retour doit être adaptée à un processus. Les lignes d'emballage, les outils robotisés en bout de bras et les convoyeurs de transfert nécessitent généralement que les deux vitesses de course soient réglées indépendamment, ce qui pousse la plupart de ces applications fermement dans le territoire du double effet.

Consommation d'air : comparaison des coûts de l'air comprimé

L’air comprimé est l’un des équipements les plus coûteux dans une usine de fabrication. Des études menées par des organisations comme le Département américain de l'énergie ont estimé que les systèmes d’air comprimé représentent 20 à 30 % de la consommation électrique industrielle , et les actionneurs pneumatiques sont les principaux consommateurs de ces systèmes. Comprendre la différence de consommation d'air entre les vérins simple et double effet n'est donc pas un exercice académique : cela a un impact direct sur les coûts d'exploitation.

Un vérin simple effet consomme de l'air sous pression uniquement lors de la course motrice. La course de retour est entraînée par le ressort et l'air du côté de la course motrice s'échappe simplement dans l'atmosphère. Pour un cycle complet, le volume d'air consommé est égal à la surface d'alésage multipliée par la longueur de course, ajustée en fonction du taux de compression à la pression d'alimentation.

Un vérin à double effet consomme de l'air sur les deux courses. Cependant, comme la surface d'alésage de l'extrémité de la tige est plus petite que celle de l'extrémité du capuchon, le volume consommé lors de la course de rétraction est légèrement inférieur à celui de la course d'extension. L'air total consommé par cycle est d'environ 1,7 à 1,9 fois l'air consommé par un vérin simple effet équivalent, en fonction du diamètre de la tige.

Pour un exemple concret : un vérin double effet d'alésage 50 mm et course 100 mm fonctionnant à 6 bars et cyclant à 60 fois par minute consomme environ :

• Extrémité du capuchon par course : (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 litres (air libre) par course
• Extrémité de tige par course (en supposant une tige de 20 mm) : environ 1,09 litres par course
• Total par minute à 60 cycles : ~146 litres/min d'air libre

Un vérin simple effet équivalent consommerait environ 82 litres/min. Sur une machine équipée de 20 cylindres de ce type fonctionnant en deux équipes, la différence annuelle de coût de l'électricité devient mesurable. Lorsque vous déployez un grand nombre de vérins, ou lorsque les vérins fonctionnent avec de longues courses ou à des cadences élevées, la différence de consommation d'air a un impact significatif sur les économies d'exploitation, même si le vérin à double effet est par ailleurs techniquement supérieur.

Limitations de longueur de course : pourquoi les vérins à simple effet dépassent-ils tôt

Le ressort de rappel interne dans un vérin à simple effet limite physiquement la longueur de la course. À mesure que la longueur de course augmente, vous avez besoin d'un ressort plus long, ce qui nécessite un corps de cylindre plus long — et les ressorts plus longs sont plus difficiles à maintenir stables et correctement guidés à l'intérieur de l'alésage. Ils ajoutent également plus de longueur au cylindre global, même en position rétractée.

La plupart des fabricants proposent des vérins simple effet avec des courses maximales de 25 mm à 200 mm. Quelques modèles spéciaux atteignent 300 mm. Au-delà, le ressort devient peu pratique. Si votre application nécessite une course de 400 mm, 600 mm ou 1 000 mm, un vérin à double effet est la seule option viable dans la gamme de vérins pneumatiques standard.

Cette limitation interagit également avec la force : à mesure que la course augmente, la compression du ressort en extension complète augmente également, ce qui signifie que davantage de force est consommée pour vaincre le ressort en fin de course. Pour des courses supérieures à environ 100-150 mm dans une conception à simple effet, la soustraction de la force du ressort commence à représenter un pourcentage important de la force pneumatique totale disponible, en particulier dans les petits alésages.

Comportement de sécurité : une considération de sécurité essentielle

L'une des différences les plus importantes entre ces deux types de cylindres réside dans ce qui se passe en cas de perte d'alimentation en air, que ce soit à la suite d'une panne de compresseur, d'un arrêt d'urgence ou d'une rupture de conduite.

Un vérin à ressort de rappel simple effet revient automatiquement à sa position côté ressort lorsque la pression chute. Si le vérin est configuré pour serrer une pièce sur la course motrice (extension), la perte d'air provoque sa libération. S'il est configuré avec une extension à ressort (que certaines conceptions proposent pour un serrage de sécurité), la perte d'air provoque son serrage. Ce comportement déterministe est délibérément conçu pour les applications de sécurité.

La protection des machines, les mécanismes de desserrage des freins et les arrêts d'urgence utilisent fréquemment des vérins à simple effet. précisément parce que leur comportement de sécurité est prévisible et garanti par le ressort, et non par un signal électrique ou une position de vanne.

En revanche, un vérin à double effet conserve sa dernière position en cas de perte d'air - si la valve directionnelle est du type à détente ou à ressort qui bloque les deux ports. Ceci est parfois souhaitable (vous ne voulez pas qu'un axe chargé tombe), mais cela peut également être dangereux si le cylindre était au milieu d'une opération de serrage ou de pressage lorsque l'air a manqué.

Les normes de sécurité, notamment ISO 13849 et CEI 62061, exigent que les concepteurs de machines analysent et documentent le comportement de tous les actionneurs dans des conditions de défaut. Le choix entre un vérin à simple effet et un vérin à double effet est directement pertinent pour cette analyse, et la caractéristique de sécurité du type à simple effet lui vaut souvent une place dans les circuits de sécurité, même lorsqu'un vérin à double effet pourrait autrement être utilisé pour sa plus grande contrôlabilité.

Domaines d'application typiques pour chaque type de cylindre

Là où les vérins à simple effet excellent

• Actionneurs de vannes pneumatiques : Les robinets à bille quart de tour et les robinets-vannes utilisent souvent des vérins à simple effet à ressort de rappel, de sorte que la vanne ne parvient pas à une position de sécurité connue (ouverte ou fermée) lorsque la pression de l'air chute.
• Dispositifs de serrage à courses courtes : Maintien des pièces à usiner pour l'usinage où la force d'usinage est toujours dans une direction et où la pince n'a besoin de se relâcher (se rétracter) que sous une faible charge.
• Contrôle des portes et trappes : Où le ressort de rappel assure la fermeture en cas de panne de courant.
• Portes de tri et de détournement : De simples portes rabattables sur les convoyeurs où une direction est toujours la direction par défaut et l'autre est l'actionnement motorisé.
• Engagement des freins et de l'embrayage : Freins à ressort pour les arrêts d'urgence : le frein s'enclenche en cas de perte d'air.

Là où des vérins à double effet sont requis

• Automatisation du prélèvement et du placement : L'extension et la rétraction doivent être motorisées, contrôlées en vitesse et capables de gérer des poids de pièces variables.
• Opérations de pressage et de formage : Force élevée dans les deux sens ; le retour doit vaincre le retour élastique de la pièce ou la résistance de l'éjecteur.
• Transfert linéaire à longue course : Toute course au-delà de 200 mm nécessite un vérin pneumatique double effet.
• Applications des vérins sans tige : Les vérins pneumatiques sans tige sont intrinsèquement à double effet, utilisés pour le transfert horizontal à longue course là où un vérin à tige conventionnel serait peu pratique.
• Tables inclinables et tournantes : Le basculement et le retour de la table nécessitent une force motorisée et contrôlable.
• Applications à cycle élevé supérieur à 60 cycles/min : Où la vitesse de rétraction doit être réglée avec précision pour maintenir le temps de cycle sans charge de choc.

Exigences relatives aux vannes de régulation : 3/2 vs 5/2

La différence d'orifices d'air entre les vérins simple et double effet détermine directement la vanne de régulation requise, ce qui affecte le câblage, la conception du collecteur et le coût.

A Vanne 3/2 (3 ports, 2 positions) est suffisant pour un vérin simple effet. Dans une position, il connecte l'alimentation au port du cylindre. Dans l’autre position, il relie l’orifice du cylindre à l’échappement. Le ressort s’occupe du reste. Une vanne 3/2 est physiquement plus petite et généralement 20 à 40 % moins chère qu'une vanne 5/2. Cela nécessite également un bloc collecteur plus simple lorsque de nombreuses vannes sont regroupées.

A Vanne 5/2 (5 ports, 2 positions) est la norme pour un vérin à double effet. Dans une position, l'alimentation va à l'extrémité du capuchon et l'extrémité de la tige s'échappe. Dans l’autre position, l’alimentation va à l’extrémité de la tige et l’extrémité du capuchon s’échappe. Les deux ports d'échappement sont généralement les endroits où les vannes de régulation de débit sont installées pour réguler la vitesse.

Dans les systèmes comportant de nombreux axes, par exemple une machine d'assemblage à 20 postes, la différence de coût cumulé entre 20 vannes 3/2 et 20 vannes 5/2 peut être significative. Pour les vérins plus petits dans des applications simples, cette différence de coût justifie souvent la spécification d'un vérin à simple effet, même lorsqu'un vérin à double effet pourrait offrir des performances légèrement supérieures.

Notez également que Les vannes 5/2 sont disponibles avec rappel par ressort, détente (mémoire) ou double actionnement solénoïde , chacun offrant un comportement d'état de défaillance différent. Le choix du type de vanne interagit avec le type de cylindre pour déterminer le comportement de sécurité au niveau du système – quelque chose qui doit être analysé au stade de la conception, et non adapté ultérieurement.

Différences de maintenance dans la pratique

En termes de nombre de joints, un vérin à simple effet possède moins de surfaces d'étanchéité dynamiques qu'un vérin à double effet. Moins de joints signifie généralement moins de chemins de fuite et une fréquence de remplacement des joints légèrement inférieure. Cependant, le ressort d'un vérin à simple effet est un composant d'usure supplémentaire qui n'existe pas dans une conception à double effet.

Les ressorts des vérins pneumatiques sont conçus pour des millions de cycles, mais ils fatiguent. Un ressort qui a perdu sa tension entraînera un retour lent, incomplet ou pas du tout du cylindre. Dans une machine qui fonctionne 24 heures sur 24 à 60 cycles par minute, un cylindre effectue plus de 86 millions de cycles par an . La fatigue du ressort à ce taux de cycle est une véritable considération de maintenance, en particulier dans les cylindres avec des courses plus courtes où la compression du ressort par cycle représente une fraction plus importante de la course totale du ressort.

Pour les vérins à double effet, l’usure des joints est la principale préoccupation de maintenance. Les joints de piston modernes à base de polyuréthane et de PTFE durent généralement 50 à 100 millions de cycles dans des conditions normales de fonctionnement avec de l'air sec propre, lubrifié ou sans huile. L’alimentation en air contaminé est la cause la plus fréquente de défaillance prématurée des joints dans les deux types de cylindres.

L'orifice de ventilation d'un vérin simple effet mérite une mention particulière : il doit être inspecté et nettoyé régulièrement dans le cadre de la maintenance préventive. Un reniflard obstrué réduit les performances suffisamment progressivement pour que cela ne soit pas visible jusqu'à ce que le cylindre commence à mal se comporter, ce qui rend l'inspection programmée plus importante que la réparation réactive.

Sélection de la bonne taille d'alésage pour chaque type

Le dimensionnement correct de l’alésage est l’étape la plus fondamentale dans la spécification de tout cylindre pneumatique. Un alésage sous-dimensionné produit une force insuffisante ; Un dimensionnement excessif gaspille de l'air et de l'argent. Le processus est légèrement différent pour chaque type de cylindre.

Pour vérins simple effet

1. Déterminez la force requise en fin de course (là où la compression du ressort est maximale).
2. Ajoutez la force maximale du ressort pour la course sélectionnée à la force de sortie requise.
3. Ajoutez du frottement du joint (généralement 10 % de la force théorique comme marge de sécurité).
4. Calculez la surface d'alésage nécessaire : Surface = Force totale ÷ Pression d'alimentation.
5. Sélectionnez la taille d'alésage standard suivante à partir de la zone calculée.
6. Vérifiez que la force du ressort est suffisante pour ramener le piston contre la charge lors de la course de retour.

Pour vérins à double effet

1. Déterminez séparément la force requise pour les courses d’extension et de rétraction.
2. Calculez l'alésage requis pour chaque course à la pression d'alimentation disponible, en tenant compte de la réduction de la surface de l'extrémité de la tige dans le calcul de rétraction.
3. Ajoutez un facteur de sécurité de 1,25 à 1,5× pour tenir compte du frottement, du désalignement et des variations de pression.
4. Sélectionnez l'alésage qui satisfait aux deux exigences de course - généralement la plus grande des deux valeurs calculées.
5. Vérifiez le diamètre de la tige par rapport aux limites de flambage si la tige est en compression et est longue par rapport à son diamètre.

Les tailles d'alésage standard pour les deux types de cylindres suivent les conventions ISO 15552 : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 et 200 mm sont les plus courants. La spécification d'un alésage standard garantit l'interchangeabilité entre les fabricants et simplifie la gestion des pièces de rechange.

Plages de pression de fonctionnement et leur effet sur la sélection

Les vérins pneumatiques à simple et double effet sont conçus pour des pressions de fonctionnement typiques de 1 à 10 bars (14,5 à 145 psi) , la pression d'alimentation industrielle la plus courante étant de 6 bars (87 psi). Cependant, fonctionner à des pressions plus basses affecte chaque type différemment.

Pour les vérins à simple effet, une pression de service minimale est requise pour surmonter la précharge du ressort et le frottement du joint. Si la pression d'alimentation chute à, disons, 3 bars dans un système évalué à 6 bars, la force de sortie effective chute d'environ 50 %. Mais la force du ressort reste inchangée, ce qui signifie que la réduction de force du vérin à simple effet est disproportionnée par rapport au type à double effet à la même pression réduite.

De plus, les vérins à simple effet peuvent avoir une pression de fonctionnement minimale spécifiée par le fabricant en dessous de laquelle le vérin ne s'étendra pas complètement contre le ressort. Ce seuil est généralement répertorié dans la fiche technique du produit et doit être comparé à la pression d'alimentation minimale garantie dans votre système, et non à la pression d'alimentation nominale.

Les vérins à double effet sont moins sensibles aux fluctuations de pression à cet égard, car aucune des deux courses n'a de résistance mécanique fixe à vaincre au-delà du frottement. À des pressions plus faibles, la force produite diminue proportionnellement sur les deux courses, et le système fonctionne toujours, mais avec moins de force disponible.

Variantes de vérins à double effet à connaître

Dans la catégorie double effet, plusieurs conceptions spécialisées répondent à des exigences d'application spécifiques :

• Vérin double effet double tige : La tige de piston s'étend des deux extrémités du cylindre. Les deux côtés ont la même surface d'alésage, donc les forces d'extension et de rétraction sont identiques. Utilisé lorsque la sortie de force symétrique est critique ou lorsque la tige traversante est nécessaire pour une connexion mécanique ou une référence de mesure des deux côtés.
• Cylindre tandem : Deux vérins double effet montés en série sur une même tige de piston. Les deux pistons agissent simultanément, doublant grossièrement la force disponible à partir d'un diamètre d'alésage donné. Utilisé lorsque l'espace d'alésage est limité mais qu'une force élevée est nécessaire.

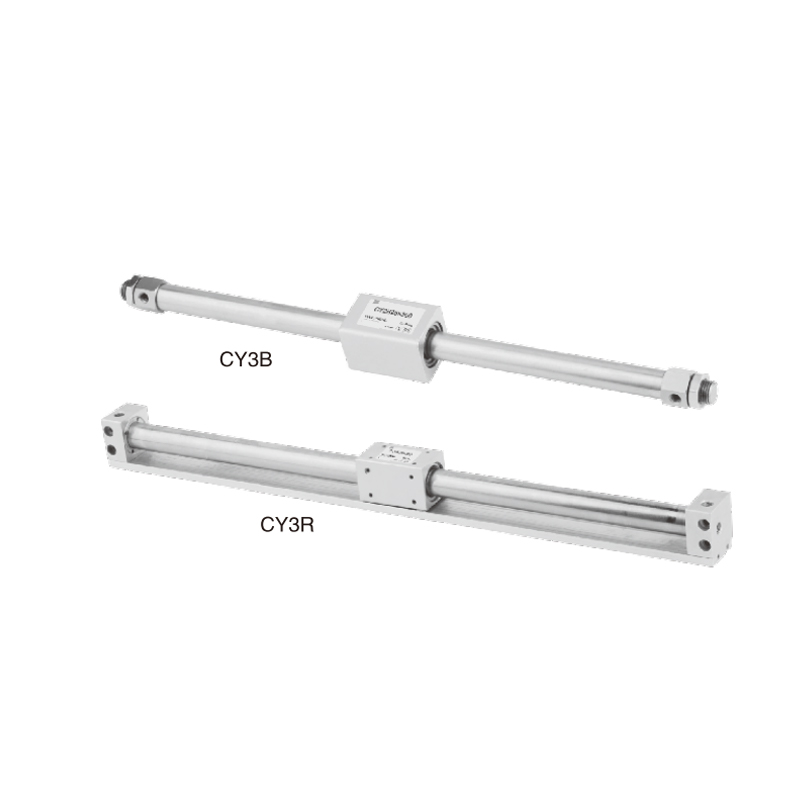

• Vérin double effet sans tige : La charge se connecte extérieurement au piston via une fente ou un couplage magnétique dans la paroi du cylindre. Permet des courses très longues dans un boîtier compact. Disponible en courses jusqu'à 6 000 mm ou plus.
• Vérin double effet guidé : Intègre des guides linéaires directement avec le corps du cylindre pour éliminer le couple de rotation et les forces de charge latérale sur la tige. Critique pour les applications où un mouvement linéaire précis et une précision angulaire sont requis sans guides externes.

Résumé : Choisir entre un simple effet et un double effet

La décision est simple une fois que vous avez comparé les exigences de votre candidature aux principaux différenciateurs. Utilisez le framework suivant :

• Choisissez un simple effet quand : l’application doit revenir en toute sécurité à sa position d’origine ; la course est courte (inférieure à 150-200 mm) ; la force de rappel nécessaire est minime ; la consommation d'air doit être minimisée ; des circuits de vannes plus simples sont préférés ; et les économies de coûts sur les vannes et la plomberie sont significatives à grande échelle.
• Choisissez le double effet quand : les deux coups doivent fournir une force significative ; la longueur de course dépasse 200 mm ; un contrôle indépendant de la vitesse des deux courses est requis ; le taux de cycle est élevé et la vitesse de retour doit être réglée ; la charge sur la course retour est variable ou importante ; ou l'application est un mécanisme de presse, de transfert ou de transfert.

Dans la grande majorité des applications d'automatisation industrielle, le vérin pneumatique à double effet est le cheval de bataille par défaut — flexible, puissant et entièrement contrôlable. Le vérin à simple effet gagne sa place dans les conceptions plus simples, critiques en matière de sécurité ou sensibles aux coûts, où son comportement inhérent de rappel par ressort est une caractéristique plutôt qu'une limitation. Comprendre les deux types à ce niveau de détail vous permet de faire cette sélection délibérément, sur la base d'exigences techniques plutôt que de conventions.
