Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes) Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre sans tige / Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes)

Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes) Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes)
  • Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes)
  • Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes)
Cylindre sans tige

Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes)

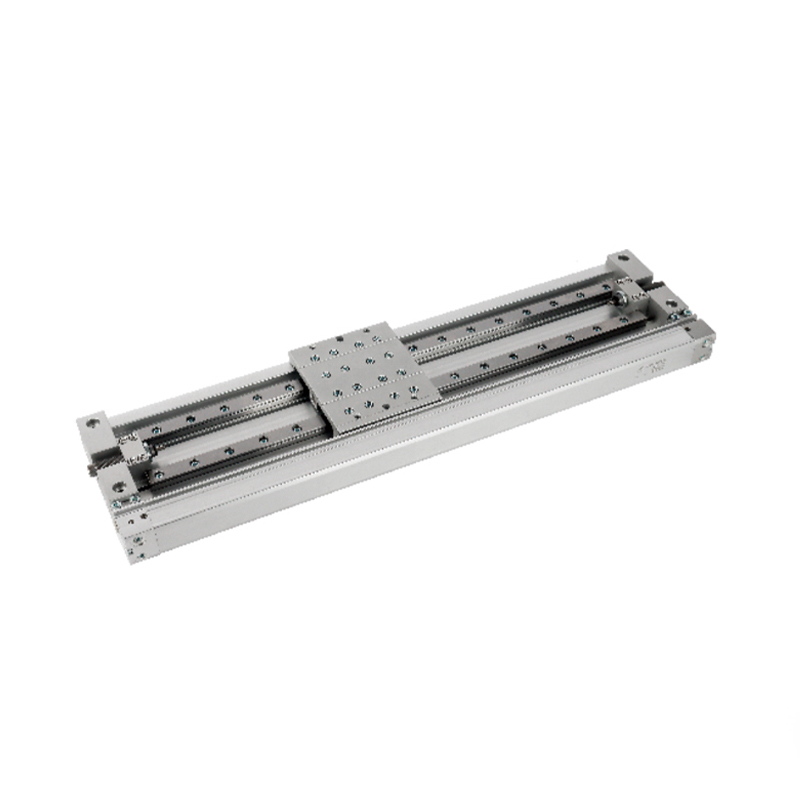

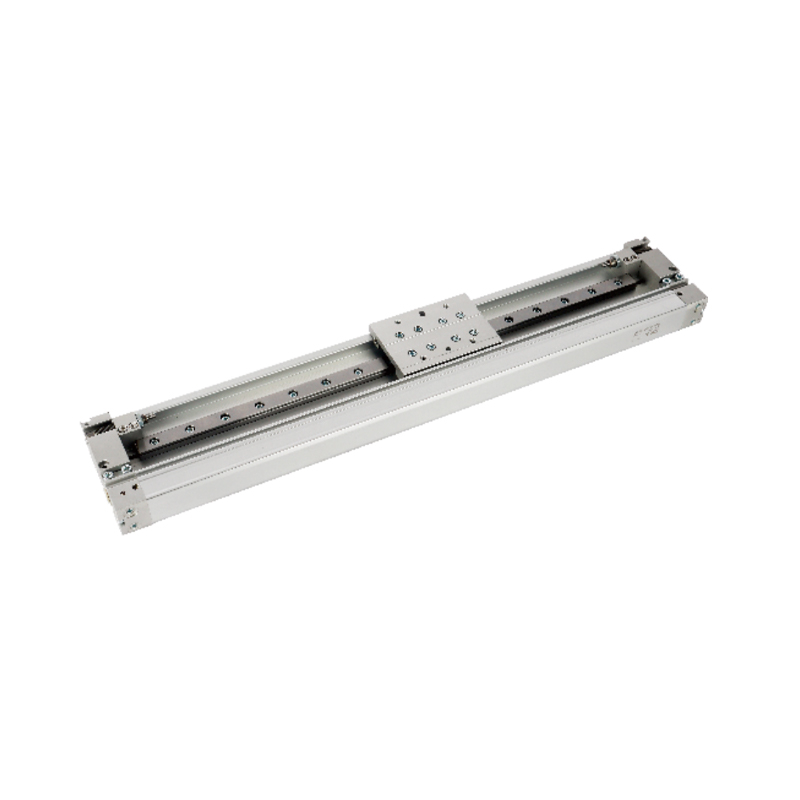

Le type de guidage linéaire à cylindre sans tige à joint mécanique série MY2H/HT (1 axe)/type de guidage linéaire (2 axes) est un composant de mouvement intégré conçu pour les conditions de travail limitées en espace. Il réalise une liaison sans tige entre le curseur et le corps du cylindre grâce à une technologie de joint mécanique et optimise les performances de guidage de charge en combinaison avec une structure de guidage linéaire, adaptée aux scénarios de transfert de précision et de positionnement à haute rigidité.

Les principales fonctionnalités sont décrites comme suit :

1. Conception différenciée de la structure du rail de guidage

• Type MY2H (guide mono-axe) : équipé d'un système de guidage linéaire de haute précision pour éliminer le jeu radial pendant le mouvement et garantir un positionnement haute répétabilité lors du transfert de pièces légères.

• Type HT (guide à deux axes) : adopte une structure à double guidage parallèle pour former une surface de support stable en augmentant la portée, supprimant efficacement le couple de déflexion de charge et améliorant les performances de rigidité.

2. Mécanisme de compensation flottant dynamique
La structure à double guide dispose d'un mécanisme de centrage dynamique intégré, qui peut absorber de manière adaptative les légères irrégularités de la surface d'installation, éviter une usure anormale causée par une force inégale sur le rail de guidage et prolonger la durée de vie.

3. Adaptation progressive des caractéristiques de charge
• Opération de précision de pièces légères : le modèle à axe unique convient aux opérations de prélèvement et de placement à micro-force dans les équipements d'assemblage et de test électroniques en raison de ses caractéristiques de rail de guidage à faible friction.
• Stabilité dans des conditions de charge élevée : le modèle à deux axes disperse la contrainte portante pour répondre aux exigences de transport rigide d'objets lourdement chargés tels que les pièces métalliques et les fixations multi-stations.

4. Capacité anti-déviation améliorée
La topologie du rail de guidage à deux axes améliore considérablement la capacité à résister au couple de retournement d'extrémité, en surmontant notamment le risque de renversement du curseur dans les applications à course longue et en garantissant la précision de la trajectoire de transfert des pièces de grande taille.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre sans tige à joint mécanique série MY3A/3B Type de base : type court (coussin)/Type de base : type standard (coussin d'air)
SUIVANT :Type de guide de roulement coulissant de cylindre sans tige joint mécaniquement série MY1M

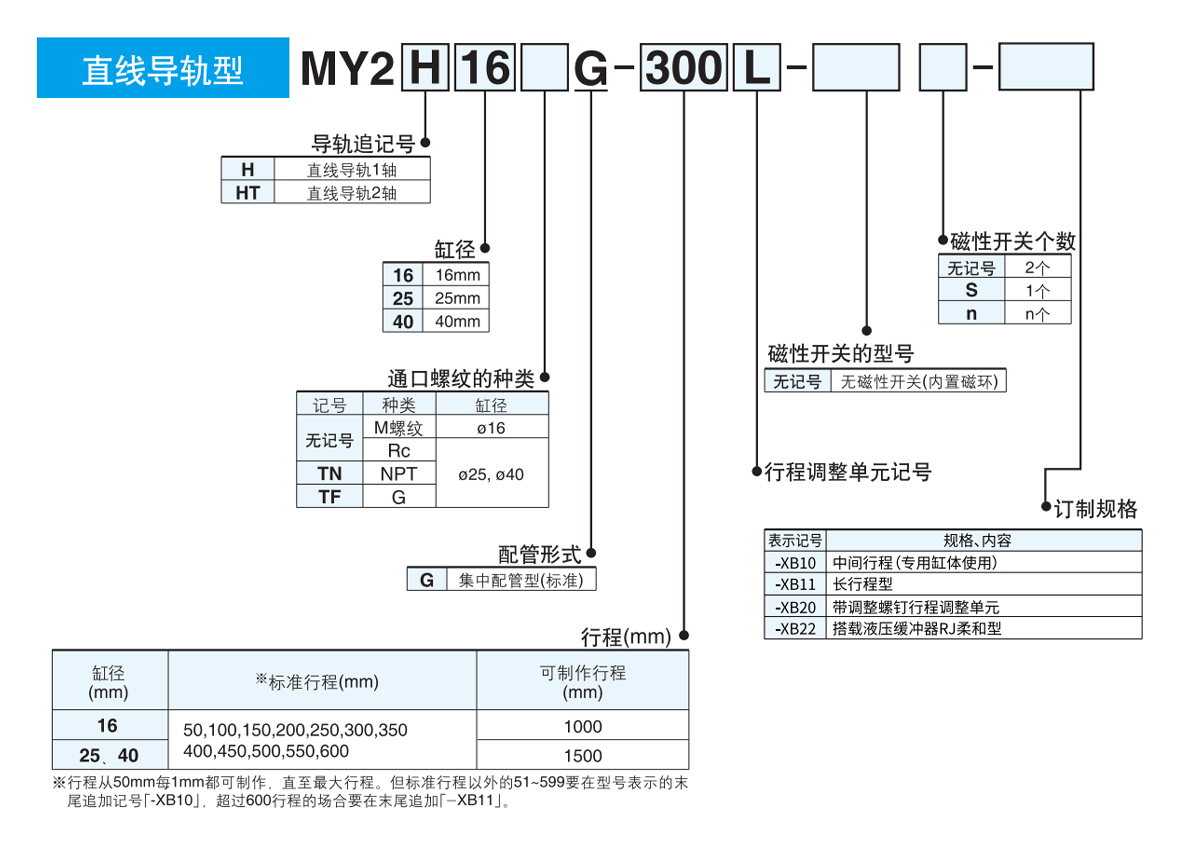

  • Diamètre du cylindre (mm) 16 25 40
    Fluide utilisé Aérien
    Mode de fonctionnement Double effet
    Plage de pression 0,1 ~ 0,8MPa
    Pression d'essai de pression 1,2MPa
    Température ambiante et température du fluide 5 ~ 60 ℃
    Mise en mémoire tampon Aérien cushion, hydraulic cushion
    Huilage Ne (ne donne pas d'huile)
    Tolérance de longueur de course 1.80
    Tolérance de longueur de course M5 × 0,8 RC1/8 Rc1/4

  • Modèle A B C G FR H L J LA L.B. LD LE (LL) LW M MM N NC NE NH NT NV NO NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3 × 0,5 70 50.4 3.4 4 40 83 7 M4 × 0,7 20 14 27 2 3.5 3.4 48.2 5.8 M5 × 0,8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5 × 0,8 100 71.7 5.5 5 49.6 123 9 M5 × 0,8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P est l'orifice d'alimentation en air du cylindre. ※Le bouchon à vis pour P sur le MY2H16G est un bouchon à vis hexagonal interne.

    Modèle AP P.B. PC PD PE PF PG PH PP Q QQ QW R FR RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P est l'orifice d'alimentation en air du cylindre. ※Le bouchon à vis pour P sur le MY2H16G est un bouchon à vis hexagonal interne.

    Convient aux cylindres E EA CE EY FA h s T TT W Modèle de tampon hydraulique
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5.6(MAX11.2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7.1(MAX18.6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 RB1412

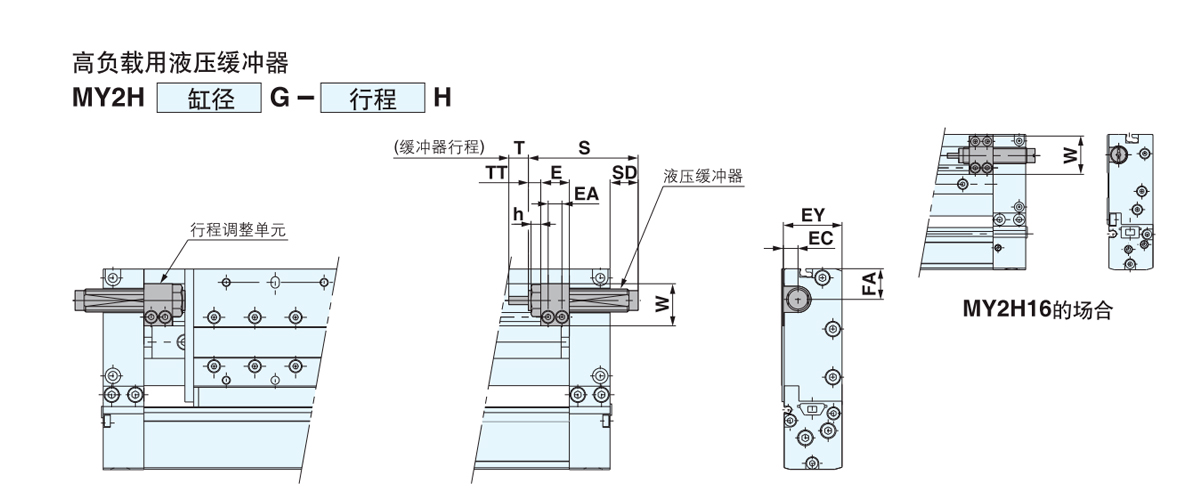

    Convient aux cylindres E EA CE EY FA h S SD T TT W Modèle de tampon hydraulique
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5.6(MAX11.2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7.1(MAX18.6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10(MAX26) 38 RB2015

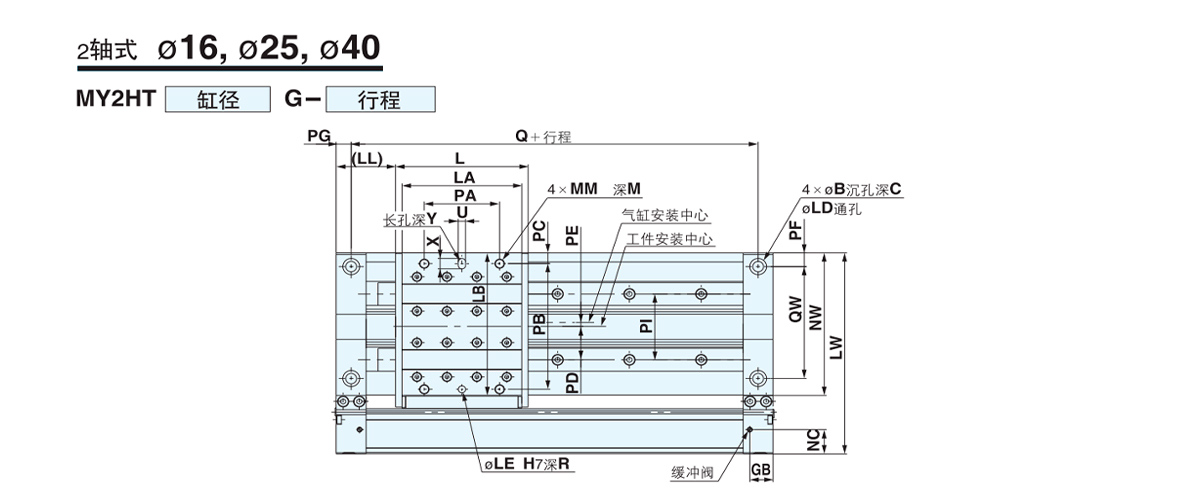

    Modèle A B C G FR H L J LA L.B. LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4 × 0,7 70 87.4 5.5 5 40 120 9 M5 × 0,8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8 × 1,25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8 × 1,25 158 148.3 11 8 75 229 16 M10×1,5 40 32.4 56.5 5 9
    P est l'orifice d'alimentation en air du cylindre. ※Le bouchon à vis pour P sur le MY2HT16G est un bouchon à vis hexagonal interne.

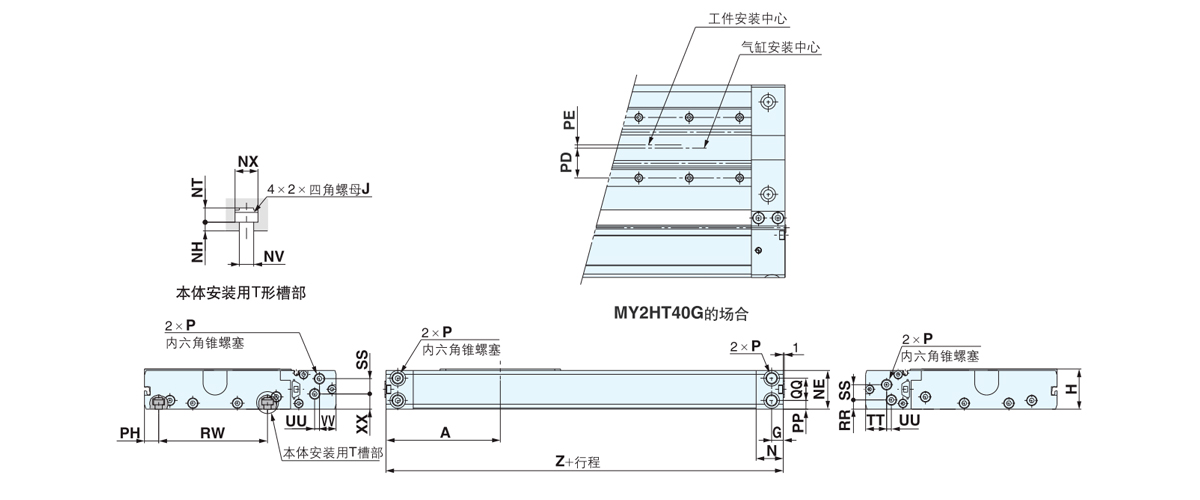

    Modèle NV NO NX P AP P.B. PC PD PE PF PG PH PI PP Q QQ QW R FR RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5 × 0,8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P est l'orifice d'alimentation en air du cylindre. ※Le bouchon à vis pour P sur le MY2HT16G est un bouchon à vis hexagonal interne.

    Modèle U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P est l'orifice d'alimentation en air du cylindre. ※Le bouchon à vis pour P sur le MY2HT16G est un bouchon à vis hexagonal interne.

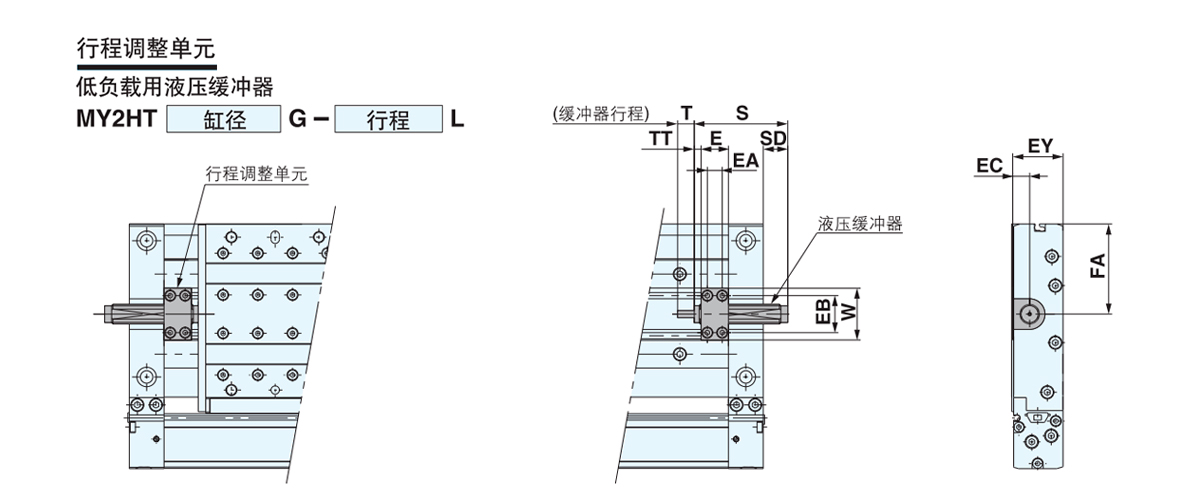

    Convient aux cylindres E EA EB CE EY FA S SD T TT W Modèle de tampon hydraulique
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5.6(MAX11.2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4,9(MAX16,4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5,9(MAX21,9) 51.6 RB2015

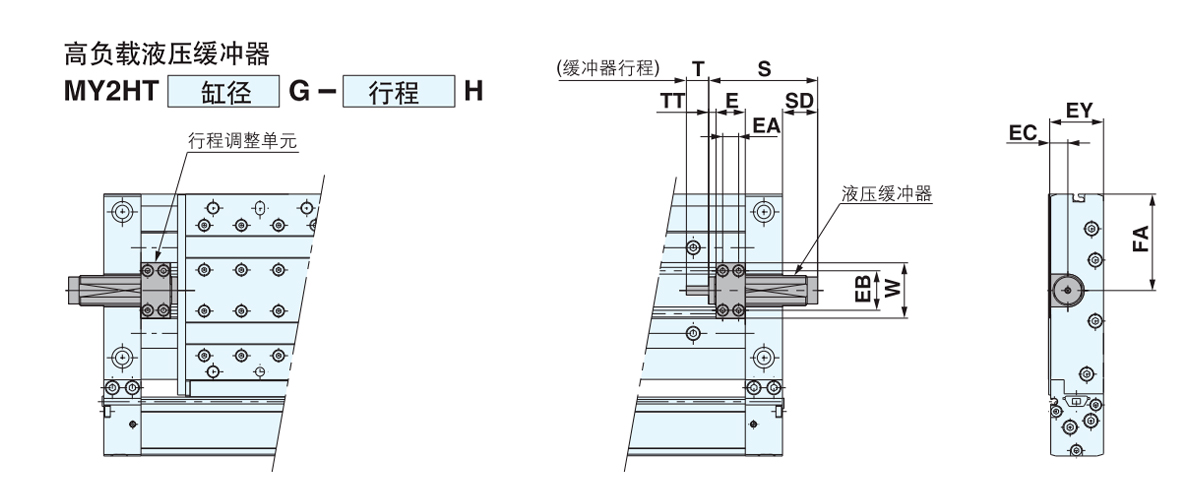

    Convient aux cylindres E EA EB CE EY FA S SD T TT W Modèle de tampon hydraulique
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5.6(MAX11.2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4,9(MAX16,4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5,9(MAX21,9) 51.6 RB2725
