Cylindre sans tige à joint mécanique série MY3A/3B Type de base : type court (coussin)/Type de base : type standard (coussin d'air)
  • Cylindre sans tige à joint mécanique série MY3A/3B Type de base : type court (coussin)/Type de base : type standard (coussin d'air)
Cylindre sans tige

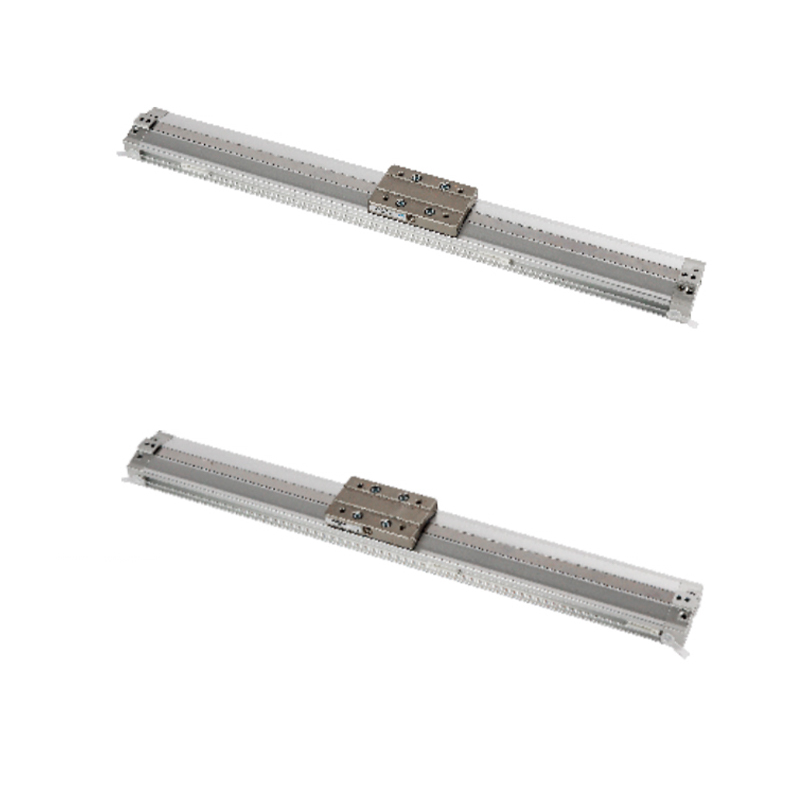

Cylindre sans tige à joint mécanique série MY3A/3B Type de base : type court (coussin)/Type de base : type standard (coussin d'air)

Le type de base de cylindre sans tige à joint mécanique série MY3A/3B est un élément d'entraînement linéaire compact qui utilise un couplage mécanique interne pour transmettre la puissance. Sa conception centrale élimine la tige de piston allongée du cylindre traditionnel et transmet la force de mouvement à la plate-forme de charge externe via le curseur interne.

▸Rails de guidage intégrés - Le corps du vérin intègre directement une structure de guidage linéaire à haute rigidité pour fournir un guidage et un support précis à la plate-forme de charge externe.

▸Portant concentré - Grâce à la conception du rail de guidage intégré, la plate-forme de chargement externe a la capacité de supporter directement des charges concentrées sans avoir besoin de mécanismes de guidage supplémentaires.

▸Transmission à couplage mécanique - Le piston interne et la plate-forme de charge externe permettent une transmission de puissance sans contact grâce à une structure de maillage mécanique, évitant ainsi la limitation de la force magnétique des cylindres à couplage magnétique traditionnels.

▸AVC et protection - Une variété de spécifications de course sont disponibles et les joints racleurs intégrés sont configurés en standard pour répondre aux exigences de fiabilité des environnements industriels généraux.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Série MY2H/HT, joint mécanique, cylindre sans tige, type de guidage linéaire (1 axe)/type de guidage linéaire (2 axes)

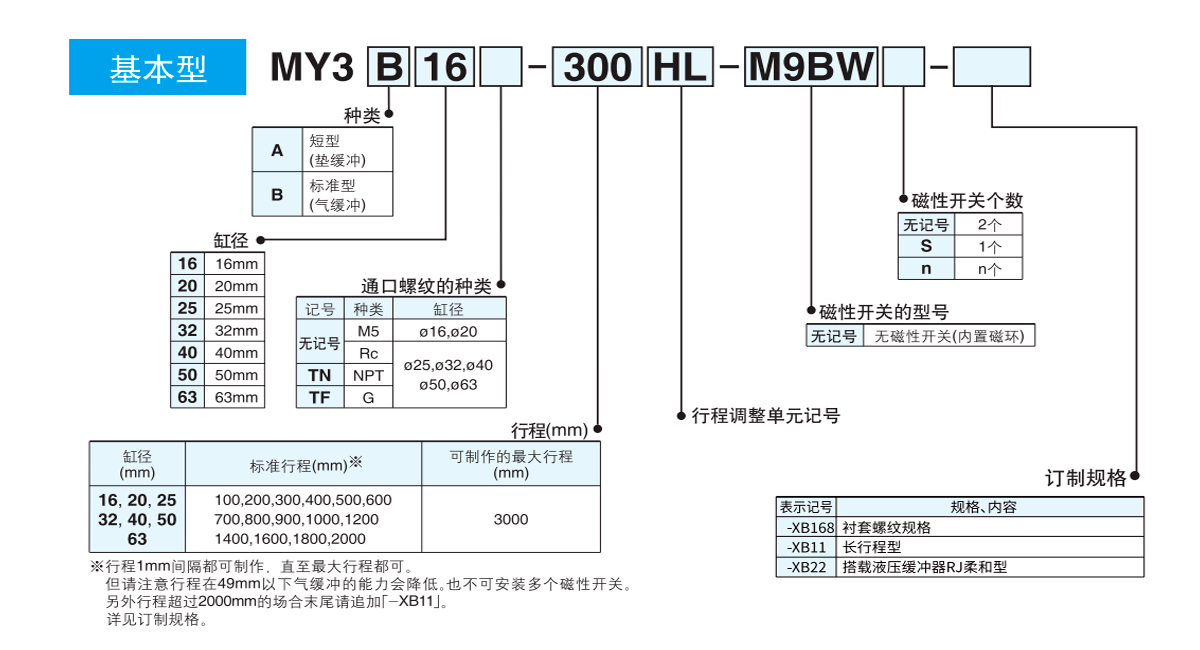

  • Diamètre du cylindre (mm) 1 620 2 532 40 5 063
    Fluide utilisé Aérien
    Mode de fonctionnement Double effet
    Plage de pression de fonctionnement 0,15 ~ 0,8MPa
    Pression d'essai de pression 1,2MPa
    Température ambiante et température du fluide 5 ~ 60 ℃
    Mise en mémoire tampon Amorti (MY3A)/Amorti pneumatique (MY3B)
    Lubrification Ne (ne donne pas d'huile)
    Tolérance de longueur de course En dessous de 1 000 mm 1,8, 1 001 mm à 2,8
    Diamètre de raccordement de tuyauterie (Rc, NPT, G) M5 × 0,8 1/8 1/4 3/8

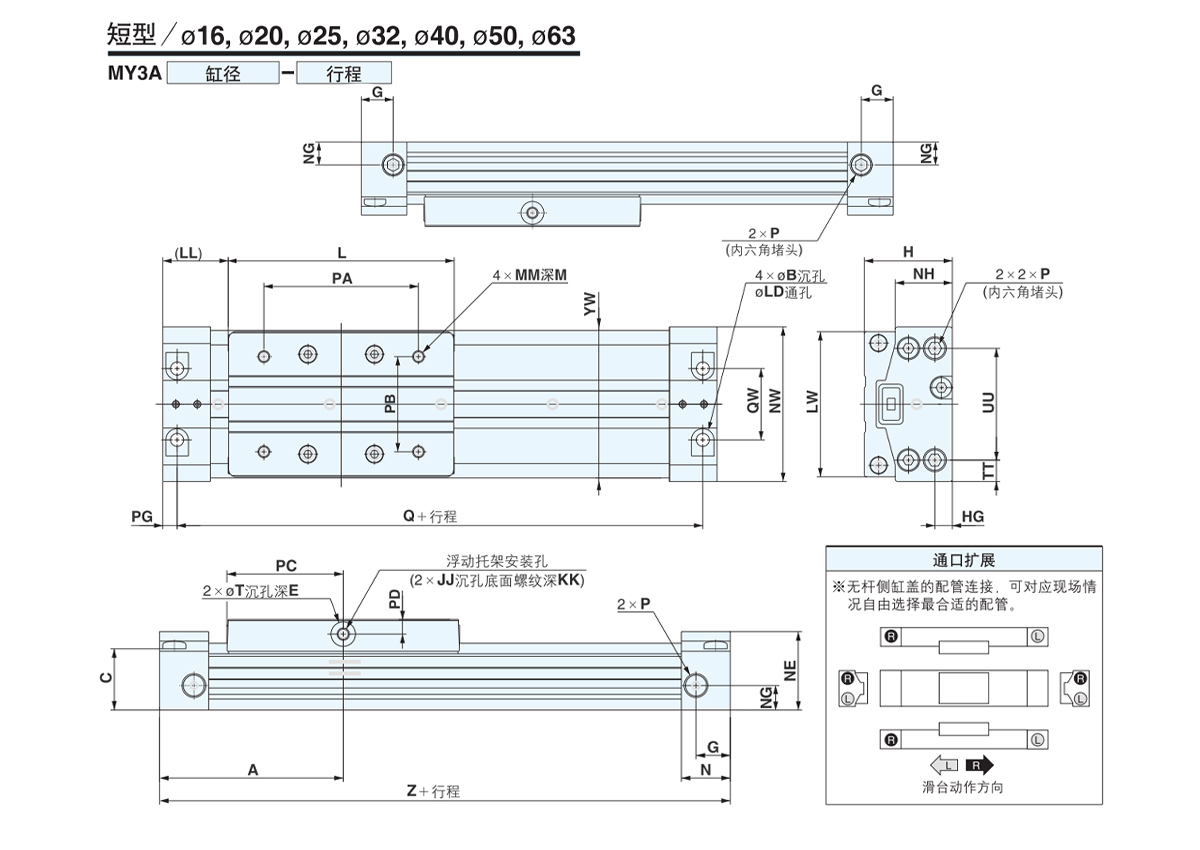

  • Modèle A B C E G H HG JJ KK L LD L.L. LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4 × 0,7 5 65 3.5 22.5 41 6 M4 × 0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4 × 0,7 8.5 80 4.5 24 51 6 M4 × 0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5 × 0,8 7.5 95 5.5 27.5 61 8 M5 × 0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5 × 0,8 7.5 128 6.6 32.5 76 8 M5 × 0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8 × 1,25 22 220 11 50 134 16 M8 × 1,25 31
    Modèle NE NG NH NO P AP P.B. PC PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5 × 0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5 × 0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc, TNP, G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc, TNP, G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 RC, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc, TNP, G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc, TNP, G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    Modèle A B C E G H HG JJ KK L LD L.L. LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4 × 0,7 5 65 3.5 28.5 41 6 M4 × 0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4 × 0,7 8.5 80 4.5 34 51 6 M4 × 0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5 × 0,8 7.5 95 5.5 41.5 61 8 M5 × 0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5 × 0,8 7.5 128 6.6 48.5 76 8 M5 × 0,8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8 × 1,25 22 220 11 68 134 16 M8 × 1,25 31

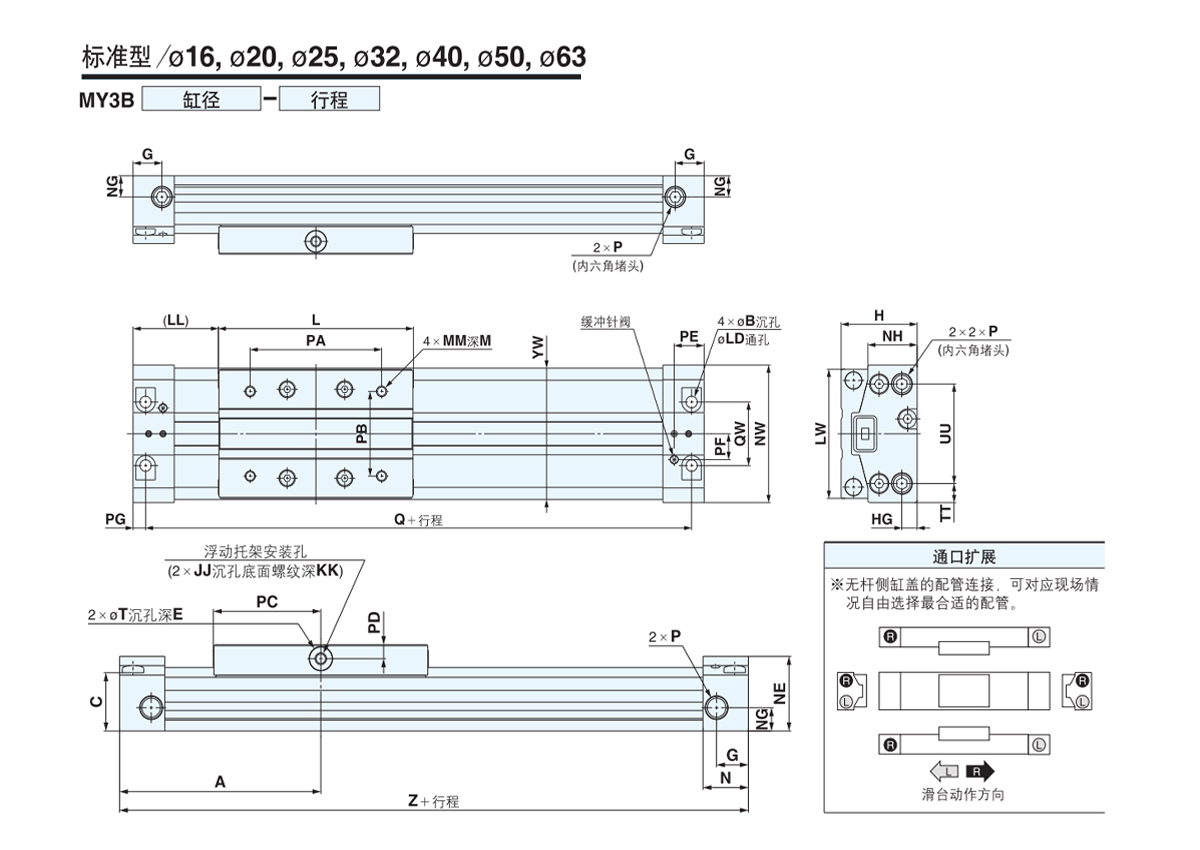

    Modèle NE NG NH NO P AP P.B. PC PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5 × 0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5 × 0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc, TNP, G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc, TNP, G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 RC, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc, TNP, G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc, TNP, G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

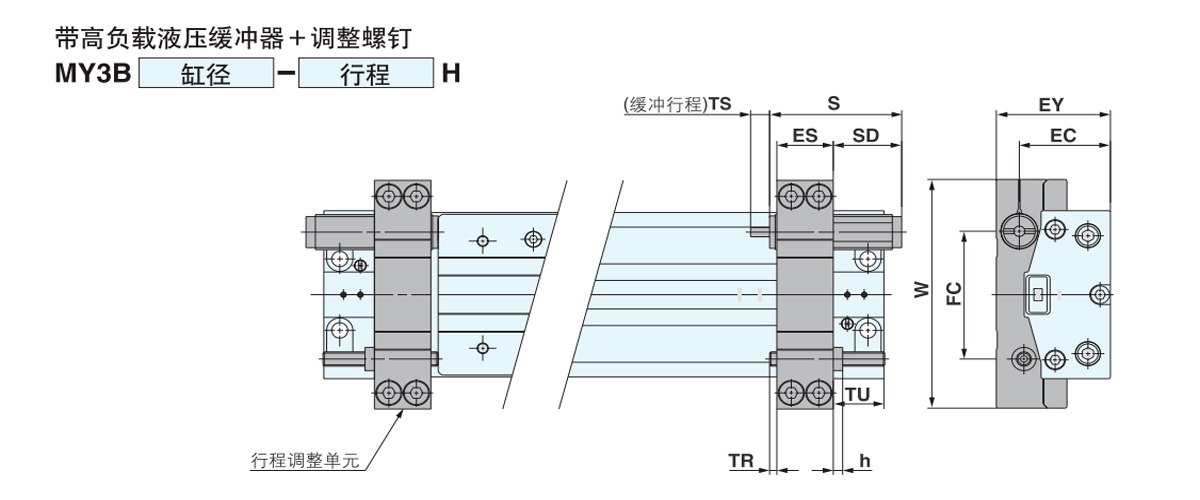

    Convient aux cylindres ES CE EY FC h S SD TS TR TU W Modèle de tampon hydraulique
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

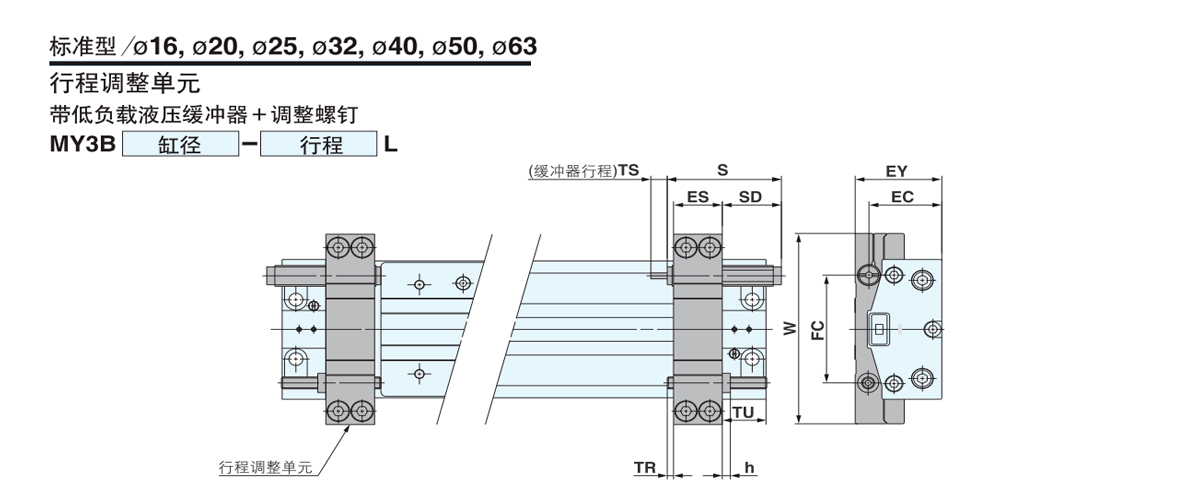

    Convient aux cylindres ES CE EY FC h S SD TS TR TU W Modèle de tampon hydraulique
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

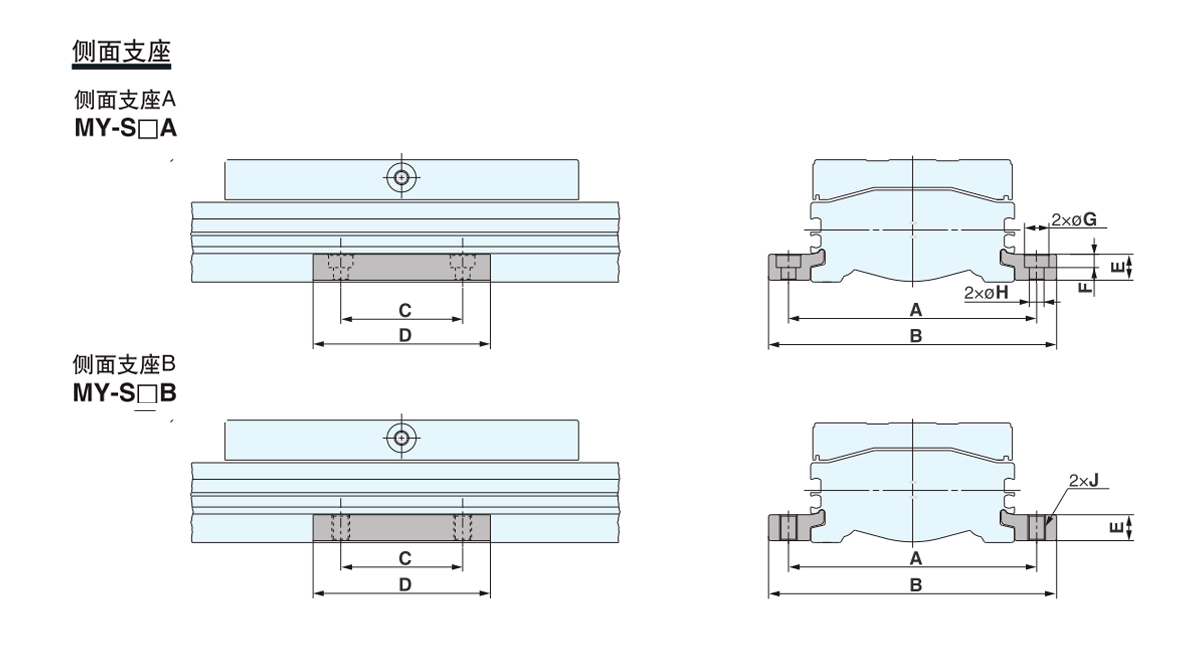

    Modèle Convient aux cylindres A B C D E F G H J
    MON-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4 × 0,7
    MON-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5 × 0,8
    MON-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MON-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8 × 1,25
    MY3A40 ·MY3B40 112 130
    MON-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MY3A63 ·MY3B63 160 182
    Remarque : Les supports latéraux sont expédiés par paires (gauche et droite).
