Cylindre mince série SDA Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre mince / Cylindre mince série SDA

Cylindre mince série SDA Cylindre mince série SDA Cylindre mince série SDA Cylindre mince série SDA Cylindre mince série SDA
  • Cylindre mince série SDA
  • Cylindre mince série SDA
  • Cylindre mince série SDA
  • Cylindre mince série SDA
  • Cylindre mince série SDA
Cylindre mince

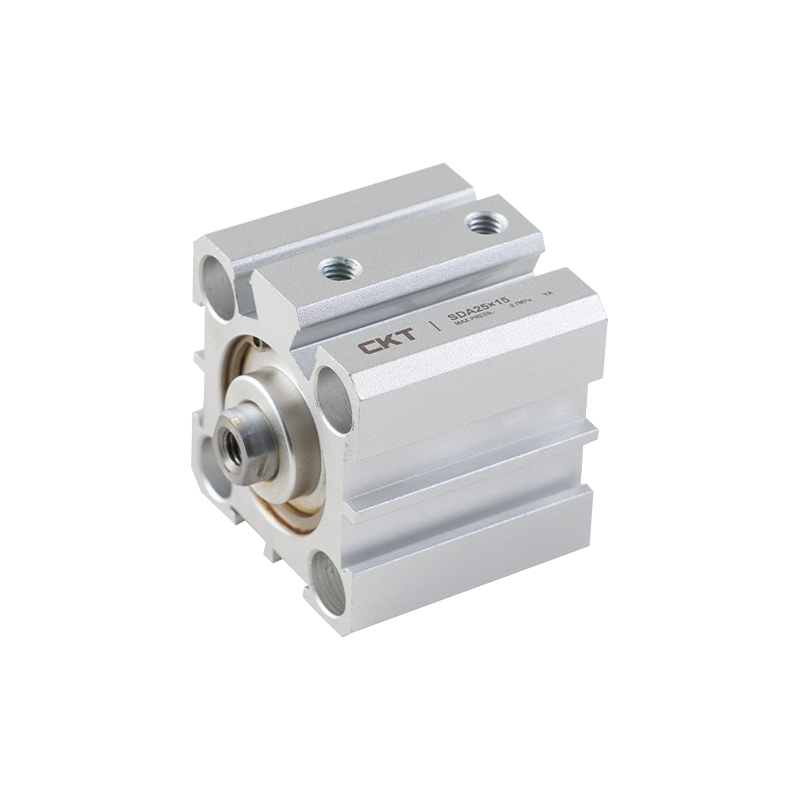

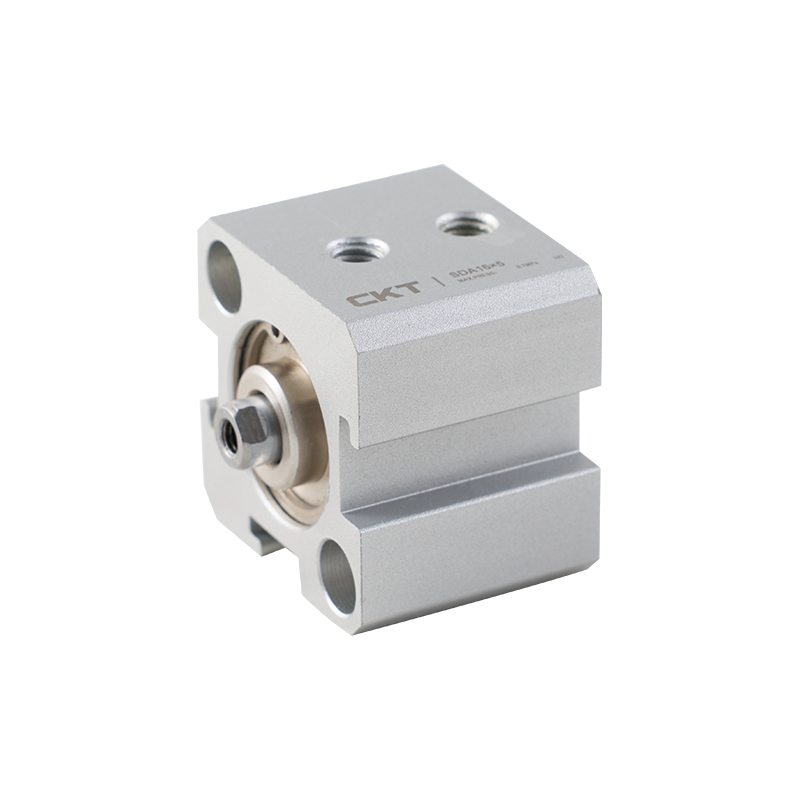

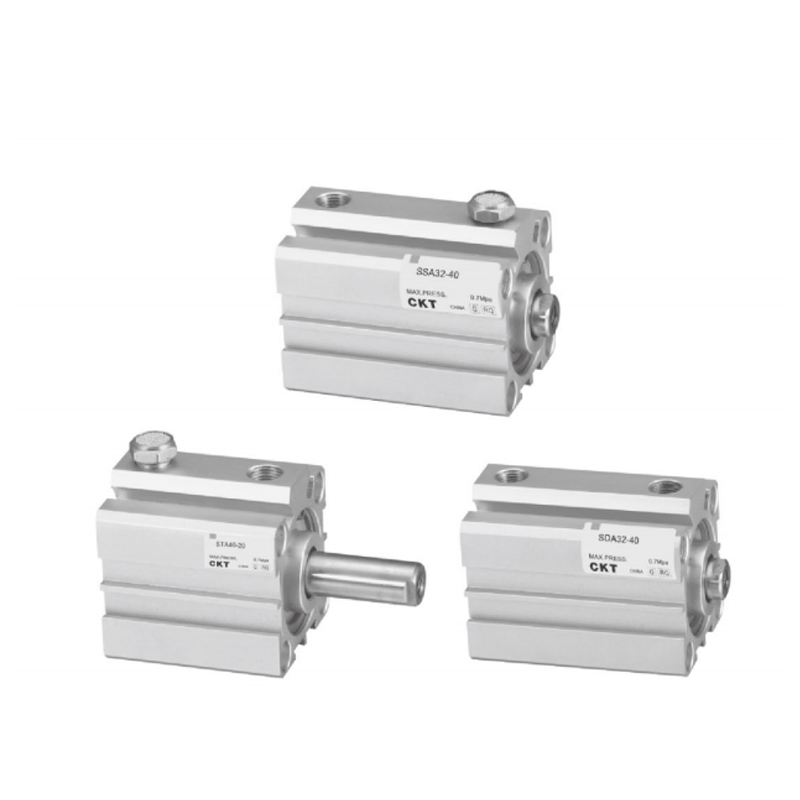

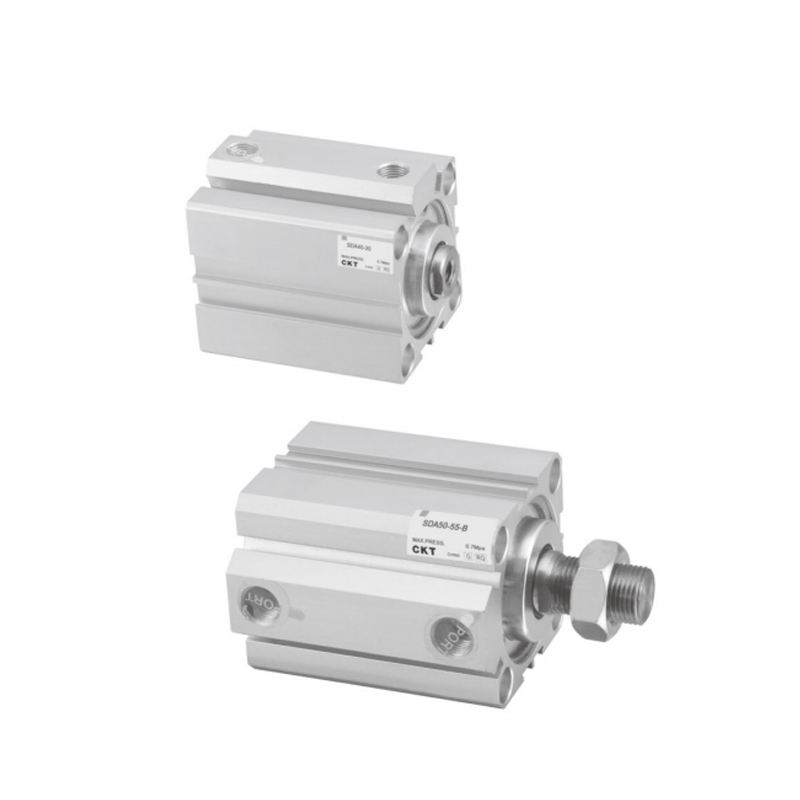

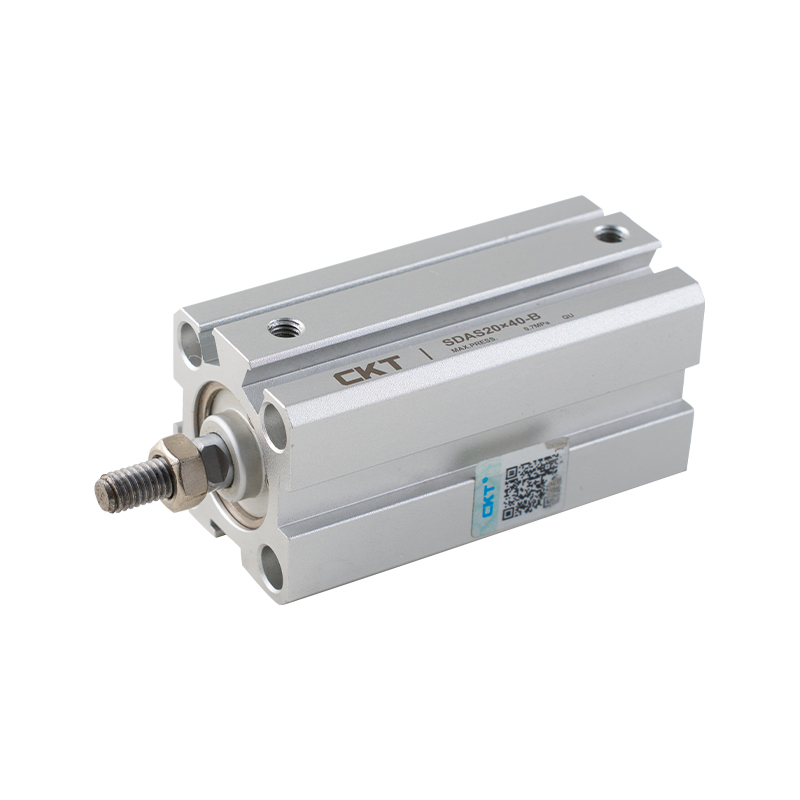

Cylindre mince série SDA

Fin et léger
Tout en conservant la précision de mouvement et la durée de vie du produit existantes, sa longueur totale n'est que de 1/2 à 1/3 de celle d'un cylindre général. Il profite de ses caractéristiques fines et légères.


Facile à installer
La méthode d'installation intégrée ne nécessite aucun accessoire pour répondre aux exigences d'économie d'espace.


Facile à entretenir
La conception adopte une méthode d'assemblage simple, pratique pour l'installation, le démontage et la maintenance.


Interrupteur magnétique
La rainure de montage est réservée sur la périphérie du corps, ce qui rend extrêmement simple l'installation et la fixation de l'interrupteur magnétique et le réglage de sa position.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Vérin double effet mince à double axe série SDAD
SUIVANT :Nouveau cylindre mince série CQS

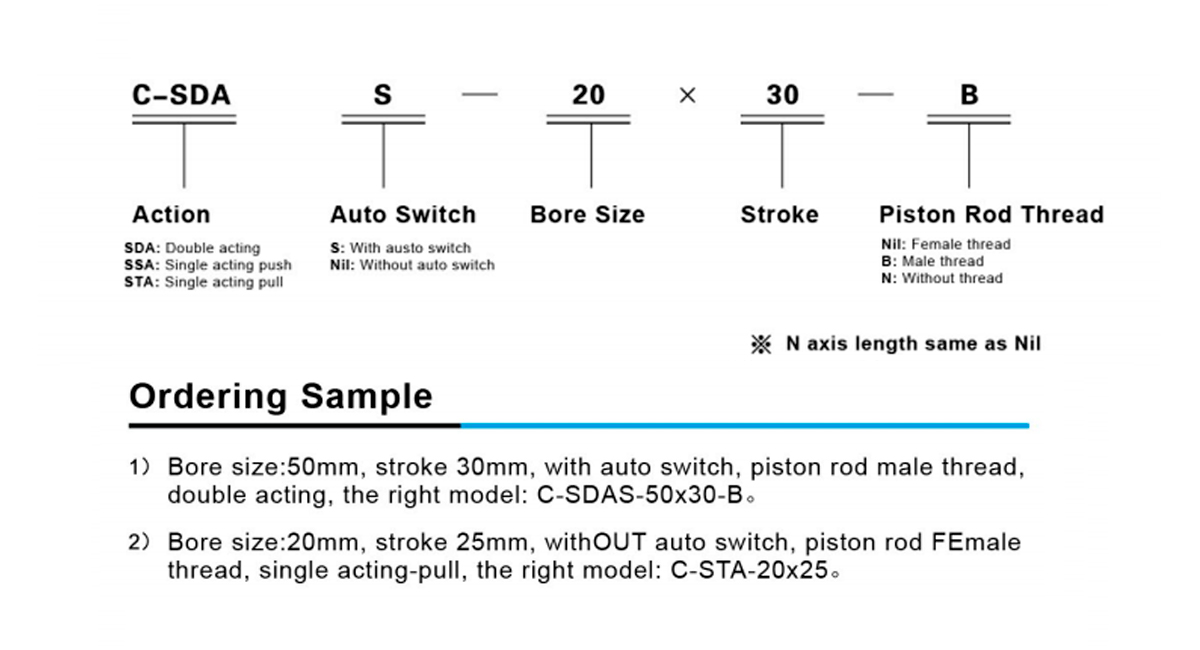

  • Taille d'alésage (mm) 12 16 20 25 32 40 50 63 80 100
    Action Double effet
    Simple effet-pousser               Simple effet-tirer -
    Fluide Aérien
    Fonctionnement
    Plage de pression
    kgf/cm²     		Double effet 1~9
    Simple effet 2~9 -
    Pression d'épreuve kgf/cm² 13.5
    Fonctionnement Temperature Range℃ -5~70
    Fonctionnement Speed
    Plage    mm/s     		Double effet 30~500
    Simple effet 50~500
    Coussin Tampon pare-chocs
    Taille du port M5 × 0,8 PT1/8 PT1/4 TP3/8

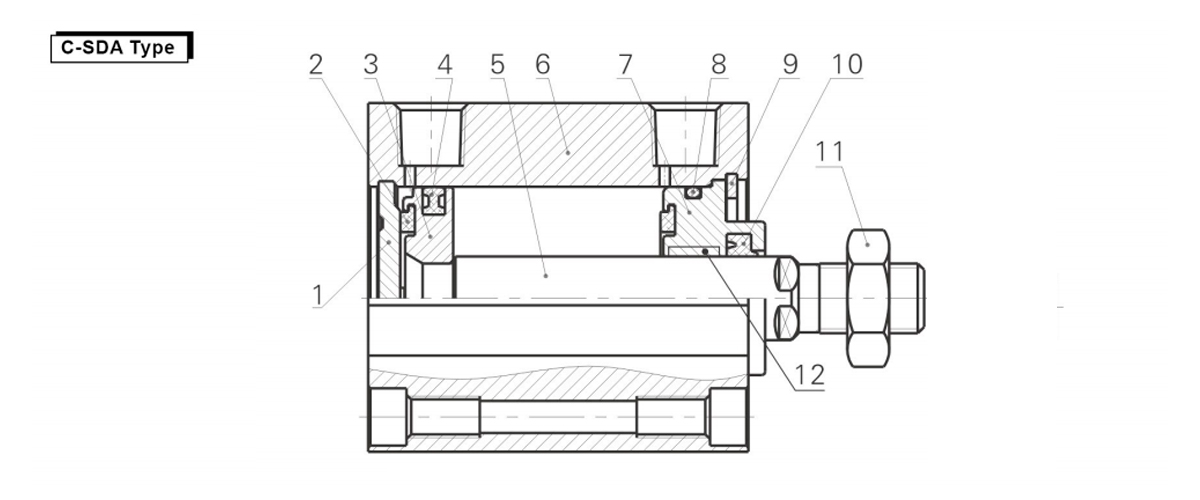

  • Article Nom Matériel Article Nom Matériel
    1 Couverture arrière 6060-T5 2 Coussinet de pare-chocs pour piston Unité centrale
    3 Piston 6061-T6 4 Piston de type double O NBR
    5 Tige de piston Acier au carbone moyen (chromage dur) 6 Corps principal 6063-T5
    7 Couverture  60611-T6 8 Couverture  O ring NBR
    9 Anneau de saut de type C Acier à ressort 10 Couverture  seal ring NBR
    11 Noix Acier au carbone 12 Bagues Matériaux résistants à l'usure

    Pièce de rechange/bague d'étanchéité
    Article Nom Matériel Composants
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Bague d'étanchéité de tige NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Bague d'étanchéité du piston APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Joint torique du couvercle avant Ø12×1,5 Ø16×1,5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    Modèle de bague d'étanchéité C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

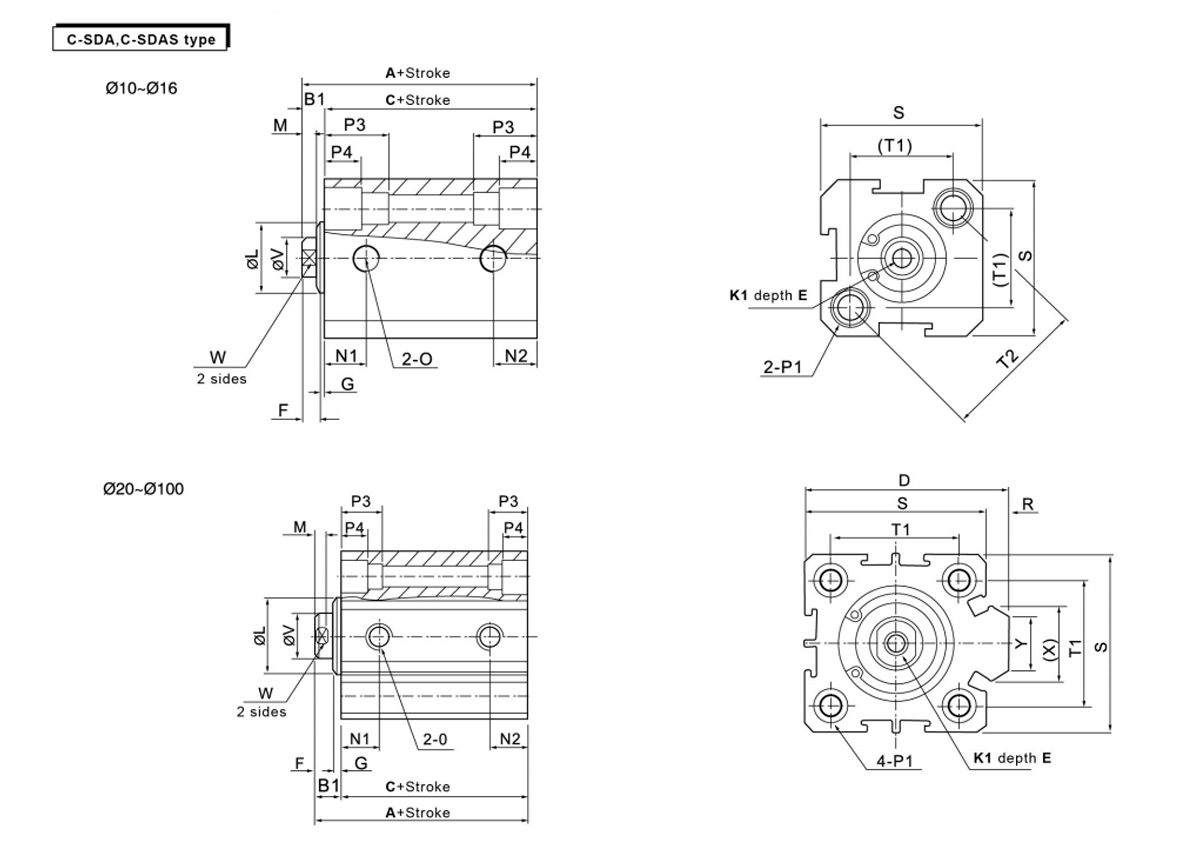

    Formulaireulaireulaire Norme Avec commutateur automatique B1 D E F G K1 L M N1 N2
    Alésage/ISymbole A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3 × 0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5 × 0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8 × 1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18 × 1,5 55 4 16 20.5 16 20.5

    Alésage/ISymbole O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Des deux côtés : φ8,2, filetage M6×1,0, trou traversant : φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Des deux côtés : φ8,2, filetage M6×1,0, trou traversant : φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Des deux côtés : φ10, filetage M8×1,25, trou traversant : φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Des deux côtés : φ11, filetage M8×1,25, trou traversant : φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Des deux côtés : φ11, filetage M8×1,25, trou traversant : φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Des deux côtés : φ14, filetage M12×1,75, trou traversant : φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Des deux côtés : φ17,5 filetage M14x2 trou traversant : φ11,3 30 13 10 114 90 - 32 27 35 260

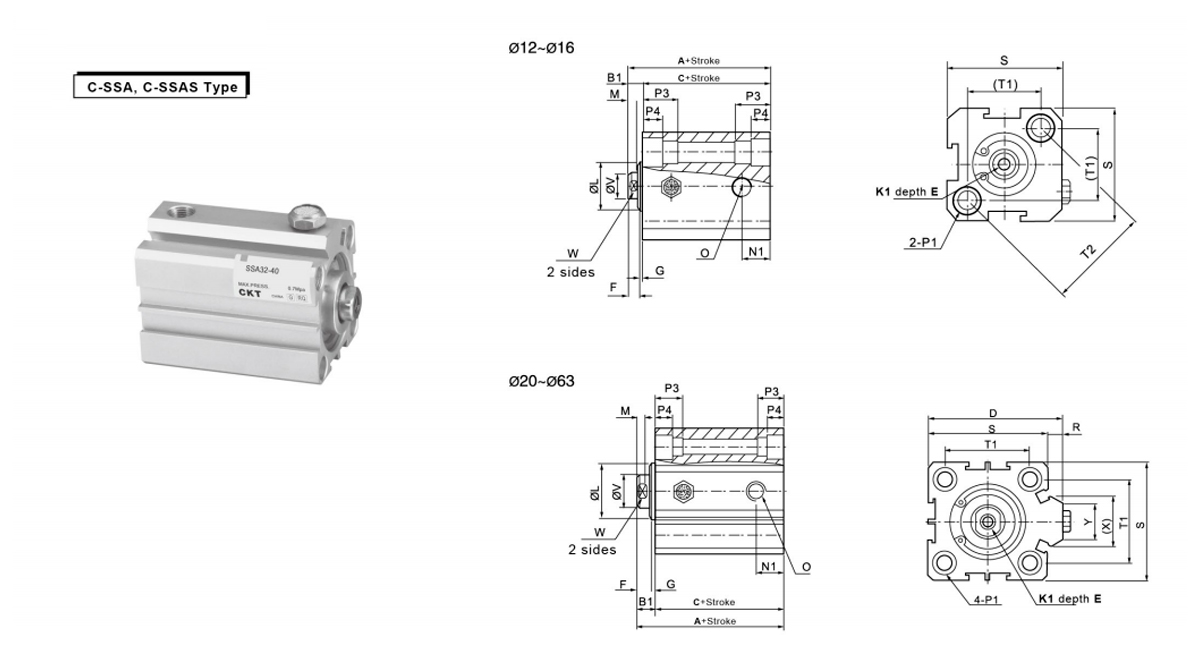

    Formulaireulaireulaire Sans commutateur automatique Avec commutation auto  B1 D E F G K1 L M N1
    Alésage/ISymbole A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3 × 0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5 × 0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8 × 1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Alésage/ISymbole O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Des deux côtés : φ6,5 filetage M5×0,8 trou traversant : φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Des deux côtés : φ6,5 filetage M5×0,8 trou traversant : φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Des deux côtés : φ6,5 filetage M5×0,8 trou traversant : φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Des deux côtés : φ8,2 filetage M6×1,0 trou traversant : φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Des deux côtés : φ8,2 filetage M6×1,0 trou traversant : φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Des deux côtés : φ10 filetage M8×1,25 trou traversant : φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Des deux côtés : φ11 filetage M8×1,25 trou traversant : φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Des deux côtés : φ11 filetage M8×1,25 trou traversant : φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

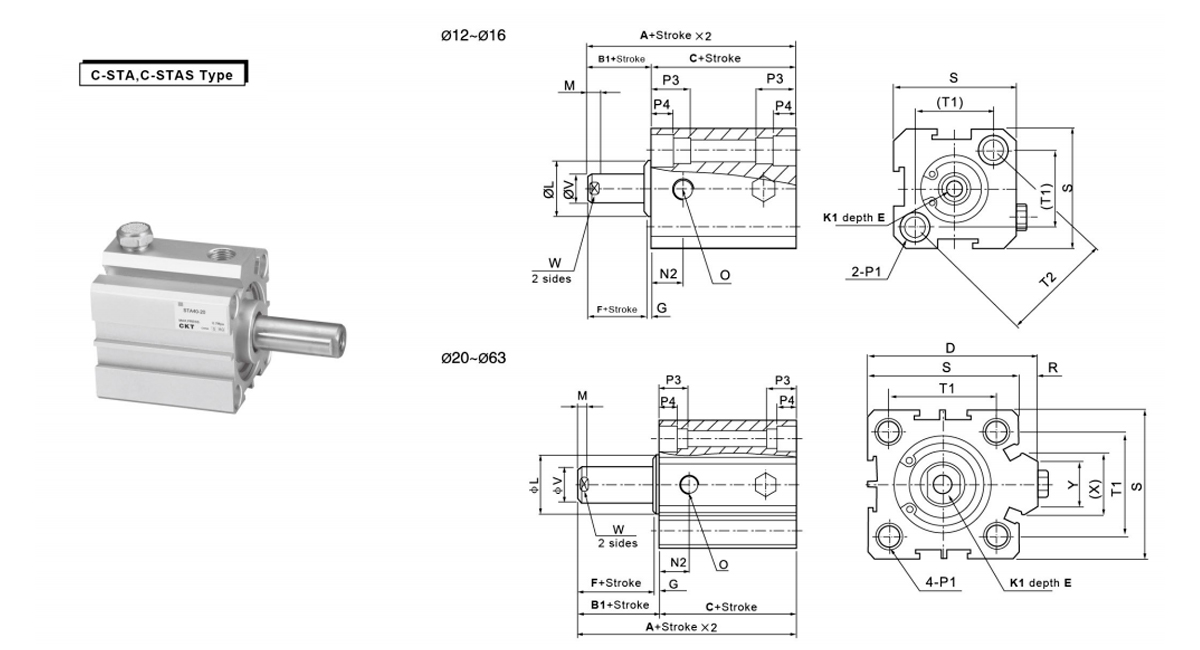

    Formulaireulaireulaire Sans commutateur automatique Avec commutation auto  B1 D E F G K1 L M N2
    Alésage/ISymbole A C A C
    Accident vasculaire cérébral ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3 × 0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3 × 0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5 × 0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8 × 1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Alésage/ISymbole O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Des deux côtés : φ8,2, filetage M6×1,0, trou traversant : φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Des deux côtés : φ8,2, filetage M6×1,0, trou traversant : φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Des deux côtés : φ10, filetage M8×1,25, trou traversant : φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Des deux côtés : φ11, filetage M8×1,25, trou traversant : φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Des deux côtés : φ11, filetage M8×1,25, trou traversant : φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

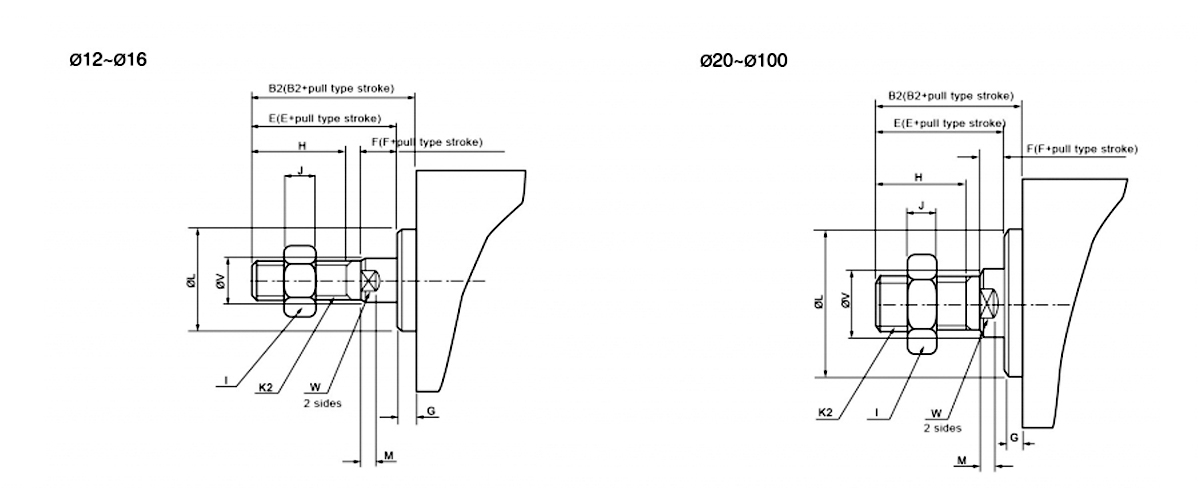

    Alésage/ISymbole B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5 × 0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5 × 0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6 × 1,0 13 3 8 6
    25 23 21 4 2 15 12 6 M8 × 1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10 × 1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18 × 1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18 × 1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22 × 1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
