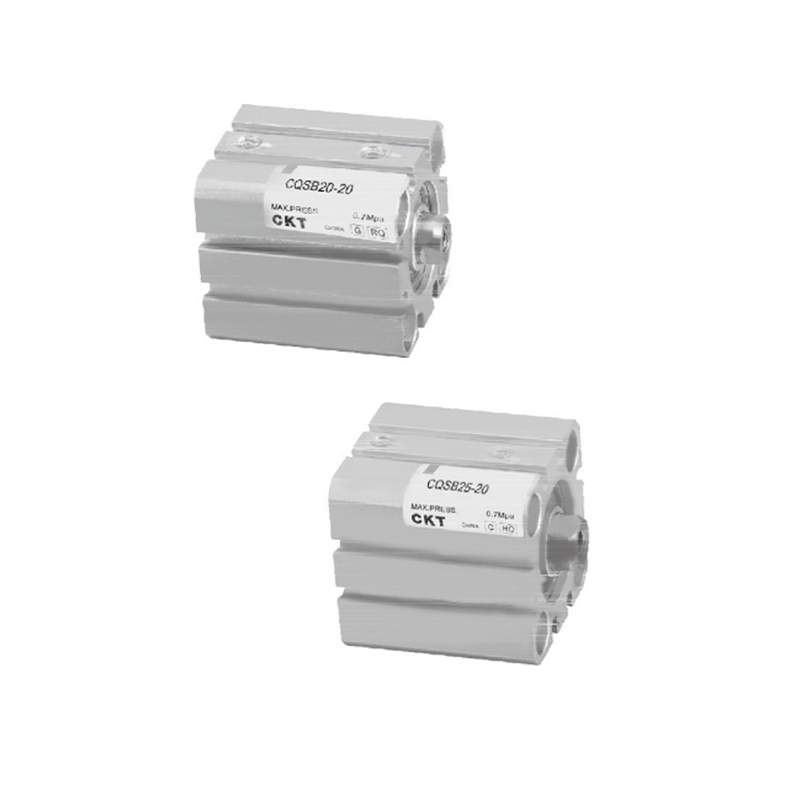

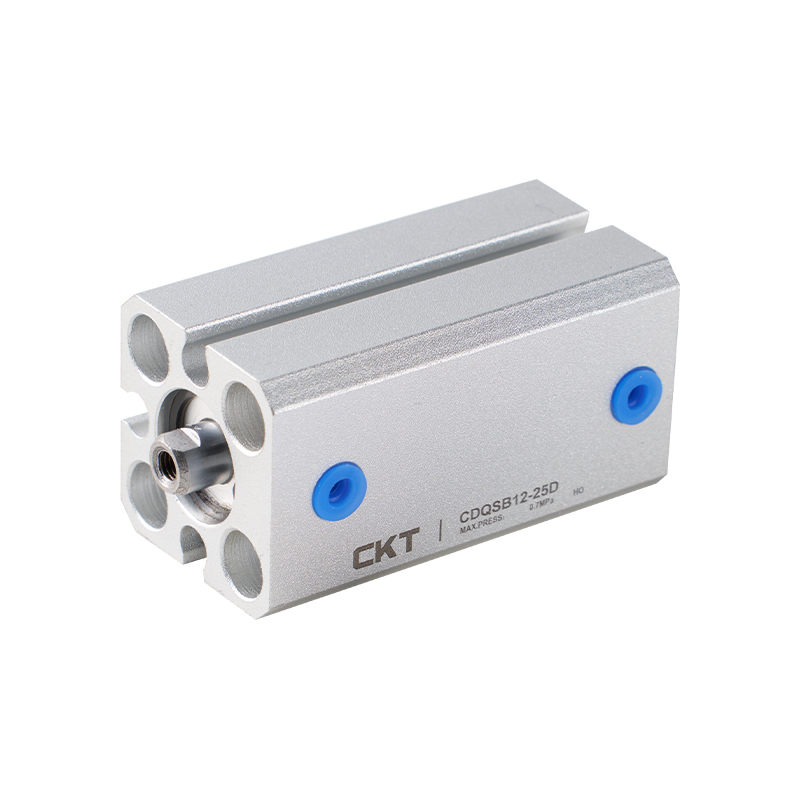

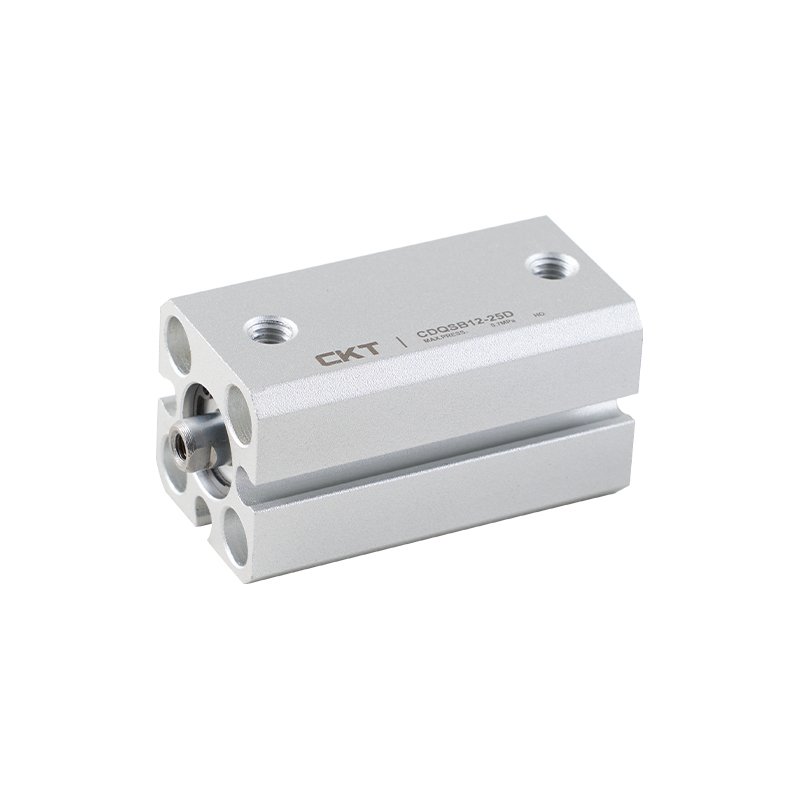

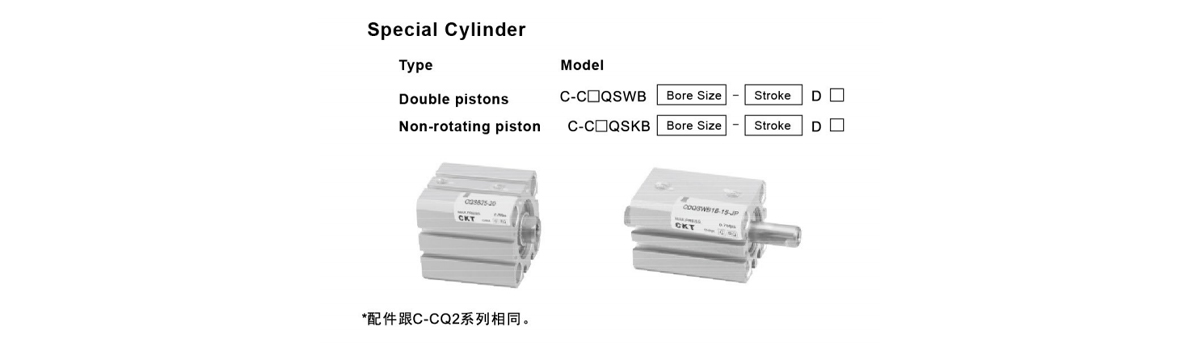

Nouveau cylindre mince série CQS

En tant qu'actionneur pneumatique efficace dans le domaine de l'automatisation industrielle moderne, le nouveau cylindre mince de la série CQS a réussi à optimiser de manière coordonnée l'occupation de l'espace et la configuration fonctionnelle grâce à une innovation structurelle, offrant une solution d'entraînement plus flexible pour une disposition compacte des équipements.

1. Conception de compatibilité d'installation multidirectionnelle
Le corps du cylindre intègre une interface d'installation de commutateur magnétique multidimensionnel. Parmi elles, la spécification de petit diamètre de cylindre fournit une surface de référence d'installation à trois voies, et les spécifications de diamètre moyen et grand de cylindre sont étendues à un mode d'installation à quatre côtés comprenant la surface de référence de port, ce qui améliore considérablement la liberté de disposition et l'adaptabilité de l'élément de détection.

2. Architecture d'optimisation de l'utilisation de l'espace
En adoptant une configuration compacte à compression positive, les composants clés du mouvement sont topologiquement optimisés. Dans le but de maintenir des performances de sortie standard, l'occupation de l'espace axial et radial est simultanément réduite, libérant ainsi les ressources d'espace internes de l'équipement.

3. Structure d'installation composite
La base intègre une pénétration traversante et des supports d'installation doubles intégrés filetés. Grâce à une conception d'interface modulaire, il est compatible avec les exigences de connexion des mécanismes traditionnels, réduit la complexité de l'intégration du système et prend en charge un déploiement rapide dans plusieurs scénarios.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre mince série SDA
SUIVANT :Cylindre mince série CQM (type à tige de guidage)
  • Taille d'alésage (mm) 12 16 20 25
    Fluide Aérien
    Action Double effet, simple effet : rappel/extension du ressort
    Pression de preuve 1.5MPa{15.3kgf/cm²}
    Pression de fonctionnement maximale 1.0MPa{10.2kgf/cm²}
    Température ambiante et du fluide -10 ℃ ~ 60 ℃

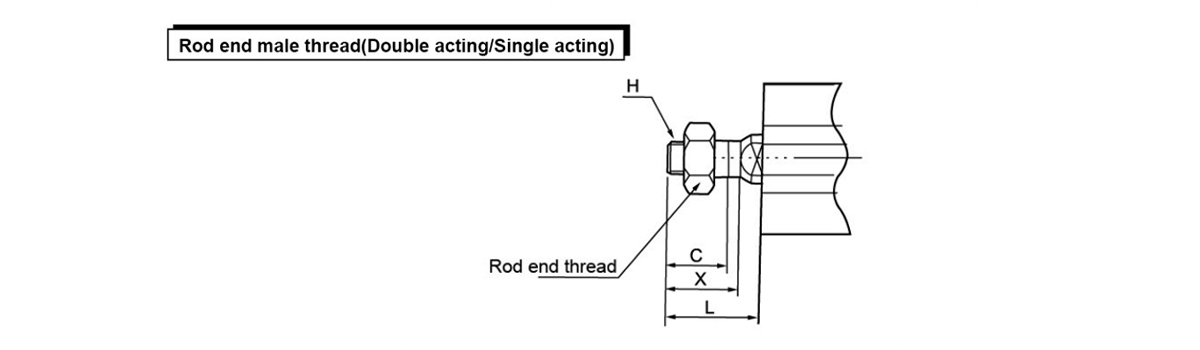

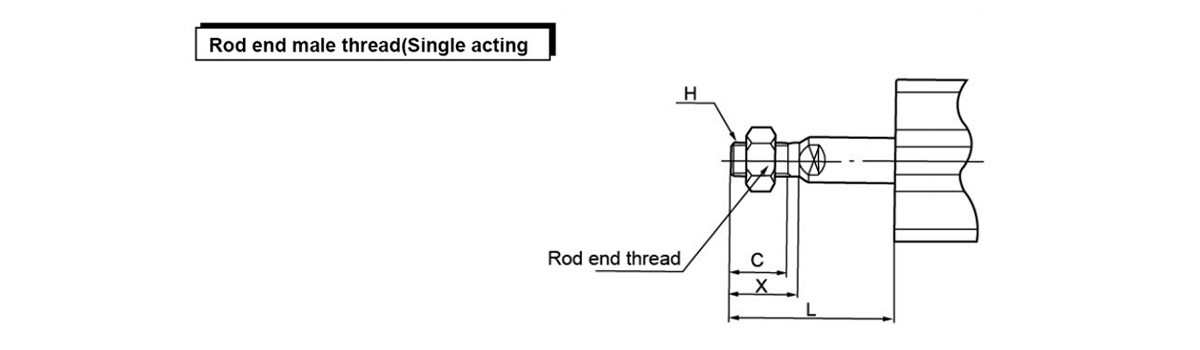

    Filetage d'extrémité de tige Filetage femelle (standard), filetage mâle (option)
    Coussin Néant
    Vitesse des pistons 50 ~ 500 mm/s
    Tolérance de longueur de course 1
    *Lubrification Non requis
    Montage Trou traversant, les deux extrémités taraudées (universel)
    Taille du port M5 × 0,8
    *Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification.

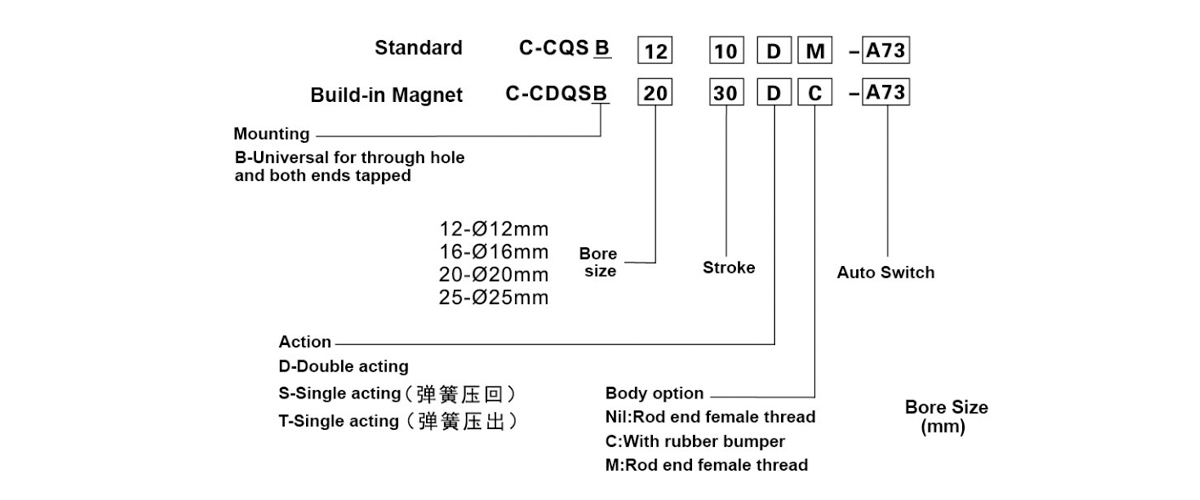

  • Course/modèle de commutation automatique
    Taille d'alésage
    (mm)     		Course standard (mm) Commutation automatique
    Double effet Simple effet Type d'installation du tunnel
    12 5,10,15
    20,25,30,     		510 L93(V)
    M9N(V)
    M9B(V)
    F9BA     		L96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

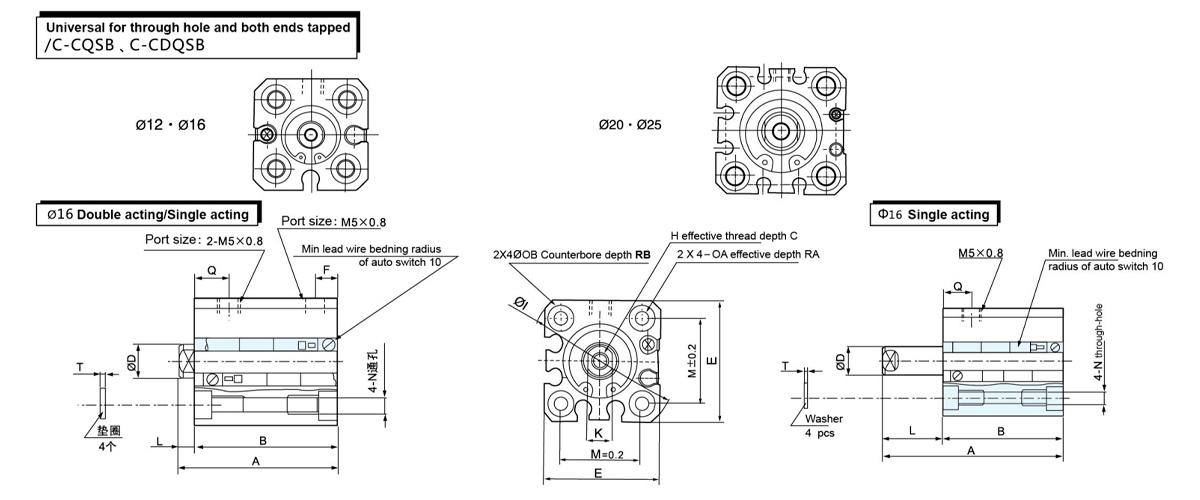

  • Dimension pour double effet/simple effet
    En vigueur
    Taille d'alésage
    (mm)     		Norme
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3 × 0,5 32 5 15.5 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4 × 0,7 38 6 20 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5 × 0,8 47 8 25.5 5.4 M6 × 1,0 9 10 7 1 9
    25 12 12 40 M6 × 1,0 52 10 28 5.4 M6 × 1,0 9 10 7 1 11

    Double effet (ST=Course)
    En vigueur
    Taille d'alésage
    (mm)     		Accident vasculaire cérébral
    Gamme
    (mm)     		Type de base Aimant intégré
    A B F L Q A B
    12 5~30 20,5 ème 17ème 5 3.5 7.5 25,5 m 22ème
    16 5~30 20,5 ème 17ème 5 3.5 7.5 25,5 m 22ème
    20 5~50 24ème 19,5 ème 5.5 4.5 9 34ème 29,5 m
    25 5~50 27,5 ème 22,5 m 5.5 5 11 37,5 m 32,5 m

    Simple effet (ST=Course)

    En vigueur
    Taille d'alésage
    (mm)
    Accident vasculaire cérébral
    Gamme
    (mm)     		Norme Aimant intégré
    A B F L A B
    5ÈME 10ST 5ÈME 10ST 5ÈME 10ST 5ÈME 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5


    En vigueur
    Taille d'alésage
    (mm)     		C H L X
    12 9 M5 × 0,8 14 10.5
    16 10 M6 × 1,0 15.5 12
    20 12 M8 × 1,25 18.5 14
    25 15 M10 × 1,25 22.5 17.5

    En vigueur
    Taille d'alésage
    (mm)     		C H L X
    5ÈME 10ST
    12 9 M5 × 0,8 19 24 10.5
    16 10 M6 × 1,0 20.5 25.5 12
    20 12 M8 × 1,25 23.5 28.5 14
    25 15 M10 × 1,25 27.5 32.5 17.5

    Simple effet (ST=Itinéraire)

    En vigueur
    Taille d'alésage
    (mm)
    Accident vasculaire cérébral
    Gamme
    (mm)     		Norme Aimant intégré
    A B L Q A B
    5ÈME 10ST 5ÈME 10S 5 ST 10ST 5ÈME 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
