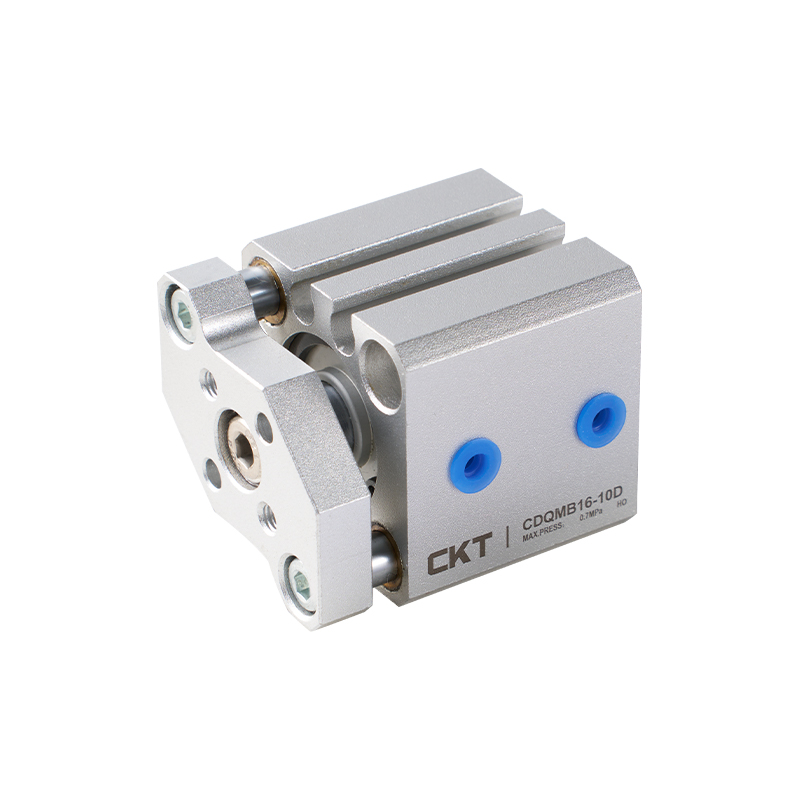

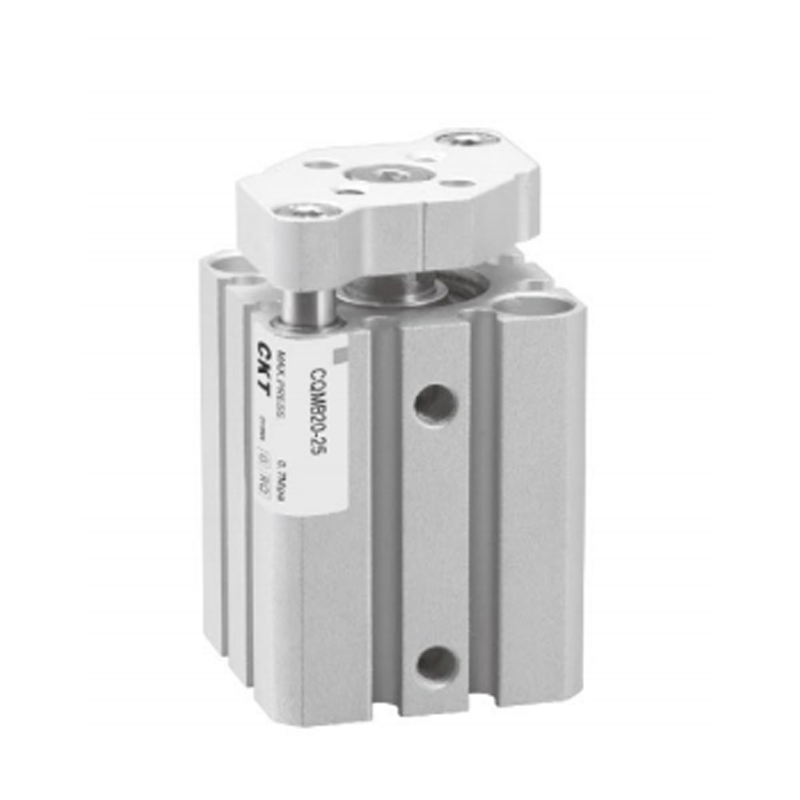

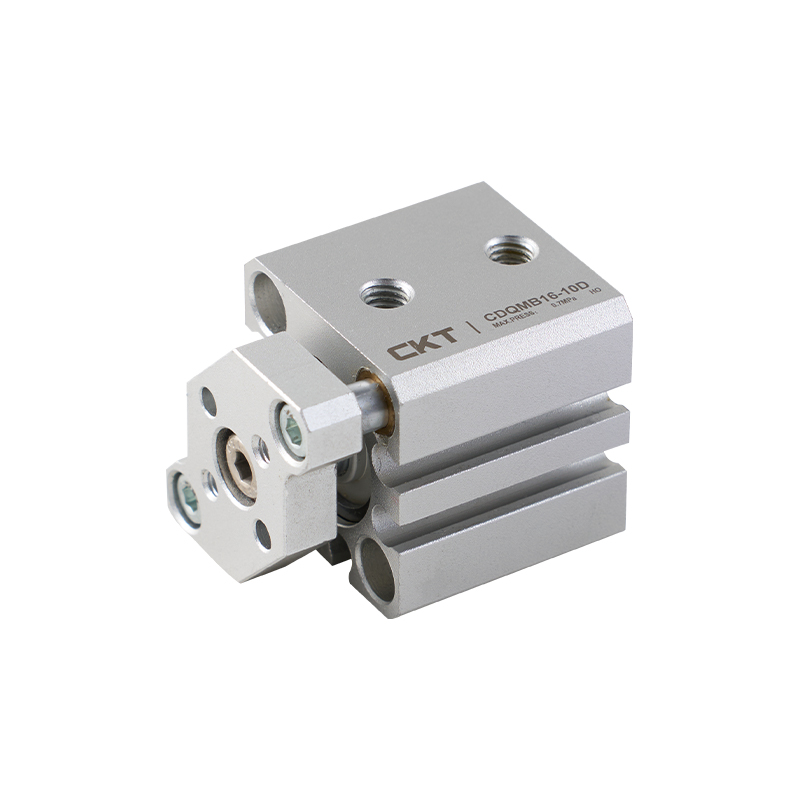

Cylindre mince série CQM (type à tige de guidage)

Le cylindre mince de la série CQM (type à tige de guidage) est conçu pour un guidage à haute rigidité et des conditions d'espace compact. Il intègre des fonctions de support de charge et anti-torsion via une structure à double tige de guidage pour répondre aux besoins de positionnement de précision.

1. Structure standardisée et renforcée
Conformément aux spécifications standard JIS, il adopte une conception intégrée à double tige de guidage pour garantir la rigidité structurelle et la stabilité opérationnelle.

2. Adaptabilité de l'espace
Le corps compact réduit considérablement les besoins en espace d'installation et convient aux scénarios d'automatisation limités en espace.

3. Capacité de charge anti-excentrique composite
Le système à double tige de guidage supprime simultanément le décalage de rotation, offre d'excellentes performances anti-flexion et anti-torsion et s'adapte aux conditions de charge asymétriques.

4. Compatibilité de charge élevée
Le mécanisme de tige de guidage peut supporter des charges de mouvement et des forces latérales importantes, réduisant ainsi l'effet de contrainte des conditions en porte-à-faux sur le corps du vérin.

5. Contrôle du guide de précision
La précision finale de non-rotation est ≤ ± 0,2°, garantissant une trajectoire de mouvement linéaire de haute précision.

6. Compatibilité des installations
Les dimensions d'installation du corps principal sont interopérables avec la série de cylindres minces standard de mêmes spécifications, permettant un remplacement ou une mise à niveau rapide de l'équipement.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Nouveau cylindre mince série CQS
SUIVANT :Cylindre fin série CQ2 (grand alésage)

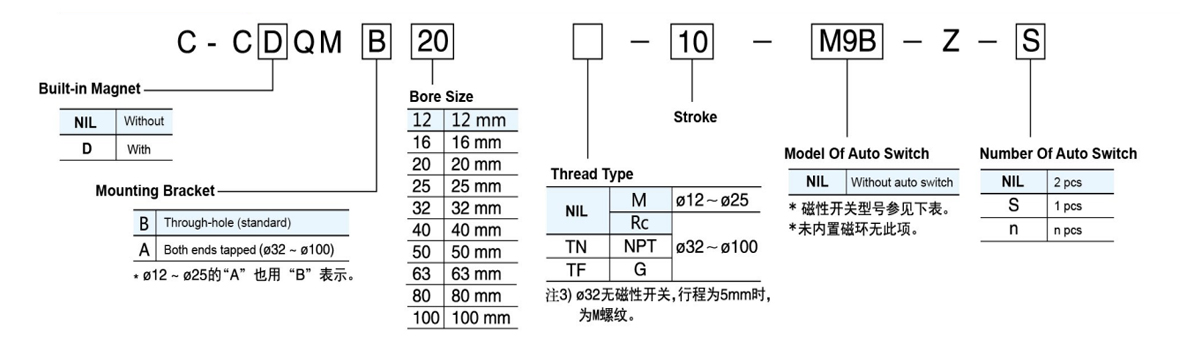

  • Action Tige simple, double effet
    Pression de fonctionnement maximale 1,0  MPa
    Min. Fonctionnement
    Pression     		Ø12,Ø16 0,12  MPa
    Ø20~0100 0,1  MPa
    Température ambiante et du fluide Sans détecteur : -10 ~ 70 ℃, avec détecteur : -10 ~ 60 ℃ (pas de gel).
    Coussin Pare-chocs des deux côtés
    Tolérance de longueur de course 10mm
    Vitesse des pistons Ø12~Ø40 50~500    mm/s
    Ø50~Ø100 50~300     mm/s

  • Alésage
    Taille
    (mm)     		Accident vasculaire cérébral
    Gamme

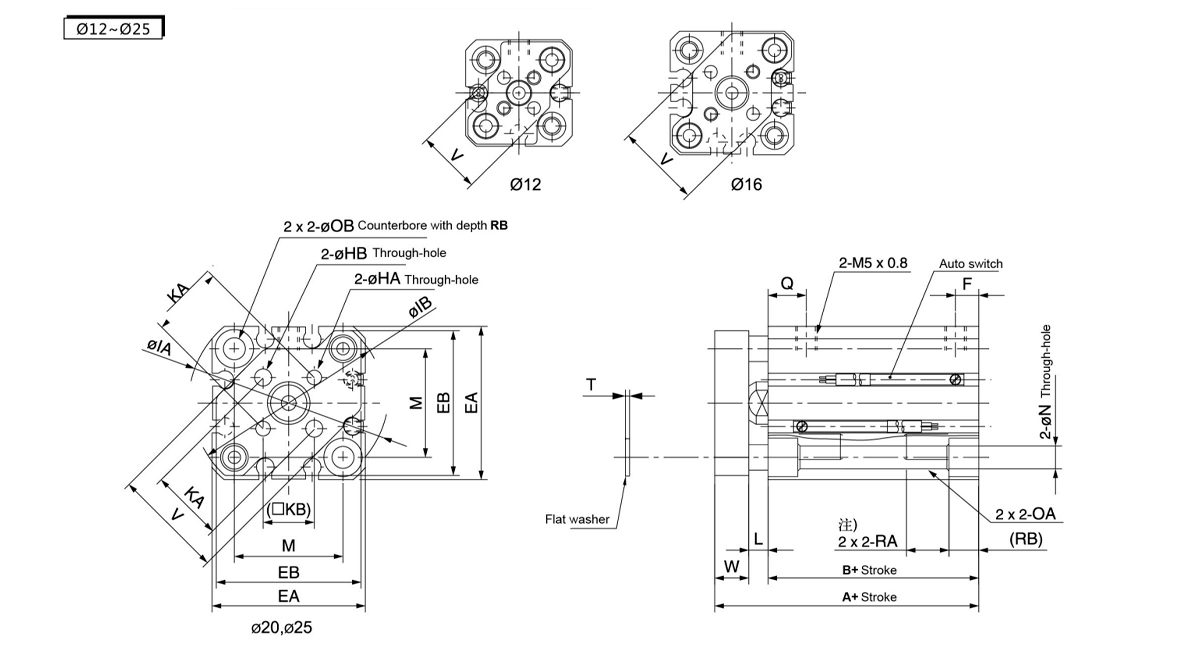

    (mm)     		Sans commutateur automatique Avec commutateur automatique EA EB F HA OA HB IA BI KA Ko L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3 × 0,5 M4 × 0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3 × 0,5 M4 × 0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4 × 0,7 M6 × 1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5 × 0,8 M6 × 1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Les deux extrémités taraudées  (C-CQMA)

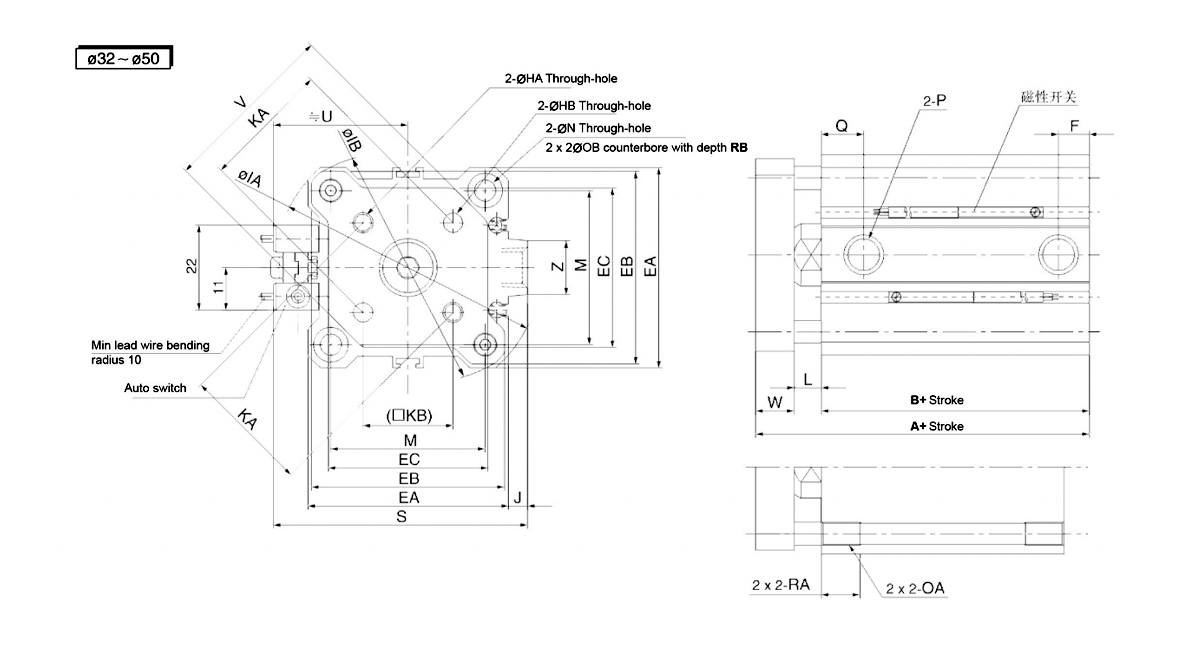

    Alésage Size
    (mm)     		HA OA HB IA BI J KA Ko L M N OB RA RB S U V W Z
    32 M5 × 0,8 M6 × 1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5 × 0,8 M6 × 1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6 × 1,0 M8 × 1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6 × 1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8 × 1,25 M12 × 1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12 × 1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Alésage Size
    (mm)
    Accident vasculaire cérébral Range

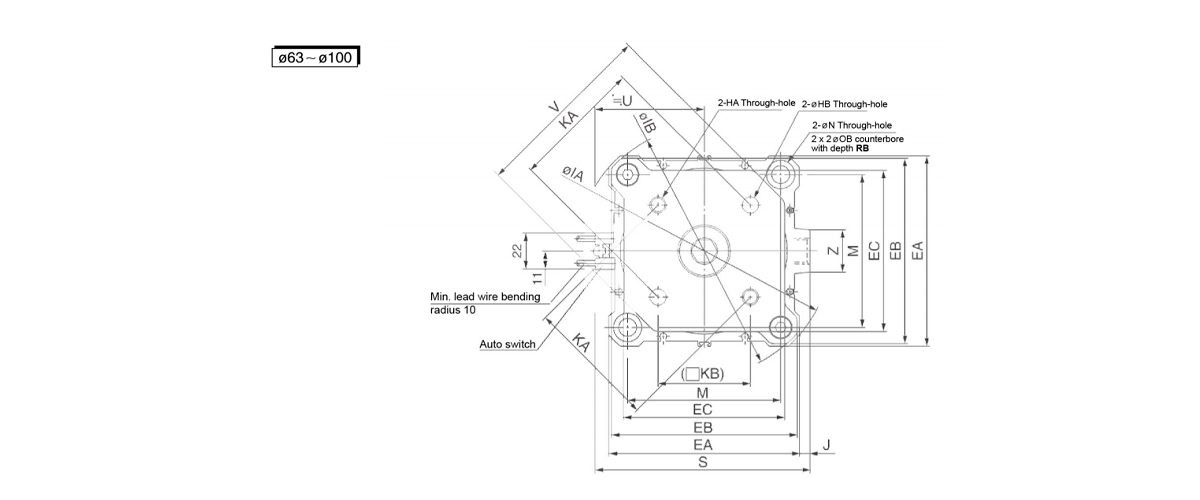

    (mm)     		Sans commutateur automatique Avec commutateur automatique EA EB CE
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5 × 0,8 - - 50 33 7.5 10.5 RC1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 RC1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 RC1/8 NPT1/8 G1/8 56.5 39.5 8 11 RC1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 RC1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 RC1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 RC1/4 NPT1/4 G1/4 66 46 10.5 15 RC1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 RC3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 RC3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 RC3/8 NPT3/8 G3/8 89 63 13 23 RC3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
