Cylindre fin série CQ2 (grand alésage)
  • Cylindre fin série CQ2 (grand alésage)
Cylindre mince

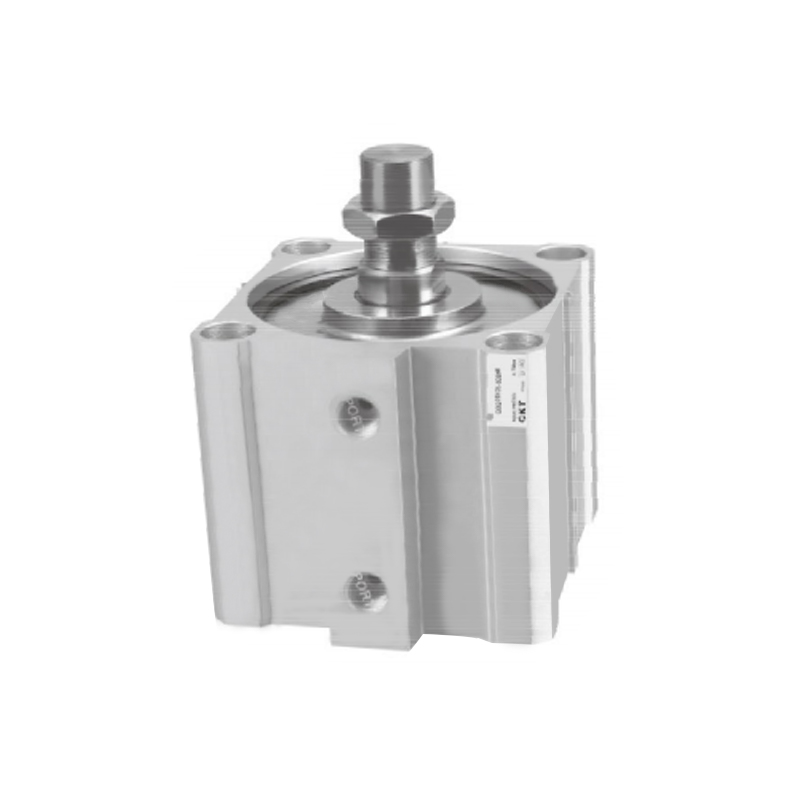

Cylindre fin série CQ2 (grand alésage)

Le cylindre mince de la série CQ2 (grand alésage) est connu pour son grand alésage et constitue une solution typique pour les composants d'entraînement dans les situations sensibles à l'espace dans le domaine de l'automatisation industrielle. Son concept de conception principal consiste à minimiser la taille de l'installation axiale tout en garantissant la force de sortie nécessaire, offrant ainsi une plus grande flexibilité pour la disposition des équipements.

• Conformité aux normes : Sa conception et sa fabrication répondent aux exigences des cahiers des charges industriels de base en vigueur.

• Liaison structurelle : Le corps du cylindre et le couvercle d'extrémité adoptent une méthode de verrouillage annulaire unique pour former une connexion stable et fiable avec des dimensions axiales extrêmement petites.

• Caractéristiques des parois intérieures : La paroi intérieure du corps du cylindre est traitée avec un processus spécial de renforcement de surface, ce qui lui confère une excellente résistance à l'usure et garantit une durabilité à long terme.

• Avantage spatial : La longueur axiale considérablement optimisée est sa caractéristique exceptionnelle, qui peut réduire efficacement la demande d'espace d'installation de l'équipement.

• Intégration de détection : La périphérie extérieure du corps du cylindre est conçue avec une structure de rainure standardisée pour faciliter l'installation et le positionnement rapides du capteur de détection de position de course.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre mince série CQM (type à tige de guidage)
SUIVANT :Cylindre fin série CQ2 (course longue)

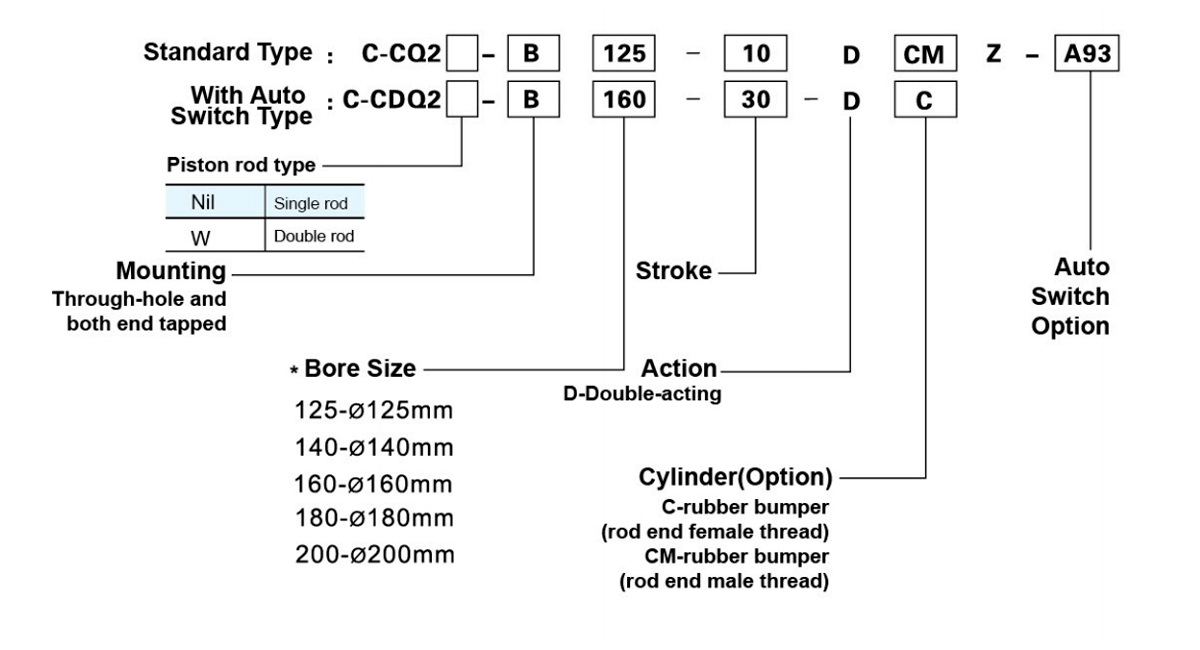

  • Taille d'alésage (mm) 125 140 160 180 200
    Fluide Aérien
    Action Double effet
    Pression de preuve 1,5 MPa (15,3 kgf/cm²)
    Pression de fonctionnement maximale 1,0 MPa (10,2 kgf/cm²)
    Pression minimale de fonctionnement 0,05 MPa (0,51 kgf/cm²)
    Température ambiante et du fluide -10 ~ 60 ℃
    Filetage d'extrémité de tige Filetage femelle (standard), filetage mâle (option)
    Coussin Pare-chocs en caoutchouc standard
    Vitesse du piston 50-500 mm/s 20-400 mm/s
    Tolérance de longueur de course 1.40
    *Lubrification Non requis
    Montage Houe traversante et taraudée aux deux extrémités
    Diamètre du tube RC(PT)3/8 Rc(PT)1/2
    *Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification.

  • Alésage

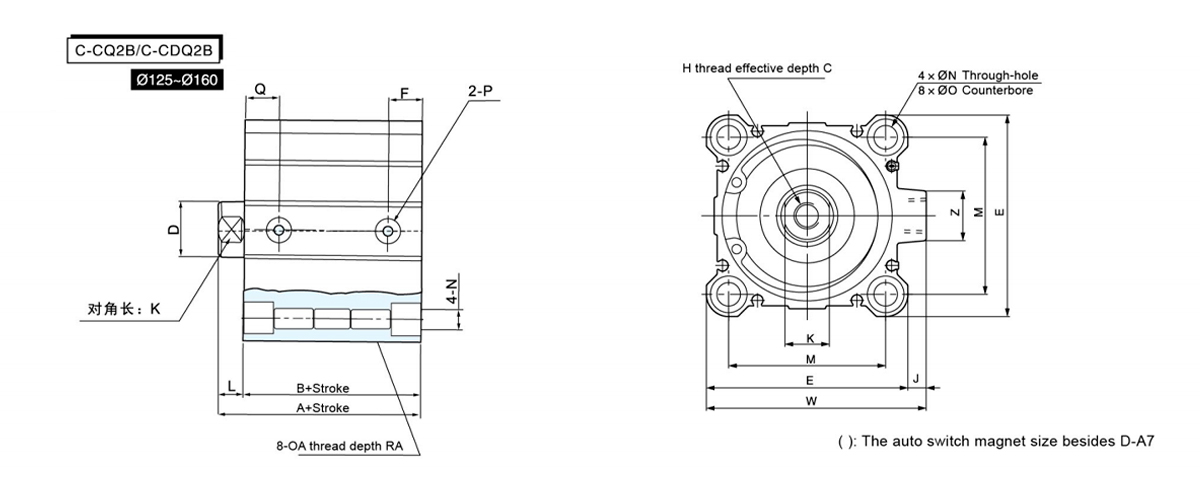

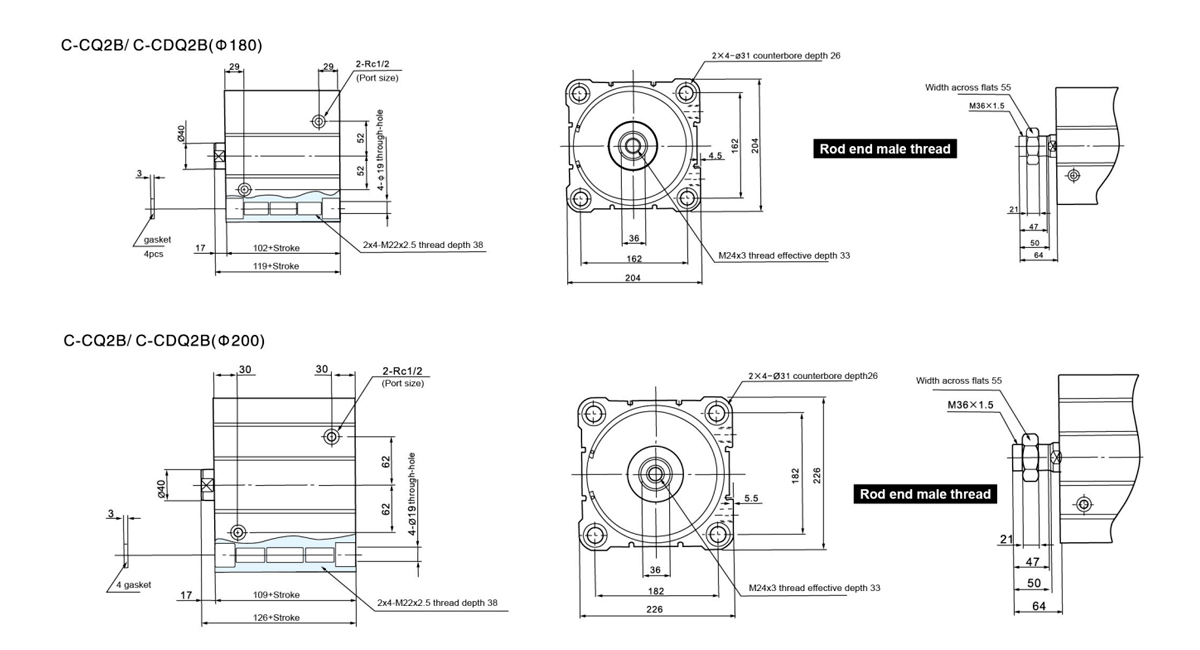

    Taille     		Course standard (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22 × 2,5 190 11 32 16 114 12.5 M14×2 21.2 RC3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22 × 2,5 210 10 32 16 128 12.5 M14×2 21.2 RC3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 RC3/8 27.5 28 21.2 32

    Alésage Size

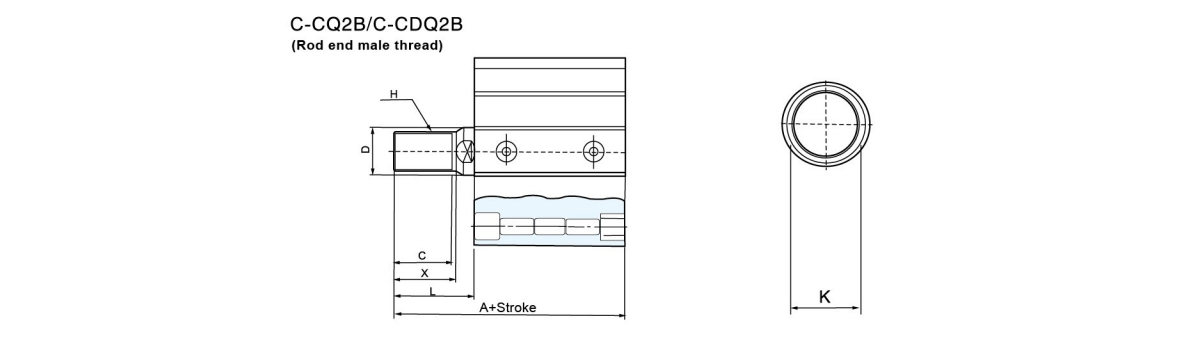

    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36 × 1,5 36 64 50

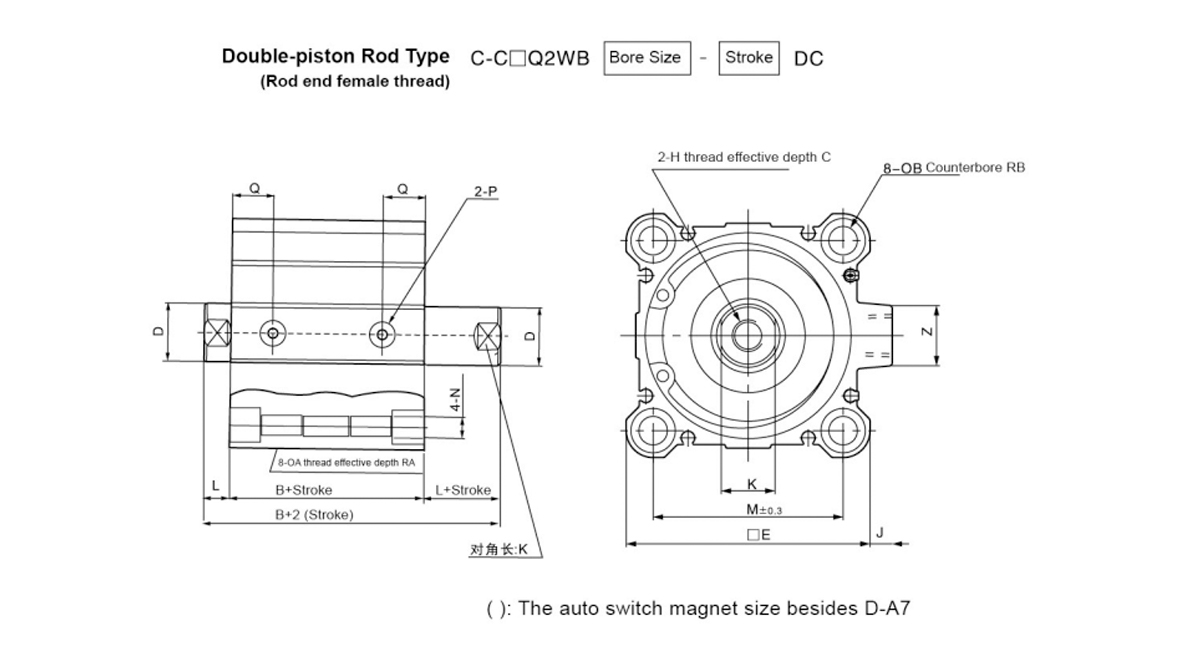

    Alésage Size Course standard A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22.5) Ø36 142 M22 × 2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22.5) Ø36 158 M22 × 2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26.5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

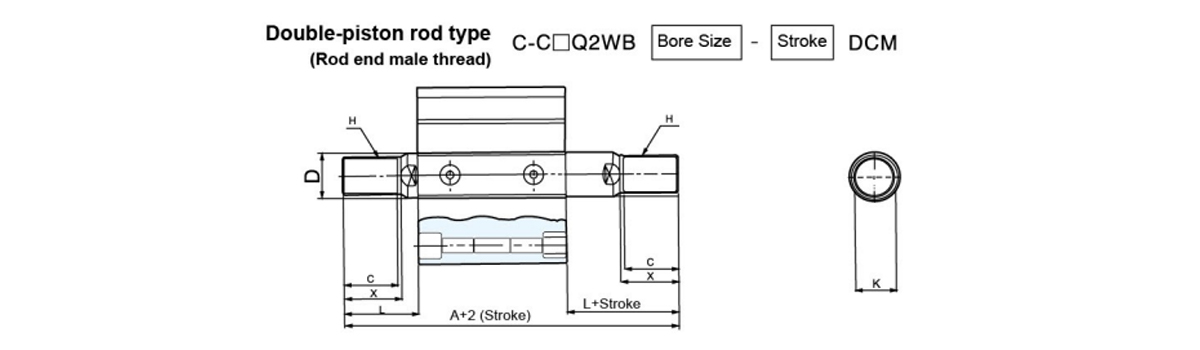

    Alésage Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36 × 1,5 36 64 50
