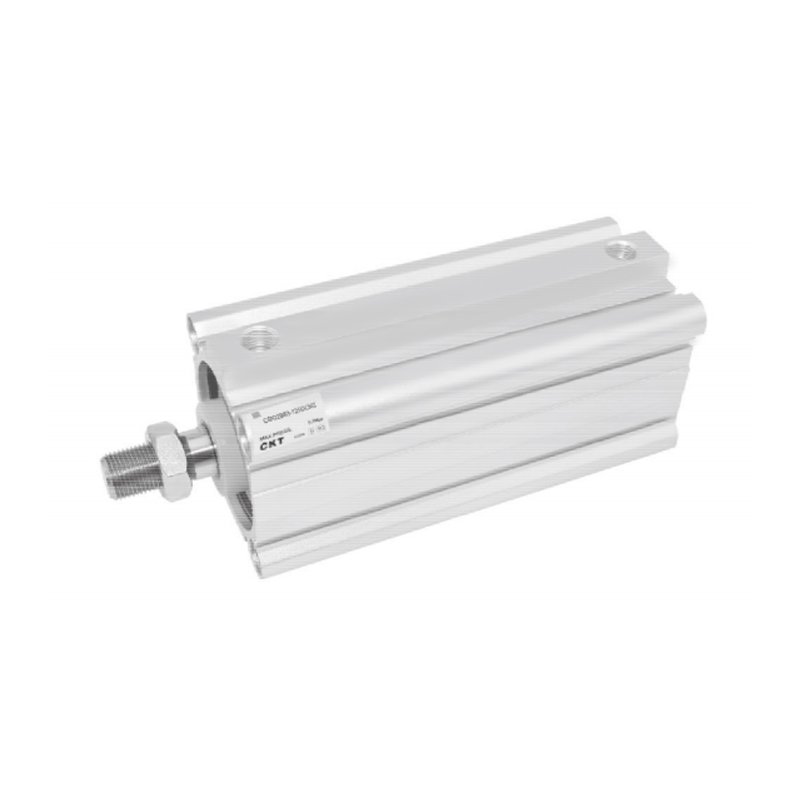

Cylindre fin série CQ2 (course longue)
  • Cylindre fin série CQ2 (course longue)
Cylindre mince

Cylindre fin série CQ2 (course longue)

Le cylindre mince (course longue) de la série CQ2 est conçu pour les applications à course longue dans des espaces restreints. Il est connu pour sa structure compacte et ses performances fiables et convient à divers scénarios d'automatisation industrielle.

• Le dispositif tampon intégré réduit l'impact : Le couvercle avant du cylindre et le piston adoptent des composants tampons fixes, qui réduisent efficacement les vibrations et le bruit lors de la commutation et améliorent la stabilité de fonctionnement.

• Mécanisme de fixation compact garantissant la fiabilité : Le corps du cylindre et le couvercle d'extrémité sont reliés par une méthode d'encliquetage efficace, avec une structure compacte et stable et une durabilité globale améliorée.

• Intégration pratique d'un interrupteur magnétique : La conception spéciale du corps du cylindre facilite l'installation rapide de l'interrupteur magnétique et optimise l'intégration des fonctions de détection.

• Options de détection magnétique flexibles : L'aimant peut être configuré de manière sélective pour répondre à différents besoins de détection et améliorer l'adaptabilité des applications.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre fin série CQ2 (grand alésage)
SUIVANT :Cylindre mince série CQ2
  • Taille d'alésage (mm) 32 40 50 63 80 100
    Fluide Aérien
    Action Double effet
    Plage de pression de fonctionnement 0,05 ~ 1,0MPa
    Température ambiante et du liquide Avec interrupteur automatique : -10 ℃ ~ 60 ℃, sans interrupteur automatique : -10 ℃ ~ 70 ℃
    Filetage d'extrémité de tige Filetage femelle (Standard) Filetage mâle (Option)
    Vitesse du piston 50 ~ 500 mm/s
    Coussin Pare-chocs en caoutchouc standard
    Tolérance de longueur de course
    (mm)     		1.40
    Lubrification Non requis
    Montage Les deux extrémités taraudées (Standard)
    Diamètre du tube Rc 1/8 1/4 3/8
    *Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification

  • () : la taille de l'aimant de commutation automatique en plus de D-A7

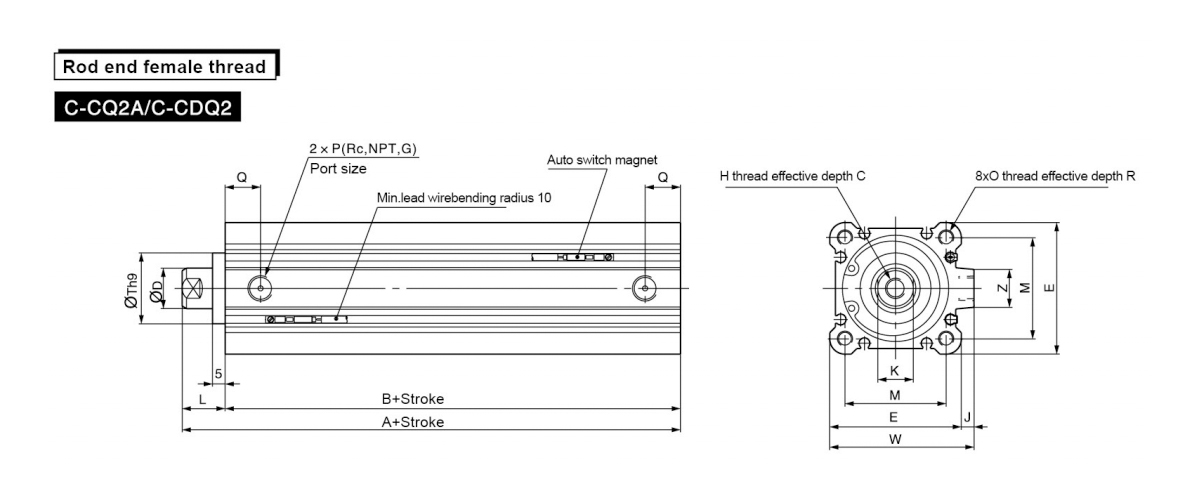

    Taille d'alésage
    (mm)     		Accident vasculaire cérébral A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250 300     		62.5 45.5 13 16 45 5 M8 × 1,25 60 4.5 14 17 34 M6 × 1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8 × 1,25 69 5 14 17 40 M6 × 1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16 × 2,0 132 6 22 20 77 M12 × 1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20 × 2,5 156 6.5 27 22 94 M12 × 1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

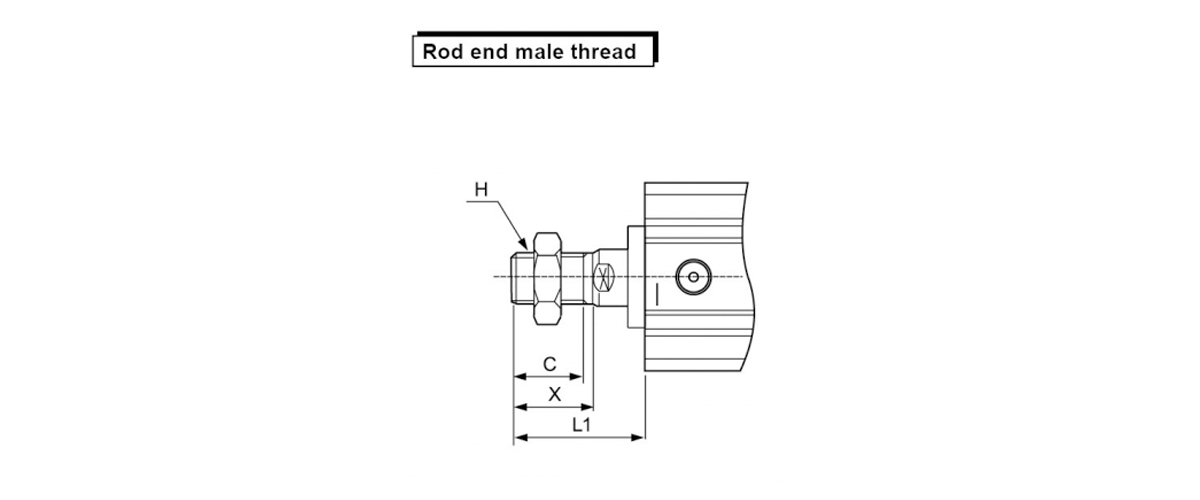

    Alésage
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18 × 1,5 43.5 28.5
    63 26 M18 × 1,5 43.5 28.5
    80 32.5 M22 × 1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
