Vérin à double tige traversant série CXSW Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre multi-axes / Vérin à double tige traversant série CXSW

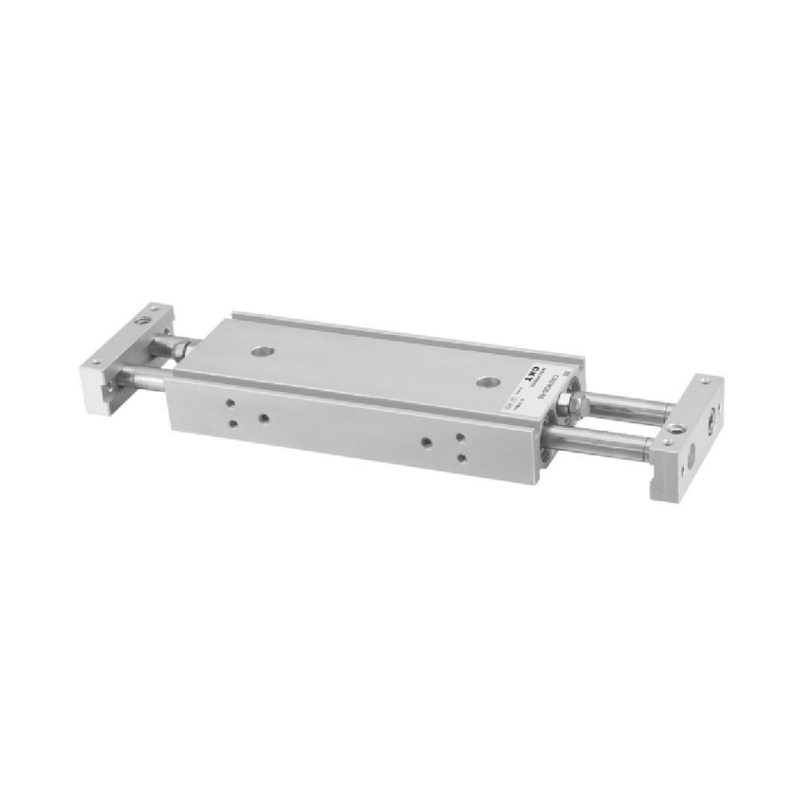

Vérin à double tige traversant série CXSW
  • Vérin à double tige traversant série CXSW
Cylindre multi-axes

Vérin à double tige traversant série CXSW

1. La charge maximale autorisée est 2 à 3 fois supérieure à celle de la série CXS
2. Conception à double cylindre, 2 fois la force de sortie
3. Haute précision de non-rotation
4. Forte résistance aux charges latérales
5. Standard avec dispositif de réglage de la course : 0-10 mm.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre mince série MGP avec tige de guidage
SUIVANT :Cylindre double série CXS (type de base)
  • Spécification
    Taille d'alésage (mm) 6 10 15 20 25 32
    Fluide Aérien
    Action Double effet
    Pression de fonctionnement maximale
    (MPa)     		0.7
    Pression de fonctionnement minimale
    (MPa)     		0.15 0.1
    Température ambiante et du fluide -10 ~ 60 ℃ (pas de gel)
    Coussin Pare-chocs en caoutchouc aux deux extrémités
    Vitesse de fonctionnement du piston
    (mm/s)     		50~500
    Structure Double tige (force de sortie deux fois)
    *Lubrification Non requis
    Plage de course réglable 0~-10mm
    Roulement Roulement coulissant/roulement à billes
    Port de tuyauterie M5 × 0,8 RC1/8
    *Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification.

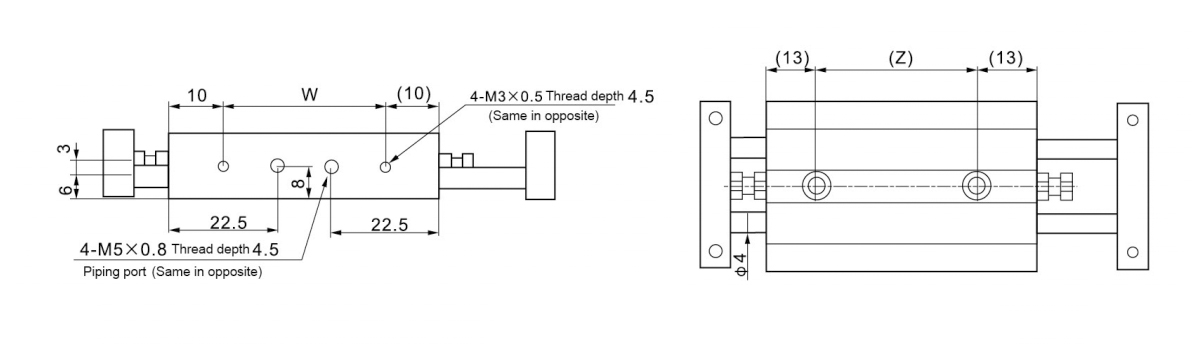

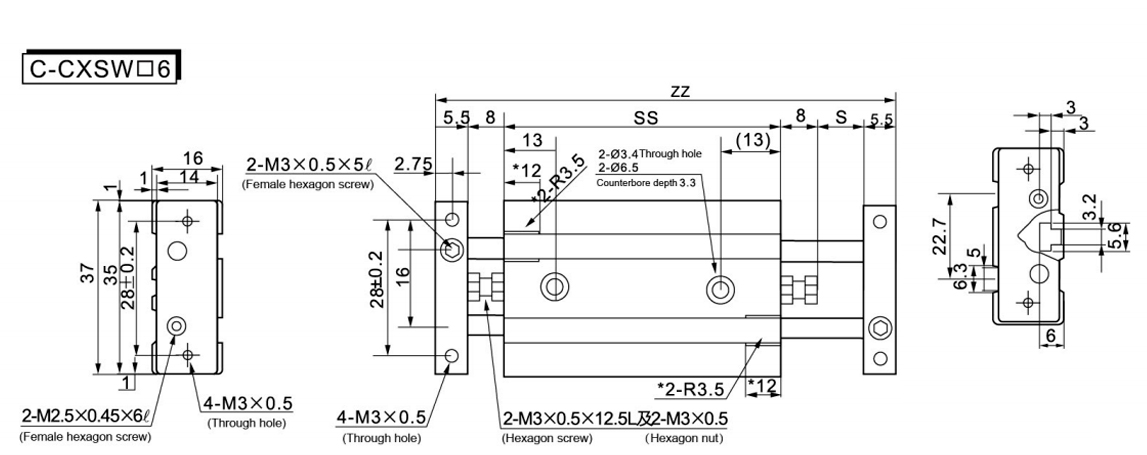

  • Modèle S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Pour installer les interrupteurs magnétiques des cylindres C-CXSW□6-10   et C-CXSW□6-20  , retirez la pièce utilisée pour fixer le puits de l'interrupteur magnétique. (Dimensions marquées d'un *).

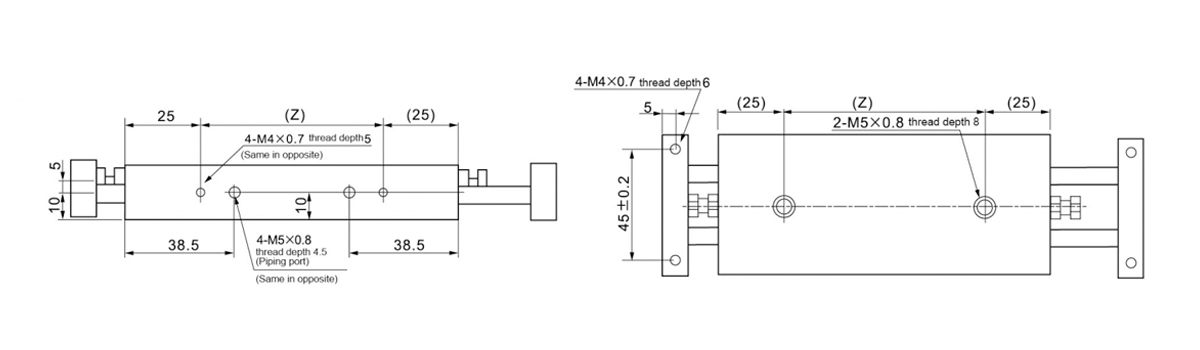

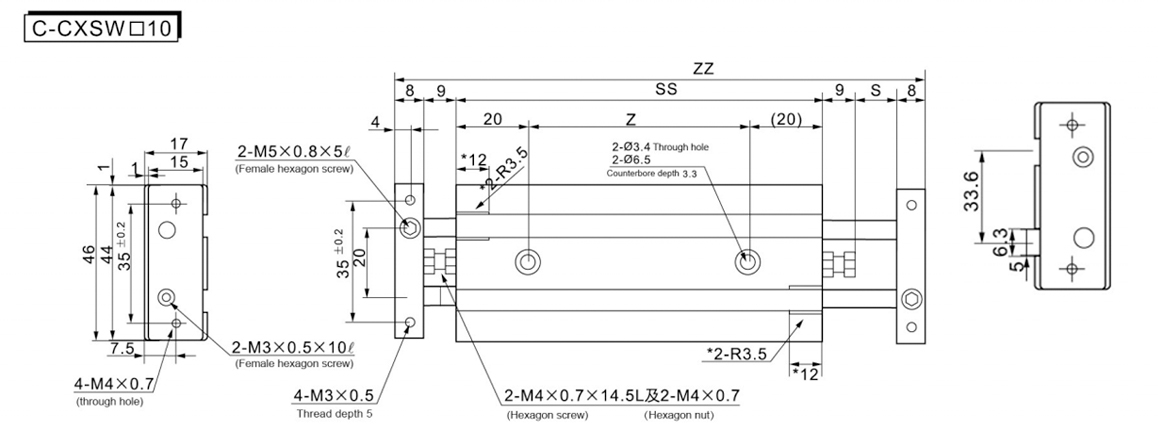

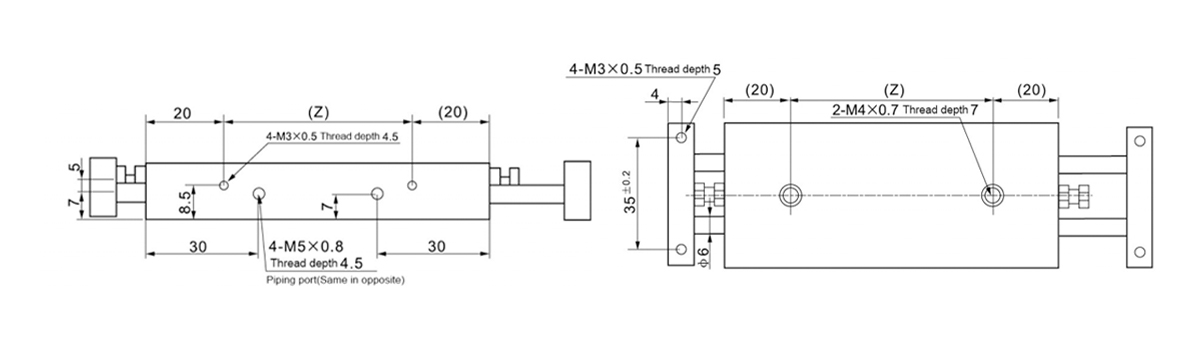

    Modèle S SS ZZ Z
    Norme
    Accident vasculaire cérébral     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Longueueueueue
    Accident vasculaire cérébral
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Pour installer les interrupteurs magnétiques pour les cylindres C-CXSW□10-10 et C-CXSW□10-20, retirez la partie du puits de l'interrupteur magnétique qui est utilisée pour fixer l'interrupteur magnétique. (Dimensions marquées d'un *).

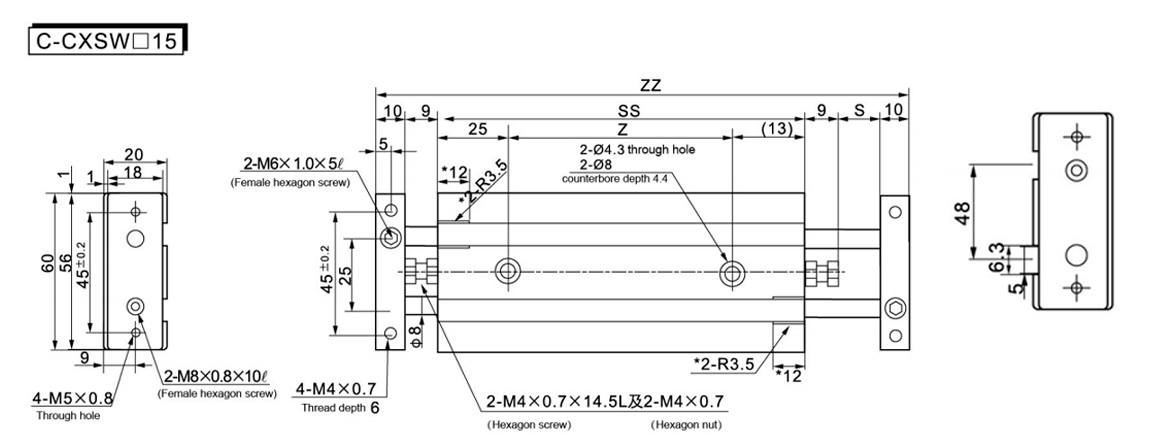

    Modèle S SS ZZ Z
    Norme
    Accident vasculaire cérébral     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Longueueueueue
    Accident vasculaire cérébral
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Pour installer les interrupteurs magnétiques pour les cylindres C-CXSW□15-10 et C-CXSW□15-20, retirez la pièce utilisée pour fixer le puits de l'interrupteur magnétique. (Dimensions marquées d'un *).

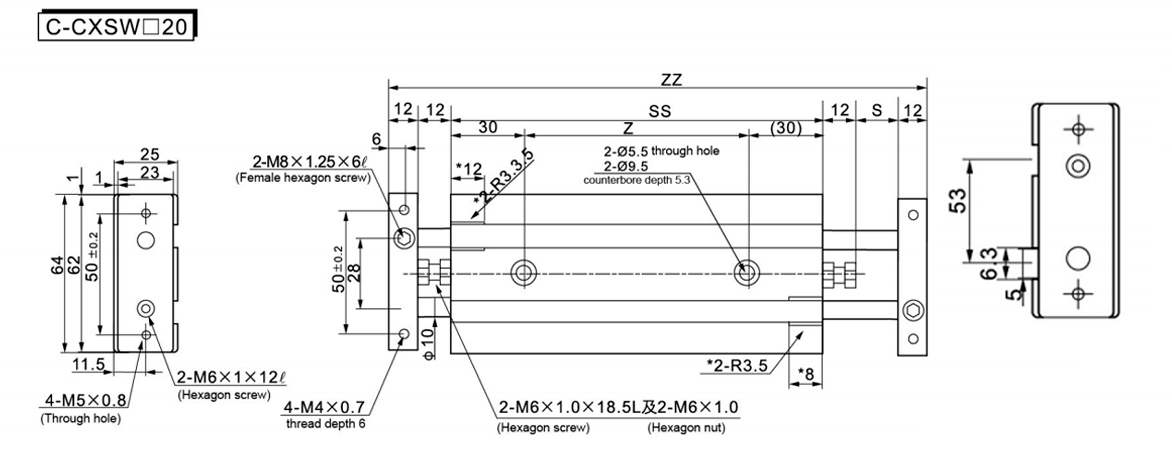

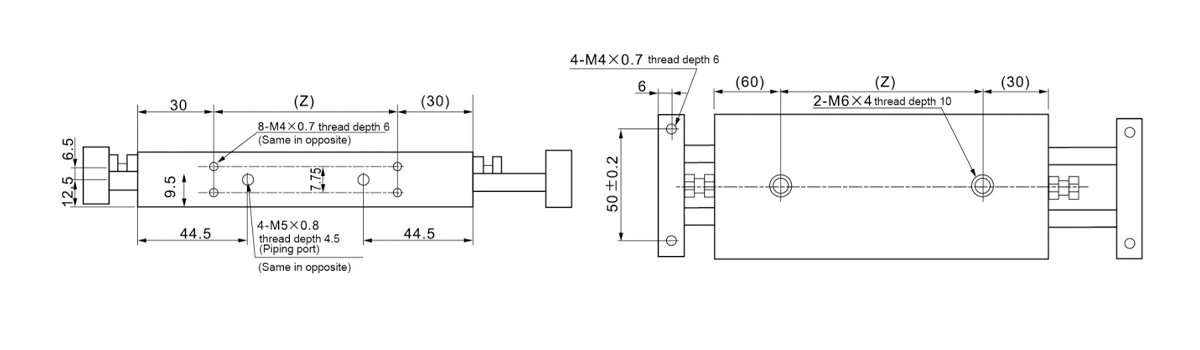

    Modèle S SS ZZ Z
    Norme
    Accident vasculaire cérébral     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Longueueueueue
    Accident vasculaire cérébral
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Pour installer l'interrupteur magnétique du cylindre C-CXSW□20-10, coupez la partie de la fosse de l'interrupteur magnétique qui est utilisée pour le fixer. (Dimensions marquées d'un *)

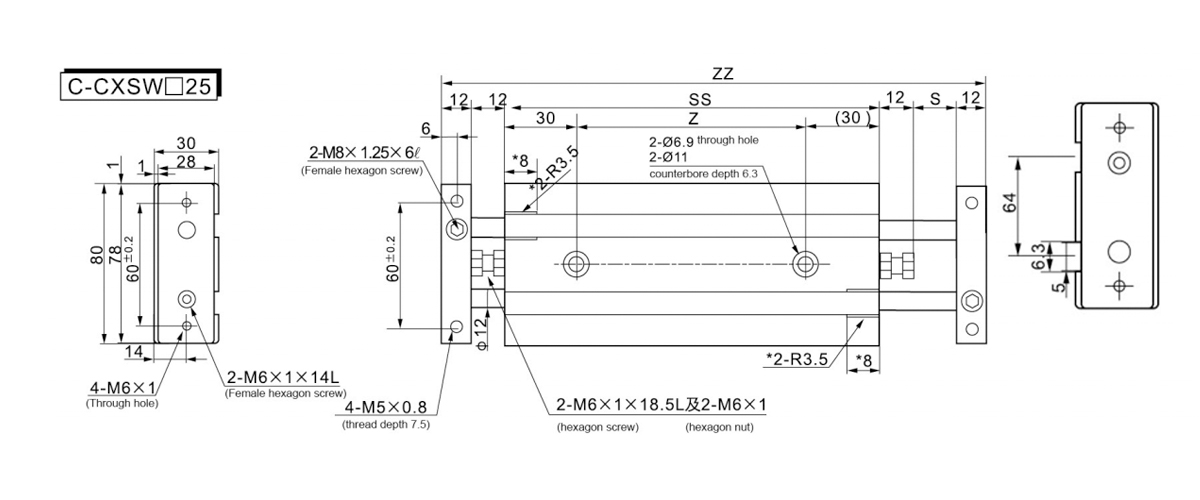

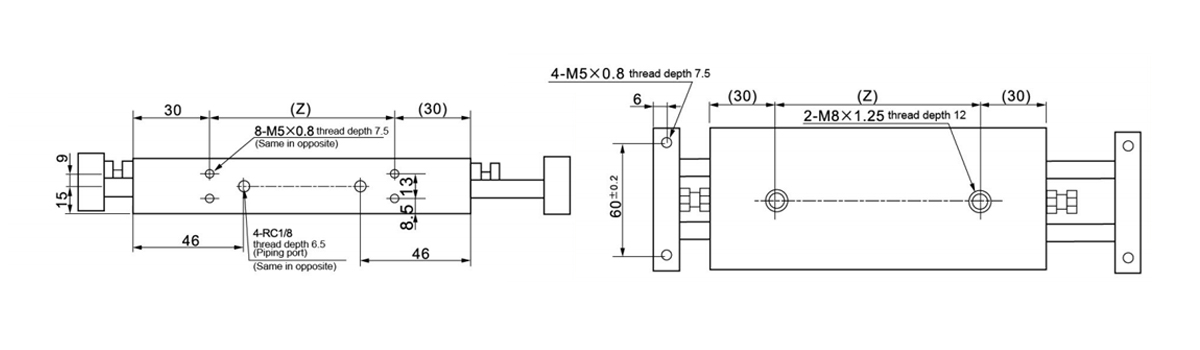

    Modèle S SS ZZ Z
    Norme
    Accident vasculaire cérébral     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Longueueueueue
    Accident vasculaire cérébral
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Pour installer l'interrupteur magnétique du cylindre C-CXSW□25-10, retirez la pièce utilisée pour fixer le puits de l'interrupteur magnétique.
    (Dimensions marquées d'un *)

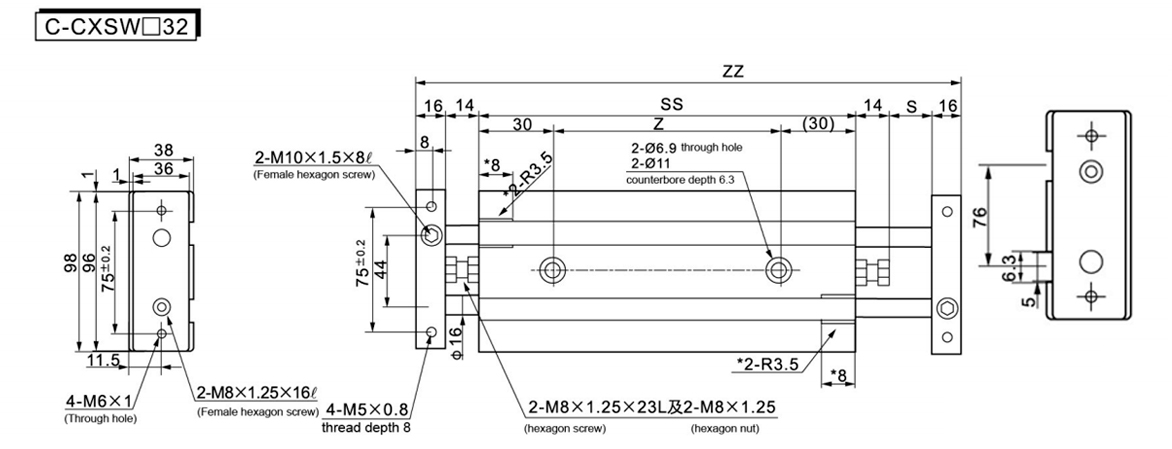

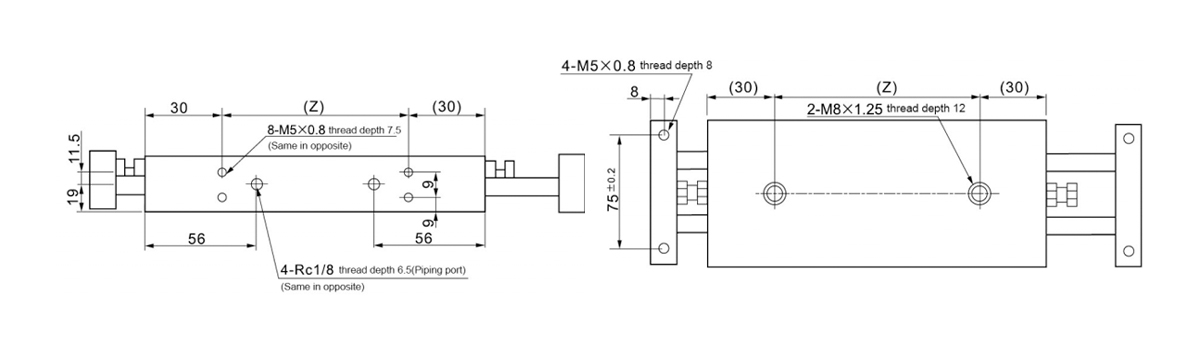

    Modèle S SS ZZ Z




    Norme
    Accident vasculaire cérébral     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Longueueueueue
    Accident vasculaire cérébral
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Pour installer l'interrupteur magnétique du cylindre C-CXSW□32-10, retirez la pièce utilisée pour fixer le puits de l'interrupteur magnétique. (Dimensions marquées d'un *)
