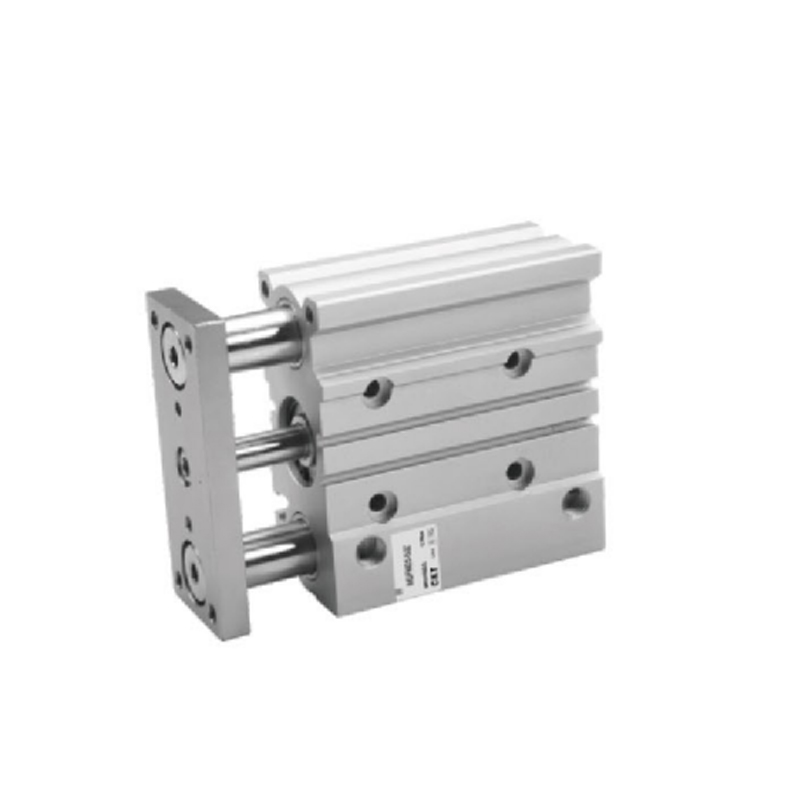

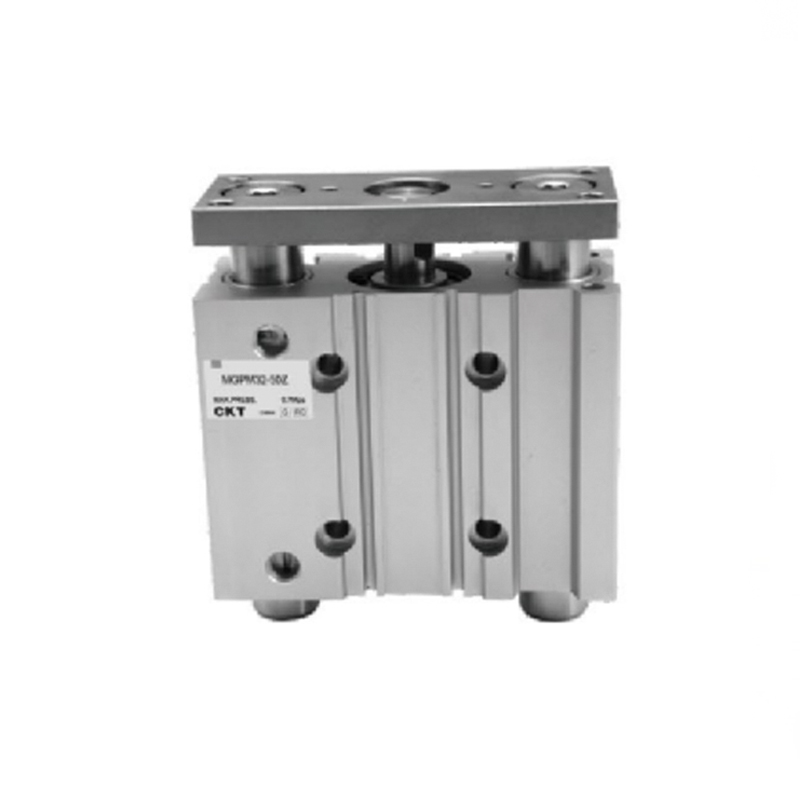

Cylindre mince série MGP avec tige de guidage Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre multi-axes / Cylindre mince série MGP avec tige de guidage

Cylindre mince série MGP avec tige de guidage Cylindre mince série MGP avec tige de guidage
  • Cylindre mince série MGP avec tige de guidage
  • Cylindre mince série MGP avec tige de guidage
Cylindre multi-axes

Cylindre mince série MGP avec tige de guidage

1. Petite taille et poids léger
2. Forte résistance aux charges latérales
3. Forte résistance au couple
4. Haute précision de non-rotation
5. Le roulement de la tige de guidage peut être un roulement coulissant ou un roulement à billes
6. Facile à installer
7. La position du tuyau des deux côtés peut être sélectionnée

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre miniature série MGJ avec tige de guidage
SUIVANT :Vérin à double tige traversant série CXSW

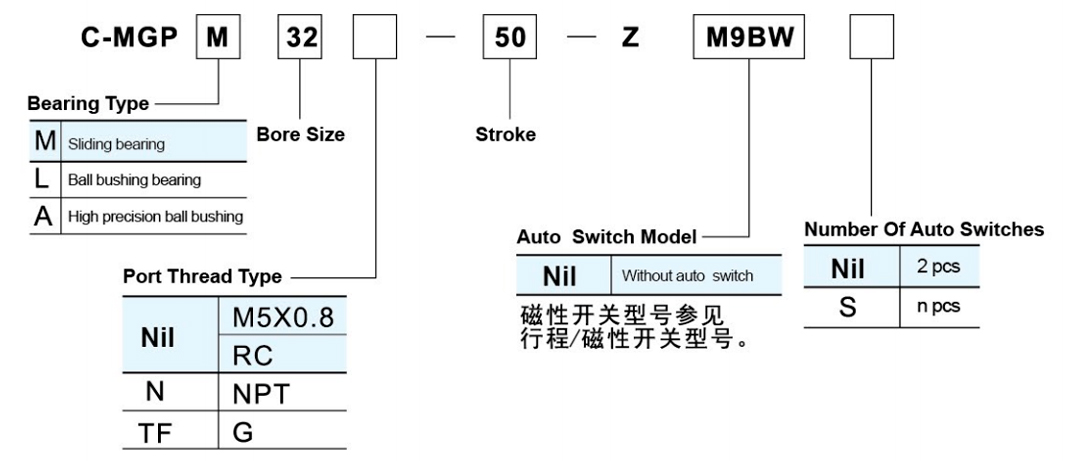

  • Spécification standard
    Taille d'alésage (mm) 12 16 20 25 32 40 50 63 80 100
    Fluide Aérien
    Action Double effet
    Pression de fonctionnement maximale (MPa) 1.0
    Pression de fonctionnement minimale (MPa) 0.12 0.1
    Température ambiante et du fluide -10 ~ 60 ℃ (pas de gel)
    Vitesse des pistons 50 ~ 500 mm/s 50 ~ 400 mm
    Coussin Pare-chocs en caoutchouc aux deux extrémités
    Tolérance de longueur de course 1,5 mm
    *Lubrification Non requis
    Roulement Roulement coulissant/douille à billes/douille à billes de haute précision
    Non rotatif
    Précision
    (Partie de serrage)     		Roulement coulissant ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Douille à billes ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Haute précision
    Douille à billes
    Port de tuyauterie M5 × 0,8 1/8 1/4 3/8
    *Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification.

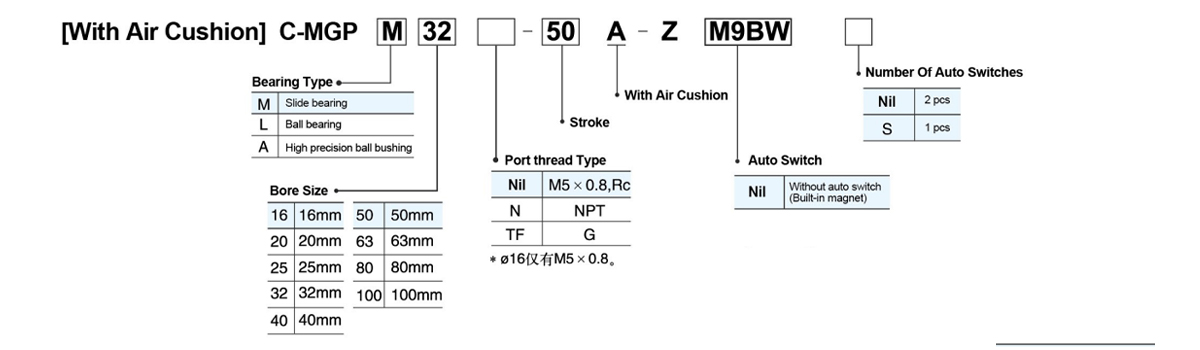

    Taille d'alésage (mm) 16 20,25,32,40,50,63,80,100
    Pression de fonctionnement maximale (MPa) 1.0
    Pression de fonctionnement minimale (MPa) 0.15 0.12
    Coussin Aérien cushion on both ends

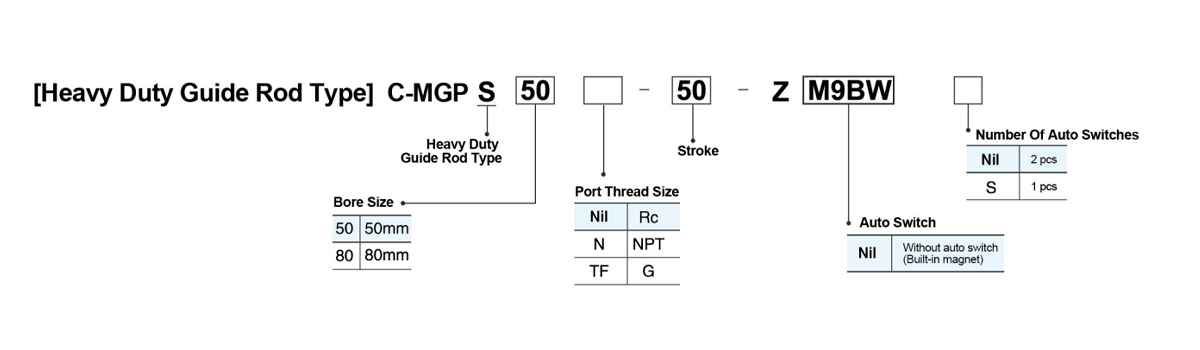

    Spécification
    Alésage (mm) 50 80
    Plage de pression de fonctionnement (MPa) 0,1 ~ 1,0
    Vitesse de fonctionnement du piston (mm/s) 50~400
    Coussin Pare-chocs en caoutchouc aux deux extrémités
    Course standard 25,50,75,100,125,150,175,200
    Plaque d'extrémité non rotative Précision ±0,05° ±0,04°

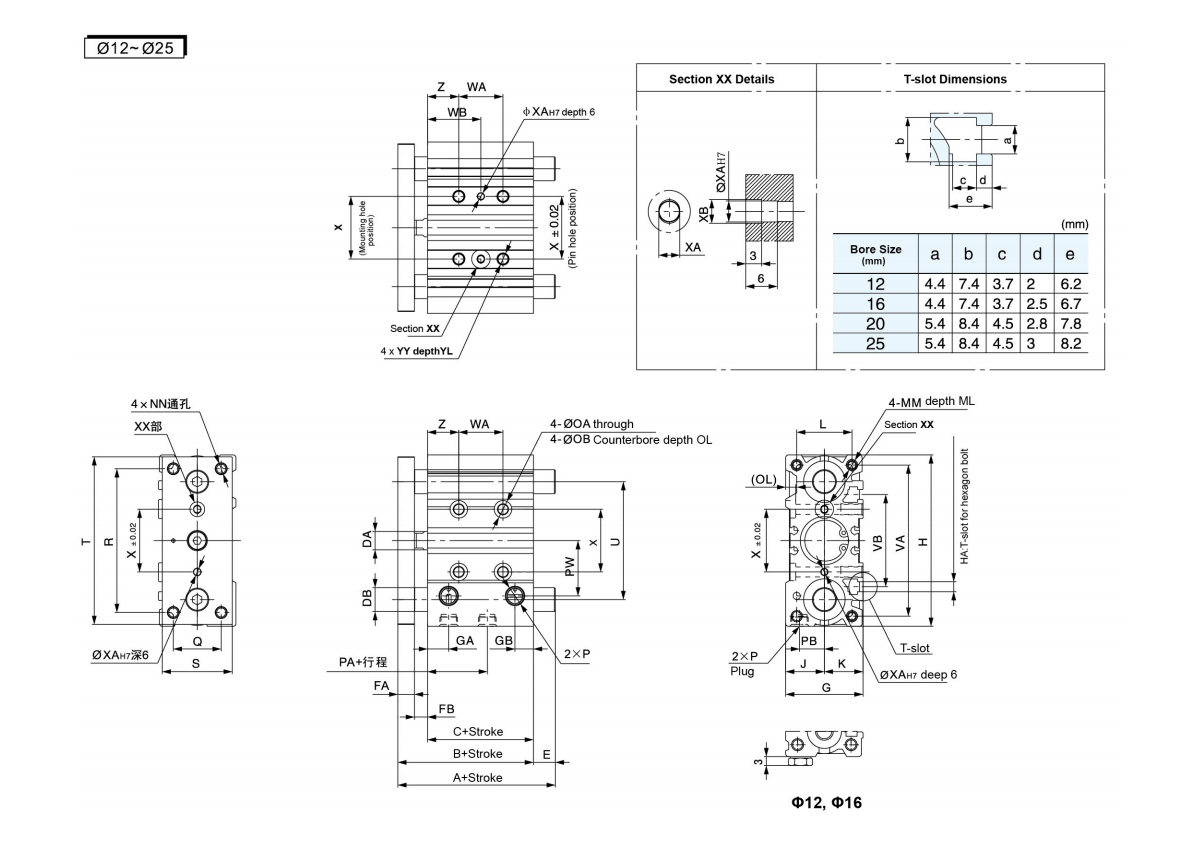

  • C-MGPM,C-MGPL,C-MGAP commun Dimensions                                                                                                                                                           (mm)
    Alésage
    Taille
    (mm)     		Course (mm) B C DA FA Facebook G GA FR H HA J K L MM ML N.N. OA OB OL P
    Néant TN TF
    12 10,20,30,40,50,75,100,
    125 150 175 200 250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4 × 0,7 10 M4 × 0,7 4.3 8 4.5 M5 × 0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5 × 0,8 12 M5 × 0,8 4.3 8 4.5 M5 × 0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250 300 350 400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5 × 0,8 13 M5 × 0,8 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6 × 1,0 15 M6 × 1,0 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8

    Alésage
    Taille
    (mm)     		AP P.B. PW Q R S T U VA VB WA BM X XA XB AA YL Z
    30 ou
    Moins     		9sr3oS
    Moins     		Plus de 100 200 ou moins Plus de 200 300 ou moins Plus de 300ème 30 ou
    Moins     		Plus de 30 100 ou moins Plus de 100 200 ou moins Plus de 200 300 ou moins Plus de 300ème
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5 × 0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5 × 0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6 × 1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6 × 1,0 12 17

    Roulement coulissant C-MGPM IA,Base de données,E Dimension                                       (mm)
    Alésage
    Taille
    (mm)     		A Base de données E
    50e ou moins Plus de 50 100 ou moins Plus de 100 200 ou moins Plus de 200ème 50e ou moins Plus de 50 100 ou moins Plus de 100 200 ou moins Plus de 200ème
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (douille à billes)
    C-MGAP (douille à billes de haute précision)/A, Base de données, E Dimension   (mm)
    AlésageSize(mm) A Base de données E
    30e ou moins Plus de 30 100 ou moins Plus de 100 200 ou moins Plus de 200ème 30e ou moins Plus de 30 100 ou moins Plus de 100 200 ou moins Plus de 200ème
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

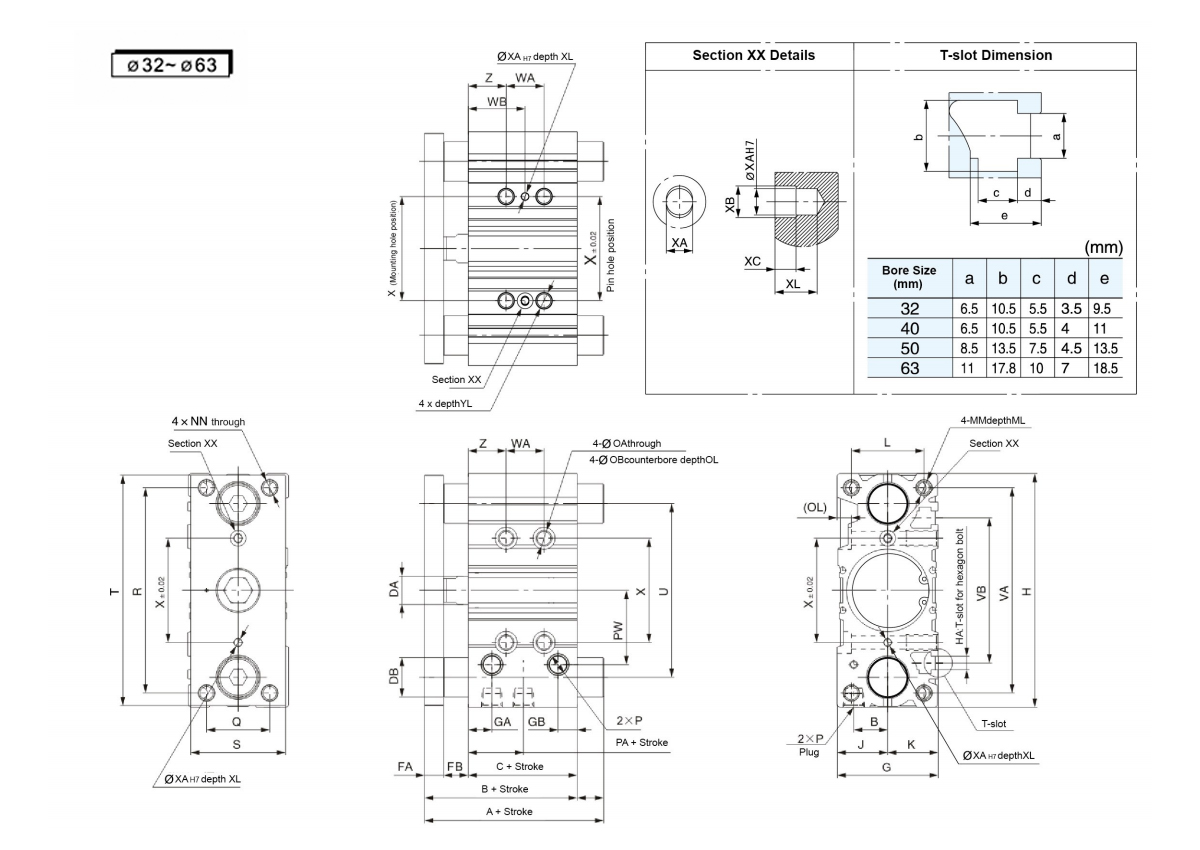

    C-MGPM,C-MGPL,C-MGAP commun Dimensions                                                                                                                                                           (mm)
    Alésage
    Taille
    (mm)     		Course (mm) B C DA FA Facebook G GA FR H HA J K L MM ML N.N. OA OB OL P
    Néant TN TF
    32 25,50,75,
    100,125,150,
    175 200 250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 RC1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 RC1/4 NPT1/4 G1/4

    Alésage
    Taille
    (mm)     		AP P.B. PW Q R S T U VA VB WA BM X XA XB XC XL AA YL Z
    25e ou moins Plus de 25 100 ou moins Plus de 100 200 ou moins Plus de 200 300 ou moins Plus de 300ème 25e ou moins Plus de 25 100 ou moins Plus de 100 200 ou moins Plus de 200 300 ou moins Plus de 300ème
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8 × 1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8 × 1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    Roulement coulissant C-MGPM Dimension IA,Base de données,E                                        (mm)
    Alésage
    Taille
    (mm)     		A Base de données E
    50e ou moins Plus de 50 200 ou moins Plus de 200ème 50e ou moins Plus de 50 200 ou moins Plus de 200ème
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (douille à billes)
    C-MGPA (douille à billes de haute précision)/A, DB, E Dimension (mm)
    Alésage
    Taille
    (mm)     		A Base de données E
    50e ou moins Plus de 50 100 ou moins Plus de 100 200 ou moins Plus de 200ème 50e ou moins Plus de 50 100 ou moins Plus de 100 200 ou moins Plus de 200ème
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

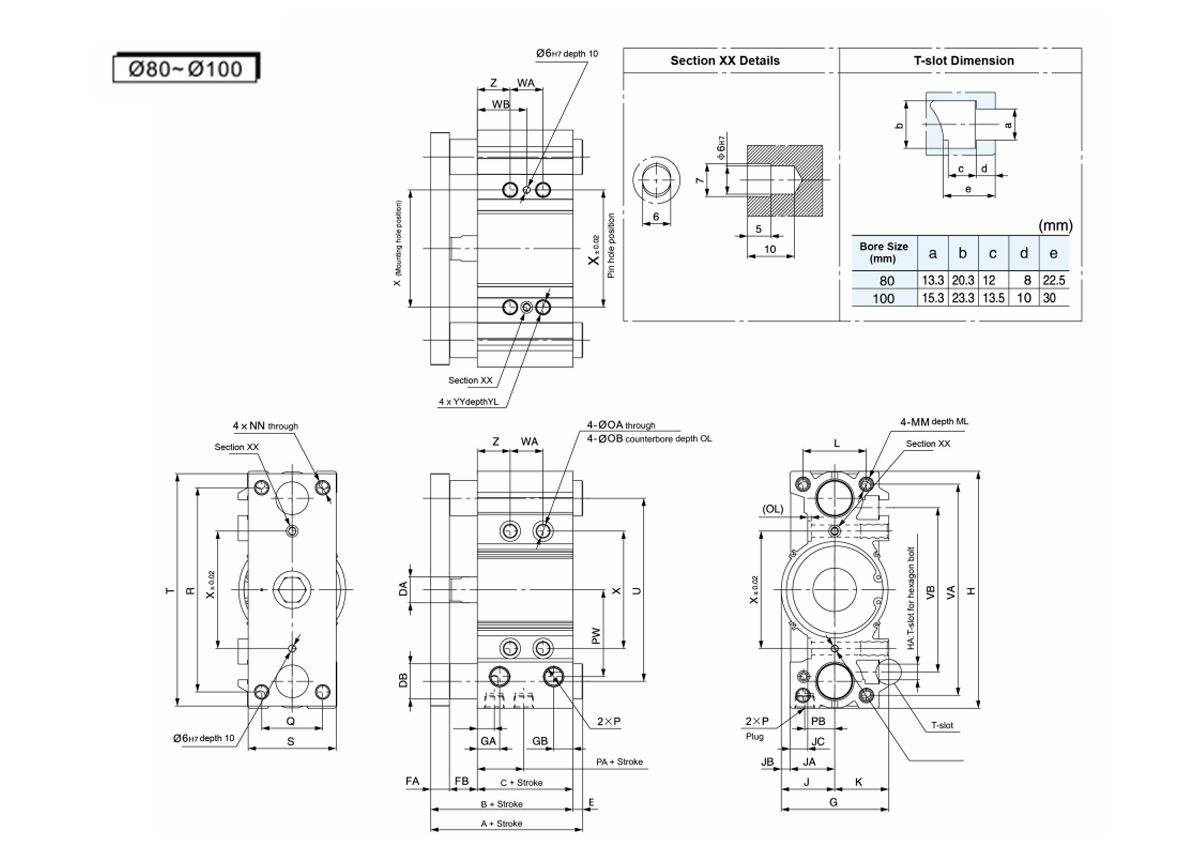

    C-MGPM,C-MGPL,C-MGPA Dimensions communes                                                                                                           (mm)
    Alésage
    Taille
    (mm)
    Accident vasculaire cérébral
    (mm)     		B C DA FA Facebook G GA FR CG H HA J JA JB JC K L MM ML N.N. OA OB OL P
    Néant TN TF
    80 25,50,75,100,
    125 150 175 200,
    250 300 350 400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12 × 1,75 25 M12 × 1,75 10.6 17.5 3 RC3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 RC3/8 NPT3/8 G3/8

    Alésage
    Taille
    (mm)     		AP P.B. PW Q R S T U VA VB WA BM X AA YL Z
    25e ou moins Plus de 25 100 ou moins Plus de 100 200 ou moins Plus de 200 300 ou moins Plus de 300ème 25e ou moins Plus de 25 100 ou moins Plus de 100 200 ou moins Plus de 200ème
    300e ou moins     		Plus de 300ème
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12 × 1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14 × 2,0 28 11

    Roulement coulissant C-MGPM IA, DB, dimension E
    (mm)
    Alésage
    Taille
    (mm)     		A Base de données E
    50e ou moins Plus de 50ème
    200e ou moins     		Plus de 200ème 50e ou moins Plus de 50ème
    200e ou moins     		Plus de 200ème
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Douille à billes)
    C-MGPA (douille à billes de haute précision) / Dimension A, DB, E
    (mm)
    Alésage
    Taille
    (mm)     		A Base de données E
    25e ou moins Plus de 25 à 50 ou moins Plus de 50 200 ou moins Plus de 200ème 25e ou moins Plus de 25 à 50 ou moins Plus de 50 200 ou moins Plus de 200ème
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
