Mini cylindre en acier inoxydable série MI Fournisseurs

Accueil / Produits / Cylindre pneumatique / Mini-cylindre / Mini cylindre en acier inoxydable série MI

Mini cylindre en acier inoxydable série MI Mini cylindre en acier inoxydable série MI
  • Mini cylindre en acier inoxydable série MI
  • Mini cylindre en acier inoxydable série MI
Mini-cylindre

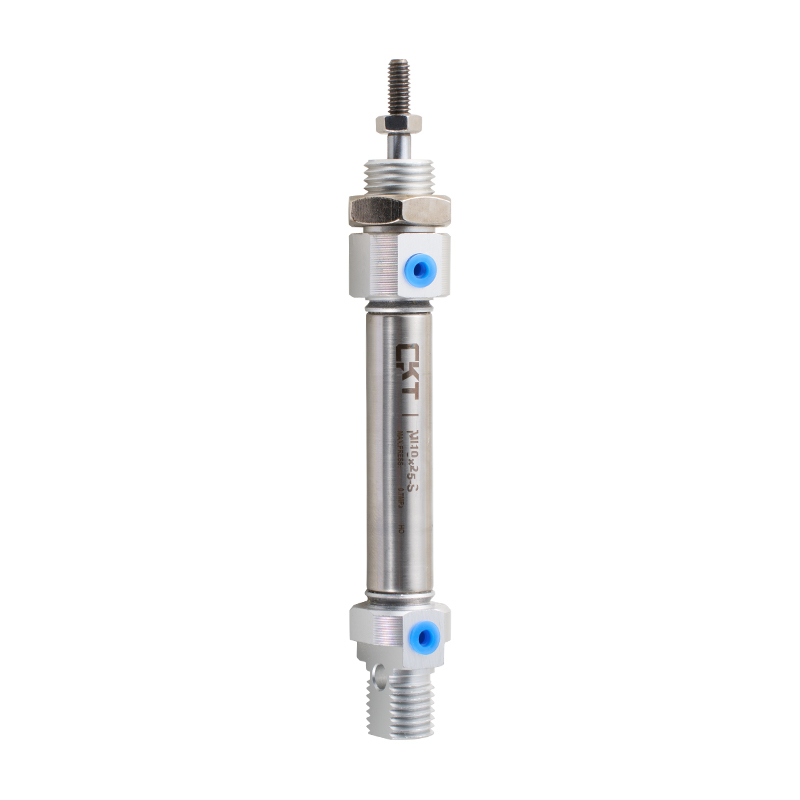

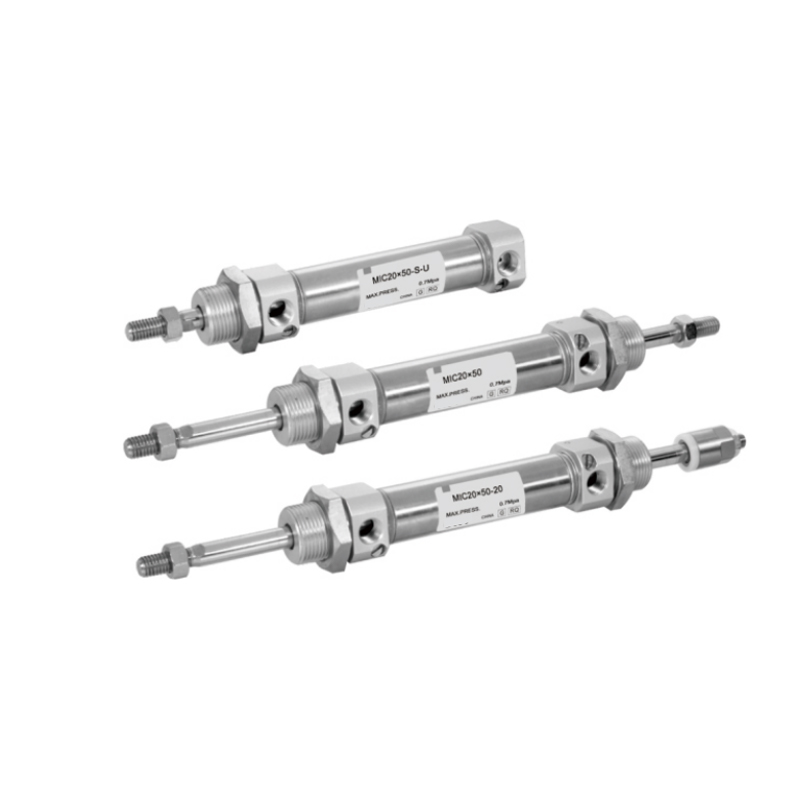

Mini cylindre en acier inoxydable série MI

1. Les capots avant et arrière sont équipés de patins anti-collision fixes pour réduire l'impact inverse du cylindre ;
2. Différents types de couvercles arrière rendent l'installation du cylindre plus pratique ;
3. Les capots avant et arrière et le corps en acier inoxydable adoptent une structure roulante rivetée, dont la connexion est fiable ;
4. Le corps du cylindre est en acier inoxydable, de sorte que le cylindre puisse s'adapter aux environnements de travail corrosifs généraux ;
5. Des cylindres de diverses spécifications et des accessoires d'installation de cylindres sont disponibles parmi lesquels les clients peuvent choisir.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre léger à double effet à tige simple série CG1
SUIVANT :Mini cylindre en alliage d'aluminium série MAL
  • Diamètre intérieur (mm) 8 10 12 16 20 25 32 40
    Type d'action Type à double effet, type à extrusion à simple effet, type à introduction à simple effet
    - Type d'amortissement à double effet
    Milieu de travail Aérien
    Plage de pression de fonctionnement Type à double effet 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Type simple effet 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Résistance à la pression garantie 1,5 MPa (215 psi)
    Plage de température de fonctionnement °C -20~70
    Plage de vitesse de fonctionnement Type à double effet: 30–800
    Type simple effet: 50–800
    Plage de tolérance de déplacement 0~150(0~ 1,0)     >150 14(0~ 1,0)
    Type de tampon Série MIC : Amortissement réglable ;
    Autres séries : Patins anti-collision
    Diamètre de reprise M5 × 0,8 PT1/8 TP1/4

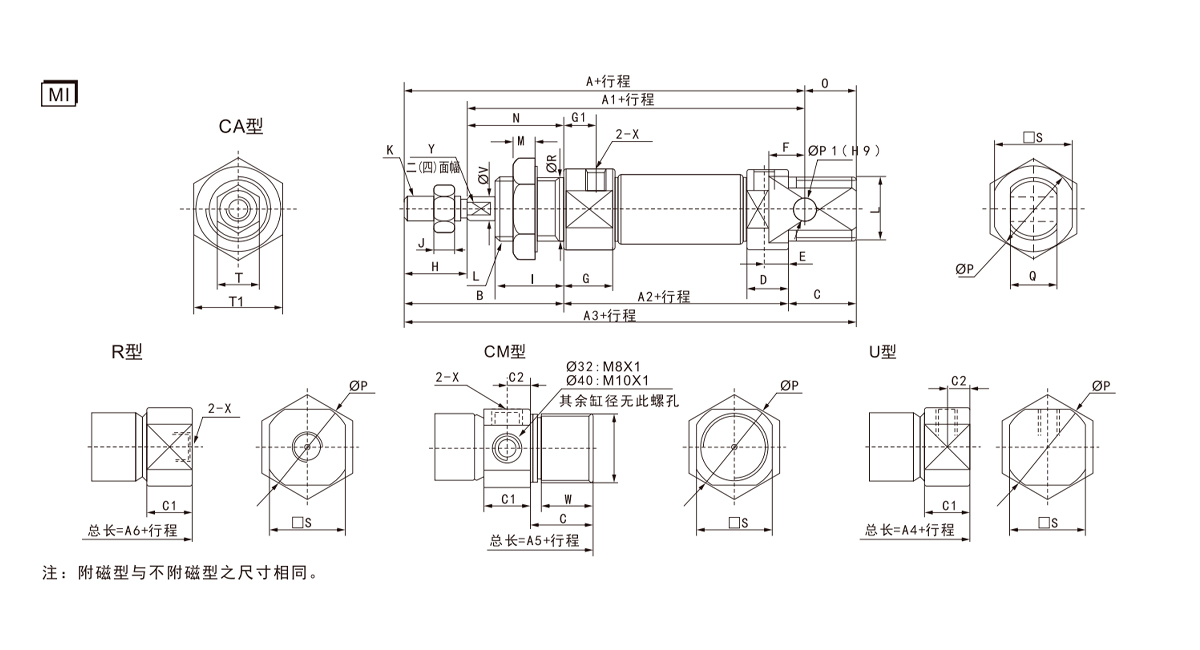

  • Diamètre du cylindre/Symboleee A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Diamètre du cylindre/Symboleee J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    10 2.2 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 5 M6 × 1,0 M16 × 1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 5 M6 × 1,0 M16 × 1,5 6 22 13 22 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 6 M8 × 1,25 M22 × 1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10 × 1,25 M22 × 1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10 × 1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12 × 1,25 M38 × 1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

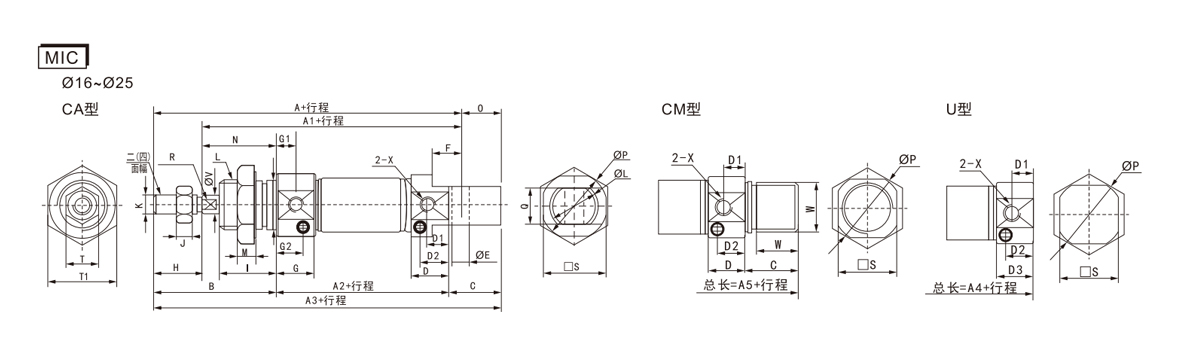

    Diamètre du cylindre/Symboleee A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Diamètre du cylindre/Symboleee H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6 × 1,0 M16 × 1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5 × 0,8
    20 20 20 6 M8 × 1,25 M22 × 1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10 × 1,25 M22 × 1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

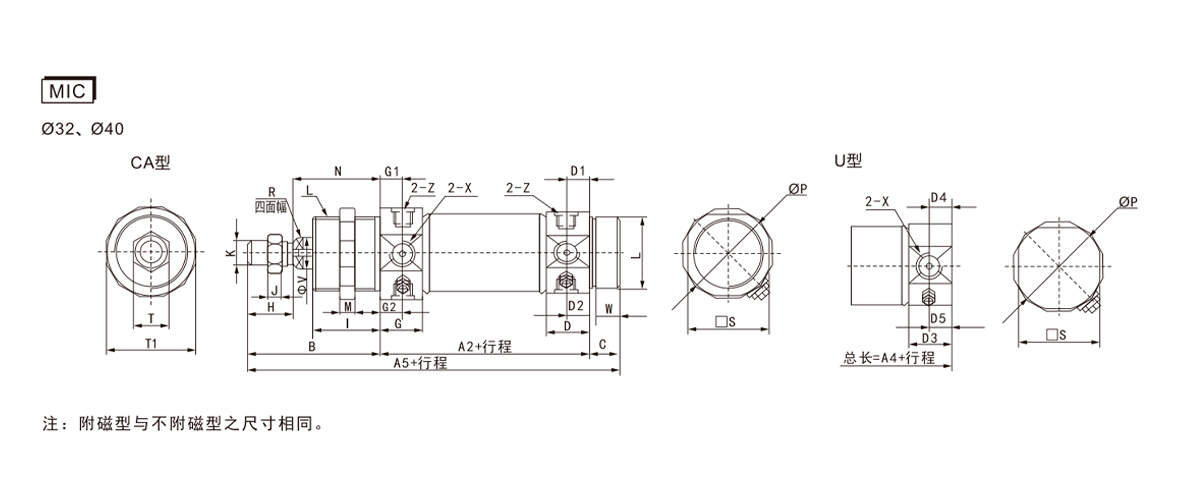

    Diamètre du cylindre/Symboleee A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10 × 1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12 × 1,25

    Diamètre du cylindre/Symboleee L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38 × 1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

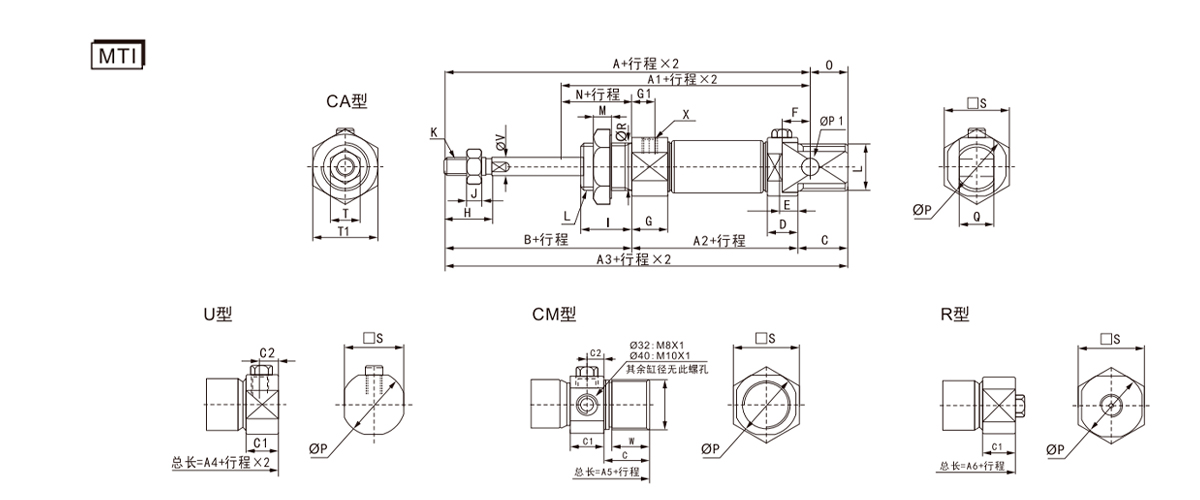

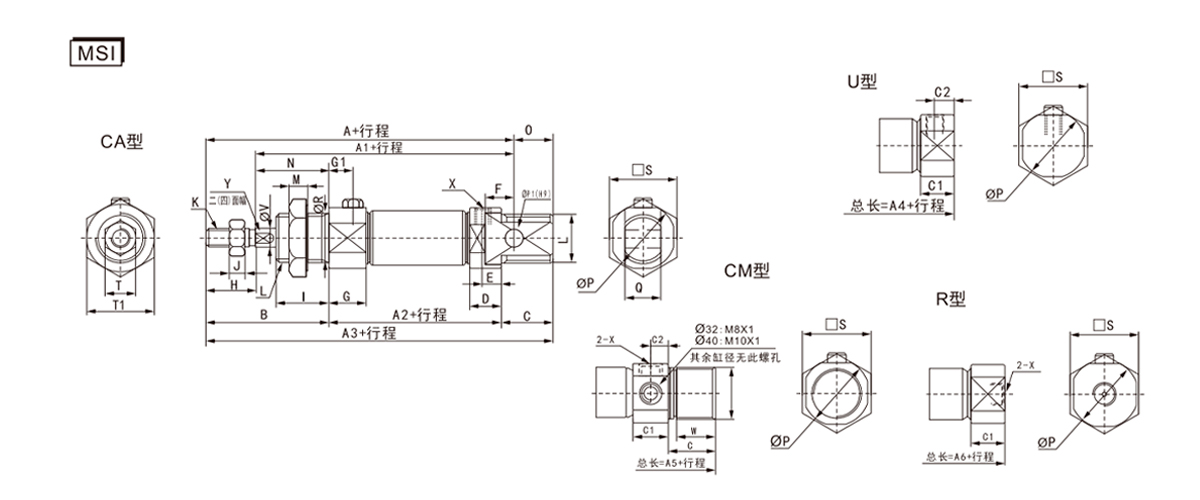

    Symbol A A1 A2 A3 A4
    Diamètre du cylindre/Course 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Symbol A5 A6 B C C1 C2 D E F G G1 H I J
    Diamètre du cylindre/Course 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Diamètre du cylindre/Symboleee K L M N O P P1 Q R S T T1 X V W Y
    8 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 -
    10 M4 × 0,7 M12 × 1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 M6 × 1,0 M16 × 1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 M6 × 1,0 M16 × 1,5 6 22 13 20 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 M8 × 1,25 M22 × 1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10 × 1,25 M22 × 1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10 × 1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10 × 1,25 M38 × 1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

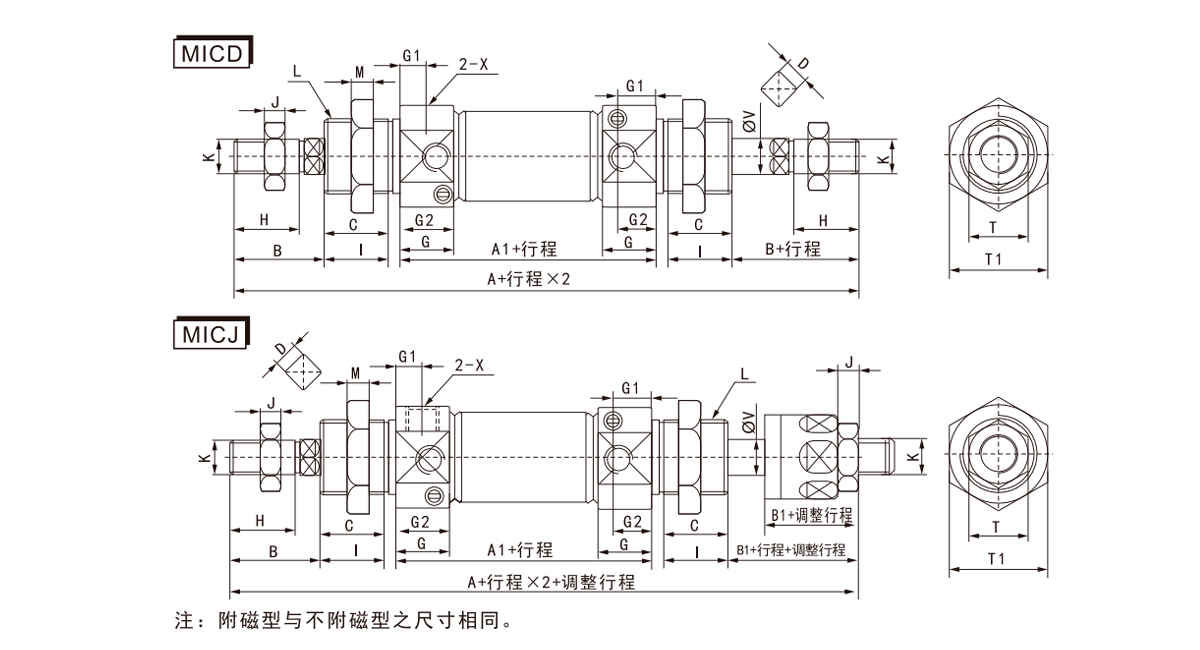

    Diamètre du cylindre/Symboleee A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12 × 1,25 6 7 17 4 M5 × 0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12 × 1,25 6 7 17 4 M5 × 0,8
    12 128 52 128 21 21 14.5 5 (recto verso) 12.5 8 14 17 5 M6 × 1,0 M16 × 1,5 6 10 22 6 M5 × 0,8
    16 134 58 134 21 21 13.5 5 (recto verso) 12.5 8 14.5 17 5 M6 × 1,0 M16 × 1,5 6 10 22 6 M5 × 0,8
    20 150 62 151 24 25 16.5 6 (recto verso) 14.5 7.5 18 20 6 M8 × 1,25 M22 × 1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (à quatre côtés) 16 8 20.5 22 6 M10 × 1,25 M22 × 1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (quatre côtés) 16.5 9 17.5 30 6 M10 × 1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (quatre côtés) 22 12 21 35 7 M10 × 1,25 M38 × 1,5 8 17 46 16 PT1/4

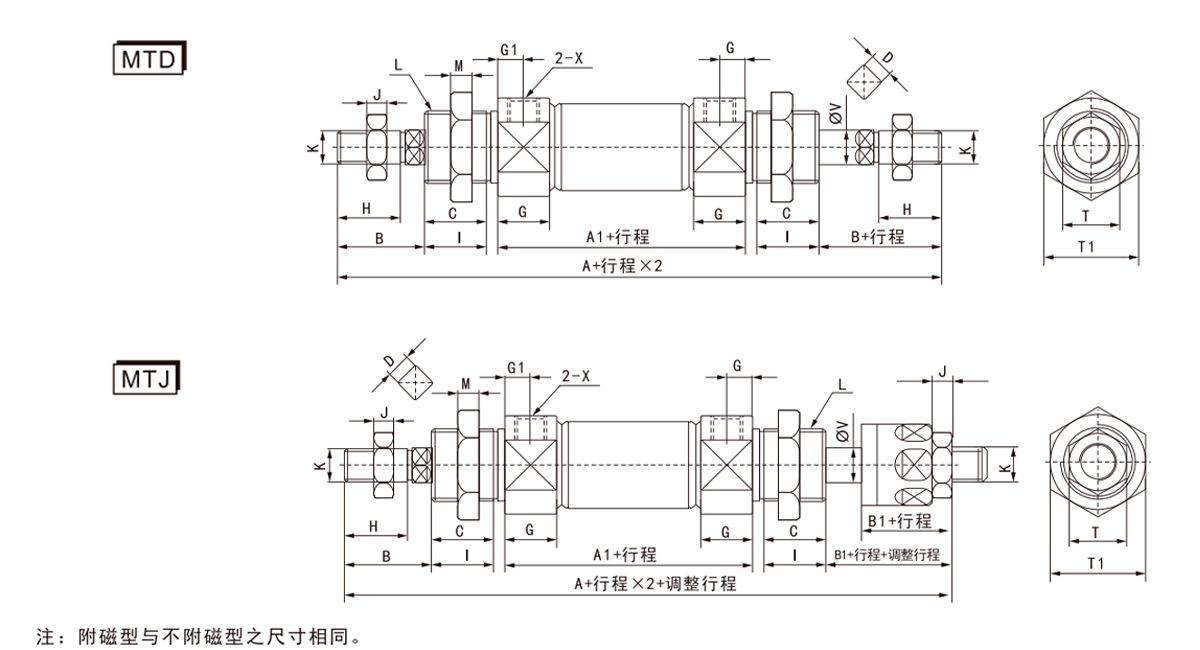

    Symbole/Diamètre du cylindre 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (recto verso) 6 (recto verso) 8 (à quatre côtés) 10 (quatre côtés) 14 (quatre côtés)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8 × 1,25 M10 × 1,25 M10 × 1,25 M12 × 1,25
    L M16 × 1,5 M22 × 1,5 M22 × 1,5 M30×1,5 M38 × 1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5 × 0,8 PT1/8 PT1/8 PT1/8 PT1/8

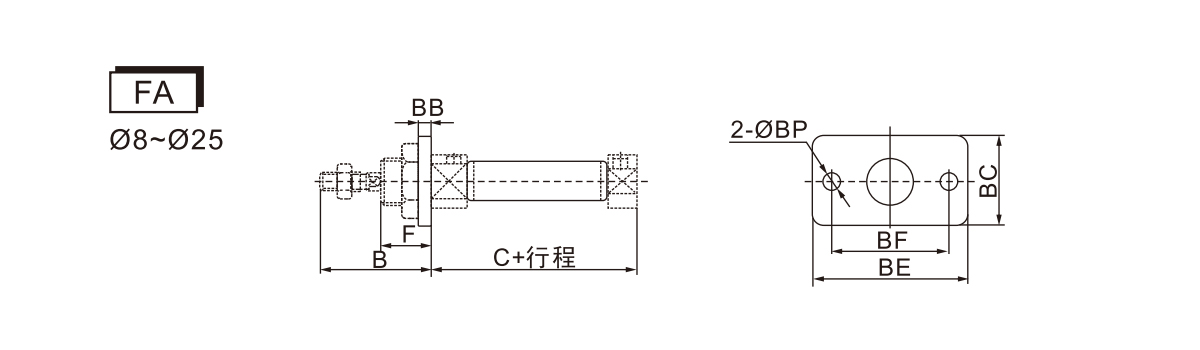

    Symbole/Diamètre du cylindre 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    Colombie-Britannique 22 22 30 30 40 40
    ÊTRE 40 40 52 52 66 66
    petit ami 30 30 40 40 50 50
    PA 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

    Symbole/Diamètre du cylindre 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

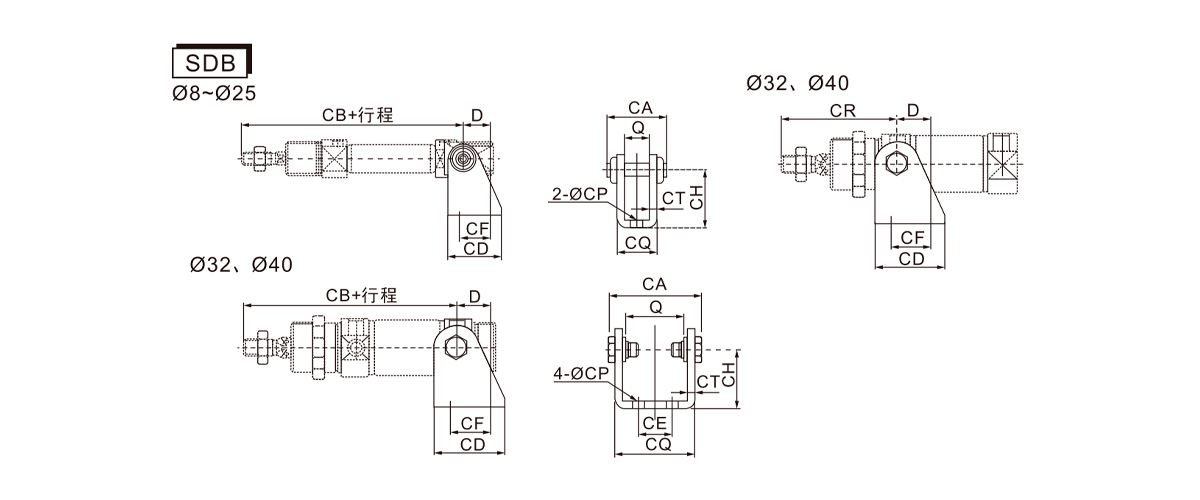

    Symbole/Diamètre du cylindre 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    FC 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    QC 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

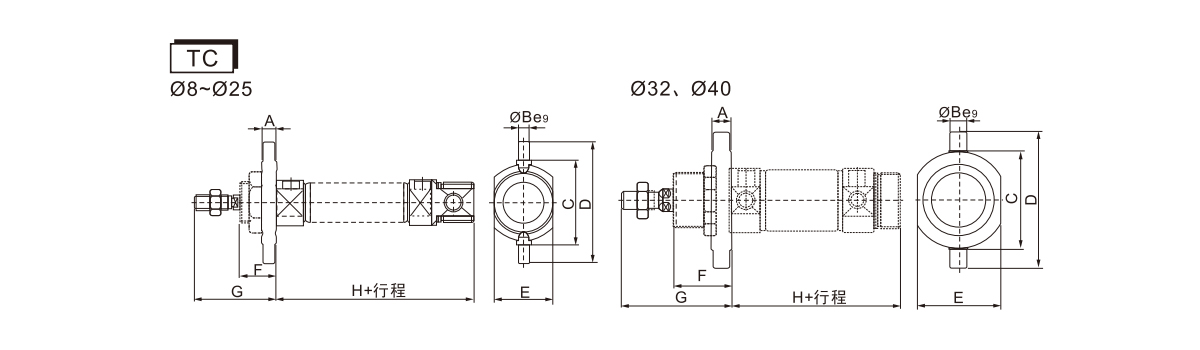

    Symbole/Diamètre du cylindre 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    CA 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    PA 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    QA 5 5 6 6 8 8 7 10
    À 3 3 4 4 5 5 4 5
