Mini cylindre en alliage d'aluminium série MAL Fournisseurs

Accueil / Produits / Cylindre pneumatique / Mini-cylindre / Mini cylindre en alliage d'aluminium série MAL

Mini cylindre en alliage d'aluminium série MAL Mini cylindre en alliage d'aluminium série MAL Mini cylindre en alliage d'aluminium série MAL
  • Mini cylindre en alliage d'aluminium série MAL
  • Mini cylindre en alliage d'aluminium série MAL
  • Mini cylindre en alliage d'aluminium série MAL
Mini-cylindre

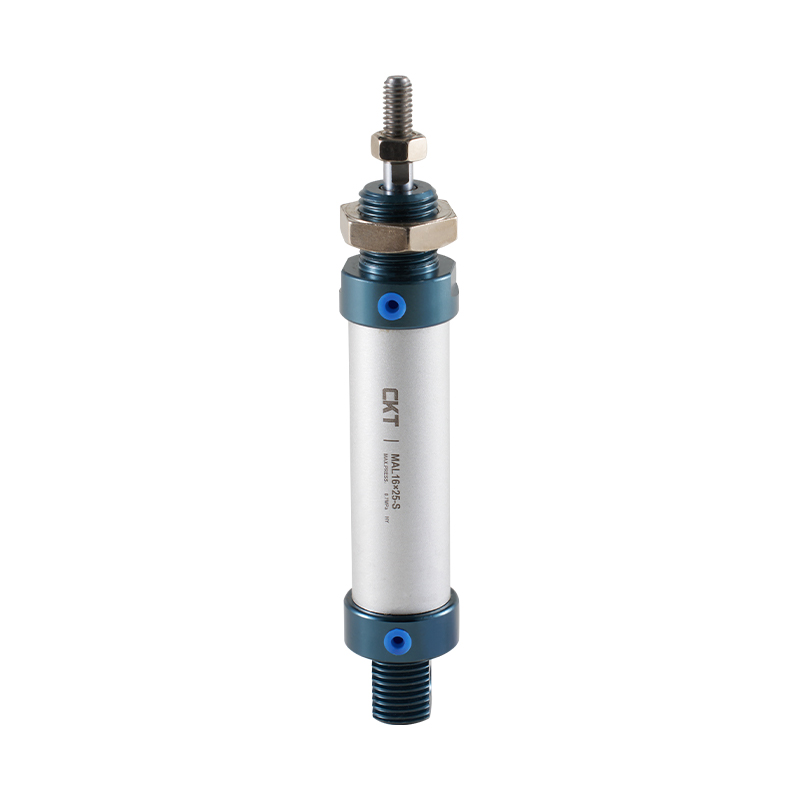

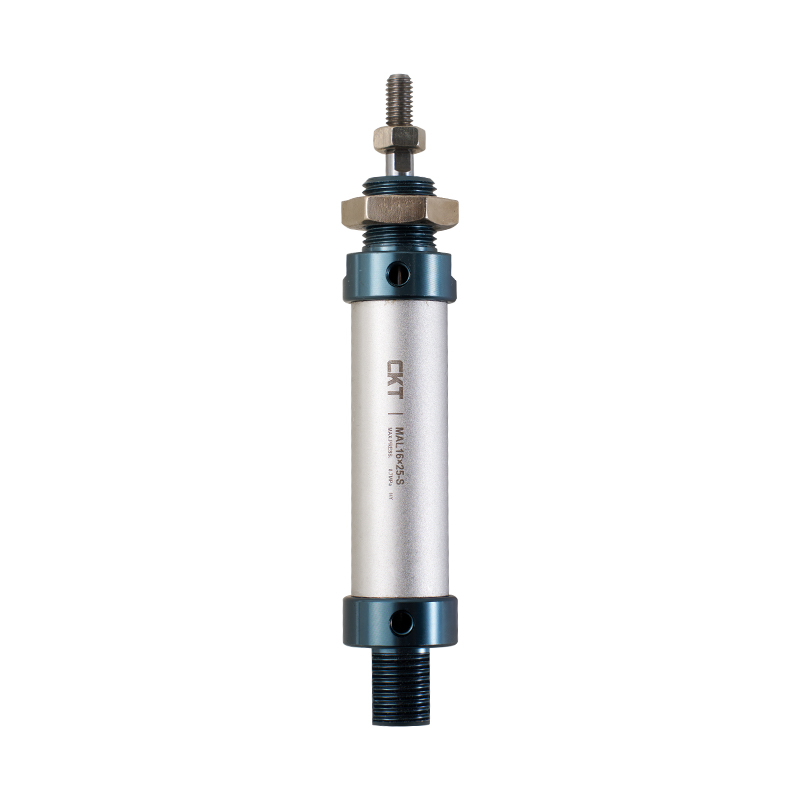

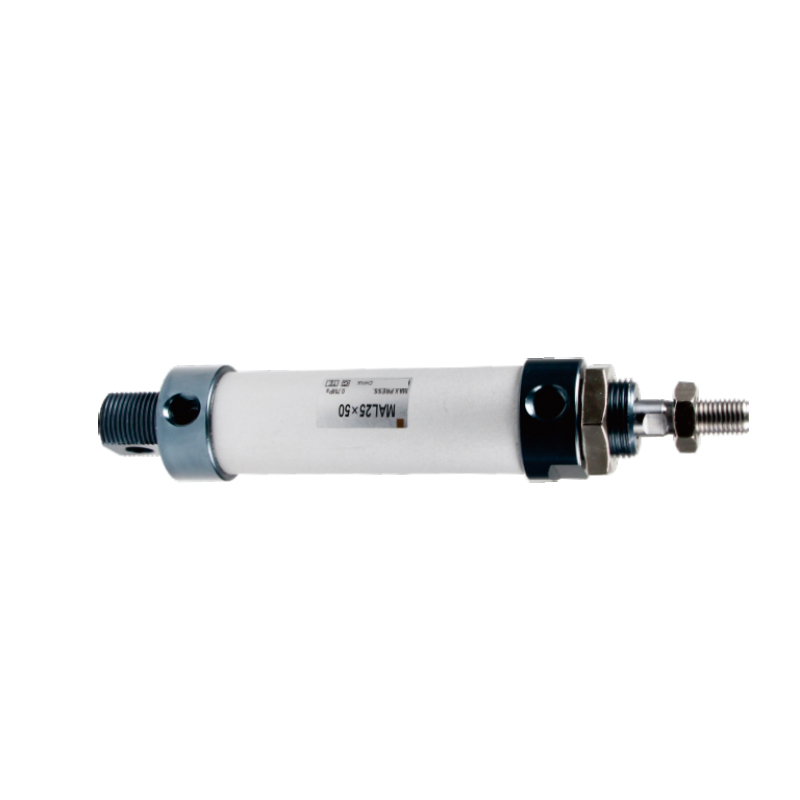

Mini cylindre en alliage d'aluminium série MAL

1. Mettre en œuvre les normes de l'entreprise et utiliser un corps de cylindre à tube rond en aluminium ;
2. Les couvercles avant et arrière sont reliés au tube du cylindre par des filetages ;
3. Le joint de piston adopte une structure d'étanchéité bidirectionnelle de forme spéciale avec une taille compacte et une fonction de stockage d'huile ;
4. Le capot avant adopte un guide de roulement autolubrifiant avec de bonnes performances de lubrification et de guidage ;
5. Une variété de formes de couvercle arrière rendent l'installation du cylindre plus pratique ;
6. Des cylindres de diverses spécifications et des accessoires d'installation de cylindres sont disponibles au choix des clients.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Mini cylindre en acier inoxydable série MI
SUIVANT :Mini-vérins en acier inoxydable série MA
  • Diamètre intérieur (mm) 20 25 32 40
    Type d'action Séries MSAL et MTAL Type simple effet
    Autres séries Type alternatif
    Milieu de travail Aérien
    Plage de pression Type alternatif 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Type simple effet 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Résistance à la pression garantie 1,5 MPa (215 psi)
    Plage de température de fonctionnement °C -20~70
    Plage de vitesse de fonctionnement Type simple effet：50~800mm/s
    Type réactif : 30 ~ 800 mm/s
    Plage de tolérance de déplacement 0~150 10 >150*1,4
    Type de tampon Tampon pare-chocs
    *Diamètre de reprise PT1/8 PT1/4
    *Des types de filetage NPT et G sont disponibles pour la connexion. Veuillez sélectionner.

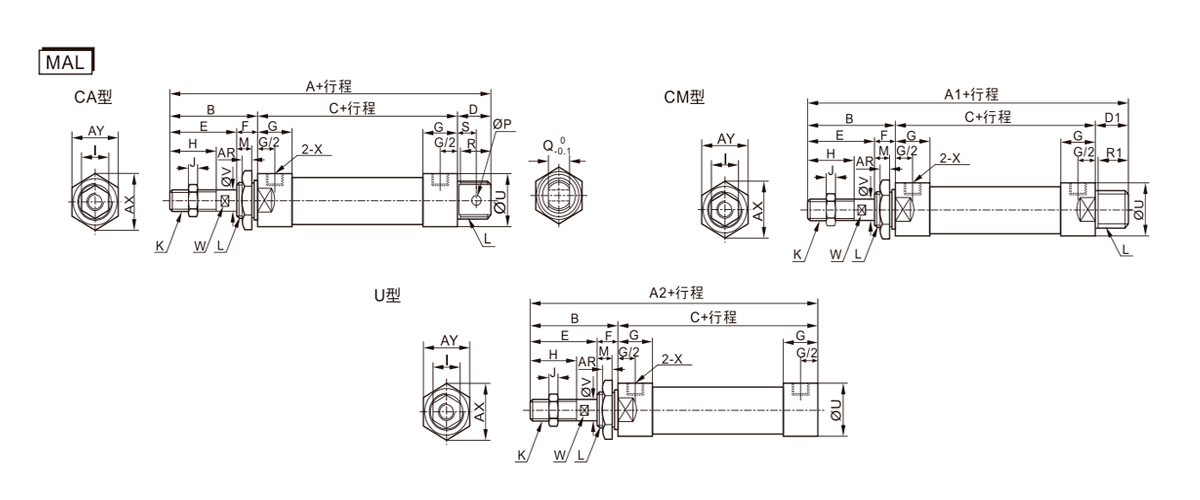

  • Diamètre/symbole du cylindre A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X RA HCAHE AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16 × 1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8 × 1,25 M22 × 1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12 × 1,25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

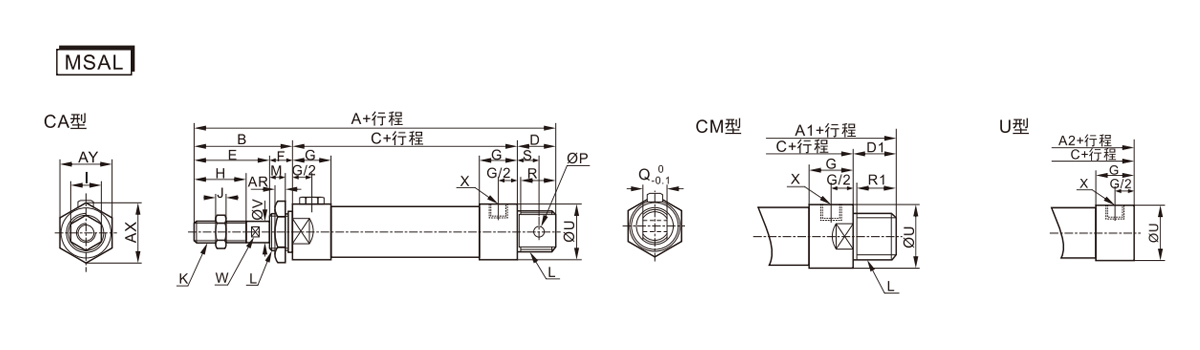

    Symboleeee A A1 A2 B C D D1 E F
    Alésage/course 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Diamètre/symbole du cylindre G H 1 J K L M P Q R R1 S U V W X RA HCAHE AY
    20 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12 × 1,25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

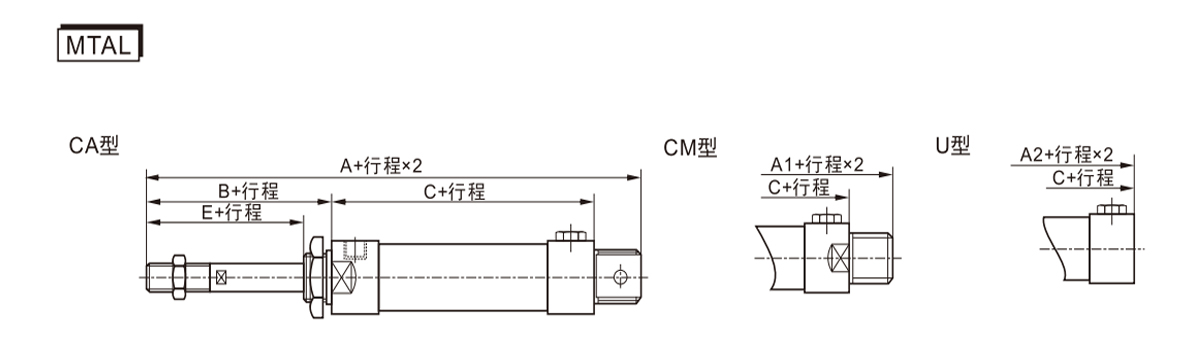

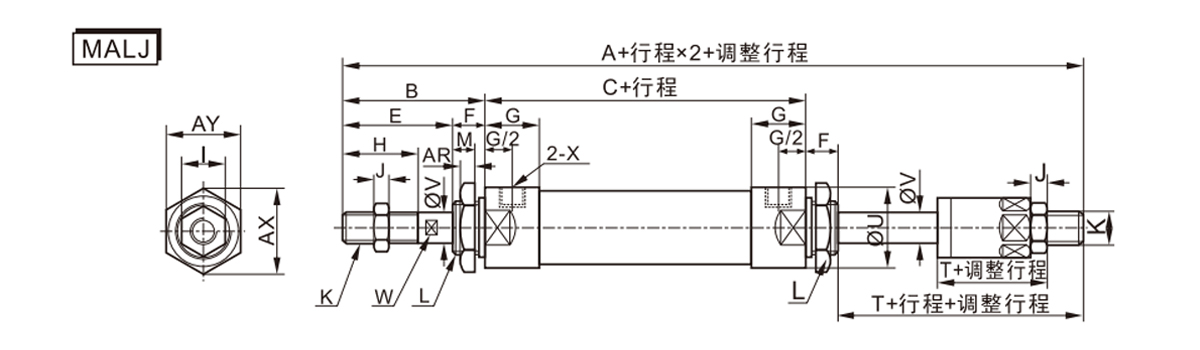

    Diamètre/symbole du cylindre A A1 A2 C
    Itinéraire 0~25 26~50 51 ~ 75 76~100 0~25 26~50 51 ~ 75 76~100 0~25 26~50 51 ~ 75 76~100 0~25 26~50 51 ~ 75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

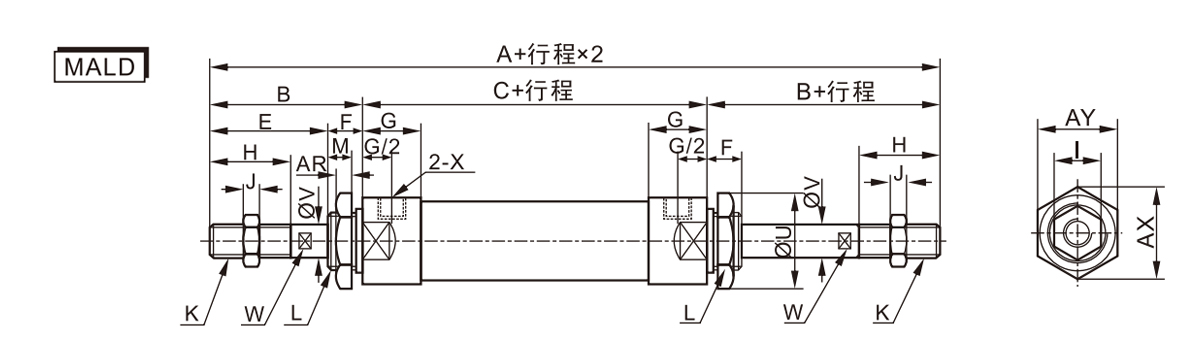

    Diamètre/symbole du cylindre A B C E F G H I J K L M U V W X RA HCAHE AY
    20 150 40 70 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12 × 1,25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

    Diamètre/symbole du cylindre A B C E F G H I J K L M T U V W X RA HCAHE AY
    20 147 40 70 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12 × 1,25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

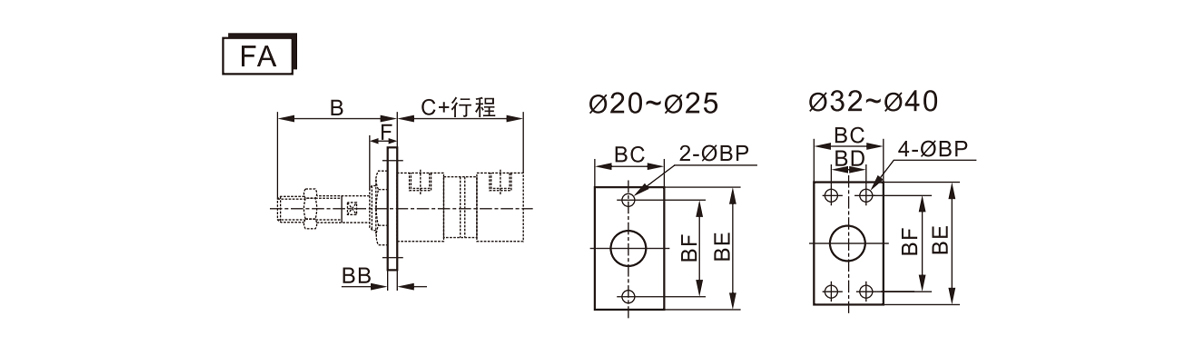

    Symboleeee B C
    (série MAL)     		C (série MSAL) BB Colombie-Britannique BD ÊTRE petit ami PA F
    Alésage/course 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

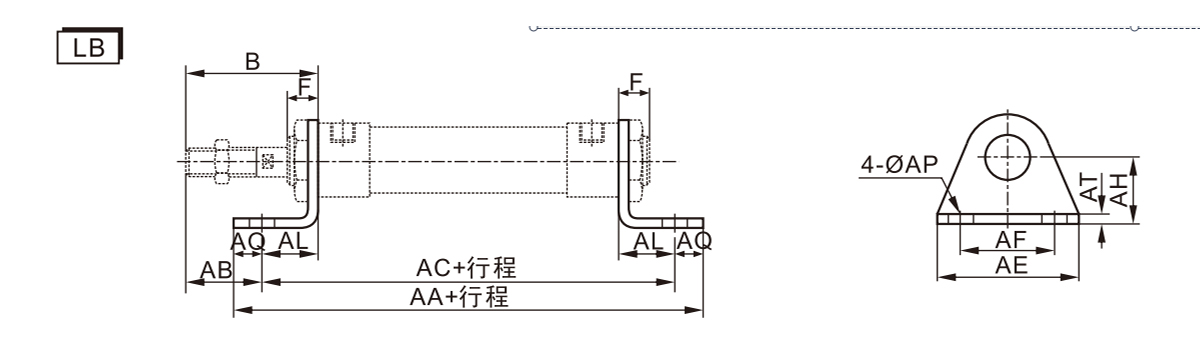

    Symboleeee B F AA
    (série MAL)     		AA (série MSAL) AB AC
    (série MAL)     		AC (série MSAL) AE AF AL QA PA À AH
    Alésage/course 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

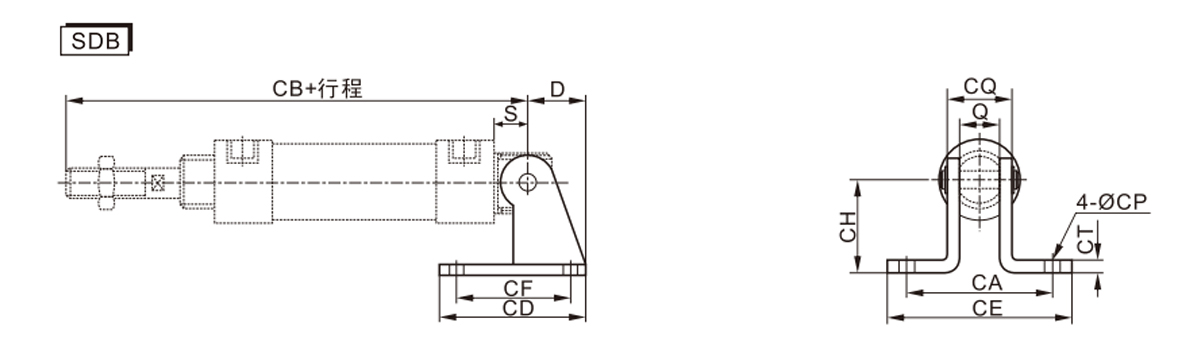

    Symboleeee D S Q CA CB
    (série MAL)     		CB (série MSAL) CD CE FC CH CT CP QC
    Alésage/course 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
