Mini-vérins en acier inoxydable série MA Fournisseurs

Accueil / Produits / Cylindre pneumatique / Mini-cylindre / Mini-vérins en acier inoxydable série MA

Mini-vérins en acier inoxydable série MA Mini-vérins en acier inoxydable série MA
  • Mini-vérins en acier inoxydable série MA
  • Mini-vérins en acier inoxydable série MA
Mini-cylindre

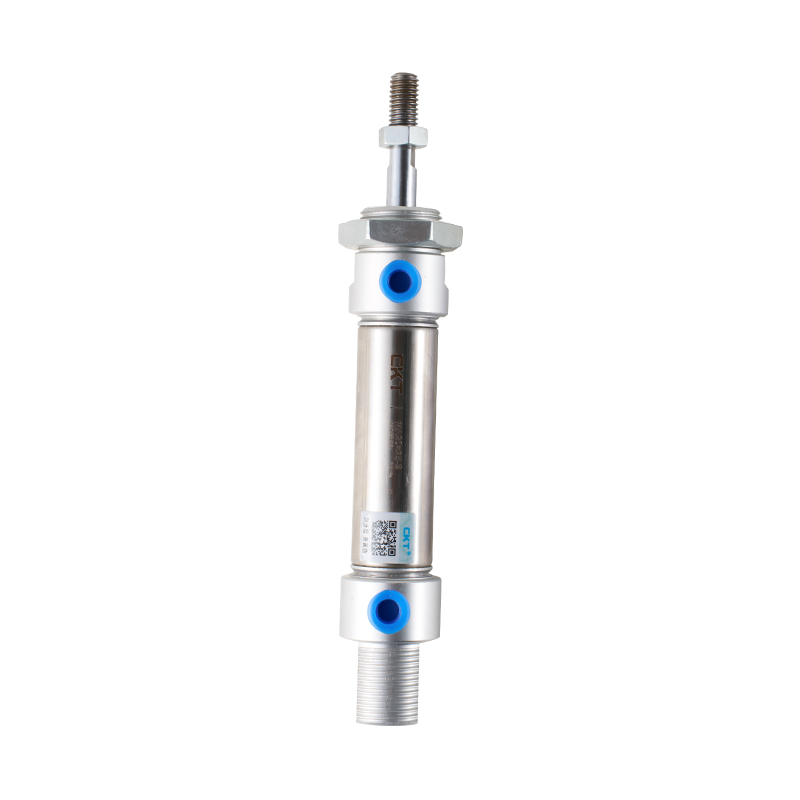

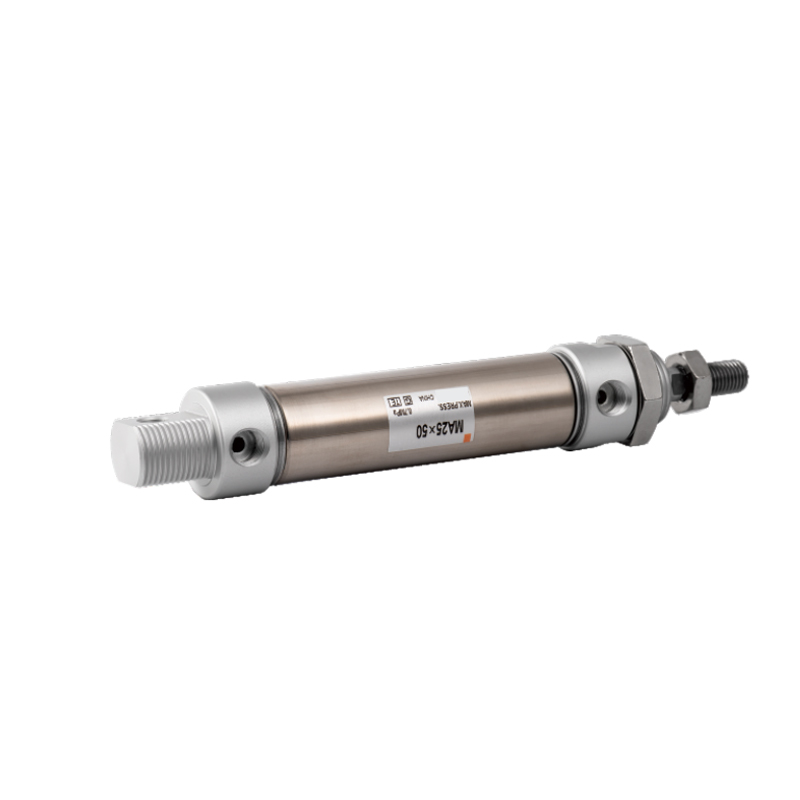

Mini-vérins en acier inoxydable série MA

1. Le joint de piston adopte une structure d'étanchéité bidirectionnelle de forme spéciale avec une taille compacte et une fonction de stockage d'huile ;
2. Les capots avant et arrière sont équipés de patins anti-collision fixes pour réduire l'impact inverse du cylindre ;
3. Une variété de formes de couvercle arrière rendent l'installation du cylindre plus pratique ;
4. Les couvercles avant et arrière et le corps du cylindre en acier inoxydable adoptent une structure roulante rivetée avec une connexion fiable ;
5. Le corps du cylindre adopte un tuyau en acier inoxydable de haute précision avec une résistance élevée et une résistance à la corrosion ;
6. Des cylindres de diverses spécifications et des accessoires d'installation de cylindres sont disponibles au choix des clients ;
7. Tous les cylindres de cette série sont fixés avec des aimants.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Mini cylindre en alliage d'aluminium série MAL
SUIVANT :Mini-vérin en acier inoxydable série CM2 (simple effet)
  • Diamètre intérieur (mm) 16 20 25 32 40 50 63
    Type d'action MSAI MTA Type simple effet -
    MAR - Type alternatif
    MAI  MADI  MAJ Type alternatif -
    MACI  MACDI   MACJ - Type d'amortissement à double effet
    milieu de travail Aérien
    Plage de pression de fonctionnement Type alternatif 0,1 ~ 1,0 MPa (15 ~ 145 psi)
    Type simple effet 0,2 ~ 1,0 MPa (28 ~ 145 psi)
    Résistance à la pression garantie 1,5 MPa (215 psi)
    Plage de température de fonctionnement °C -20~70
    Plage de vitesse de fonctionnement Type simple effet:50~800mm/s
    Type récurrent : 30 ~ 800 mm/s
    Plage de tolérance de déplacement 0~150*10        >150 14
    Type de tampon Séries C-MAC, C-MACD, C-MACJ : mise en mémoire tampon réglable ;
    Autres séries : Patins anti-collision
    *Diamètre de reprise M5 × 0,8 PT1/8 PT1/4
    *Les types de filetage NPT et G sont disponibles pour la connexion.

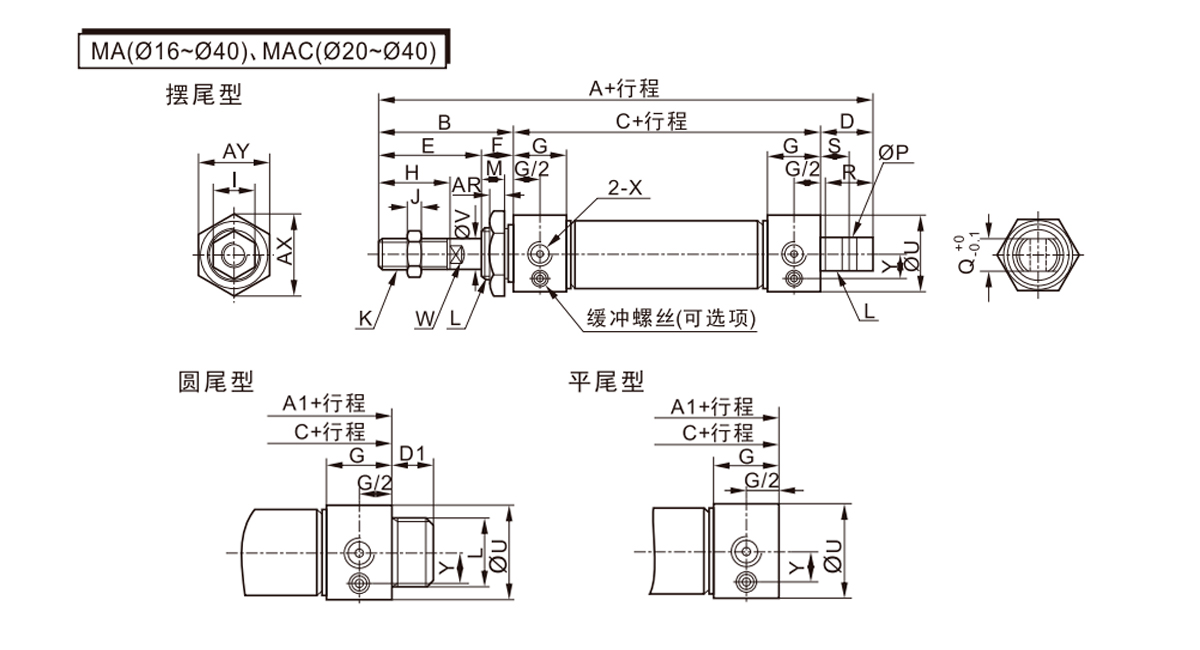

  • Diamètre intérieur/symbole A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X RA HACHE AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16 × 1,5 14 6 12 14 9 21 6 8 M5 × 0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12 × 1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Diamètre/symbole du cylindre U V
    50 53 16
    63 67 16

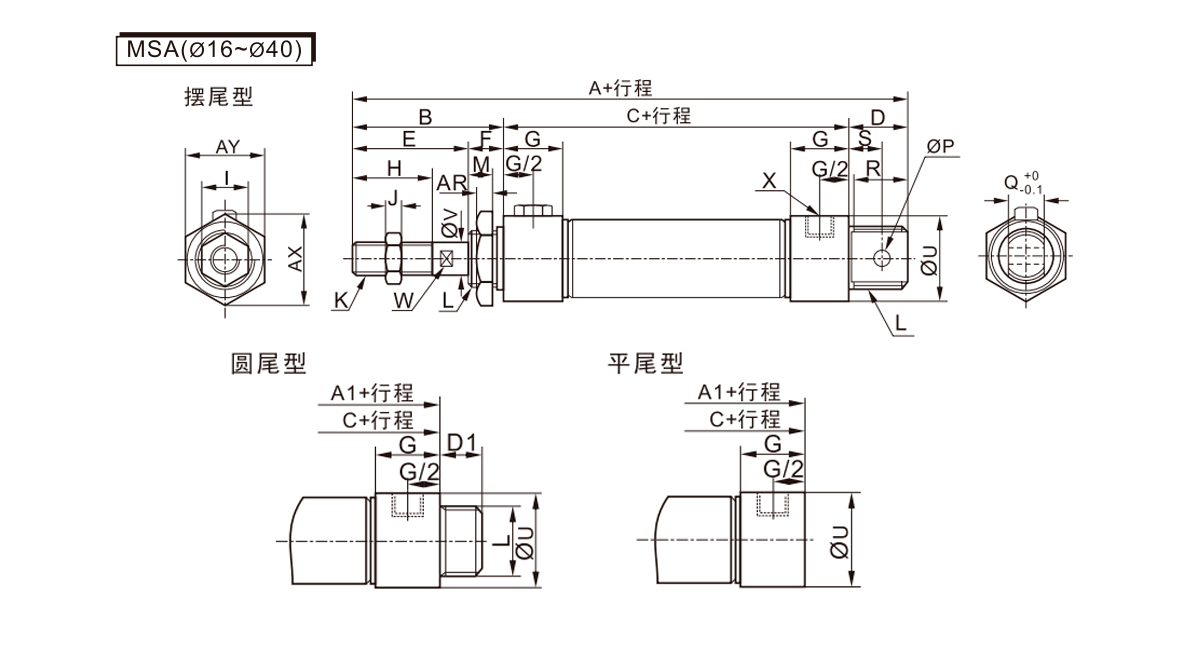

    Symboleeeee A A1 B C D D1 E F G H I
    Diamètre intérieur/course ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Diamètre intérieur/symbole J K L M P Q R S U V W X RA HACHE AY
    16 5 M6×1 M16 × 1,5 14 6 12 14 9 21 6 5 M5 × 0,8 5 25 22
    20 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10 × 1,25 M24 × 2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12 × 1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

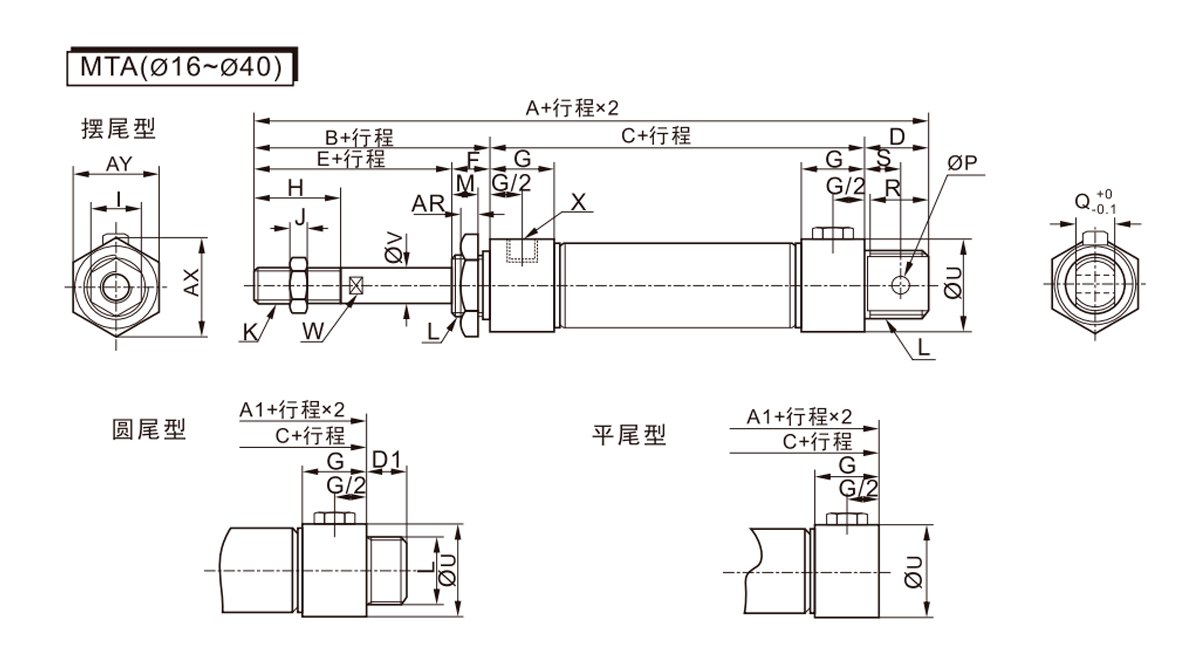

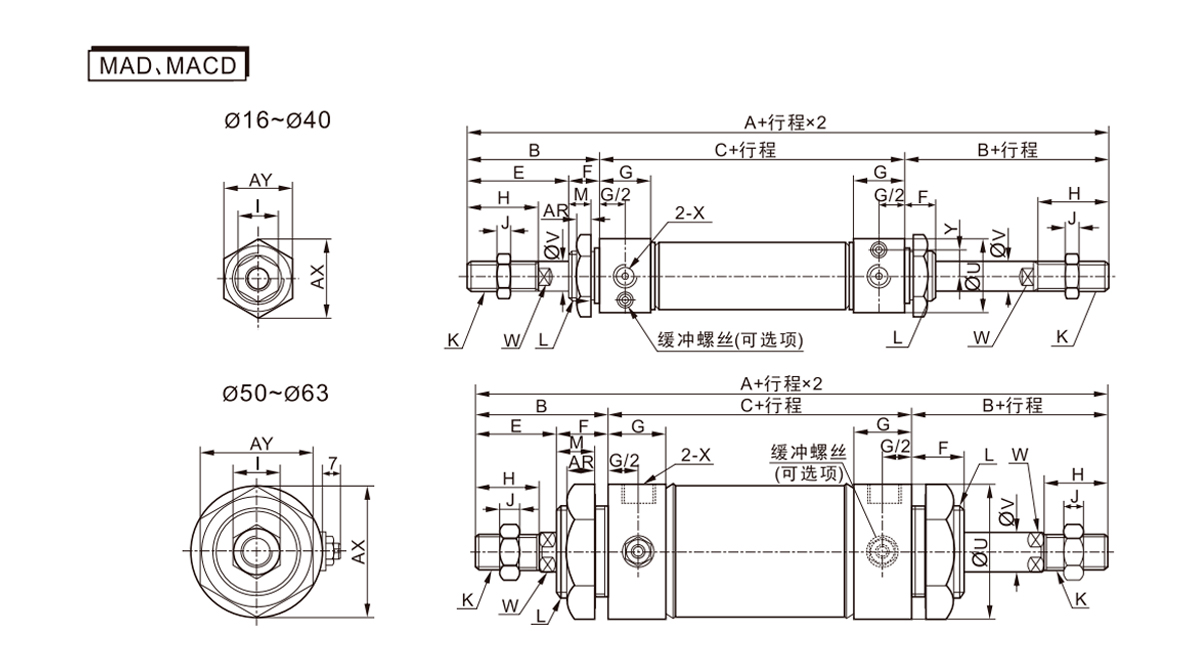

    Symboleeeee A A1 B C D D1 E F
    Diamètre intérieur/course ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Diamètre intérieur/symbole G H I J K L M P Q R S U V W X RA HACHE AY
    16 10 16 10 5 M6×1 M16 × 1,5 14 6 12 14 9 21 6 5 M5 × 0,8 6 25 22
    20 16 20 12 6 M8 × 1,25 M22 × 1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10 × 1,25 M22 × 1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10 × 1,25 M24 × 2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12 × 1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Diamètre intérieur/symbole A B C E F G H I J K L M U V W X RA HACHE AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16 × 1,5 14 21 6 5 M5 × 0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8 × 1,25 M22 × 1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10 × 1,25 M22 × 1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10 × 1,25 M24 × 2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12 × 1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36 × 2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36 × 2,0 15 67 16 14 PT1/4 11 53 46 -

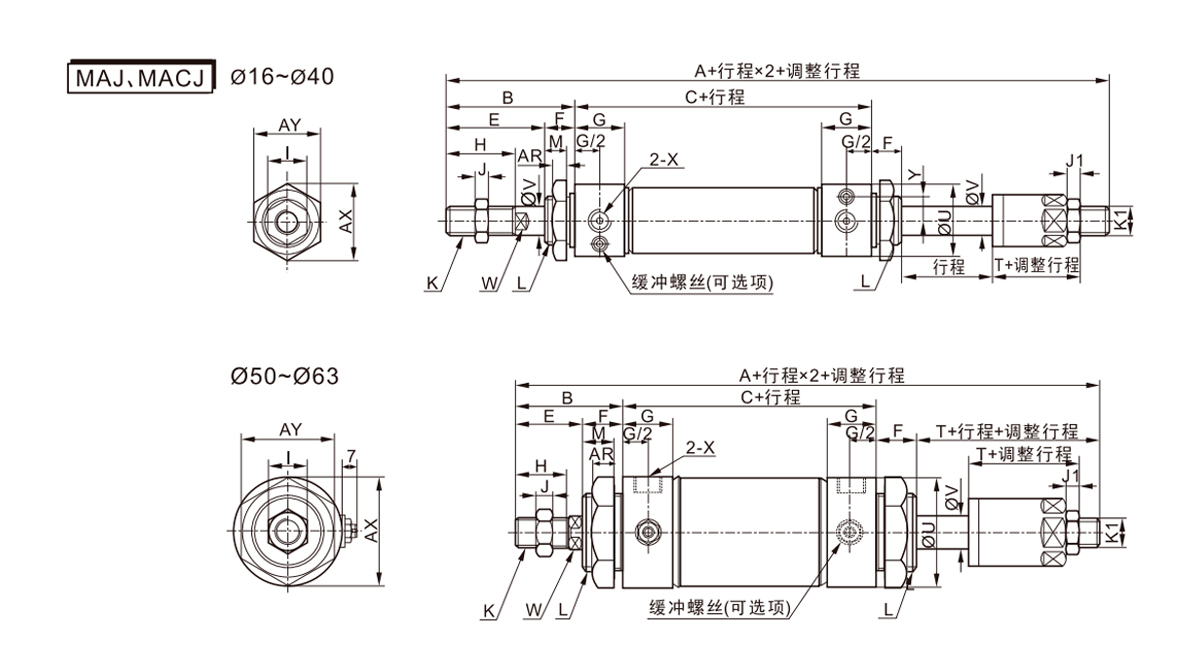

    Diamètre intérieur/symbole A B C E F G H I J J1 K K1 L M U V W X RA HACHE AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16 × 1,5 14 21 6 5 M5 × 0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8 × 1,25 M8 × 1,25 M22 × 1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10 × 1,25 M10 × 1,25 M22 × 1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10 × 1,25 M10 × 1,25 M24 × 2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12 × 1,25 M12 × 1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12 × 1,25 M36 × 2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12 × 1,25 M36 × 2,0 15 67 16 14 PT1/4 11 53 46 - 28

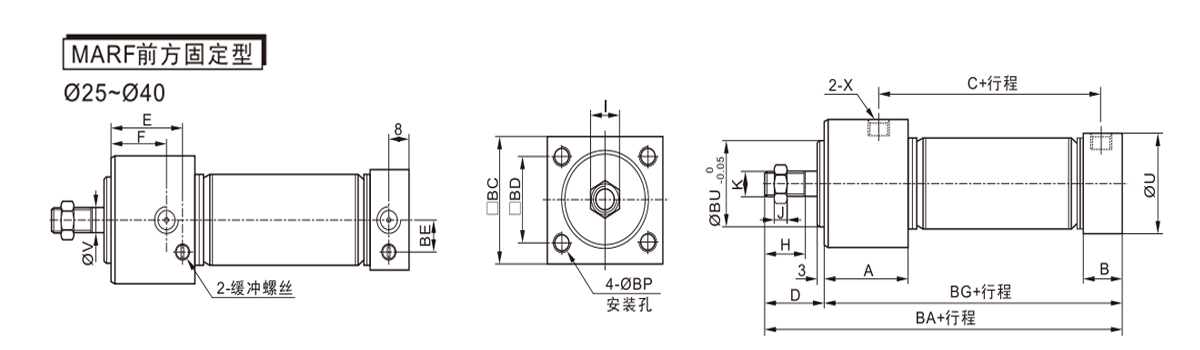

    Diamètre intérieur/symbole A B C D E F G H I J K U V X AE AF PA AH BA ÊTRE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8 × 1,25 27 8 PT1/8 33.5 21 Ø9.5
    Profondeur 6,5
    Trou traversant : Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10 × 1,25 30 10 PT1/8 39 25 Ø11.0
    Profondeur 7,5
    Trou traversant : Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10 × 1,25 35 12 PT1/8 47 30 Ø14.0
    Profondeur 10
    Trou traversant : 09,0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Profondeur 12,5
    Trou traversant : Ø11     		52.3 132.6 15 97.6 32

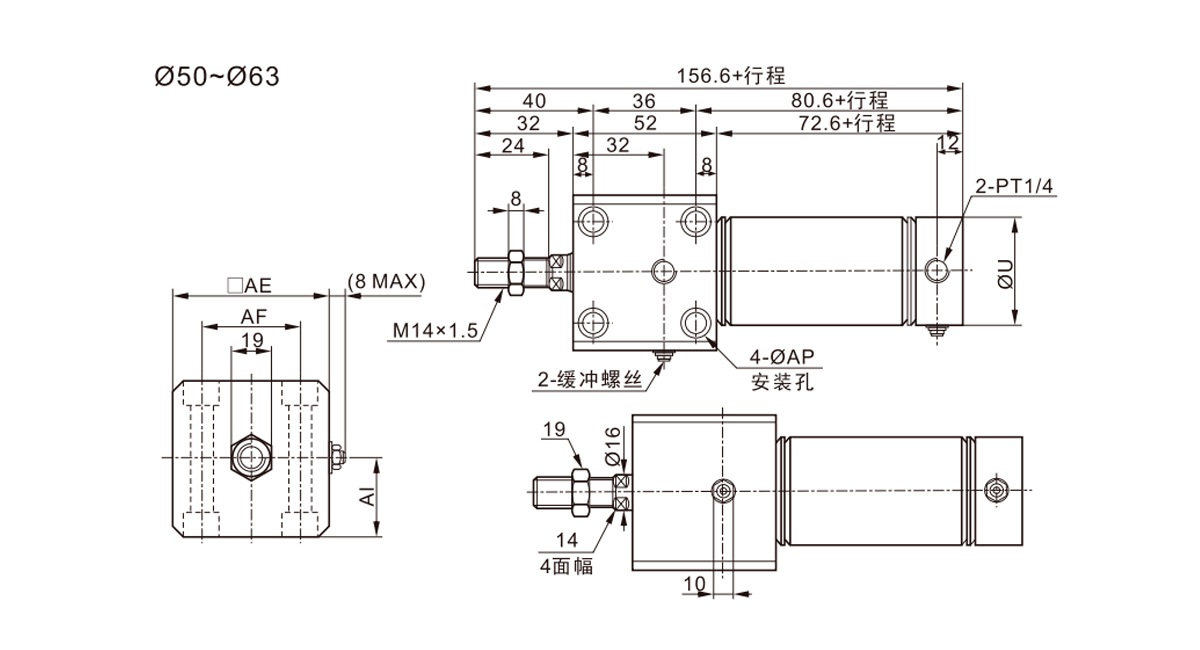

    Diamètre intérieur/symbole U AE AF Al PA
    50 53 62 44 31 Bilatéral : 011,0 dp 6,5
    Trou traversant : 06,6
    63 67 74 48 37 Double face : Ø14,0 dp 8,5
    Trou traversant : Ø9.0

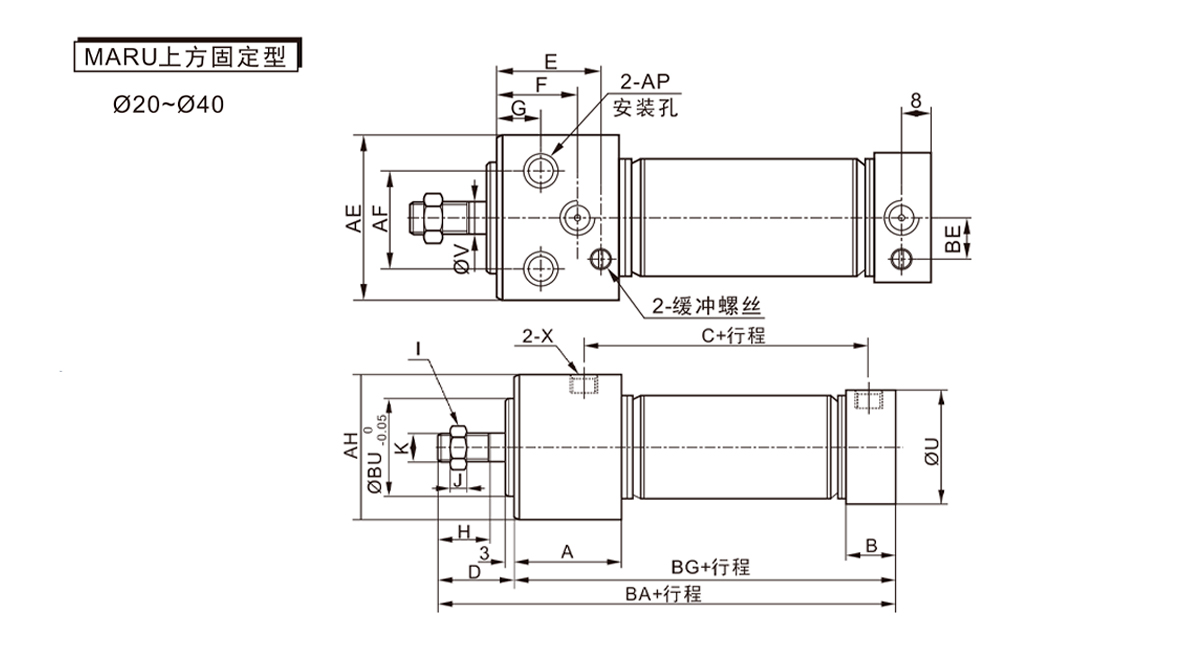

    Diamètre intérieur/symbole A B C D E F H 1 J K U V X BA Colombie-Britannique BD ÊTRE BG PA BU
    20 29 16 59 31 24 22 20 13 5 M8 × 1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Profondeur9 20
    25 29 16 59 33 24 22 22 17 9 M10 × 1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Profondeur11 26
    32 29 16 59 33 25 22 22 17 6 M10 × 1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Profondeur11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8 × 1,25 Deep14 32

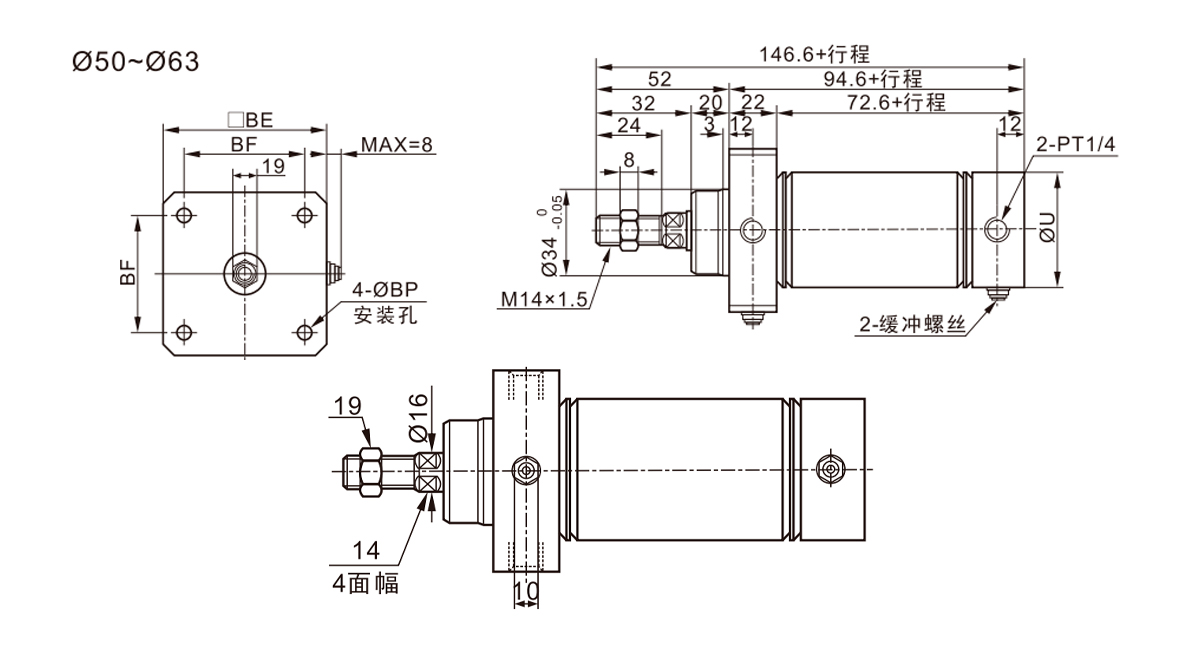

    Diamètre intérieur/symbole U ÊTRE petit ami PA
    50 53 62 48 6.6
    63 67 74 58 9

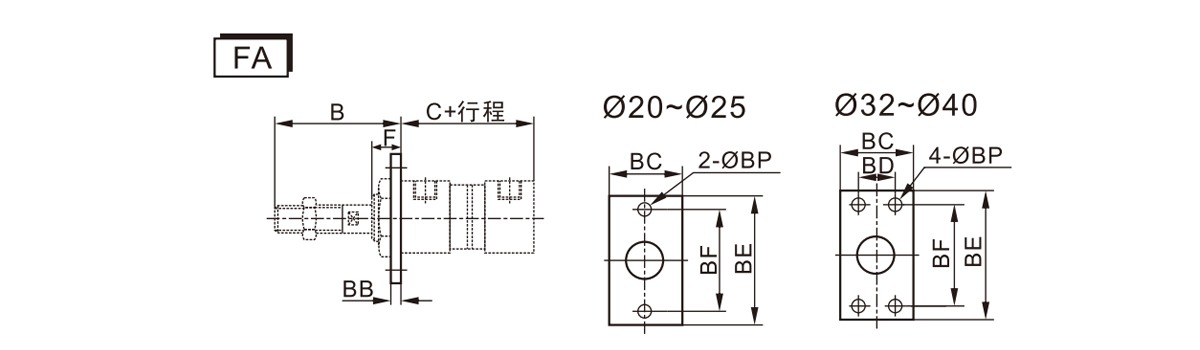

    Symboleeeee B C(série MA) C (série MSA) BB Colombie-Britannique BD ÊTRE petit ami PA F
    Alésage/course 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

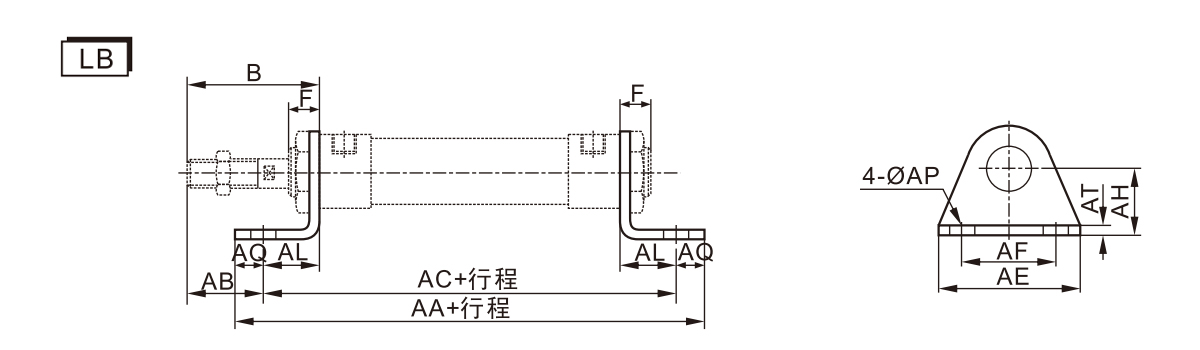

    Symboleeeee B F AA (série MA) AA (série MSA) AB CA (série MA) CA (série MSA) AE AF AL QA PA À AH
    Alésage/course 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

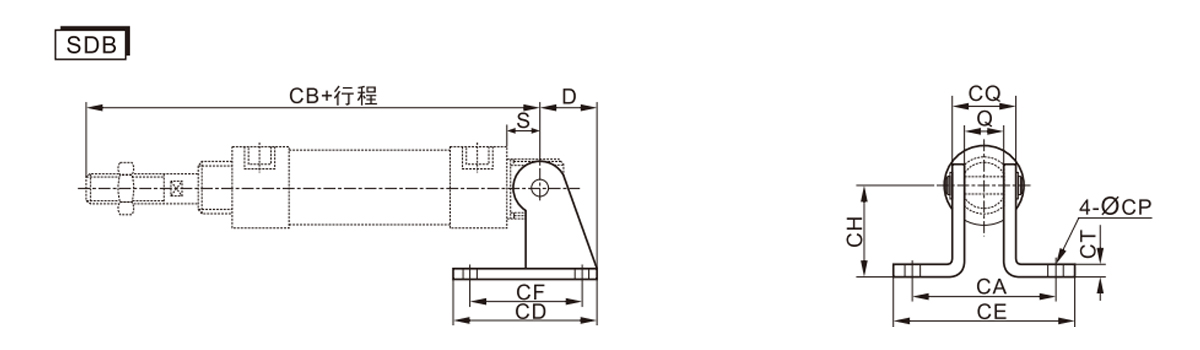

    Symboleeeee D S Q CA CB (série MA) CB (série MSA) CD CE FC CH CT CP QC
    Alésage/course 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
