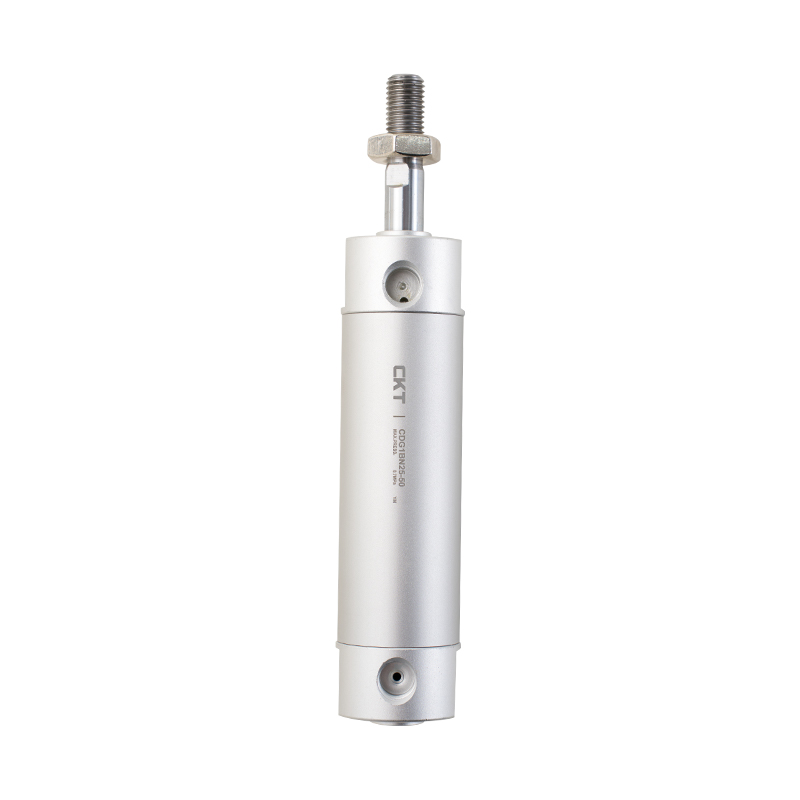

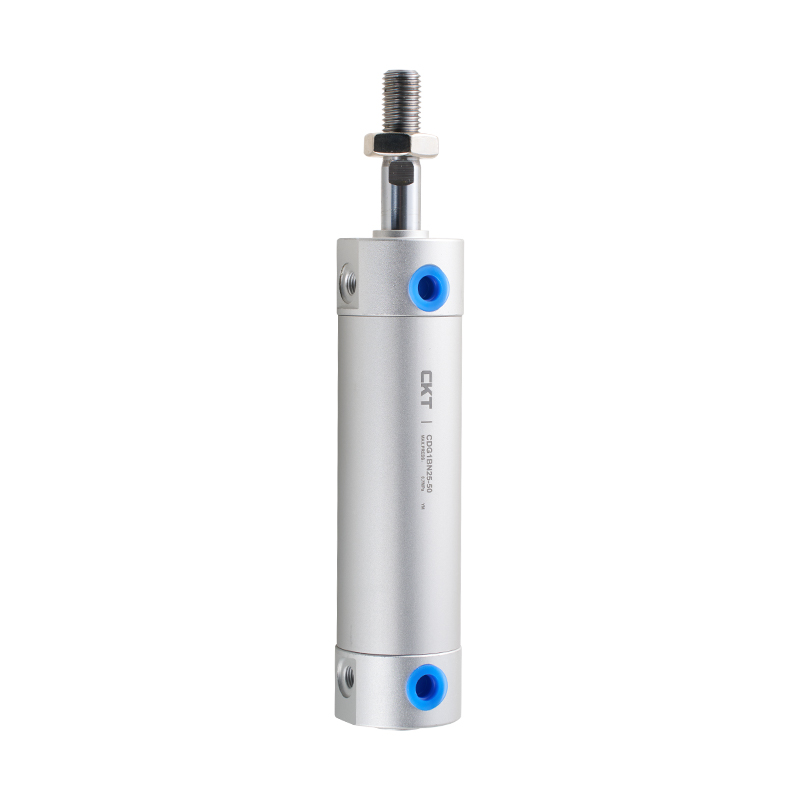

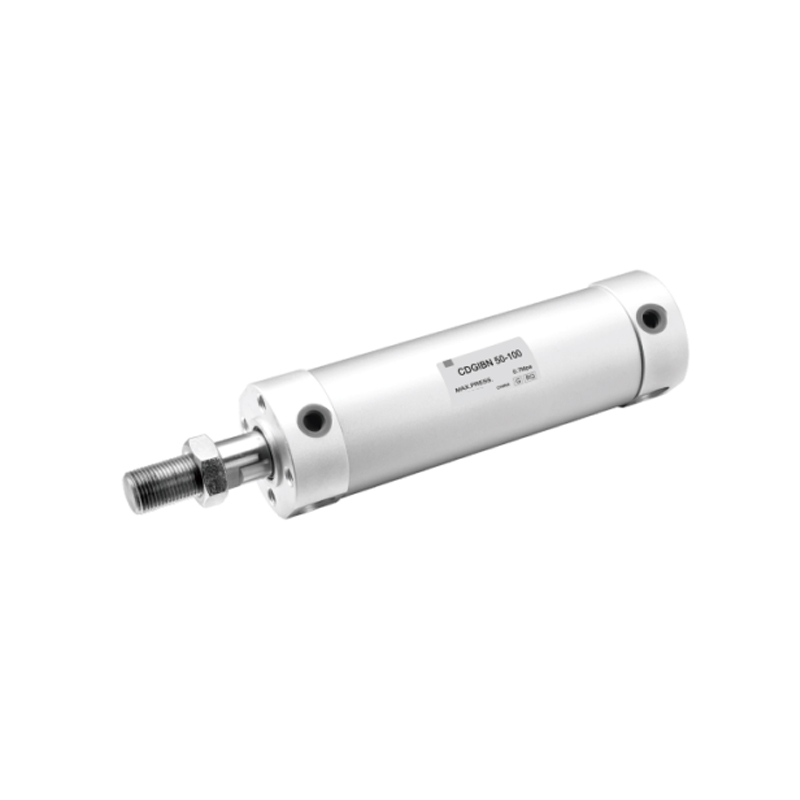

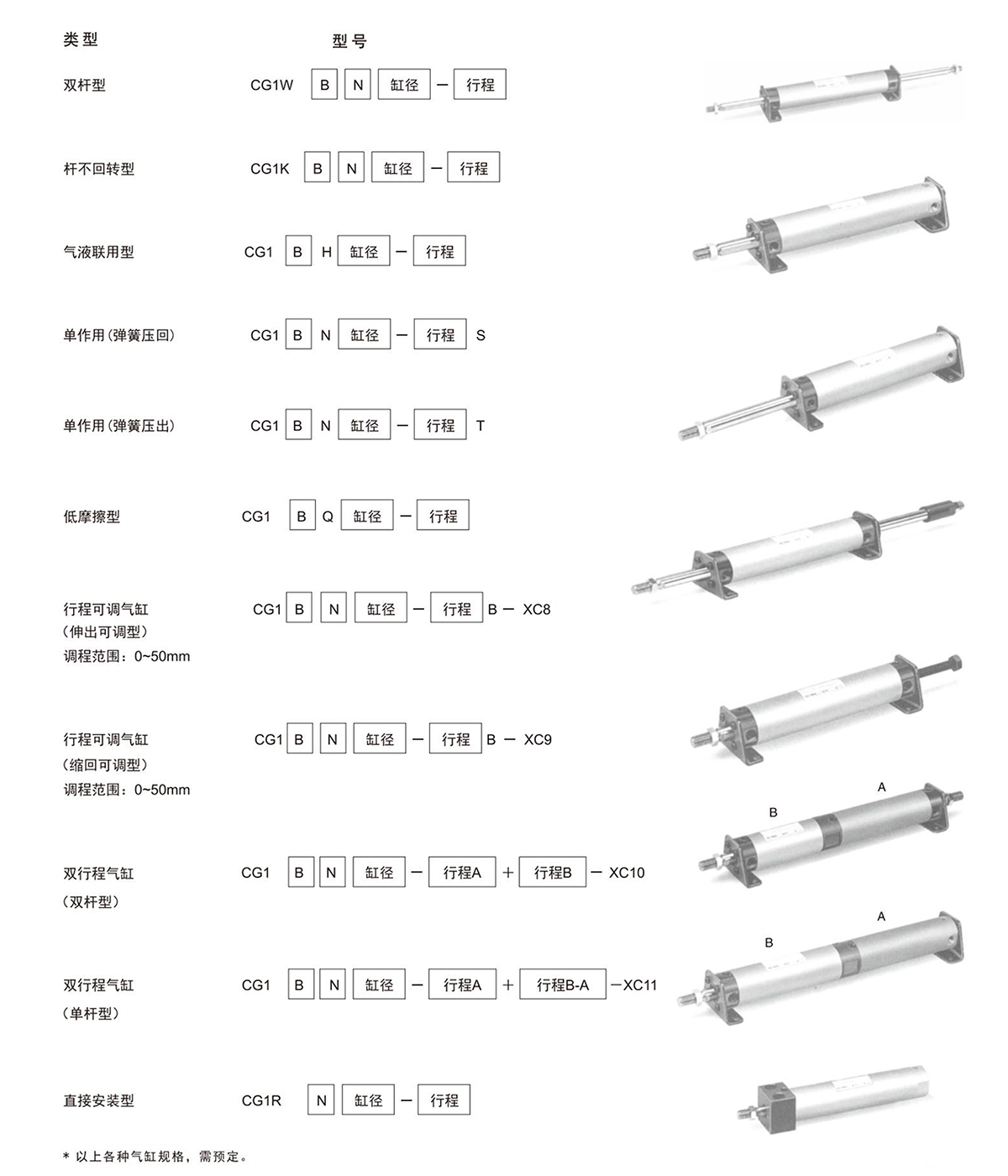

Cylindre léger à double effet à tige simple série CG1

1. Les capots avant et arrière sont équipés de patins anti-collision fixes pour réduire l'impact inverse du cylindre ;
2. Le corps du cylindre et les couvercles avant et arrière sont reliés par des filetages de précision pour assurer l'étanchéité et la stabilité ;
3. Le capot avant est équipé d'un roulement autolubrifiant et aucune lubrification supplémentaire n'est requise ;
4. Une variété de formes d'installation sont disponibles parmi lesquelles les clients peuvent choisir, ce qui est pratique à utiliser ;
5. Il y a des trous d'installation des deux côtés des couvercles avant et arrière ;
6. Les types de tampons à air et en caoutchouc sont facultatifs.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Mini cylindre en acier inoxydable série MI

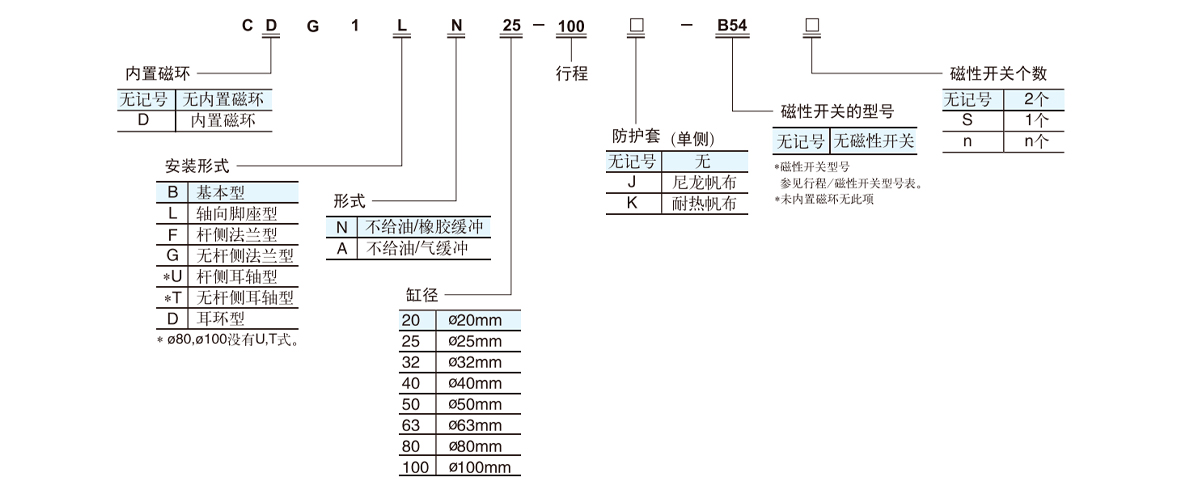

  • Diamètre du cylindre (mm) 20 25 32 40 50 63 80 100
    Fluide utilisé Aérien
    Mode de fonctionnement Double effet
    Pression de service maximale 1,0MPa
    Pression de service minimale 0,05MPa
    Température ambiante et du fluide Interrupteur magnétique : -10°C à 60°C
    Interrupteur amagnétique : -10°C à 70°C
    Vitesse des pistons 50~1000 mm/s 50 ~ 700 mm/s
    Mise en mémoire tampon Amorti en caoutchouc/amorti pneumatique
    Tolérance de longueur de course mm ~1000 :(0~1,4)
    ~1200 :(0~1,8)     		~1000 :(0~1,4)
    ~1500 :(0~1,8)
    *Lubrification Non requis
    Diamètre de connexion Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Si un graissage est nécessaire, utilisez l'huile pour turbine n° 1 ISOVG32.

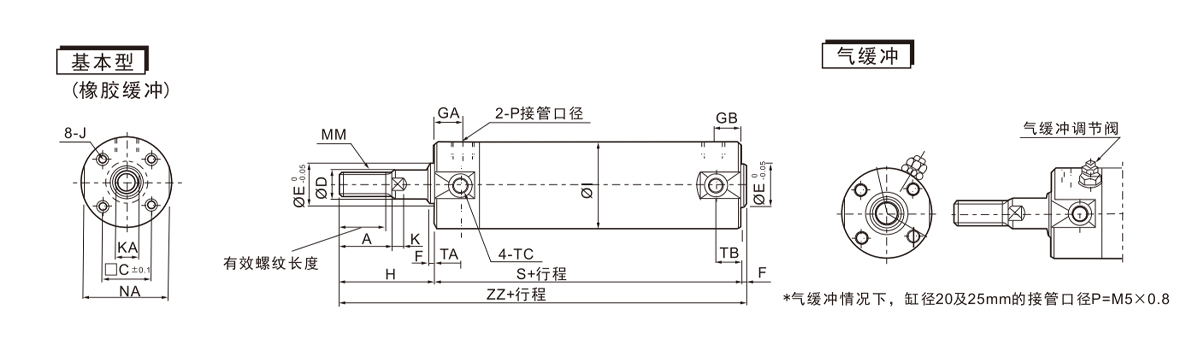

  • Diamètre du cylindre (mm) Plage de déplacement (mm) Longueur de filetage efficace A □C DO ØE F GA FR I J K KA MM NA P S TA tuberculose CT H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7 Profondeur7 4 6 M8 × 1,25 24 *1/8 69 11 11 M5 × 0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5 × 0,8  Deep7.5 5.5 8 M10 × 1,25 29 *1/8 69 11 11 M6 × 0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5 × 0,8  Deep8 5.5 10 M10 × 1,25 35.5 1/8 71 11 10 M8 × 1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Profondeur12 6 14 M14×1,5 44 1/8 78 12 10 M10 × 1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8 × 1,25  Deep16 7 18 M18 × 1,5 55 1/4 90 13 12 M12 × 1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Profondeur16 7 18 M18 × 1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5 Profondeur22 10 22 M22 × 1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75 Profondeur22 10 26 M26 × 1,5 100 1/2 108 - - 71 182

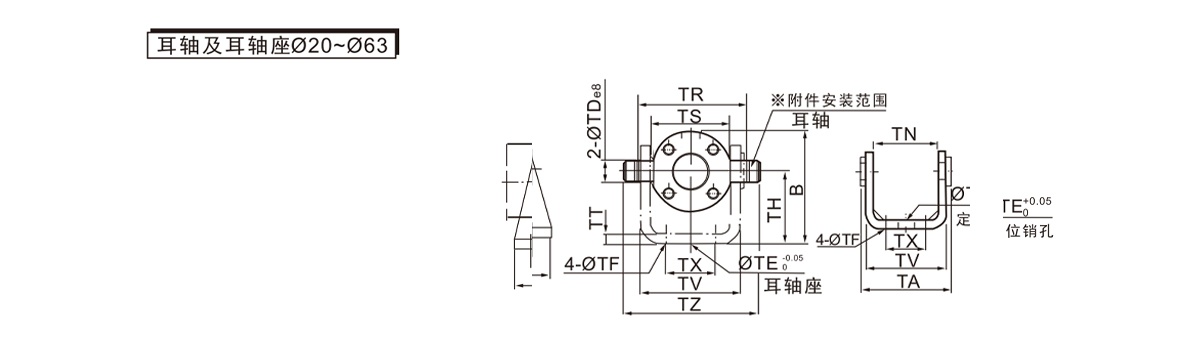

    Diamètre du cylindre (mm) Axe de l'oreille Siège de tige d'oreille
    Numéro de pièce ØTDeB Numéro de pièce B tuberculose ØTE ØTF TH TR TS TT Télévision TW Émission TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

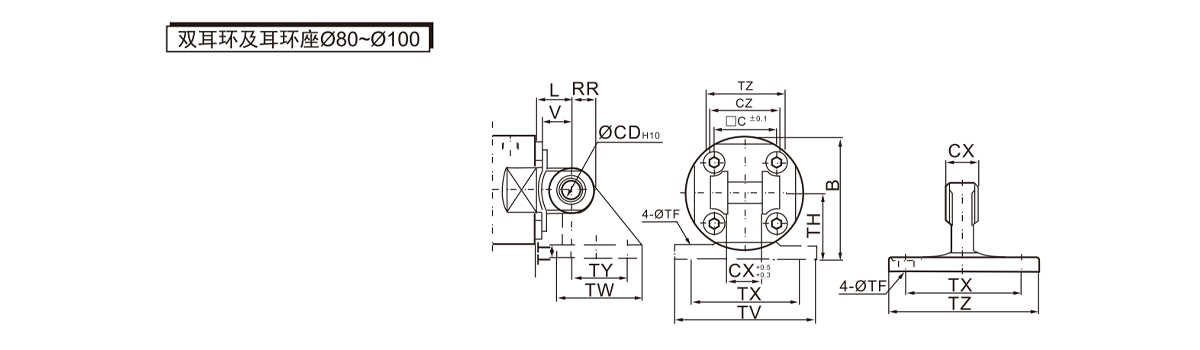

    Diamètre du cylindre (mm) Boucles d'oreilles doubles Porte-boucles d'oreilles
    Numéro de pièce ØCD  H10 CX CZ L FR V Numéro de pièce ØTF TH TT Télévision TW Émission TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

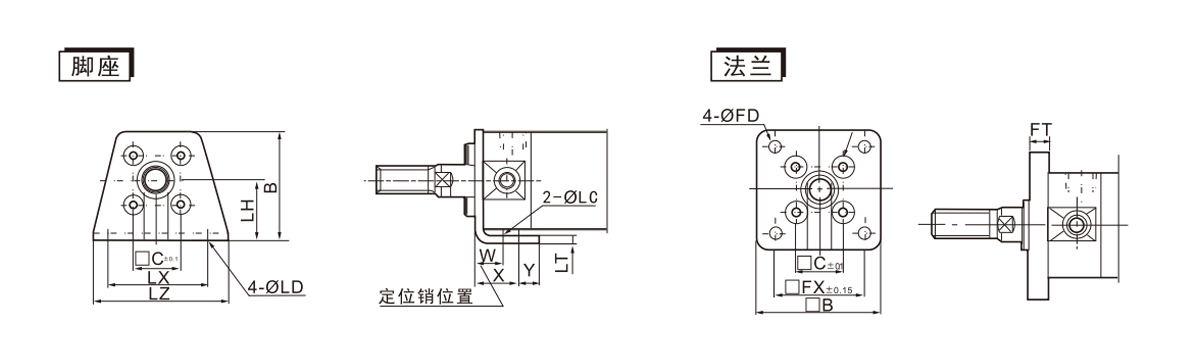

    Diamètre du cylindre (mm) Repose-pieds Bride
    Numéro de pièce ØLC ØLD LH LT LX LZ B W X Y Numéro de pièce □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

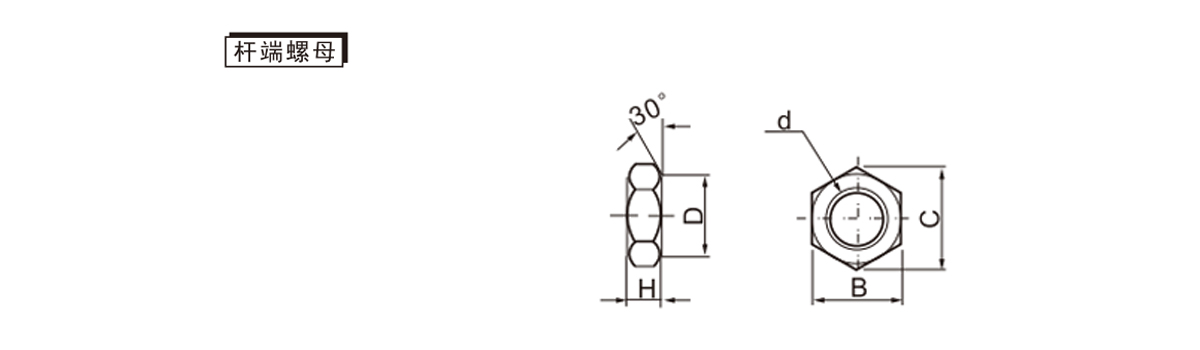

    Diamètre du cylindre (mm) Écrou d'extrémité de tige
    Numéro de pièce d H B C D
    20 NT-02 M8 × 1,25 5 13 15 12.5
    2 532 NT-03 M10 × 1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5 063 NT-G05 M18 × 1,5 11 24 (27.7) 23
    80 NT-08 M22 × 1,5 13 32 (37,0) 31
    100 NT-10 M26 × 1,5 16 41 (47.3) 39

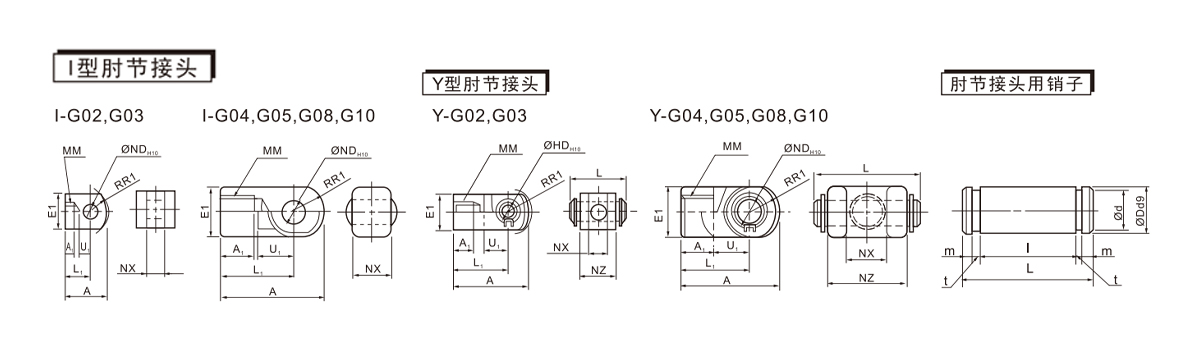

    Diamètre du cylindre (mm) Articulation du coude de type I Connecteur de joint coudé de type Y Goupille d'articulation du coude
    Numéro de pièce A A1 E1 L1 MM FR1 U1 ND H10 NX Numéro de pièce A A1 E1 L1 MM FR1 U1 ND H10 NX T.-N.-L. L Numéro de pièce ØDd9 L oh I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18 × 1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18 × 1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22 × 1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22 × 1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26 × 1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26 × 1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Les axes utilisés pour les joints coudés des cylindres Ø80 et Ø100 sont les mêmes que ceux utilisés pour les boucles d'oreilles doubles.
