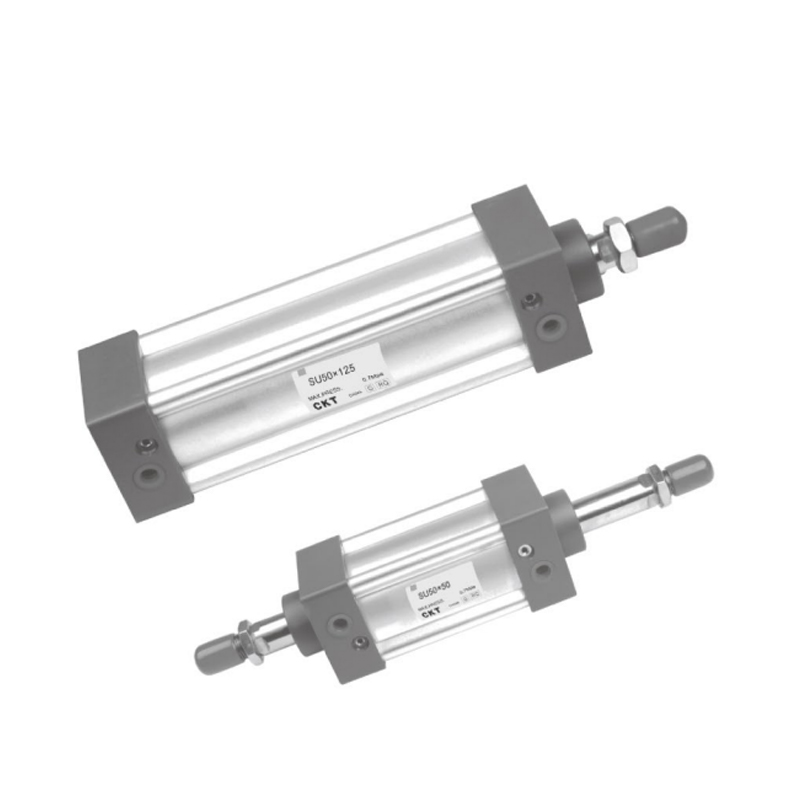

Vérin standard série SU (sans type de biellette de direction)
  • Vérin standard série SU (sans type de biellette de direction)
Cylindre standard

Vérin standard série SU (sans type de biellette de direction)

1. Le joint de piston adopte une structure d'étanchéité bidirectionnelle de forme spéciale avec une taille compacte et une fonction de stockage d'huile ;
2. Le tube en aluminium est un tube en forme de M sans tirant et a de bonnes performances anticorrosion ;
3. Par rapport aux cylindres standard ISO15552, la longueur des cylindres de la série SU avec le même diamètre de cylindre est plus petite ;
4. Le réglage du tampon du cylindre est stable ;
5. Les accessoires d'installation du cylindre sont partagés avec les cylindres de la série SC ;
6. La sélection de matériaux d'étanchéité résistants aux hautes températures peut garantir le fonctionnement normal du cylindre dans des conditions de 150 °C.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Vérin standard série SE (sans type de biellette de direction)
SUIVANT :Cylindre standard série MBB
  • Taille d'alésage (mm) 32 40 50 63 80 100
    Action Double effet
    Fluide Air (à filtrer par élément filtrant de 40 μm)

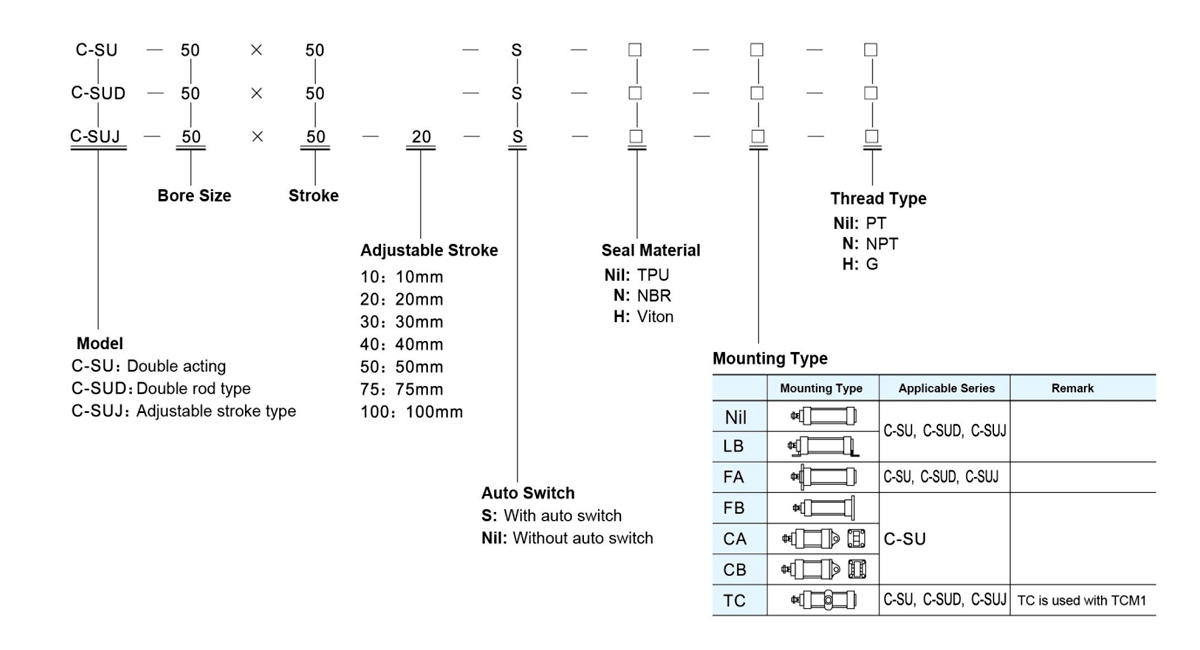

    Montage
    Tapez     		Série C-SU Bacis FA FB CA CB LB TC TCM1
    Série C-SUD,C-SUJ Bacis FA LB TC TCM1
    Plage de pression de fonctionnement 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Pression de preuve 1,5 MPa (215 psi)
    Température de fonctionnement (℃) -20~80
    Plage de vitesse de fonctionnement (mm/s) 30~800
    Tolérance de longueur de course 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Coussin Coussin réglable
    Coussin Stroke 21 28 29
    *Taille du port PT1/8 PT1/4 PT3/8 TP1/2
    *Les types de filetage NPT et G sont disponibles pour la connexion.

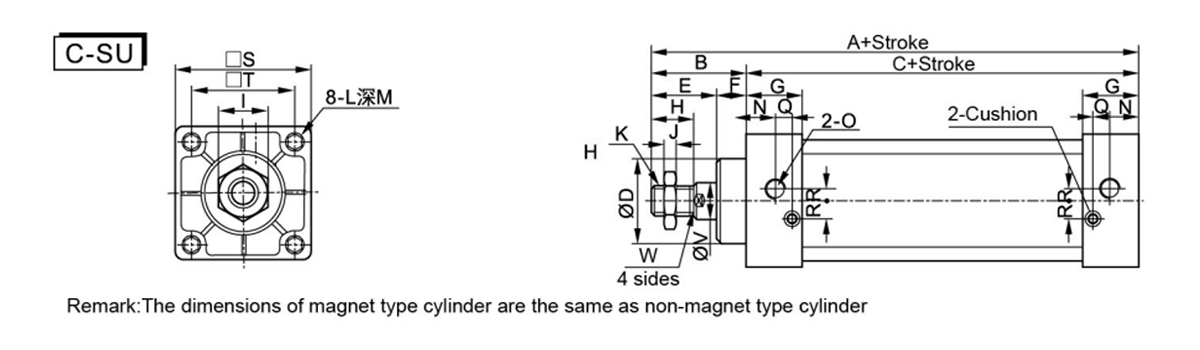

  • Alésage/symbole A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10 × 1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12 × 1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16 × 1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16 × 1,5 M8 × 1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20 × 1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20 × 1,5 M10×1,5 11.5 16.5 TP1/2 11 6.5 14 112 84 25 22

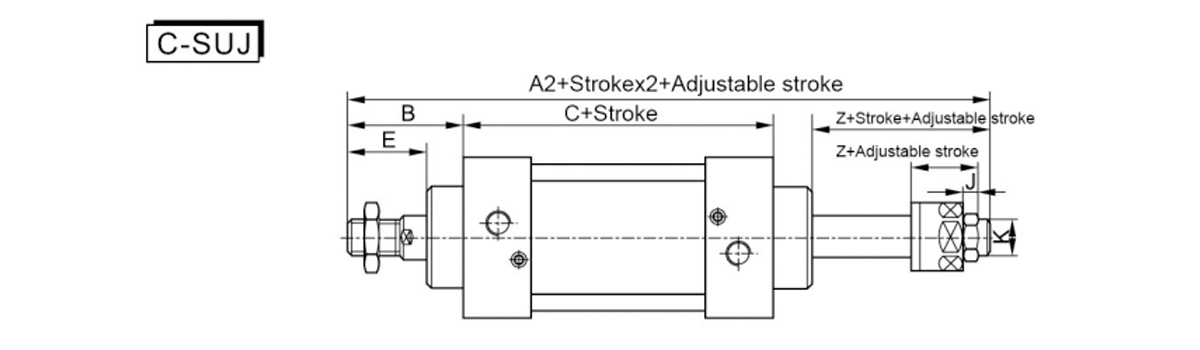

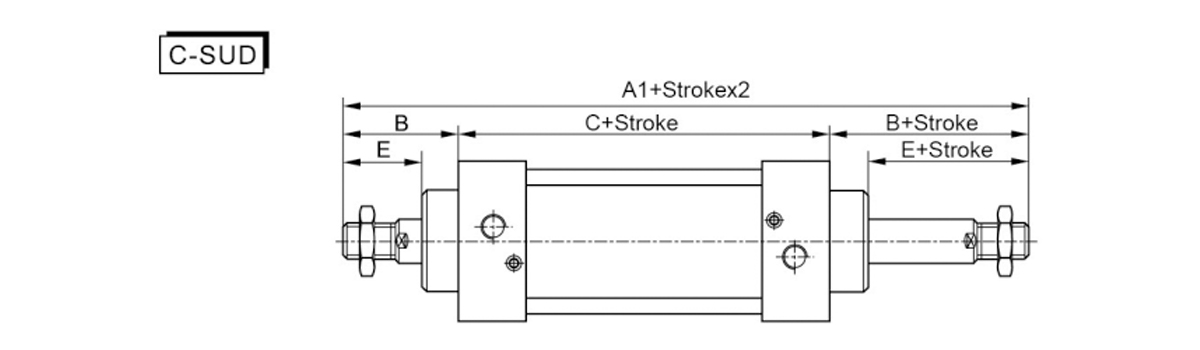

    Alésage/symbole A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10 × 1,25
    40 191 185 49 93 34 28 7 M12 × 1,25
    50 207 194 57 93 42 29 8 M16 × 1,5
    63 210 197 57 96 42 29 8 M16 × 1,5
    80 257 238.5 75 107 54 35.5 10 M20 × 1,5
    100 263 244.5 75 113 54 35.5 10 M20 × 1,5
    Remarque : 1. Les dimensions du cylindre de type magnétique sont les mêmes que celles du cylindre de type non magnétique ; 2. La même taille que le type standard C-SU pour le modèle ne montre pas la taille.

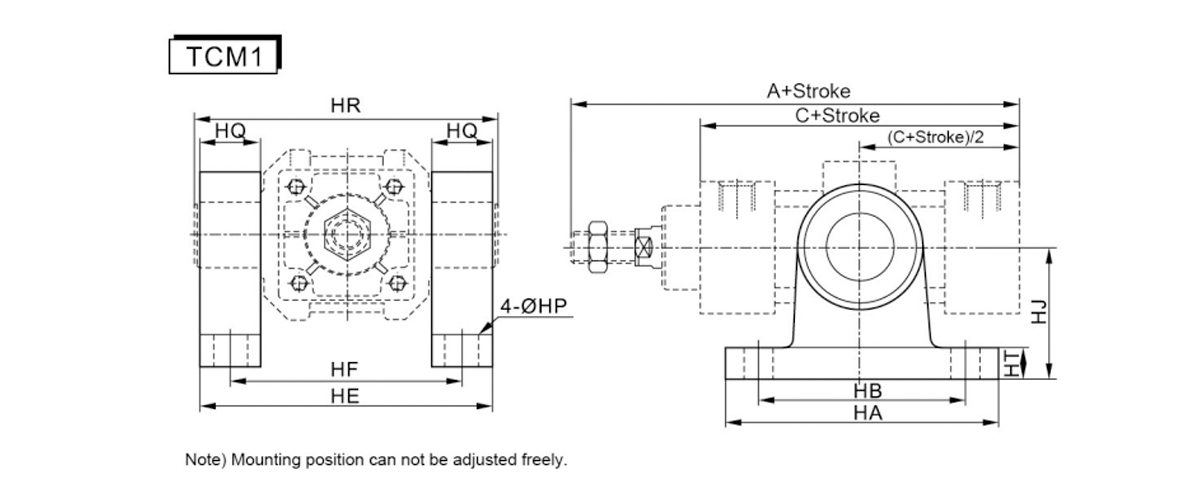

    Alésage/symbole A C HA HB IL HF HP QG RH HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

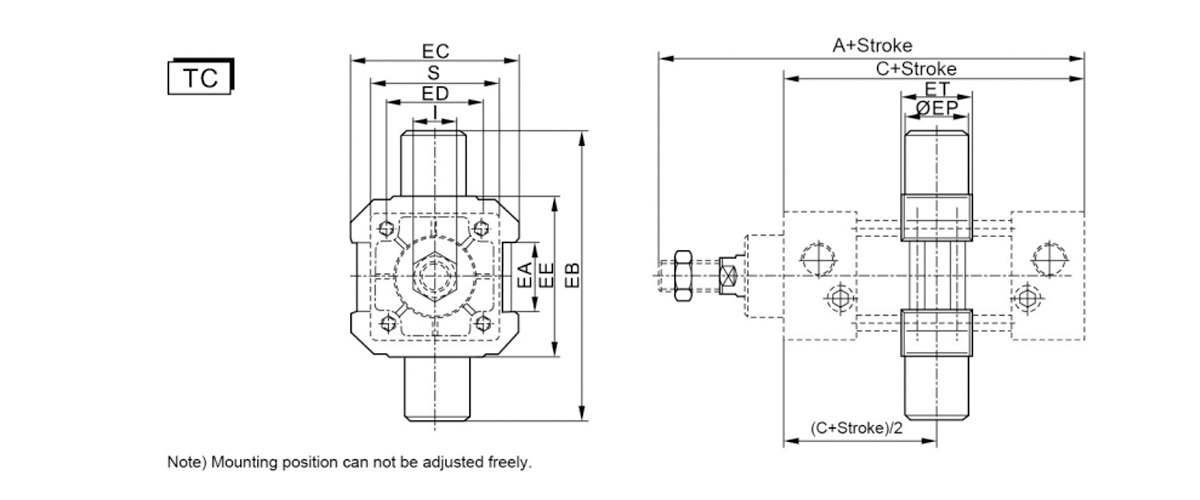

    Alésage/symbole A C EA EB CE ED EE PE ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Les dimensions d'installation des autres accessoires sont exactement les mêmes que celles des vérins de la série C-SC.
