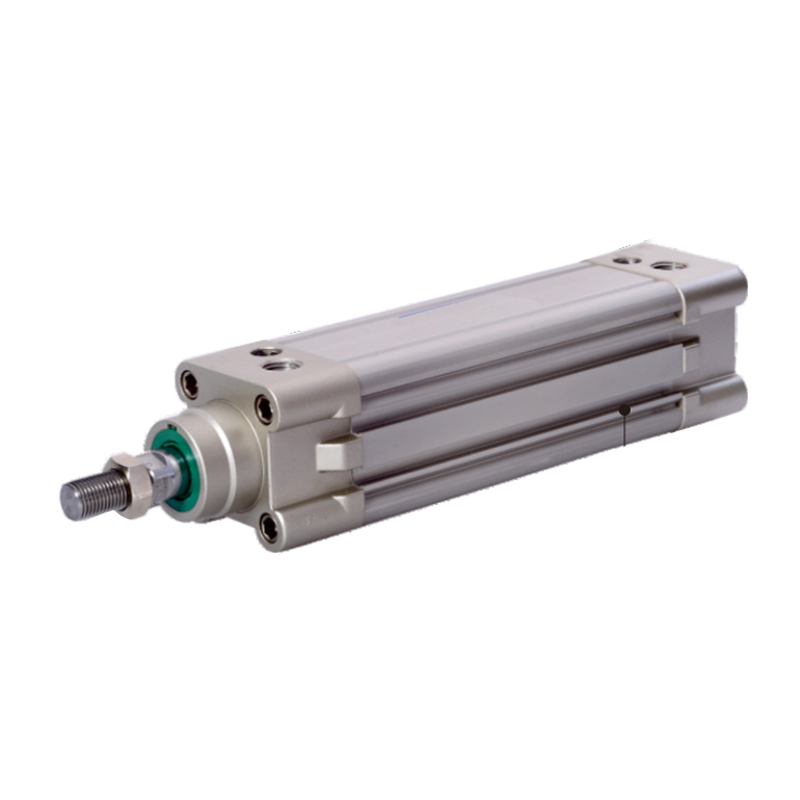

Vérin standard série SE (sans type de biellette de direction)
  • Vérin standard série SE (sans type de biellette de direction)
Cylindre standard

Vérin standard série SE (sans type de biellette de direction)

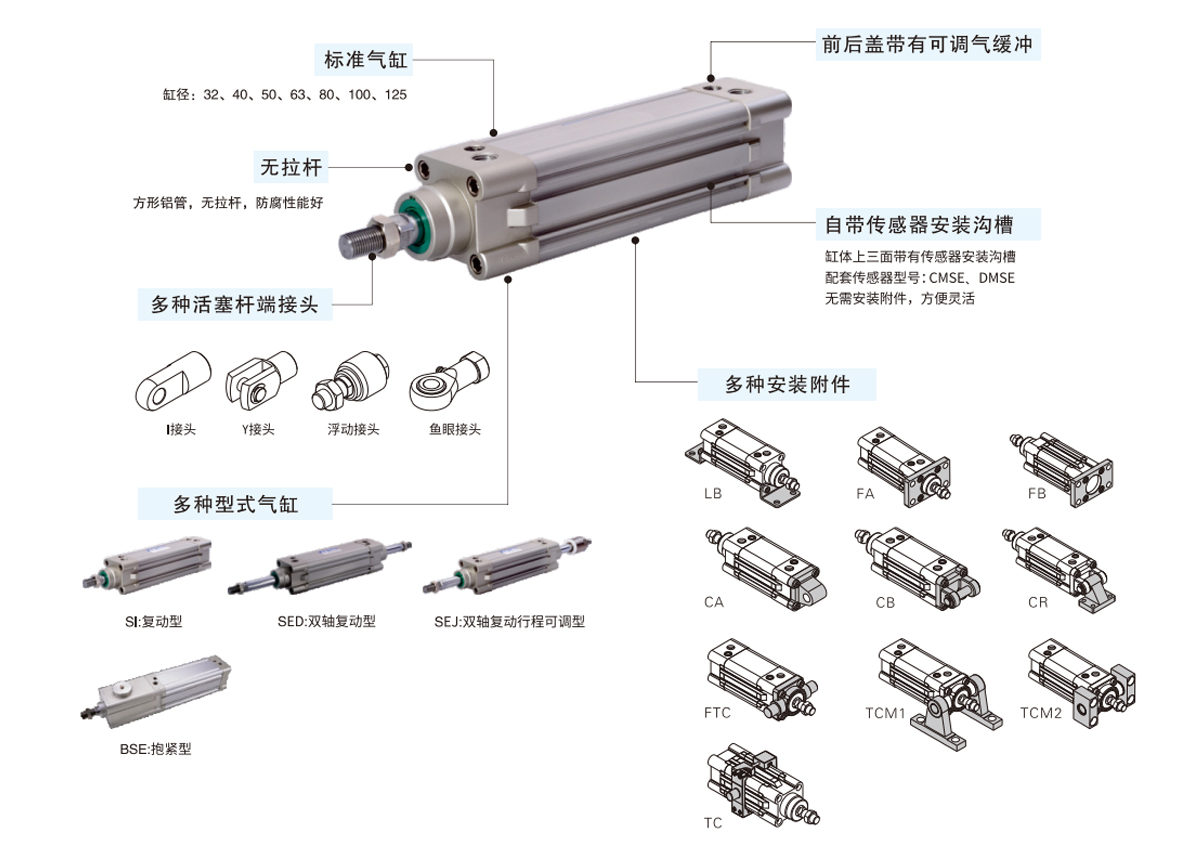

1. Le joint de piston adopte une structure d'étanchéité bidirectionnelle de forme spéciale avec une taille compacte et une fonction de stockage d'huile ;
2. tube en aluminium carré, sans tirant, bonnes performances anticorrosion ;
3. Le réglage du tampon du cylindre est stable ;
4. Des cylindres et des accessoires d'installation de cylindres de diverses spécifications sont disponibles au choix des clients.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Vérins standards série CA2
SUIVANT :Vérin standard série SU (sans type de biellette de direction)
  • Diamètre intérieur (mm) 32 40 50 63 80 100 125
    Mode de fonctionnement Type alternatif
    Milieu de travail Air (filtré sur un filtre de 40 μm)
    Type fixe Série SE Type de base FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Série SE D, SE J Type de base FA LB TC TCM1 TCM2 FTC
    Plage de pression de fonctionnement 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Résistance à la pression garantie 1,5 MPa (215 psi) (15 bars)
    Température de travail °C -20~70
    Plage de vitesse de fonctionnement mm/s 30~800 30~500
    Plage de tolérance de déplacement 0~250 60251~1000 151001~1500 20
    Type de tampon Tampon réglable
    Course du tampon mm 27 30 36 40
    *Diamètre de reprise PT1/8 PT1/4 PT3/8 TP1/2
    *Les types de filetage NPT et G sont disponibles pour la connexion.

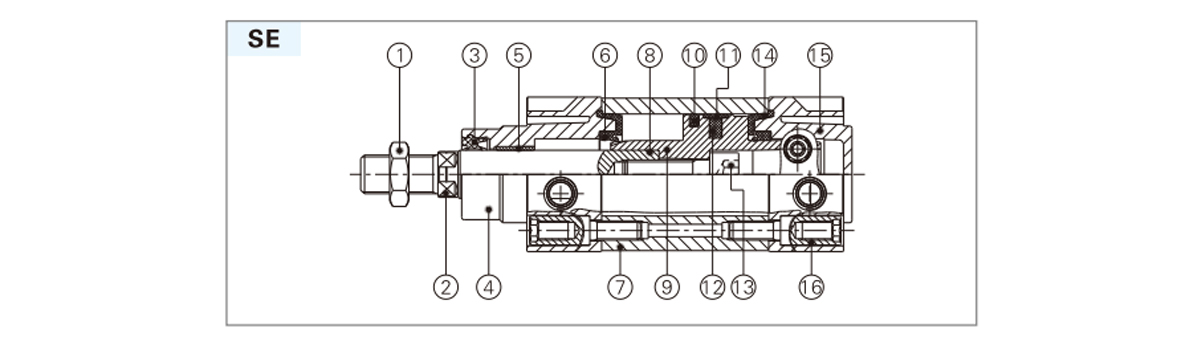

  • Nom Matériel Nom Matériel
    1 Noix Acier au carbone/acier inoxydable 9 Piston Alliage d'aluminium
    2 Tige de piston Tige de meulage chromée dure S45C 10 Joint torique du piston TPU
    Acier inoxydable Matériau résistant à l'usure
    3 Joint torique du couvercle avant TPU 11 Porter une bague Plastique (φ100 ou moins)
    4 Couverture avant Alliage d'aluminium 12 Aimant Caoutchouc (autre)
    5 Douille Matériau résistant à l'usure 13 Boulon à six pans creux Acier au carbone
    6 Joint torique du tampon TPU 14 Tampon d'étanchéité tampon TPU
    7 Corps de cylindre Alliage d'aluminium 15 Couverture arrière Alliage d'aluminium
    8 Tige de piston O-ring NBR 16 Écrou de support Acier au carbone/acier inoxydable

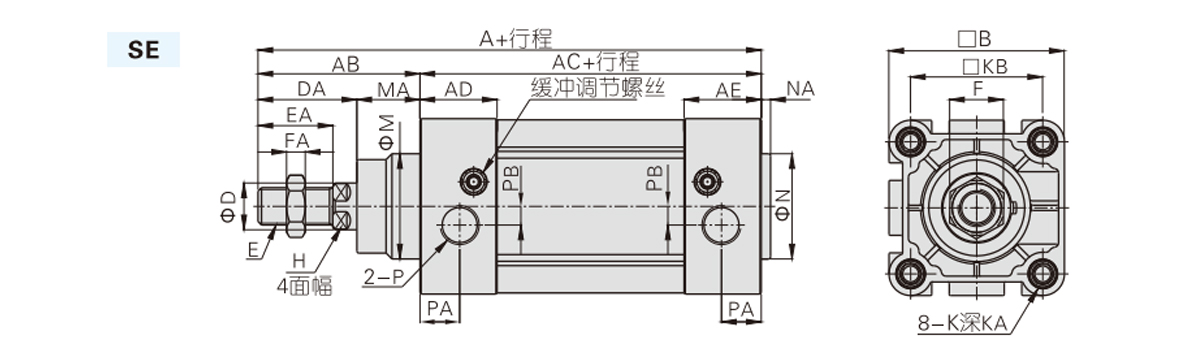

    Diamètre/symbole du cylindre A AB CA AD AE B D DA E EA F FA M MA H K KA Ko N NA P AP P.B.
    32 142 48 94 27.5 27.5 46.5 12 29 M10 × 1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16 × 1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16 × 1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20 × 1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20 × 1,5 40 26 10 55 36 22 M10 19 89 55 4 TP1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27 × 2,0 54 41 13.5 60 45 27 M12 22 110 60 4 TP1/2 23 11
    Remarque : les dimensions du type magnétique et du type non magnétique sont les mêmes.

    Diamètre/symbole du cylindre A AB CA DA Base de données E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Remarque : Les dimensions des types magnétiques et non magnétiques sont les mêmes. Les dimensions non spécifiées sont les mêmes que celles des types standard SI.
