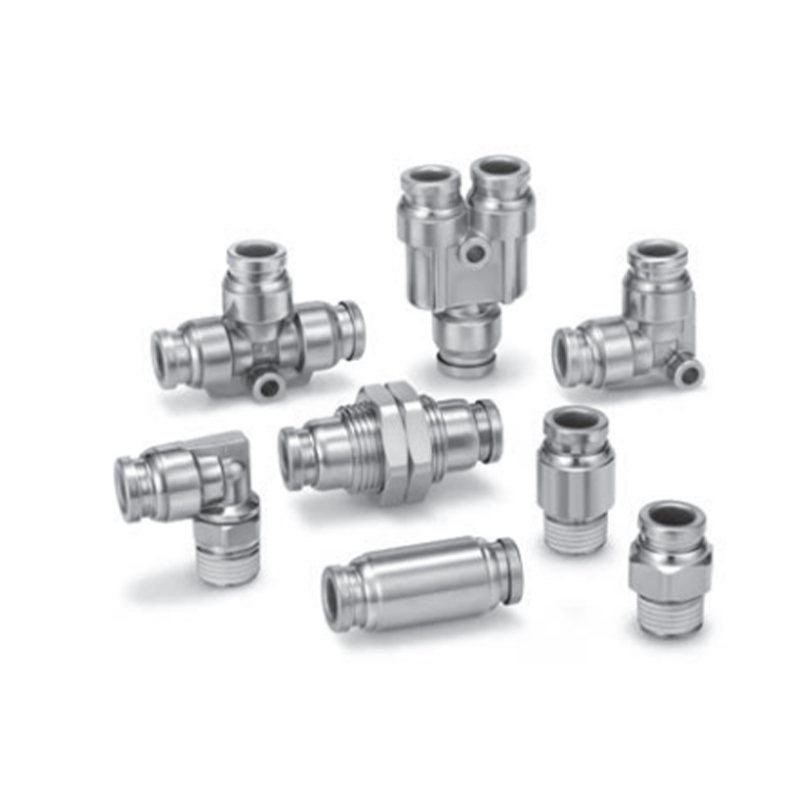

Raccord instantané en acier inoxydable SUS316 série KQG2
  • Raccord instantané en acier inoxydable SUS316 série KQG2
Raccord instantané en acier inoxydable

Raccord instantané en acier inoxydable SUS316 série KQG2

Les raccords instantanés en acier inoxydable SUS316 de la série KQG2 sont conçus pour les environnements industriels difficiles. Ils sont fabriqués en acier inoxydable SUS316 de qualité instrument chirurgical pour obtenir une connexion et une déconnexion rapides et étanches des canaux de média. Sa structure combine une résistance élevée à la corrosion et une utilisation facile et convient aux systèmes de contrôle des fluides ayant des exigences strictes en matière de propreté et de fiabilité.

Fonctionnalités principales
Base résistante à la corrosion de qualité médicale
Le matériau du corps principal est l’acier inoxydable austénitique à très faible teneur en carbone SUS316. La couche de résistance à la corrosion de surface est renforcée par un processus de passivation, qui inhibe considérablement la corrosion des ions chlorure et la corrosion intergranulaire, et résiste aux solvants acides, alcalins et aux environnements de brouillard salin élevé.

Mécanisme de verrouillage à simple action
Structure de boucle autobloquante intégrée, une seule action de poussée peut compléter l'étanchéité bidirectionnelle du pipeline, sans outils auxiliaires ni opération de rotation, raccourcissant considérablement le temps de maintenance de l'équipement et de réorganisation du pipeline.

Garantie d’étanchéité dynamique sur toute la gamme
Le composant d'étanchéité à plusieurs étages utilise des matériaux polymères composites et le système de compensation en élastomère peut absorber les vibrations du pipeline ainsi que la déformation par dilatation et contraction thermique, maintenant ainsi zéro fuite dans des conditions extrêmes de fluctuation de pression.

Conception de canal d'écoulement non polluante
Le canal d'écoulement sur tout le diamètre n'a pas de structure à angle mort, combiné à un traitement de paroi interne par polissage électrolytique, pour empêcher la rétention de particules et la croissance de biofilm, répondant ainsi aux exigences d'intégrité des fluides pour le transport de fluides de haute pureté.

Architecture compatible modulaire
L'interface standardisée prend en charge une adaptation interchangeable avec les raccords de tuyauterie industriels traditionnels, offrant de multiples variantes topologiques telles que droites, à angle droit et à trois voies, pour permettre une expansion et une reconstruction rapides de systèmes de réseaux de canalisations complexes.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Raccord instantané en acier inoxydable série KQB2
  • Convient aux tuyaux
    Matériau du tube FEP, PFA, nylon, nylon souple Note 1), polyuréthane, polyoléfine
    Diamètre extérieur du tube Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    Spécifications
    Fluide utilisé Air, eau, vapeur Note 2) Note 3)
    Plage de pression Note 4) -100 kPa à 1 MPa Note 5)
    Pression d'essai de pression 3,0MPa
    Température ambiante et température du fluide Note 6) -5 à 150°C (mais pas congelé) Note 5)
    Graisse utilisée Aucune spécification de graisse
    Etanchéité des pièces filetées Avec mastic

    Pièces de rechange
    Nom Diamètre extérieur du tuyau Modèle Matériel
    Joint 一 M-5G3 SUS316
    Spécial FKM
    Écrou de montage sur panneau Ø1/8",Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    Tableau d'adaptation du revêtement
    Diamètre extérieur du tube Matériau du tuyau Convient pour le manchon de doublure intérieure
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		Modèle Longueur
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 JUSQU'À11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø1/2" TIH13 JUSQU'À13 TJG-1395 24
    ※Le matériau de la série TJG est SUS316

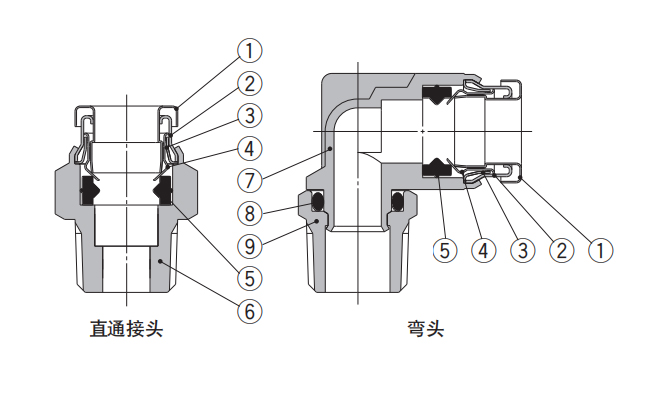

  • Composants
    Numéro de série Nom Matériel
    1 Manchon de dégagement SUS316
    2 Douille de guidage 1 SUS316
    3 Douille de guidage 2 SUS316
    4 Pince SUS316
    5 Pièce d'étanchéité FKM spécial (revêtement fluoré)
    6 Corps de connecteur droit SUS316
    7 Corps du coude SUS316
    8 Joint torique FKM spécial (revêtement fluoré)
    9 Connecteur à pression SUS316

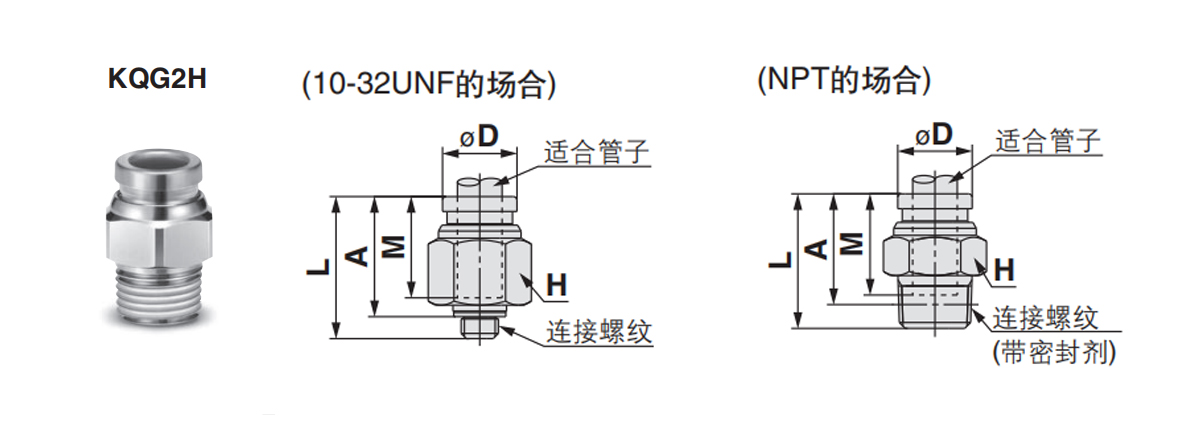

  • Connecteur droit : KQG2H
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    R, M     		Modèle H
    (côtés hexagonaux opposés)     		ØD Remarque 1) L UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5 × 0,8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5 × 0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5 × 0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Dimensions de référence après vissage du filetage.
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubes.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

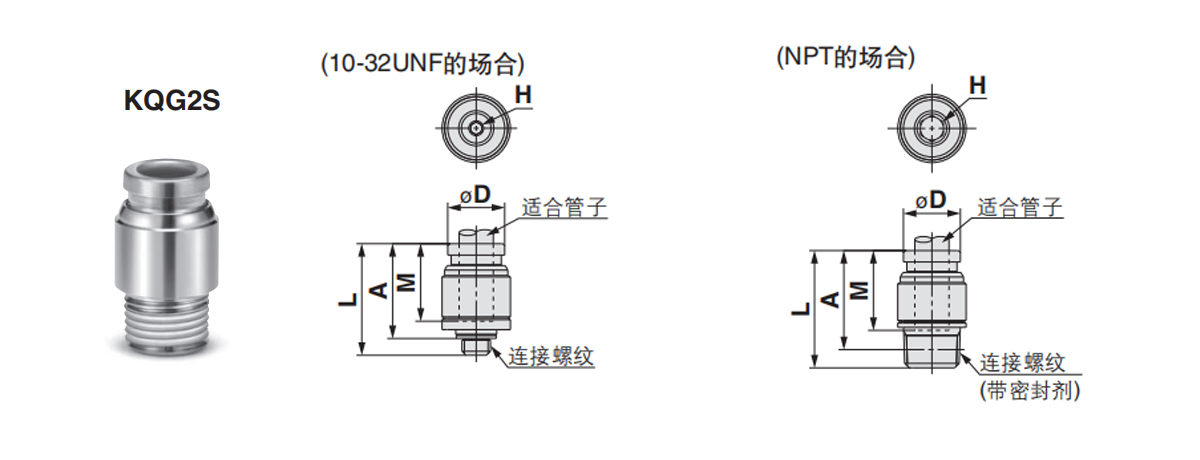

    Connecteur droit hexagonal en ligne : KQG2S
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    R, M     		Modèle H
    (côtés hexagonaux opposés)     		ØD Remarque 1) L UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5 × 0,8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5 × 0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5 × 0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R Dimensions de référence après vissage du filetage.
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubes.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

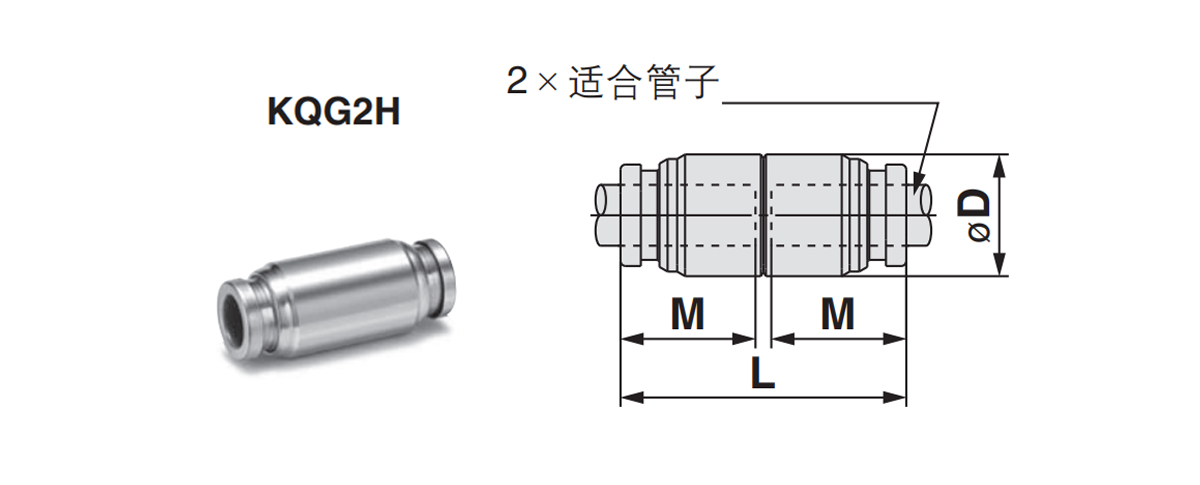

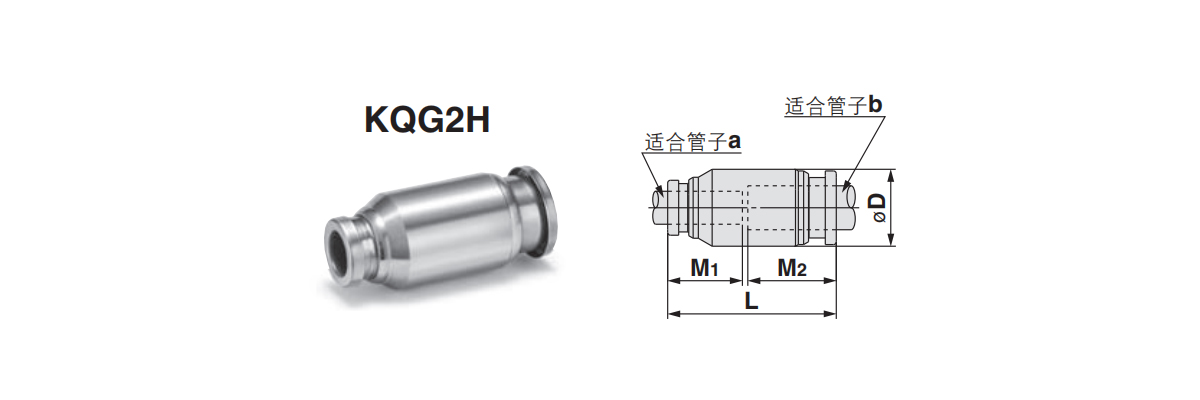

    Connexion directe : KQG2H
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle ØD Remarque 1) L M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Remarque 1) ØD indique le diamètre maximum.
    Remarque 2) Indicates the value when using FEP tubing.
    Ø16 indique la valeur lors de l'utilisation de tubes en nylon uniquement.

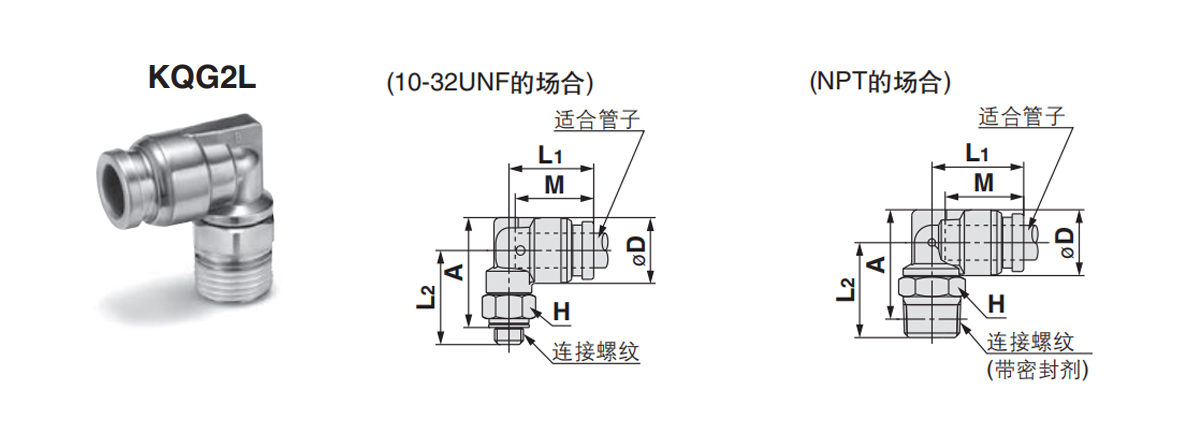

    Coude : KQG2L
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    R, M     		Modèle H
    (côtés hexagonaux opposés)     		Remarque 1)
    ØD     		L1 L2 UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5 × 0,8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5 × 0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5 × 0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Dimensions de référence après vissage du filetage.
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubes.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

    Connecteur double tube en forme de T : KQG2T
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    R, M     		Modèle H
    (côtés hexagonaux opposés)     		Remarque 1)
    ØD     		L1 L2 UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5 × 0,8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5 × 0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5 × 0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Dimensions de référence après vissage du filetage.
    Remarque 1)Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubes.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

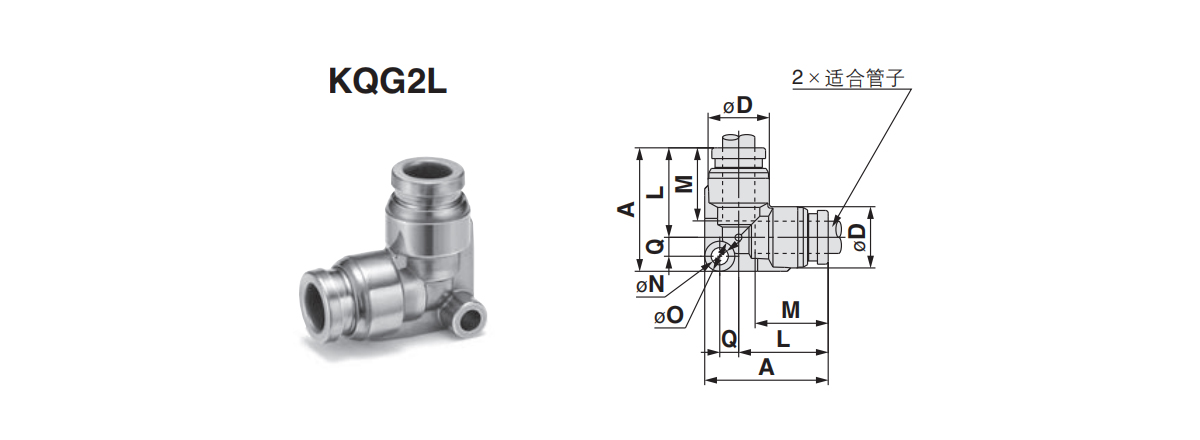

    Tuyau coudé : KQG2L
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle Remarque 1)
    ØD     		L A Q M ØN ØO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Remarque 1)Ø D indique le diamètre maximum.
    Remarque 2) Indicates the value when using FEP tubing.
    Ø16 indique la valeur lors de l'utilisation de tubes en nylon uniquement.

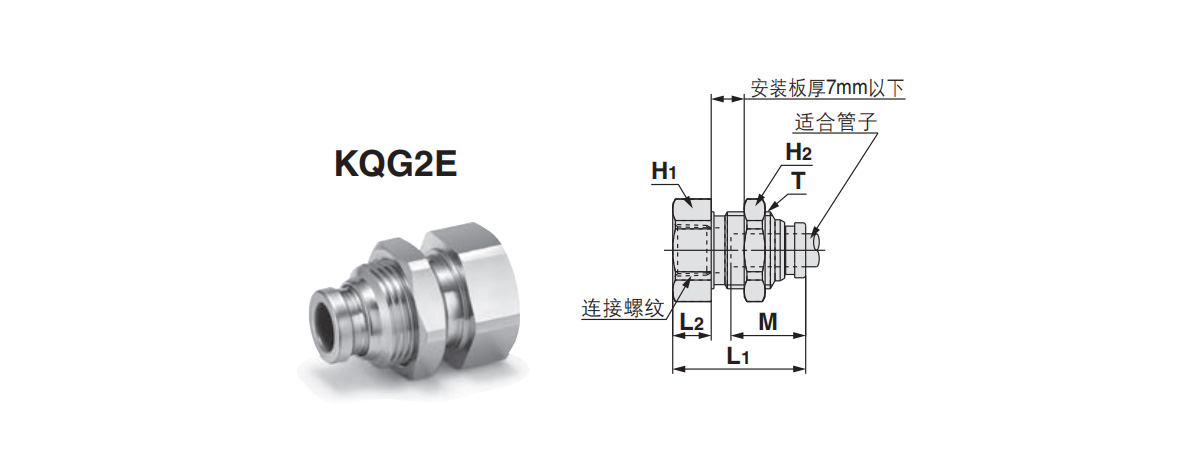

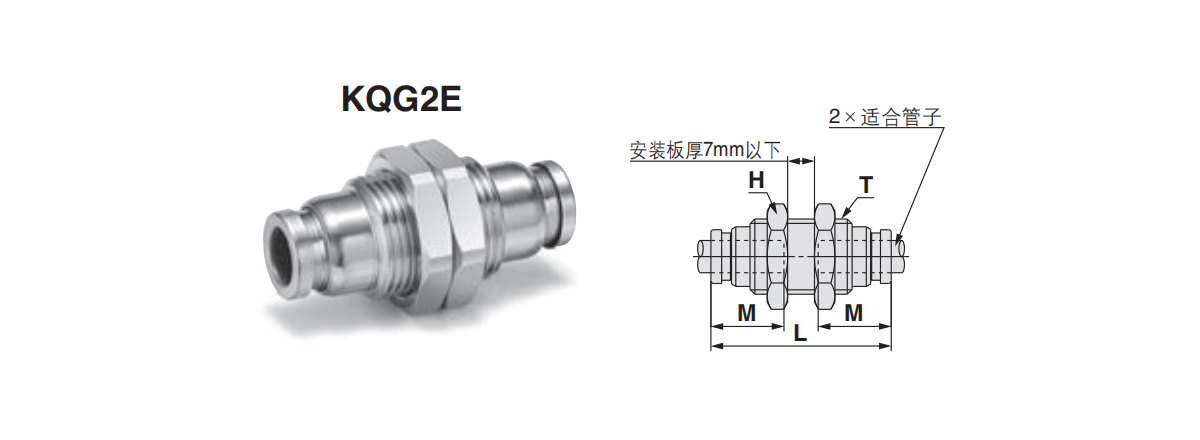

    Connecteur droit monté sur panneau : KQG2E
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle T
    (M)     		H
    (côtés hexagonaux opposés)     		L Trou de montage M Remarque)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    Remarque 1)Ø D indique le diamètre maximum.
    Ø16 indique la valeur uniquement lors de l'utilisation de tubes en nylon.

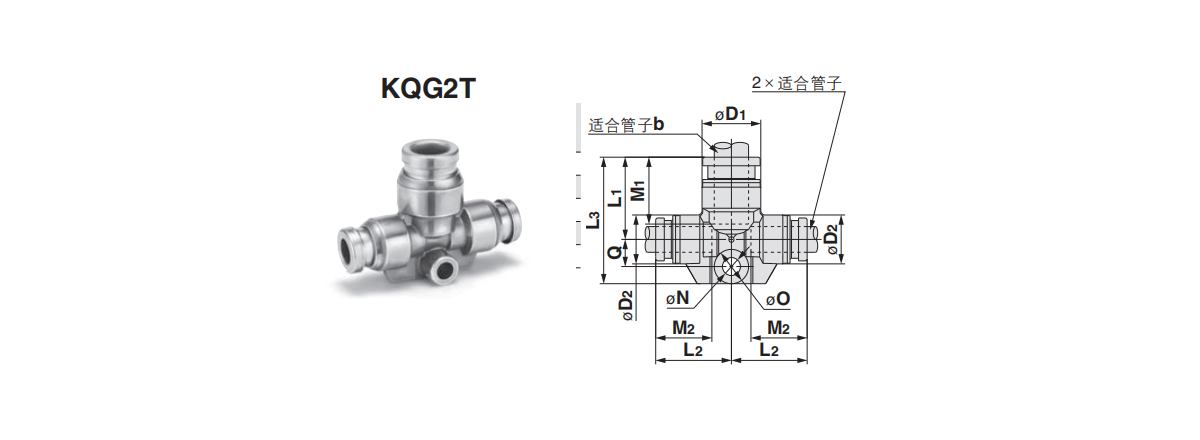

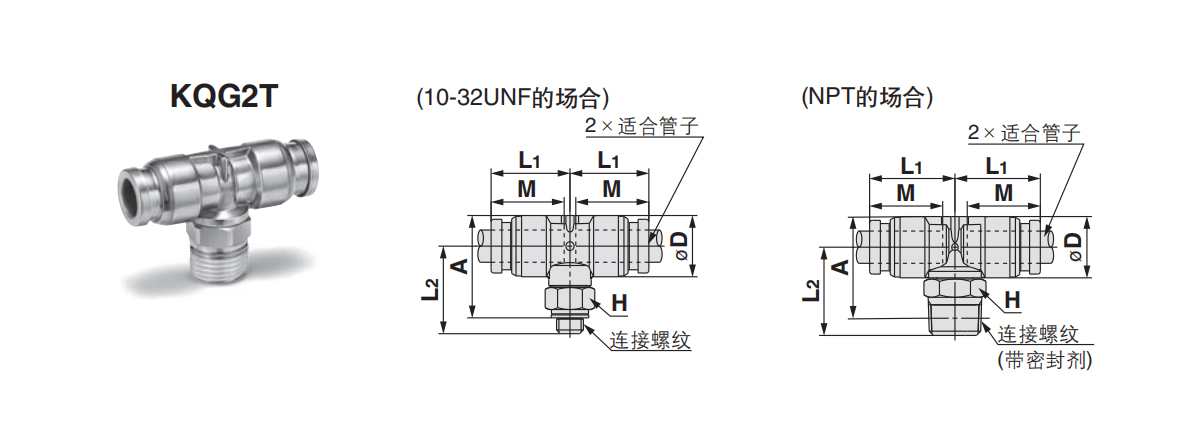

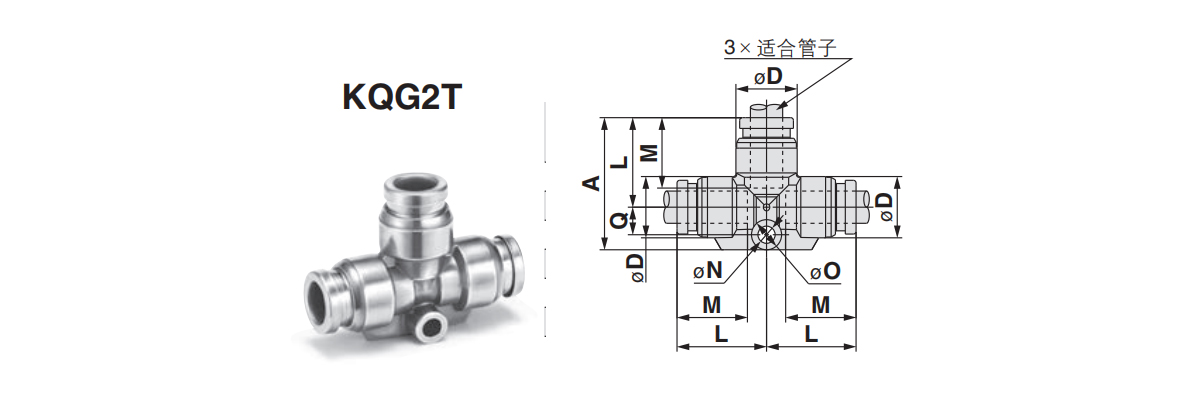

    Raccord de tuyau en forme de T : KQG2T
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle Remarque 1)
    ØD     		L A Q M SUR oOO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates the value when using FEP tubing.
    Ø16 indique la valeur lors de l'utilisation de tubes en nylon uniquement.

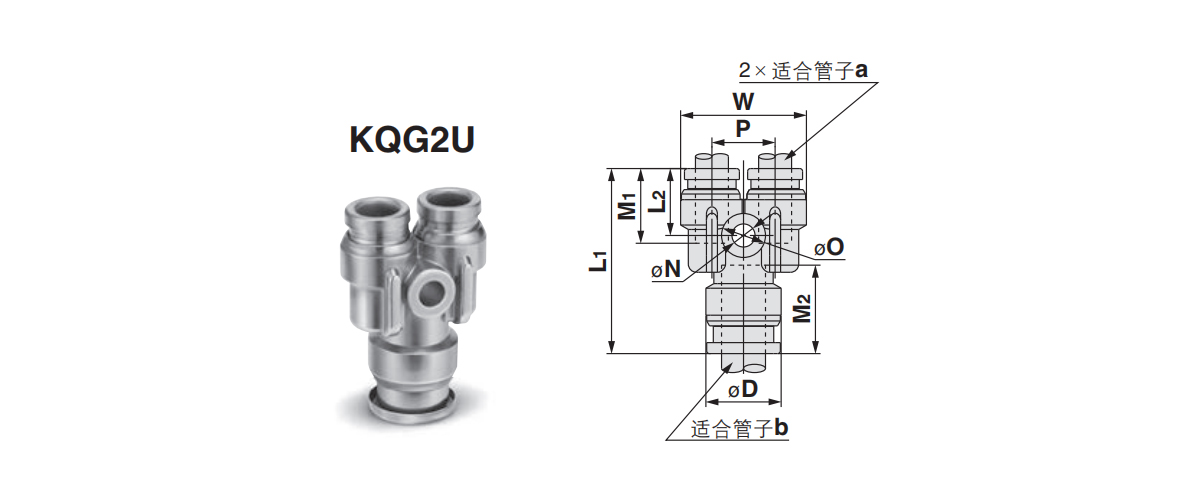

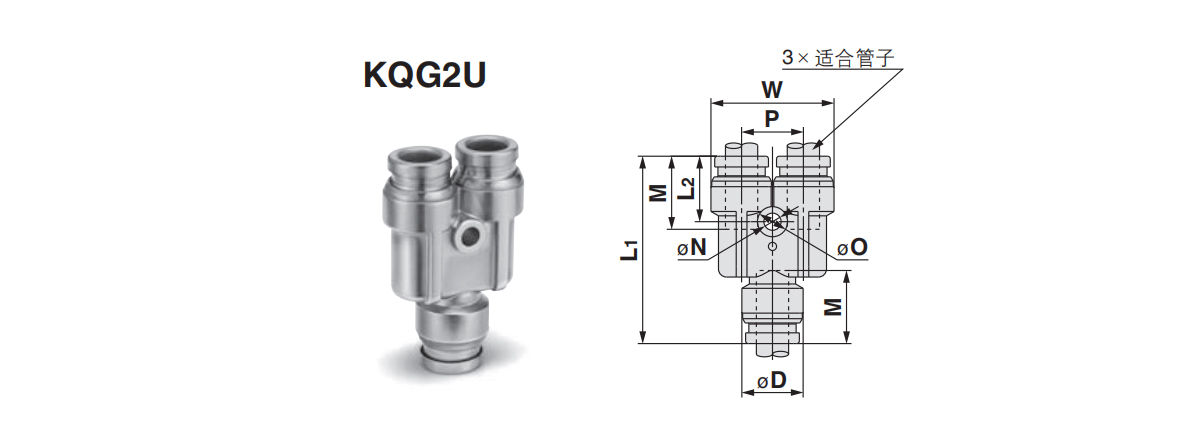

    Raccord de tuyau en forme de Y : KQG2U
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle Remarque 1)
    ØD     		W L1 L2 P M ØN ØO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubing.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

    Joint de tuyau en forme de T de diamètre différent : KQG2T
    Convient aux tubes
    外 径 m m     		Modèle Remarque 1)
    ØD1     		Remarque 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Remarque 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Remarque 2) Indicates the value when using FEP pipes.

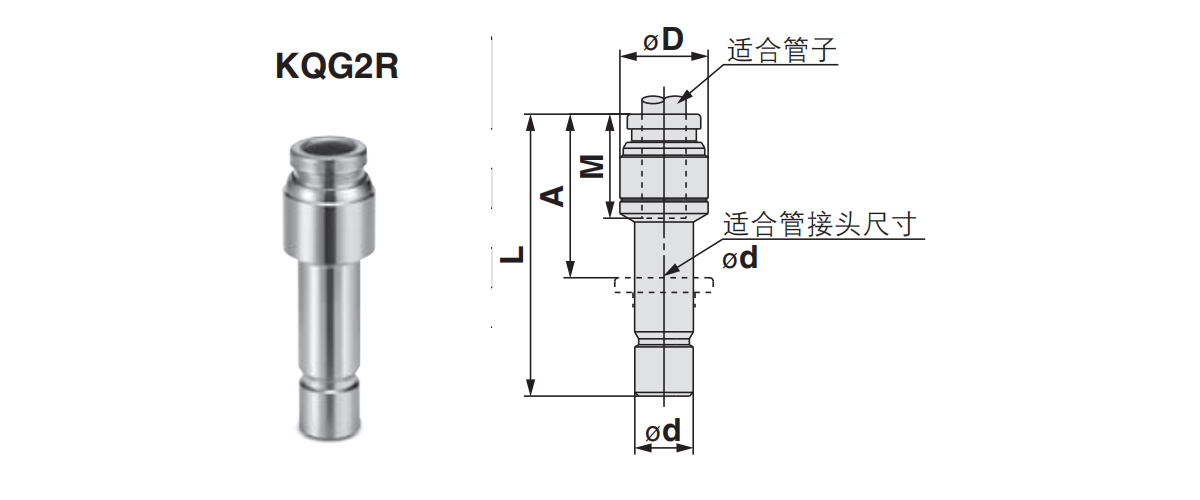

    Raccord de tuyau réducteur : KQG2R
    Convient aux tuyaux
    Diamètre extérieur mm     		Convient aux joints de tuyaux Modèle ØD Remarque 1) L A M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5,6    6,7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26,1  18,3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Remarque 1) ØD indique le diamètre maximum.
    Remarque 2) Indicates the value when using FEP tubing.

    Tuyau droit réducteur : KQG2H
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle ØD Remarque1) L M1 M2 Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates the value when using FEP tubing.

    Joint de tuyau en forme de Y de diamètre différent : KQG2U
    Convient aux tuyaux
    Diamètre extérieur mm     		Modèle Remarque1)
    ØD     		L1 L2 P W M1 M2 ØN ØO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates the value when using FEP tubing.

    Connecteur droit à filetage interne pour montage sur panneau : KQG2E
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    RC     		Modèle T
    (M)     		hexagone côtés opposés L1 L2 trou de montage M Remarque)
    Surface de section efficace mm²     		Qualité g
    H1 H2
    Ø3.2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Remarque : Les valeurs indiquent celles des tubes FEP.
    Ø16 indique les valeurs pour les tubes en nylon uniquement.

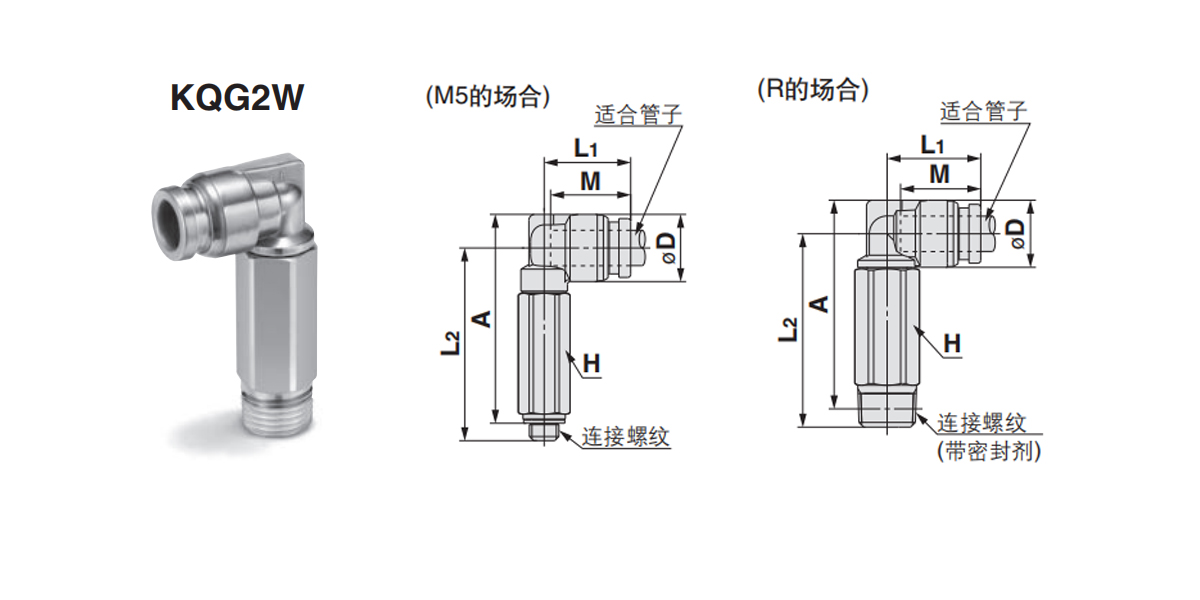

    Coude allongé : KQG2W
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    R,M     		Modèle H
    (côtés hexagonaux opposés)     		Remarque1)
    ØD     		L1 L2 UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5 × 0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5 × 0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5 × 0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Dimensions de référence après vissage du filetage.
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubes.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

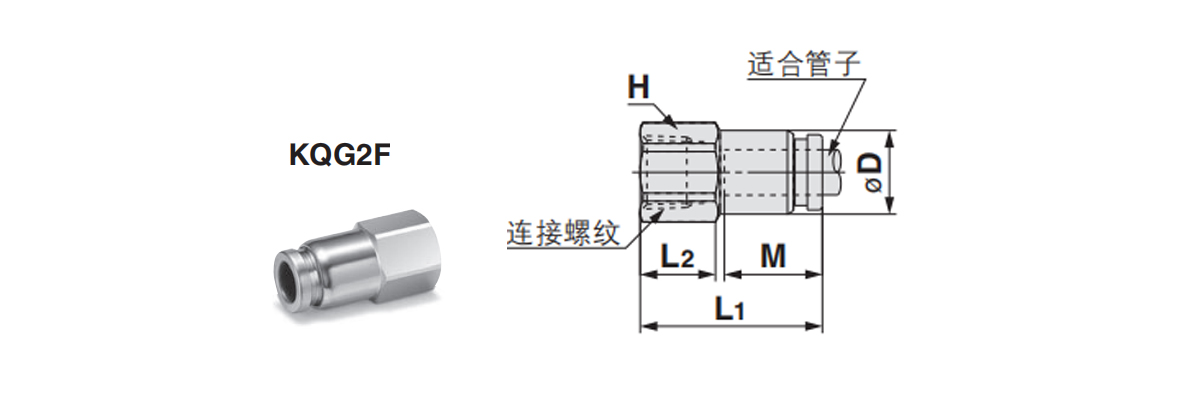

    Connecteur droit à filetage interne : KQG2F
    Convient aux tuyaux
    Diamètre extérieur mm     		Fil de connexion
    RC     		Modèle H
    (côtés hexagonaux opposés)     		ØD Remarque1) L1 L2 M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Remarque 1) Ø D indique le diamètre maximum.
    Remarque 2) Indicates values when using FEP tubing.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

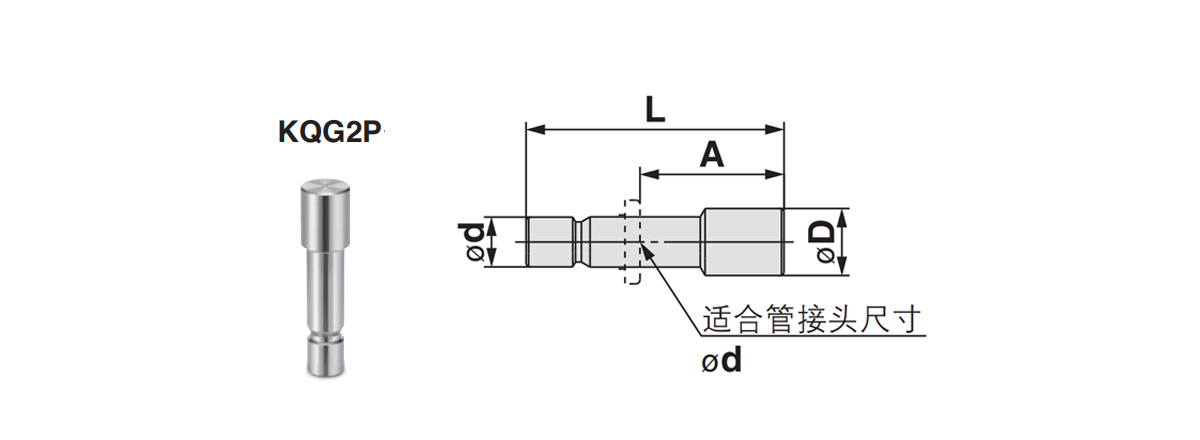

    Prise : KQG2P
    Convient aux joints de tuyaux
    Dimensions hors     		Modèle ØD L A Qualité g
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

Produits associés

Blog et actualités

Nos dernières actualités et
Blog

Voir plus

Une qualité authentique et fiable se distingue naturellement.

Le choix vient de la confiance, et la coopération de l'honnêteté.

  • Q : Dans combien de temps pouvons-nous obtenir une réponse après vous avoir envoyé une demande ?

    Nous vous répondrons dans les 24 heures suivant la réception de la demande en jours ouvrables.

  • Q : Êtes-vous un fabricant direct ou une société commerciale ?

    Nous sommes un fabricant et nous disposons de notre propre service commercial international. Nous pouvons donc produire et vendre nous-mêmes.

  • Q : Pouvez-vous fabriquer des produits personnalisés ?

    Oui, nous pouvons développer et fabriquer des produits selon les dessins ou les échantillons fournis par les clients.

  • Q : Comment votre entreprise garantit-elle la qualité des produits ?

    Tout d'abord, nous effectuerons l'inspection après chaque processus. Pour les produits finis, nous effectuerons une inspection à 100 % selon les exigences des clients et la norme internationale.

  • Q : Où vos produits sont-ils principalement exportés ?

    Nos produits sont principalement exportés vers l'Allemagne, les États-Unis, le Danemark et plus d'une douzaine de pays en Europe et en Amérique du Nord
