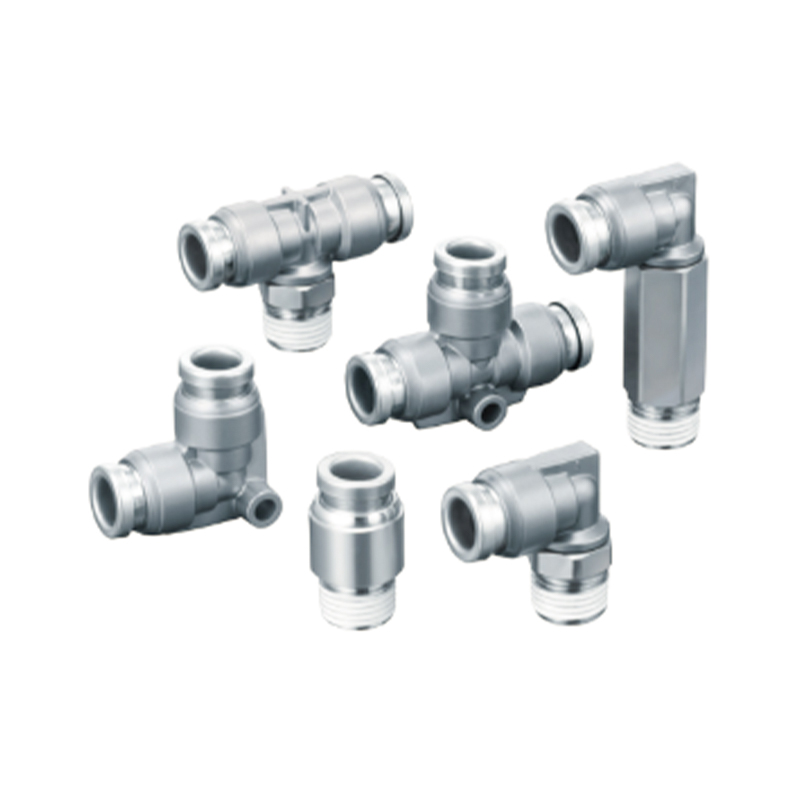

Raccord instantané en acier inoxydable série KQB2
  • Raccord instantané en acier inoxydable série KQB2
Raccord instantané en acier inoxydable

Raccord instantané en acier inoxydable série KQB2

Le raccord instantané en acier inoxydable de la série KQB2 adopte une technologie de moulage intégrée en acier inoxydable de haute qualité, spécialement conçue pour les scénarios de transmission de fluides qui nécessitent un démontage rapide et une étanchéité fiable, répondant aux exigences complètes de propreté et de durabilité dans les environnements industriels.

Fonctionnalités principales
Stabilité du matériau : La structure entièrement en acier inoxydable présente une résistance native à la corrosion, évite les risques de contamination du milieu et s'adapte aux environnements acido-basiques et aux fluctuations de température et de pression.
Mécanisme de verrouillage instantané : La conception du verrouillage unidirectionnel push-pull permet une connexion aveugle et la bague d'étanchéité auto-compensante intégrée élimine les risques de fuite.
Extension de compatibilité du système : Prend en charge la connexion en série modulaire de plusieurs diamètres de tuyaux, permettant une configuration flexible des nœuds de dérivation dans des pipelines complexes
Optimisation des coûts de maintenance : La fonction de démontage et d'assemblage sans outil réduit considérablement les temps d'arrêt de l'équipement et la structure du ressort de retenue peut être remplacée indépendamment pour réduire les dépenses de maintenance

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Raccord instantané en acier inoxydable SUS316 série KQG2
SUIVANT :Pas d'article suivant
  • Spécifications
    Fluide utilisé Air, eau, vapeur
    Plage de pression Note 2) -100 kPa à 1 MPa Note 3)
    Pression d'essai de pression 3,0MPa
    Température ambiante et température du fluide Note 4) -5 à 150°C (mais pas congelé) Note 3)
    Graisse utilisée Aucune spécification de graisse
    Etanchéité des pièces filetées Avec mastic
    Note 1) L'eau ne peut pas être utilisée avec un tube en nylon souple.
    Note 2) Puisque la fuite n'est pas nulle, évitez d'utiliser le maintien sous vide pour les tests de fuite, etc. Note 3) Confirmez la plage de pression de fonctionnement et la plage de température de fonctionnement de la tuyauterie.
    Note 4) Installez une doublure dans les conditions suivantes (sauf pour □3.2).
    ·Lorsqu'il est utilisé dans des environnements ou avec des fluides sujets à des changements brusques de température.
    ·Lorsqu'il est utilisé à des températures élevées.

    Convient aux tuyaux
    Matériau du tube FEP, PFA, nylon, nylon souple Note 1), polyuréthane, polyoléfine
    Diamètre extérieur du tube Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Conditions de température réglées pour la doublure
    Tubes utilisés Température
    Tubes FEP/série TH Au dessus de 80°C
    Tubes PFA/série TL Au dessus de 120°C
    Pièces de rechange
    Nom Diamètre extérieur du tuyau Modèle Matériel
    Joint 一 M-5G3 SUS316
    Spécial FKM
    Écrou de montage sur panneau Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

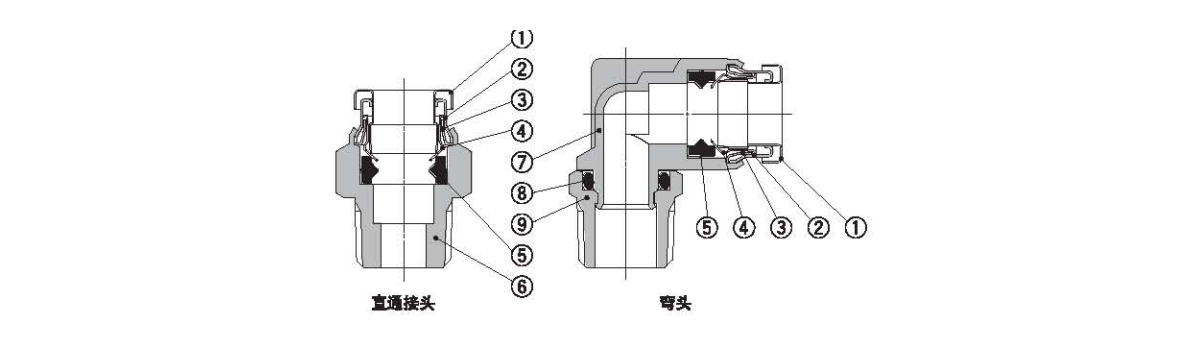

  • Non. Nom Matériel
    1 Manchon de dégagement SUS304
    2 Douille de guidage 1 SUS304
    3 Douille de guidage 2 SU8304
    4 Pince à ressort SUS304
    5 Sceau FKM spécial (revêtement fluoré)
    6 Corps de connecteur droit C3604 (nickelage chimique)
    7 Corps du coude SU8316
    8 Joint torique FKM spécial (revêtement fluoré)
    9 Bouton à enfoncer C3804 (placage chimique au nickel-béryllium)

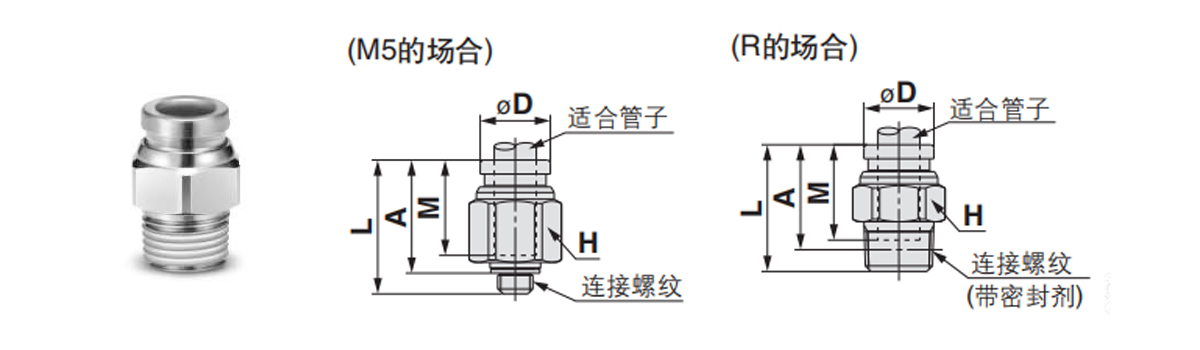

  • Connecteur droit : KQB2H
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    R,M     		Modèle H
    (côtés hexagonaux opposés)     		ØD Remarque 1) L UNE※ M Remarque 2) Section efficace mm² Qualité g
    Ø3.2 M5 × 0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5 × 0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensions de référence après vissage de la vis.
    Remarque 1) Ø indique le diamètre maximum.
    Remarque 2) Indique la valeur lors de l'utilisation d'un tube FEP.
    Ø16 indique la valeur lors de l'utilisation de tubes en nylon uniquement.

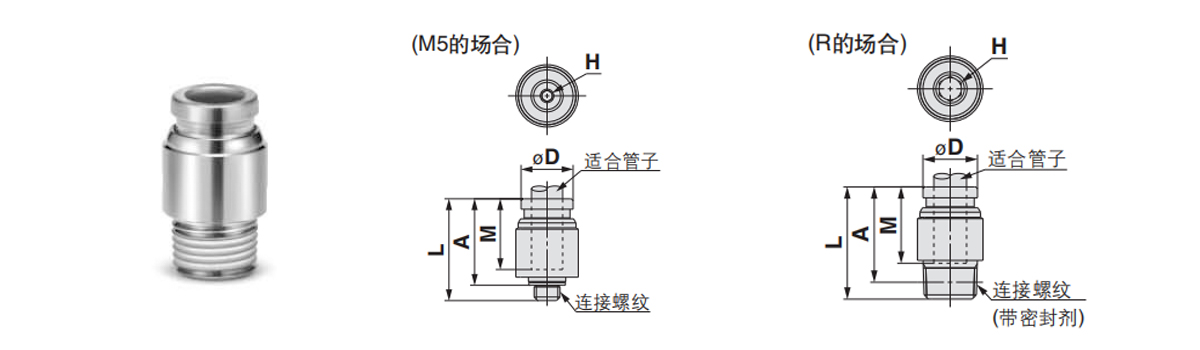

    Connecteur droit à six pans creux : KQB2S
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    R,M     		Modèle H
    (côtés hexagonaux opposés)     		ØD Remarque 1) L UNE※ M Remarque 2）Frais effectifs Superficie mm² Qualité g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5 × 0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Dimensions de référence après vissage du filetage.
    Note 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation de tubes FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

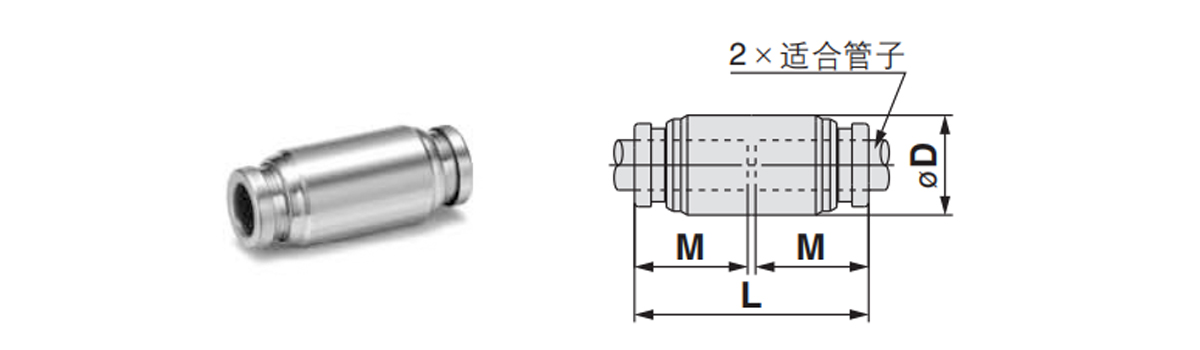

    Connecteur droit : KQB2H
    Convient au diamètre extérieur du tuyau mm Modèle ØD Remarque 1) L M Remarque 2) Section efficace mm² Qualité g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Remarque 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation d'un tube FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

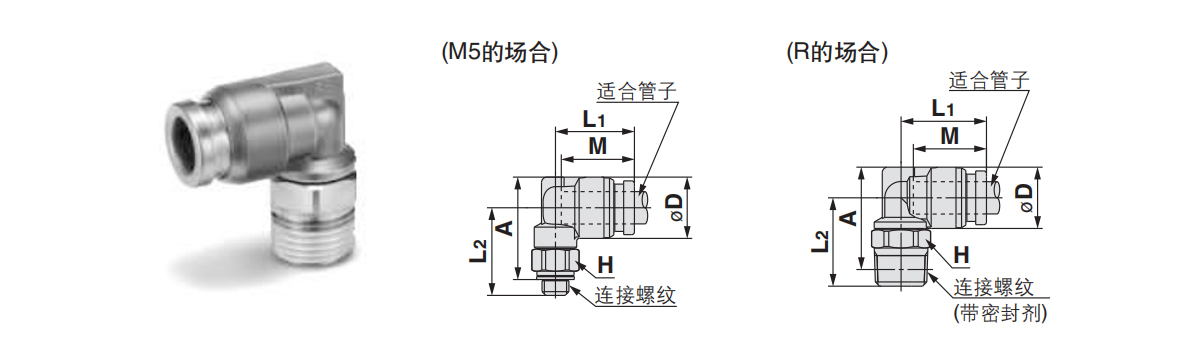

    Coude : KQB2L
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    R,M     		Modèle H
    (côtés hexagonaux opposés)     		Remarque 1)
    ØD     		L1 L2 UNE※ M Remarque 2)
    Surface de section efficace mm 2     		Qualité g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Dimensions de référence après avoir vissé le filetage R.
    Remarque 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation d'un tube FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon.

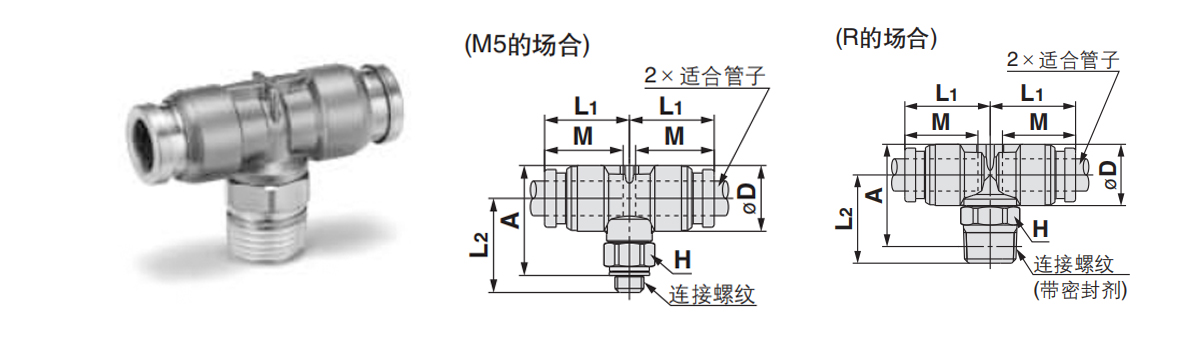

    Connecteur double tube en forme de T : KQB2T
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    R,M     		Modèle H
    (côtés hexagonaux opposés)     		Remarque 1)
    ØD     		L1 L2 UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5 × 0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Dimensions de référence après avoir vissé le filetage R.
    Remarque 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation d'un tube FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

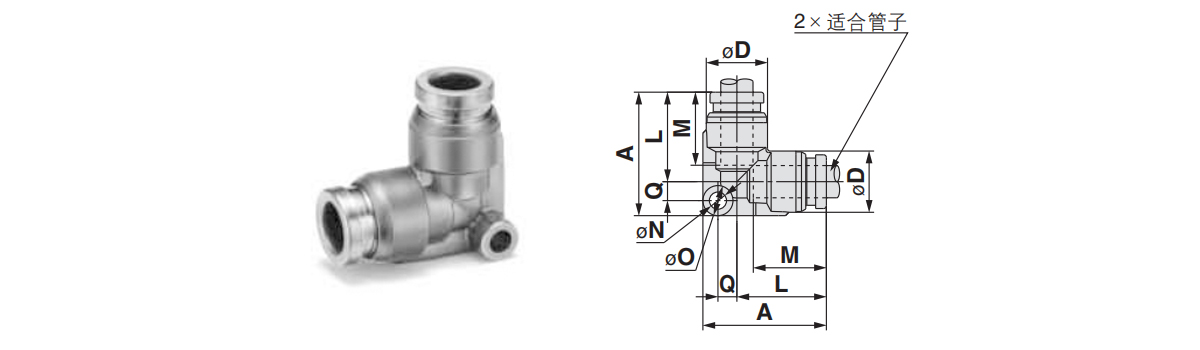

    Coude à angle droit : KQB2L
    Convient au diamètre extérieur du tuyau mm Modèle Remarque 1)
    6D     		L A Q M ØN O Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Remarque 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation d'un tube FEP.
    Ø18 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

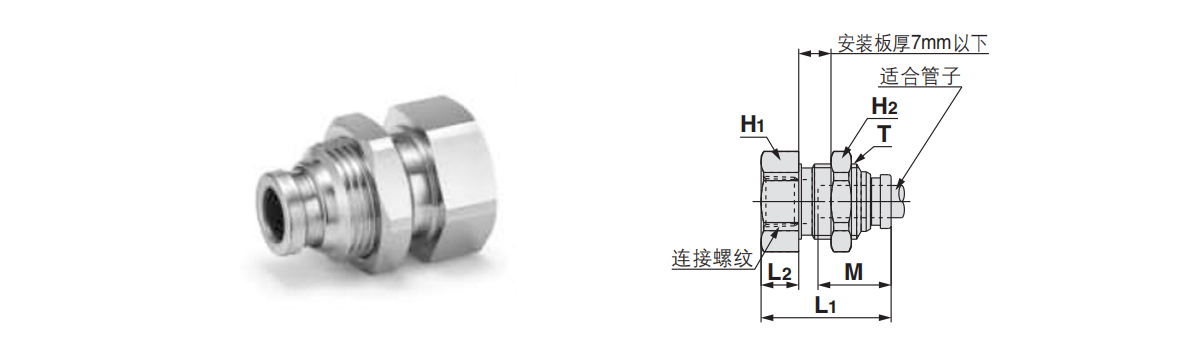

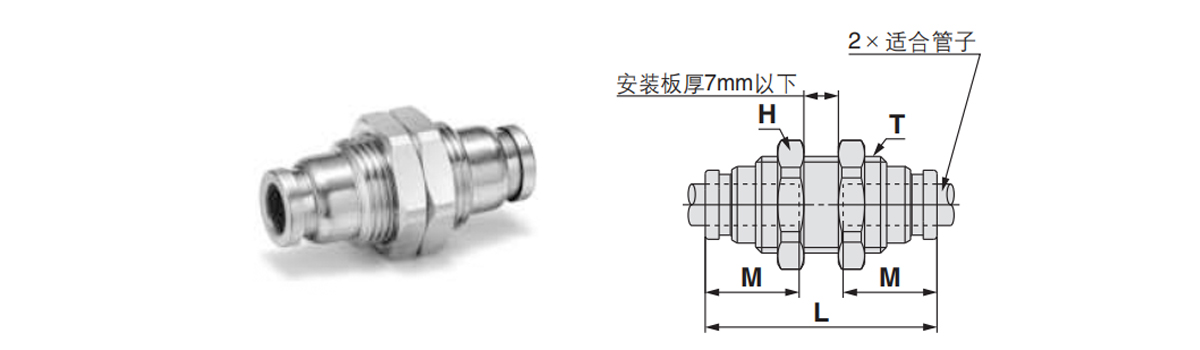

    Connecteur droit monté sur panneau : KQB2E
    Convient au diamètre extérieur du tuyau mm Modèle T
    (M)     		H
    (côtés hexagonaux opposés)     		L Trous de montage M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Remarque : Les valeurs indiquent celles des tubes FEP.
    Ø16 indique les valeurs pour les tubes en nylon uniquement.

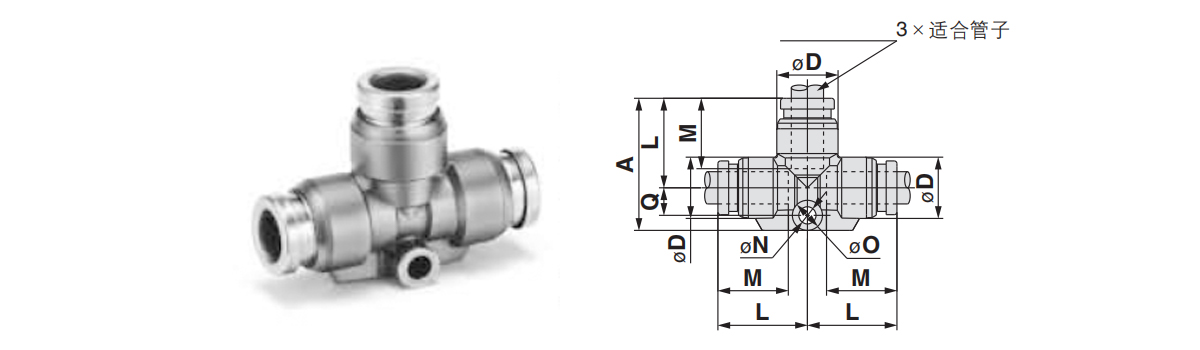

    Raccord de tuyau en forme de T : KQB2T
    Convient au diamètre extérieur du tuyau mm Modèle Remarque 1)
    D     		L A Q M ØN ØO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Note 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation d'un tube FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

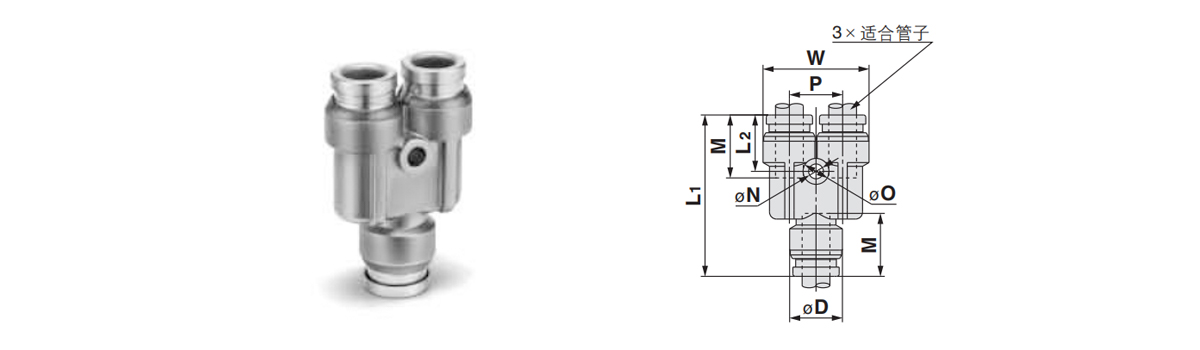

    Raccord de tuyau en forme de Y : KQB2U
    Convient au diamètre extérieur du tuyau mm Modèle Remarque 1)
    ØD     		W L1 L P M ØN 60 Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Remarque 1)②ØD means maximum diameter.
    Remarque 2) Indique les valeurs lors de l'utilisation de tubes FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

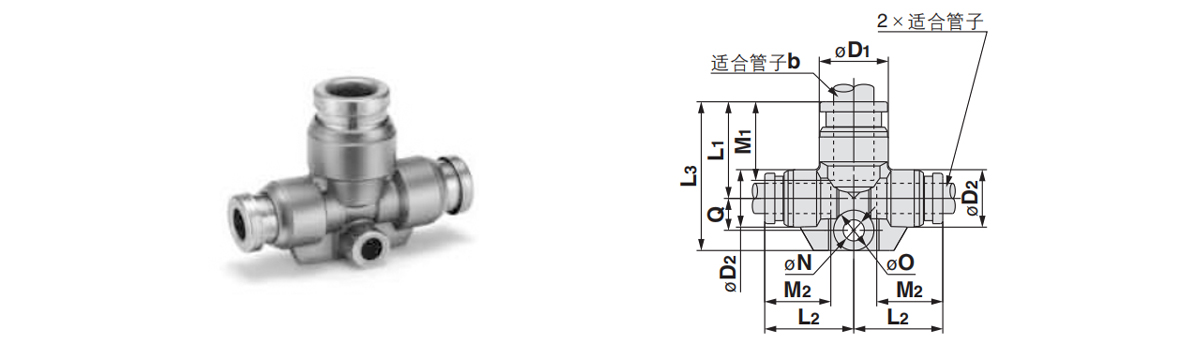

    Té réducteur : KQB2T
    Convient au diamètre extérieur du tuyau mm Modèle Remarque 1)
    ØD1     		Remarque 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Remarque 1) ØD1, ØD2  means maximum diameter.
    Remarque 2) Indicates values when using FEP pipes.

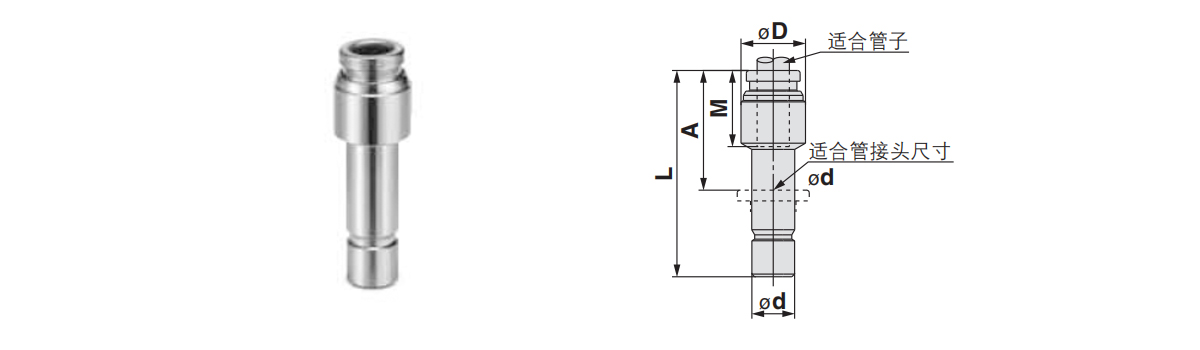

    Prise : KQB2R
    Convient au diamètre extérieur du tuyau mm Taille de joint de tuyau appropriée OD Modèle ØD Remarque 1) L A M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Note 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation de tubes FEP.

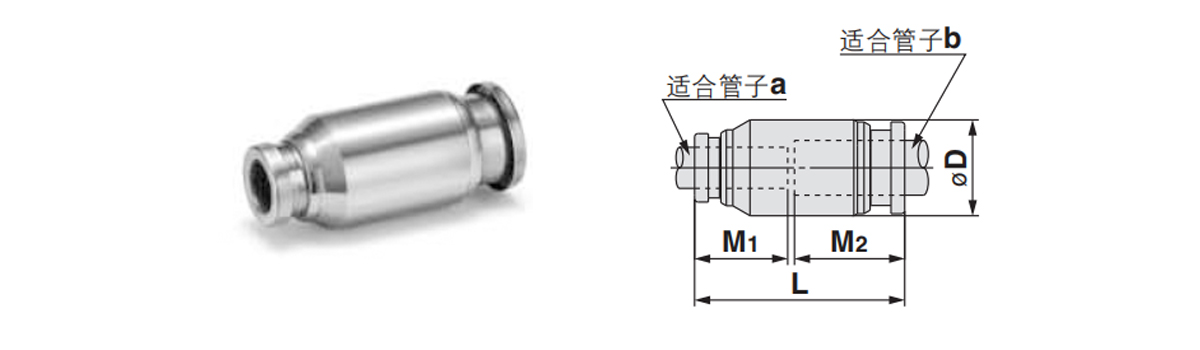

    Tuyau droit réducteur : KQB2H
    Convient au diamètre extérieur du tuyau mm Modèle ØD Remarque 1) L M1 M2 Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Remarque 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation de tubes FEP.

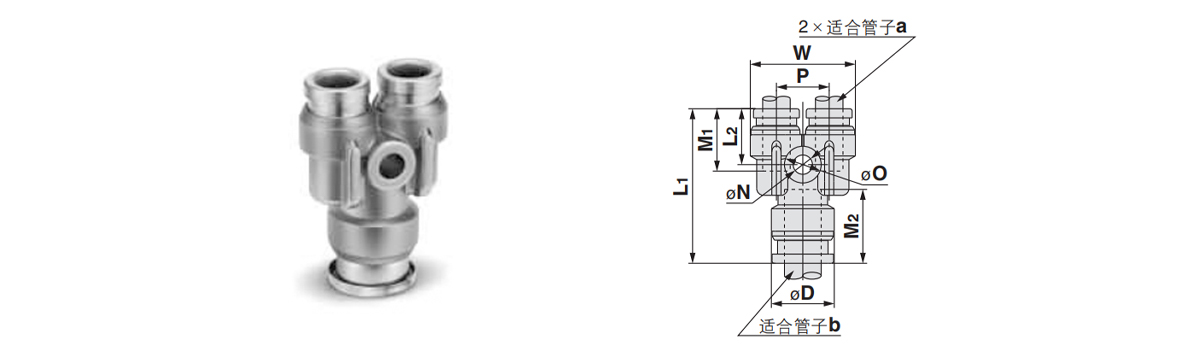

    Raccord de tuyau réducteur en forme de Y : KQB2U
    Convient au diamètre extérieur du tuyau mm Modèle Remarque 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Remarque 2)
    Surface de section efficace mm²     		Qualité g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Note 1) ØD signifie diamètre maximum.
    Remarque 2) Indicates values when using FEP pipes.

    Connecteur de tuyau droit à filetage interne monté sur panneau : KQB2E
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    Pé     		Modèle T
    (M)     		Côtés opposés de l'hexagone L1 L2 Trou de montage M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Salut H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Remarque : Les valeurs indiquent celles des tubes FEP.
    Ø16 indique les valeurs pour les tubes en nylon uniquement.

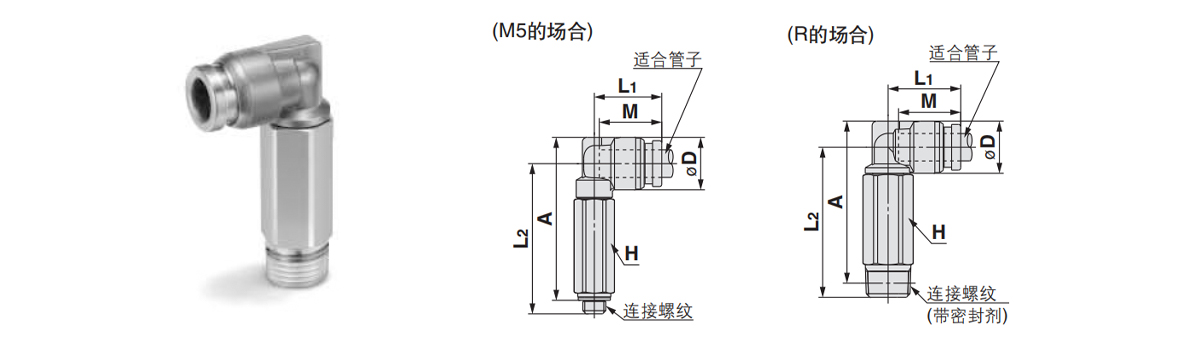

    Coude long : KQB2W
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    R,M     		Modèle H
    Côtés opposés hexagonaux     		ØD Remarque 1) L1 L UNE※ M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Dimensions de référence après avoir vissé le filetage F.
    Note 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation de tubes FEP.
    Ø18 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

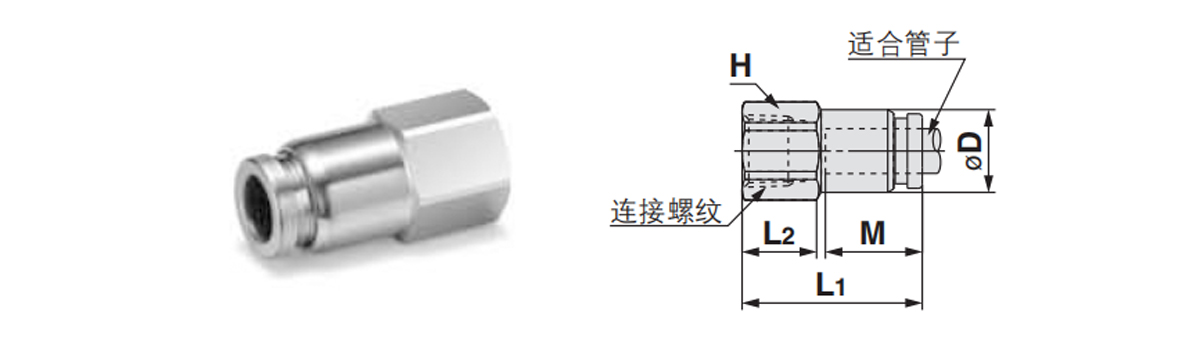

    Filetage interne direct : KQB2F
    Convient au diamètre extérieur du tuyau mm Fil de connexion
    RC     		Modèle H
    (Côtés opposés hexagonaux)     		ØD Remarque 1) L1 L2 M Remarque 2)
    Surface de section efficace mm²     		Qualité g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Remarque 1) ØD signifie diamètre maximum.
    Remarque 2) Indique les valeurs lors de l'utilisation d'un tube FEP.
    Ø16 indique les valeurs lors de l'utilisation de tubes en nylon uniquement.

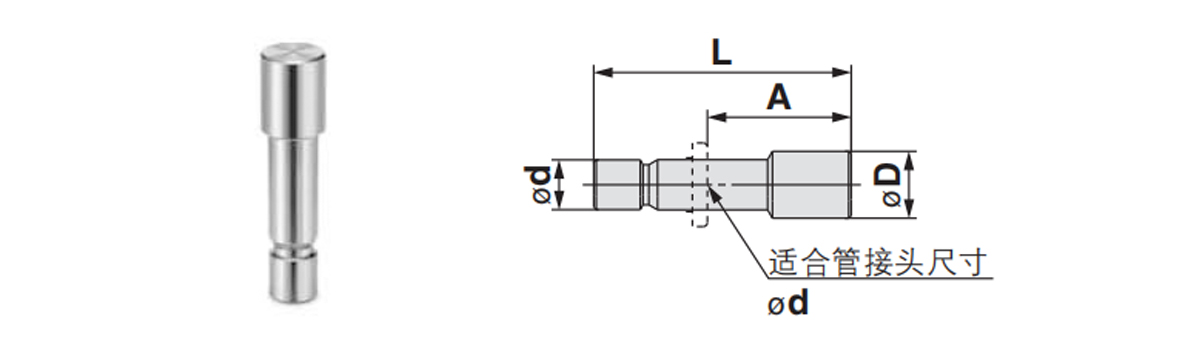

    Prise : KQG2P
    Taille de joint de tuyau appropriée OD Modèle ØD L A Qualité g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Produits associés

Blog et actualités

Nos dernières actualités et
Blog

Voir plus

Une qualité authentique et fiable se distingue naturellement.

Le choix vient de la confiance, et la coopération de l'honnêteté.

  • Q : Dans combien de temps pouvons-nous obtenir une réponse après vous avoir envoyé une demande ?

    Nous vous répondrons dans les 24 heures suivant la réception de la demande en jours ouvrables.

  • Q : Êtes-vous un fabricant direct ou une société commerciale ?

    Nous sommes un fabricant et nous disposons de notre propre service commercial international. Nous pouvons donc produire et vendre nous-mêmes.

  • Q : Pouvez-vous fabriquer des produits personnalisés ?

    Oui, nous pouvons développer et fabriquer des produits selon les dessins ou les échantillons fournis par les clients.

  • Q : Comment votre entreprise garantit-elle la qualité des produits ?

    Tout d'abord, nous effectuerons l'inspection après chaque processus. Pour les produits finis, nous effectuerons une inspection à 100 % selon les exigences des clients et la norme internationale.

  • Q : Où vos produits sont-ils principalement exportés ?

    Nos produits sont principalement exportés vers l'Allemagne, les États-Unis, le Danemark et plus d'une douzaine de pays en Europe et en Amérique du Nord
