Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre sans tige / Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct

Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct
  • Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct
  • Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct
  • Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct
Cylindre sans tige

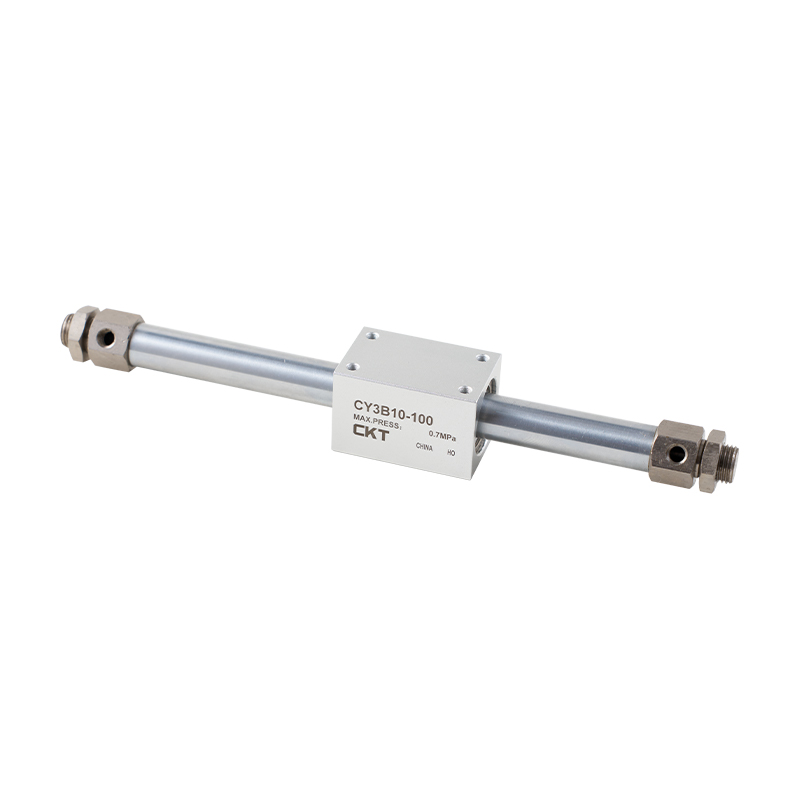

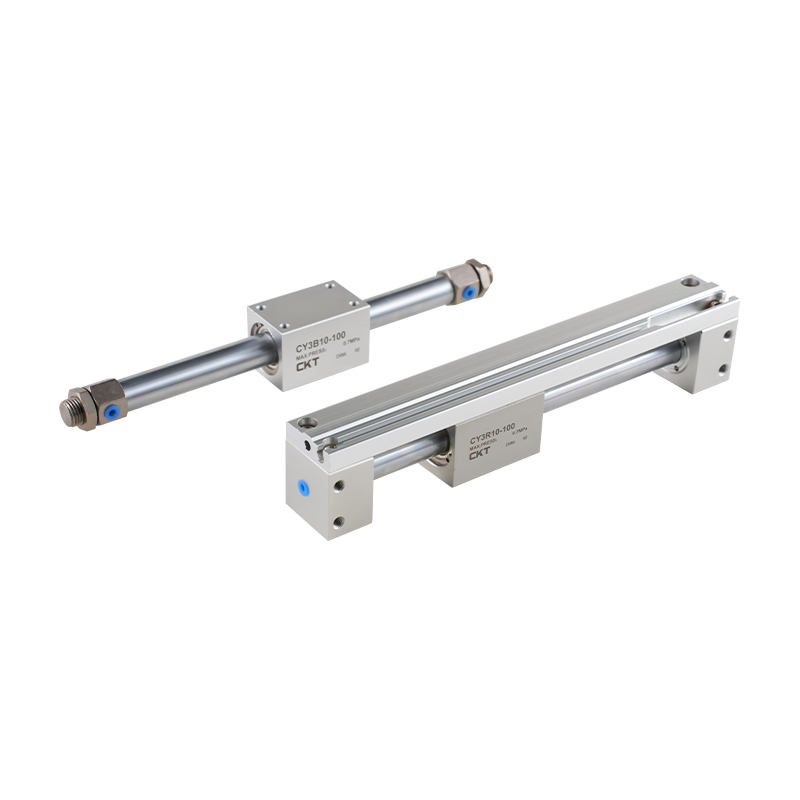

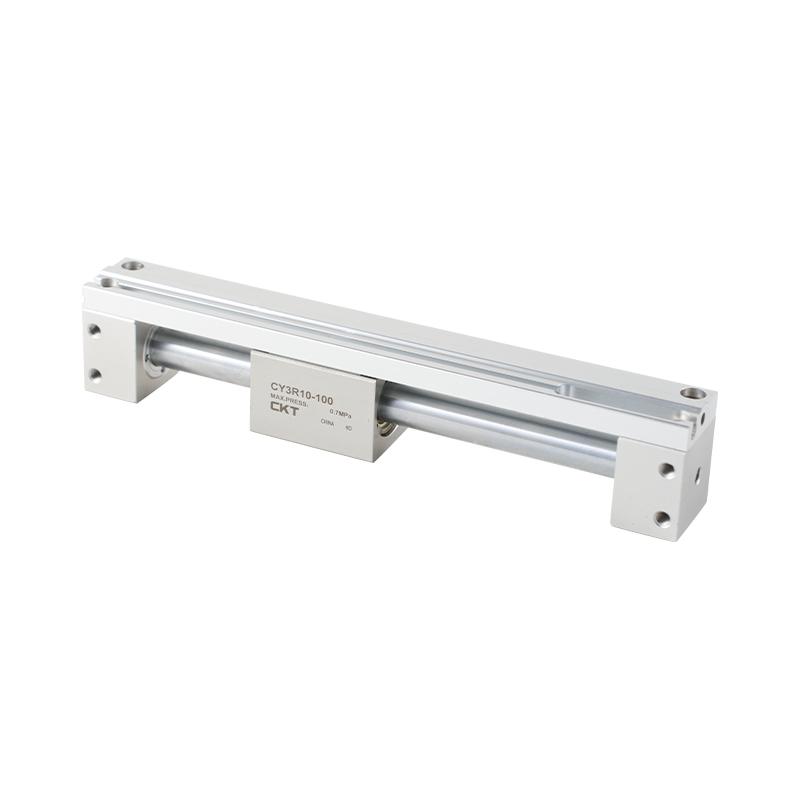

Vérin sans tige à couplage magnétique série CY3B/CY3R, type de base/type à montage direct

La forme du corps principal et du couvre-chef a été modifiée, et la connexion magnétique a été adoptée pour réduire la masse. La bague de retenue de lubrification sur le piston peut former en continu un film de lubrification et améliorer le pouvoir lubrifiant.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Vérin sans tige à joint mécanique série MY1B (type de base)
SUIVANT :Vérin sans tige à couplage magnétique série CY1L (type à roulement à billes)
  • Spécifications standards
    Diamètre du cylindre (mm) 15 20 25 32 40
    Fluide utilisé Air (sans huile)
    Pression de service maximale MPa 0.7
    Pression de service minimale MPa 0.16 0.15 0.14 0.12
    Température ambiante et du fluide -10 à 60°C (mais pas congelé)
    Vitesse du piston mm/s CY3B : 50 à 400 ; CY3R : 50 à 500
    Mise en mémoire tampon Coussinets d'amortissement aux deux extrémités
    Tolérance de longueur de course mm 0~250 1°,251~1000 14,1001~ 1,8
    Force de maintien magnétique  N 137 231 363 588 922
    Raccordement de la tuyauterie M5 × 0,8 Rc/8 ·NPT18 ·G/₈

  • Numéro de pièce Convient au diamètre du cylindre (mm) d H B C
    SNJ-016B 15 M10 × 1,0 4 14 16.2
    SN-020B 20 M20 × 1,5 8 26 30
    SN-032B 2532 M26 × 1,5 8 32 37
    SN-040B 40 M32 × 2,0 10 41 47.3

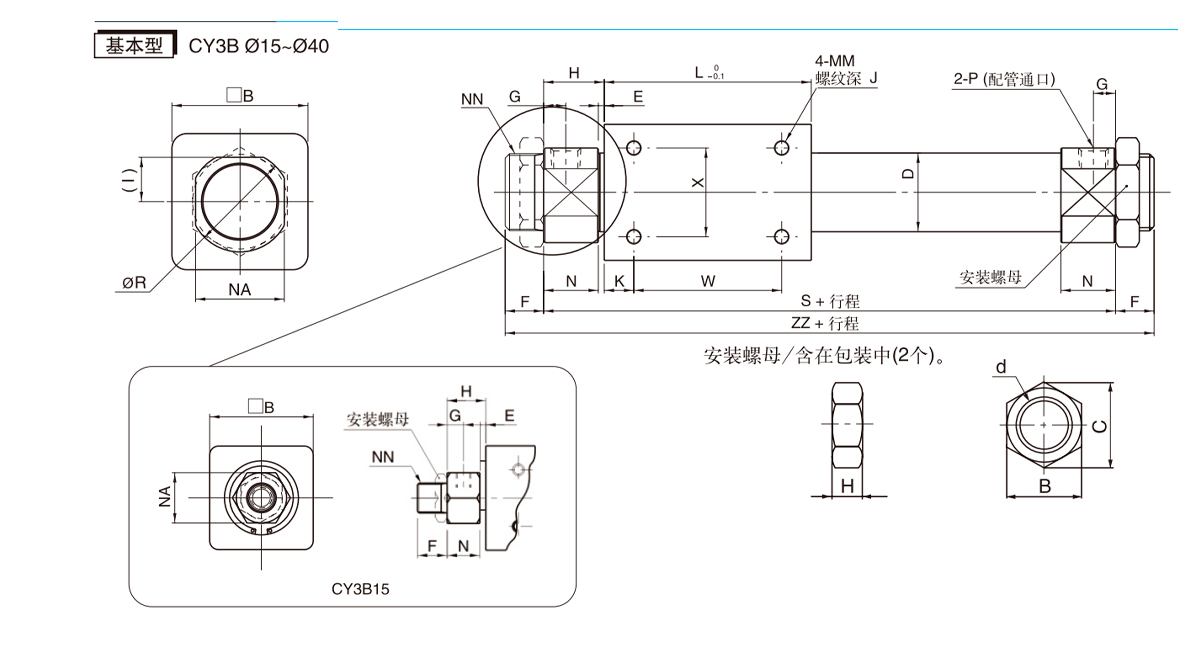

    Modèle B D E F G H I J K L MM N NA N.N. R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4 × 0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4 × 0,7 18 24 M20 × 1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5 × 0,8 18.5 30 M26 × 1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26 × 1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

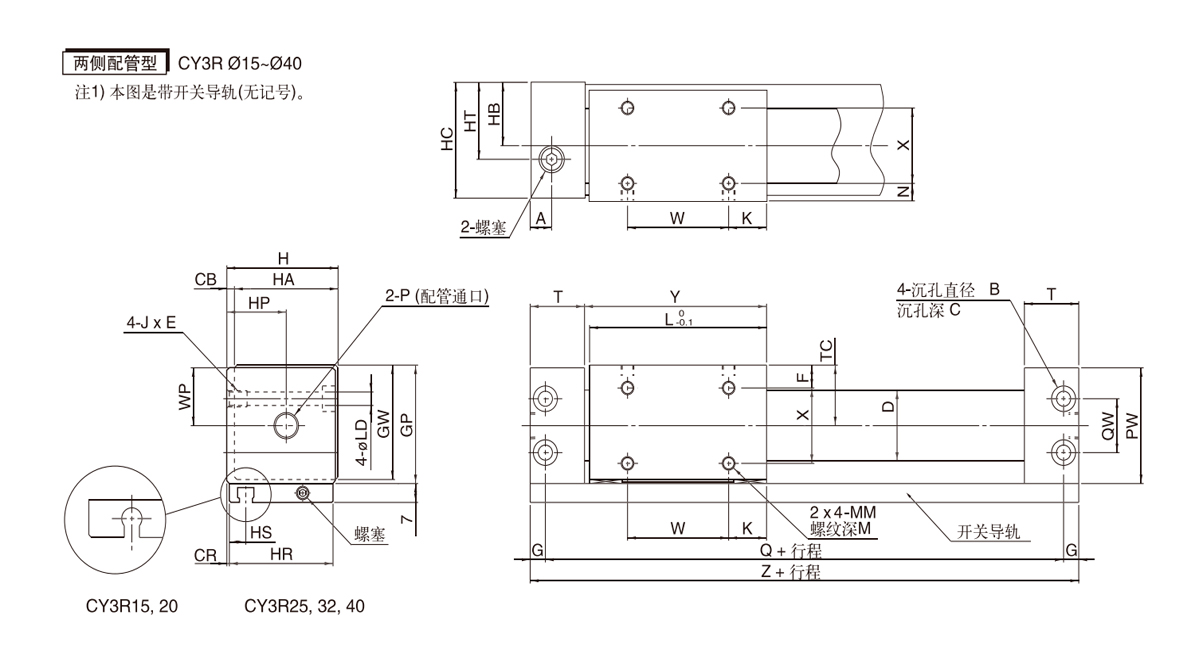

    Modèle A B C CB CR D F G Médecin généraliste GW H HA HB HC HP RH SH HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5 × 0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8 × 1,25 × 10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8 × 1,25 × 10 15

    Modèle L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4 × 0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4 × 0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5 × 0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

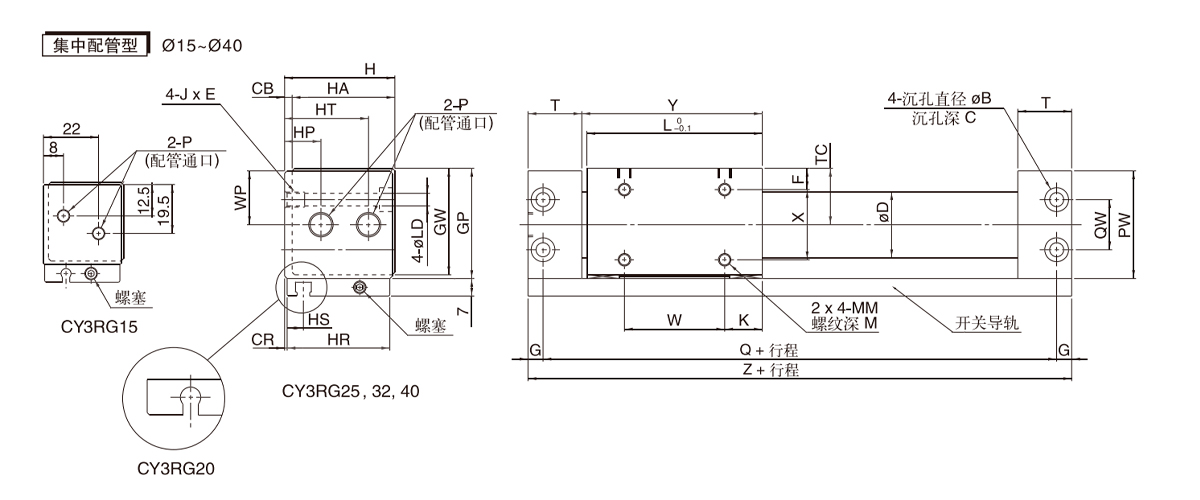

    Modèle HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Les dimensions non spécifiées sont les mêmes que celles du type de tuyauterie des deux côtés.
