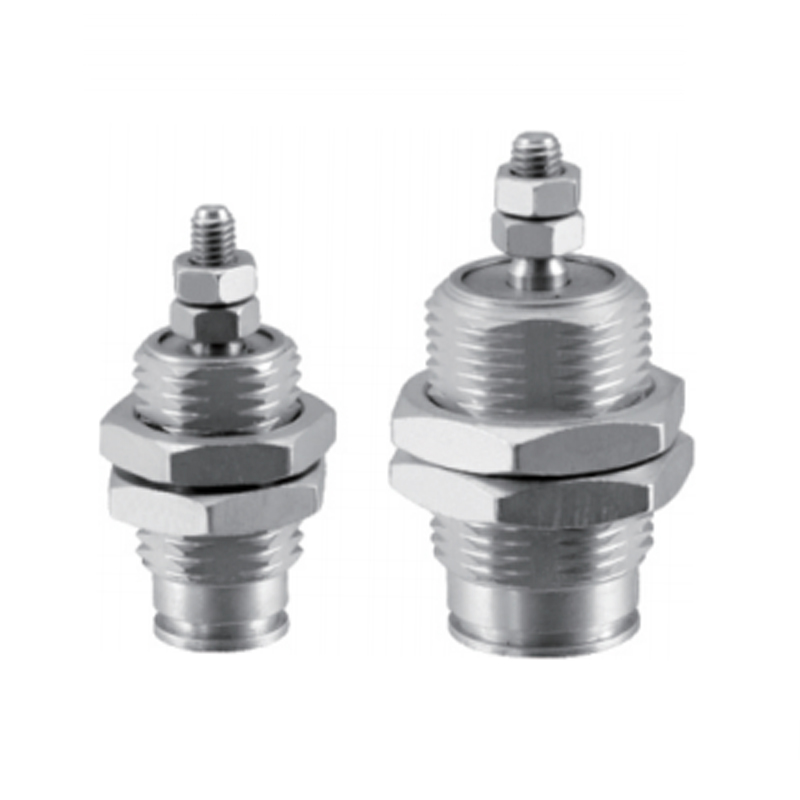

Cylindre à aiguille série CJPB (simple effet)
  • Cylindre à aiguille série CJPB (simple effet)
Cylindre d'aiguille

Cylindre à aiguille série CJPB (simple effet)

Le cylindre à aiguille de la série CJPB (à simple effet) est un actionneur compact conçu pour les applications sensibles à l'espace. Son cœur est d'utiliser de l'air comprimé pour entraîner la tige de piston afin d'obtenir un mouvement linéaire unidirectionnel, et de s'appuyer sur le ressort intégré pour obtenir une réinitialisation automatique.

• Conception hautement intégrée : La structure du corps principal est extrêmement compacte, légère et nécessite un espace d'installation minimal.

• Capacité d'intégration modulaire : Prend en charge une combinaison pratique de plusieurs cylindres pour former un module intégré, offrant une grande flexibilité d'installation et optimisant l'utilisation de l'espace.

• Processus d'installation simplifié : Habituellement, aucun accessoire d'installation supplémentaire n'est requis, ce qui simplifie les étapes d'assemblage.

• Large gamme de spécifications : Offre une variété d'options de diamètres de cylindre pour répondre aux exigences de charge et de course de différents scénarios d'application et s'adapter à différentes conditions de travail.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre à aiguille série CDJPB (double effet)
SUIVANT :Pas d'article suivant
  • Diamètre du cylindre (mm) 6 10 15
    Fluide utilisé Aérien
    Type d'actionnement Rappel par ressort à simple action
    Pression de fonctionnement maximale MPa 0.7
    Pression de fonctionnement minimale  MPa 0.2 0.15
    Température ambiante et du fluide -10 ℃ ~ 70 ℃ (mais pas gelé)
    Mise en mémoire tampon Aucun
    Vitesse des pistons 50~500 mm/s
    Tolérance de course mm 1.00
    *Lubrification Non requis
    Diamètre de connexion M5 × 0,8 (type à montage sur panneau)
    *Si une lubrification est requise, utilisez l'huile pour turbine n°

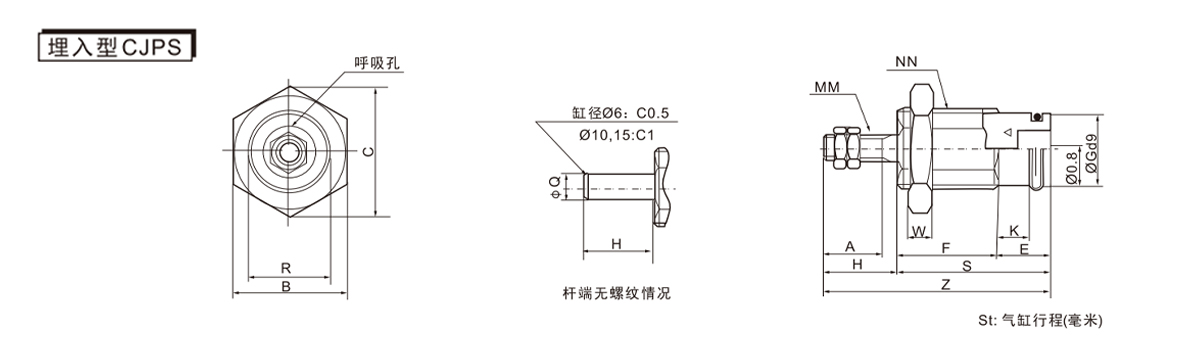

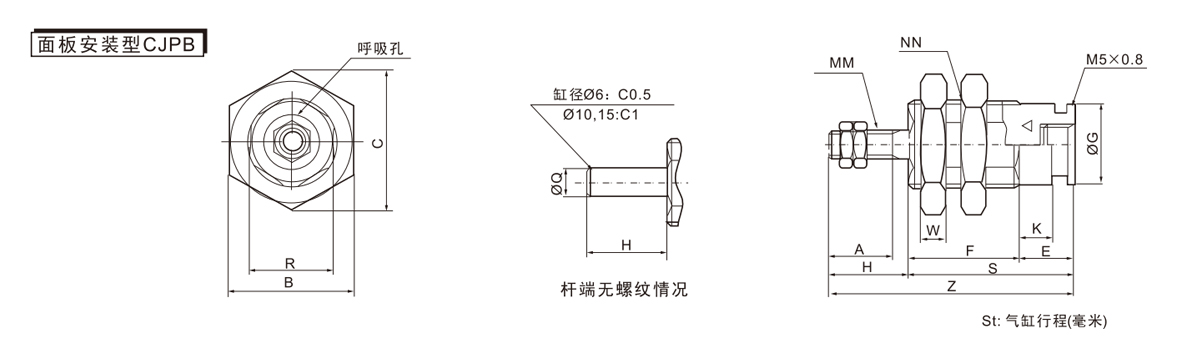

  • Diamètre du cylindre
    (mm)     		A B C E F ØG H K MM N.N. R S W Z Q
    5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3 × 0,5 M10 × 1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4 × 0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5 × 0,8 M22 × 1,5 20 23.5 29.5 36 5 37.5 43.5 50 6

    Diamètre du cylindre
    (mm)     		A B C E F ØG H K MM N.N. R S W Z Q
    5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 M3 × 0,5 M10 × 1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 M4 × 0,7 M15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 M5 × 0,8 M22 × 1,5 20 23.5 29.5 36 5 37.5 43.5 50 6
