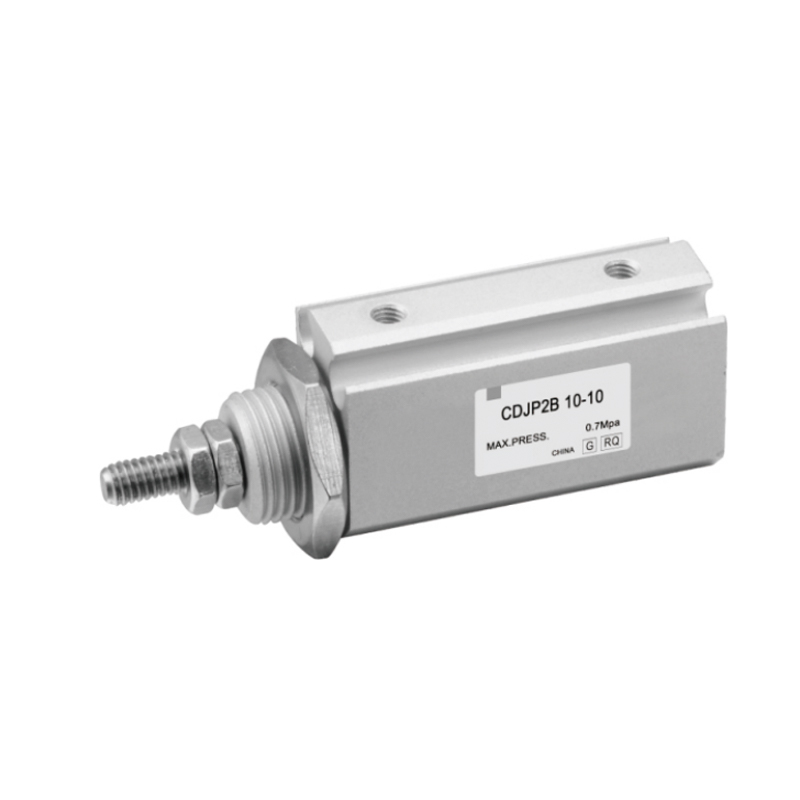

Cylindre à aiguille série CDJPB (double effet)
  • Cylindre à aiguille série CDJPB (double effet)
Cylindre d'aiguille

Cylindre à aiguille série CDJPB (double effet)

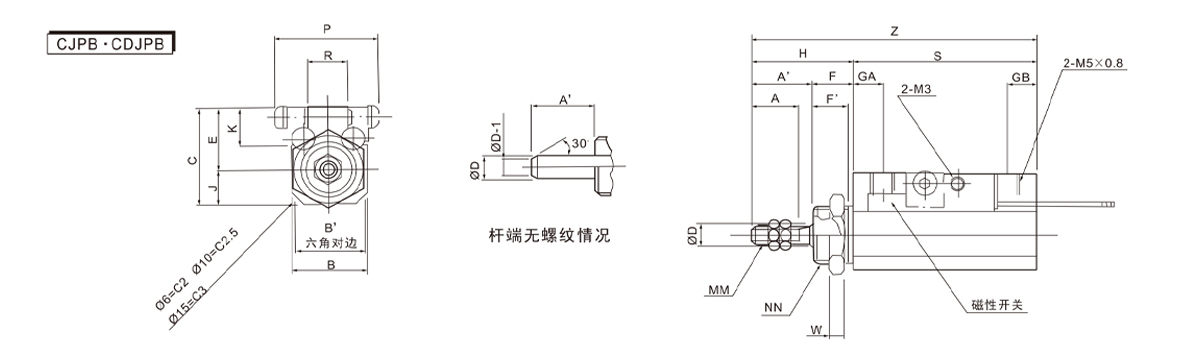

Le cylindre à aiguille de la série CDJPB (double effet) est un actionneur pneumatique de précision conçu pour les scénarios limités en espace. Il permet d'obtenir un mouvement alternatif linéaire efficace grâce à une structure compacte et convient aux systèmes d'automatisation hautement intégrés.

Fonctionnalités principales :

1. Utilisation extrême de l’espace : La configuration très intensive et le corps léger optimisent considérablement l'espace de disposition des équipements et améliorent l'adaptabilité du système aux contraintes d'espace.

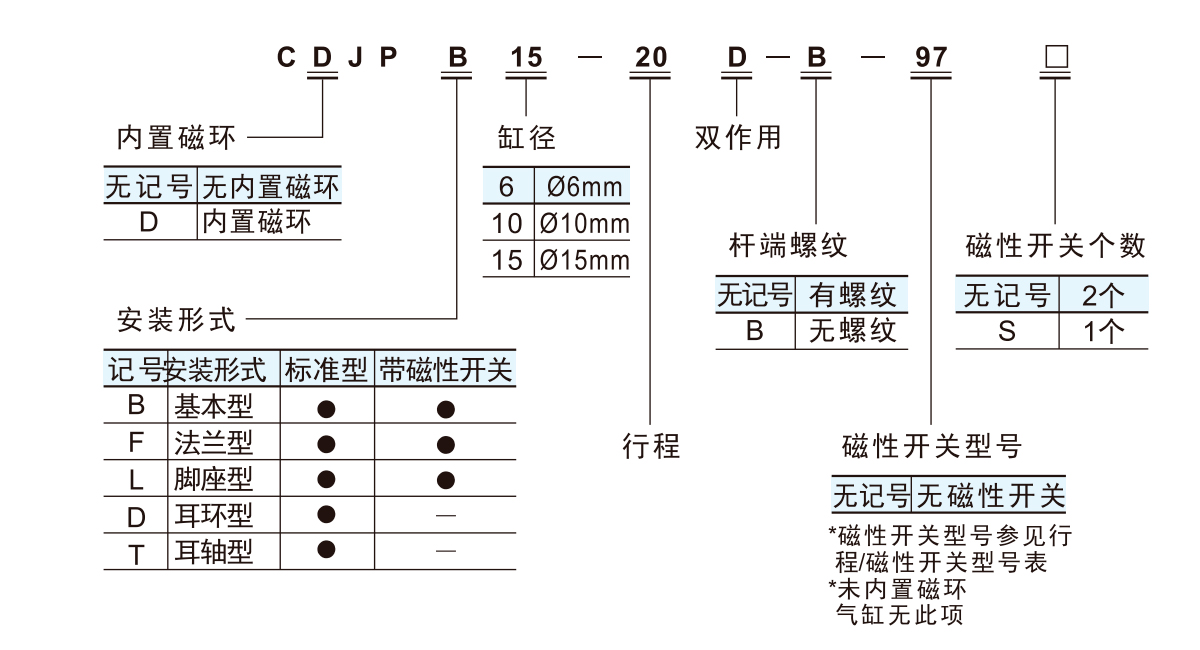

2. Flexibilité de configuration : Couvre plusieurs spécifications de groupes de paramètres de course et de diamètre de cylindre, s'adapte aux exigences différenciées de charge et de dynamique et garantit l'étendue des applications.

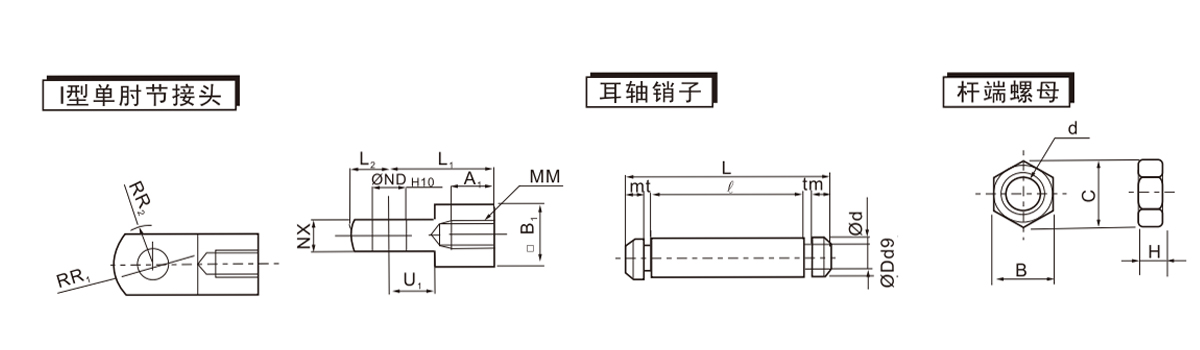

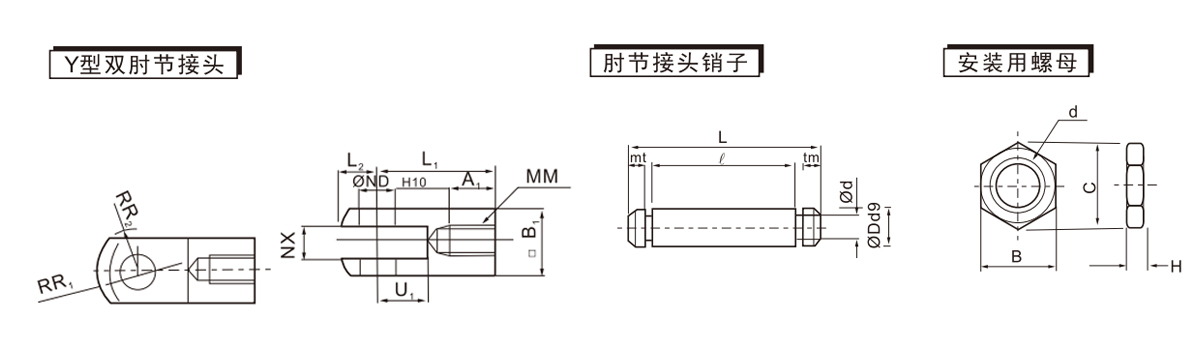

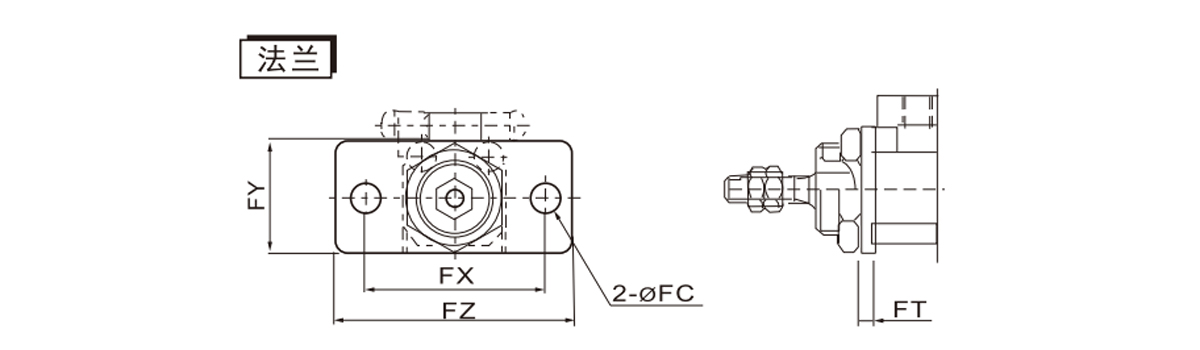

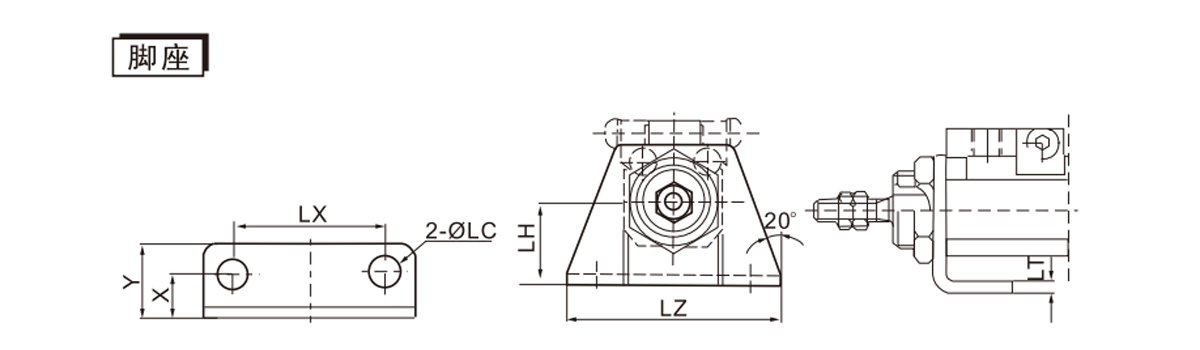

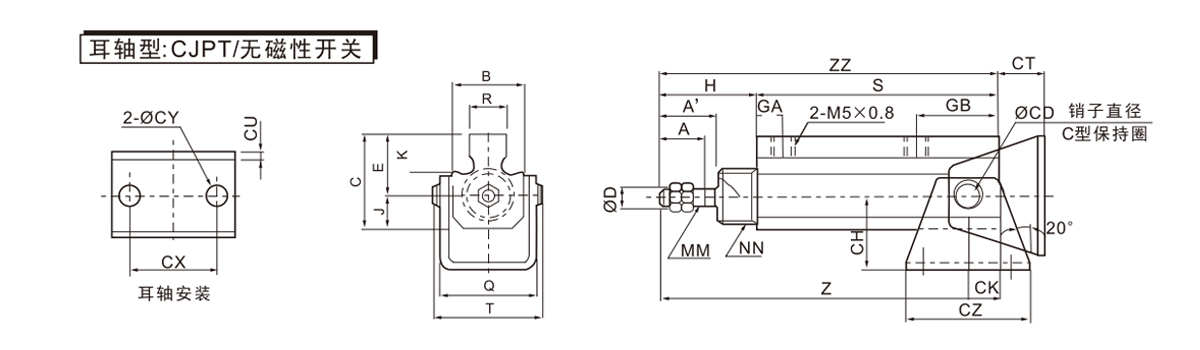

3. Liberté d’intégration du système : Prend en charge la topologie d'installation modulaire et l'interface d'accessoires étendue, lui offrant des fonctionnalités prêtes à l'emploi et réduisant la complexité de l'intégration technique.

4. Unité de détection embarquée : Intègre un commutateur à induction magnétique sans contact pour former une structure topologique de corps intégrée et réalise une fonction de retour de signal de positionnement sans débogage.
