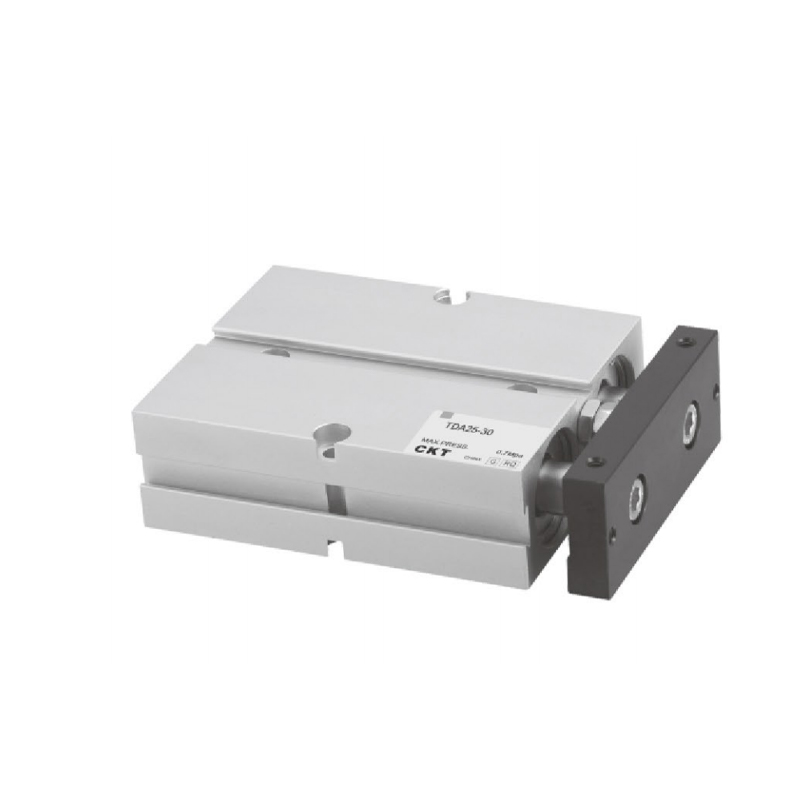

Cylindre double série TDA/TN (Ø10~Ø32)
  • Cylindre double série TDA/TN (Ø10~Ø32)
Cylindre multi-axes

Cylindre double série TDA/TN (Ø10~Ø32)

1. Le corps intégré est fixe et installé pour économiser de l'espace d'installation ;
2. Il possède certaines propriétés anti-flexion et anti-torsion et peut résister à certaines charges latérales ;
3. Il y a des trous de montage sur trois côtés de la plaque de fixation pour faciliter le chargement multi-positions ;
4. Le coussinet anti-collision à l'extrémité avant du corps peut ajuster la course du cylindre et soulager l'impact ;
5. La configuration standard de cette série de cylindres est de type magnétique, et il n'y a pas d'option sans type magnétique.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Cylindre double série CXS (type de base)
SUIVANT :Pas d'article suivant
  • Spécification
    Taille d'alésage (mm) 10 16 20 25 32
    Action Double effet
    Fluide Aérien
    Plage de pression de fonctionnement 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Pression de preuve 1,5 MPa (215 psi)
    Température de fonctionnement
    (℃)     		-20~70
    Plage de vitesse de fonctionnement
    (mm/s)     		30~500
    Course réglable -10~0
    Tolérance de longueur de course 1.00
    Coussin Pare-chocs
    Tolérance anti-rotation ±0,4° ±0,3°
    Taille du port M5 × 0,8 PT1/8
    *La précision de non-rotation fait référence à l'angle auquel la plaque de fixation du cylindre peut tourner lorsque le cylindre est complètement rétracté ;
    **Les types de filetage NPT et G sont disponibles pour le raccordement des tuyaux.
    Aussi : série C-TN entièrement magnétique.

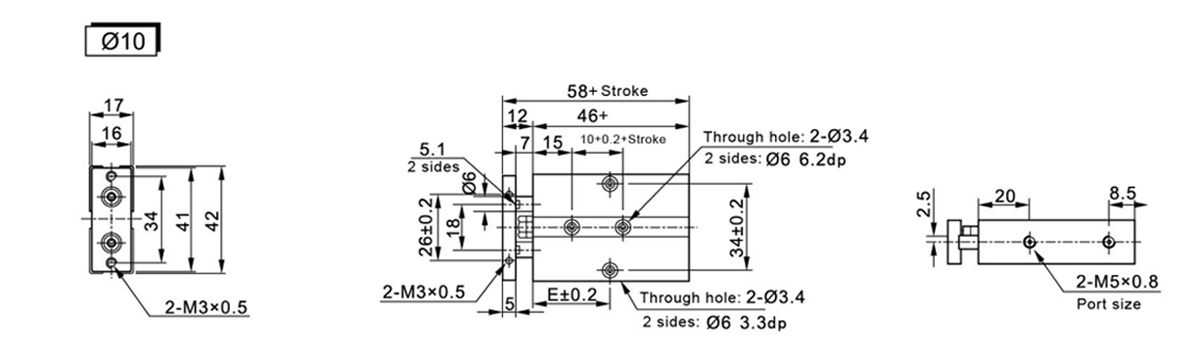

  • Symbole/Trait 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

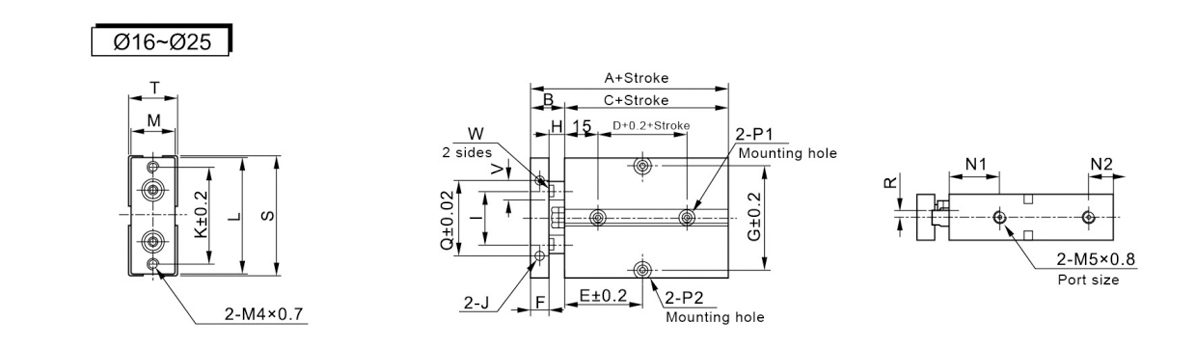

    Symbole/Trait A B C D Accident vasculaire cérébral≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbole/Trait G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Profondeur5 47 53 20 22 11 Des deux côtés : 07,5 Profondeur 7,2 mm Trou traversant Ø4,5 Des deux côtés :08 Profondeur4,5 mm Trou traversantØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Profondeur5 55 61 24 25 12 Des deux côtés : 07,5 Profondeur 7,2 mm Trou traversant Ø4,5 Des deux côtés :08 Profondeur4,5 mm Trou traversant Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Profondeur5 66 72 29 27 12 Des deux côtés : 07,5 Profondeur 7,2 mm Trou traversant Ø4,5 Des deux côtés :08 Profondeur4,5 mm Trou traversantØ4,5 56 6 73 30 12 10.1

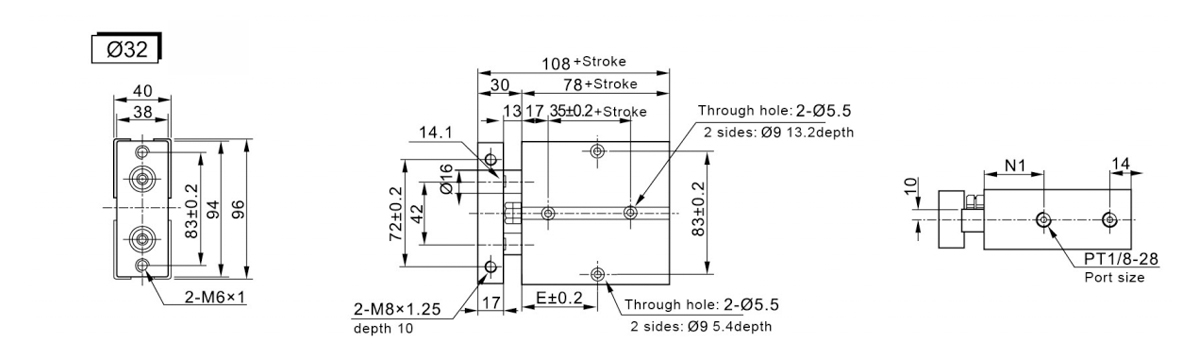

    Symbole/Trait 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
