Vanne manuelle 4 voies 2/3 série 4HV Fournisseurs

Accueil / Produits / Composants de commande pneumatique / Vanne de commande manuelle / Vanne manuelle 4 voies 2/3 série 4HV

Vanne manuelle 4 voies 2/3 série 4HV Vanne manuelle 4 voies 2/3 série 4HV Vanne manuelle 4 voies 2/3 série 4HV Vanne manuelle 4 voies 2/3 série 4HV
  • Vanne manuelle 4 voies 2/3 série 4HV
  • Vanne manuelle 4 voies 2/3 série 4HV
  • Vanne manuelle 4 voies 2/3 série 4HV
  • Vanne manuelle 4 voies 2/3 série 4HV
Vanne de commande manuelle

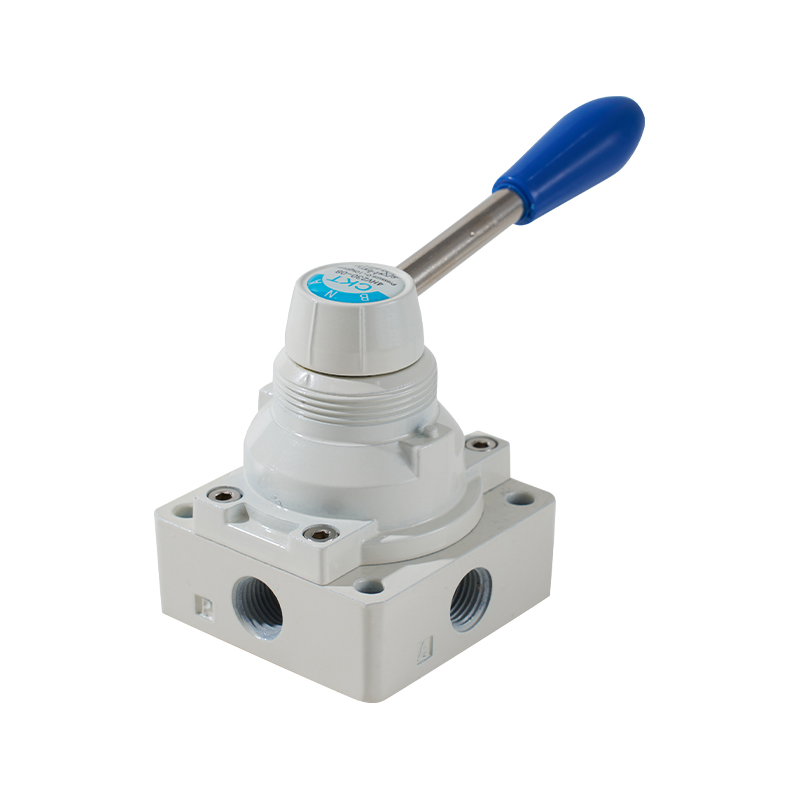

Vanne manuelle 4 voies 2/3 série 4HV

1. Rotation inversée légère, bonne sensation de main, positionnement précis ;
2. Grande zone d'écoulement efficace, petite perte de pression ;
3. Deux types d'installation sont disponibles : panneau et fond, installation sur panneau avec écrous de montage.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Clapet de pied pneumatique à 5 voies, série 4F, 2 positions
SUIVANT :Vanne manuelle à 5 voies série 4H
  • Spécification standard

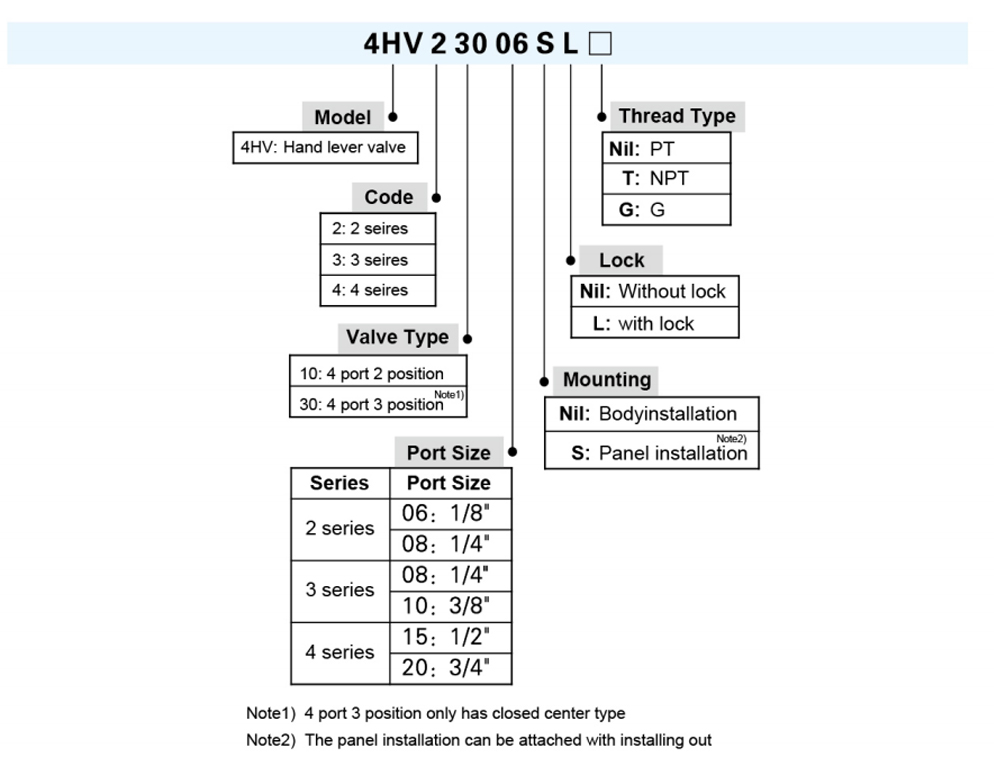

    Modèle 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Fluide Air (à filtrer par élément filtrant de 40 μm)
    Action Type à commande manuelle à action directe
    Taille du port PT1/8 PT1/4 PT1/4 PT3/8 TP1/2 PT3/4
    Surface de section effective 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Poste 4 ports 2 positions, 4 ports 3 positions
    Lubrification Non requis
    Plage de pression de fonctionnement 0 ~ 1,0 MPa (0 ~ 145 psi)
    Pression de preuve 1,5 MPa (215 psi)
    Température de fonctionnement -20 ~ 70 ℃
    Angle de fonctionnement 90°(45°si 4 ports 3 positions)

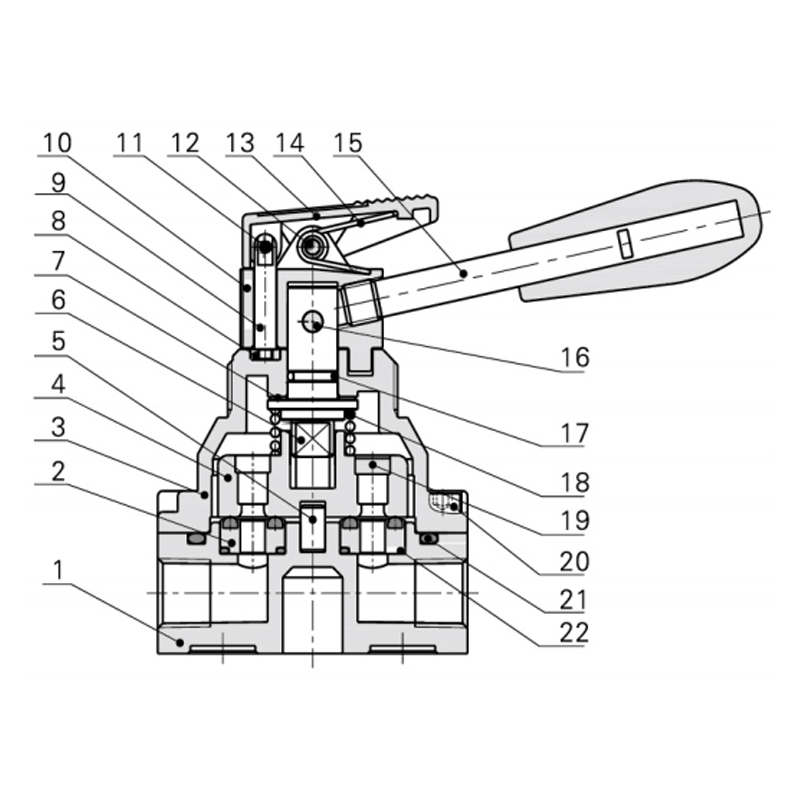

  • Article Modèle Article Modèle
    1 Corps principal 12 Broche-1
    2 Base de joint 13 Couverture avant
    3 Couvercle de soupape 14 Printemps
    4 Bouchon de vanne 15 Poignée
    5 Goupille de colonne 16 Broche 2
    6 Arbre 17 Arbre O Ring
    7 Laveuse 18 Printemps
    8 Plaque de fixation 19 Plaque de fer
    9 Goupille de verrouillage 20 Vis de fixation
    10 Bouchon de valve 21 Corps principal O-ring
    11 Printemps Pin 22 Base de joint O-ring

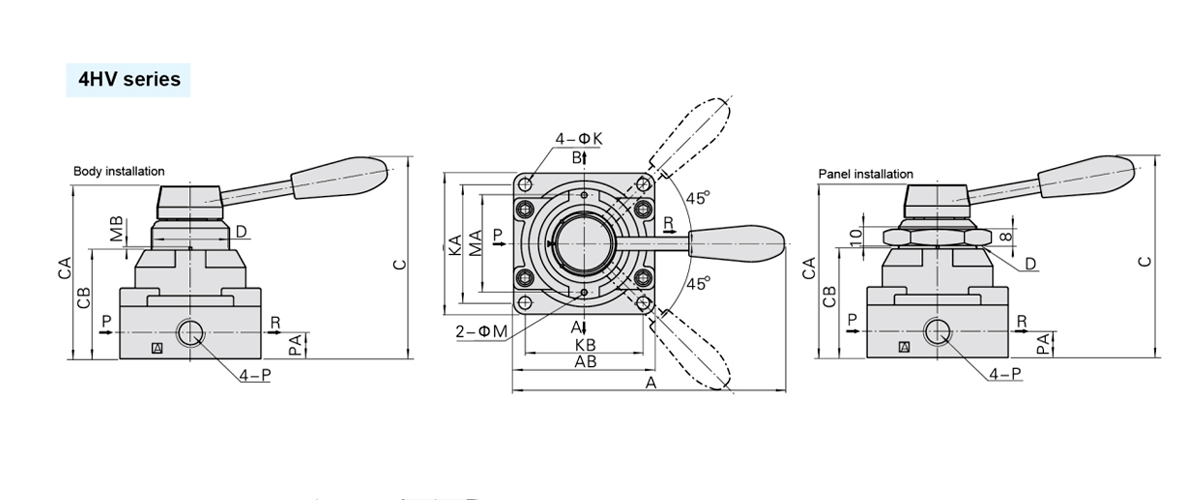

    Modèle /Symbol A AB B C CA CB D K KA Ko M MA Mo P AP
    4HV2□□-06 120 62 62 92.5 73 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52 × 1,5 6.5 89 81 3 64 2 TP1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52 × 1,5 6.5 89 81 3 64 2 TP3/4 18

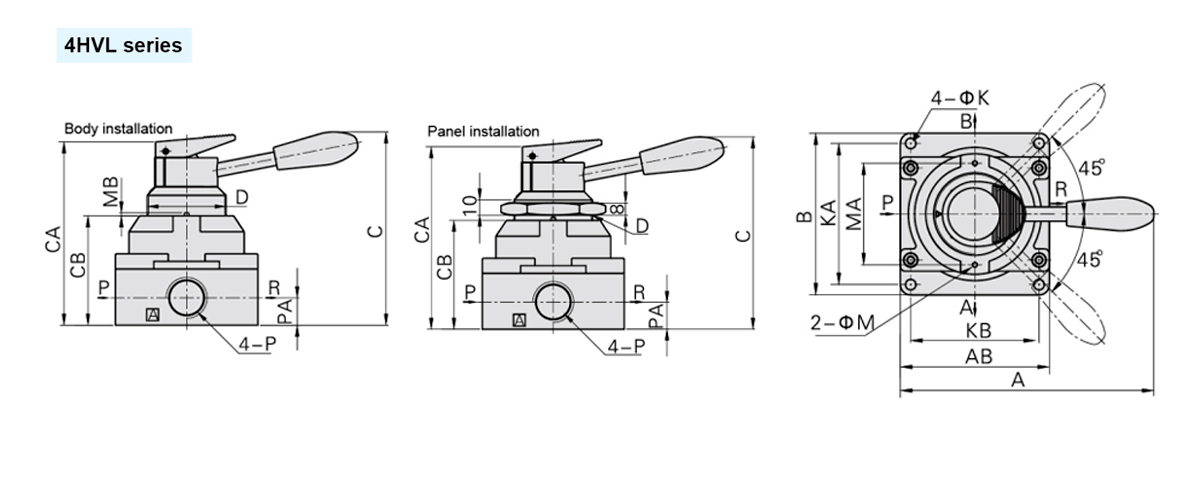

    Modèle/Symbol A AB B C CA CB D K KA Ko M MA Mo P AP
    4HV2□□-06L 120 62 62 92.5 84 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52 × 1,5 6.5 89 81 3 64 2 TP1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52 × 1,5 6.5 89 81 3 64 2 TP3/4 18
