Vanne manuelle à 5 voies série 4H Fournisseurs

Accueil / Produits / Composants de commande pneumatique / Vanne de commande manuelle / Vanne manuelle à 5 voies série 4H

Vanne manuelle à 5 voies série 4H Vanne manuelle à 5 voies série 4H Vanne manuelle à 5 voies série 4H
  • Vanne manuelle à 5 voies série 4H
  • Vanne manuelle à 5 voies série 4H
  • Vanne manuelle à 5 voies série 4H
Vanne de commande manuelle

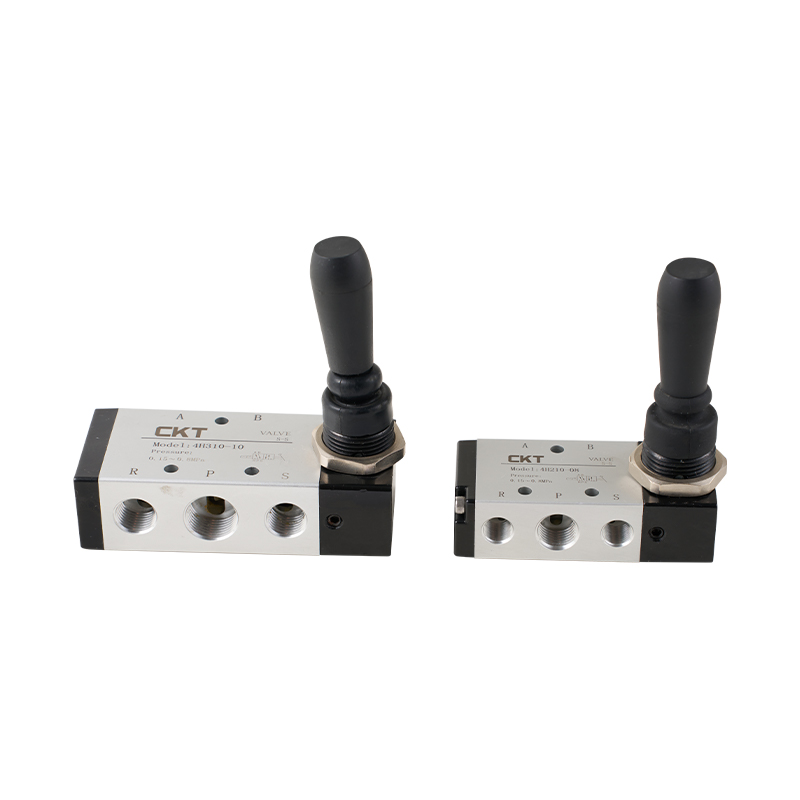

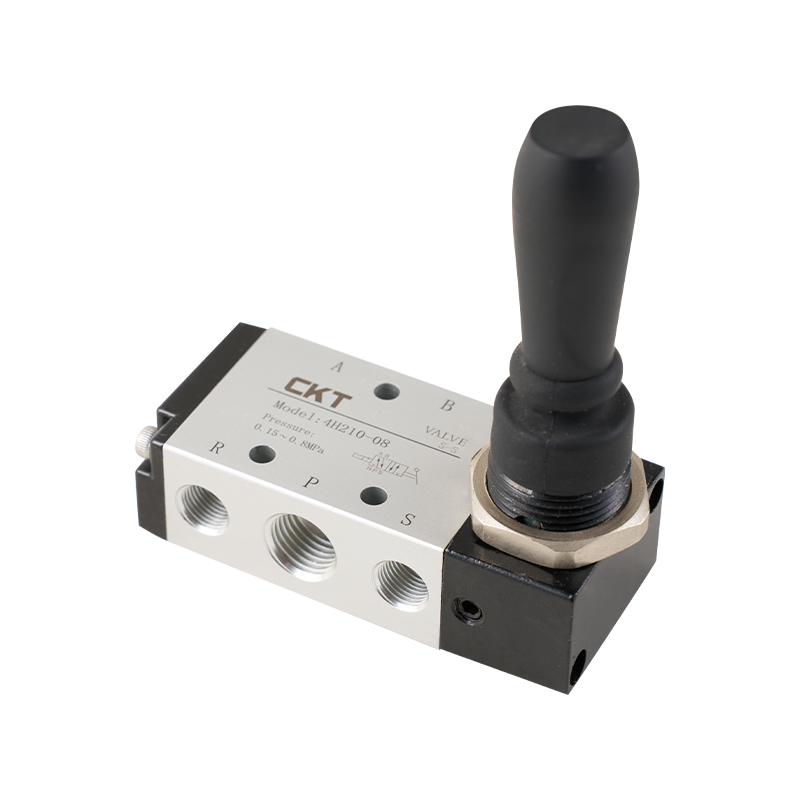

Vanne manuelle à 5 voies série 4H

La vanne manuelle à 5 voies de la série 4H est un élément de commande d'inversion manuelle de base conçu pour une commutation précise des voies d'alimentation et d'échappement des vérins à double effet ou d'autres actionneurs dans les systèmes pneumatiques industriels.

Principales caractéristiques :
Fonctionnement fiable et précis : la méthode d'entraînement manuel intuitive est adoptée, le processus d'actionnement de la tige de valve est fluide et le positionnement est clair et clair, garantissant la précision de l'action de commutation et le sentiment de confiance dans le fonctionnement.

Structure d'étanchéité compacte : la conception du noyau de la vanne à colonne coulissante, combinée à une solution d'étanchéité sophistiquée, isole efficacement les fuites internes, la disposition globale de la structure est exquise, le poids est léger et l'entretien et le démontage quotidiens sont pratiques.

Fonctionnement à long terme à faible résistance : le canal du trou intérieur de la clé est traité avec une méthode de traitement de surface spécifique, qui réduit considérablement la résistance au frottement des pièces mobiles internes et contribue à prolonger la durée de vie globale de la vanne.

Lubrification sans entretien : la conception ne nécessite pas d'huile lubrifiante externe pour la lubrification, ce qui simplifie le processus d'utilisation et réduit les exigences de maintenance ultérieure.

Installation et adaptation pratiques : la fonction d'installation du panneau est fournie pour simplifier le processus d'intégration du système, et l'installation est simple et stable, ce qui améliore l'applicabilité de la vanne dans différents scénarios d'application.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Vanne manuelle 4 voies 2/3 série 4HV
SUIVANT :Pas d'article suivant

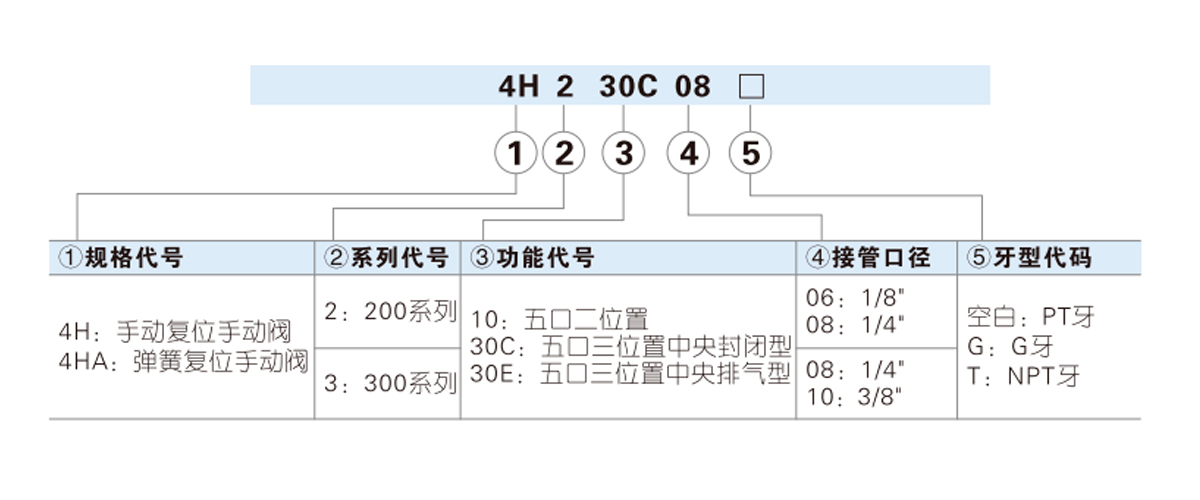

  • Modèle 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Milieu de travail Air (filtré par 40 μm ou plus)
    Mode de fonctionnement Action directe à commande manuelle
    Diamètre de jauge [Nonte 1] Entrée = Sortie
    =Échappement d'air=PT1/8     		Entrée = Sortie =PT1/4;
    Échappement=PT1/8     		Entrée = Sortie
    =Échappement d'air=PT1/4     		Entrée = Sortie =PT3/8;
    Échappement =PT1/4
    Surface transversale effective [Note 3] 4H210-08 : 17,0 mm² (Cv=1,0)
    4H230C-08 : 13,6 mm² (Cv=0,8)     		4H310-10 :28,0 mm² (Cv=1,65)
    4H330C-10 : 21,3 mm² (Cv=1,25)
    Nombre de postes 5 ports 2 positions 5 ports 3 positions 5 ports 2 positions 5 ports 3 positions 5 ports 2 positions 5 ports 3 positions 5 ports 2 positions 5 ports 3 positions
    Lubrification [Remarque 2] No
    Plage de pression de fonctionnement 0 ~ 1,0 MPa (0 ~ 145 psi)
    Résistance à la pression garantie 1,5 MPa (215 psi)
    Température de fonctionnement -20 ~ 70 ℃
    Matériau du corps Aluminium
    Angle de rotation de fonctionnement ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Remarque 1] Des dents G et des dents NPT sont disponibles pour le récepteur.
    [Note 2] S'il y a une lubrification à l'huile, elle ne doit pas être arrêtée au milieu, et le lubrifiant recommandé est ISO VG32 ou la même qualité d'huile.
    [Note 3] La surface transversale efficace et les valeurs Cv sont calculées sur la base des données de flux de test.

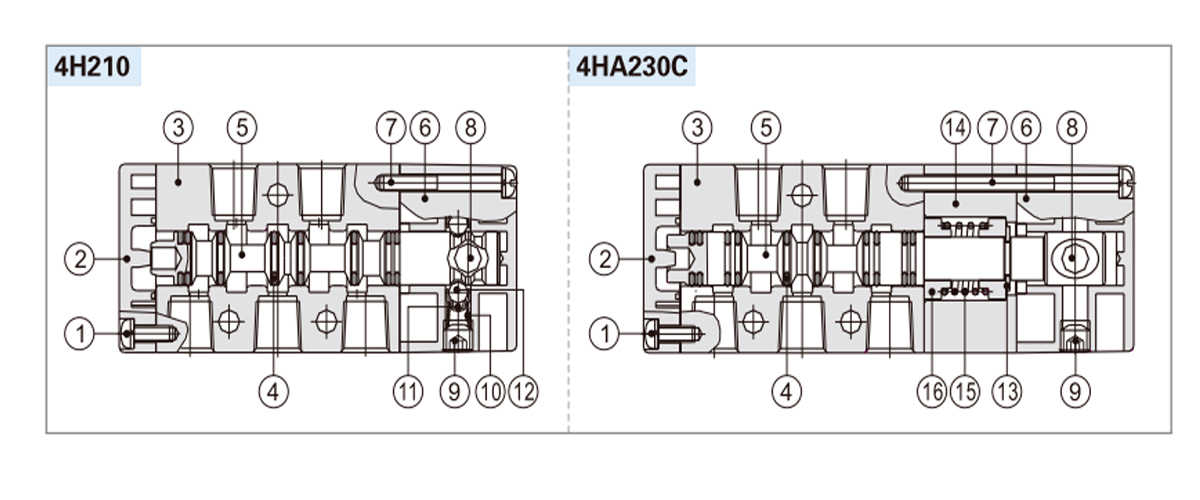

  • NON. Nom NON. Nom
    1 Vis à tête ronde Phillips 9 Vis de butée à tête creuse à six pans creux
    2 Couvercle inférieur 10 Printemps
    3 Corps 11 Garde-balle
    4 Joint torique 12 Balle
    5 Bobine 13 Anneau électronique
    6 Couvercle supérieur de valve à commande manuelle 14 Couverture latérale
    7 Vis à tête ronde Phillips 15 Printemps
    8 Tête d'arbre 16 Support de retour

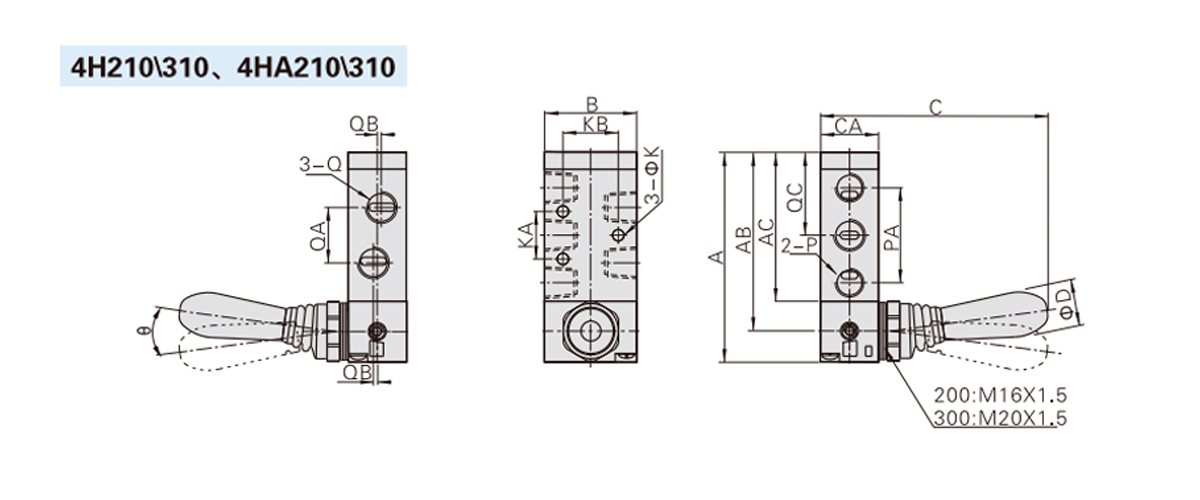

    Modèle/Symbole A AB CA B C CA D K KA Ko P AP Q Assurance qualité QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 TP3/8 24 2 40.5 18

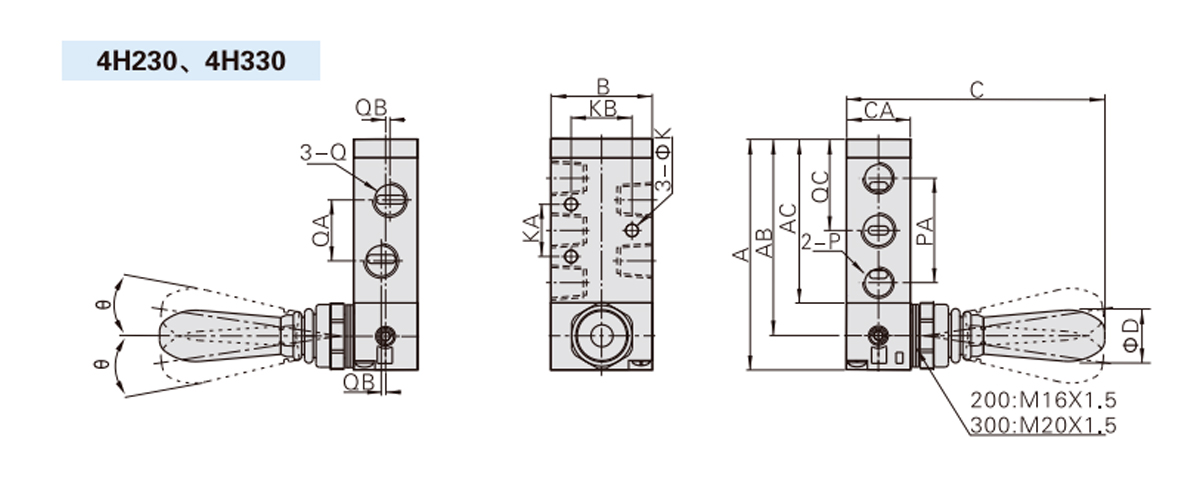

    Modèle/Symbole A AB CA B C CA D K KA Ko P AP Q Assurance qualité QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 TP3/8 24 2 40.5 10

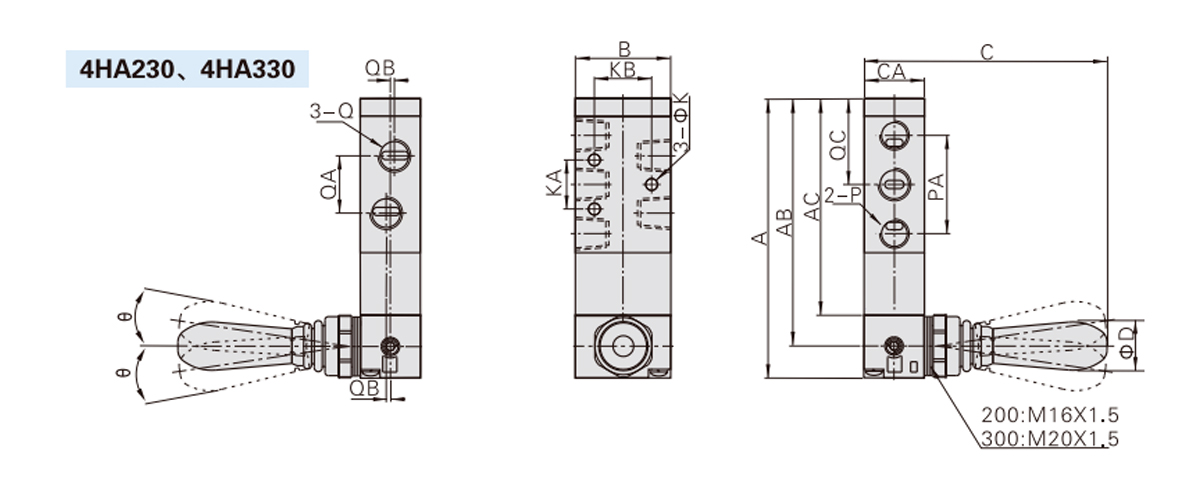

    Modèle/Symbole A AB CA B C CA D K KA Ko P AP Q Assurance qualité QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 TP3/8 24 2 40.5 10
