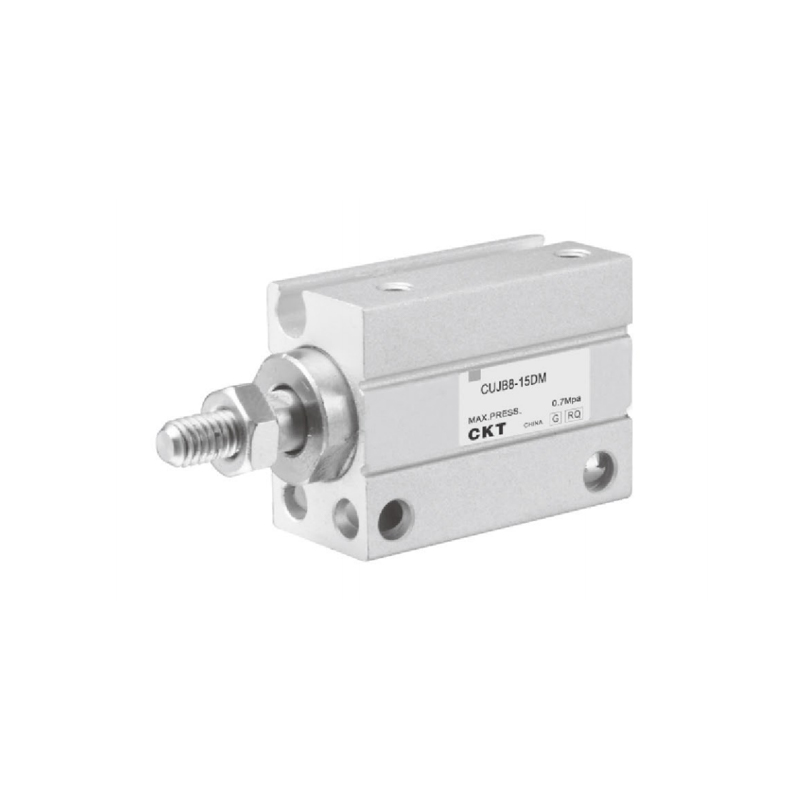

Petit cylindre à installation gratuite série CUJB

Le petit cylindre à installation libre de la série CUJB convient aux conditions de travail limitées en espace. Sa principale caractéristique est qu'il fournit un entraînement de mouvement linéaire de base tout en offrant une intégration mécanique très flexible et des capacités d'extension de capteur basées sur l'optimisation structurelle.

Principales caractéristiques

● Conception compatible avec une installation multidirectionnelle
Le corps principal intègre plusieurs interfaces fixes de référence, prend en charge un positionnement et un verrouillage rapides dans quatre directions axiales/radiales, et améliore considérablement l'adaptabilité de l'assemblage de l'équipement et la liberté de disposition spatiale.

● Module de détection de position extensible
Le kit d'anneau magnétique intégré peut être équipé en option pour générer des signaux de déplacement grâce au principe de couplage magnétique sans contact, fournissant un retour d'état de base pour le contrôle en boucle fermée du système pneumatique.

● Structure de connexion du capteur intégrée
Le corps du cylindre est préréglé avec des rainures de guidage de commutateur de capteur standardisées, qui sont compatibles avec l'installation de positionnement sans outil des commutateurs de proximité courants, simplifiant ainsi le processus d'ajout de fonctions de l'unité de détection de position.

● Configuration d'interface mécanique hautement adaptable
L'extrémité de la tige de piston adopte le paradigme de connexion universel industriel et, grâce à la surface de montage multidimensionnelle du corps principal, elle peut réaliser le déploiement de la solution de liaison du mécanisme sans contraintes directionnelles.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Cylindre à montage libre série CU/CUK
  • Taille d'alésage (mm) 4 6 8 10
    Fluidee Aérien
    Action Double effetSimple effet:Rappel par ressort
    Pression de fonctionnement maximale 0,7MPa
    Min. Fonctionnement
    Pression (MPa)     		Double effet 0.15 0.1
    Simple effet 0.35 0.3 0.2
    Température ambiante et du fluide Avec interrupteur automatique : -10 ~ 60 ℃, sans interrupteur automatique : -10 ~ 70 ℃.
    Fluidee Néant
    Vitesse de fonctionnement du piston 50 ~ 500 mm/s
    Tolérance de longueur de course 0.50
    Lubrification Non requis
    Montage Trou traversant, montage gratuit
    Taille du port M3×0,5

  • Modèle de course/commutateur automatique

    Taille d'alésage
    (mm)     		Course (mm) Installation de piste
    Double effet Simple effet *Modèle à commutation automatique
    4 4,6,8,10,15,20 4,6 M9N
    M9P
    M9B
    6 4,6,8,10,15,20,25,30 4,6,8
    8 4,6,8,10,15,20,25,30 4,6,8,10
    10
    Après le numéro de modèle de l'interrupteur magnétique, la longueur du fil est indiquée par un symbole : aucun symbole n'indique 0,5 m, L indique 3 m et Z indique 5 m.

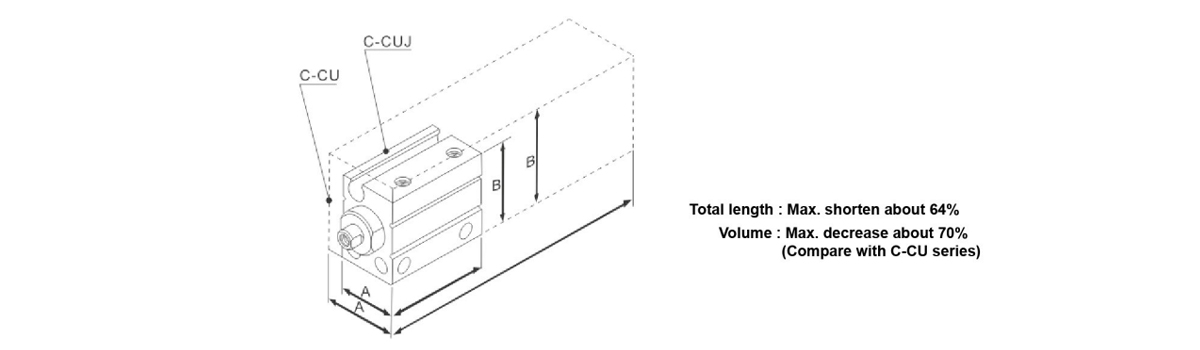

  • Plus petit volume
    Diamètre minimum du cylindre 04mm
    Taille d'alésage A B C
    4 10 15 13
    6 13(13) 19(22) 13(33)
    8 13 21 13
    10 13.5(15) 22(24) 13(36)
    () : Les dimensions de la série C-CU sont indiquées entre parenthèses.

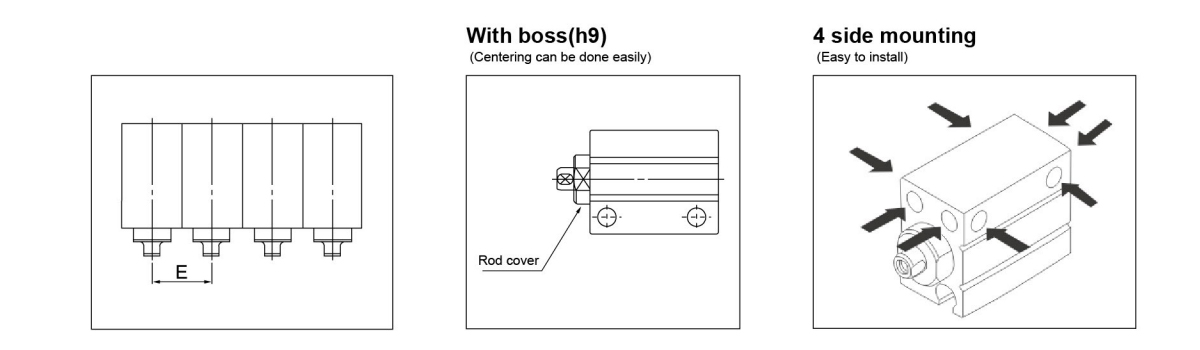

    Raccourcir la distance
    (Facile à utiliser côte à côte)
    Taille d'alésage E
    4 10
    6 13
    8 13
    10 13.5

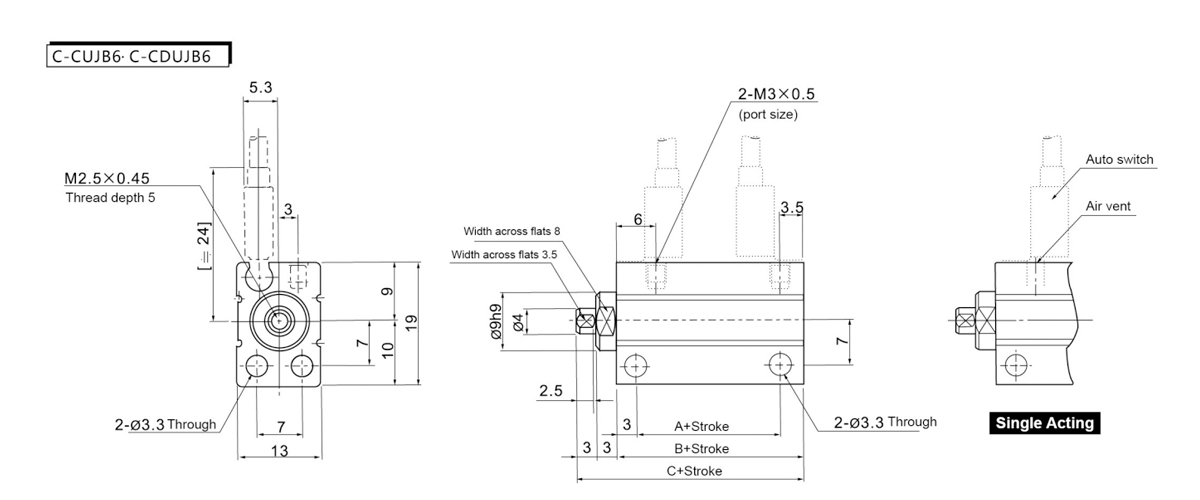

    Modèle A B C
    C-CUJB6 6.5 13 19
    C-CDUJB6 11.5 18 24

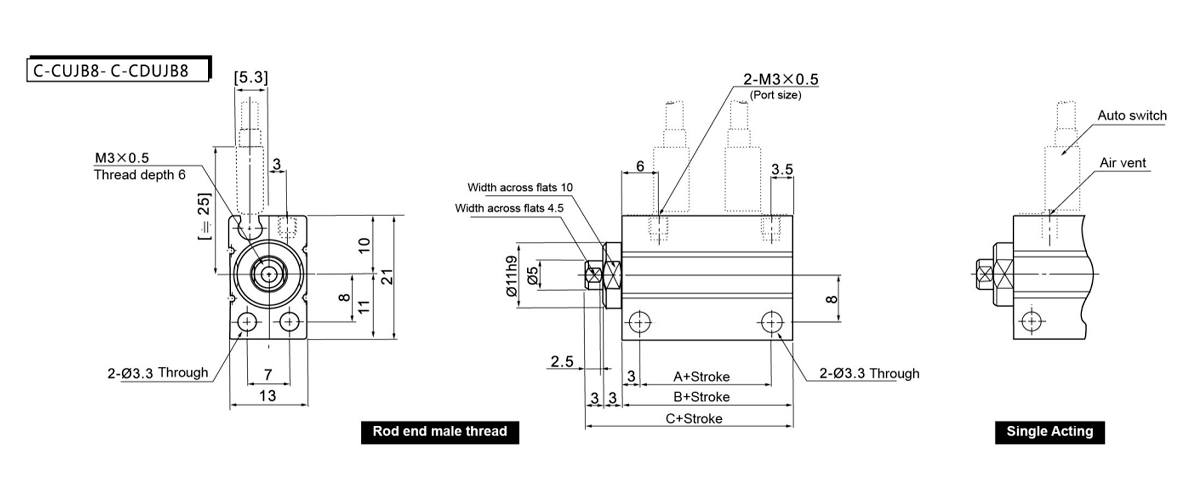

    Modèle A B C
    C-CUJB8 6.5 13 19
    C-CDUJB8 11.5 18 24

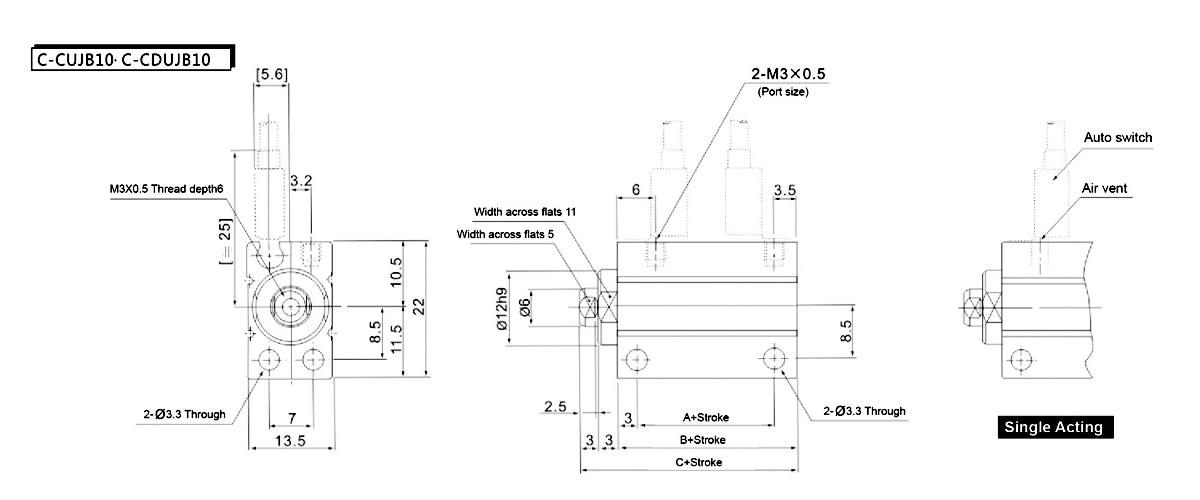

    Modèle A B C
    C-CUJB10 6.5 13 19
    C-CDUJB10 11.5 18 24
