Cylindre à montage libre série CU/CUK
  • Cylindre à montage libre série CU/CUK
Cylindre à montage libre

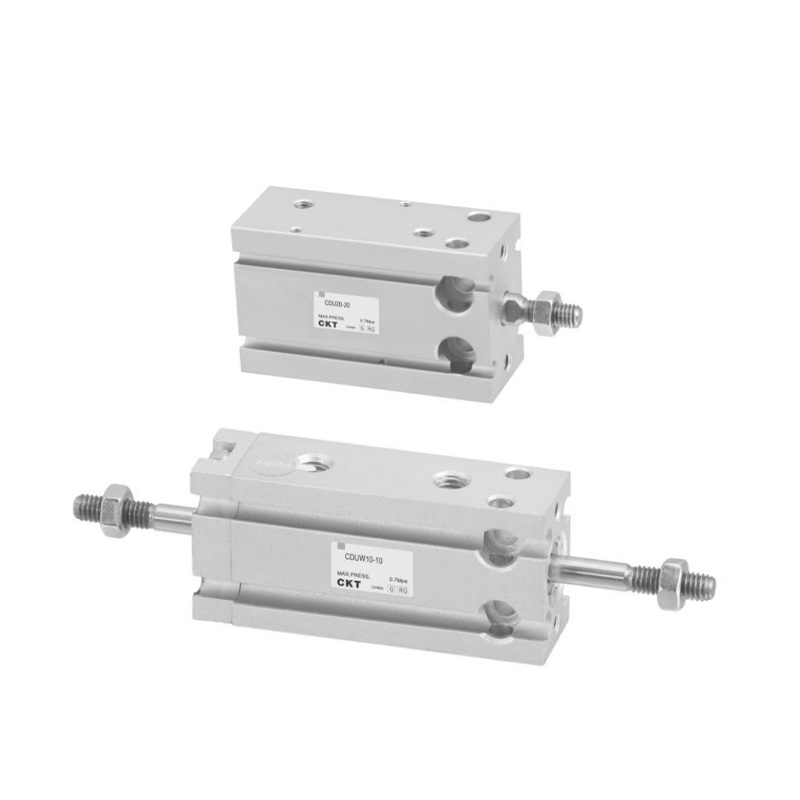

Cylindre à montage libre série CU/CUK

Le cylindre à montage libre de la série CU/CUK est un cylindre à montage libre modulaire qui permet une intégration mécanique très flexible grâce à une optimisation structurelle. Sa conception vise à simplifier le processus d'installation et à s'adapter à de multiples conditions de travail, et convient aux exigences de contrôle de mouvement de précision dans des scénarios de charge dynamique.

Fonctionnalités principales
▸ Liberté structurelle : Le corps fournit des interfaces fixes multiaxiales, prend en charge des postures d'installation non standard et élimine les composants d'adaptateur ;

▸ Structure légère et compacte : La conception du corps à faible inertie réduit considérablement la charge du système et optimise l'utilisation de l'espace ;

▸ Plusieurs options de spécifications : Couvre une large gamme de diamètres de cylindres et de combinaisons de courses, s'adaptant à des scénarios de charge et de déplacement différenciés ;

▸ Guide haute stabilité : Structure de guidage de tige de piston monobloc rectifiée avec précision pour obtenir un fonctionnement stable et à long terme sans huile ;

▸ Système de capteurs intégré : La conception intégrée de l'emballage du commutateur à couplage magnétique élimine le risque d'interférence externe et intègre un retour de positionnement.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Petit cylindre à installation gratuite série CUJB
SUIVANT :Pas d'article suivant
  • Taille d'alésage (mm) 6 10 16 20 25 32
    Fluide Aérien
    Action Double effet
    Simple effet : rappel/extension du ressort
    Pression de fonctionnement maximale 0,7MPa
    Min.
    Fonctionnement
    Pression
    (MPa)     		Double
    agir     		Unipolaire 0.12 0.06 0.05
    Double tige, tige anti-rotation, amortissement pneumatique 0.15 0.1 0.08
    Type à double tige non rotative 0.18 0.13 0.11
    Célibataire
    agir     		Norme 0.2 0.15 0.13
    Tige anti-rotation 0.23 0.18 0.16
    Température ambiante et du fluide Avec interrupteur automatique : -10 ~ 60 ℃, sans interrupteur automatique : -10 ~ 70 ℃
    Coussin Pare-chocs en caoutchouc aux deux extrémités
    Vitesse du piston 50 ~ 500 mm/s
    Tolérance de longueur de course (mm) 1
    Lubrification Non requis
    Montage Montage gratuit (plusieurs emplacements de montage)
    Tige non rotative Précision ±0,8° ±0,5°
    Taille du port M5 × 0,8 45665
    *Si un graissage est nécessaire, veuillez utiliser l'huile pour turbine n° 1 ISOVG32.

  • Modèle de commutateur automatique Strokel
    Alésage
    taille
    (mm)     		Course standard (mm) Course longue
    (double effet)
    *Modèle à commutation automatique
    (montage direct)
    Double effet Simple effet
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Marquage de longueur de fil : Pas de marquage - 0,5 m, L - 3 m, Z - 5 m Exemple : M9N, M9NL

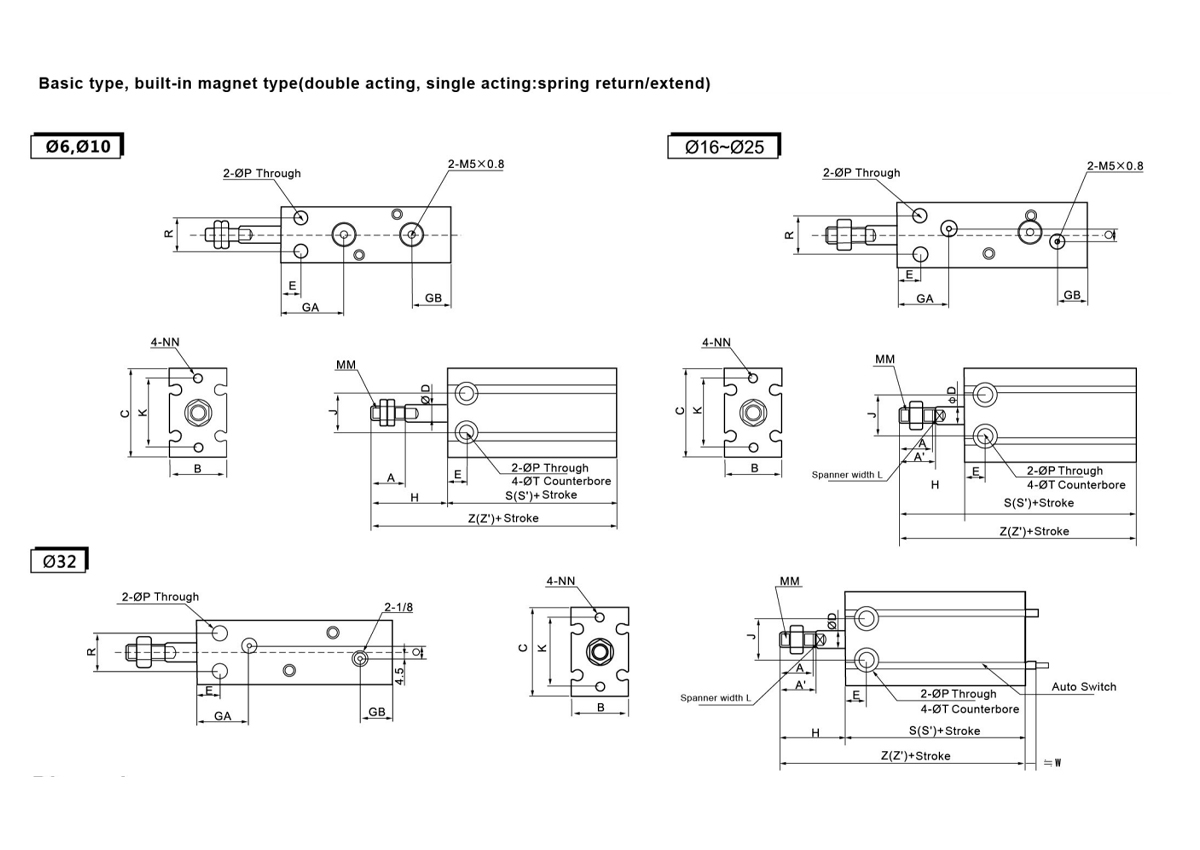

  • Dimensionss
    Modèle A Un' B C ØD E GA FR J K L MM N.N. ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3 × 0,5 M3 × 0,5
    Profond5     		3.2 - 7 6profondeur4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4 × 0,7 M3 × 0,5 Deep5 3.2 - 9 6profond5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5 × 0,8 M4 × 0,7 Deep6 4.5 4 12 7,6profondeur6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6 × 1,0 M5 × 0,8 Deep8 5.5 9 16 9.3profond8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8 × 1,25 M5 × 0,8Deep8 5.5 9 20 9.3profond9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10 × 1,25 M6 × 1,0Deep9 6.6 13.5 24 11profondeur11.5
    Dimension à double effet
    Modèle H Type de base Aimant intégré
    S Z W S' Z'
    C-C□ U6-□D 13 33 46 2.5 33 46
    C-C□ U10-□D 16 36 52 1 36 52
    C-C□ U16-□D 16 30 46 0 40 56
    C-C□ U20-□D 19 36 55 1 46 65
    C-C□U25-□D 23 40 63 -1 50 73
    C-C□ U32-□D 27 42 69 -4 52 79
    Dimension à simple effet (rappel par ressort)
    Modèle H Type de base Aimant intégré
    S Z W S' Z'
    5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème
    C-C□ U6-□S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□U25-□S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Dimension à simple effet (extension à ressort)
    Modèle H Type de base Aimant intégré
    S Z W S' Z'
    5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème
    C-C□ U6-□T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□U25-□T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

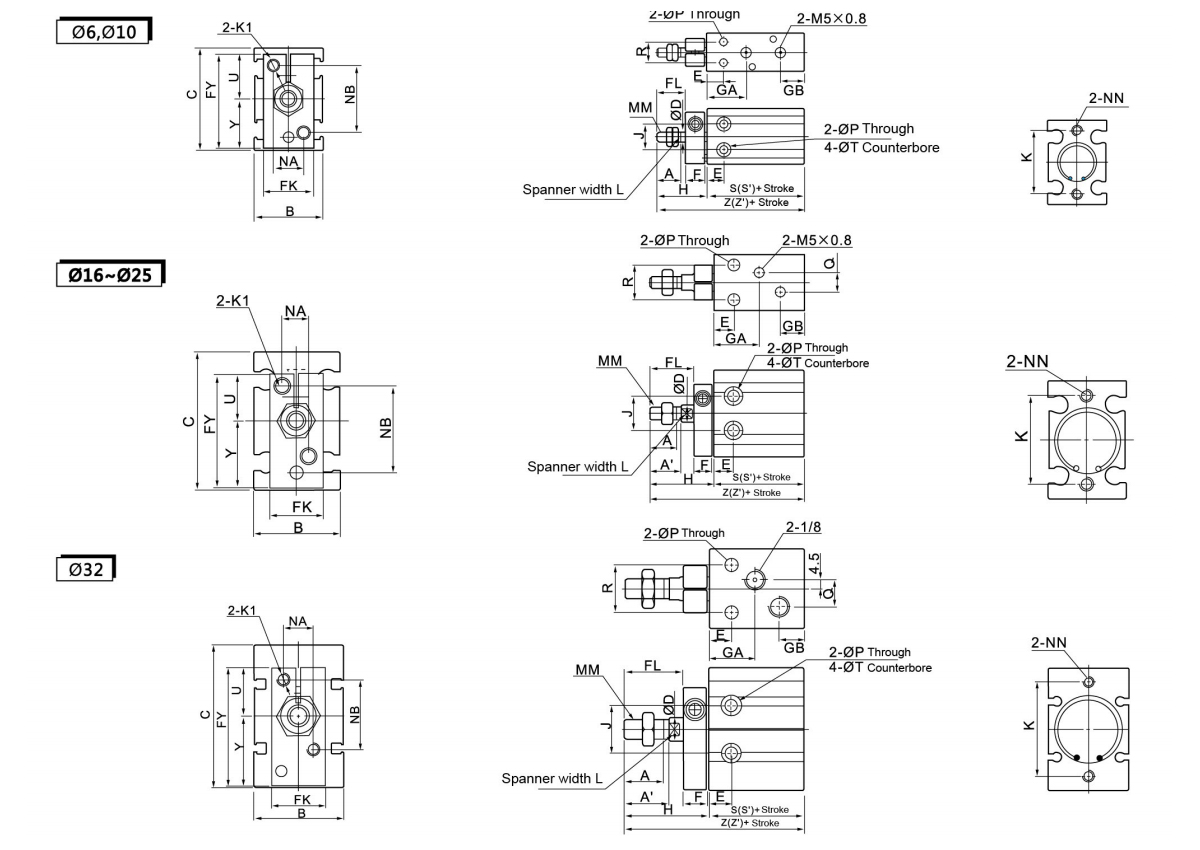

    Dimensionss
    Modèle A Un' B C ØD E F FL FK Exercice GA FR H J K L MM NA N.-B. N.N. ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3 × 0,5 6 14 M3 × 0,5deep5 3.4 - 7 6profondeur4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4 × 0,7 7 15 M3 × 0,5deep5 3.4 - 9 6profond5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5 × 0,8 6 18 M4 × 0,7deep6 4.5 4 12 7,6profondeur6,5 12.5 15.5 M4
    C-C□ Royaume-Uni20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6 × 1,0 8 20 M5 × 0,8deep8 5.5 9 16 9.3profond8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8 × 1,25 10 28 M5 × 0,8deep8 5.5 9 20 9.3profond9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10 × 1,25 12 32 M6 × 1,0deep9 6.6 13.5 24 11profondeur11.5 21 30.5 M5
    Dimension à double effet
    Modèle H Sans Auto
    Changer     		Intégré
    Interrupteur magnétique
    S Z W S' Z'
    C-C□UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ Royaume-Uni20-□ D 29 36 65 1 46 75
    C-C□UK25-□D 33 40 73 -1 50 83
    C-C□UK32-□D 42 42 84 -4 52 94
    Dimension à simple effet (rappel par ressort)
    Modèle H Sans commutateur automatique Aimant intégré Switch
    S Z W S Z'
    5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème
    C-C□UK6-□S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ Royaume-Uni20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Dimension à simple effet (extension à ressort)
    Modèle H ØT U Y Sans Auto Switch Aimant intégré Switch
    S Z W S' Z'
    5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème 5ème 10ème 15ème
    C-C□UK6-□T 23 28 33 6Profondeur4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□UK10-□T 26 31 36 6Profond5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Profond6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ Royaume-Uni20-□ T 34 39 44 9.5Profond8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Profond9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□UK32-□T 47 52 57 11Profond11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
