Soupape d'échappement rapide série ASV
  • Soupape d'échappement rapide série ASV
Vanne de contrôle de débit/clapet anti-retour

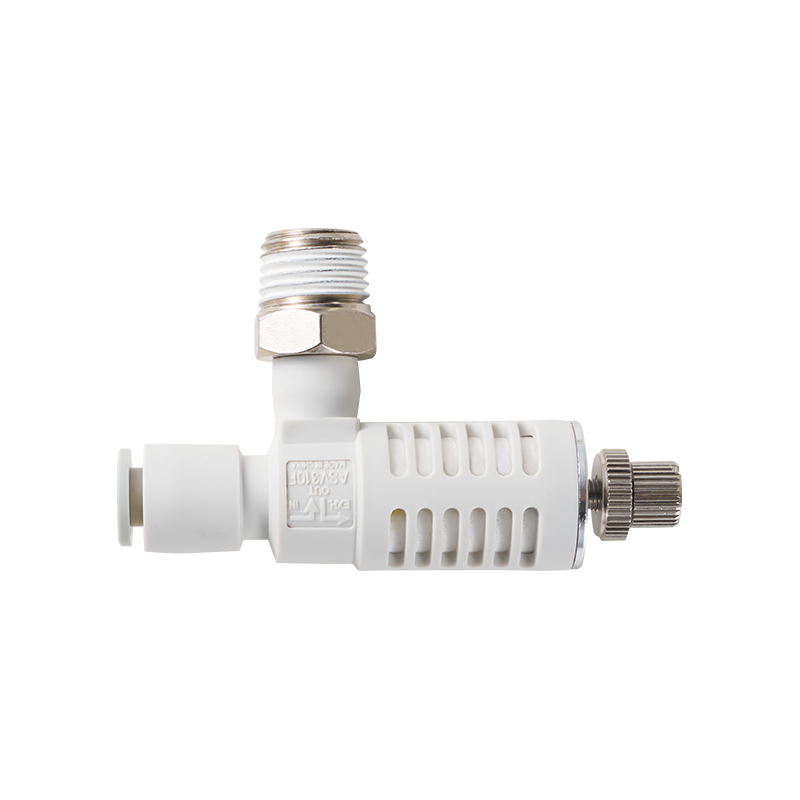

Soupape d'échappement rapide série ASV

La vanne d'échappement rapide de la série ASV est une vanne spéciale utilisée pour accélérer le processus d'échappement de l'actionneur dans le système pneumatique. Il réduit le temps de réponse de réinitialisation du vérin ou du composant pneumatique en optimisant le chemin d'échappement et améliore les performances dynamiques du système.

Fonctionnalités principales
Optimisation du chemin d'échappement

Établissez un canal à faible résistance directement vers l'atmosphère pour assurer une décompression sans entrave du gaz dans la cavité interne de l'actionneur et éliminer le retard d'action causé par la contre-pression.


Conception fonctionnelle intégrée

Le corps de soupape unique intègre les doubles fonctions de dérivation de différence de pression d'admission et d'échappement rapide, sans avoir besoin de circuits de commande complexes externes, simplifiant ainsi la structure du système.


Adaptabilité des conditions de travail

La structure d'équilibre dynamique interne s'adapte aux fluctuations de la pression atmosphérique et maintient des caractéristiques d'échappement stables dans des conditions fréquentes de démarrage/arrêt ou de mutation de charge.


Amélioration de l'efficacité du système

En raccourcissant le cycle d'échappement et en réduisant le temps d'inactivité de l'équipement, le taux de cycle et l'efficacité d'utilisation de l'énergie de l'équipement pneumatique sont indirectement améliorés.


Mécanisme d'atténuation des pannes

Passer automatiquement en mode échappement lorsque l'alimentation en air est interrompue pour éviter un déplacement incontrôlable de l'actionneur dû à la pression résiduelle.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Clapet anti-retour série AK
SUIVANT :Soupape de régulation de vitesse série ASP avec clapet anti-retour piloté
  • Modèle ASV120F ASV220F ASV310F ·410F ASV510F
    Fluide utilisé Aérien
    Résistance à la pression garantie 1,5MPa
    Pression de service maximale 1MPa
    Pression de service minimale 0,1MPa
    Température ambiante et température du fluide -5 à 60°C (mais pas congelé)
    Remarque 1 Matériau de tuyau approprié Nylon, nylon souple, polyuréthane
    Facultatif Contre-écrou circulaire Avec protection anti-éclaboussures, contre-écrou rond
    Note 1) Faites attention à la pression de fonctionnement maximale du nylon souple et du polyuréthane.

    Soupape d'échappement rapide et papillon des gaz d'échappement intégrés. Peut être utilisé pour l’entraînement à grande vitesse des cylindres.
    ●Environ 2 fois la surface transversale effective (par rapport aux vannes de régulation de vitesse)
    Modèles correspondants : ASV310F, 410F, 510F
    ● Equipé d'un silencieux et d'un connecteur à changement rapide
    ● Le corps de vanne en résine ignifuge est standard (spécification UL V-0)
    Modèles correspondants : ASV310F, 410F, 510F
    ● Toutes les pièces en laiton sont nickelées électrolytiquement

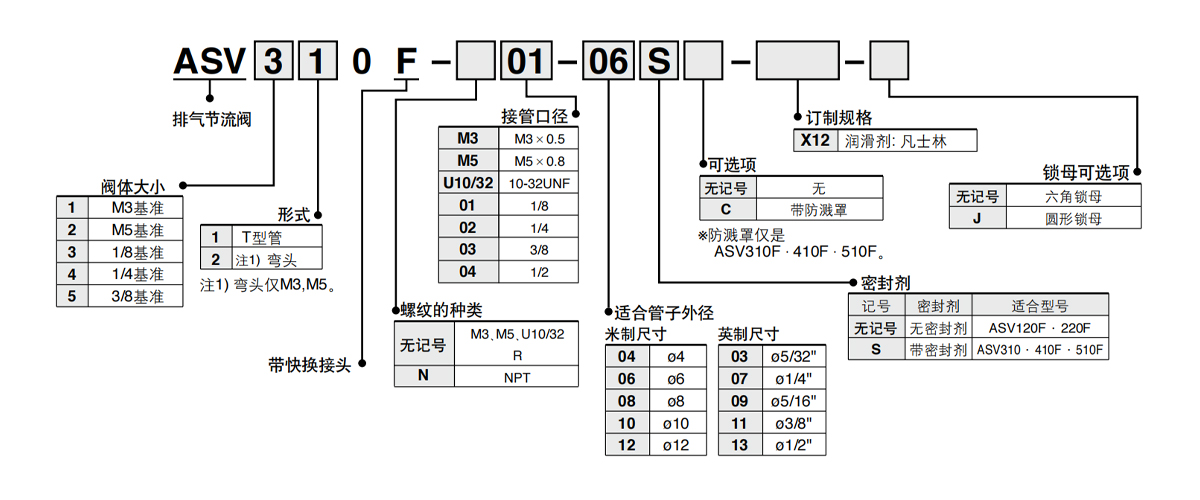

  • Modèle Diamètre de reprise Convient au diamètre extérieur du tuyau (mm) Vitesse du son débit dm³/(s ·bar) Rapport de pression critique
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-OUT SORTIE-EXH ENTRÉE-SORTIE SORTIE-EXH.
    ASV120F-M3 M3 × 0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5 × 0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

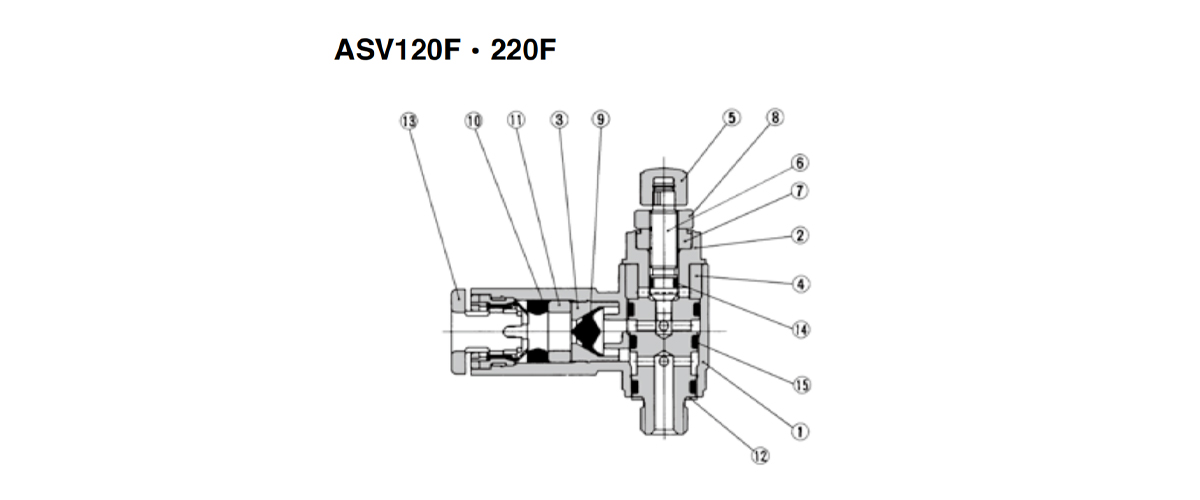

  • Pièces détachées
    Numéro Nom de la pièce Matériel Remarque
    1 Corps de vanne A PBT
    2 Corps de vanne B Laiton Remarque 1) Placage autocatalytique au nickel
    3 Bague de siège de soupape Laiton Placage autocatalytique au nickel
    4 Matériau silencieux Éponge PVA
    5 Volant PBT Type M3 : laiton nickelé autocatalytique
    6 Vanne à pointeau Laiton Placage autocatalytique au nickel
    7 Vanne à pointeau guide seat Laiton Placage autocatalytique au nickel
    8 Contre-écrou Acier Remarque 3) Chromate de zinc Remarque 2)
    9 Noyau de valve HNBR
    10 Pièce d'étanchéité NBR
    11 Anneau de séparation POM
    12 Tampon d'étanchéité Acier inoxydable/NBR Le type M3 est en PVC
    13 Manchon de dégagement -
    14 Joint torique NBR
    15 Joint torique NBR
    Remarque 1) M3 type is made of stainless steel.
    Remarque 2) Round lock nuts are electroplated with nickel.
    Remarque 3) Round lock nuts are made of brass.

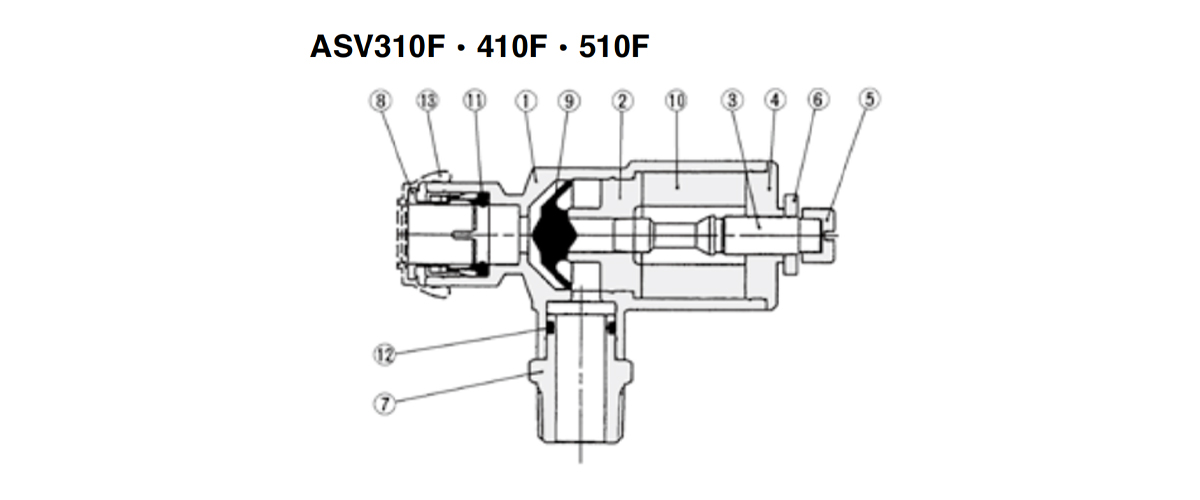

    Pièces détachées
    Numéro Nom de la pièce Matériel Remarque
    1 Corps de vanne A PBT UL94V-0
    2 Bague de siège de soupape Alliage d'aluminium Traitement aux chromates
    3 Vanne à pointeau Alliage d'aluminium Placage autocatalytique au nickel
    4 Vanne à pointeau guide seat Alliage d'aluminium Placage autocatalytique au nickel
    5 Volant Laiton Placage autocatalytique au nickel
    6 Contre-écrou Acier Remarque 2) Chromate de zinc Note 1)
    7 Joint à pression Laiton Placage autocatalytique au nickel
    8 Manchon de dégagement -
    9 Noyau de valve Caoutchouc polyuréthane
    10 Matériau de réduction du bruit Éponge PVA
    11 Pièce d'étanchéité NBR
    12 Joint torique NBR
    13 Couverture CR ignifuge UL94V-0
    Remarque 1) Round lock nuts are electroplated with nickel.
    Remarque 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

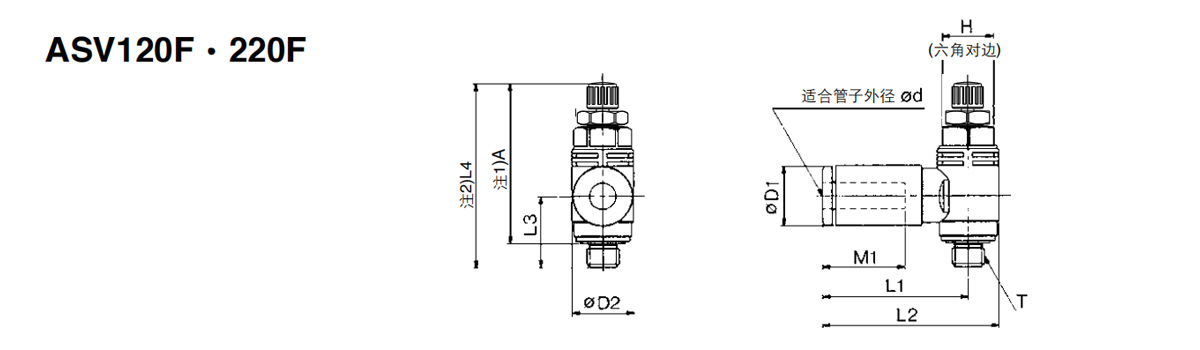

    Dimensions métriques
    Modèle Convient au diamètre extérieur du tuyau d T H D1 D2 L1 L2 L3 L4 ※Un M1 Qualité
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3 × 0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5 × 0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5 × 0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Remarque 1) Reference dimensions after screwing in M thread
    Remarque 2) L4 is the reference dimension.

    Dimensions impériales
    Modèle Convient au diamètre extérieur du tuyau d T H D1 D2 L1 L2 L3 L4 ※Un M1 Qualité
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Remarque 1) Reference dimensions after screwing in U10/32 thread.
    Remarque 2) L4 is the reference dimension.

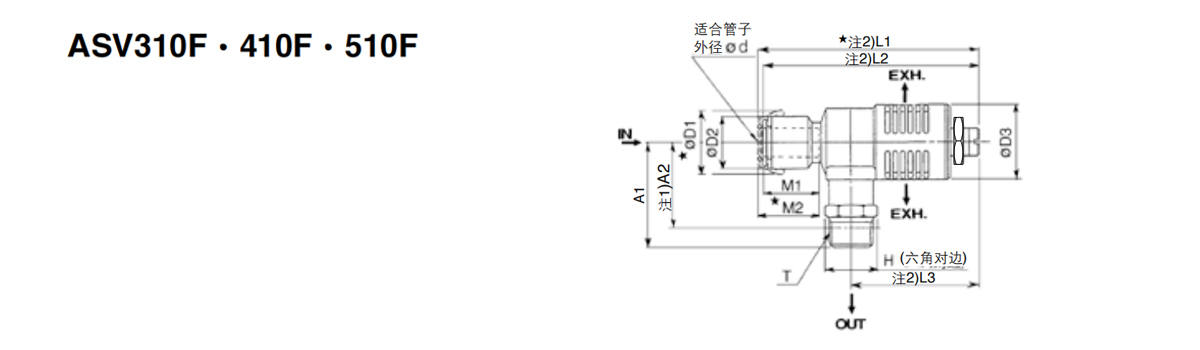

    Dimensions métriques
    Modèle Convient au diamètre extérieur du tuyau d T H □D1 D2 D3 □L1 L2 L3 Remarque 2)
    A1     		A2 M1 ★M2 Qualité
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★ : Dimensions avec couvercle.
    Remarque 1) Reference dimensions after screwing in R thread.
    Remarque 2) L1, L2, and L3 are reference dimensions.

    Dimensions impériales
    Modèle Convient au diamètre extérieur du tuyau d T H ★D1 D2 D3 ★L1 L2 L3 Remarque 2)
    A1     		Remarque 1)
    A2     		M1 ★M2 Qualité
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★ : Dimensions avec couvercle.
    Remarque 1) Reference dimensions after NPT thread is screwed in.
    Remarque 2) L1, L2, and L3 are reference dimensions.
