Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50) Fournisseurs

Accueil / Produits / Composants sous vide / Ventouse sous vide / Ventouse sous vide série ZP avec bague de verrouillage, adaptateur et support tampon / Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50)

Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50) Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50)
  • Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50)
  • Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50)
Ventouse sous vide série ZP avec bague de verrouillage, adaptateur et support tampon

Ventouse à vide série ZP avec anneau de verrouillage (Ø9~Ø50)

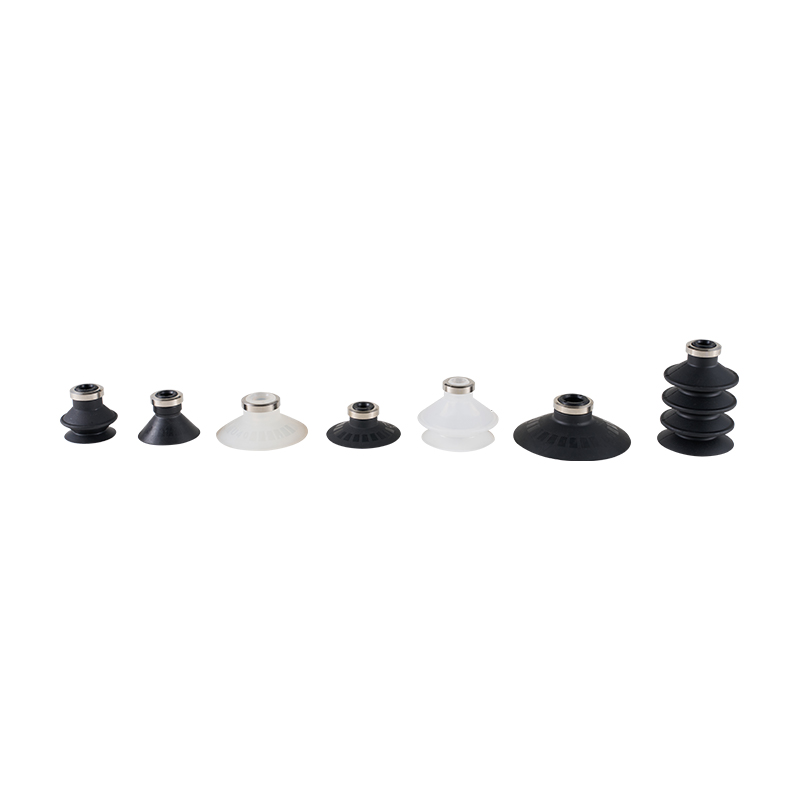

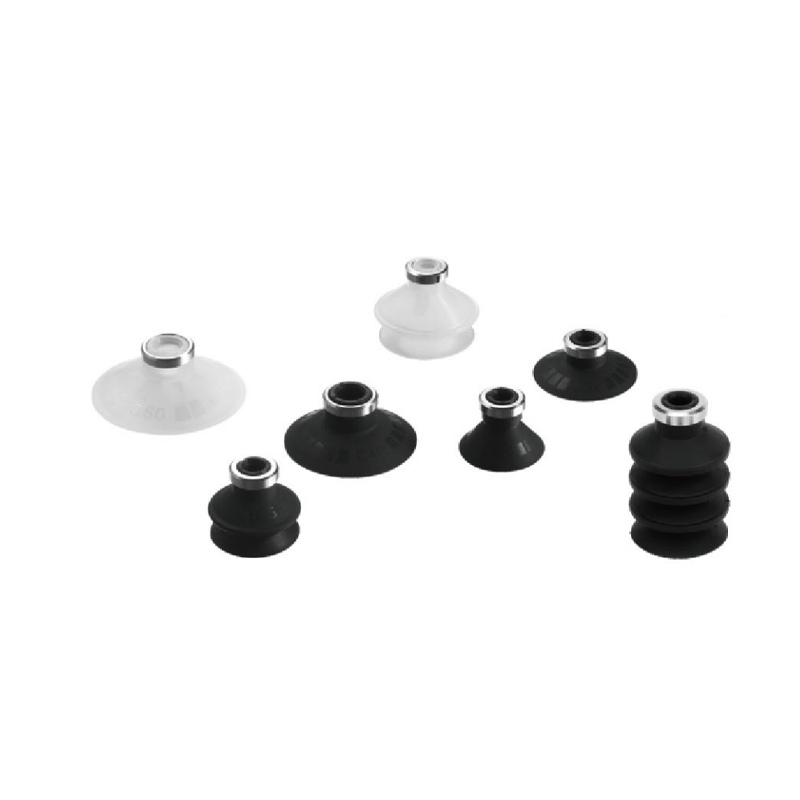

La ventouse à vide de la série ZP avec anneau de verrouillage (Ø9 ~ Ø50) est un composant essentiel conçu pour améliorer la stabilité de la préhension par le vide. Sa structure annulaire unique en anneau de verrouillage peut limiter efficacement la liberté de la pièce pendant le processus d'adsorption, offrant ainsi une protection fiable contre l'adsorption pour divers scénarios de manipulation automatisée et de positionnement de précision.

Fonctionnalités principales :

Mécanisme d'adsorption verrouillable : La conception unique de l'anneau de verrouillage annulaire forme une contrainte physique dans l'état de travail, supprime considérablement la tendance à la déviation ou à la rotation de la pièce lorsqu'elle est soumise à une force et améliore la stabilité directionnelle du processus de préhension.

Fiabilité d’adsorption améliorée : La structure de l'anneau de verrouillage coopère avec la pression négative du vide pour former un double mécanisme de protection, résistant efficacement aux perturbations externes (telles que l'accélération, les vibrations et les légères collisions) et réduisant le risque potentiel de détachement accidentel.

Contact et étanchéité flexibles : Le corps de la ventouse est généralement constitué de matériaux élastiques spécifiques pour assurer un ajustement adaptatif à la surface de la pièce, formant un joint sous vide efficace et s'adaptant aux légères fluctuations de la surface.

Optimisé pour les objets fins/petits : Cette série de tailles (Ø9 ~ Ø50) est particulièrement adaptée à la saisie de matériaux en plaques minces, de petites pièces de précision ou de pièces légères à surfaces lisses. La structure de l'anneau de verrouillage est particulièrement critique pour les pièces qui sont facilement déplacées ou affectées par le flux d'air.

Universalité des applications d’ingénierie : Il est largement utilisé dans les scénarios nécessitant une fixation directionnelle ou une manipulation anti-rotation, couramment utilisé dans l'assemblage de composants électroniques, le tri de petites pièces de moulage par injection, le transport de matériaux en feuilles minces (métal/non métallique), l'automatisation de l'emballage et d'autres liens de processus.

Les spécifications couvrent des besoins courants : La plage de diamètres fournie couvre les normes courantes de taille de préhension de pièces de petite à moyenne taille dans le domaine de l'automatisation, ce qui est pratique pour la sélection et l'appariement d'ingénierie.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Ventouse à vide série ZP avec anneau élastique, adaptateur et support tampon (Ø9 ~ Ø50)
SUIVANT :Pas d'article suivant

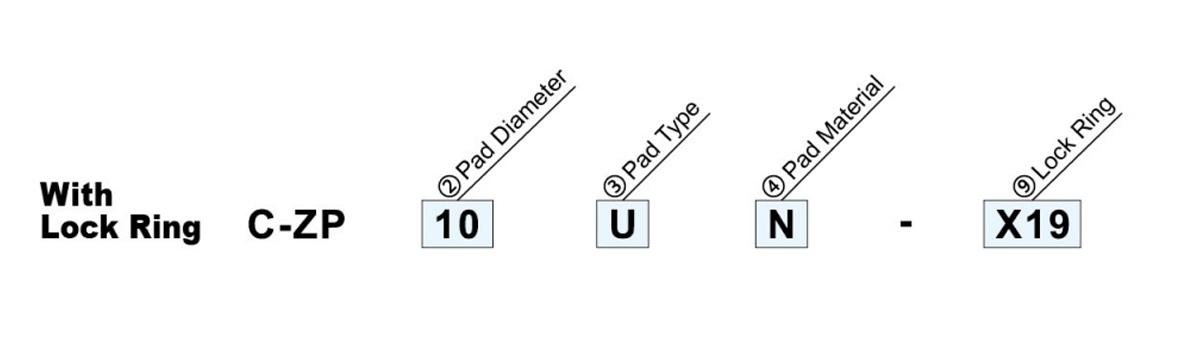

  • ②Pad dia. (mm)/③Type de tampon☆ E* F* G* ④Matériel     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Caoutchouc de silicone
    U Type plat - ● ● - ● ● ● - ● ● ● *Reportez-vous à la page 4 pour le matériel.
    C Type plat With Ribs - ● ● - ● ● ● - ● ● ●
    D Profond - ● - - ● - ● - - ● - ⑨Matériel
    B soufflet à 2 étages - ● ● - ● ● ● - ● ● ● Néant Avec anneau de verrouillage
    J Soufflet à 34 étages ● - - ● ● - ● ● - - - X19 Sans anneau de verrouillage

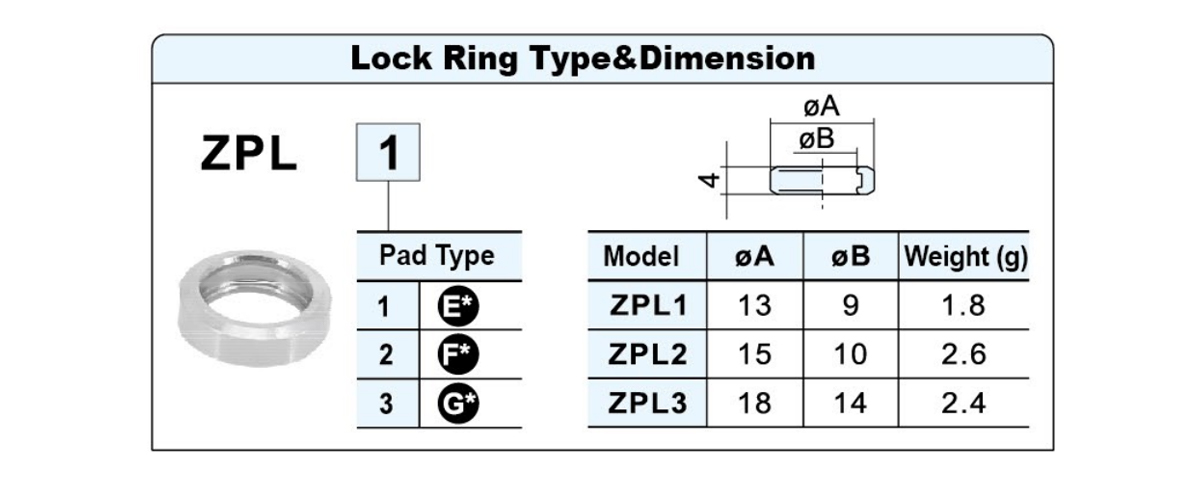

    ●Les mêmes lettres initiales indiquent que la bague de verrouillage et l'adaptateur sont interchangeables.

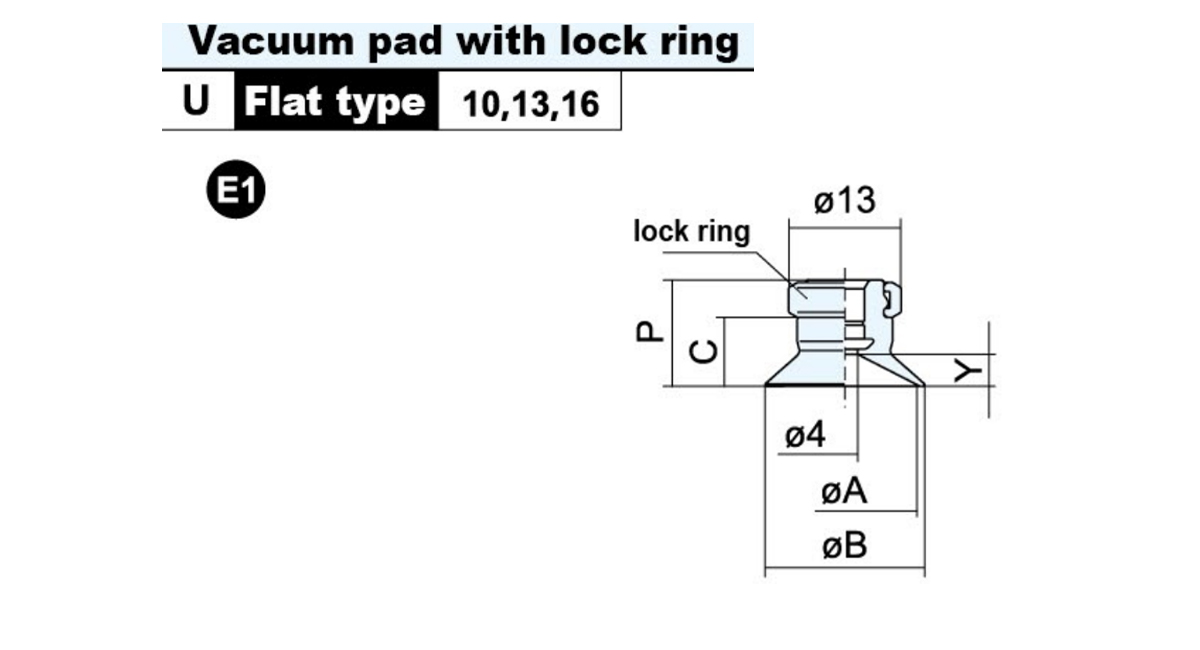

  • Modèle ØA ØB C P Y Poids (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

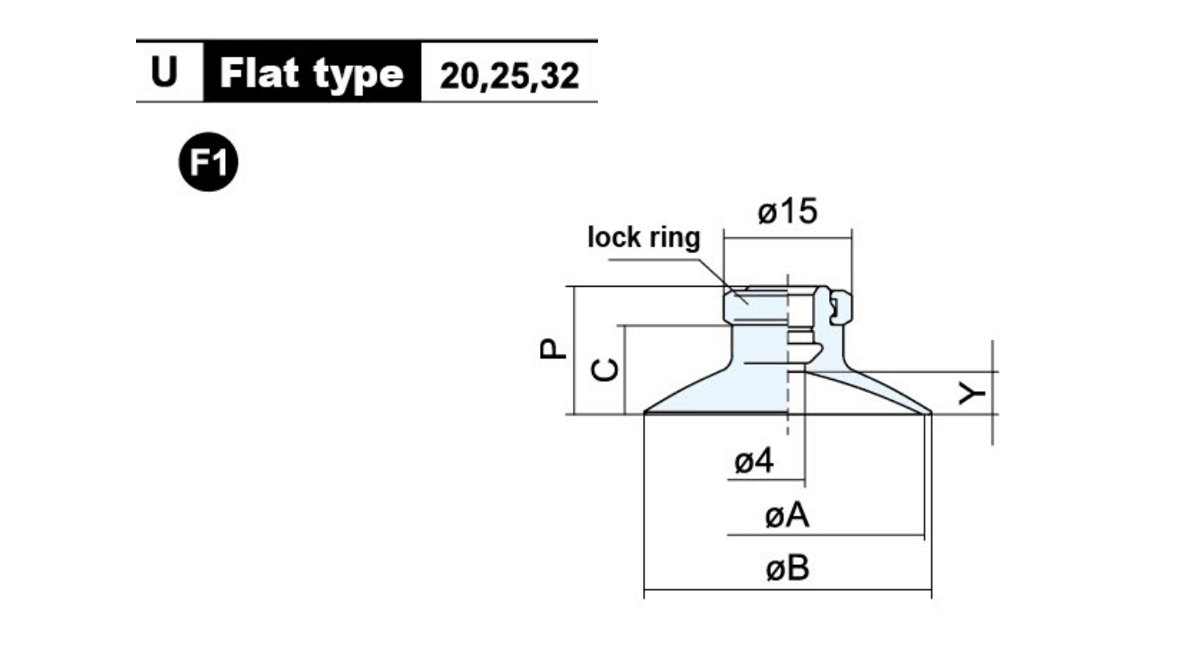

    Modèle ØA ØB C P Y Poids (g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

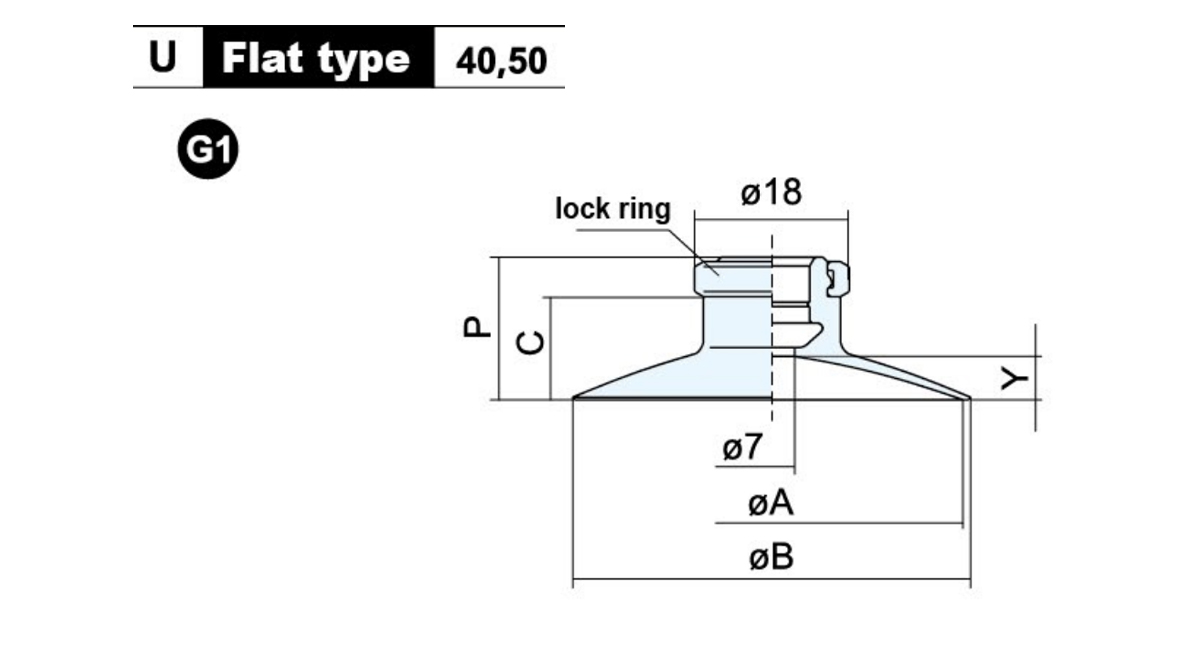

    Modèle ØA ØB C P Y Poids (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

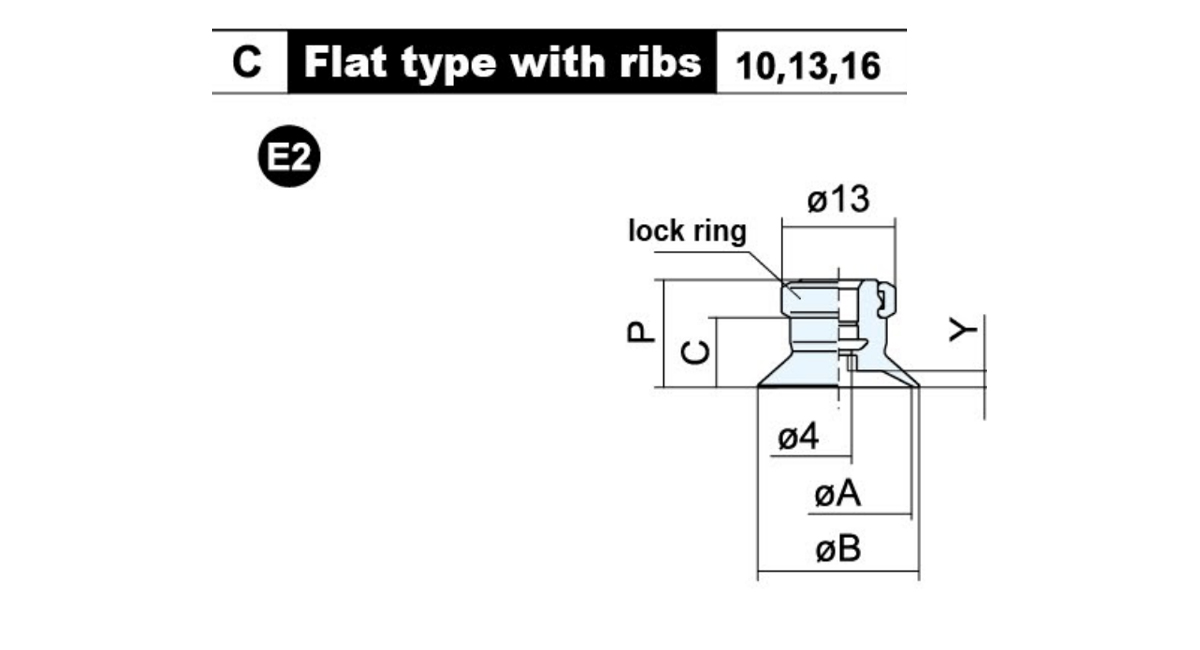

    Modèle ØA ØB C P Y Poids (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

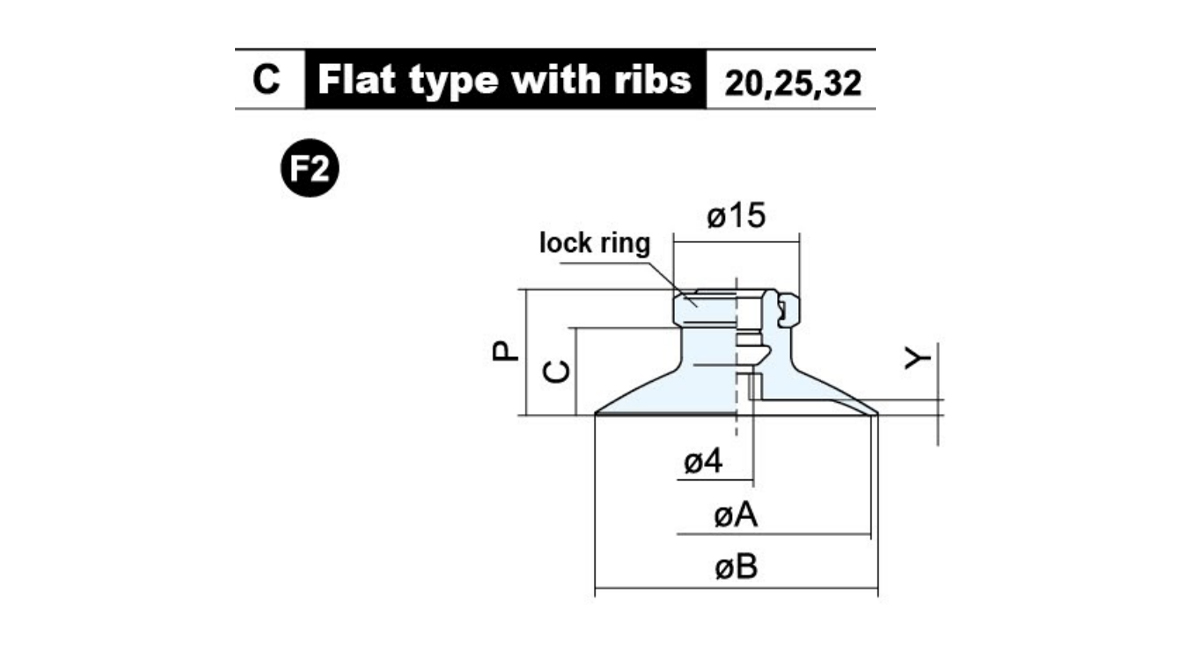

    Modèle ØA ØB C P Y Poids (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

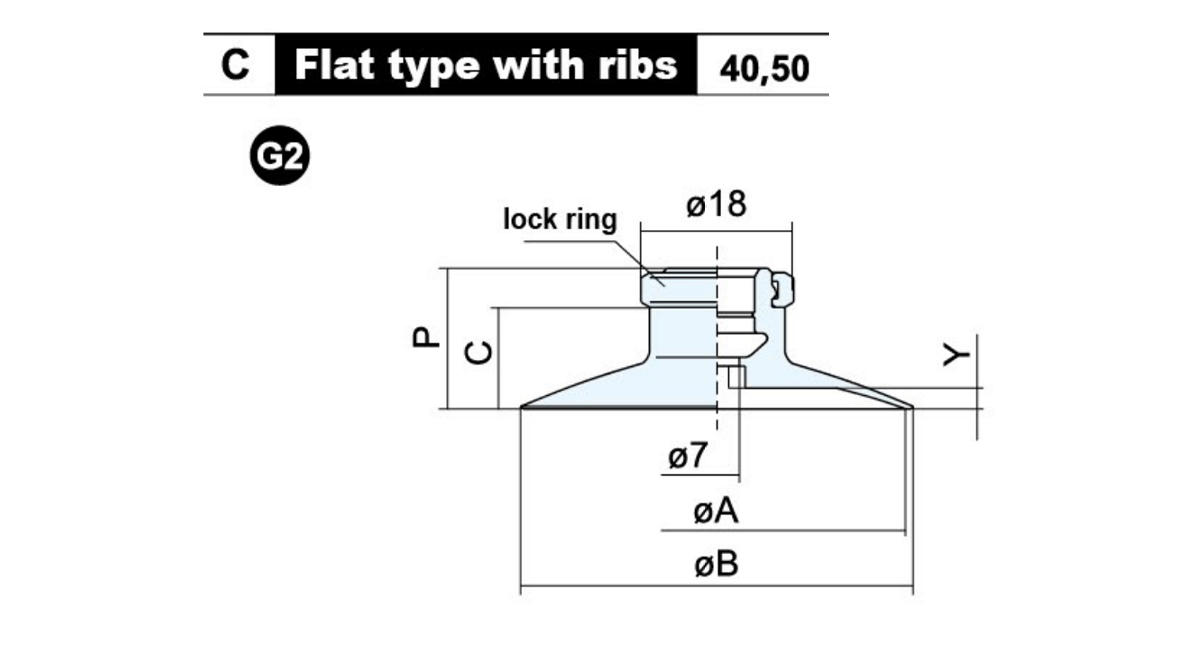

    Modèle ØA ØB C P Y Poids (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

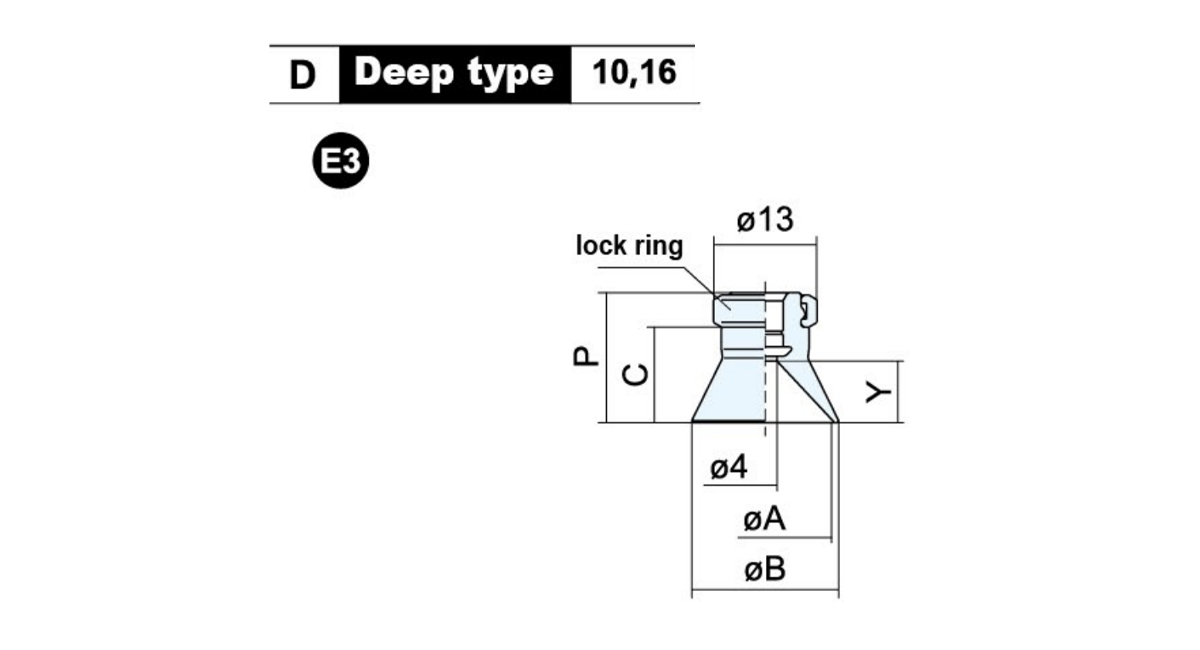

    Modèle ØA ØB C P Y Poids (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

    Modèle Poids (g)

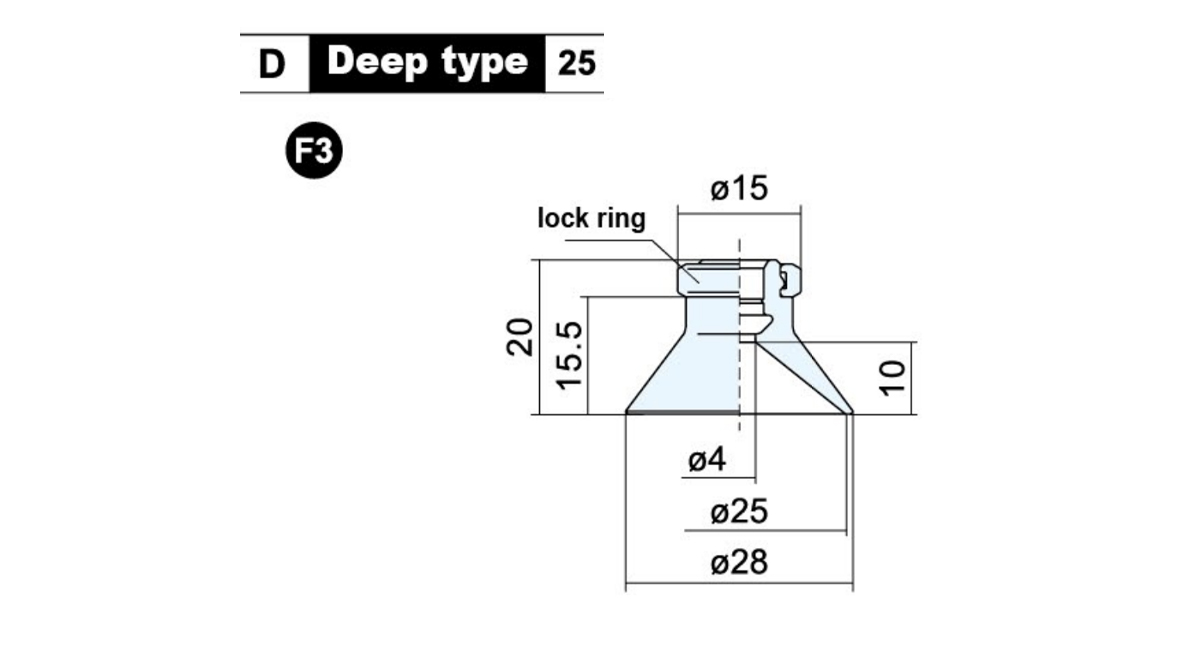

    C-ZP25D□ 4.9

    Modèle Poids (g)

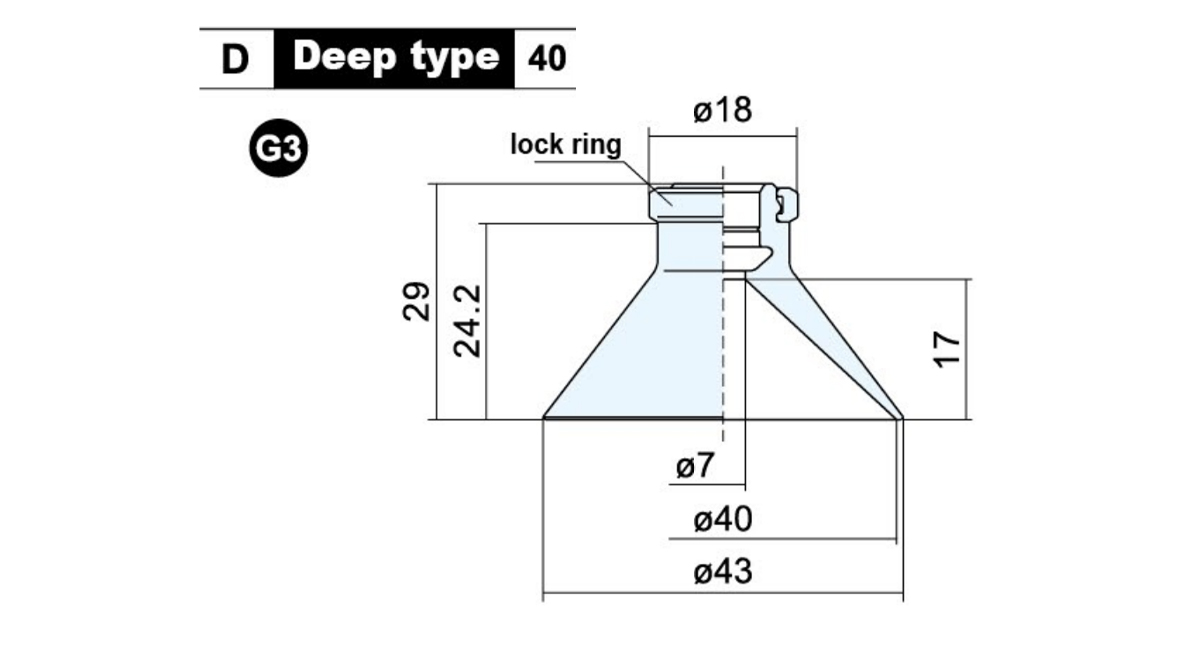

    C-ZP40D□ 9.3

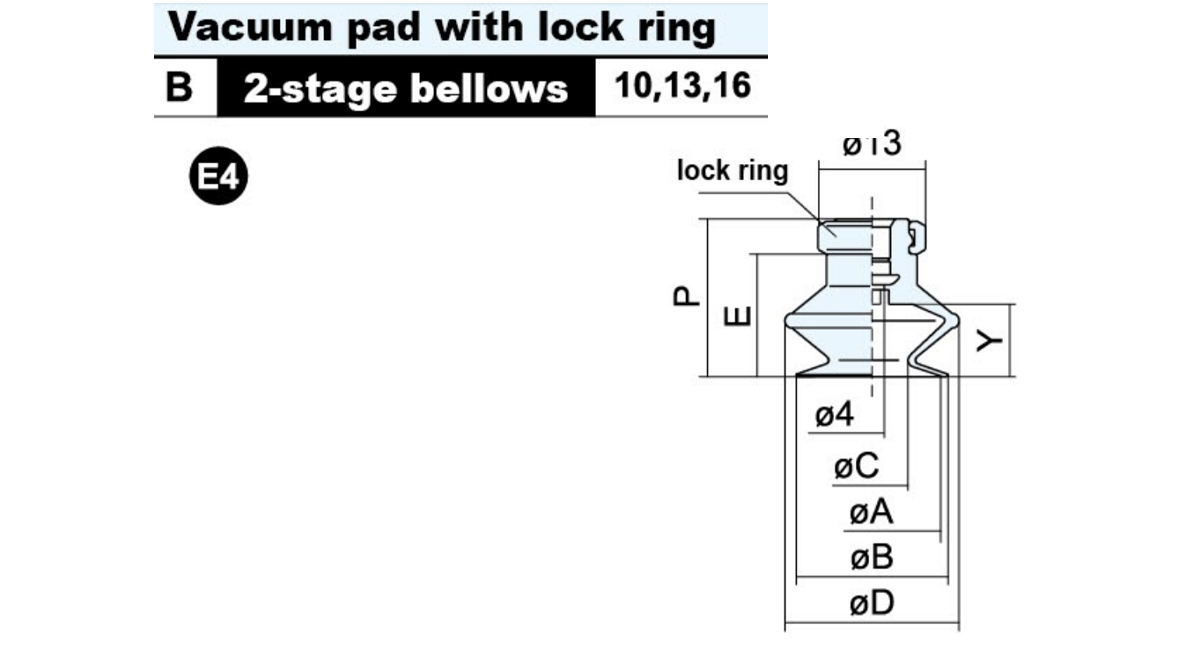

    Modèle ØA ØB ØC ØD E P Y Poids (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

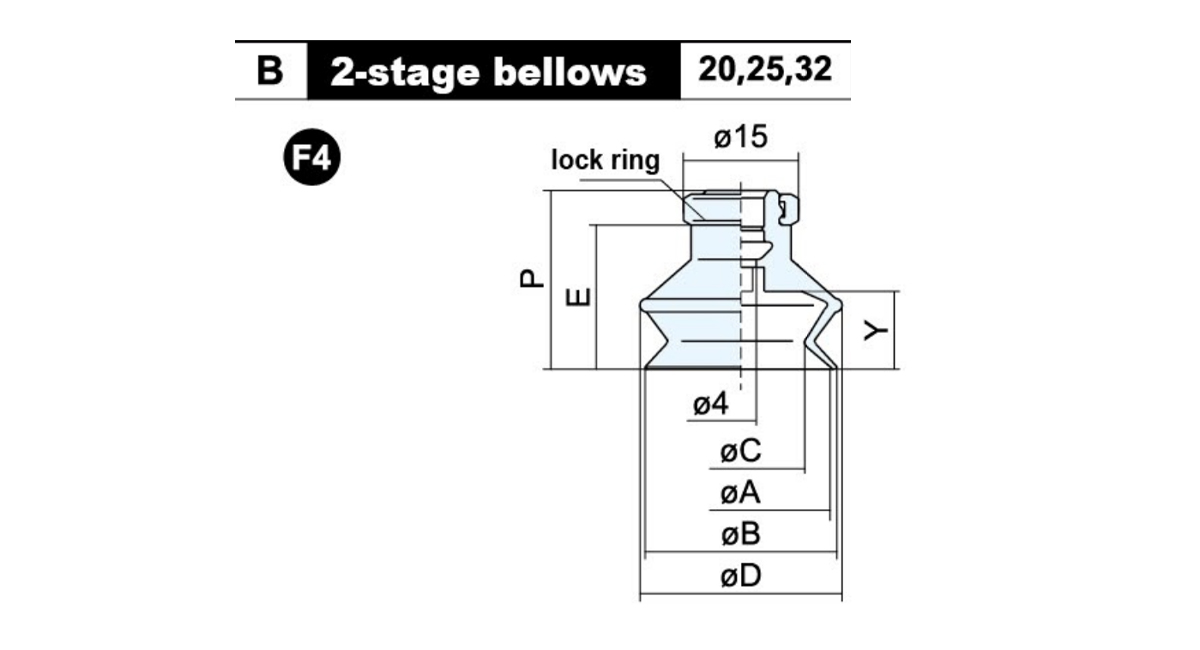

    Modèle ØA ØB ØC ØD E P Y Poids (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

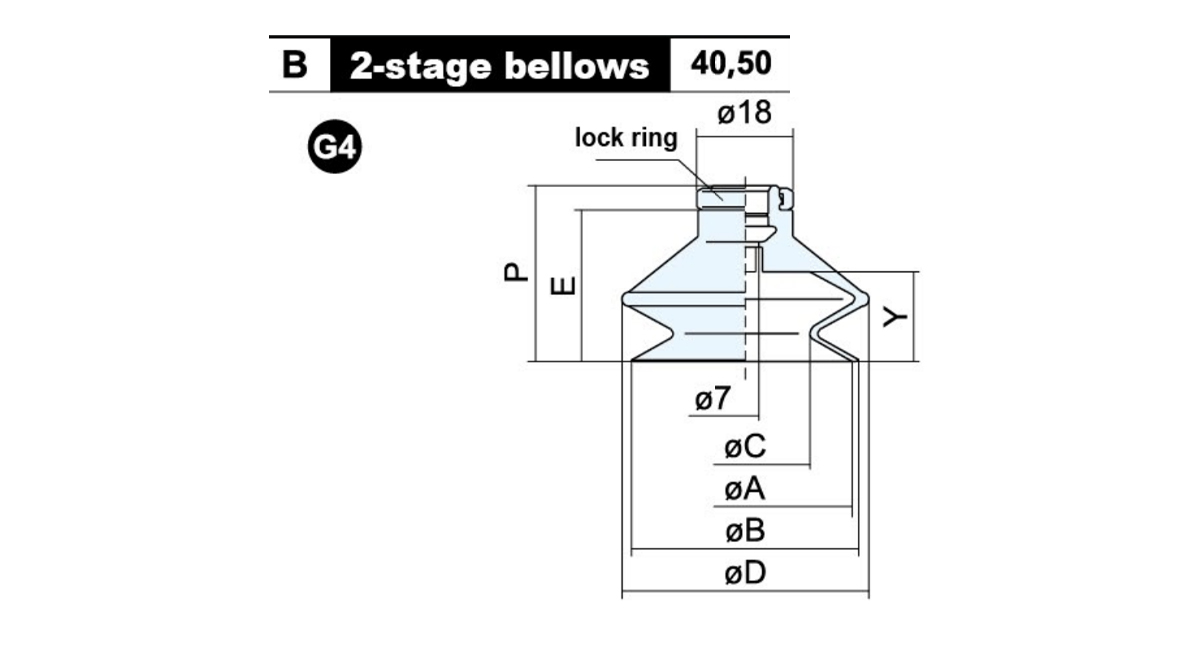

    Modèle ØA ØB ØC ØD E P Y Poids (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

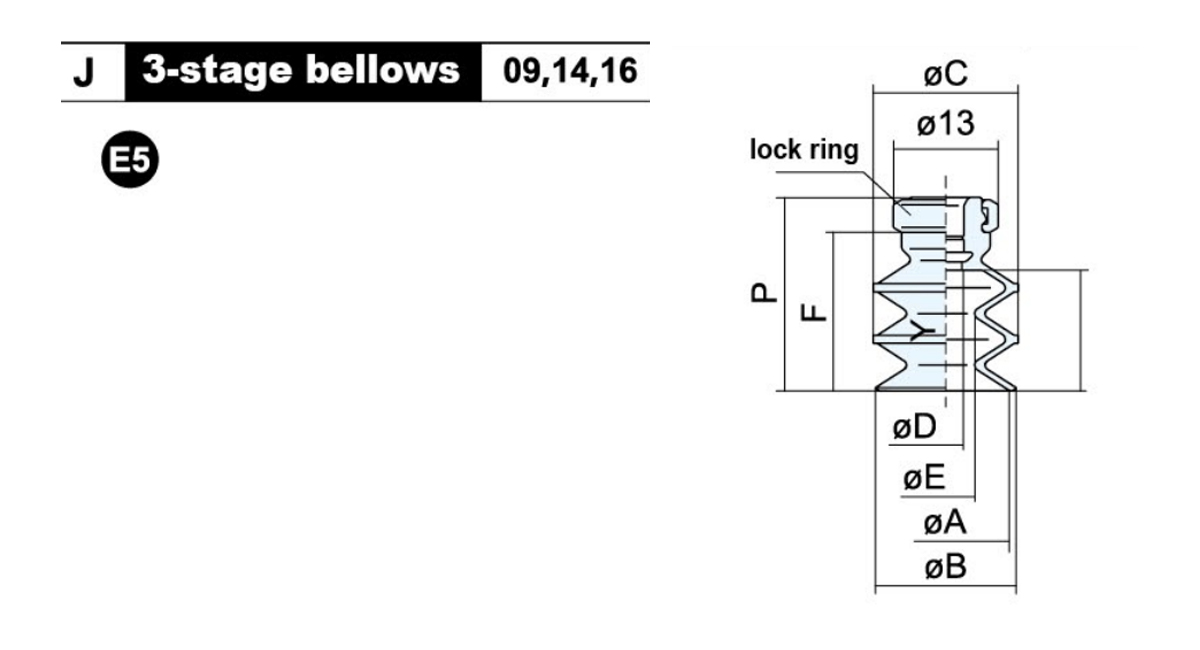

    Modèle ØA ØB ØC ØD ØE F P Y Poids (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

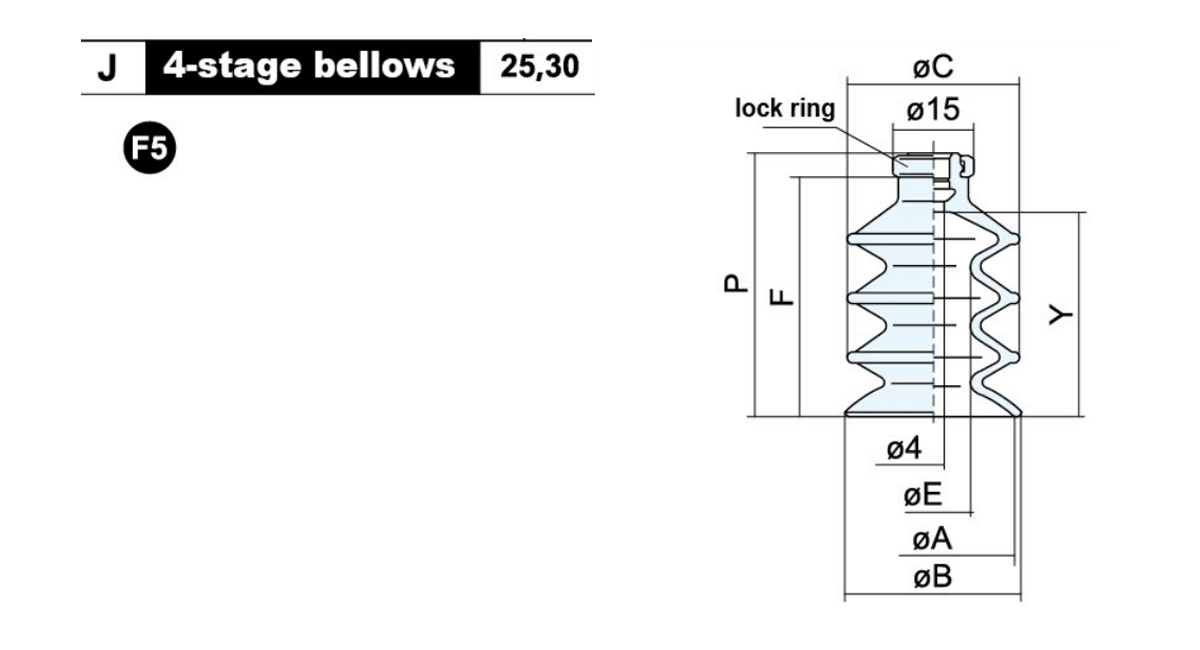

    Modèle ØA ØB ØC ØE F P Y Poids (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

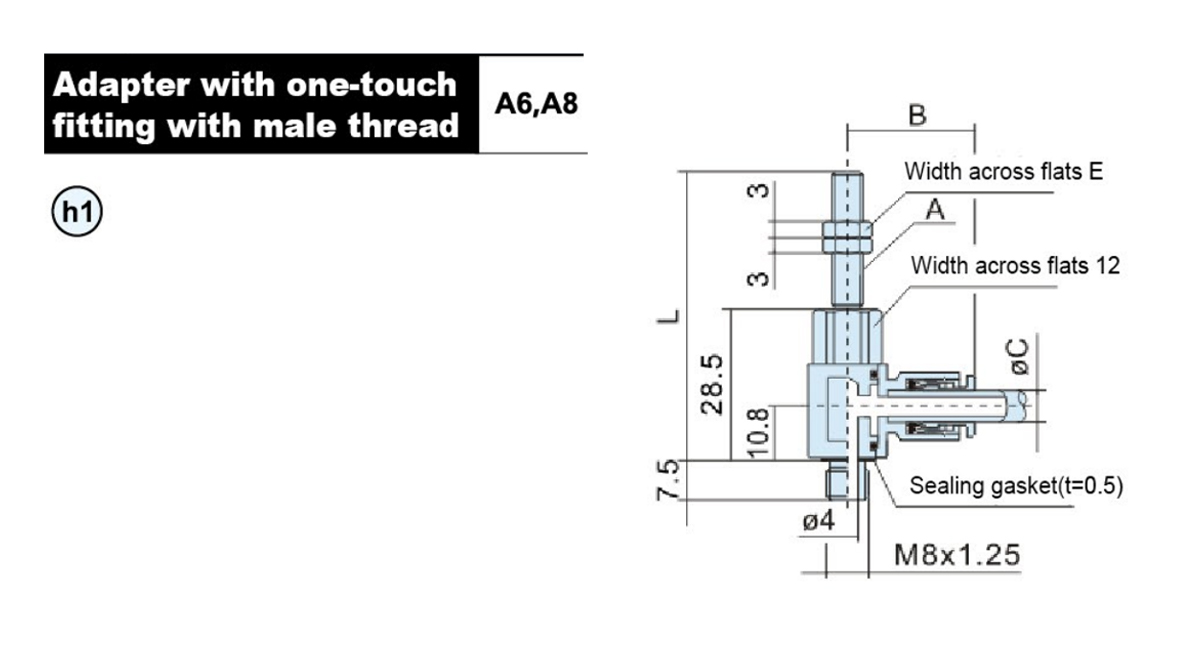

    Modèle A B ØC E L Poids (g)
    ZPRL-04-A6 M6 × 1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8 × 1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

    Modèle A B ØC D Poids (g)
    ZPRL-04-B5 M5 × 0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6 × 1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8 × 1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

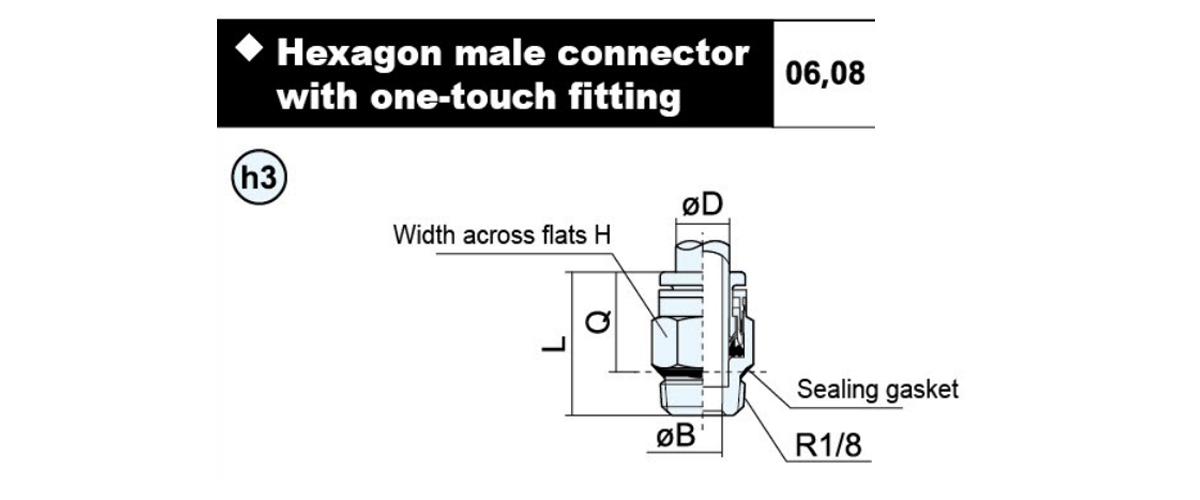

    ØD Modèle ØB H L Q Poids (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

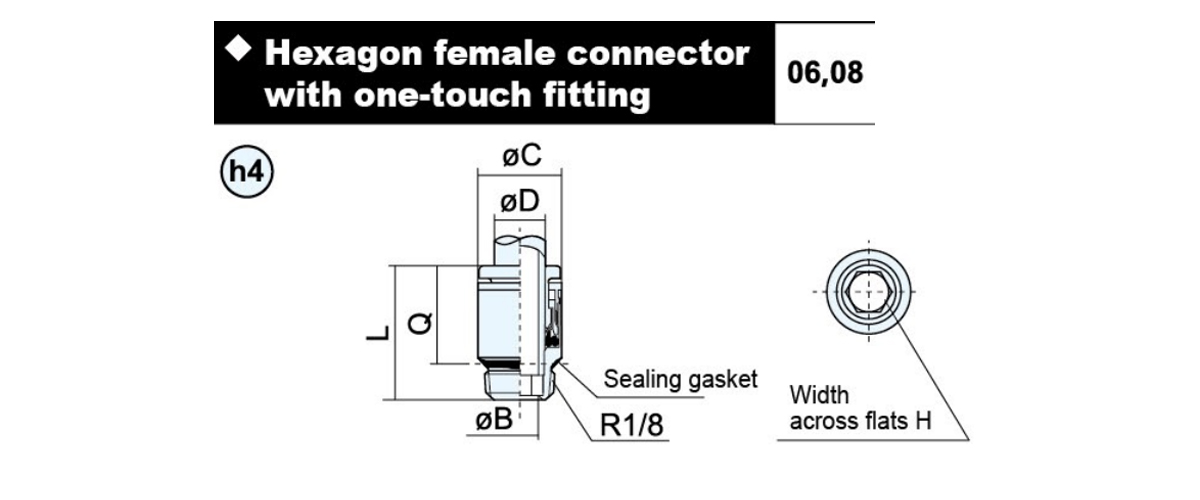

    ØD Modèle ØB C H L Q Poids (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

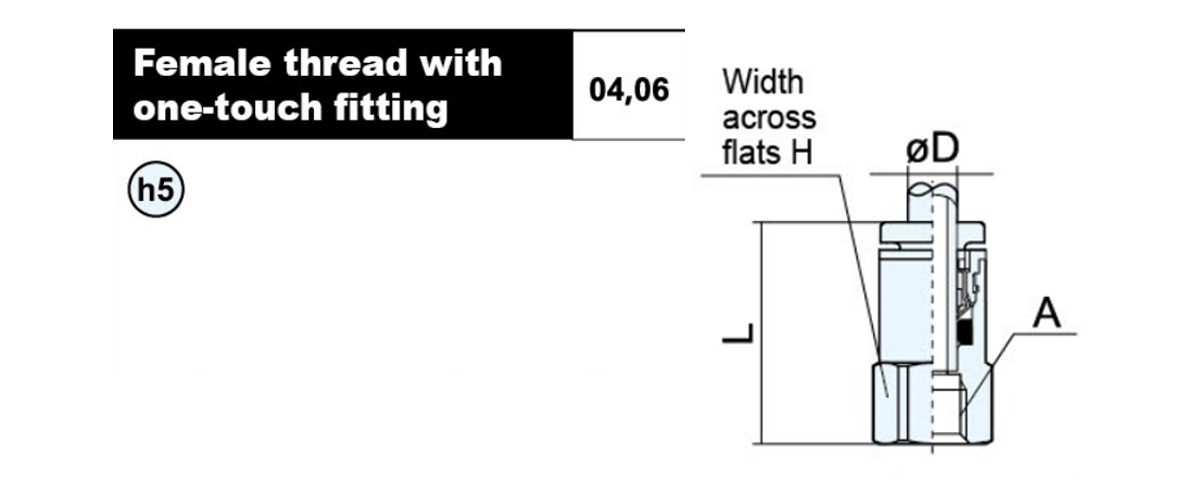

    ØD Modèle A H L Poids (g)
    4 KJF04-M5-B M5 × 0,8 8 18.8 3.8
    KJF04-M6-B M6 × 1,0 19.3 3.2
    6 KJF06-M5-B M5 × 0,8 10 18 5.2
    KJF06-M6-B M6 × 1,0 20 6.6
    KJF06-M8-B M8 × 1,0 12 21 9.6

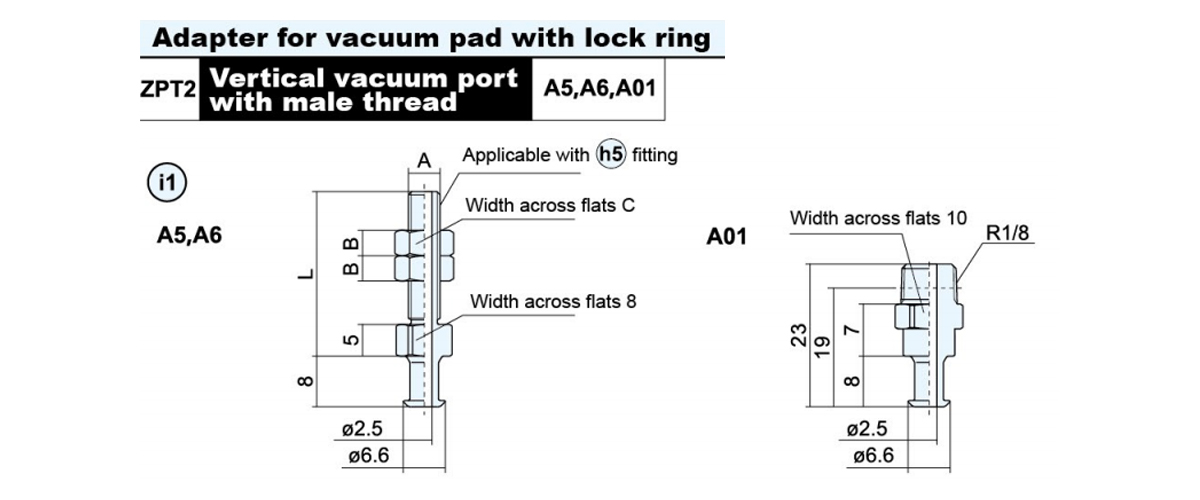

    Modèle d'adaptateur A B C L Poids (g) Bloc applicable
    ZPT2-A5 M5 × 0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6 × 1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

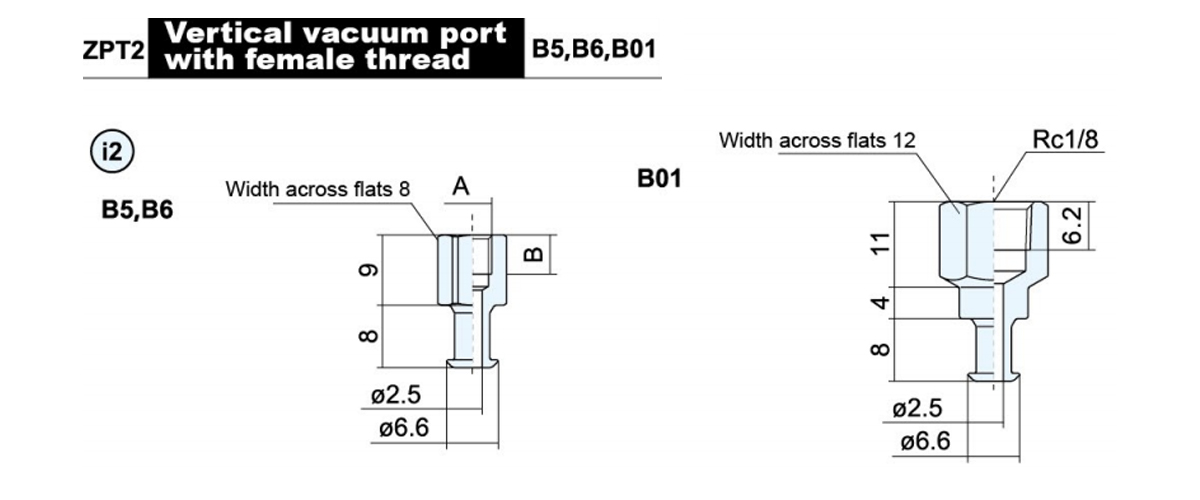

    Modèle d'adaptateur A B Poids (g) Bloc applicable
    ZPT2-B5 M5 × 0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6 × 1,0 6 3.7
    ZPT2-B01 - - 9

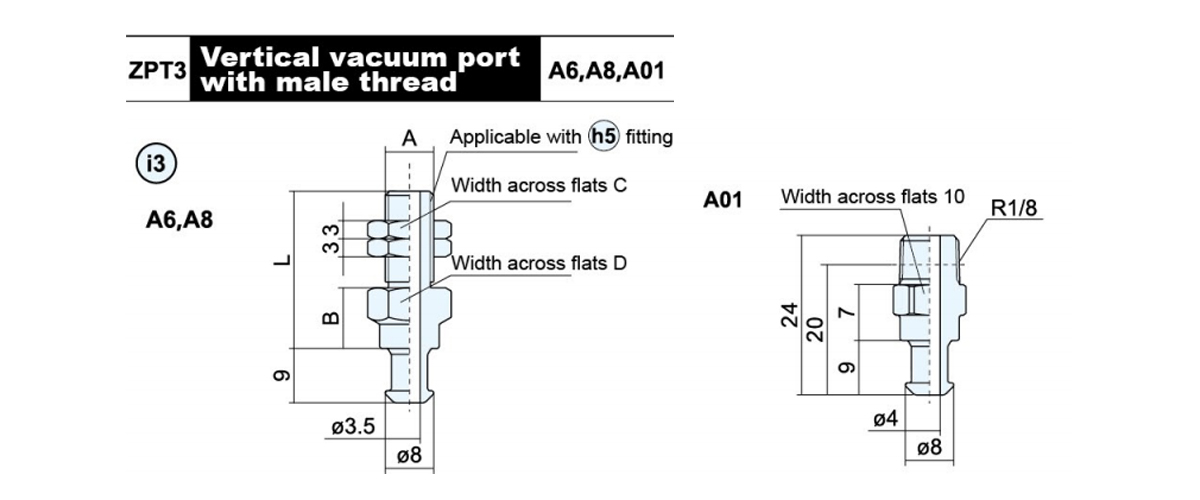

    Modèle d'adaptateur A B C D L Poids (g) Bloc applicable
    ZPT3-A6 M6 × 1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8 × 1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

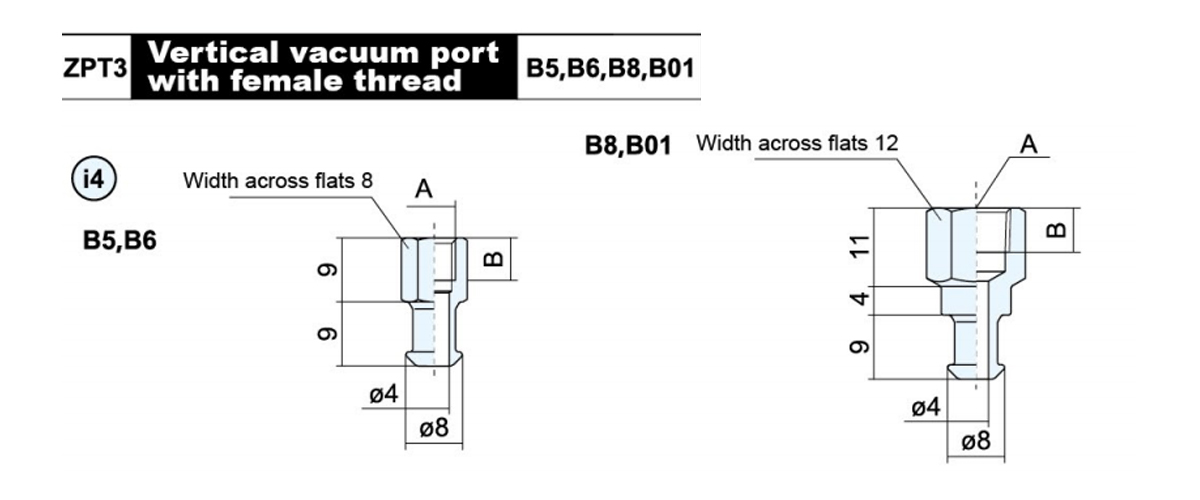

    Modèle d'adaptateur A B Poids (g) Bloc applicable
    ZPT3-B5 M5 × 0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6 × 1,0 6 4.3
    ZPT3-B8 M8 × 1,25 8 11.4
    ZPT3-B01 RC1/8 6.2 9.6

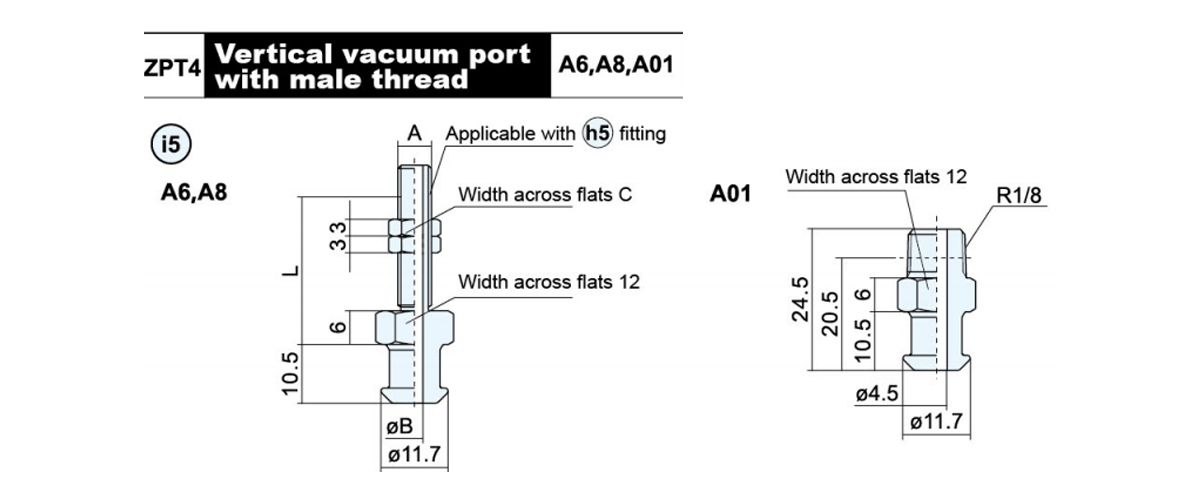

    Modèle d'adaptateur A ØB C L Poids (g) Bloc applicable
    ZPT4-A6 M6 × 1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8 × 1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

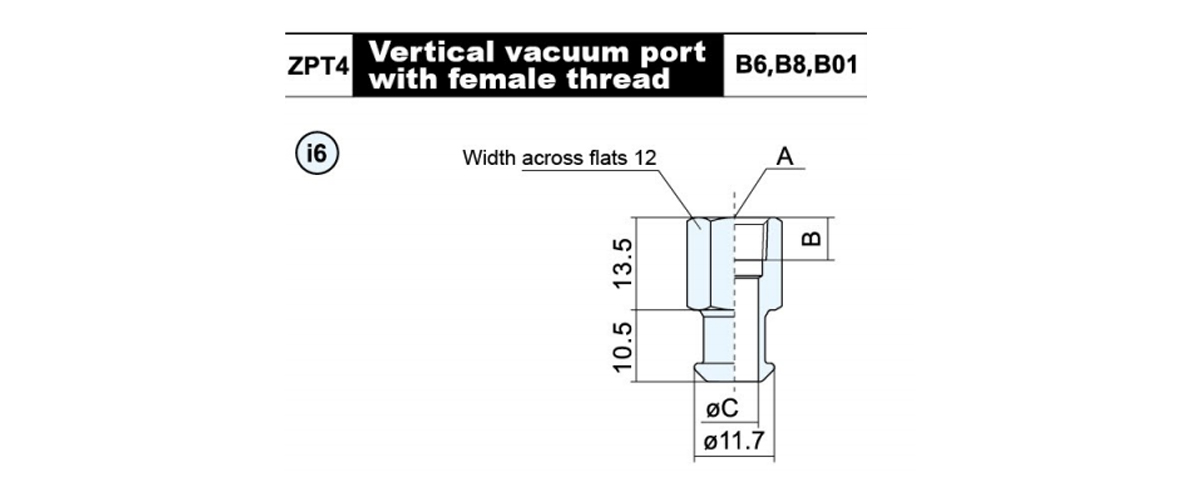

    Modèle d'adaptateur A B ØC Poids (g) Bloc applicable
    ZPT4-B6 M6 × 1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8 × 1,25 8 6.8 14.9
    ZPT4-B01 RC1/8 6.2 10.7

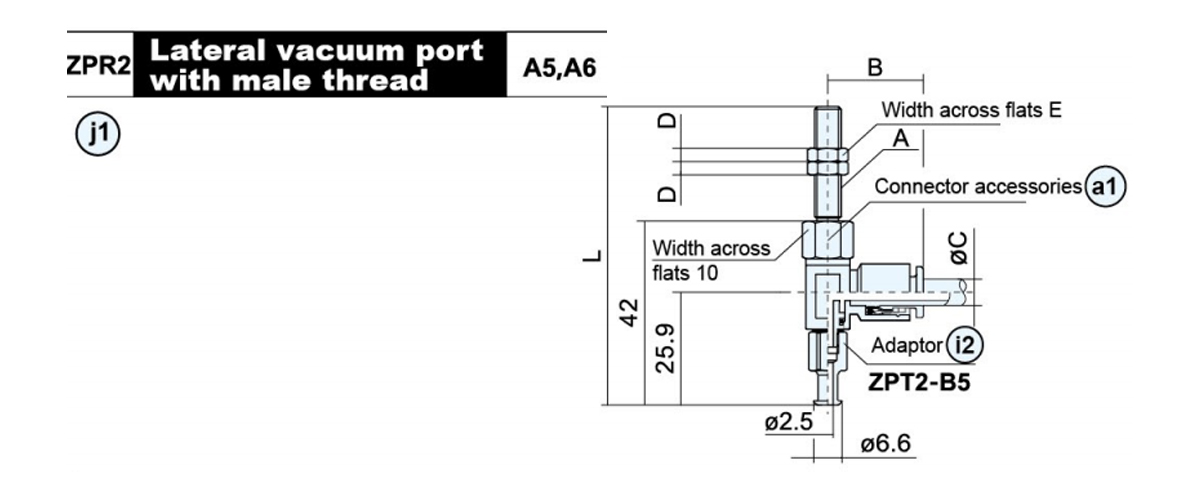

    Modèle d'adaptateur A B ØC D E L Poids (g) Modèle of connector
    accessoires     		Bloc applicable
    ZPR2-04-A5 M5 × 0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6 × 1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

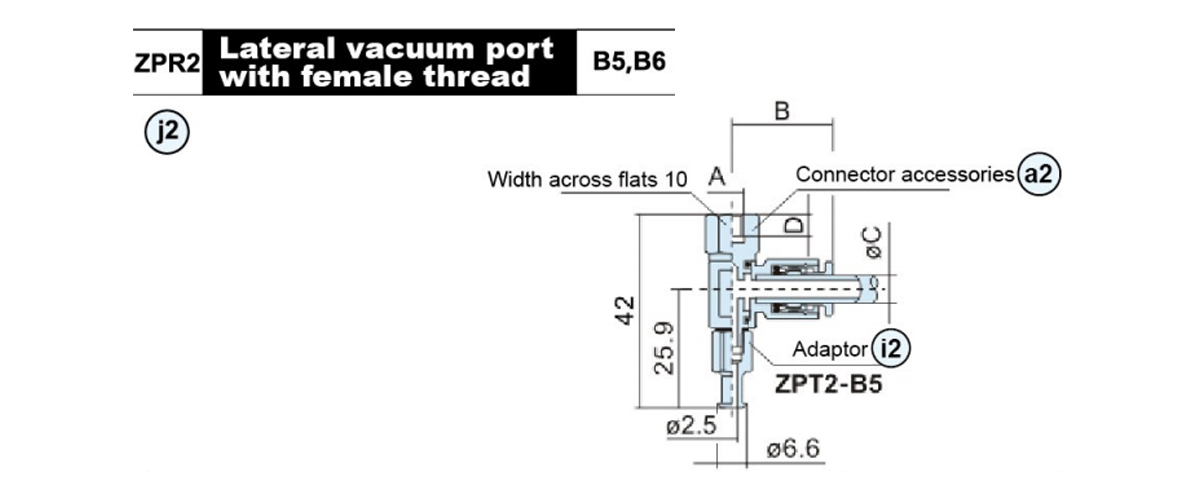

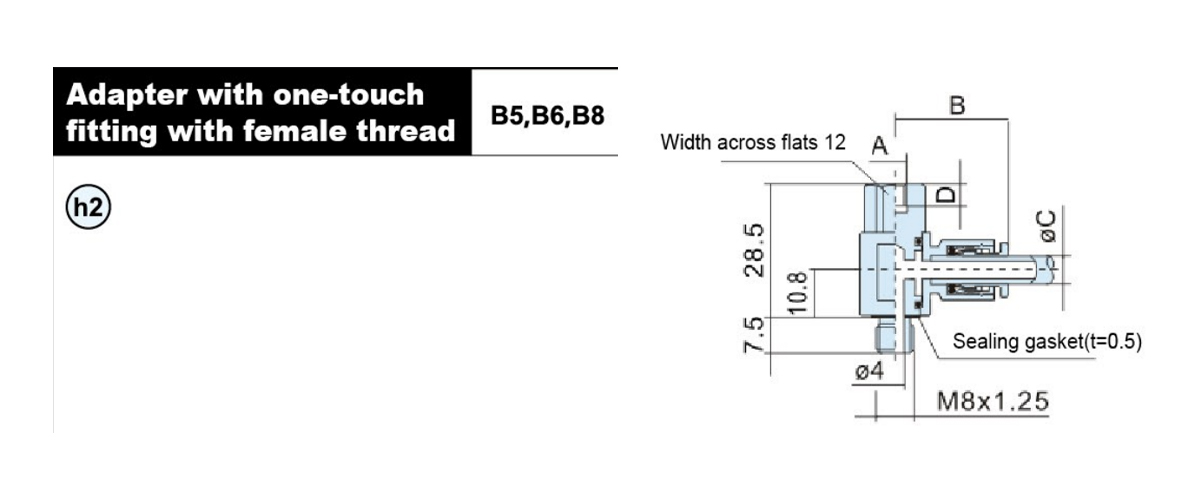

    Modèle d'adaptateur A B ØC D Poids (g) Modèle of connector
    accessoires     		Bloc applicable
    ZPR2-04-B5 M5 × 0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6 × 1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

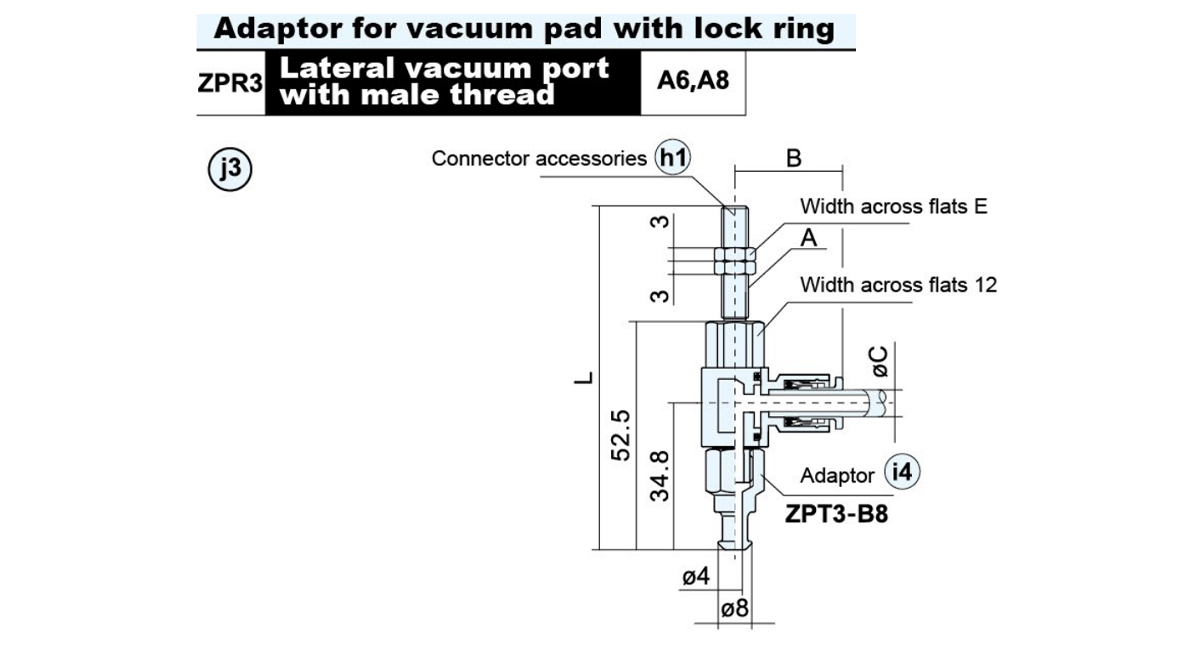

    Modèle A B ØC E L Poids (g) Bloc applicable
    ZPR3-04-A6 M6 × 1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8 × 1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

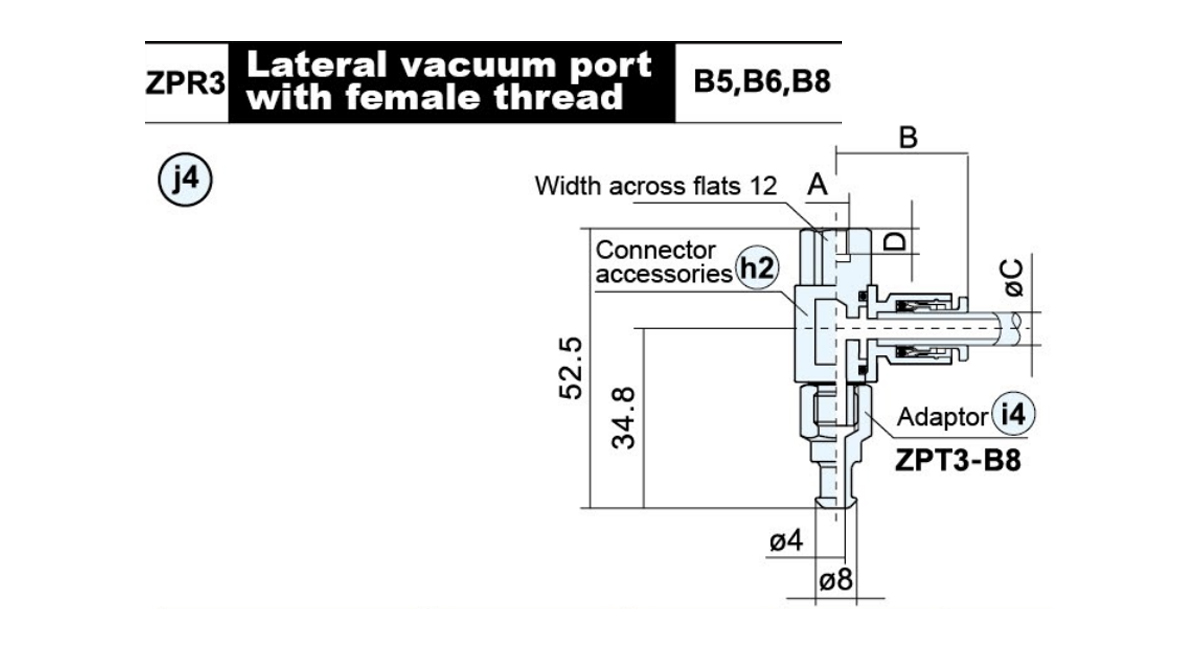

    Modèle A B ØC D Poids (g) Bloc applicable
    ZPR3-04-B5 M5 × 0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6 × 1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8 × 1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

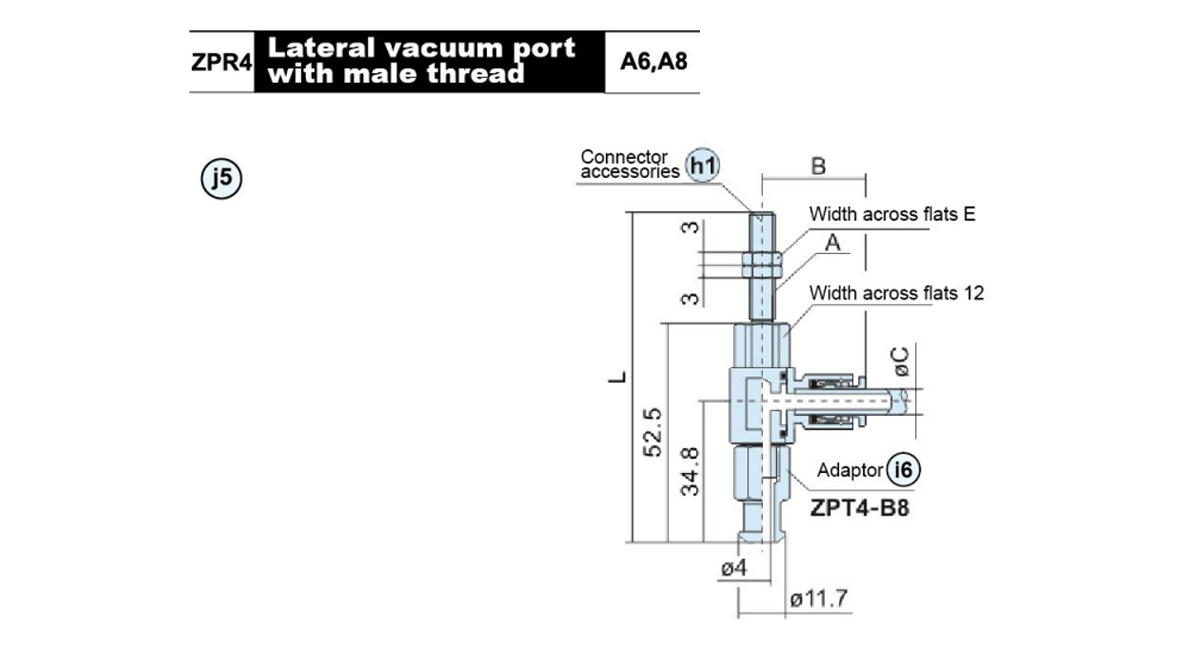

    Modèle A B ØC E L Poids (g) Bloc applicable
    ZPR4-06-A6 M6 × 1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8 × 1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

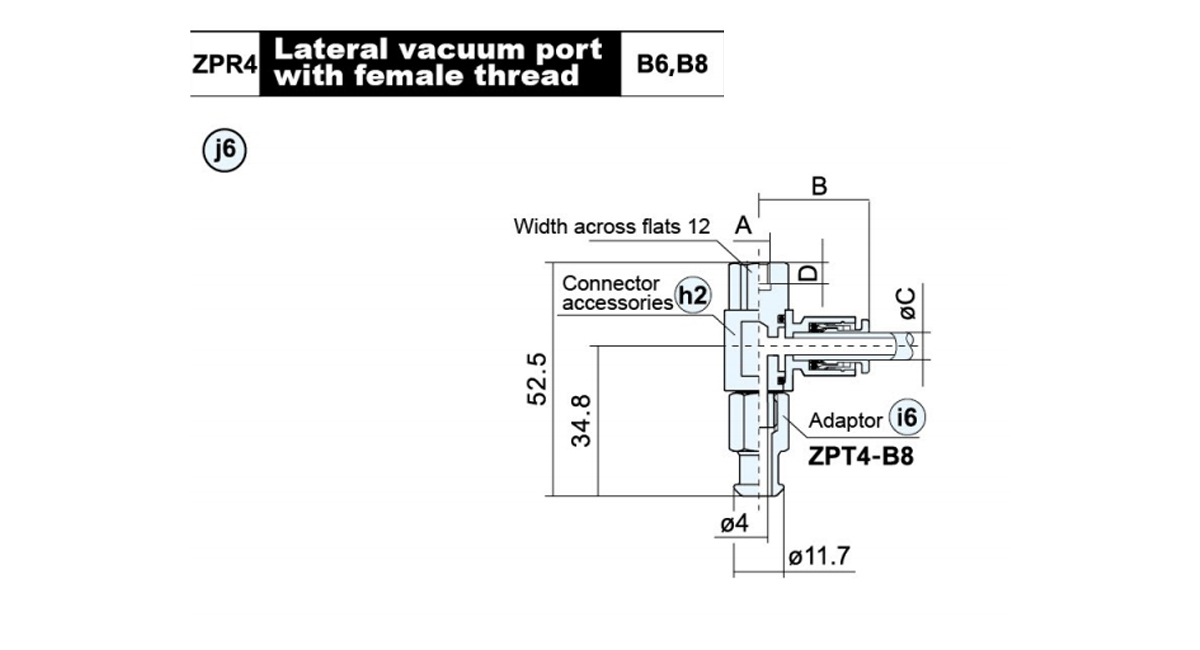

    Modèle A B ØC D Poids (g) Bloc applicable
    ZPR4-06-B6 M6 × 1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8 × 1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

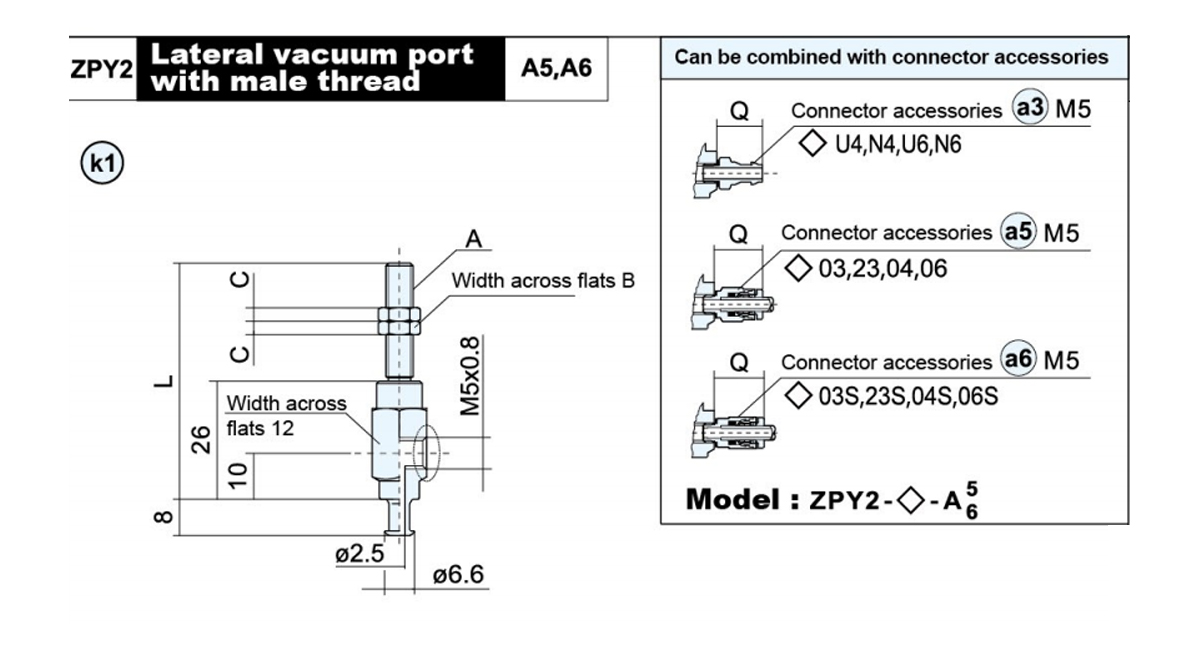

    Modèle A B C L Poids (g) Bloc applicable
    ZPY2-B5-A5 M5 × 0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6 × 1,0 8 3 52 28.4

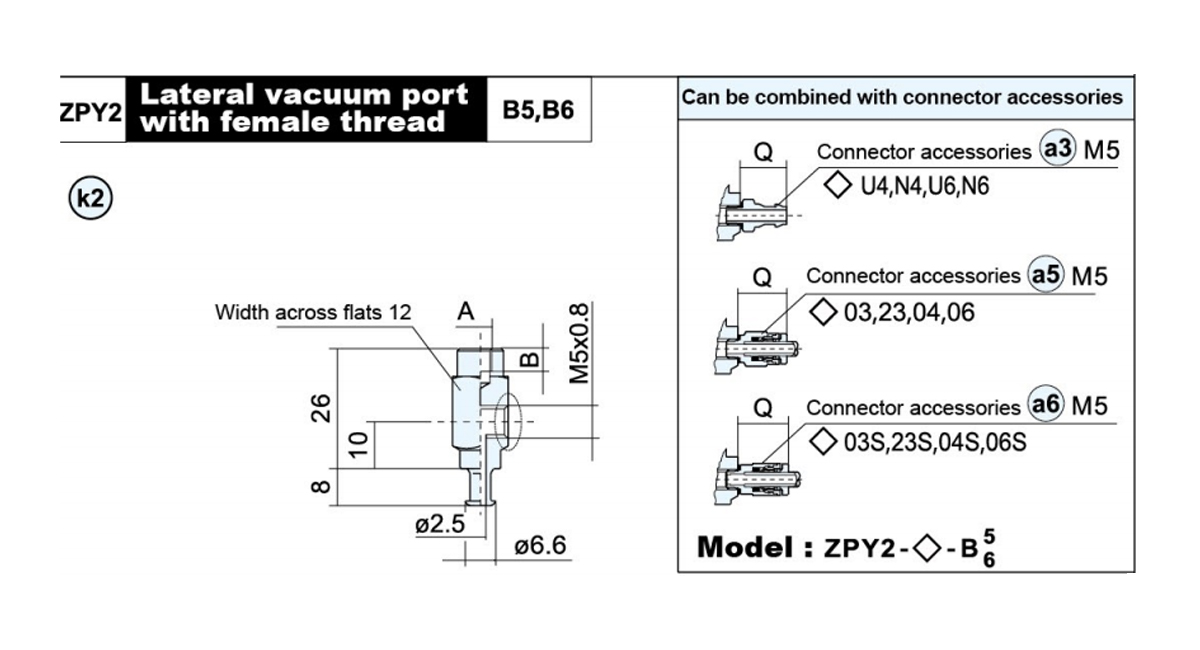

    Modèle A B Poids (g) Bloc applicable
    ZPY2-B5-B5 M5 × 0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6 × 1,0 6 20.6

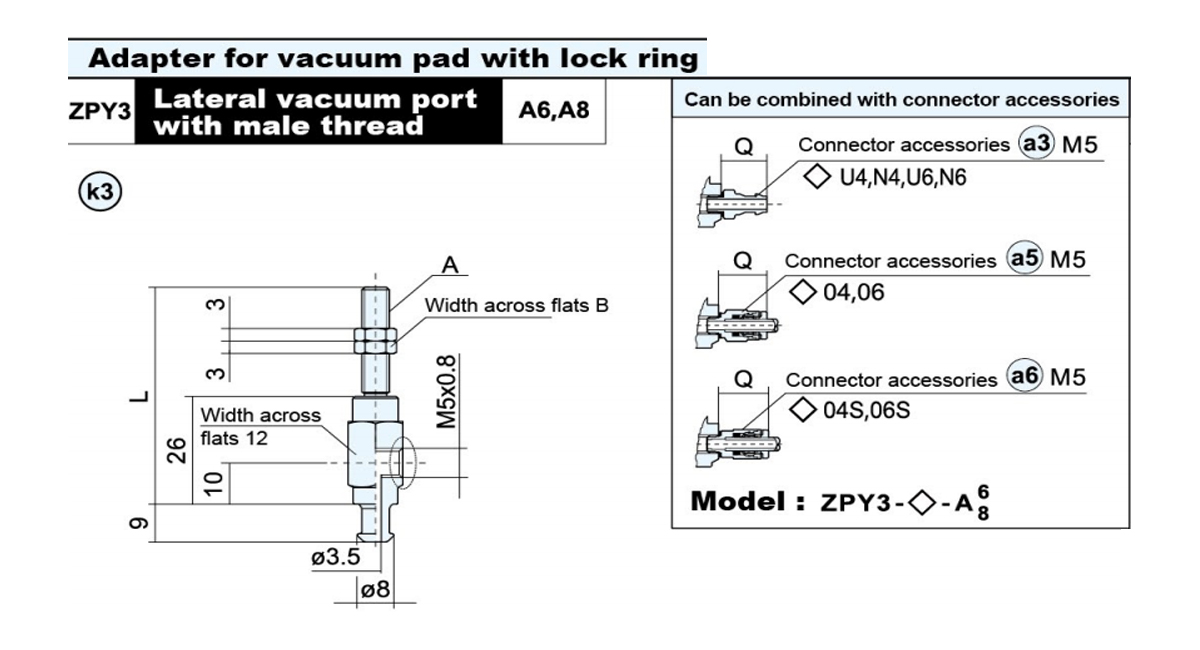

    Modèle d'adaptateur A B L Poids (g) Bloc applicable
    ZPY3-B5-A6 M6 × 1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8 × 1,0 12 44 34.4

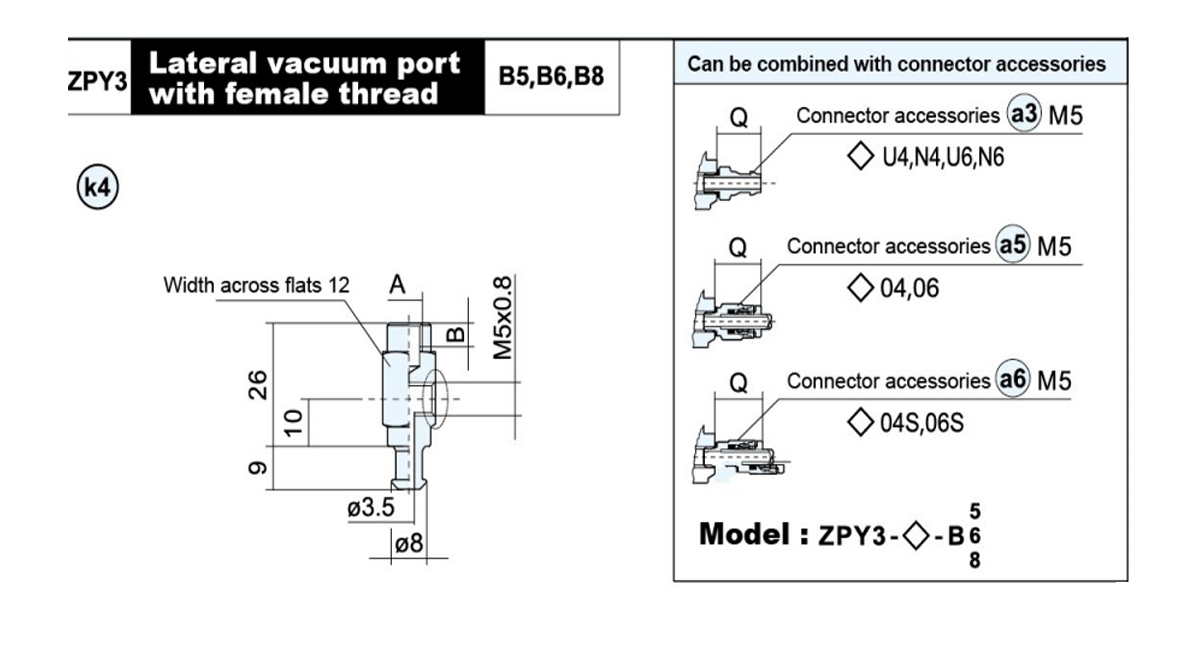

    Modèle d'adaptateur A B Poids (g) Bloc applicable
    ZPY3-B5-B5 M5 × 0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6 × 1,0 6 23.8
    ZPY3-B5-B8 M8 × 1,25 8 21.7

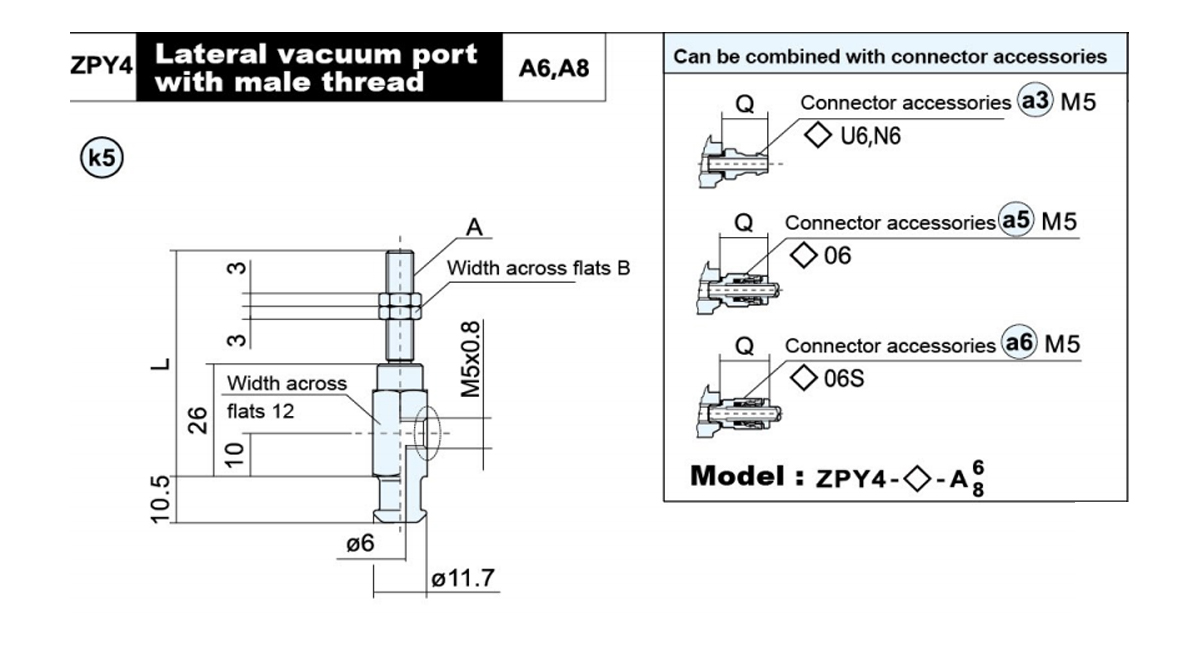

    Modèle d'adaptateur A B L Poids (g) Bloc applicable
    ZPY4-B5-A6 M6 × 1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8 × 1,0 12 44 38.9

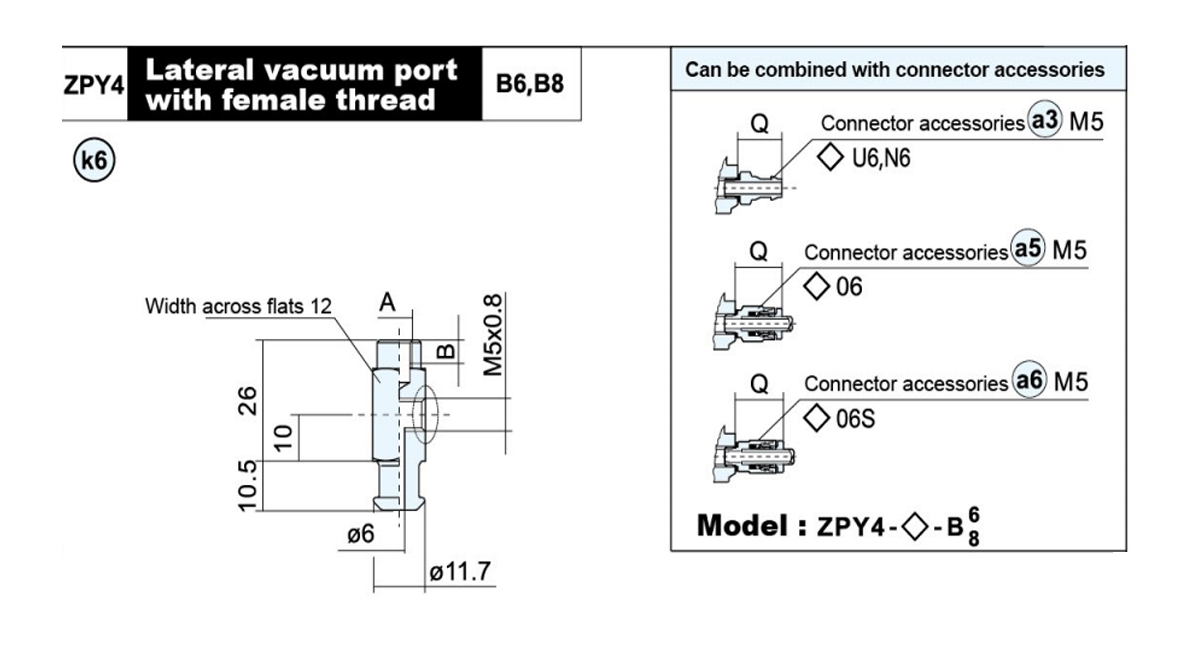

    Modèle d'adaptateur A B Poids (g) Bloc applicable
    ZPY4-B5-B6 M6 × 1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8 × 1,25 8 26.1

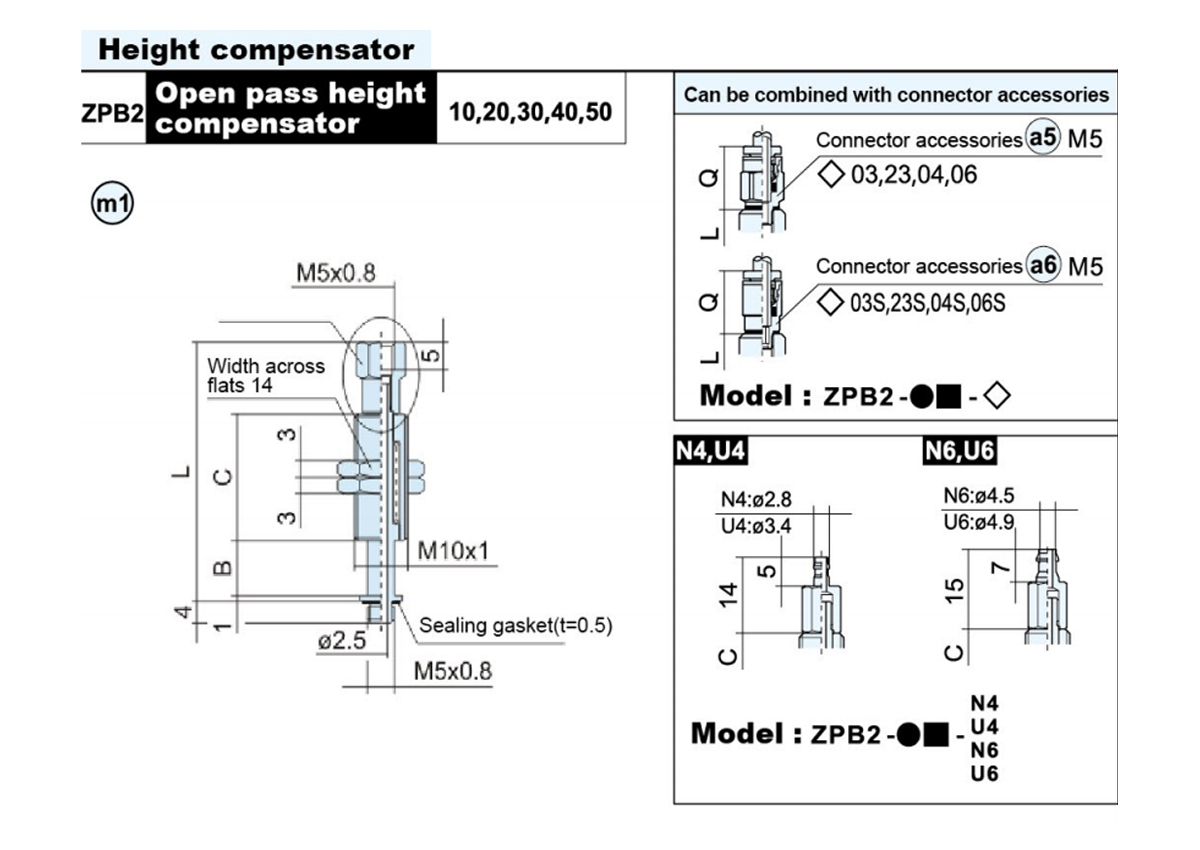

    Modèle B C L ●poids  (g)
    J K
    ZPB2-•10-B5 10 23 47 19.6 19.2
    ZPB2-•20-B5 20 51 85 29 27.8
    ZPB2-•30-B5 30 95 30.8 29.6
    ZPB2-•40-B5 40 77 131 41.4 41.6
    ZPB1-•50-B5 50 141 42 43

    Modèle

    A

    		B C D L ●poids (g)
    J K
    ZPB3-•10-B5 M5 × 0,8 10 50 10 77 68 64.2
    ZPB3-•20-B5 20 81 68.8 67
    ZPB3-•30-B5 30 91 71.6 71.4
    ZPB3-•50-B5 50 75 136 97.5 97.6
    ZPB3-•10-B01 RC1/8 10 50 12 78.5 70.4 66.6
    ZPB3-•20-B01 20 84 69.8 67
    ZPB3-•30-B01 30 94 72.6 71
    ZPB3-•50-B01 50 75 139 97.2 95
    ●Type de compensateur de hauteur : Rotatif (J), Impossible de tourner (K)    ■ Course du tampon (mm) : 10,20,30,50

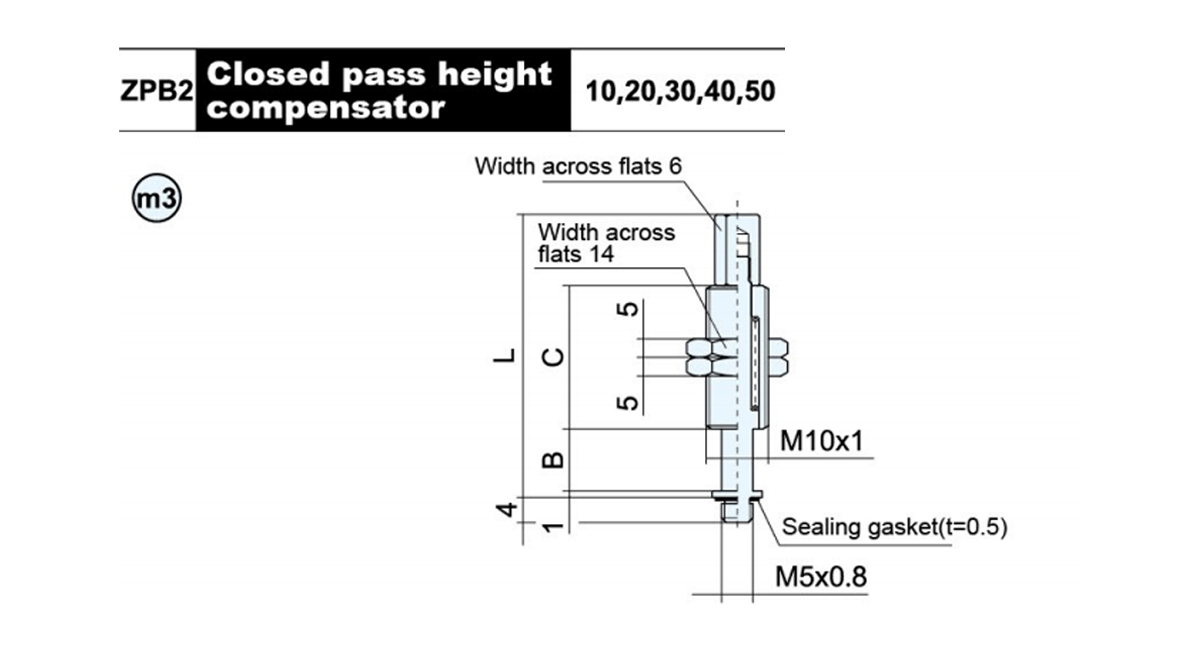

    Modèle B C L ●poids  (g)
    J K
    ZPB2-•10 10 23 45 19.7 20
    ZPB2-•20 20 51 83 33.8 30
    ZPB2-•30 30 93 32.3 31.7
    ZPB2-• 40 40 77 129 44.3 44.3
    ZPB2-•50 50 139 45.6 41.6

    ●Type de compensateur de hauteur : Rotatif (J), Impossible de rotation (K)
    ■Course du tampon (mm) : 10,20,30,40,50

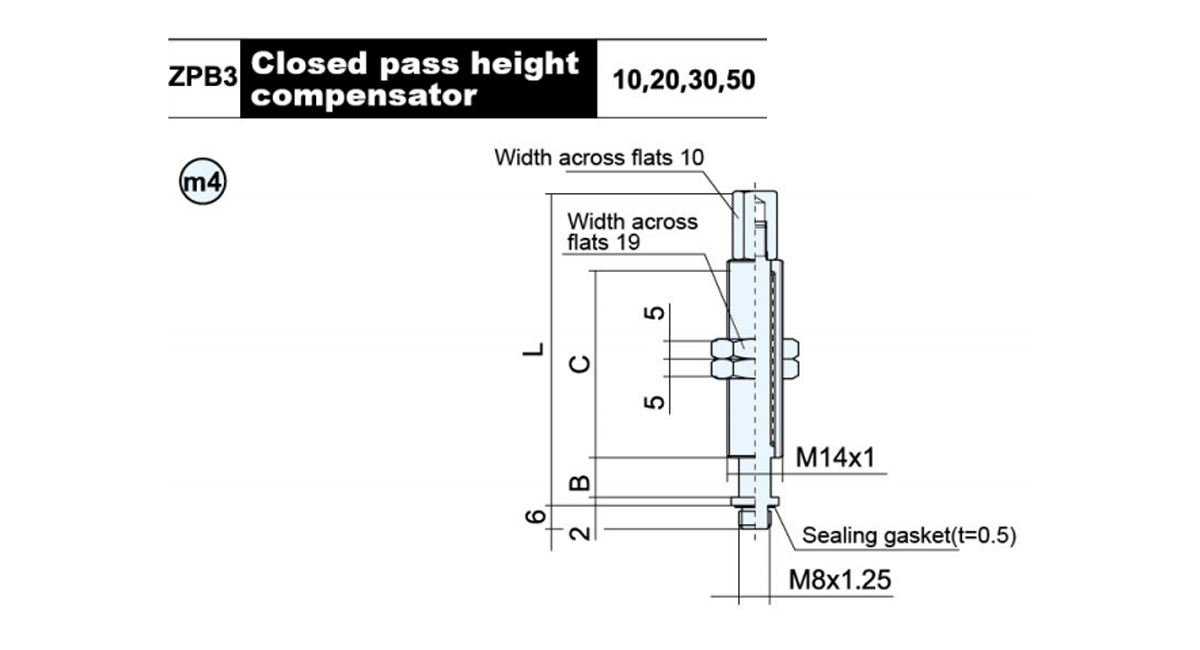

    Modèle B C L ●poids (g)
    J K
    ZPB3-•10 10 50 80 80.2 74.4
    ZPB3-•20 20 77 69.9 71.2
    ZPB3-•30 30 87 77.8 77
    ZPB3-•50 50 75 132 103.8 105.8
    ●Type de compensateur de hauteur : Rotatif (J), Impossible de rotation (K)■Buffer stroke(mm):10,20,30,50
