Ventouse à vide petite et courte série ZP Fournisseurs

Accueil / Produits / Composants sous vide / Ventouse sous vide / Ventouse à vide petite et courte série ZP, avec adaptateur et support tampon / Ventouse à vide petite et courte série ZP

Ventouse à vide petite et courte série ZP Ventouse à vide petite et courte série ZP Ventouse à vide petite et courte série ZP Ventouse à vide petite et courte série ZP
  • Ventouse à vide petite et courte série ZP
  • Ventouse à vide petite et courte série ZP
  • Ventouse à vide petite et courte série ZP
  • Ventouse à vide petite et courte série ZP

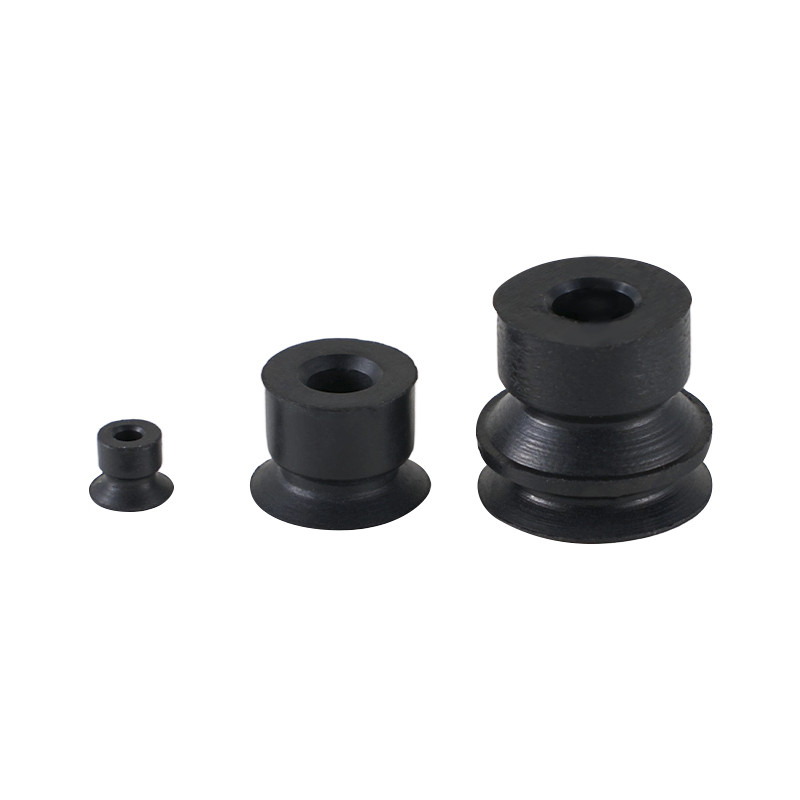

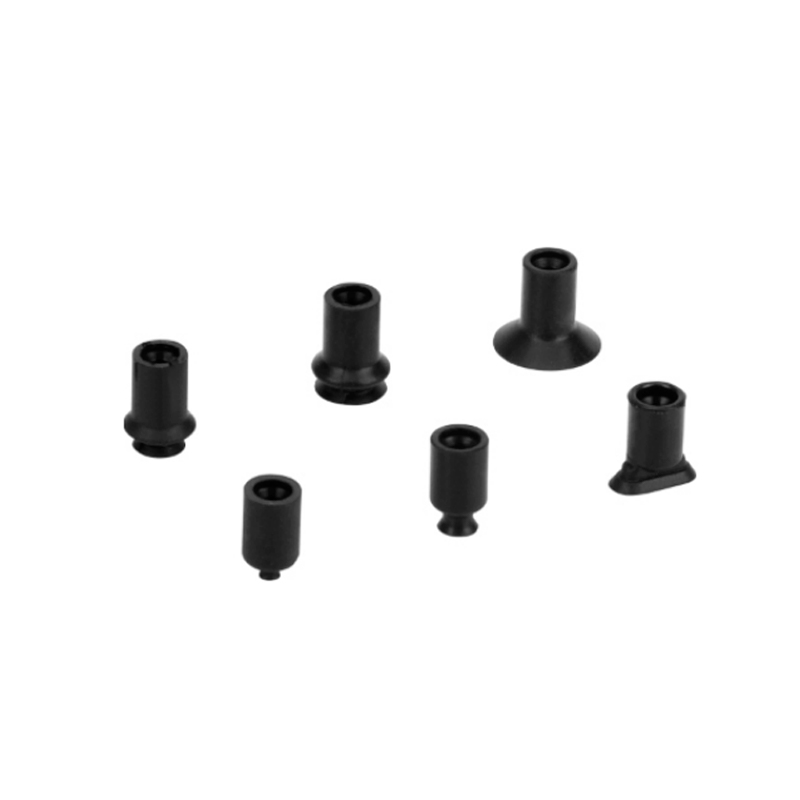

Ventouse à vide petite et courte série ZP, avec adaptateur et support tampon

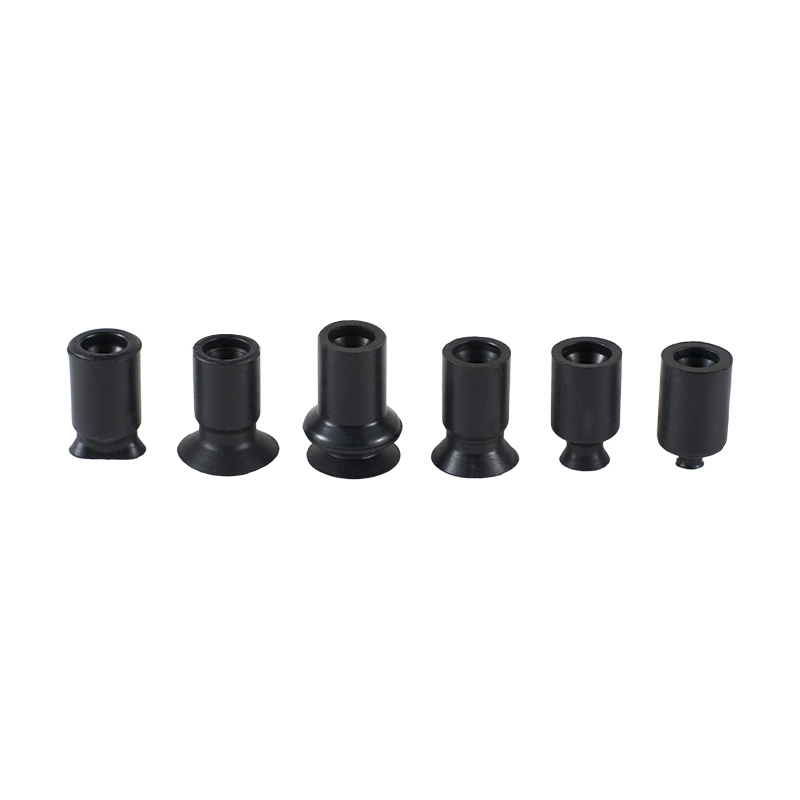

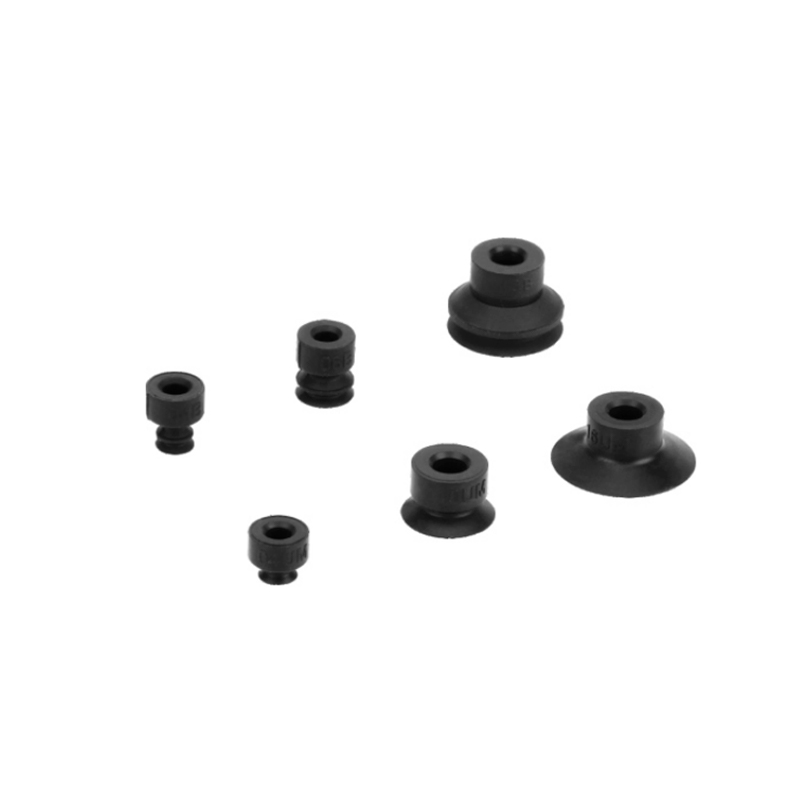

Ventouse à vide petite et courte série ZP

La ventouse à vide petite et courte de la série ZP est un élément d'aspiration haute performance conçu pour les scénarios limités en espace. Avec sa structure compacte, ses divers types et son adaptabilité universelle, il est largement utilisé dans les domaines industriels tels que l'assemblage de précision et la manutention de petits matériaux.

Caractéristiques du produit
1. Conception compacte et courte : La série C-ZP adopte une structure ultra-courte, qui permet d'économiser considérablement de l'espace d'installation et est particulièrement adaptée aux besoins d'aspiration sous vide des effecteurs terminaux de robots ou des petites zones de travail.

2. Sélection de types diversifiés : Forme et structure : offre une variété de conceptions telles que des soufflets ronds fins (UT), nervurés (CT), ovales (U), plats (UA), rainurés (UM) et à plusieurs étages (soufflet à 3 étages).

3. Couverture de taille : Les spécifications de diamètre couvrent 02, 04, 06, 08, 10, 13, 16 mm, etc., pour répondre aux besoins d'aspiration des micro-composants aux matériaux de petite et moyenne taille.

4. Adaptabilité universelle : Prend en charge l'installation universelle d'adaptateurs sur tous les diamètres, réduit la pression de l'inventaire des accessoires et réduit les coûts de maintenance et de gestion des équipements.

5. Adaptabilité matérielle : Deux options de matériaux sont disponibles : le caoutchouc nitrile (NBR) et le caoutchouc de silicone, qui conviennent aux environnements industriels conventionnels et aux scénarios avec des exigences de propreté ou de résistance aux températures élevées.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Petite ventouse sous vide série ZP avec adaptateur et support tampon
SUIVANT :Pas d'article suivant

  • ● 6 types d'TU mince et mince avec nervures CT (10,13,16) sont ajoutés
    ● 3 types de type U ovale (2*4,3.5*7,4*10) sont ajoutés
    ● Applicable pour la taille de l'adaptateur

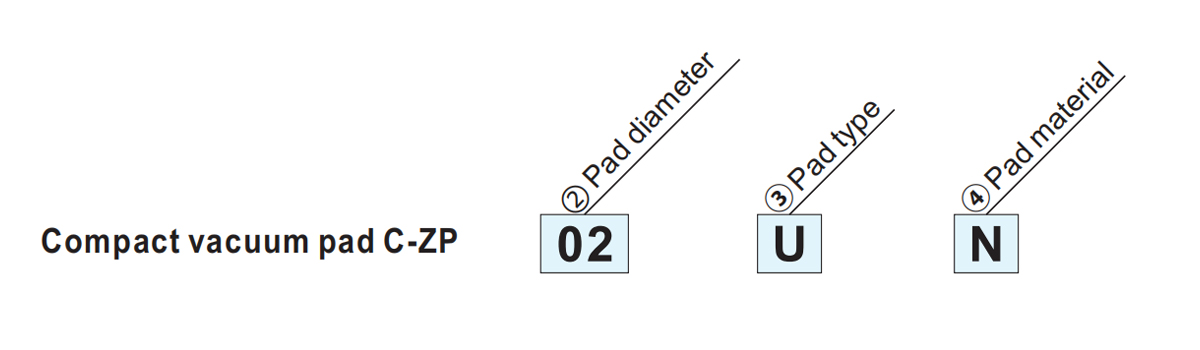

    Diamètre du tampon

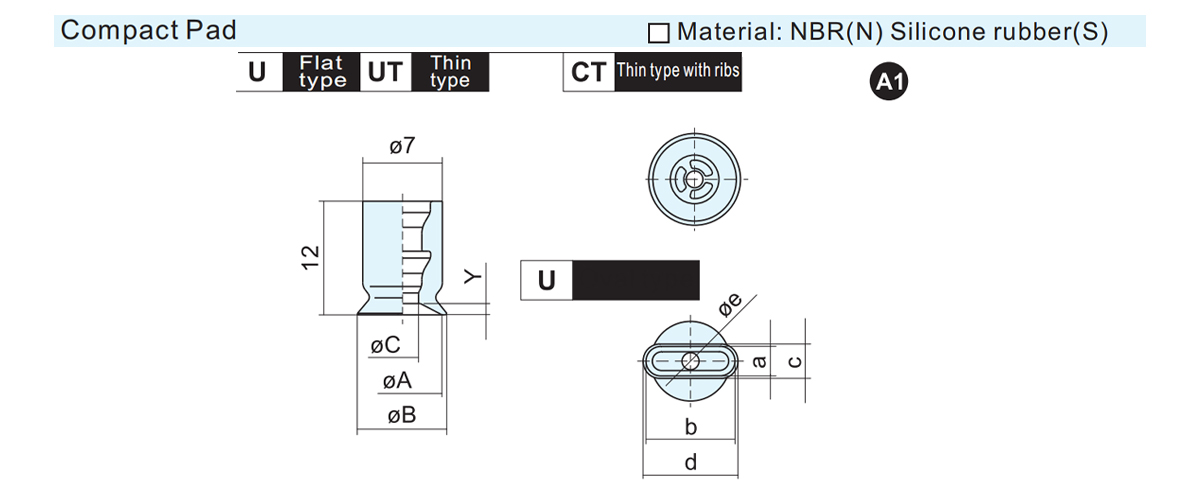

    ②Diamètre du tampon/③Type de tampon☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Matériau*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Type plat ovale S Caoutchouc de silicone.
    A1 U Plat ● ● ● ● - - - ● ● ● *Reportez-vous à la page 4 pour
    matériau du tampon
    UT Plat fin - - - - ● ● ● - - -
    CT Plat fin with ribs - - - - ● ● ● - - -
    A2 B Soufflet - - ● ● - - - - - -
    A3 J Soufflet à 3 étages - - ● - - - - - - -

    Modèle de type ovale a b C d Øe Y Poids
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Modèle ØA ØB ØC Y Poids
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

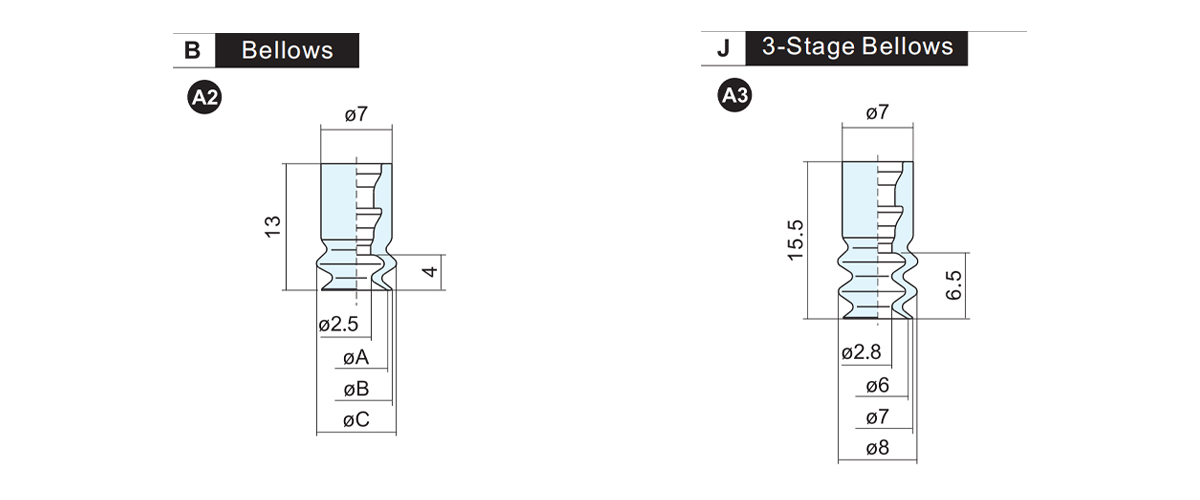

    Soufflet Soufflet à 3 étages
    Modèle ØA ØB ØC Poids Modèle Poids
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

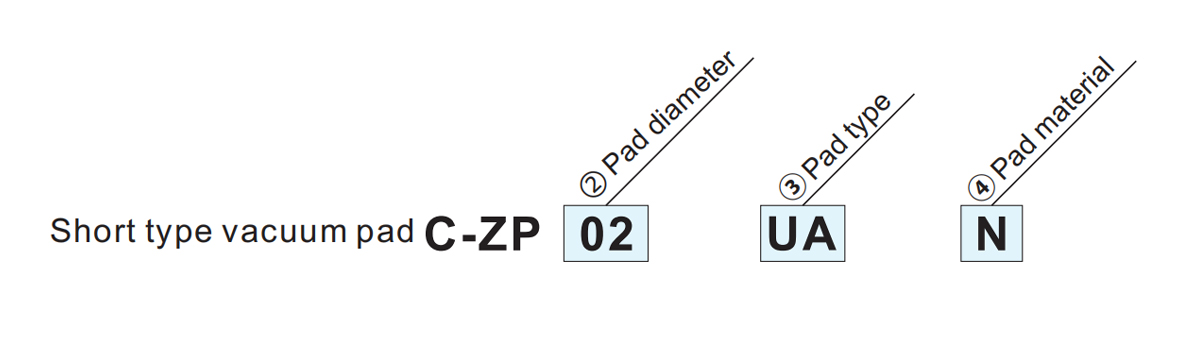

    ②Diamètre du tampon ○/
    ③Type de pavé☆     		B1 C* ré* ④)Matériel*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Caoutchouc de silicone
    UA Plat type ● ● ● - - - - - - *Reportez-vous à la page 4 pour
    matériau du tampon

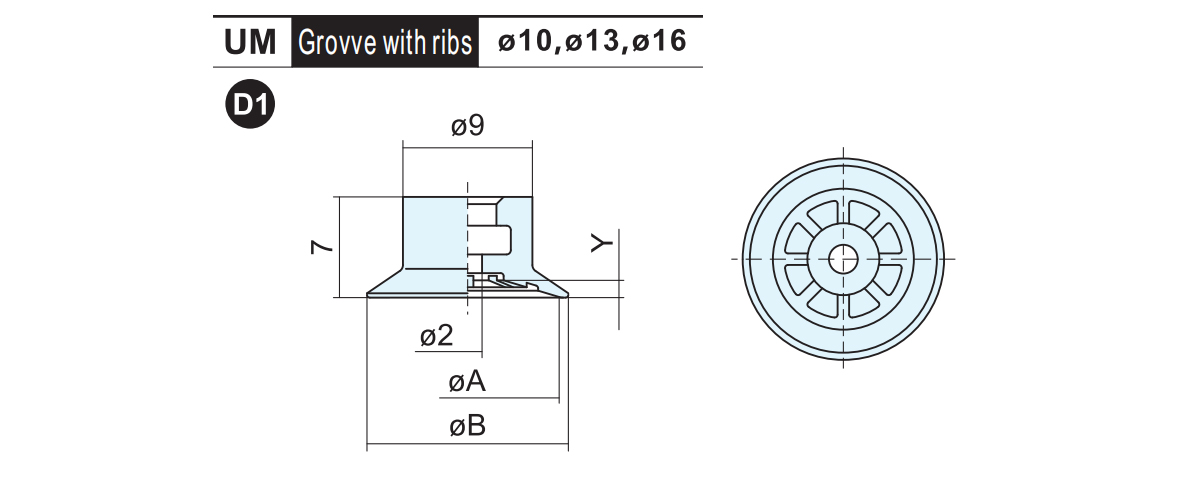

    MU Type de culture avec côtes - - - ● ● ● ● ● ●
    BA Soufflet - - - ● ● ● ● ● ●

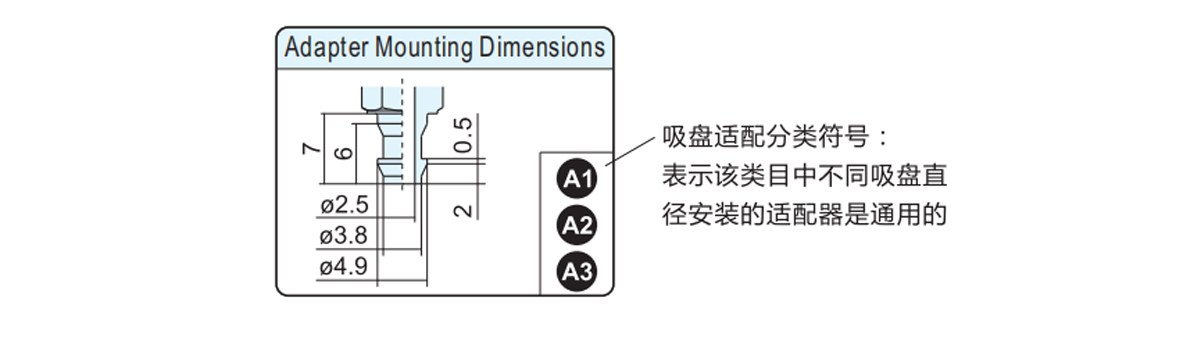

    *Les mêmes lettres au début indiquent que l'adaptateur est universel.

    ● 3 types de type plat UA (1.5,2,3.5) sont ajoutés
    ● 6 types de type Grovve avec nervures UM(4016) sont ajoutés
    ● 6 types de soufflets BA (4-16) sont ajoutés

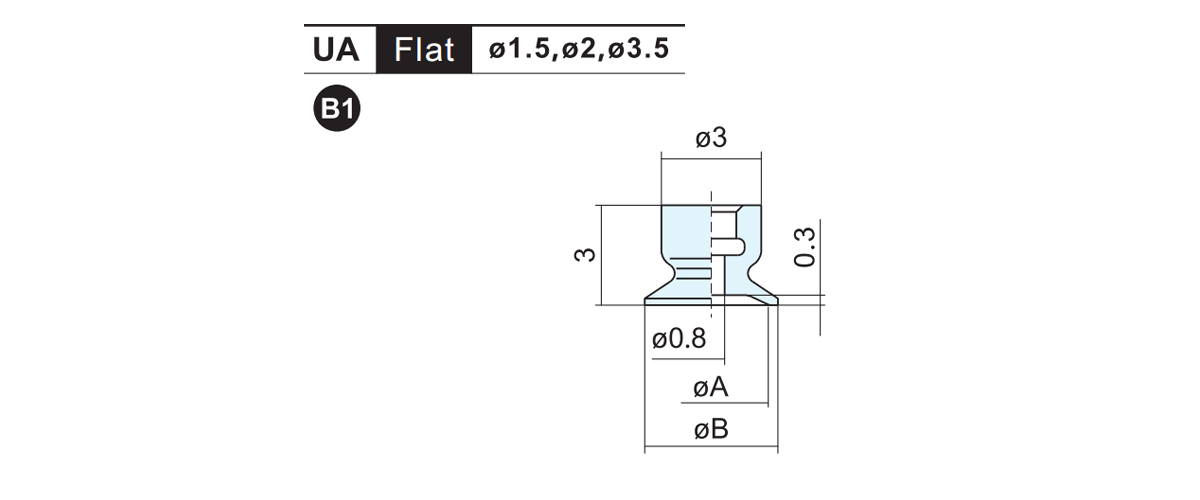

  • Numéro de pièce : ØA ØB Poids
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

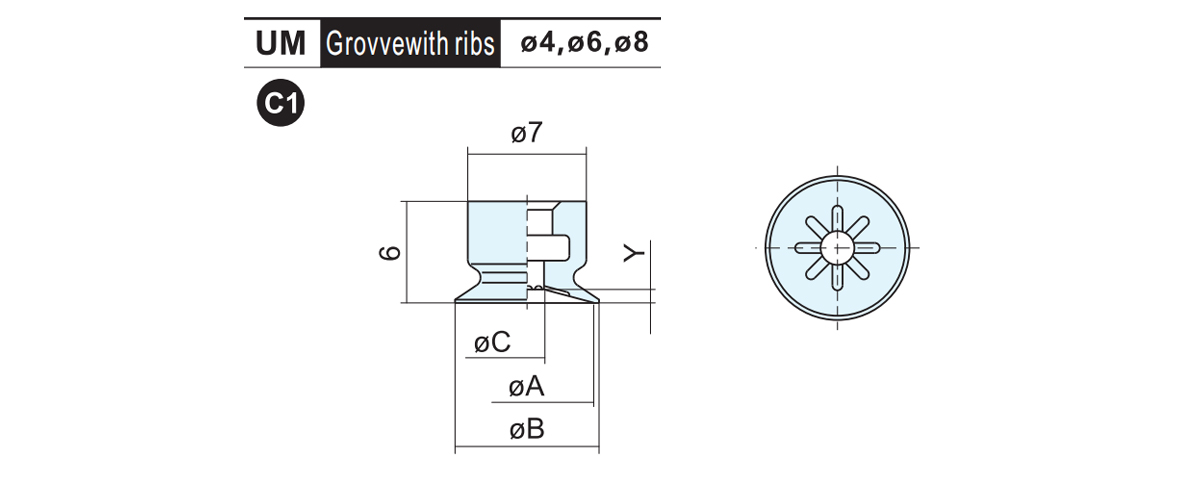

    Numéro de pièce : ØA ØB ØC Y Poids
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

    Numéro de pièce : ØA ØB Y Poids
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

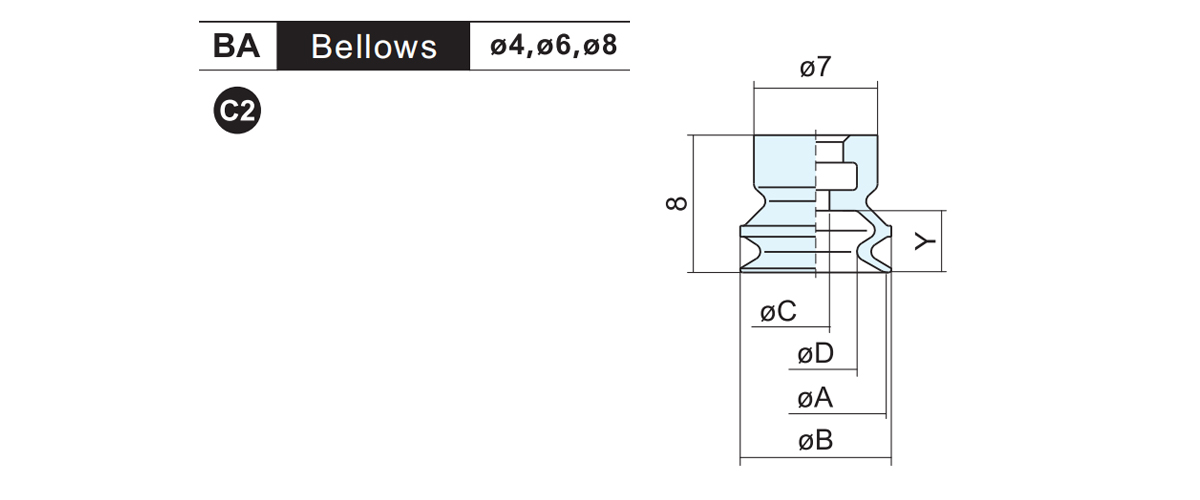

    Numéro de pièce : ØA ØB ØC ØD Y Poids
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

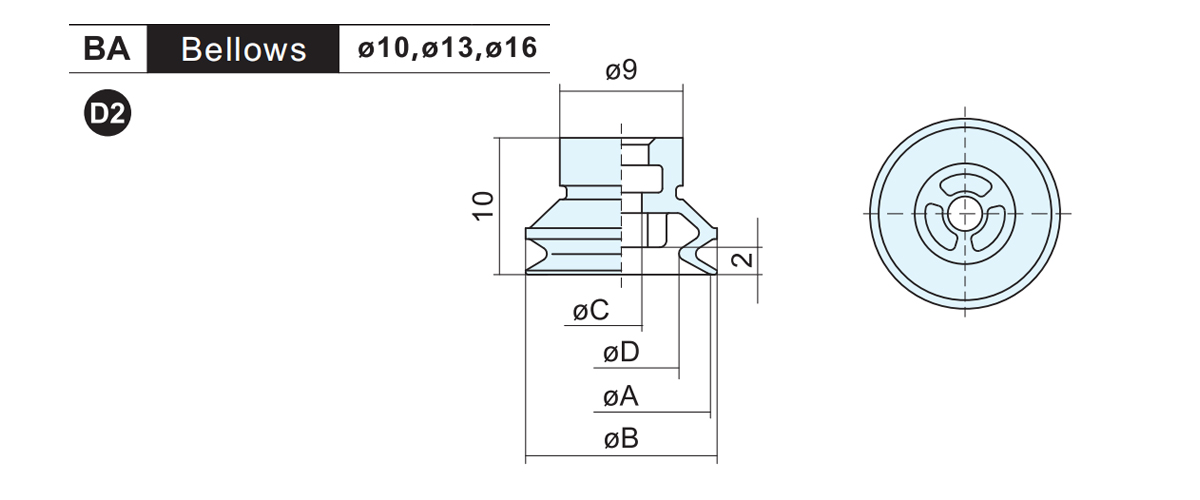

    Numéro de pièce : ØA ØB ØC ØD Poids
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

    Numéro de pièce : A B ØC D E L Poids
    ZPRS-04-A5 M5 × 0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6 × 1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

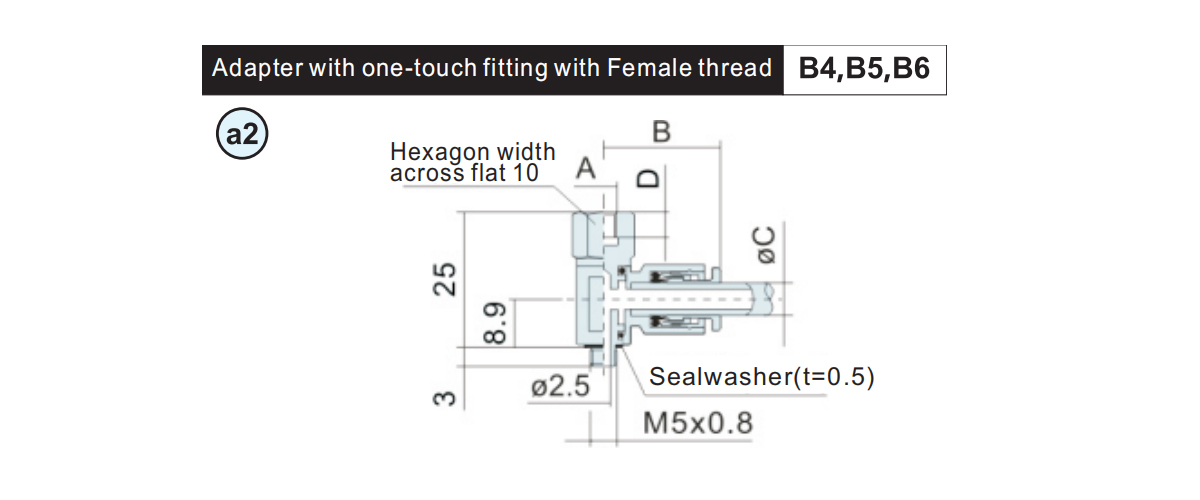

    Numéro de pièce : A B ØC D Poids
    ZPRS-04-B4 M4 × 0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5 × 0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6 × 1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

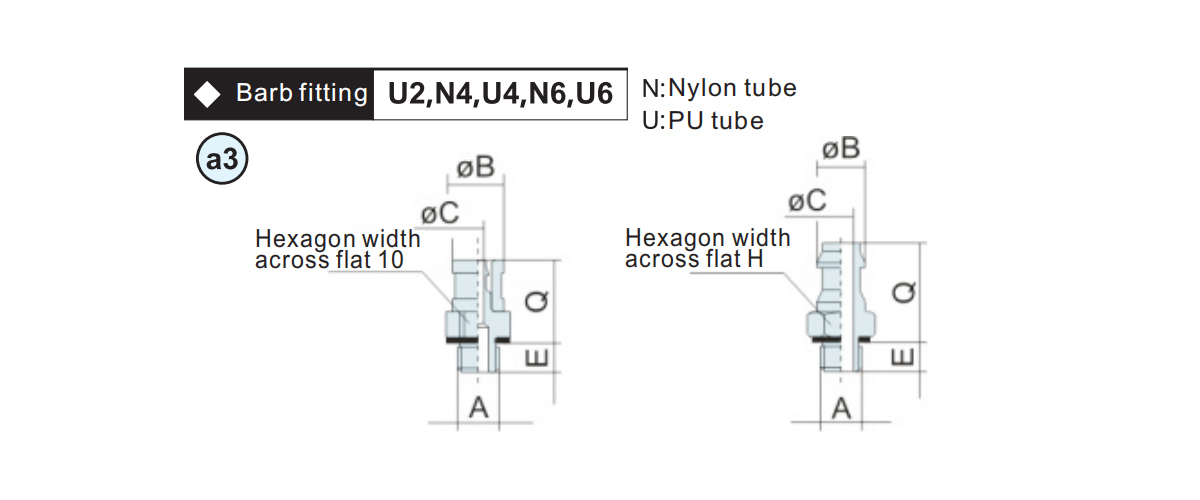

    Numéro de pièce : A ØB ØC E H Q Poids
    M-3AU2 M3 × 0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5 × 0,8 3 7 1.5
    M-3AU4 M3 × 0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5 × 0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Numéro de pièce : ØD L Poids
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Numéro de pièce : A ØB E H Q Poids
    3 KJH03-M3-B M3 × 0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5 × 0,8 2.5 3 2
    3.2 KJH23-M3-B M3 × 0,5 1.5 2.5 1.8
    KJH23-M5-B M5 × 0,8 2.5 3 1.6
    4 KJH04-M3-B M3 × 0,5 1.5 2.5 8 2
    KJH04-M5-B M5 × 0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

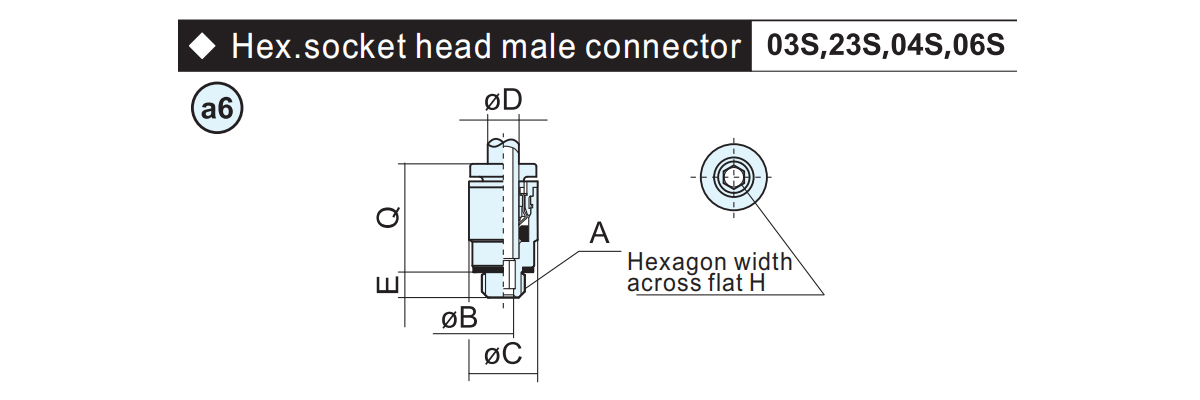

    ØD Numéro de pièce : A ØB ØC E H Q Poids
    3 KJS03-M3-B M3 × 0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5 × 0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3 × 0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5 × 0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5 × 0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Numéro de pièce de l'adaptateur A B C L Poids Bloc applicable
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5 × 0,8 7 3 14 2.3
    ZPT1-A6 M6 × 1,0 8 4 15 3

    Numéro de pièce de l'adaptateur. A B Poids Bloc applicable
    ZPT1-B4 M4 × 0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5 × 0,8 5 2.7

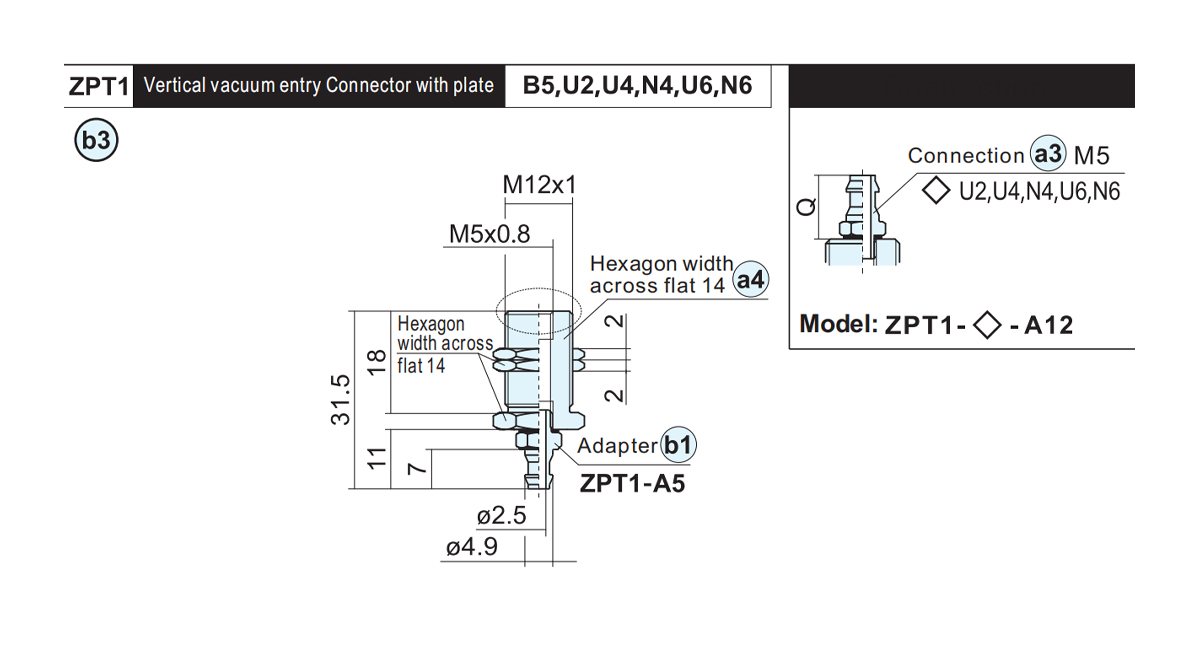

    Numéro de pièce de l'adaptateur Poids Numéro de pièce de connexion Tampon applicable
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

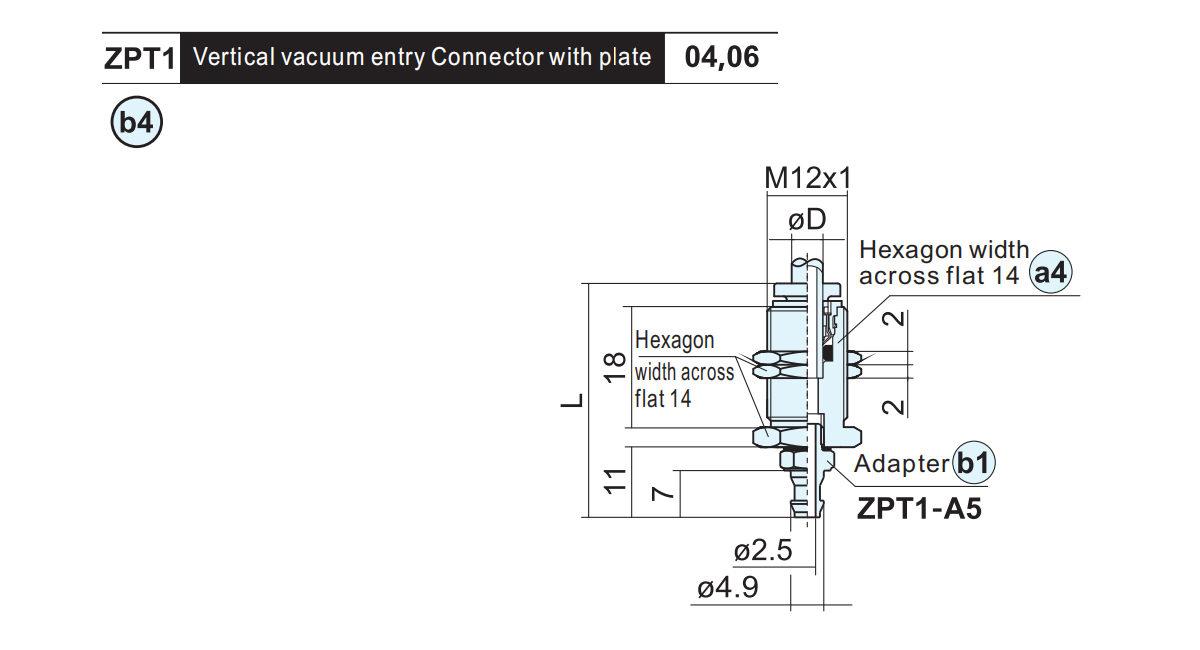

    Numéro de pièce de l'adaptateur. ØD L Poids Numéro de pièce de connexion Bloc applicable
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Numéro de pièce de l'adaptateur. A B ØC D E L Poids Numéro de pièce de connexion Bloc applicable
    ZPR1-04-A5 M5 × 0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6 × 1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Numéro de pièce de l'adaptateur. A B C D Poids Numéro de pièce de connexion Bloc applicable
    ZPR1-04-B4 M4 × 0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5 × 0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Numéro de pièce de l'adaptateur. A D E L Poids Bloc applicable
    ZPY1-B5-A5 M5 × 0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6 × 1,0 3 8 50 15.1

    Numéro de pièce de l'adaptateur. A B Poids Bloc applicable
    ZPY1-B5-B4 M4 × 0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5 × 0,8 5 8.3

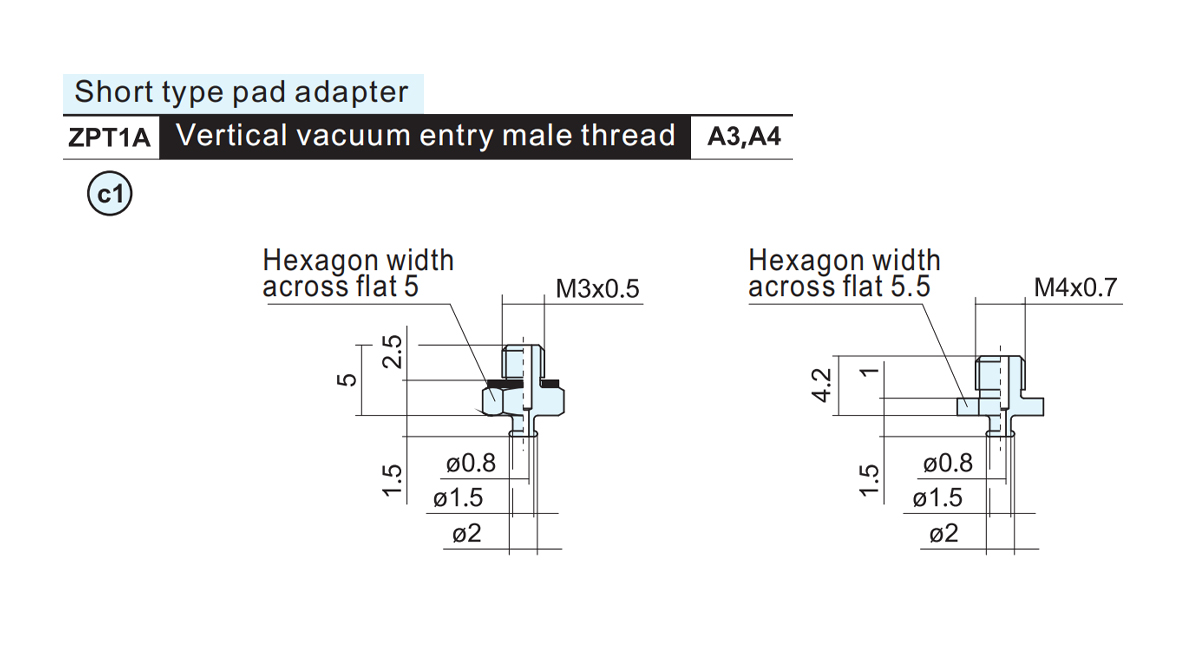

    Numéro de pièce de l'adaptateur Poids Bloc applicable
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

    Numéro de pièce de l'adaptateur Poids Bloc applicable

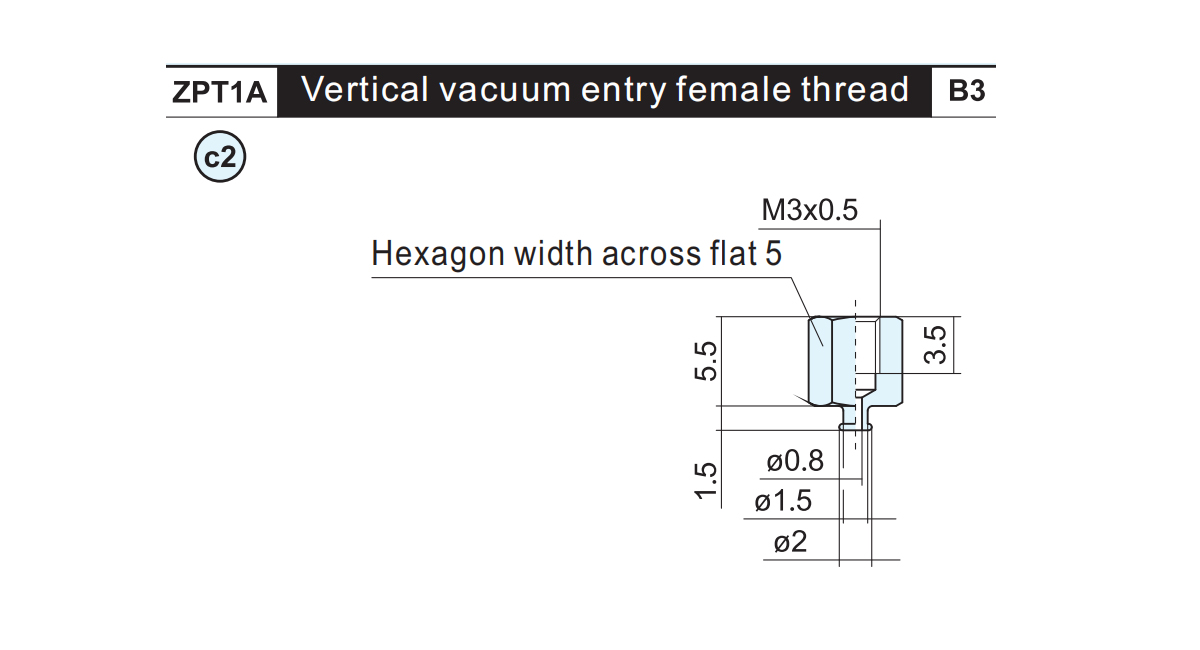

    ZPT1A-B3 0.8 B1

    Numéro de pièce de l'adaptateur. Poids Bloc applicable
    ZPT1A-B3-A6 2.4 B1

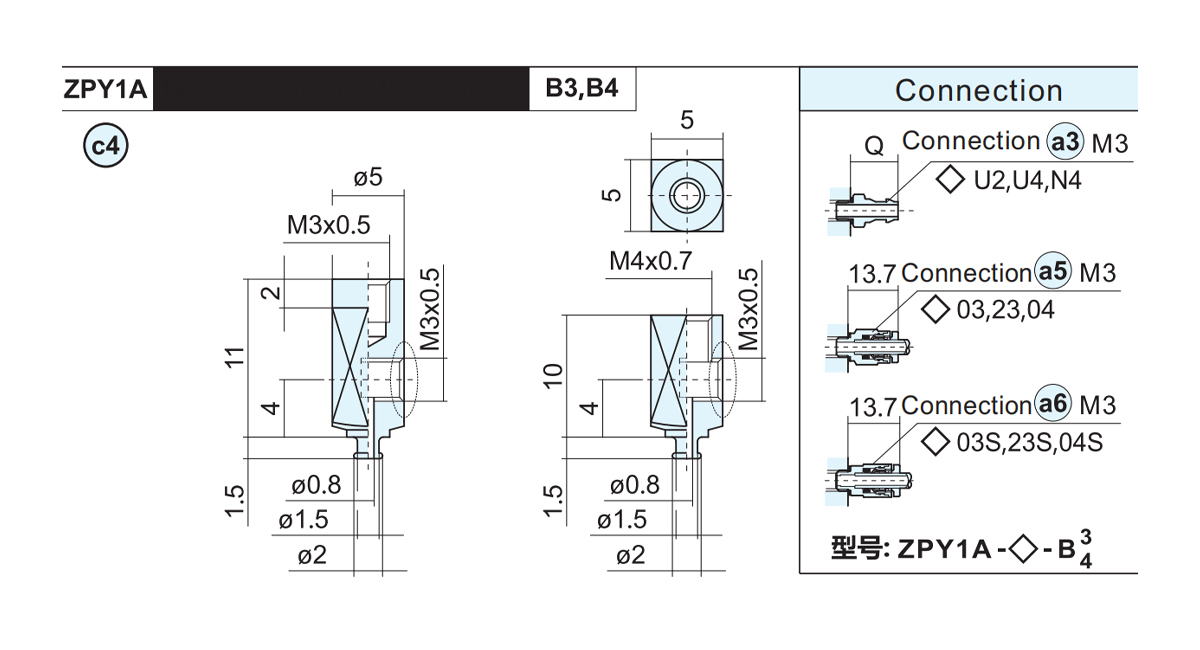

    Numéro de pièce de l'adaptateur. Poids Tampon applicable
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

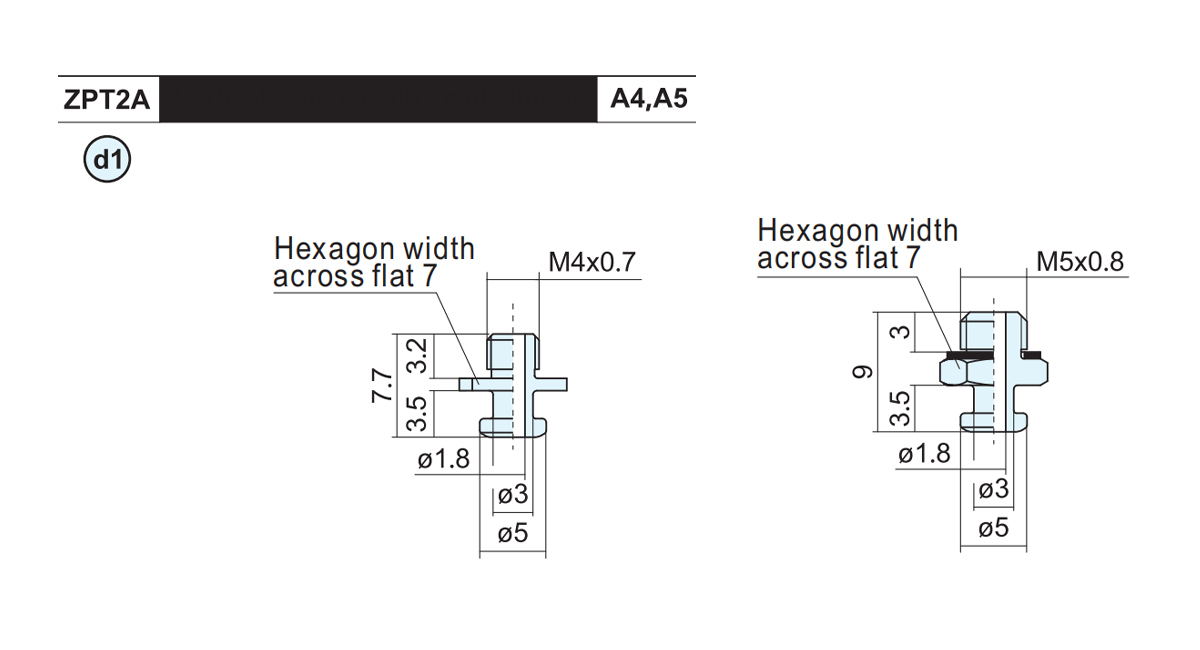

    Numéro de pièce de l'adaptateur Poids Tampon applicable
    ZPT2A-A4 0.7 C1C2
    ZPT2A-A5 1.5

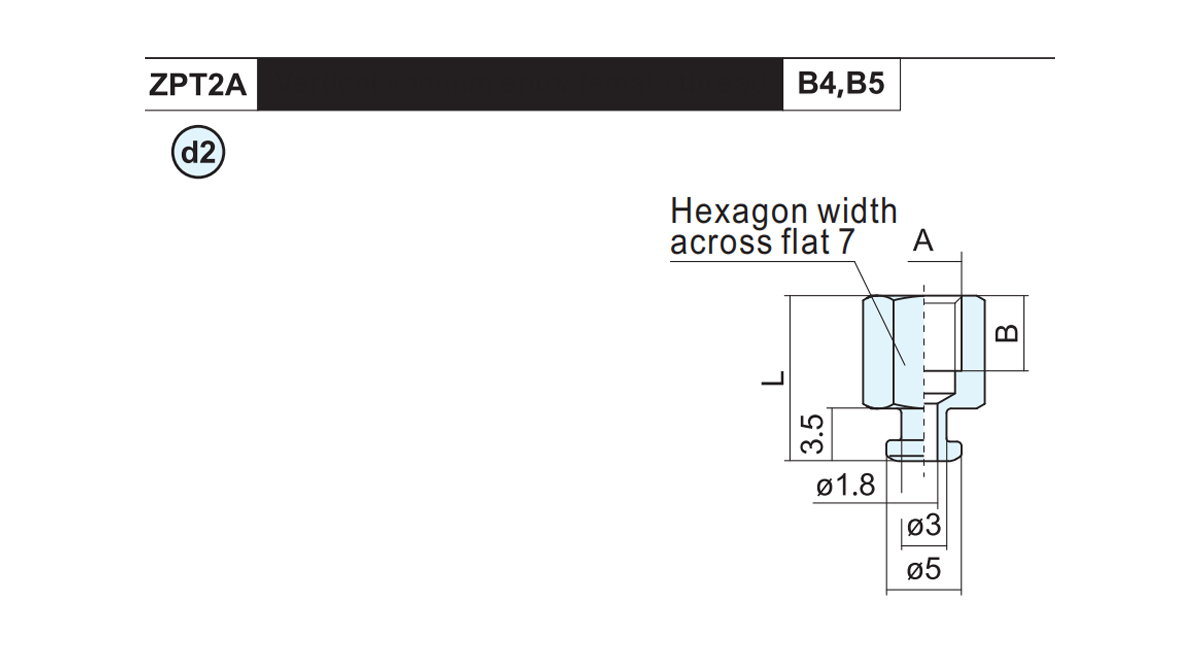

    Numéro de pièce de l'adaptateur A B L Poids Bloc applicable
    ZPT2A-B4 M4 × 0,7 4 9.5 2 C1C2
    ZPT2A-B5 M5 × 0,8 5 11 2.1

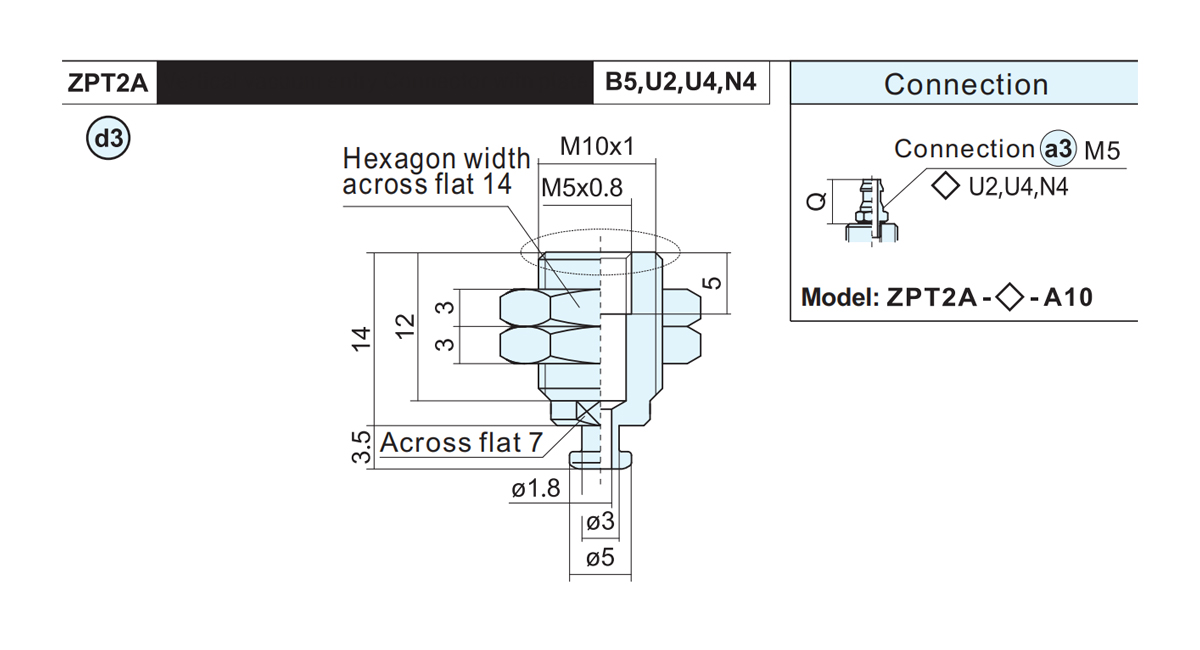

    Numéro de pièce de l'adaptateur Poids Bloc applicable
    ZPT2A-B5-A10 11 C1C2

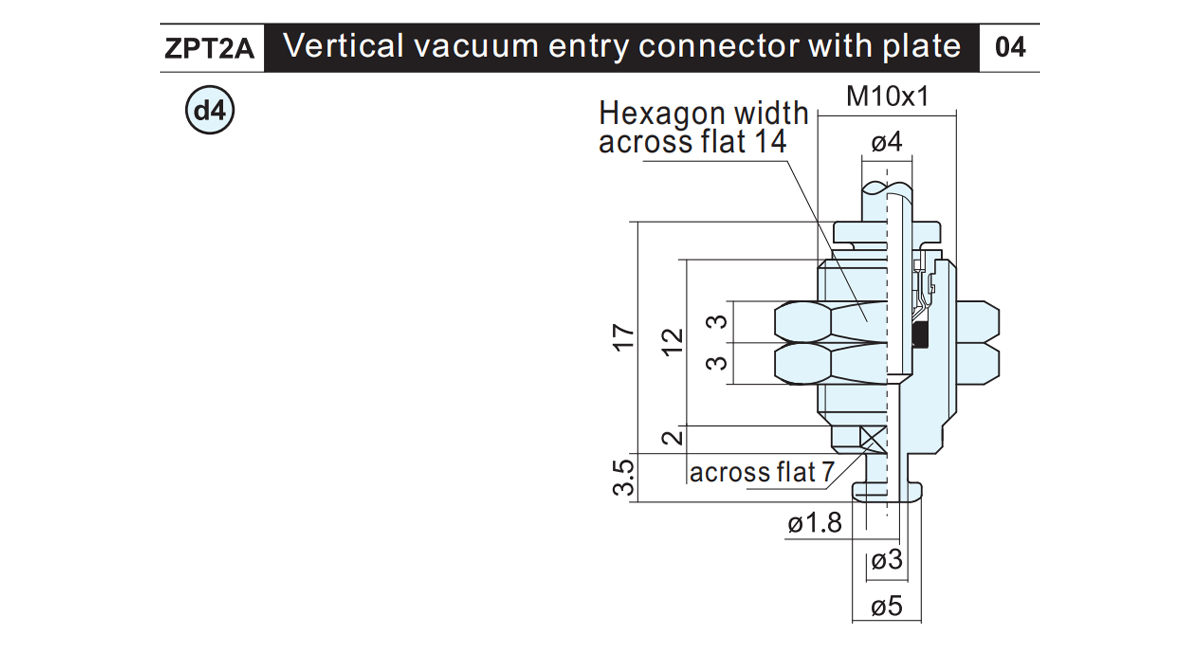

    Numéro de pièce de l'adaptateur Poids Poids Applicable pad
    ZPT2A-04-A10 9.8 C1C2

    Numéro de pièce de l'adaptateur Poids Tampon applicable

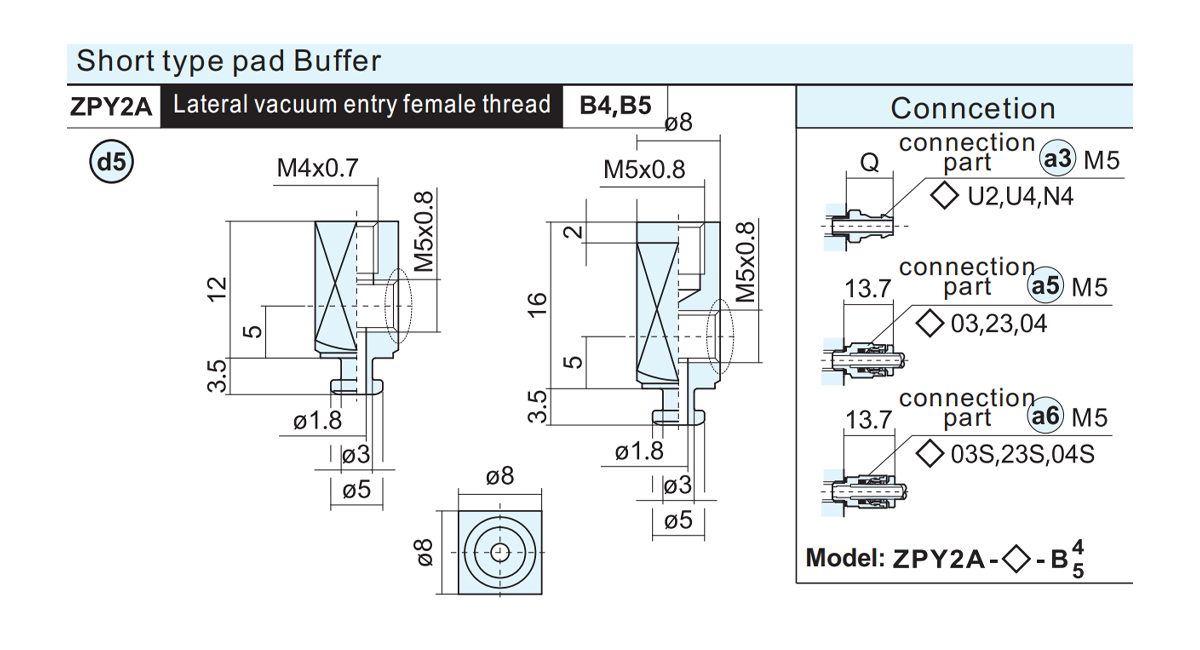

    ZPY2A-B5-B4 5.2 C1C2
    ZPY2A-B5-B5 6.6

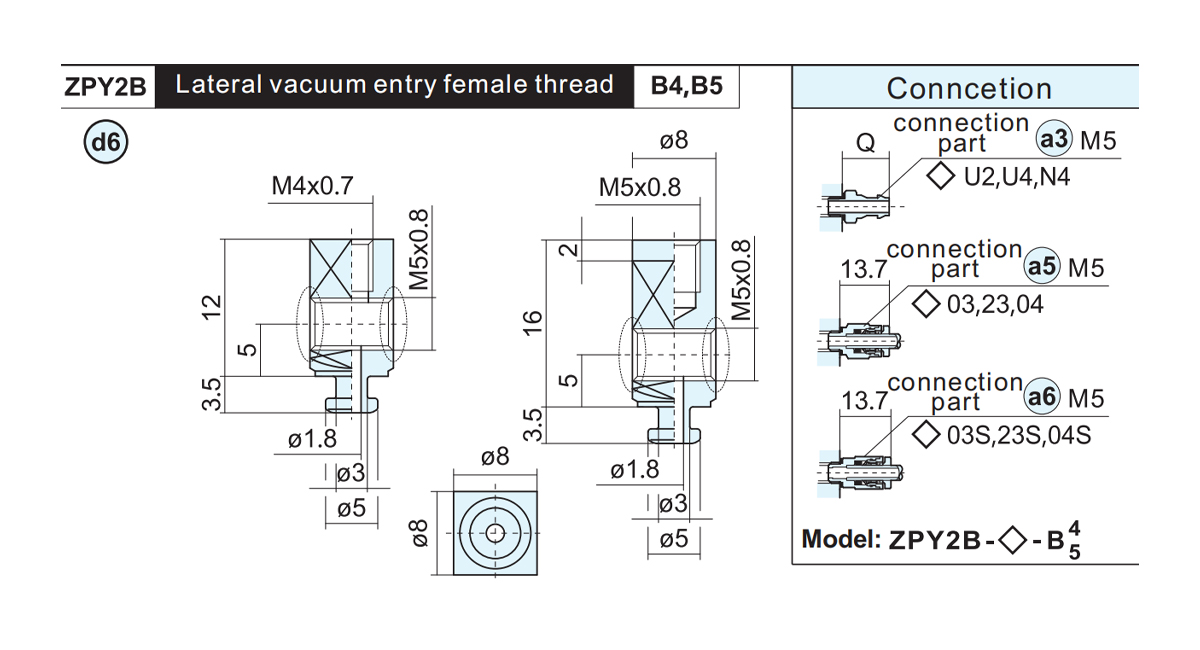

    Numéro de pièce de l'adaptateur Poids Tampon applicable
    ZPY2B-B5-B4 4.9 C1C2
    ZPY2B-B5-B5 6.2

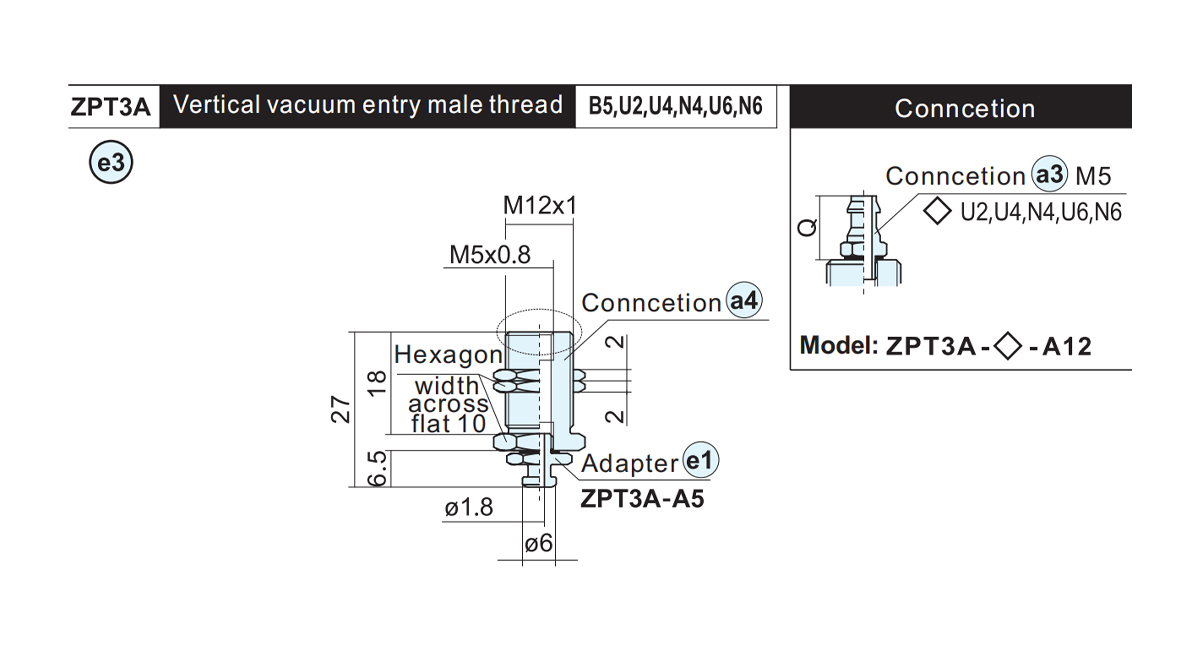

    Numéro de pièce de l'adaptateur Poids Tampon applicable
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

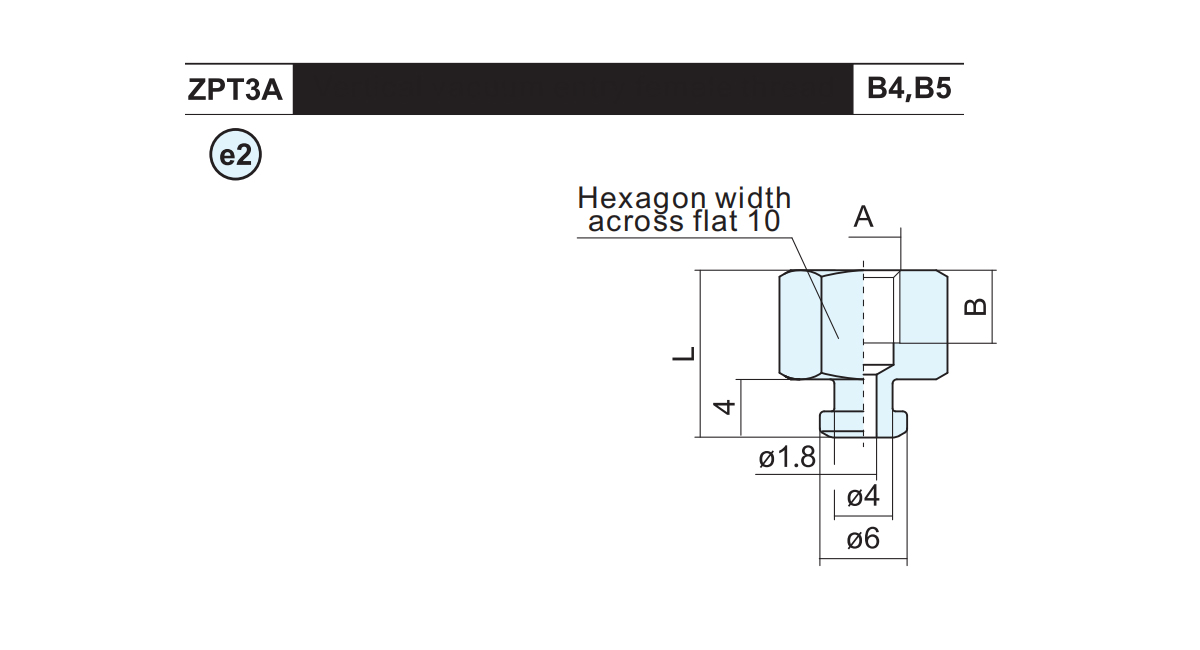

    Numéro de pièce de l'adaptateur A B L Poids Bloc applicable
    ZPT3A-B4 M4 × 0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5 × 0,8 5 11.5 5.2

    Numéro de pièce de l'adaptateur Poids Connexion Bloc applicable
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

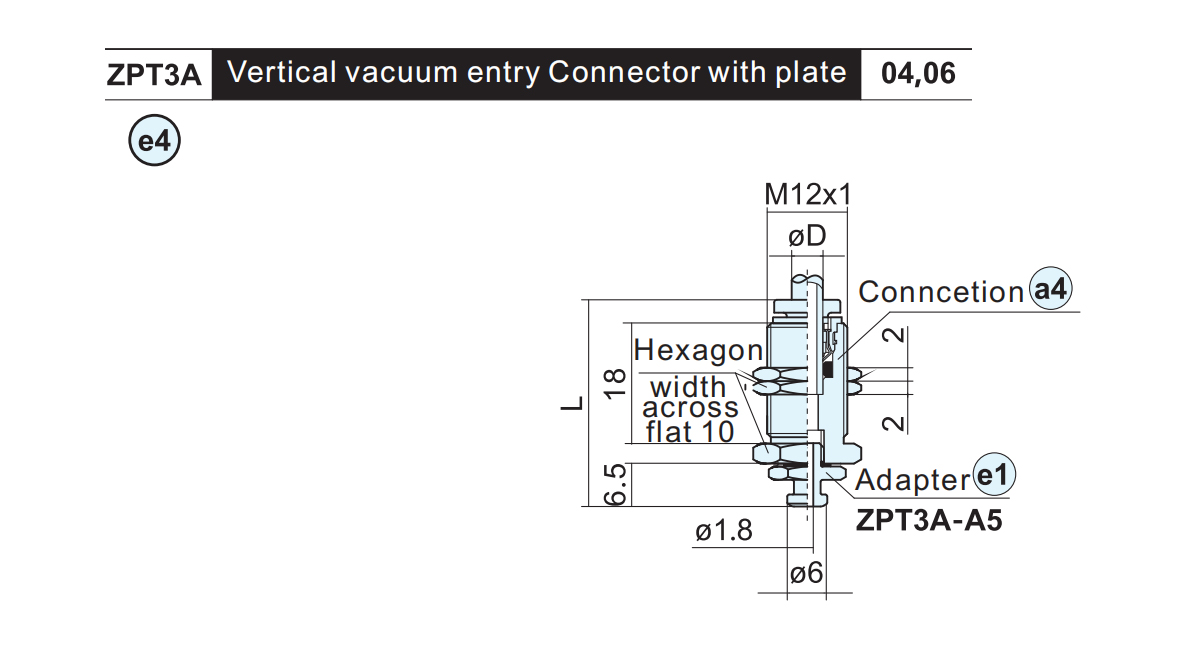

    Numéro de pièce de l'adaptateur. ØD L Poids Connexion Tampon applicable
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

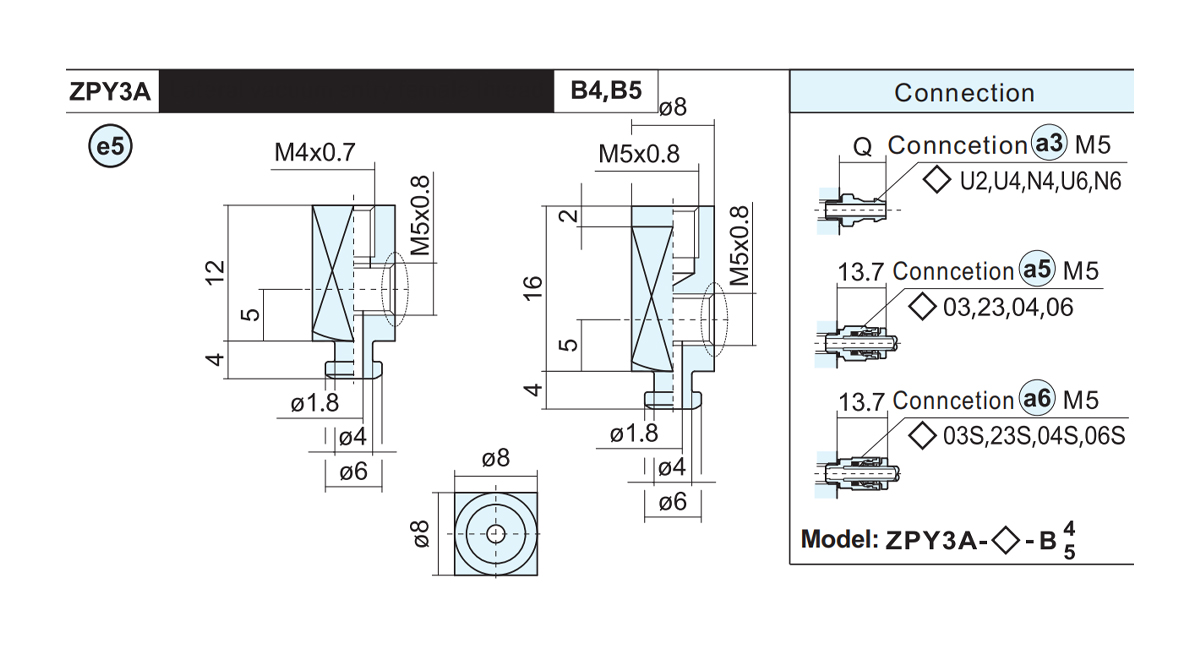

    Numéro de pièce de l'adaptateur Poids Tampon applicable
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

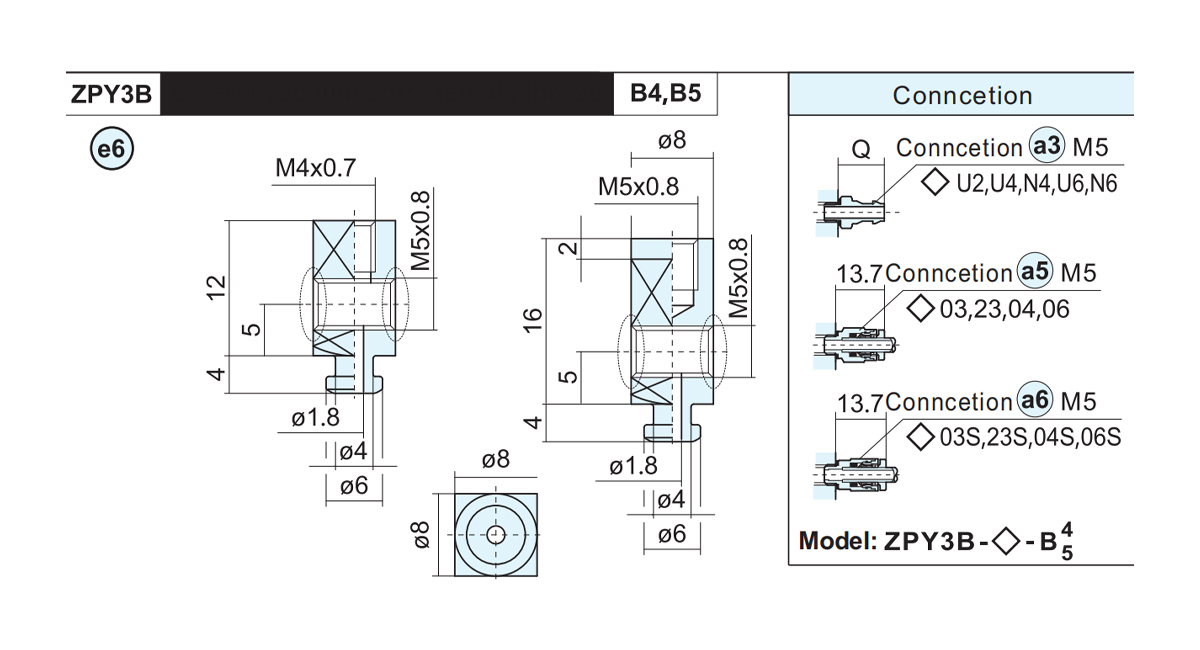

    Numéro de pièce de l'adaptateur Poids Tampon applicable
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

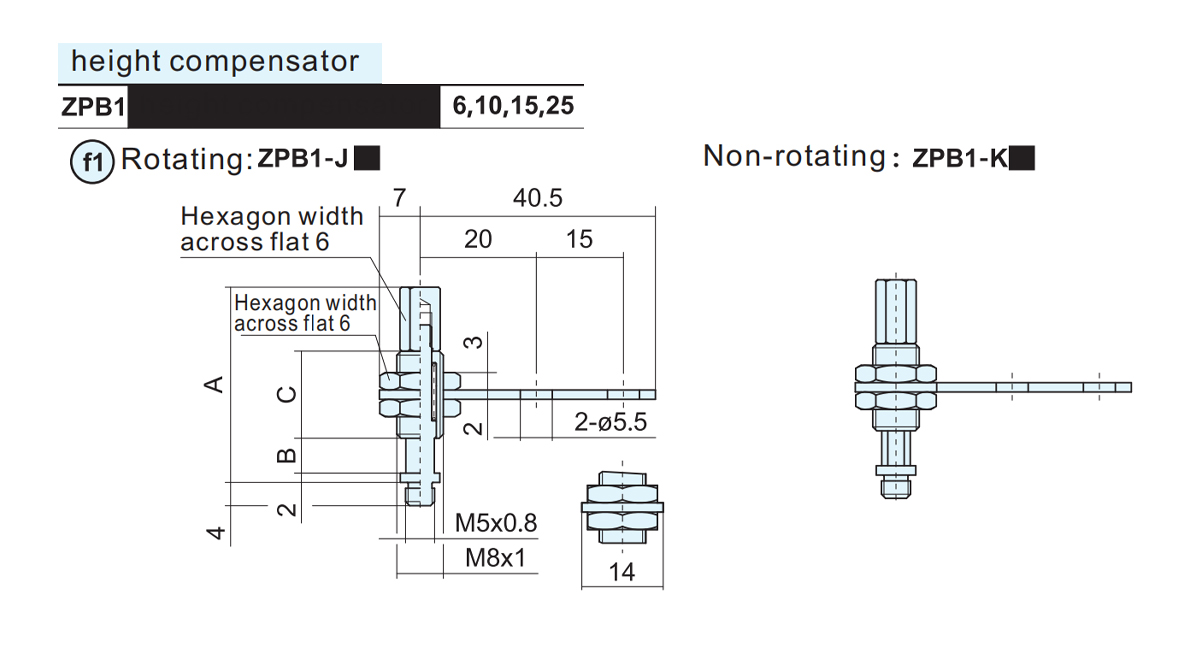

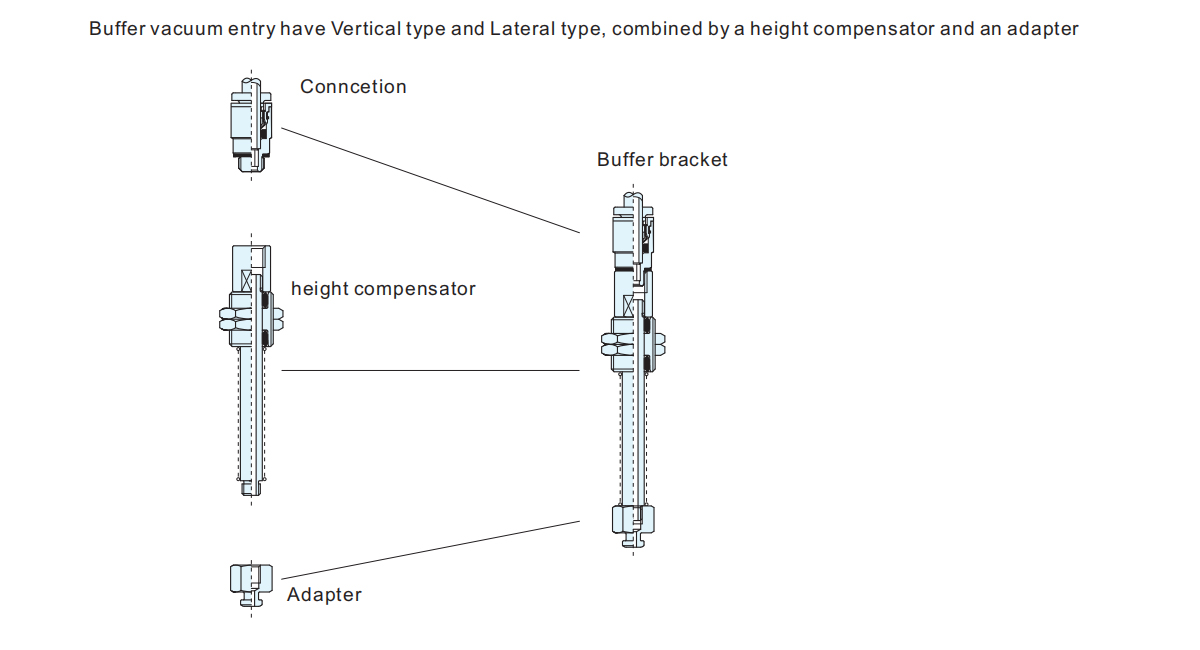

    Modèle A B C ●Poids
    J K
    ZPB1-•6 34 6 15 22.8 22.3
    ZPB1-•10 66 10 43 29.7 28.6
    ZPB1-•15 71 15 30.8 30.2
    ZPB1-•25 81 25 32.1 31.9

    Type de compensateur de hauteur : rotatif (J), non rotatif (K)

    ■Course du tampon (mm):6,10,15,25

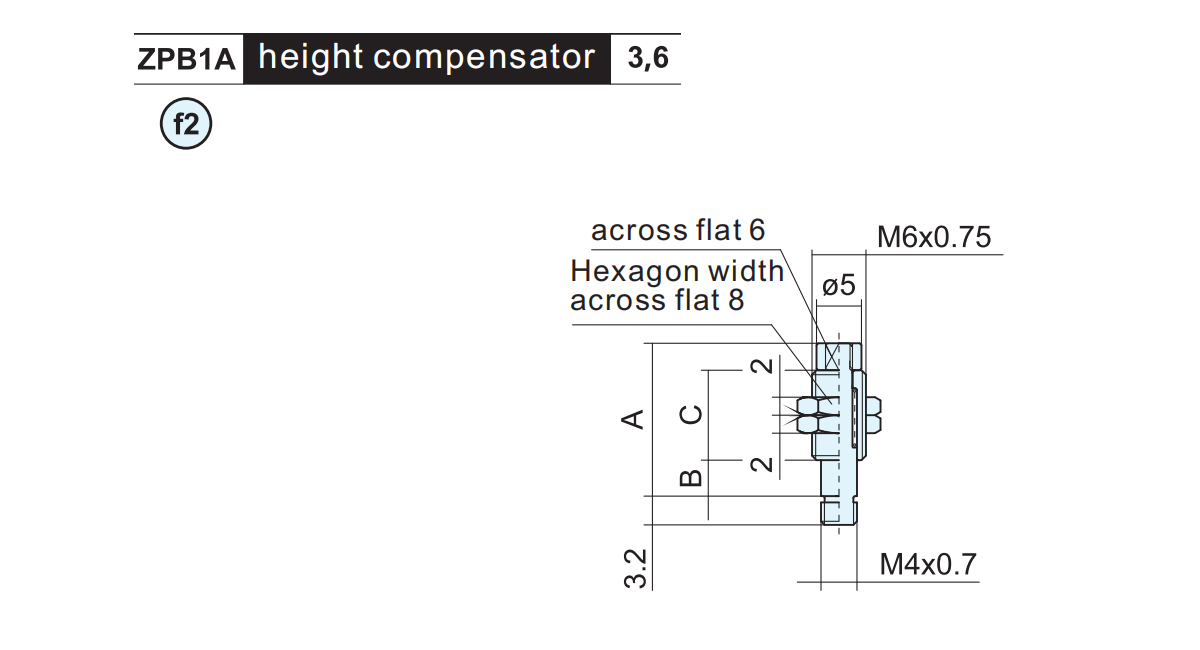

    Modèle A B C Poids
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    Modèle A B C ●Poids
    J K

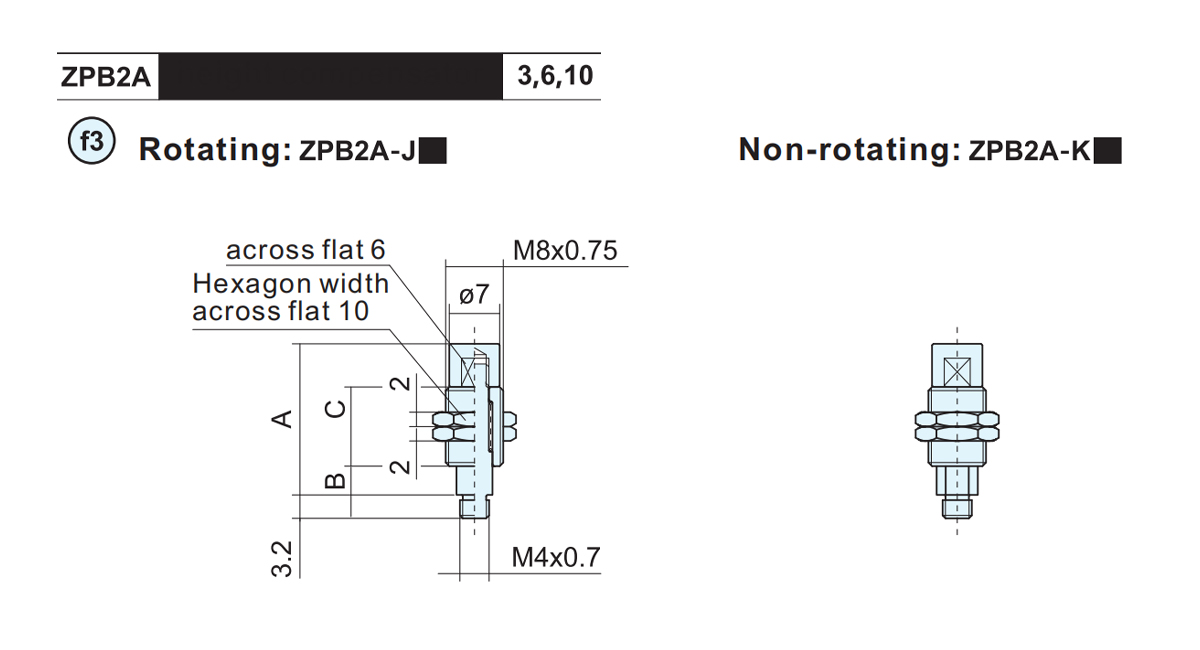

    ZPB2A-•3 21.5 4 11 7.2 7.2
    ZPB2A-•6 28 7 14.5 8.8 8.5
    ZPB2A-•10 38 11 20.5 11.2 9.3

    Type de compensateur de hauteur : rotatif (J), non rotatif (K)

    ■Course tampon : 3,6,10

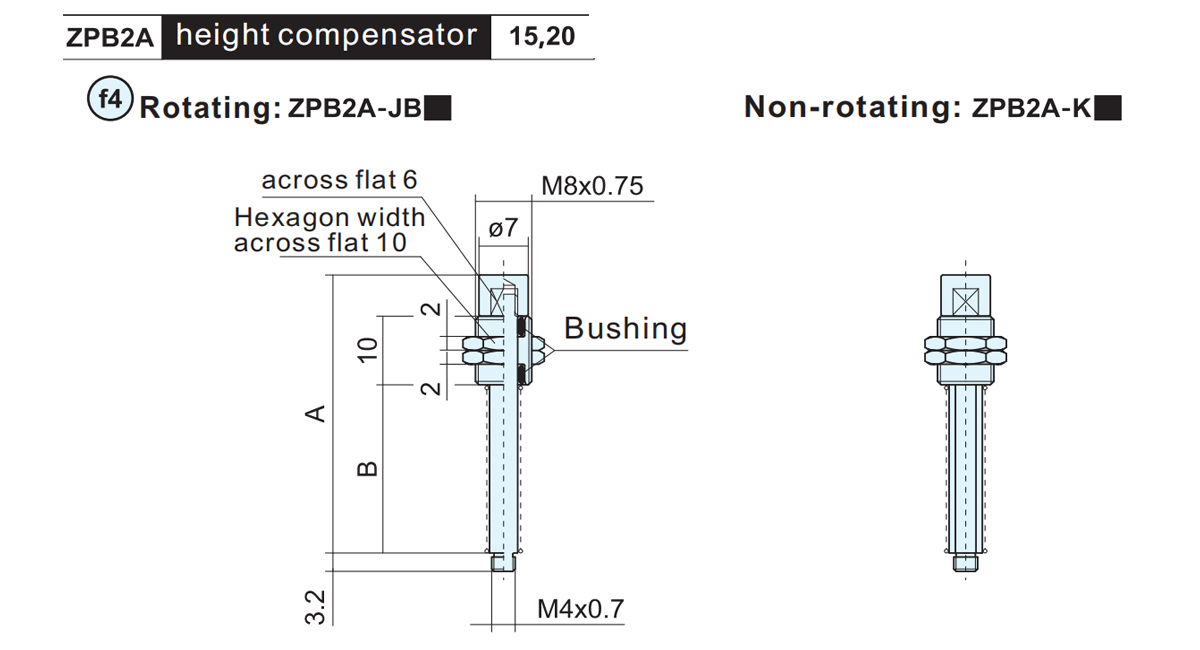

    Modèle A B ●Poids
    JB K
    ZPB2A-•15 41 24.5 8 10
    ZPB2A-•20 48.5 32 8.7 11.1

    Type de compensateur de hauteur : rotatif (J), non rotatif (K)

    ■Course du tampon : 15,20

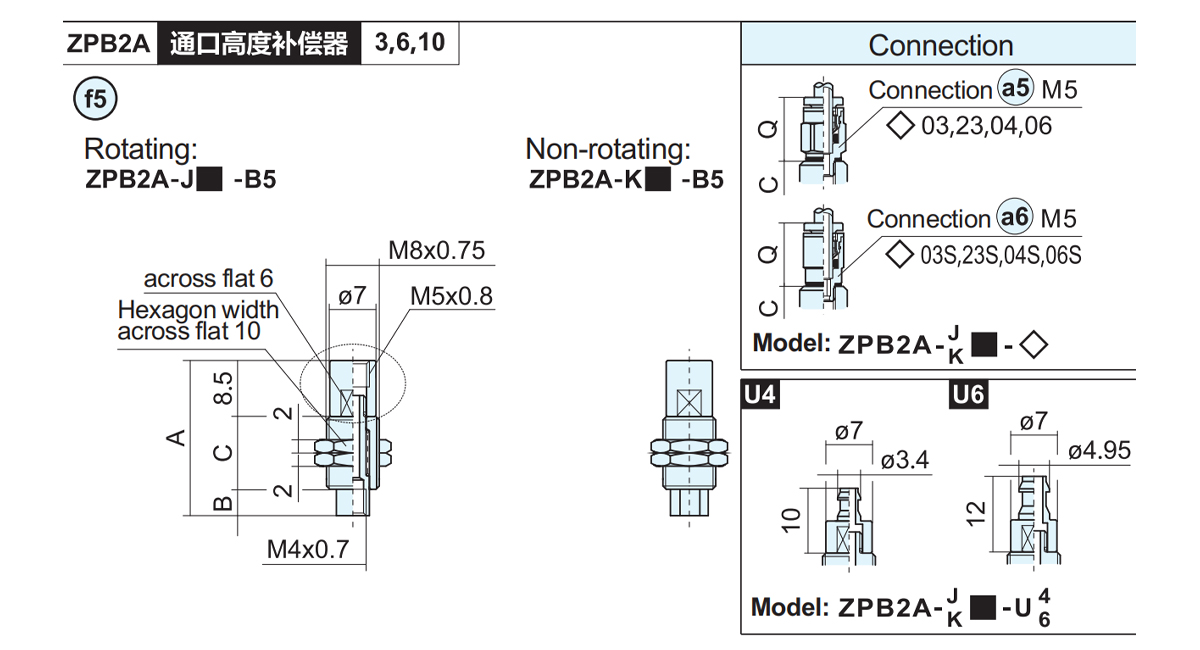

    Modèle A B C ●Poids
    J K
    ZPB2A-•3-B5 23.5 4 11 6.4 6.2
    ZPB2A-•6-B5 30 7 14.5 7.7 7.4
    ZPB2A-•10-B5 40 11 20.5 9.9 9.3

    Type de compensateur de hauteur : rotatif (J), non rotatif (K)

    ■Course tampon : 3,6,10

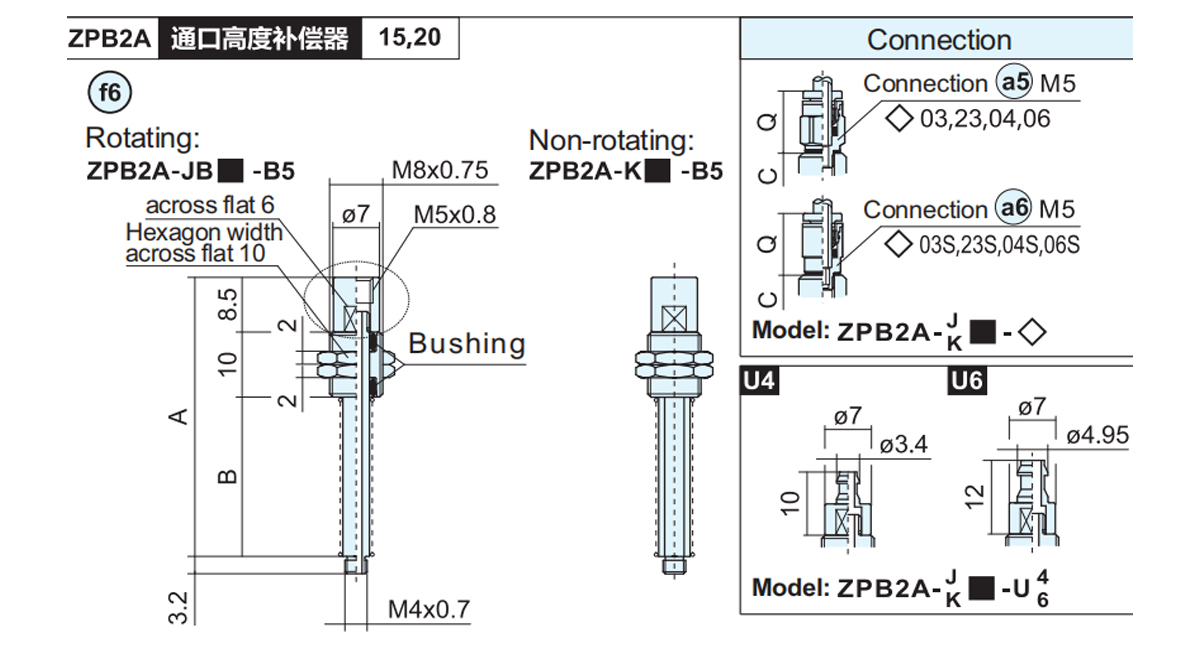

    Modèle A B ● Poids
    JB K
    ZPB2A-•15-B5 43 24.5 8.1 10.1
    ZPB2A-•20-B5 50.5 32 8.7 11.3
    ●Type de compensateur de hauteur : Rotatif (J), Non rotatif (K) □Course du tampon : 15,20

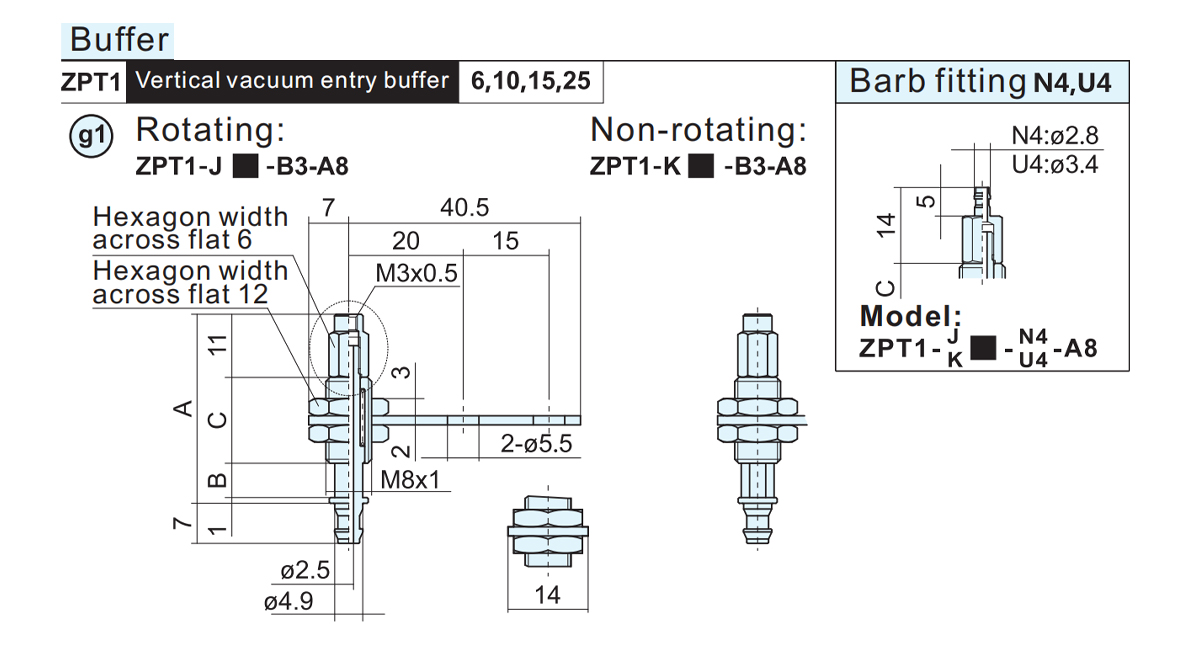

    Modèle A B C ●Poids Bloc applicable
    J K
    ZPT1-•6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-•10-B3-A8 65 10 43 26.7 25.1
    ZPT1-•15-B3-A8 70 15 27 28.7
    ZPT1-•25-B3-A8 80 25 28.2 28.9
    Type de compensateur de hauteur : rotatif (J), non rotatif (K) ■ Course du tampon (mm) : 6,10,15,25

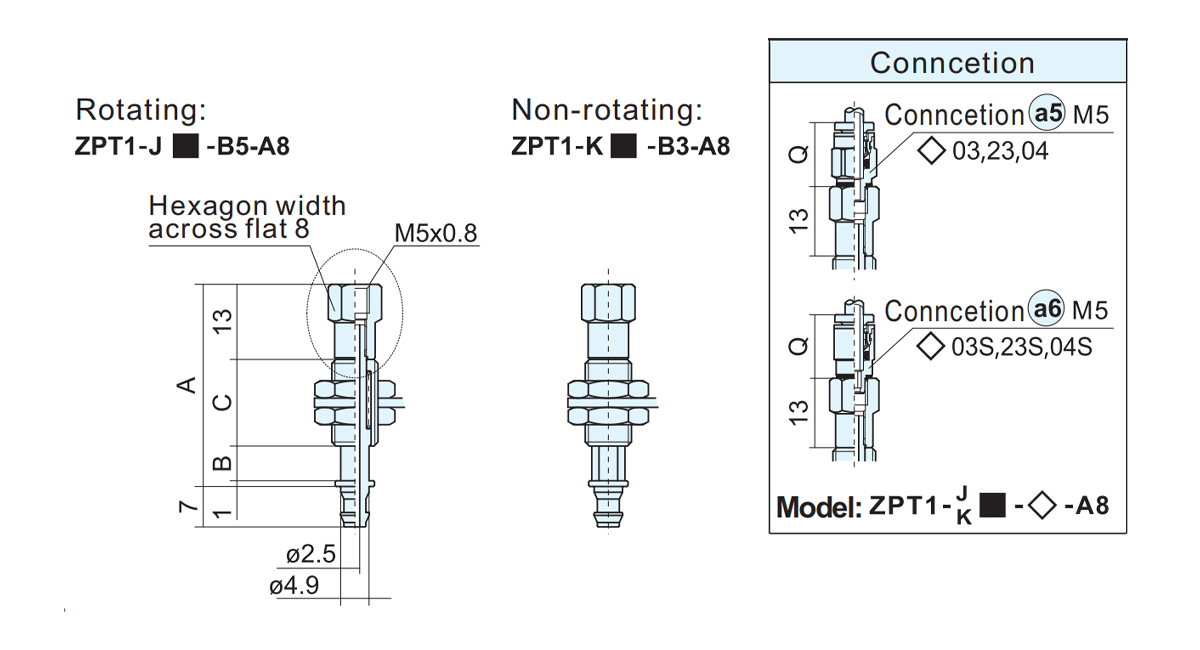

    Modèle A B C ●Poids Bloc applicable
    J K
    ZPT1-•6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-•10-B5-A8 67 10 43 28.6 28.9
    ZPT1-•15-B5-A8 72 15 28.9 29.1
    ZPT1-•25-B5-A8 82 25 30.4 30.6

    Modèle A B C Poids Bloc applicable
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Course du tampon : 3,6

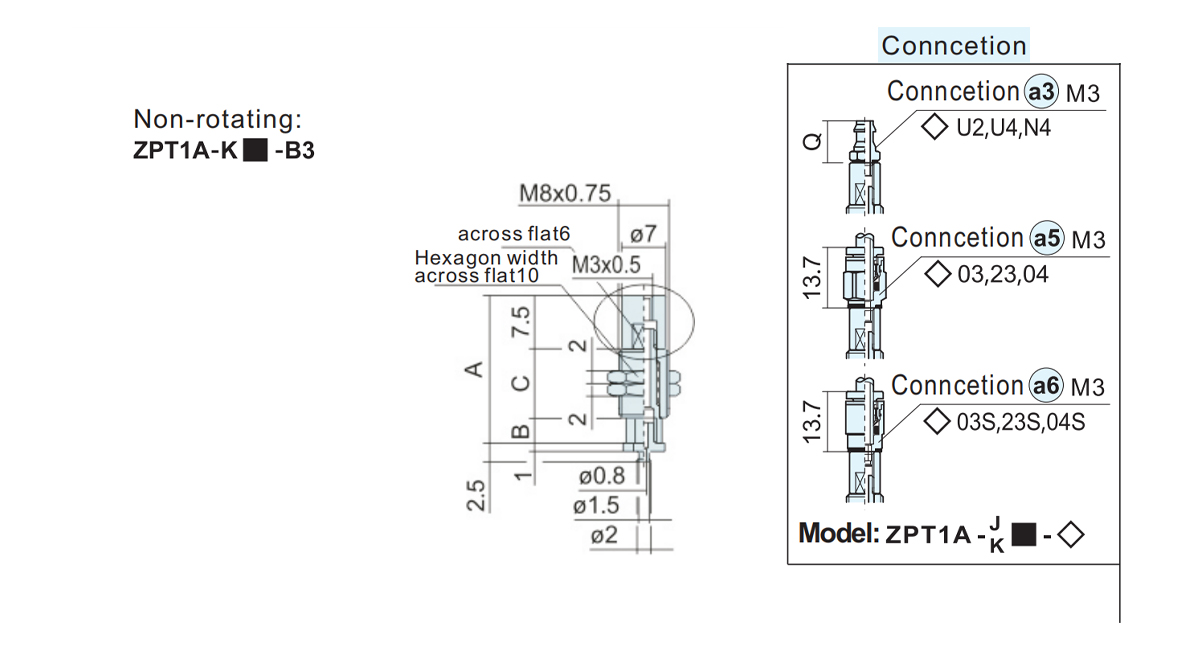

    Modèle A B C Poids Bloc applicable
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
