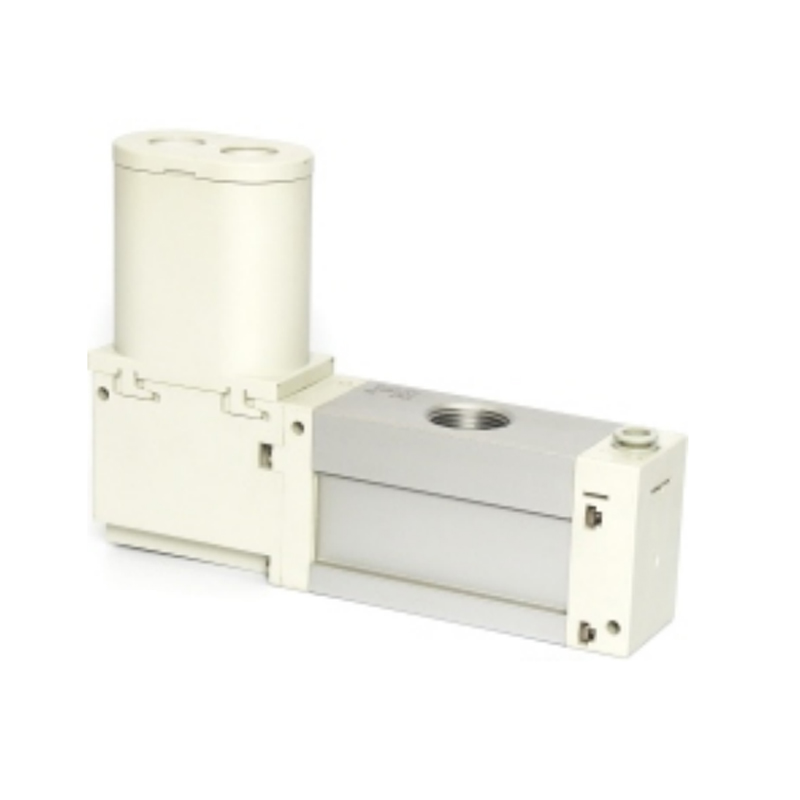

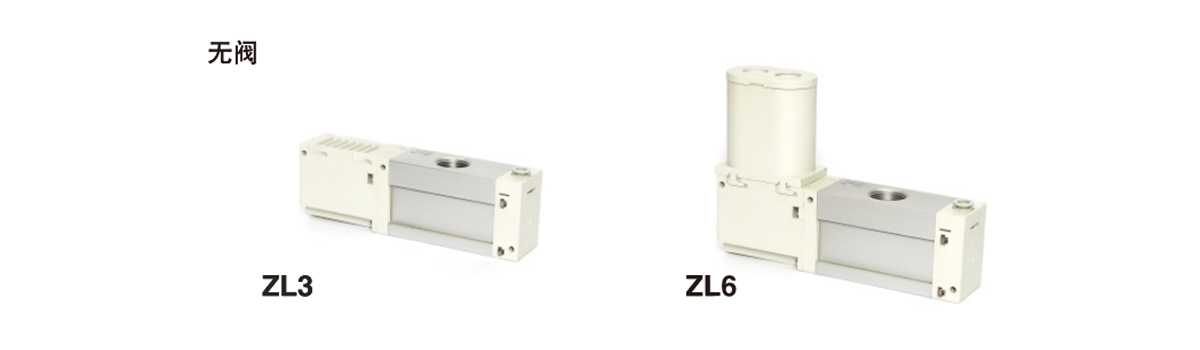

Éjecteur de vide à plusieurs étages série ZL3/ZL6

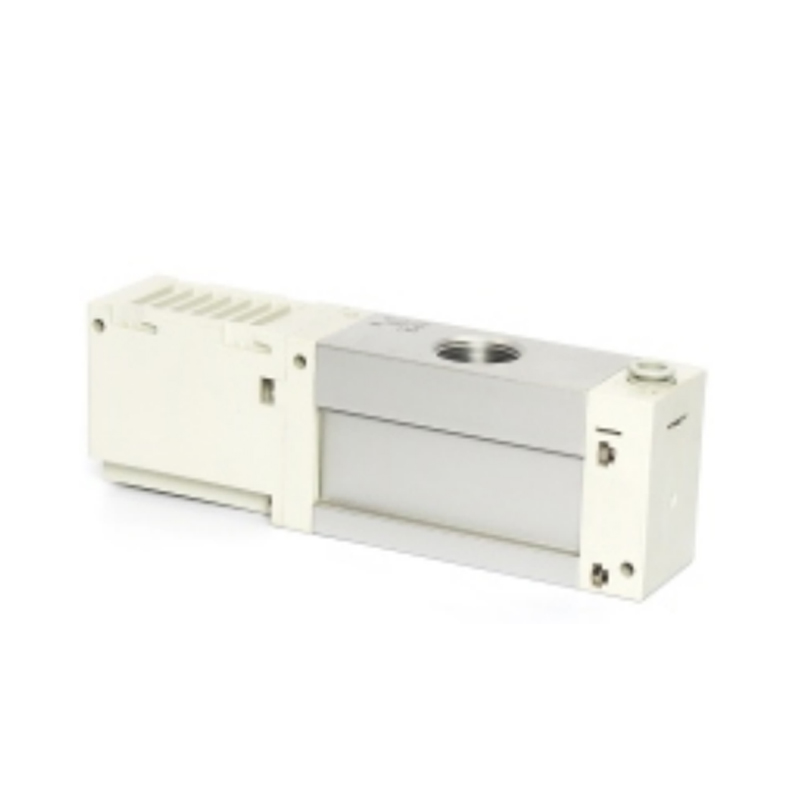

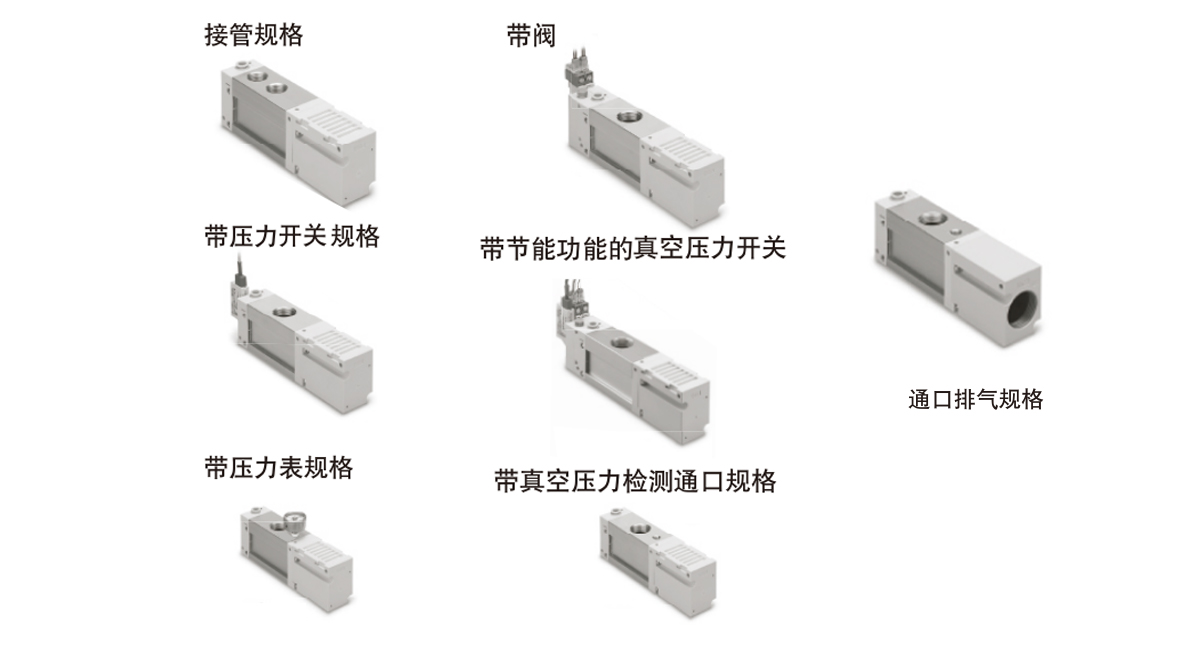

L'éjecteur de vide à plusieurs étages série ZL3/ZL6 est une unité de génération de vide modulaire construite sur le principe du Venturi à plusieurs étages. Il est conçu pour les scénarios dans lesquels une pression négative stable doit être générée rapidement dans l'automatisation industrielle et convient pour saisir, adsorber ou fixer diverses pièces.

• Conception de structure en plusieurs étapes

La structure du tube Venturi de la série est adoptée pour réaliser la conversion étape par étape de l'énergie de l'air comprimé. Le flux d'air est étendu en plusieurs étapes pour amplifier l'effet de vide étape par étape. Par rapport à la structure à un étage dans les mêmes conditions de source d'air, elle peut produire une capacité d'aspiration plus élevée ou réduire la consommation d'air comprimé.

• Optimisation de la stabilité du vide

Le canal d'écoulement interne est spécialement optimisé pour supprimer les turbulences et équilibrer les fluctuations de pression à chaque niveau. Cette conception garantit un niveau de vide stable lors d'un travail continu ou de légers changements de charge, réduisant ainsi le risque de desserrage de l'objet aspiré.

• Adaptation flexible des conditions de travail

Les composants principaux ont une large plage de tolérance de débit et sont compatibles avec différentes contre-pressions d'échappement et conditions de fuite. Il est particulièrement adapté aux opérations d'adsorption de pièces non standard présentant des surfaces poreuses, des courbures complexes ou des traces de perméabilité à l'air.

• Caractéristiques de réponse rapide

La cavité de pré-compression et le canal d'écoulement à faible inertie coopèrent pour obtenir l'établissement et la libération d'un vide d'une milliseconde. Il répond aux exigences d'application de démarrage et d'arrêt fréquents dans un rythme d'automatisation à grande vitesse et réduit le temps d'attente du cycle.

• Intégration de fonctions modulaires

Le corps principal réserve une interface de chemin de gaz standard et une structure de positionnement d'installation pour prendre en charge l'intégration rapide d'un vacuostat, d'une unité de filtre ou d'un composant de silencieux. Les modules fonctionnels peuvent être configurés de manière flexible en fonction de la complexité du système afin de réduire la complexité globale du pipeline.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Éjecteur à vide à plusieurs étages série ZL1

  • ZL3 ZL6
    Modèle ZL3M□□ ZL3H□□ Modèle ZL6M□□ ZL6H□□
    Diamètre de la buse [mm] 1.9 1.5 Diamètre de la buse [mm] 1,9 × 2 1,5×2
    Pression d'alimentation standard [MPa] 0.35 0.50 Pression d'alimentation standard [MPa] Sans vanne 0.35 0.50
    Pression de vide maximale [kPa] Remarque 1) -91 -93 Avec vanne 0.37 0.52
    Débit d'admission maximal [L/min (ANR)] 280 Pression de vide maximale [kPa] Remarque 1) -91 -93
    300 Débit d'inhalation maximal [L/min (ANR)] 580
    Consommation d'air [L/min (ANR)] 150 135 Spécifications de reprise/ventilation 600
    Plage de pression d'alimentation [MPa] 0,2～0,6 Consommation d'air [L/min (ANR)] 300 270
    Plage de température de fonctionnement [°C] -5 à 50 (pas de gel ni de condensation) Plage de pression d'alimentation [MPa] 0,2～0,6
    Fluide de fonctionnement Aérien Plage de température de fonctionnement [℃] -5 à 50 (pas de gel ni de condensation)
    Résistance aux vibrations [m/s²] Remarque 2) 20 Fluide de fonctionnement Aérien
    Résistance aux chocs [m/s²] Remarque 3) 100 Résistance aux vibrations [m/s²] Remarque 2) 20
    Résistance aux chocs [m/s²] Remarque 3) 100
    Note 1) Valeurs obtenues dans les conditions de mesure de notre société à une pression d'alimentation standard. Ces valeurs peuvent varier en fonction de la pression atmosphérique (climat, altitude...) ou des méthodes de mesure.
    Note 2) 10 à 500 Hz, 2 heures dans chacune des directions X, Y et Z (pas d'alimentation, valeurs initiales).
    Note 3) 3 fois dans chacune des directions X, Y et Z (pas d'alimentation, valeurs initiales).

    Spécifications de la vanne d'alimentation et de la vanne de rupture
    Modèle ZL3-JSY3140
    Temps de réponse (à 0,5 MPa) Moins de 27 ms Note 1)
    Fréquence de fonctionnement maximale 5Hz
    Fonctionnement manuel Type poussoir non verrouillable
    Tension nominale de la bobine DC24V
    Fluctuation de tension admissible ±10 % de la tension nominale
    Consommation d'énergie 0,4W

    Spécifications du manomètre
    Modèle GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Unité de pression kPa inHg et psi sont utilisés ensemble pour indiquer
    Plage de pression -100～100kPa -30 pouces Hg ~ 14 psi
    Fil de connexion R1/8 NPT1/8
    Précision Côté vide ±3 % F.S., côté pression positive ±5 % F.S.
    Poids 30g

    Bruit d'échappement (valeur de référence)
    Modèle ZL3 ZL6
    Bruit d'échappement [dB(A)] 68

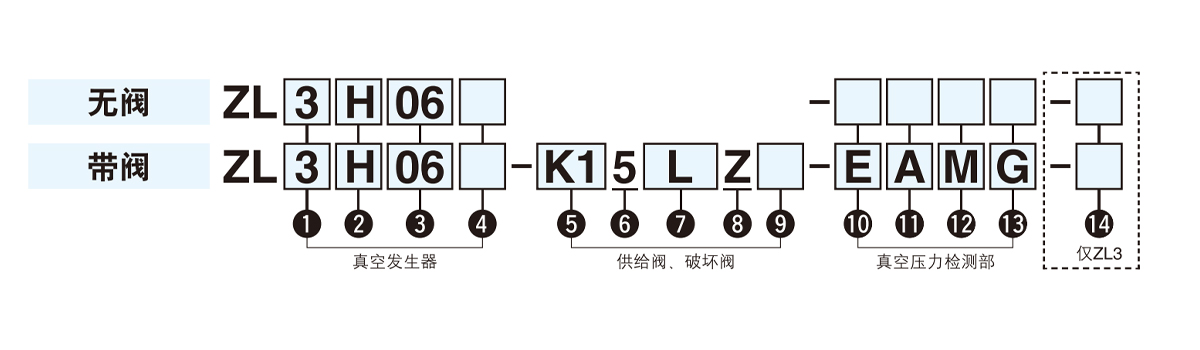

  • ① Débit d'admission maximum ② Pression d'alimentation standard ④Spécifications d'échappement ⑦Méthode de sortie de fil
    3 300L/min (ANR)※1 H 0,50MPa Non marqué Pot d'échappement Type de douille en forme de L
    6 600L/min (ANR)※1 P Échappement ouvert
    ※1 Lors du raccordement des tuyaux et de la ventilation

    L : longueur du fil 0,3 m

    ③ Taille du port de vide (2/V)/port d'alimentation (1/P) adapté au diamètre extérieur du tuyau
    Marque Évent sous vide (2/V) Alimentation (1/P) Par le port
    06 RC3/4 Connecteur droit 8 mm
    04 2×Rc1/2 (spécifications du tuyau de sous-distribution)
    06L G3/4 Connecteur coudé 8 mm
    04L 2 × G1/2 (spécifications du tuyau de dérivation)
    ⑤Combinaison de vanne d'alimentation et de vanne de rupture ⑩Département d'essais de pression sous vide
    K1 Vanne d'alimentation (N.C.), vanne de coupure (N.C.) Non marqué Aucun
    ⑥Tension nominale GN Avec port de test de pression sous vide (G) :
    5 DC24V
    G Manomètre
    ⑧ Voyant lumineux et circuit de protection contre les surtensions
    Z Avec voyant lumineux et circuit de protection contre les surtensions E Vacuostat (vide 2 sorties)
    ⑨Fonctionnement manuel F Vacuostat (mixte 2 sorties)
    Non marqué Type poussoir non verrouillable

    ⑩Applicable uniquement lorsque E/F/V est sélectionné dans la section de détection de pression sous vide.
    ⑪Spécifications de sortie Uniquement applicable au ZL3
    A Collecteur ouvert NPN ⑭Articles facultatifs
    Non marqué Aucune option disponible
    B Collecteur ouvert PNP

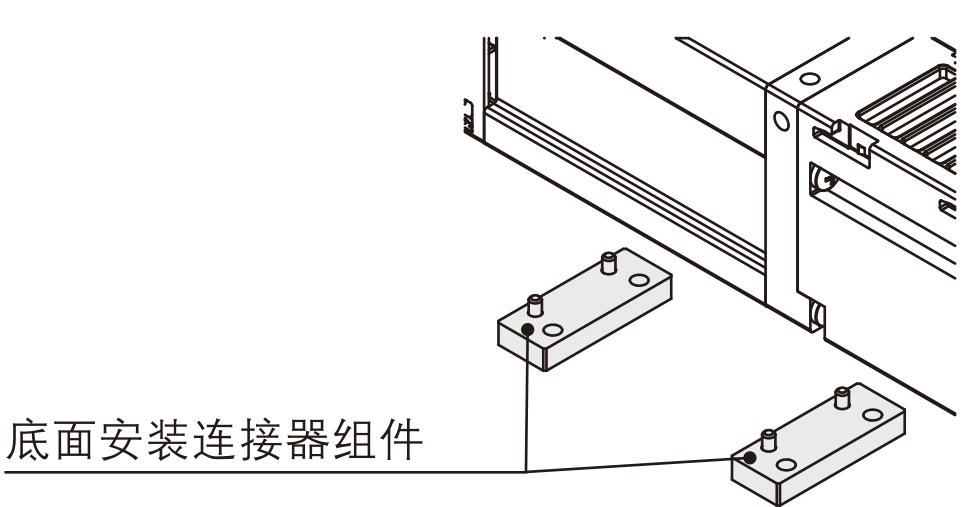

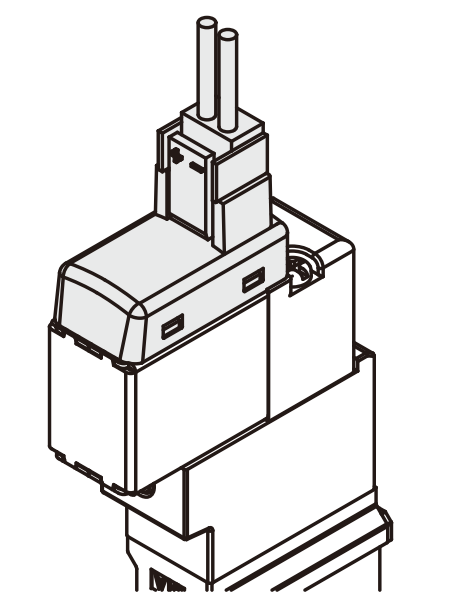

    B Ensemble de connecteurs pour montage en surface inférieure※9 (inclus dans l'emballage)
    ⑫Spécifications de l'unité

    ※9
    À assortir aux ensembles de connecteurs avec un pas de montage de vis de 27 mm sur la surface inférieure du modèle ZL212 précédent. Requis lors du remplacement du modèle ZL212 précédent avec un montage en surface inférieure. (2 pièces par jeu, comprend 4 vis). Les trous de montage latéraux sont interchangeables même sans options.

    Non marqué Avec fonction de conversion d'unité
    M Unité SI fixe (kPa)
    P Avec fonction de conversion d'unité (initial value psi)※10
    ⑬Spécifications du fil
    Non marqué Fil débranché
    G Câblage avec fiche (2 m de long) (même colis)

  • Pièces détachées

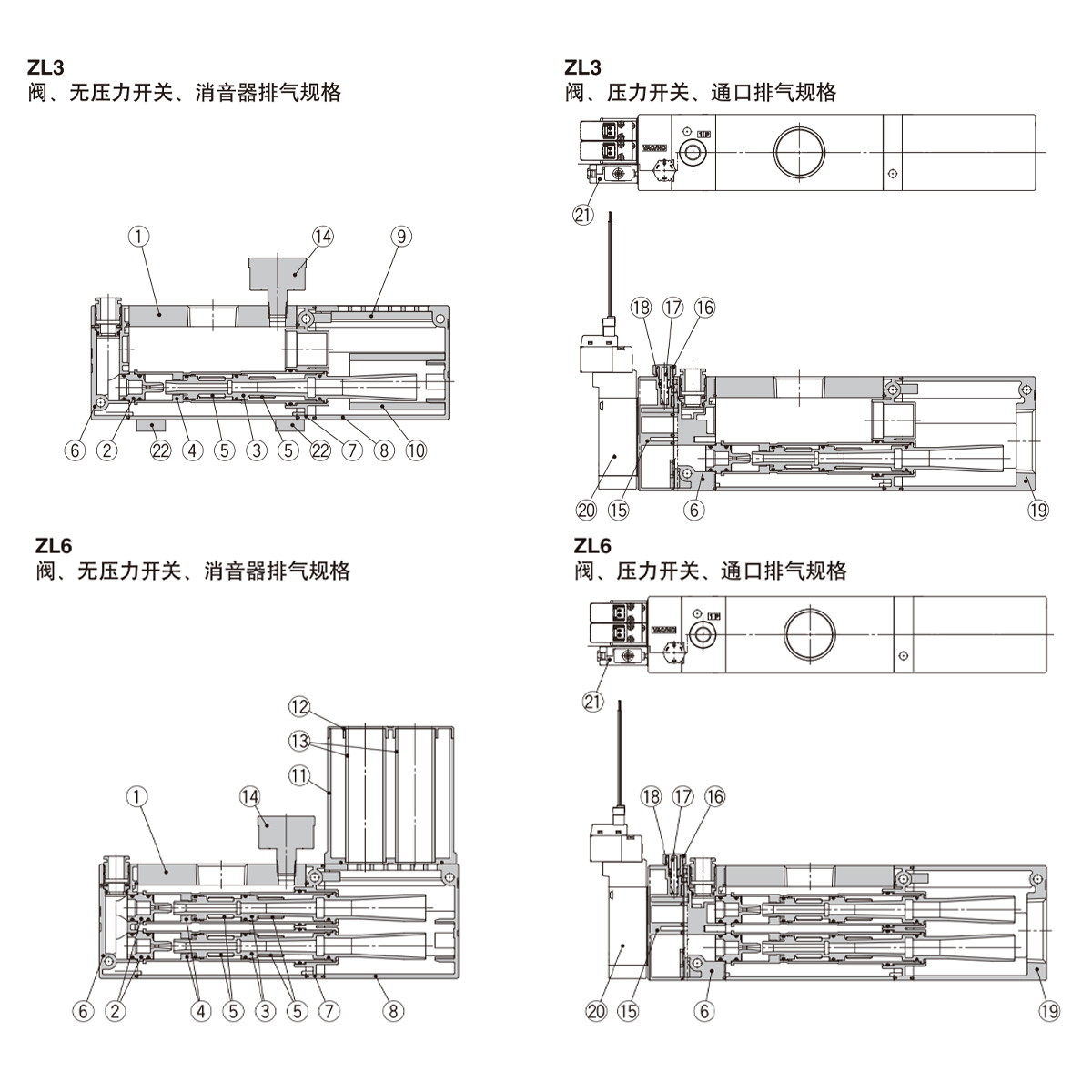

    Numéro Nom Matériel Remarque Numéro Nom Matériel Remarque
    1 Corps principal "Alliage d'aluminium
    (anodisé)"     		- 14 Manomètre - -
    15 Plaque de soupape PBT -
    2 Buse POM - 16 Volant POM -
    3 Buse Laval PBT 17 Vanne à pointeau PBT -
    4 Pièce jointe POM 18 Vanne à pointeau guide rod Laiton (nickelage chimique) -
    5 Valve unidirectionnelle FKM -
    6 Connecteur avant PBT - 19 Bloc traversant Alliage d'aluminium (traité au chrome, revêtu) -
    7 Connecteur arrière PBT -
    8 Coque de silencieux 1 PBT - 20 Soupape d'alimentation, soupape de rupture - -
    9 Matériau du silencieux 1 Résine 21 Pressostat à vide - -
    10 Matériau du silencieux 2 Tissu non tissé 22 Ensemble de connecteur de montage inférieur Laiton (nickelage chimique) -
    11 Coque de silencieux 2 PBT - -
    12 Cache silencieux POM 23 Matériel d'étanchéité (joints toriques, etc.) HNBR/NBR -
    13 Matériau du silencieux 3 Tissu non tissé (Non amovible, l'ensemble silencieux doit être remplacé) 24 Vis d'assemblage Acier (chromate trivalent) -
    - - - -

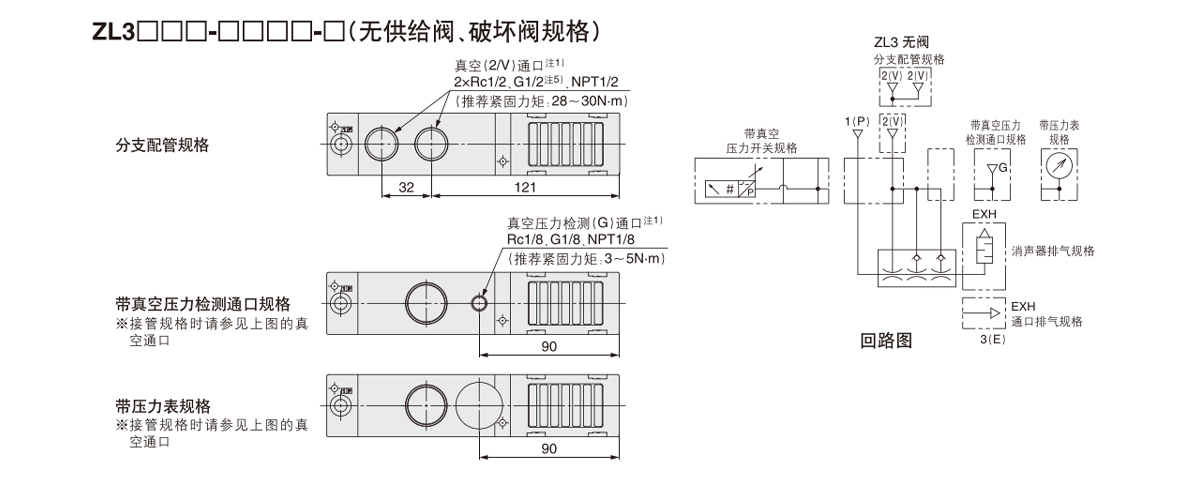

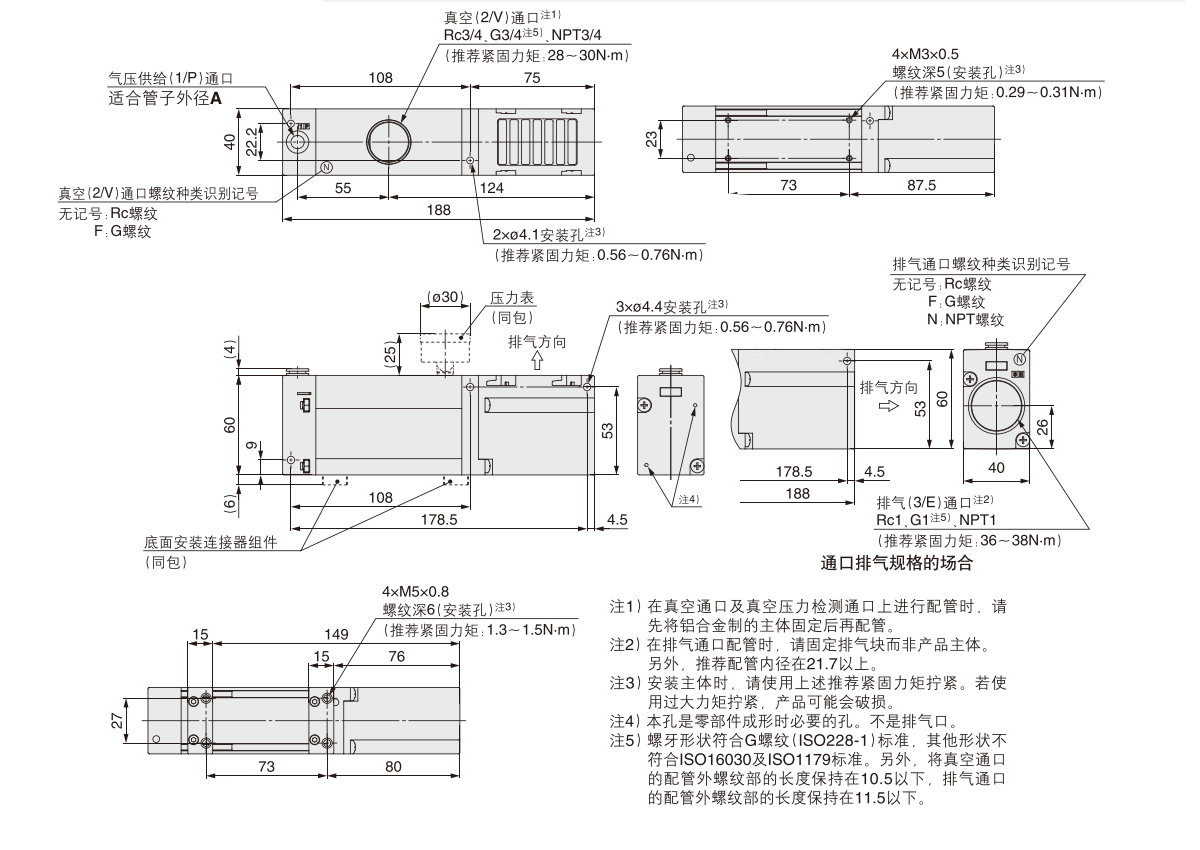

    Le port d'alimentation en pression d'air (1/P) est adapté au diamètre extérieur du tuyau.
    A Couleur de la manche de libération
    ZL3[ □□ 8 Gris clair

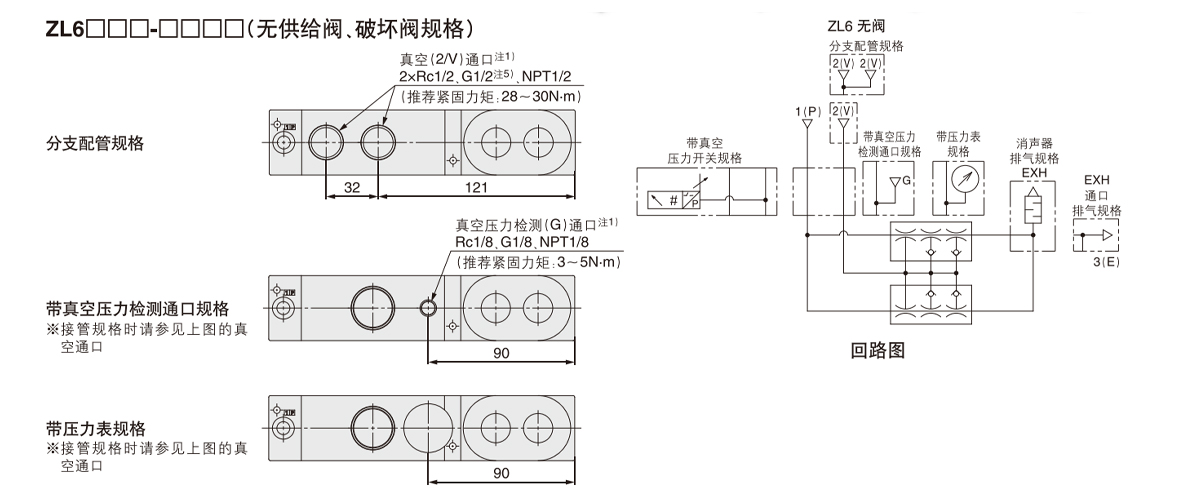

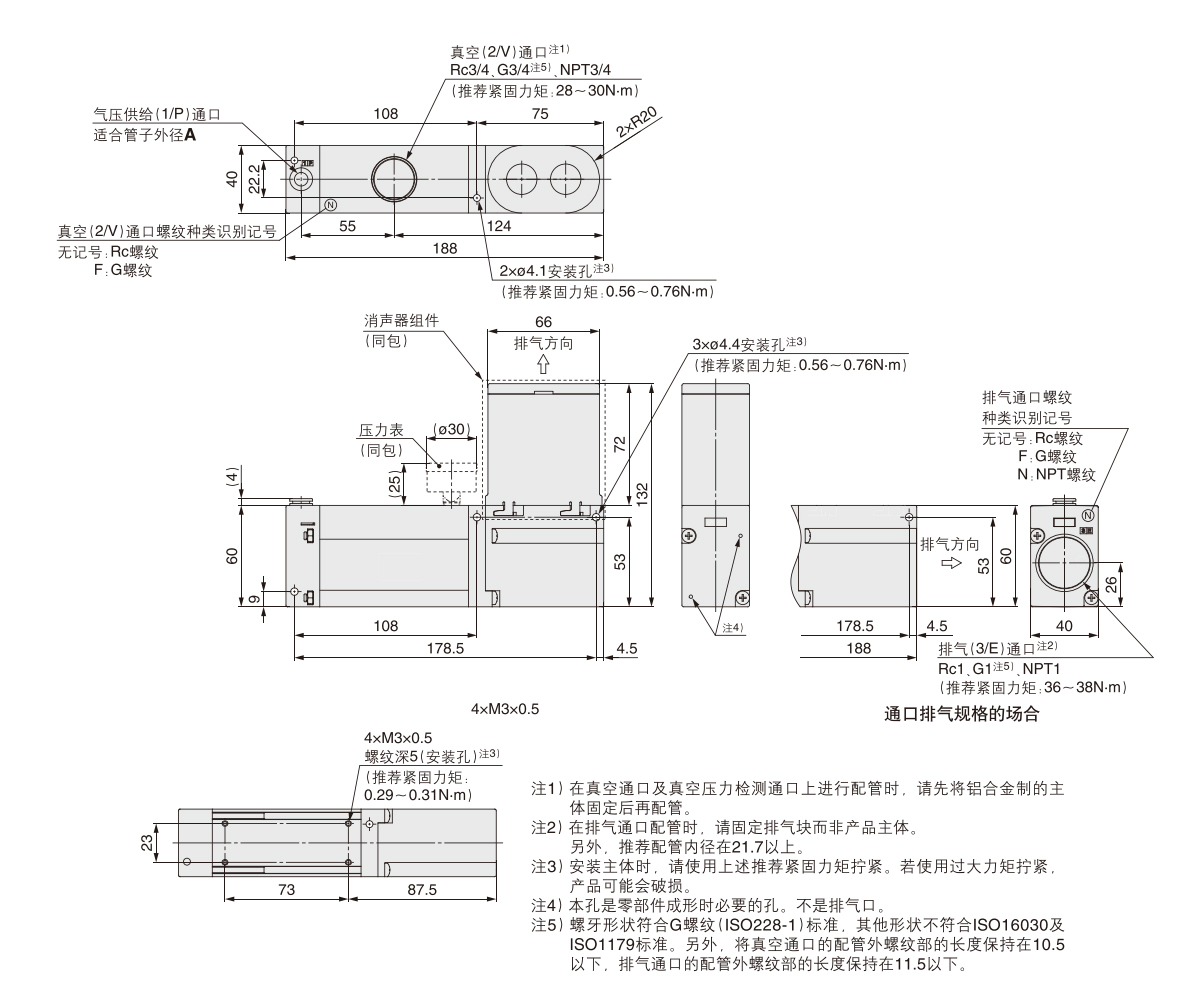

    Le port d'alimentation en pression d'air (1/P) est adapté au diamètre extérieur du tuyau.
    A Couleur de la manche de libération
    ZL6  □ 8 Gris clair
