Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125) Fournisseurs

Accueil / Produits / Composants sous vide / Ventouse sous vide / Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)

Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125) Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125) Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125) Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)
  • Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)
  • Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)
  • Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)
  • Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)
Ventouse sous vide

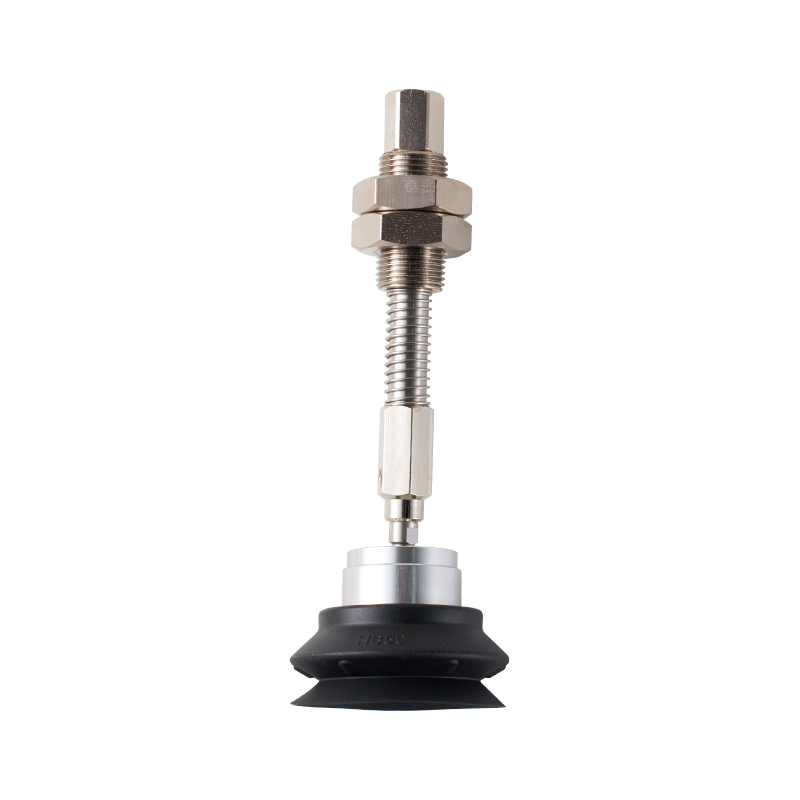

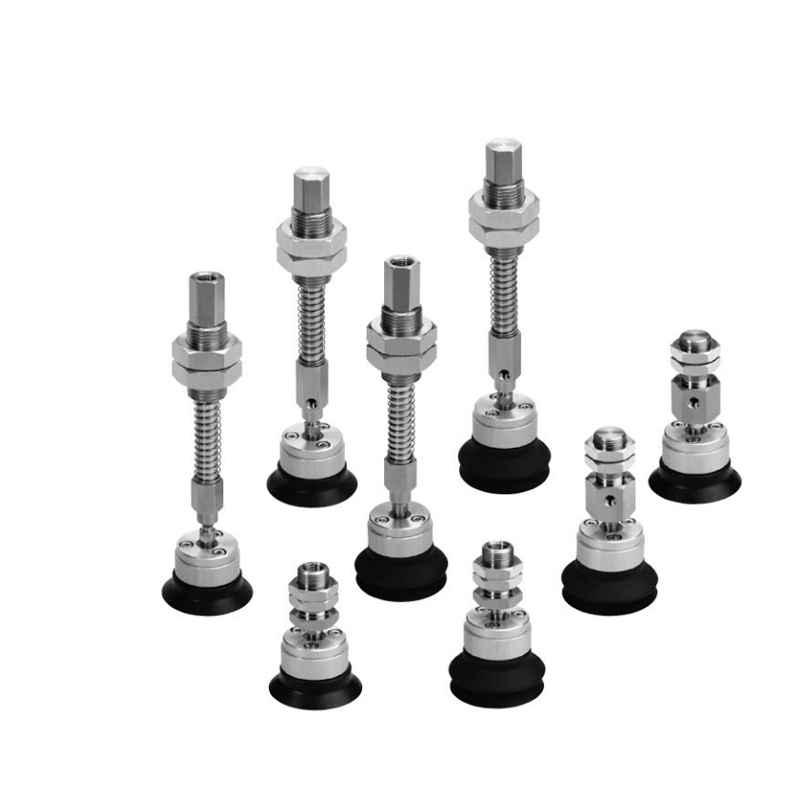

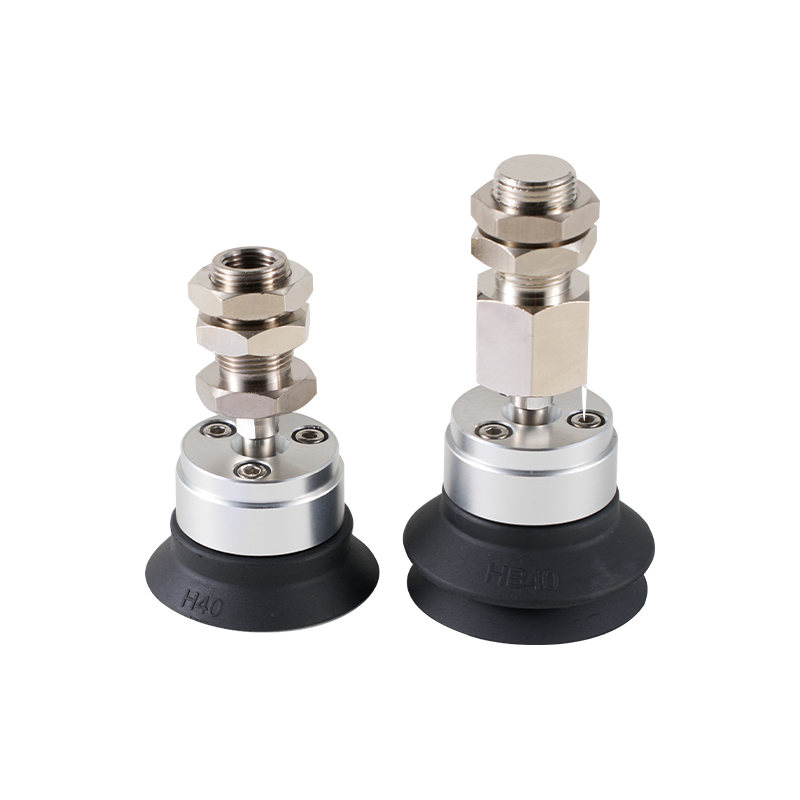

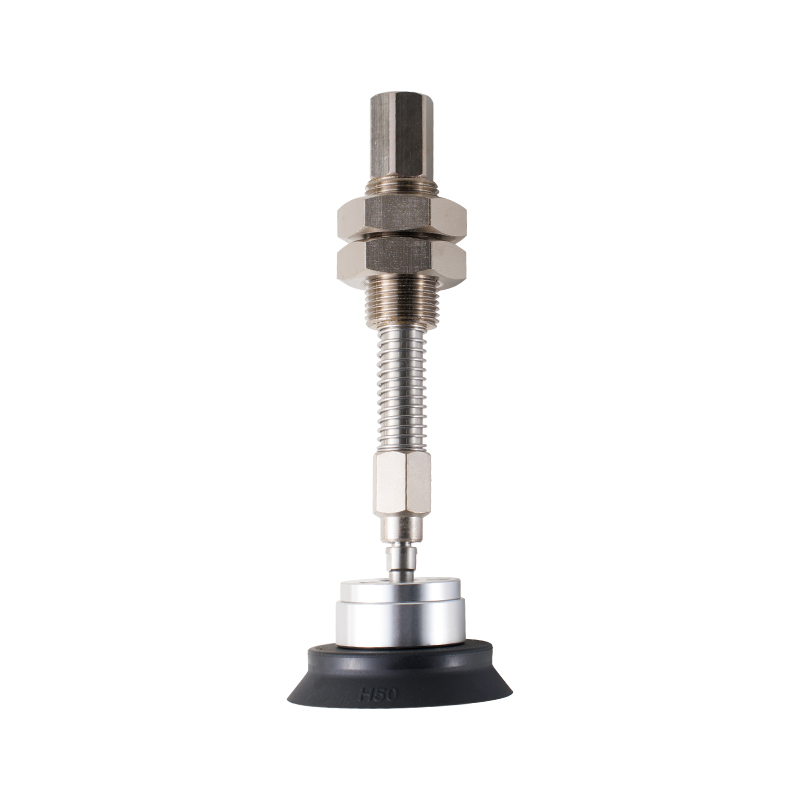

Ventouse à vide pivotante robuste série ZP2 (Ø32~Ø125)

Les ventouses à vide pivotantes robustes de la série ZP2 (Ø32 ~ Ø125) sont conçues pour les conditions de charge importante et d'inclinaison importante dans les scénarios industriels. Ils permettent un ajustement adaptatif de la surface de la pièce grâce à un mécanisme de compensation suspendu et conviennent au transfert et au positionnement de matériaux rigides tels que des tôles et des composants techniques.

Fonctionnalités principales :
Structure de rémunération dynamique
Les articulations pivotantes multidirectionnelles intégrées permettent à la ventouse d'ajuster sa posture de manière autonome dans la plage d'inclinaison de ± 15°, éliminant ainsi le risque de fuite de vide causée par la déformation de la pièce ou un écart de positionnement.

Conception renforcée robuste
Le squelette renforcé multicouche et le substrat en caoutchouc hautement résistant à la déchirure sont moulés de manière composite pour améliorer la rigidité structurelle et peuvent supporter une charge d'impact en un seul point qui dépasse 300 % des ventouses classiques.

Performances d'étanchéité globales
La structure de lèvre de rainure à diamètre variable est combinée à une bague d'étanchéité à labyrinthe pour maintenir un degré de vide stable (≥85 % de la valeur initiale) sur les surfaces complexes telles que les surfaces rugueuses et les surfaces huileuses.

Interface de réponse rapide
Canal de flux d'air pilote intégré, temps de réponse d'aspiration ≤ 0,8 s (conditions de travail standard), groupe de vannes anti-siphon intégré pour éviter les pannes de courant et les chutes de matériaux.

Système d'adaptateur modulaire
Fournit plusieurs spécifications d'interfaces d'installation telles que les filetages M6 ~ M12/brides à changement rapide, et prend en charge l'intégration plug-and-play avec l'effecteur final du robot ou le système de ferme.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Ventouse sans contact série CTB
SUIVANT :Ventouse à vide robuste série ZHP avec générateur de vide

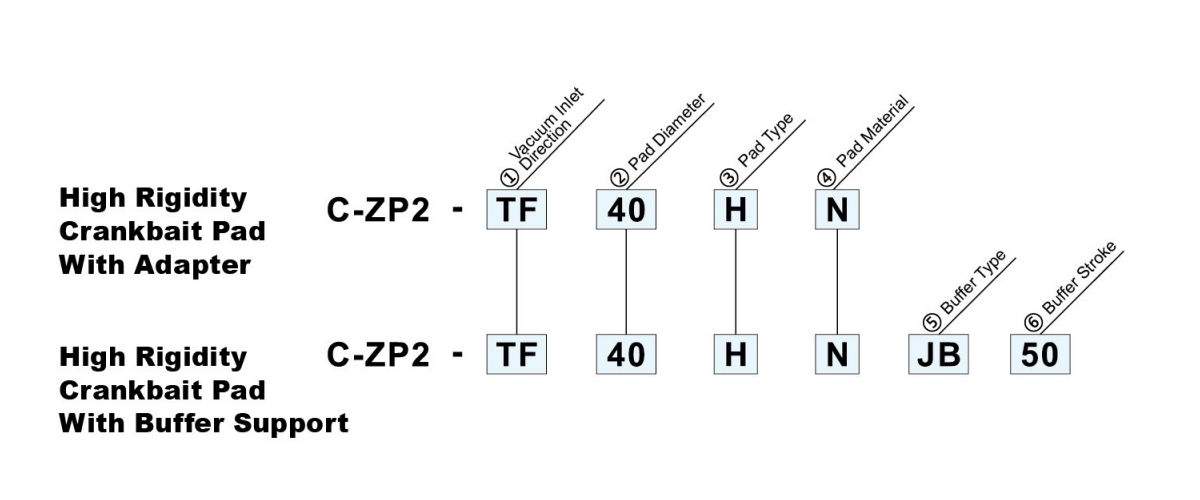

  • ①Port à vide
    Direction     		④Matériau du tampon □
    TF Verticale N NBR
    SUP Latéral S Caoutchouc de silicone
    ⑤Type de tampon
    J.B. Verticale vaccum
    entrée

    ②Diamètre du tampon (mm) O/
    ③Ruban adhésif☆     		H* Je* J* K*
    32 40 50 63 80 100 125
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125
    H Plat avec côtes ● ● ● ●
    HB 2 soufflets ● ● ● ●
    Tampon            coup 25 25   mm ● ● ● ●
    50 50   mm ● ● ● ●
    75 75   mm ● ● ● ●
    100 100    mm - - ● ●

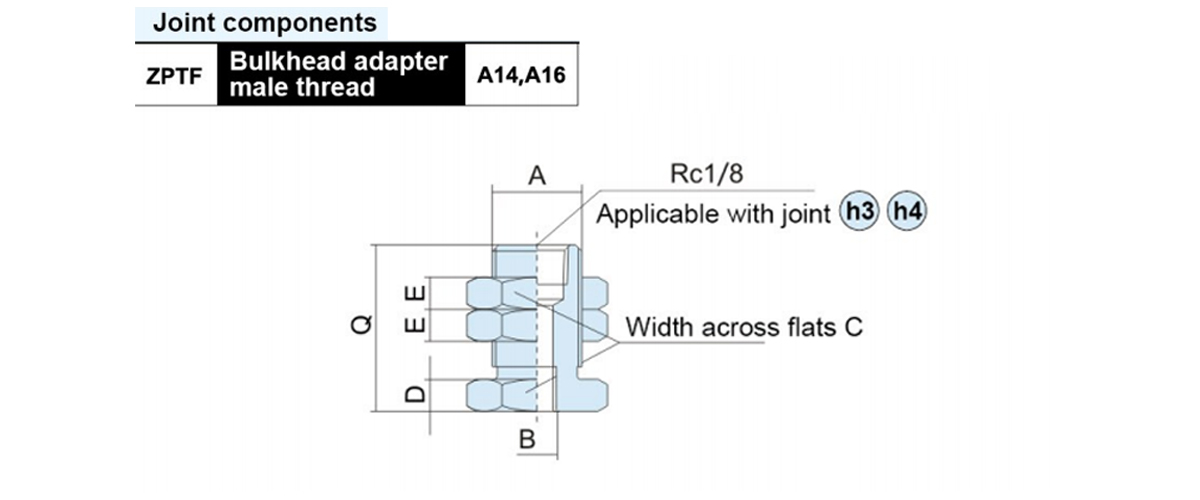

  • Mode A B C D E Q Poids (g)
    ZPTF-A14 M14×1 M6×1 19 5 5 26 42.5
    ZPTF-A16 M16 × 1,5 M10 × 1,25 22 6 6 31 62.5

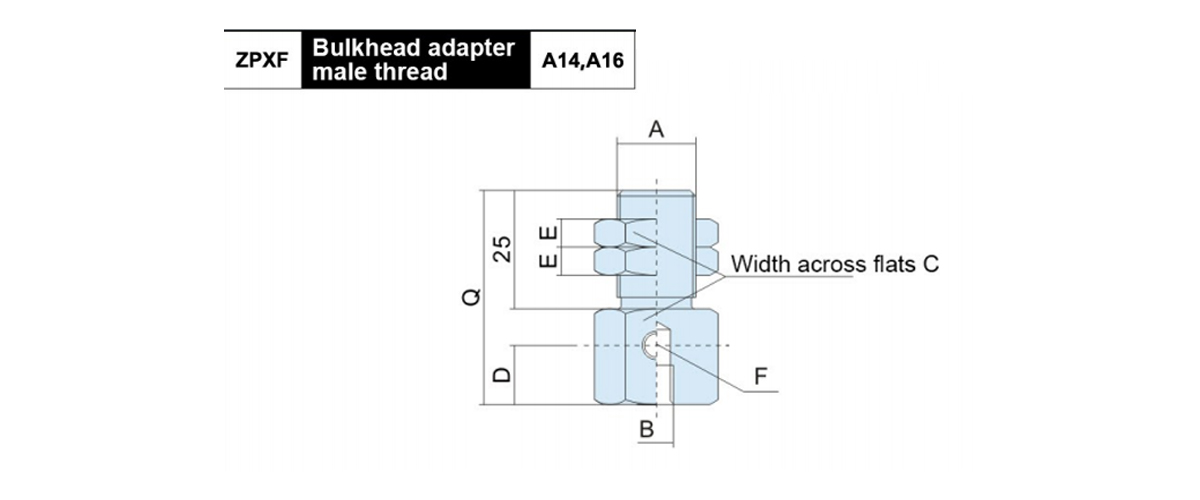

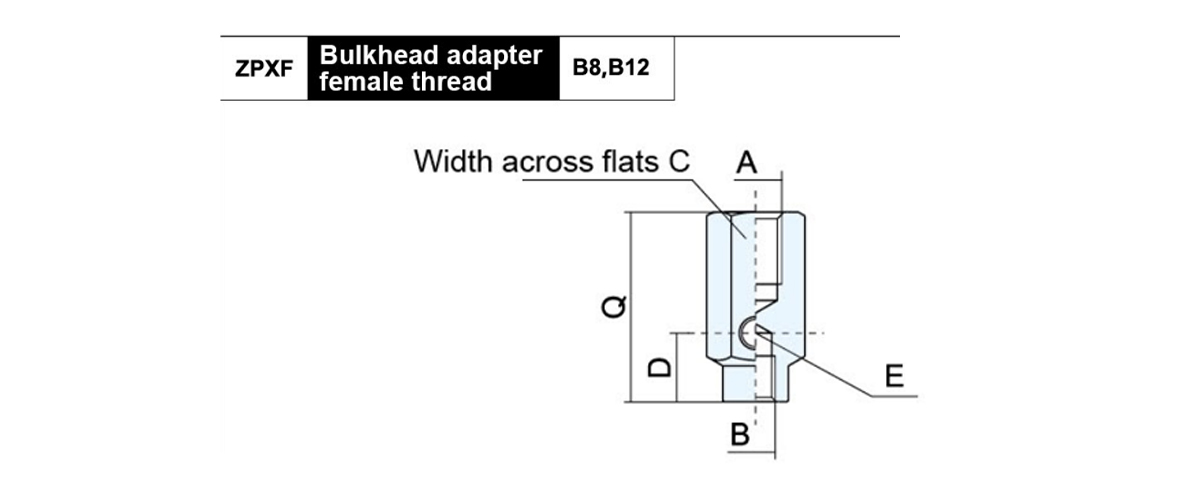

    Mode A B C D E F Q Poids (g)
    ZPXF-A14 M14×1 M6×1 19 5 5 M5 × 0,8 26 78.5
    ZPXF-A16 M16 × 1,5 M10 × 1,25 22 6 6 RC1/8 31 136.5

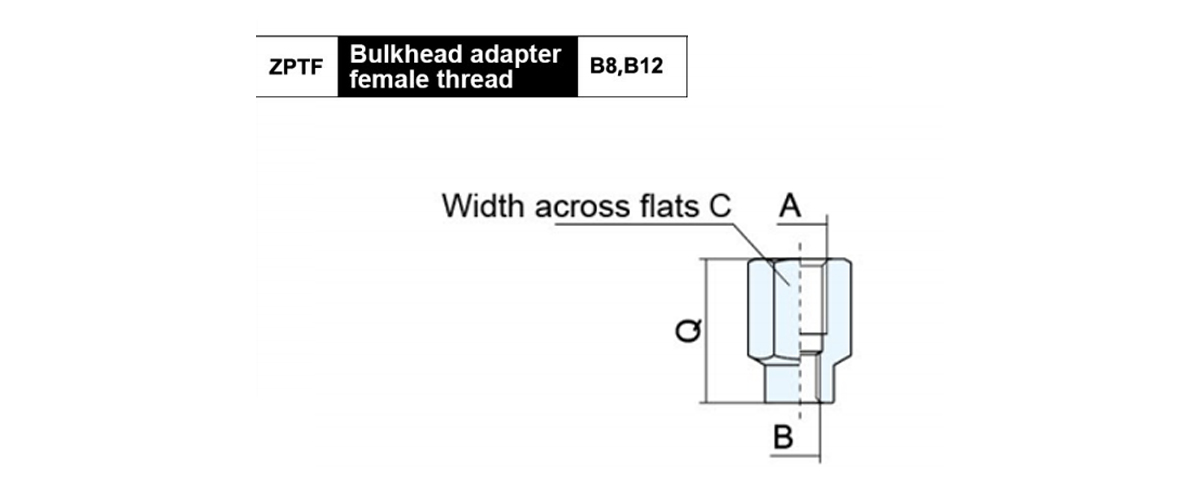

    Mode A B C Q Poids (g)
    ZPTF-B8 M8 × 1,25 M6×1 13 21 16.5
    ZPTF-B12 M12 × 1,75 M10 × 1,25 17 26 32

    Mode ØA B C ØD E F G H I J K Bloc applicable
    ZP2A-TF0 30 M14×1 3-M2,5×0,45 2 21.5 21 47.5 5 19 19 14.5 S1 S2
    ZP2A-TF1 3-M3×0,5 I1 I2
    ZP2A-TF2 50 M16 × 1,5 4-M4 × 0,7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ZP2A-TF3 70 4-M5×0,8 29.5 60.5 20 K1 K2

    Mode ØA B C ØD E F G H I J K Bloc applicable
    ZP2A-TF0 30 M14×1 3-M2,5×0,45 2 21.5 21 47.5 5 19 19 14.5 S1 S2
    ZP2A-TF1 3-M3×0,5 I1 I2
    ZP2A-TF2 50 M16 × 1,5 4-M4 × 0,7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ZP2A-TF3 70 4-M5×0,8 29.5 60.5 20 K1 K2

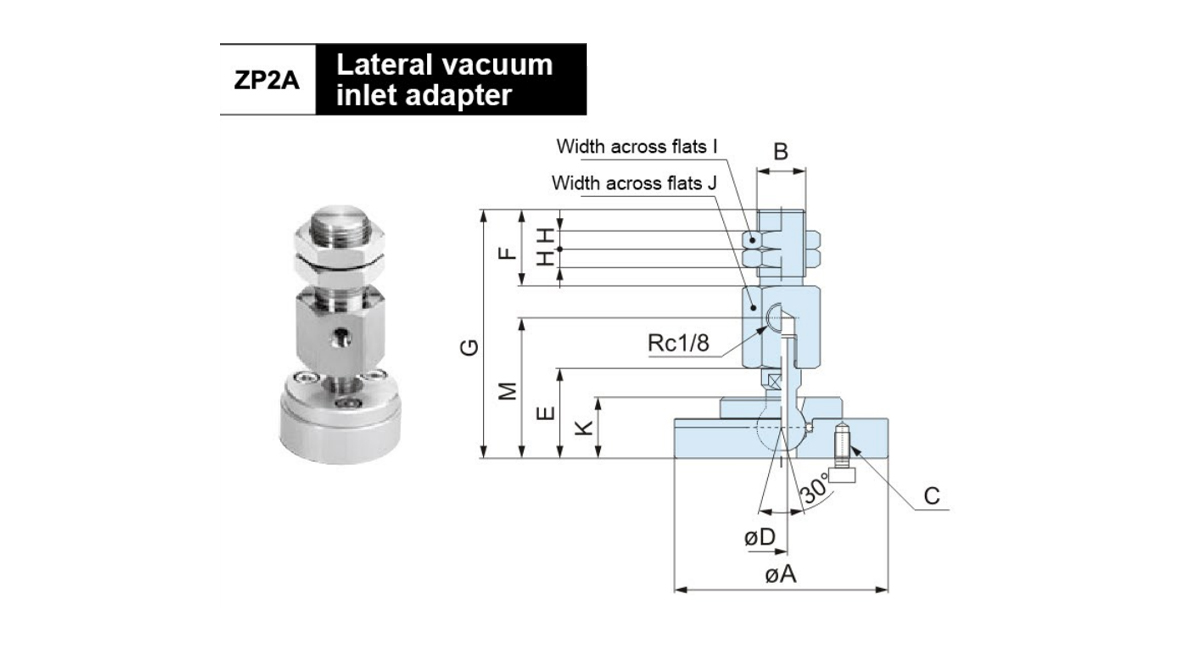

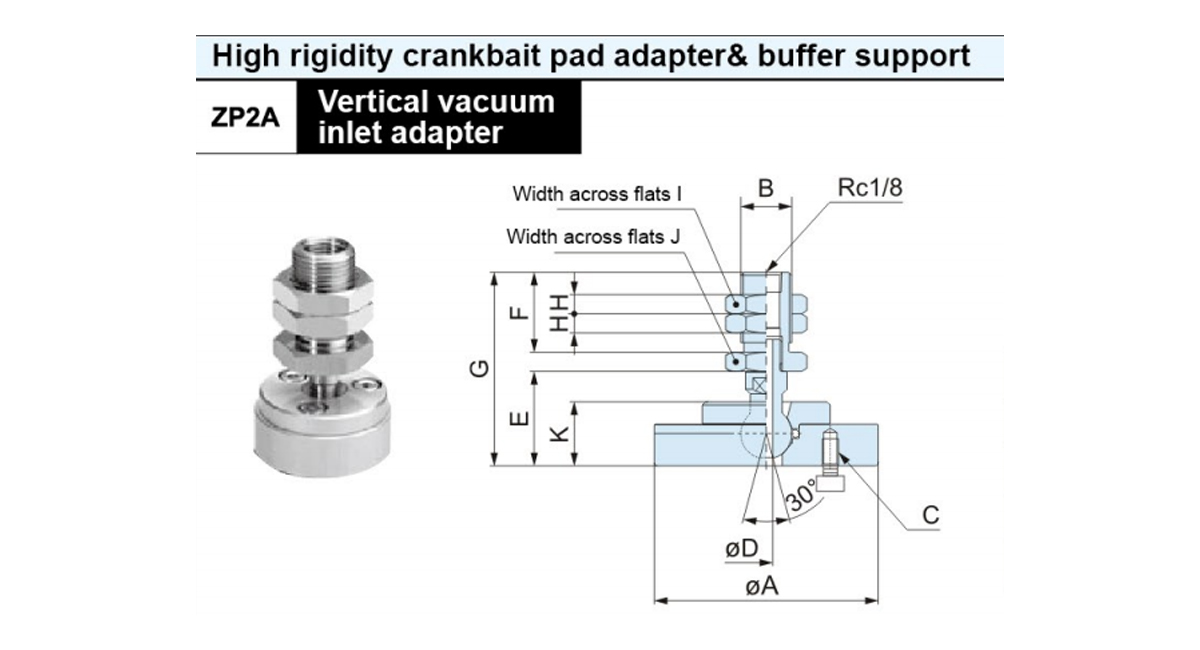

    Mode ØA B C ØD E F G H 1 J K M Bloc applicable
    ZP2A-XF0 30 M14×1 3-M2,5×0,45 2 21.5 21 59.5 5 19 19 14.5 32 S1 S2
    ZP2A-XF1 3-M3×0,5 I1 I2
    ZP2A-XF2 50 M16 × 1,5 4-M4 × 0,7 4 28.5 25 80.5 6 22 22 19 45 J1 J2
    ZP2A-XF3 70 4-M5×0,8 29.5 81.5 20 46 K1 K2

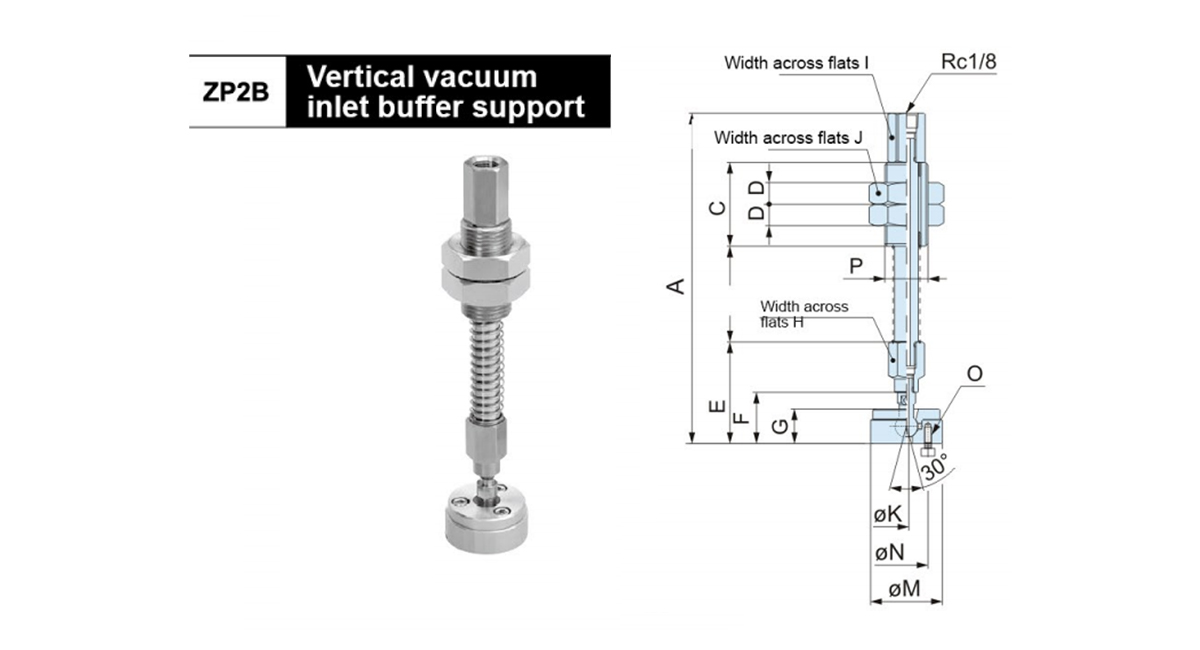

    Mode A B C D E F G H
    I     		J ØK ØM
    ØN
    0     		P En vigueur
    Tampon
    ZP2B-TF0JB25 138 40 35 9 42.5 21.5 14.5 13 14 27 2 30 14 3-M2,5×0,45 M18 × 1,5 S1 S2
    ZP2B-TF0JB50 173 75
    ZP2B-TFOJB75 209 111
    ZP2B-TF1JB25 138 40 18 3-M3×0,5 I1 I2
    ZP2B-TF1JB50 173 75
    ZP2B-TF1JB75 209 111
    ZP2B-TF2JB25 172.5 44 50 9.5 54.5 28.5 19 17 17 30 4 50 34 4-M4 × 0,7 M22 × 1,5 J1 J2
    ZP2B-TF2JB50 208.5 80
    ZP2B-TF2JB75 248.5 120
    ZP2B-TF2JB100 283.5 155
    ZP2B-TF3JB25 173.5 44 55.5 29.5 20 17 17 30 4 70 40 4-M5×0,8 K1 K2
    ZP2B-TF3JB50 209.5 80
    ZP2B-TF3JB75 249.5 120
    ZP2B-TF3JB100 284.5 155

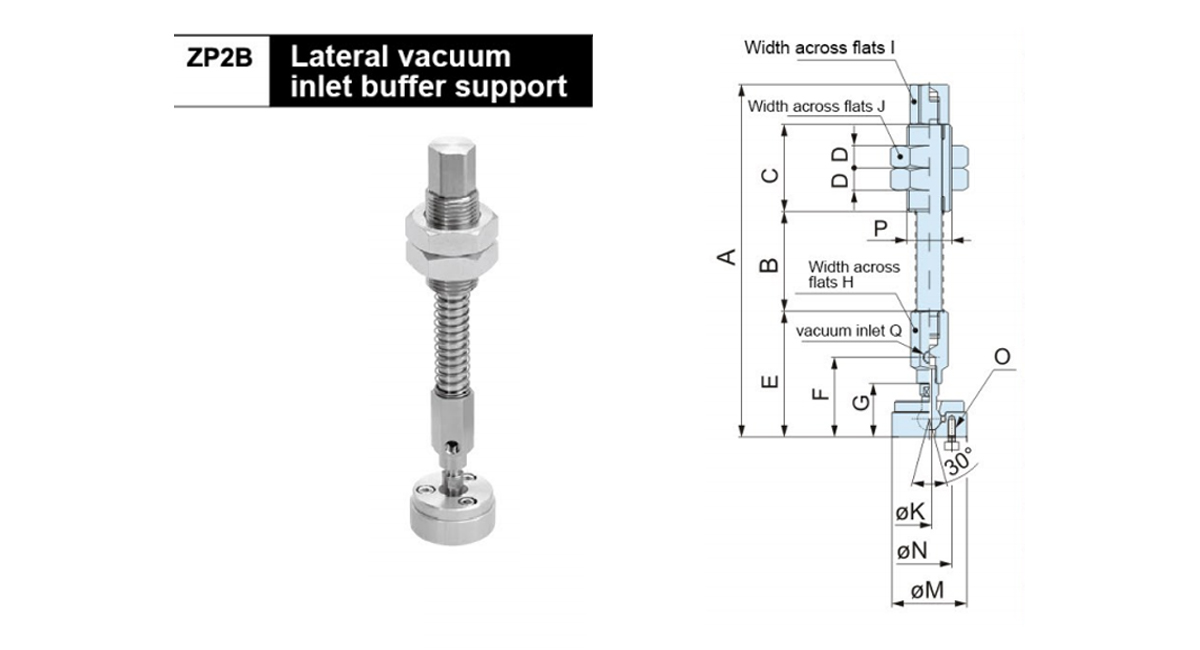

    Mode A B C D E F G H 1 J ØK ØM ØN 0 P Q En vigueur
    Tampon
    ZP2B-XF0JB25 141.5 40 35 9 50.5 32 21.5 13 14 27 2 30 14 3-M2,5×0,45 M18 × 1,5 M5 × 0,8 S1 S2
    ZP2B-XF0JB50 176.5 75
    ZP2B-XFOJB75 212.5 111
    ZP2B-XF1JB25 141.5 40 18 3-M3×0,5 I1 I2
    ZP2B-XF1JB50 176.5 75
    ZP2B-XF1JB75 212.5 111
    ZP2B-XF2JB25 182.5 44 50 9.5 67.5 45 28.5 22 17 30 4 50 34 4-M4 × 0,7 M22 × 1,5 RC1/8 J1 J2
    ZP2B-XF2JB50 218.5 80
    ZP2B-XF2JB75 258.5 120
    ZP2B-XF2JB100 293.5 155
    ZP2B-XF3JB25 182.5 44 68.5 46 29.5 22 17 30 4 70 40 4-M5×0,8 K1 K2
    ZP2B-XF3JB50 218.5 80
    ZP2B-XF3JB75 258.5 120
    ZP2B-XF3JB100 293.5 155

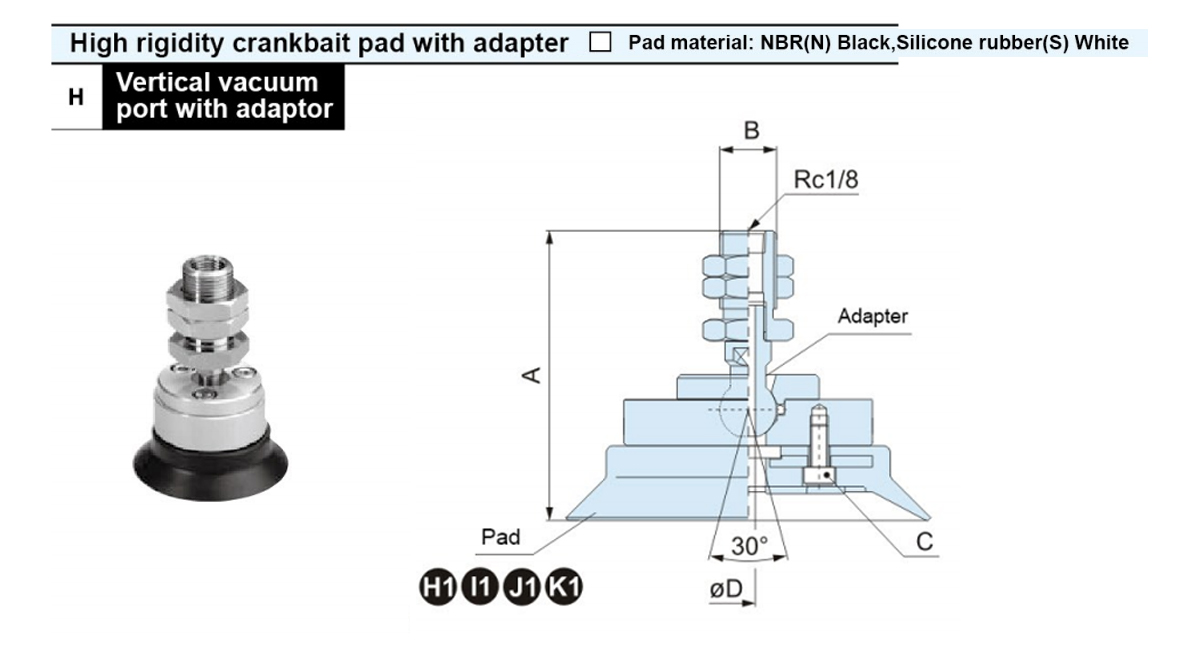

    Mode A B C ØD Modèle d'adaptateur
    C-ZP2-TF32H□ 55.5 M14×1 3-M2,5×0,45 2 ZP2A-TF0
    C-ZP2-TF40H□ 59 3-M3×0,5 ZP2A-TF1
    C-ZP2-TF50H□
    C-ZP2-TF63H□ 74 M16 × 1,5 4-M4 × 0,7 4 ZP2A-TF2
    C-ZP2-TF80H□ 76
    C-ZP2-TF100H□ 81.5 4-M5×0,8 ZP2A-TF3

    C-ZP2-TF125H□

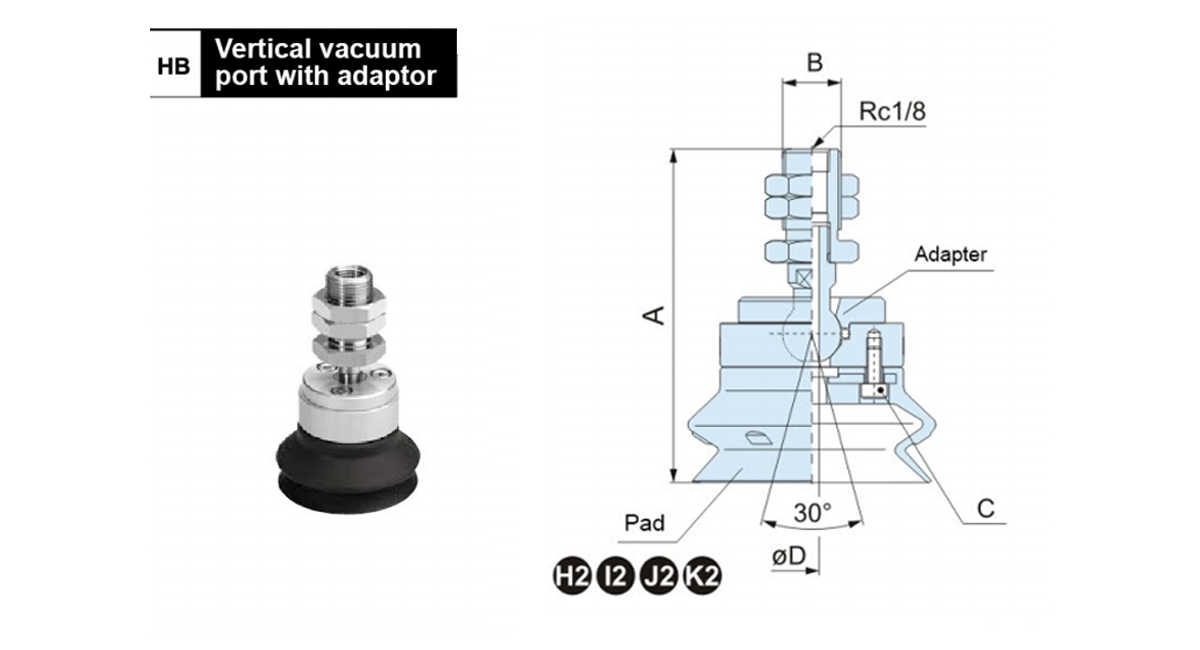

    Mode A B C ØD Modèle d'adaptateur
    C-ZP2-TF32HB□ 66 M14×1 3-M2,5×0,45 2 ZP2A-TF0
    C-ZP2-TF40HB□ 68 3-M3×0,5 ZP2A-TF1
    C-ZP2-TF50HB□ 71.5
    C-ZP2-TF63HB□ 91 M16 × 1,5 4-M4 × 0,7 4 ZP2A-TF2
    C-ZP2-TF80HB□ 96.5
    C-ZP2-TF100HB□ 108 4-M5×0,8 ZP2A-TF3
    C-ZP2-TF125HB 116.5

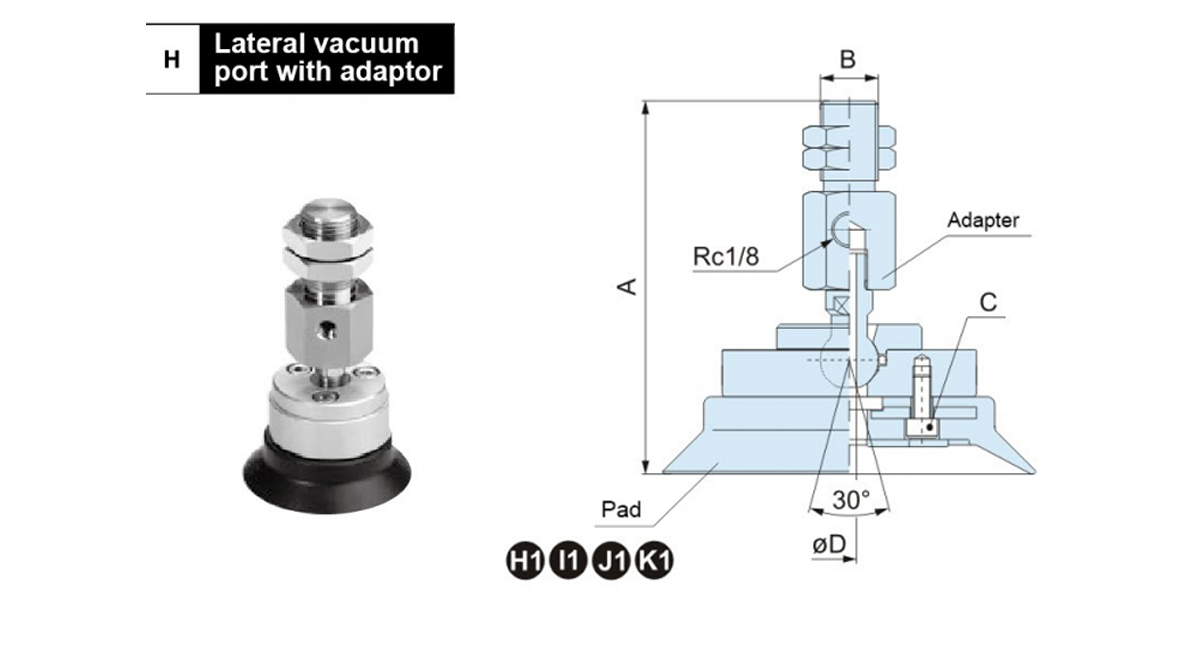

    Mode A B C ØD Modèle d'adaptateur
    C-ZP2-XF32H□ 67.5 M14×1 3-M2,5×0,45 2 ZP2A-XF0
    C-ZP2-XF40H□ 71 3-M3×0,5 ZP2A-XF1
    C-ZP2-XF50H□
    C-ZP2-XF63H□ 95 M16 × 1,5 4-M4 × 0,7 4 ZP2A-XF2
    C-ZP2-XF80H□ 97
    C-ZP2-XF100H□ 102.5 4-M5×0,8 ZP2A-XF3
    C-ZP2-XF125H□

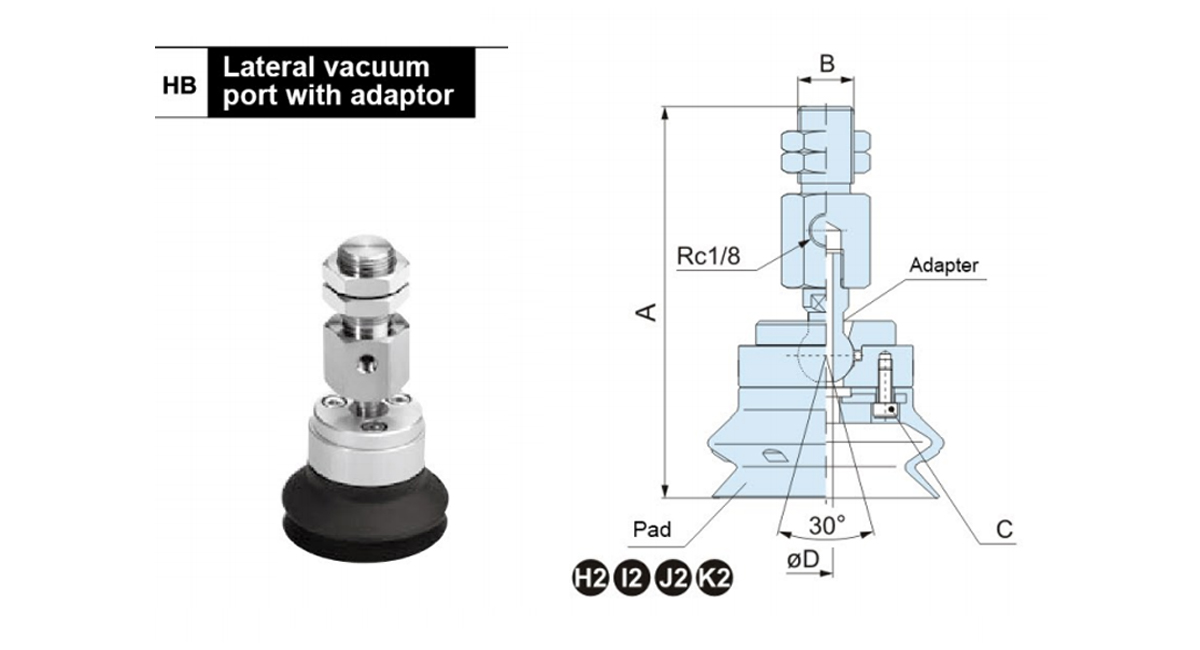

    Mode A B C ØD Modèle d'adaptateur
    C-ZP2-XF32HB□ 78 M14×1 3-M2,5×0,45 2 ZP2A-XF0
    C-ZP2-XF40HB□ 80 3-M3×0,5 ZP2A-XF1
    C-ZP2-XF50HB□ 83.5
    C-ZP2-XF63HB□ 112 M16 × 1,5 4-M4 × 0,7 4 ZP2A-XF2
    C-ZP2-XF80HB□ 117.5
    C-ZP2-XF100HB□ 129 4-M5×0,8 ZP2A-XF3
    C-ZP2-XF125HB□ 137.5

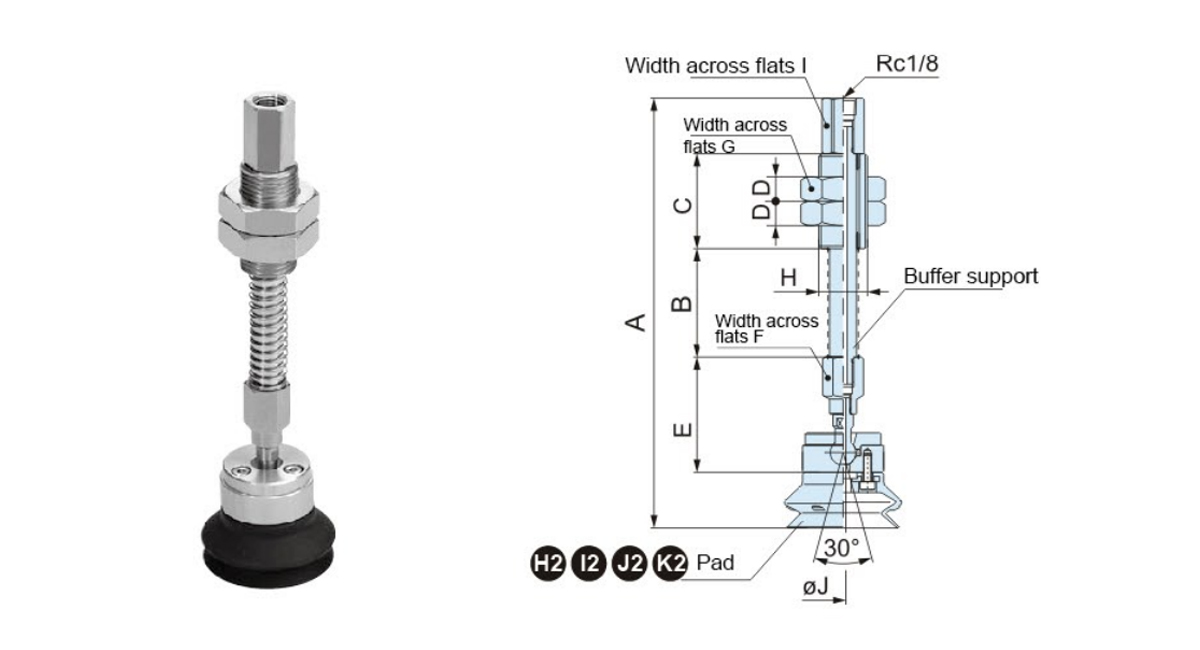

    Mode A B C D E F G H I ØJ Modèle de prise en charge des tampons
    C-ZP2-TF32H□JB25 146 40 35 9 42.5 13 27 M18 × 1,5 14 2 ZP2B-TFOJB25
    C-ZP2-TF32H□ JB50 181 75 ZP2B-TFOJB50
    C-ZP2-TF32H□JB75 217 111 ZP2B-TFOJB75
    C-ZP2-TF40H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF40H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF40H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF50H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF50H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF50H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF63H□JB25 187 44 50 9.5 54.5 17 30 M22 × 1,5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63H□JB50 223 80 ZP2B-TF2JB50
    C-ZP2-TF63H□JB75 263 120 ZP2B-TF2JB75
    C-ZP2-TF63H□JB100 298 155 ZP2B-TF2JB100
    C-ZP2-TF80H□JB25 189 44 ZP2B-TF2JB25
    C-ZP2-TF80H□JB50 225 80 ZP2B-TF2JB50
    C-ZP2-TF80H□JB75 265 120 ZP2B-TF2JB75
    C-ZP2-TF80H□JB100 300 155 ZP2B-TF2JB100
    C-ZP2-TF100H□JB25 194.5 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF100H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF100H□JB100 305.5 155 ZP2B-TF3JB100
    C-ZP2-TF125H□JB25 194.5 44 ZP2B-TF3JB25
    C-ZP2-TF125H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF125H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF125H□JB100 305.5 155 ZP2B-TF3JB100

    Mode A B C D E F G H I ØJ Modèle de prise en charge des tampons
    C-ZP2-TF32HB□ JB25 156.5 40 35 9 42.5 13 27 M18 × 1,5 14 ZP2B-TFOJB25
    C-ZP2-TF32HB□ JB50 191.5 75 ZP2B-TFOJB50
    C-ZP2-TF32HB□JB75 227.5 111 ZP2B-TFOJB75
    C-ZP2-TF40HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF40HB□ JB50 193.5 75 2 ZP2B-TF1JB50
    C-ZP2-TF40HB□JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF50HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF50HB□ JB50 193.5 75 ZP2B-TF1JB50
    C-ZP2-TF50HB□JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF63HB□JB25 204 44 50 9.5 54.5 30 M22 × 1,5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63HB□ JB50 240 80 ZP2B-TF2JB50
    C-ZP2-TF63HB□JB75 280 120 17 ZP2B-TF2JB75
    C-ZP2-TF63HB□JB100 315 155 ZP2B-TF2JB100
    C-ZP2-TF80HB□ JB25 209.5 44 ZP2B-TF2JB25
    C-ZP2-TF80HB□ JB50 245.5 80 ZP2B-TF2JB50
    C-ZP2-TF80HB□JB75 285.5 120 ZP2B-TF2JB75
    C-ZP2-TF80HB□JB100 320.5 155 ZP2B-TF2JB100
    C-ZP2-TF100HB□ JB25 221 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100HB□ JB50 257 80 ZP2B-TF3JB50
    C-ZP2-TF100HB□ JB75 297 120 ZP2B-TF3JB75
    C-ZP2-TF100HB□ JB100 332 155 ZP2B-TF3JB100
    C-ZP2-TF125HB□JB25 229.5 44 ZP2B-TF3JB25
    C-ZP2-TF125HB□JB50 265.5 80 ZP2B-TF3JB50
    C-ZP2-TF125HB□JB75 305.5 120 ZP2B-TF3JB75
    C-ZP2-TF125HB□ JB100 340.5 155

    ZP2B-TF3JB100

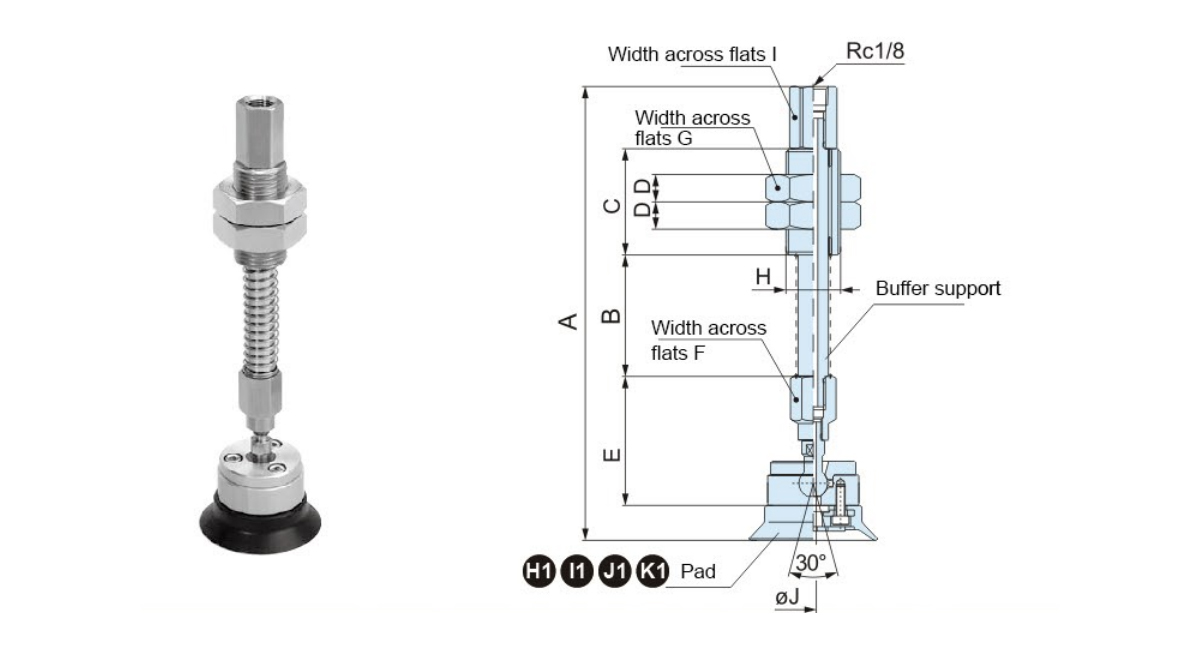

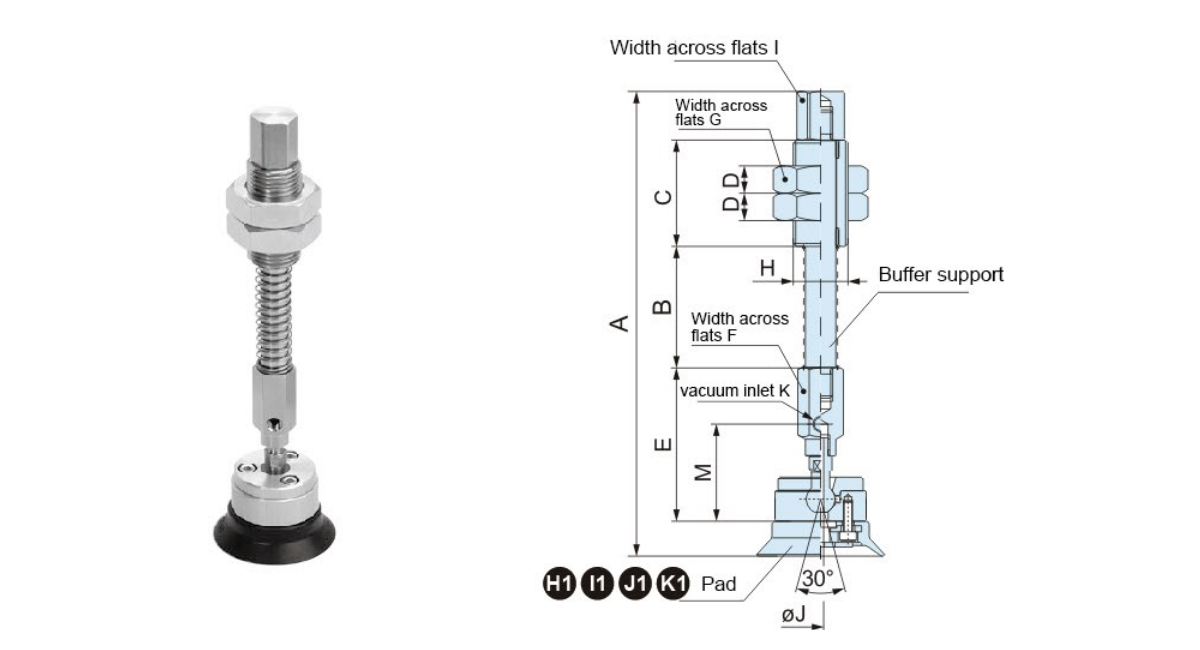

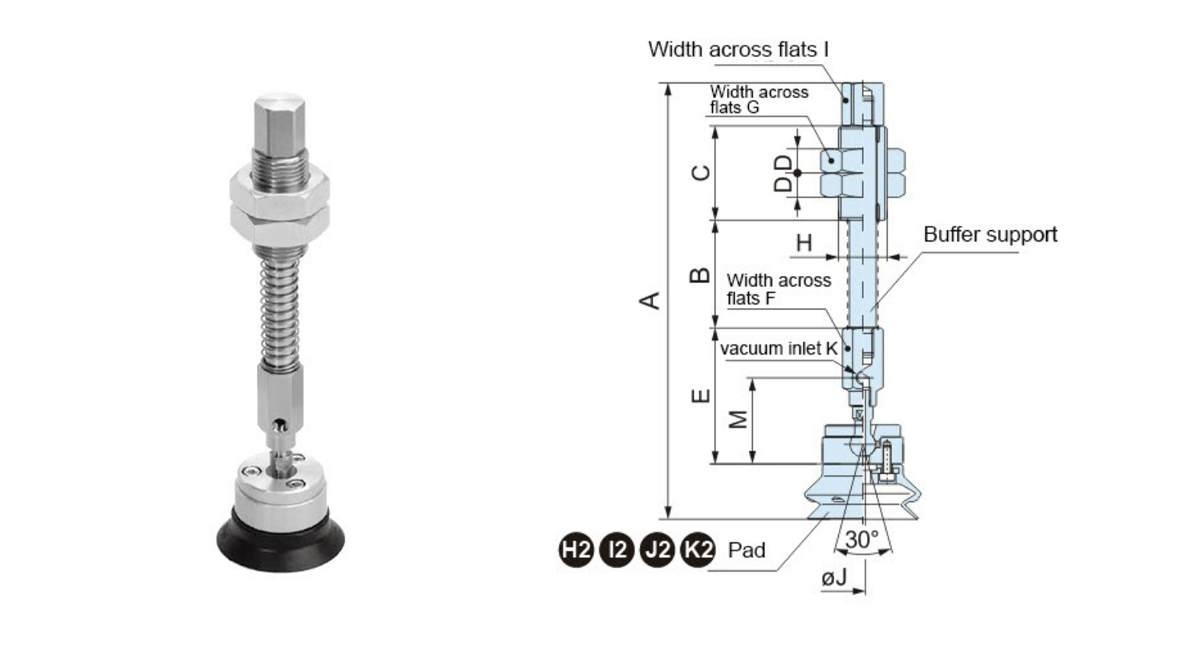

    Mode A B C D E F G H 1 ØJ K M Modèle de prise en charge des tampons
    C-ZP2-XF32H□JB25 149.5 40 35 9 50.5 13 27 M18 × 1,5 14 2 M5 × 0,8 32 ZP2B-XFOJB25
    C-ZP2-XF32H□JB50 184.5 75 ZP2B-XFOJB50
    C-ZP2-XF32H□JB75 220.5 111 ZP2B-XFOJB75
    C-ZP2-XF40H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF40H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF40H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF50H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF50H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF50H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF63H□JB25 197 44 50 9.5- 67.5 22 30 M22 × 1,5 17 4 RC1/8 45 ZP2B-XF2JB25
    C-ZP2-XF63H□JB50 233 80 ZP2B-XF2JB50
    C-ZP2-XF63H□JB75 273 120 ZP2B-XF2JB75
    C-ZP2-XF63H□JB100 308 155 ZP2B-XF2JB100
    C-ZP2-XF80H□JB25 199 44 ZP2B-XF2JB25
    C-ZP2-XF80H□JB50 235 80 ZP2B-XF2JB50
    C-ZP2-XF80H□JB75 275 120 ZP2B-XF2JB75
    C-ZP2-XF80H□JB100 310 155 ZP2B-XF2JB100
    C-ZP2-XF100H□JB25 204.5 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100H□JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF100H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF100H□ JB100 315.5 155 ZP2B-XF3JB100
    C-ZP2-XF125H□JB25 204.5 44 ZP2B-XF3JB25
    C-ZP2-XF125H□ JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF125H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF125H□ JB100 315.5 155 ZP2B-XF3JB100

    Modèle A B C D E F G H 1 ØJ K M Modèle de prise en charge des tampons
    C-ZP2-XF32HB□JB25 160 40 35 9 50.5 13 27 M18 × 1,5 14 2 M5 × 0,8 32 ZP2B-XFOJB25
    C-ZP2-XF32HB□JB50 195 75 ZP2B-XFOJB50
    C-ZP2-XF32HB□JB75 231 111 ZP2B-XFOJB75
    C-ZP2-XF40HB□JB25 162 40 ZP2B-XF1JB25
    C-ZP2-XF40HB□JB50 197 75 ZP2B-XF1JB50
    C-ZP2-XF40HB□JB75 233 111 ZP2B-XF1JB75
    C-ZP2-XF50HB□JB25 165.5 40 ZP2B-XF1JB25
    C-ZP2-XF50HB□JB50 200.5 75 ZP2B-XF1JB50
    C-ZP2-XF50HB□JB75 236.5 111 ZP2B-XF1JB75
    C-ZP2-XF63HB□JB25 214 44 50 9.5 67.5 22 30 M22 × 1,5 17 4 RC1/8 45- ZP2B-XF2JB25
    C-ZP2-XF63HB□JB50 250 80 ZP2B-XF2JB50
    C-ZP2-XF63HB□JB75 290 120 ZP2B-XF2JB75
    C-ZP2-XF63HB□JB100 325 155 ZP2B-XF2JB100
    C-ZP2-XF80HB□JB25 219.5 44 ZP2B-XF2JB25
    C-ZP2-XF80HB□JB50 255.5 80 ZP2B-XF2JB50
    C-ZP2-XF80HB□JB75 295.5 120 ZP2B-XF2JB75
    C-ZP2-XF80HB□JB100 330.5 155 ZP2B-XF2JB100
    C-ZP2-XF100HB□ JB25 231 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100HB□ JB50 267 80 ZP2B-XF3JB50
    C-ZP2-XF100HB□ JB75 307 120 ZP2B-XF3JB75
    C-ZP2-XF100HB□ JB100 342 155 ZP2B-XF3JB100
    C-ZP2-XF125HB□ JB25 239.5 44 ZP2B-XF3JB25
    C-ZP2-XF125HB□JB50 275.5 80 ZP2B-XF3JB50
    C-ZP2-XF125HB□JB75 315.5 120 ZP2B-XF3JB75
    C-ZP2-XF125HB□JB100 350.5 155 ZP2B-XF3JB100
