Cylindre multiposition mince à double axe série SDAW Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre mince / Cylindre multiposition mince à double axe série SDAW

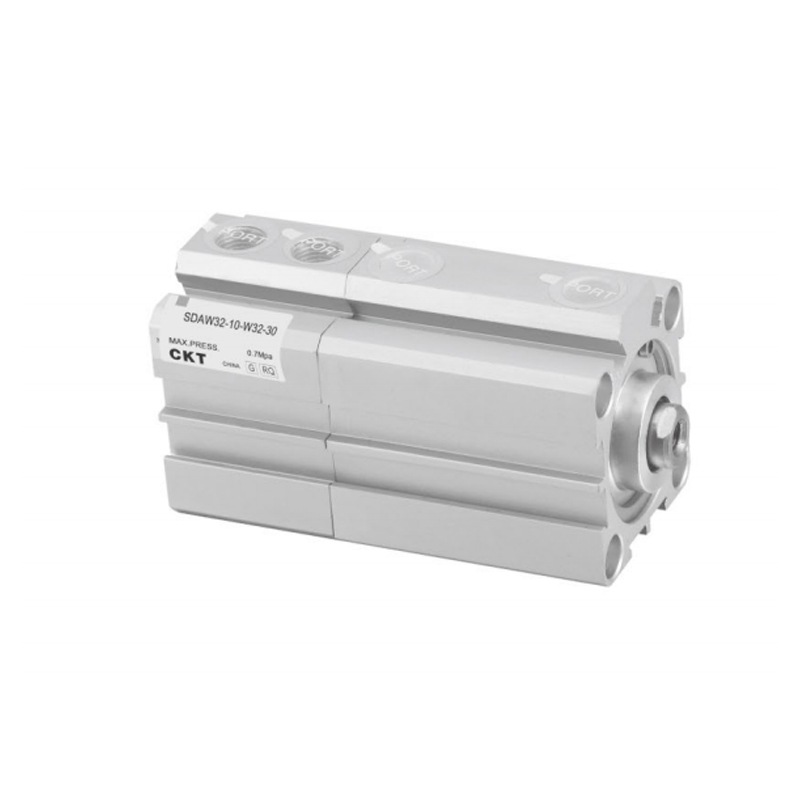

Cylindre multiposition mince à double axe série SDAW
  • Cylindre multiposition mince à double axe série SDAW
Cylindre mince

Cylindre multiposition mince à double axe série SDAW

Le cylindre multiposition mince à double axe de la série SDAW est un cylindre mince conçu pour une efficacité spatiale élevée et des exigences multi-stations. Sa structure de guidage à deux axes et sa capacité de stationnement multi-positions optimisent considérablement la compacité de la disposition des équipements et la certitude de la trajectoire de mouvement.

(1) Conception de corps ultra-mince
Dépassant la limite d'épaisseur des cylindres traditionnels, la taille axiale est fortement comprimée, adaptée à l'intégration de modules d'automatisation avec des contraintes d'espace strictes.

(2) Structure de tige de guidage rigide double face
Les tiges de guidage à haute résistance configurées en parallèle suppriment efficacement le couple de déflexion de la tige de piston et garantissent la précision de la trajectoire de l'effecteur final sous des charges complexes.

(3) Stationnement programmable multi-positions
Prend en charge le verrouillage précis et le positionnement répété de plus de deux positions prédéterminées dans la plage de déplacement via des unités de freinage externes ou des configurations de groupes de vannes.

(4) Actionneur hautement adaptable
Des emplacements pour interrupteurs magnétiques en option et des interfaces de montage diversifiées (type bride inférieure/extrémité) sont disponibles pour répondre aux exigences d'intégration mécanique/électrique des plates-formes d'automatisation traditionnelles.

(5) Réponse dynamique légère
Le chemin d'écoulement interne et l'ensemble piston du cylindre sont optimisés pour augmenter la fréquence du mouvement alternatif tout en maintenant la poussée de sortie pour répondre aux exigences des conditions de travail intensives.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Cylindre multiposition mince série SDAT

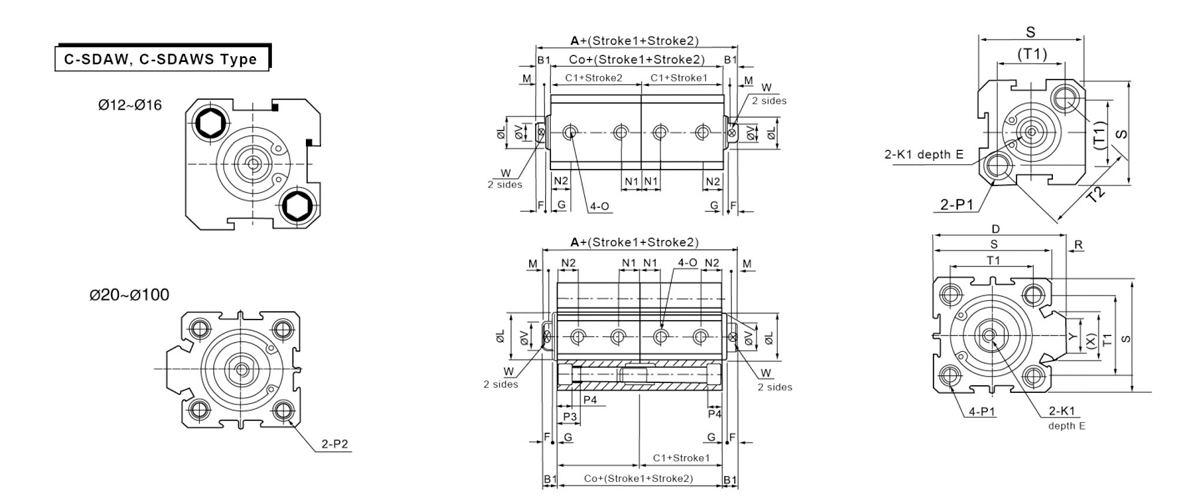

  • Formulaire Sans commutateur automatique Avec commutateur automatique B1 D E F G K1 L M N1 N2
    somTaille A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3 × 0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5 × 0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8 × 1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18 × 1,5 55 4 16 20.5 16 20.5

    Taille d'alésage
    Symbole I     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Filetage φ6,5 M5×0,8 trou traversant : φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Filetage Φ6,5 M5×0,8 trou traversant : 4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5 × 0,8 Des deux côtés : φ6,5, filetage M5×0,8, trou traversant : φ4,2 Des deux côtés : φ6,5, trou traversant : φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Des deux côtés : φ8,2, filetage M6×1,0, trou traversant : φ4,6 Des deux côtés : φ8,2, trou traversant : φ6,2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Des deux côtés : φ8,2, filetage M6×1,0, trou traversant : φ4,6 Des deux côtés : φ8,2, trou traversant : φ6,2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Des deux côtés : φ10, filetage M8×1,25, trou traversant : φ6,5 Des deux côtés : 10, trou traversant : φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Des deux côtés : Φ11, filetage M8×1,25, trou traversant : φ6,5 Des deux côtés : φ11, trou traversant : φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Des deux côtés : Φ11, filetage M8×1,25, trou traversant : φ6,5 Des deux côtés : Φ11, trou traversant : φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Des deux côtés : φ14, filetage M12×1,75, trou traversant : φ9,2 Des deux côtés : φ14, trou traversant : φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Des deux côtés : φ17,5, filetage M14×2, trou traversant : φ11,3 Des deux côtés : φ17,5, trou traversant : 14,2 30 13 10 114 90 - 32 27 35 26
