Cylindre coulissant série STM (Ø10~Ø25) Fournisseurs

Accueil / Produits / Cylindre pneumatique / Cylindre coulissant / Cylindre coulissant série STM (Ø10~Ø25)

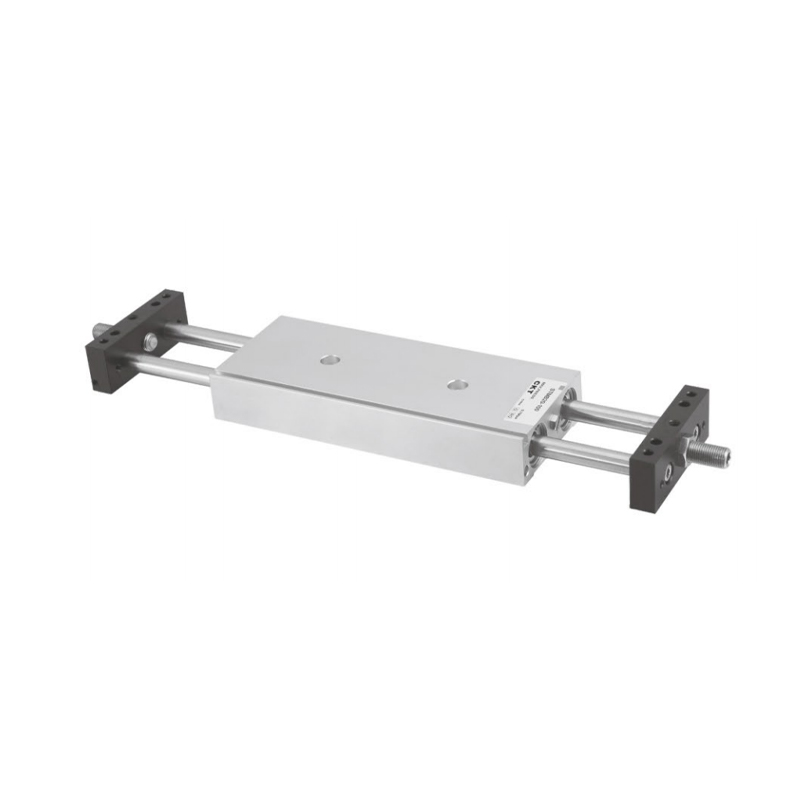

Cylindre coulissant série STM (Ø10~Ø25)
  • Cylindre coulissant série STM (Ø10~Ø25)
Cylindre coulissant

Cylindre coulissant série STM (Ø10~Ø25)

1. Deux formes d'installation et de fixation : installation du corps ou installation du curseur ;
2. La structure à double tige de piston confère au cylindre de meilleures performances anti-flexion et anti-torsion et peut résister à de grandes charges de mouvement ou à des charges latérales ;
3. Les dispositifs tampons tels que les tampons anti-collision ou les tampons de pression d'huile aux deux extrémités peuvent ralentir efficacement la vitesse d'impact et prolonger la durée de vie du cylindre ;
4. Sélectionnez des matériaux d'étanchéité résistants aux hautes températures pour garantir le fonctionnement normal du cylindre dans des conditions de 150 ℃.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Petit cylindre coulissant série MXH (guide linéaire) (Ø6~Ø20)
  • Norme        Spécification
    Taille d'alésage (mm) 10 16 20 25
    Action Double effet
    Fluide Aérien
    Plage de pression de fonctionnement 0,1 ~ 1,0 MPa (14 ~ 145 psi)
    Pression de preuve 1,5 MPa (215 ch)
    Température de fonctionnement (℃) -20~70
    Plage de vitesse de fonctionnement (mm/s) 30~500
    Tolérance de longueur de course 1.00
    Coussin Néant Tampon de pare-chocs ou tampon d'huile (option)
    *Précision sans rotation ±0,1° ±0,05°
    *Port de tuyauterie M5 × 0,8 PT1/8
    *La précision de non-rotation fait référence à l'angle auquel la plaque de fixation du cylindre peut tourner lorsque le cylindre est complètement rétracté.

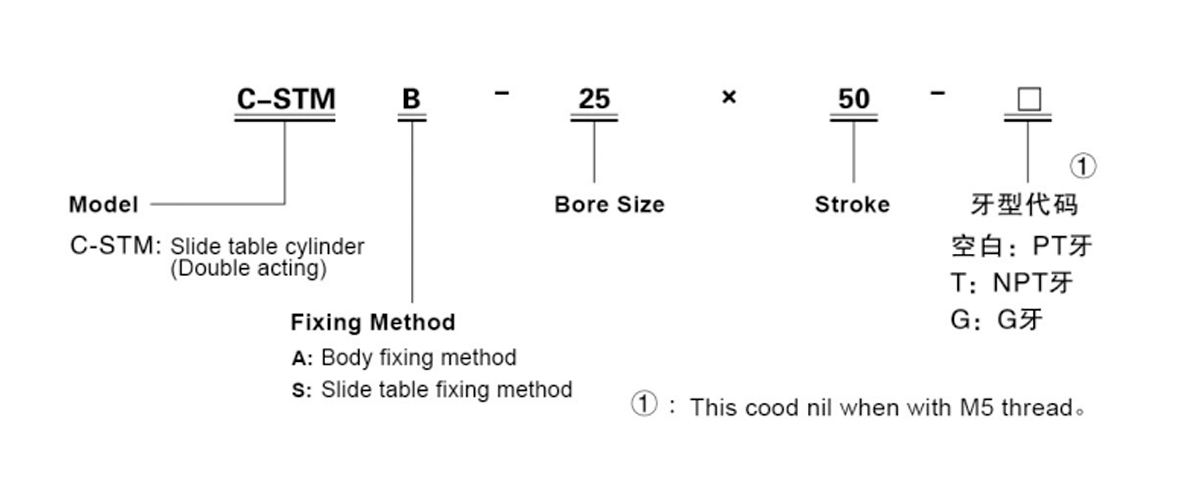

    **Les types de filetage NPT et G sont disponibles pour le raccordement des tuyaux.
    Remarque : la série C-STM est entièrement magnétique.

  • Spécification standard
    Taille d'alésage (mm) Course standard (mm) Max. Course Course autorisée
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2 025 25 50 75 100 125 175 200 250 250 300
    Remarque : 1. Dans la plage de course autorisée, lorsque la course est supérieure à la course maximale, un traitement non standard sera effectué. Pour d'autres courses spéciales, veuillez contacter notre société.

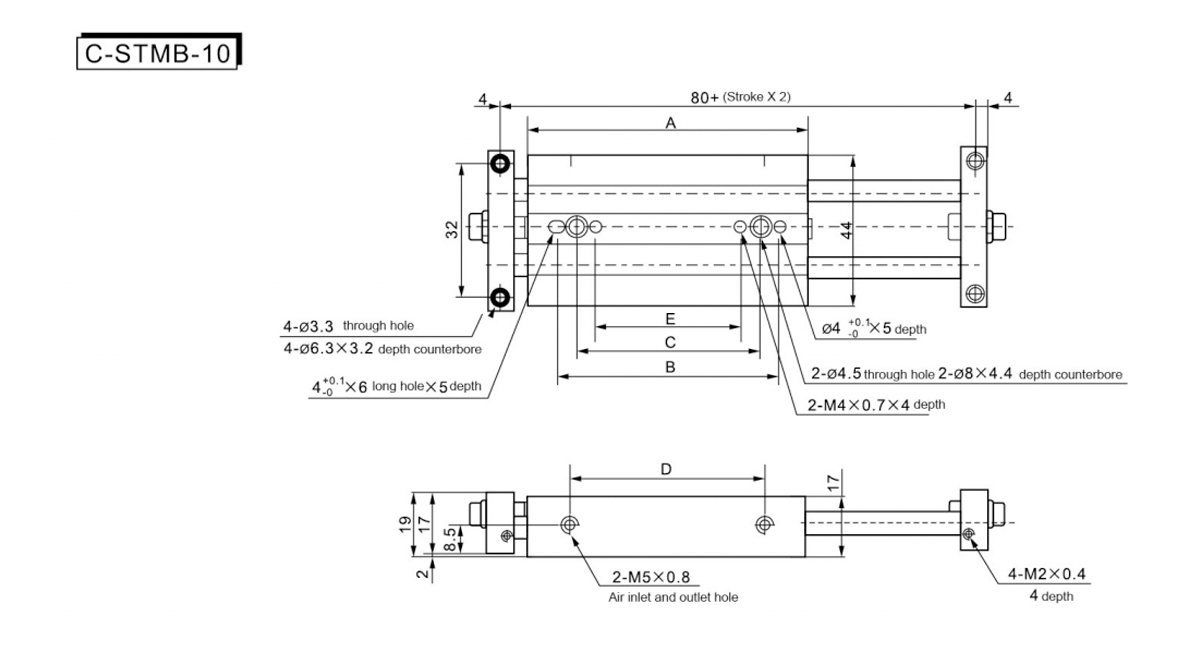

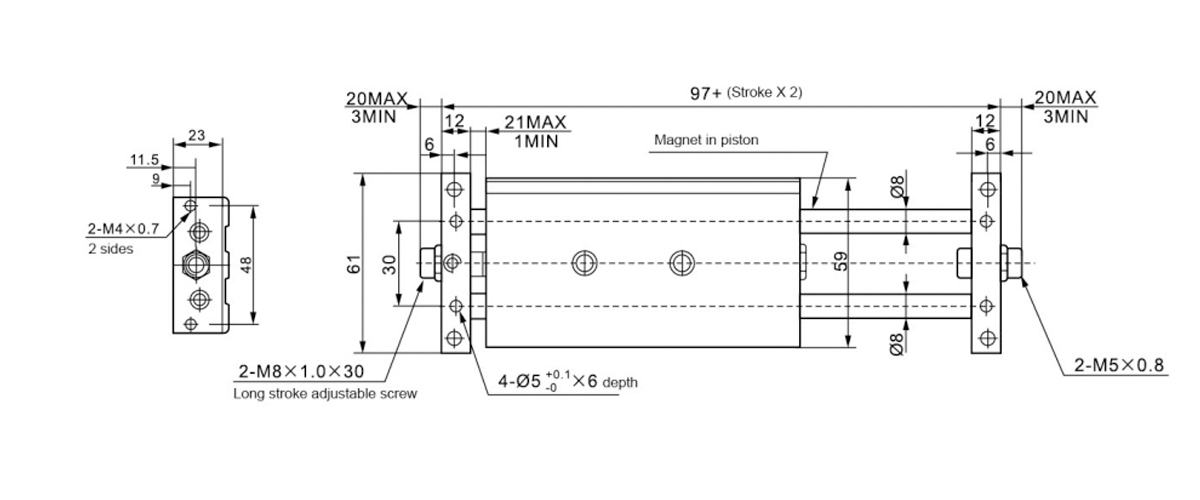

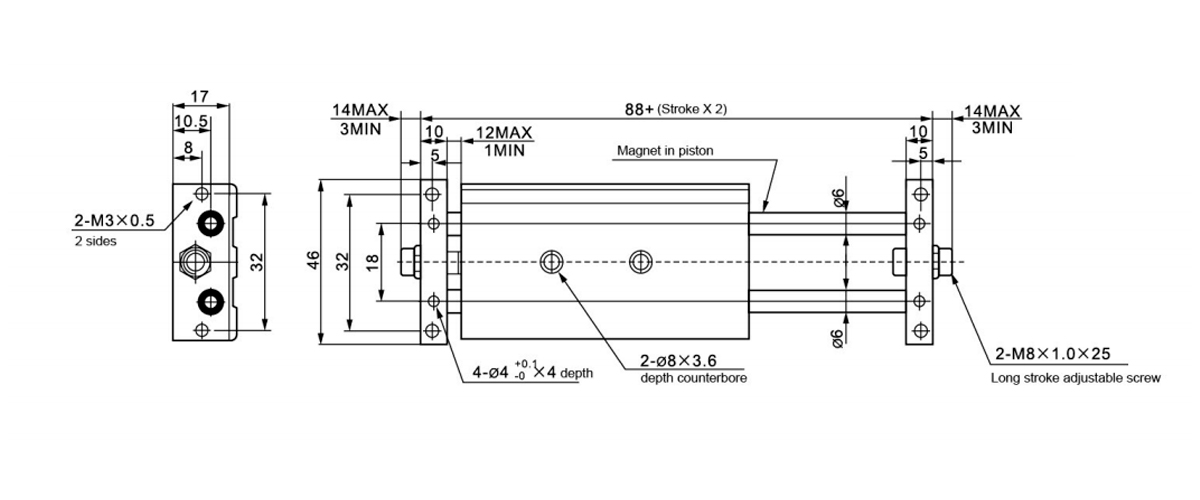

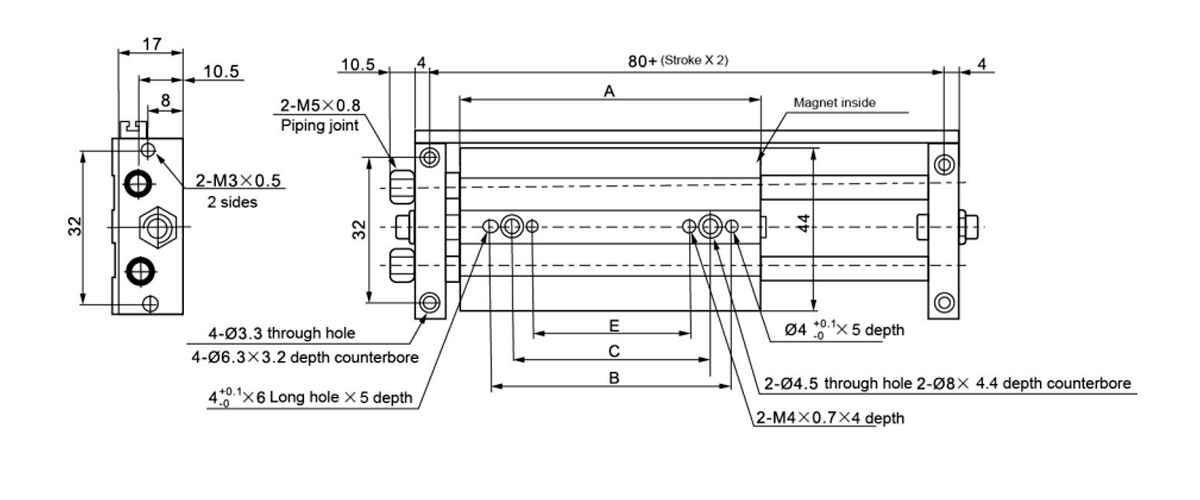

    Trait/symbole 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

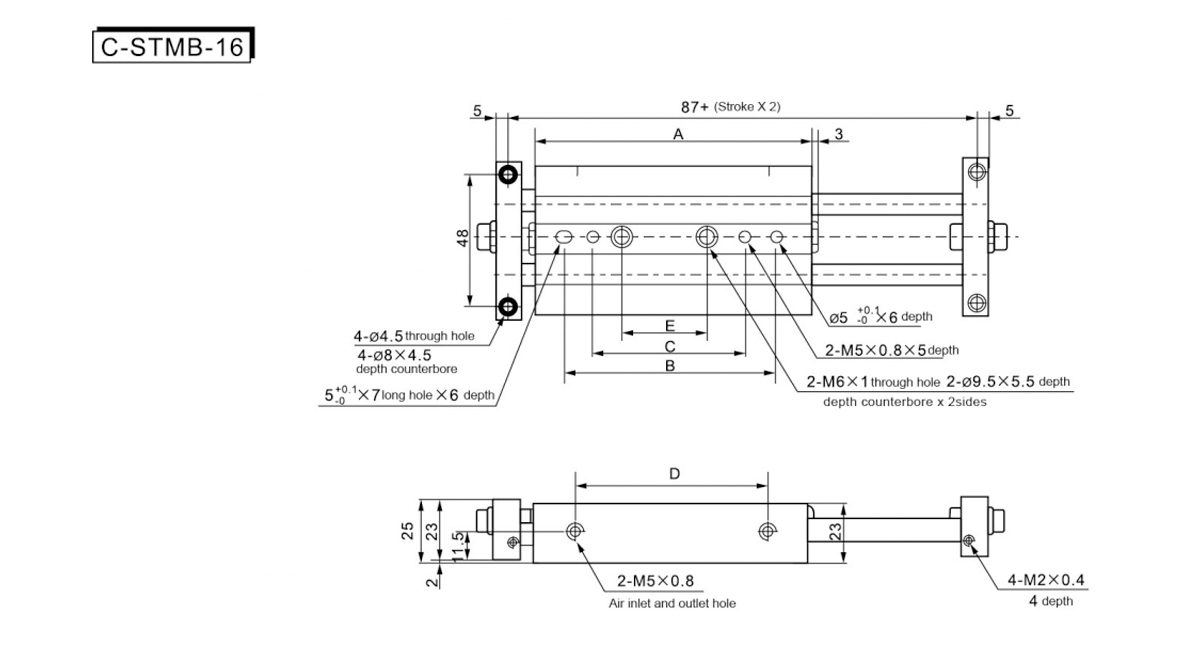

    Trait/symbole A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

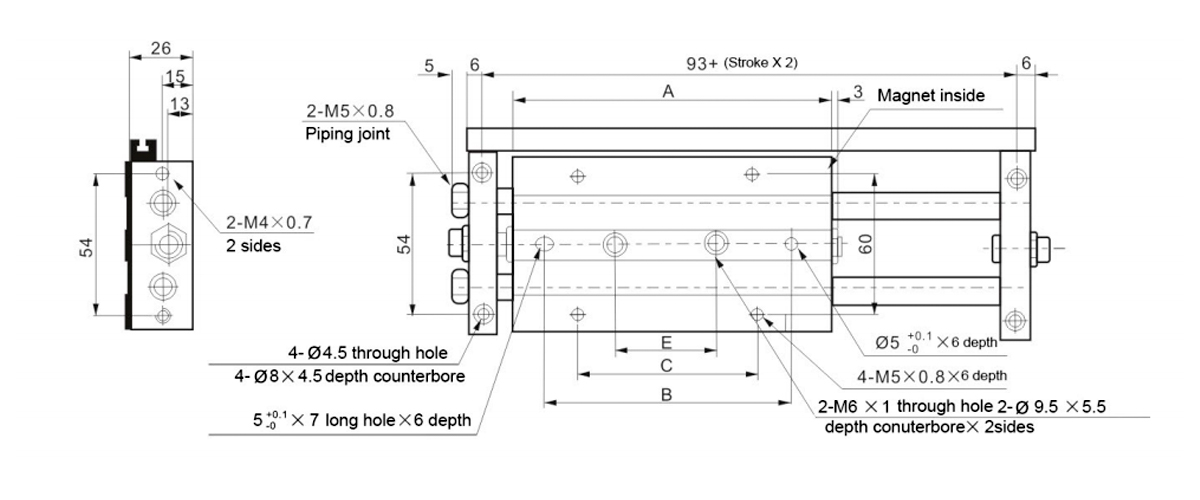

    Trait/symbole A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

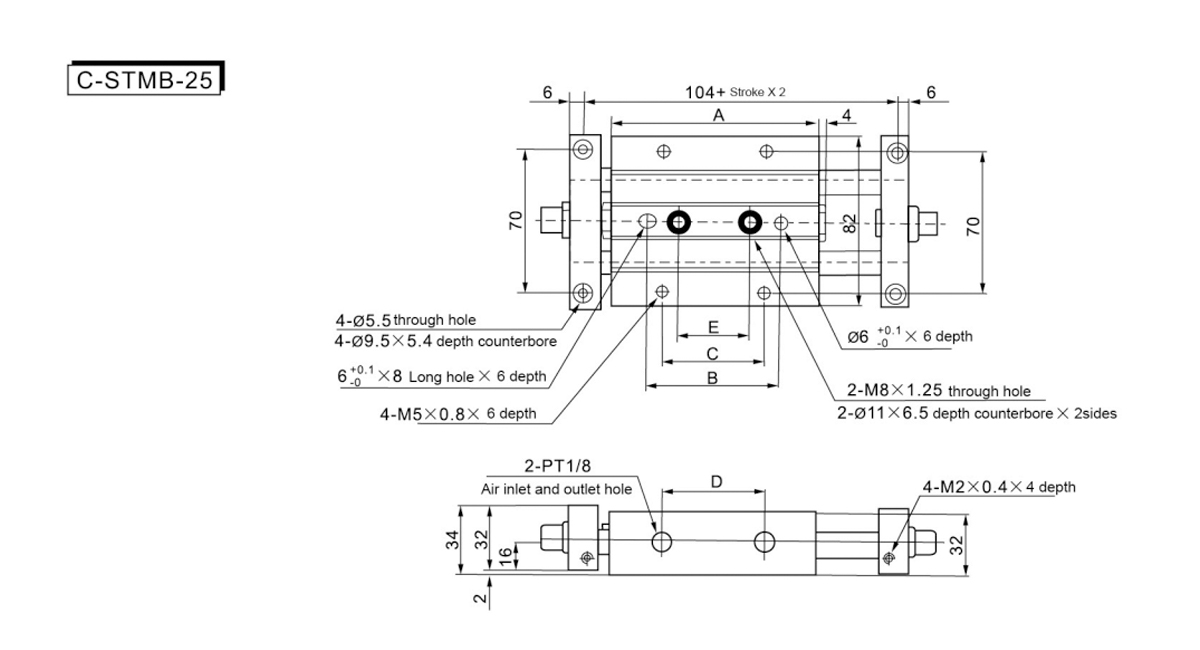

    Trait/symbole A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

    Trait/symbole 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Trait/symbole A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Trait/symbole A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Trait/symbole A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
