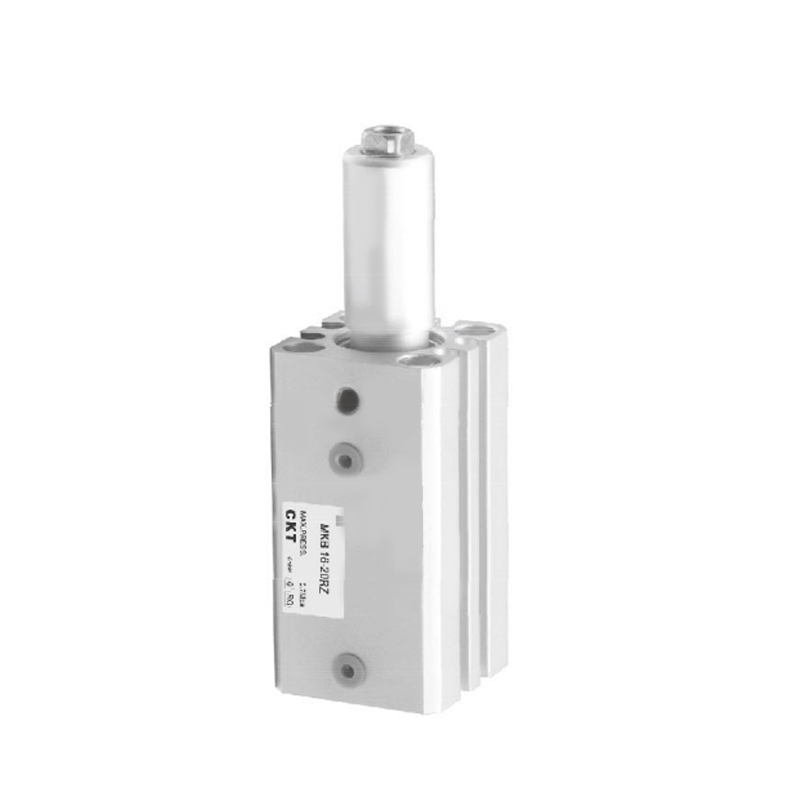

Cylindre de serrage rotatif série MK
  • Cylindre de serrage rotatif série MK
Cylindre rotatif

Cylindre de serrage rotatif série MK

Le cylindre de serrage rotatif de la série MK est un actionneur pneumatique composite avec entraînement rotatif intégré et fonctions de serrage radial. Sa conception intégrée permet un positionnement en rotation de la pièce et un verrouillage rigide de manière synchrone via un seul cylindre, optimisant considérablement la complexité du système mécanique.

Fonctionnalités principales :
▸Structure composite double action

La liaison de synchronisation des actions de rotation et de serrage est réalisée sous entraînement par circuit pneumatique, sans nécessiter de mécanisme de transmission supplémentaire, éliminant ainsi l'erreur de coordination de plusieurs actionneurs.

▸Avantage d'économie d'espace

L'axe de rotation et la mâchoire de serrage sont disposés coaxialement, réduisant l'espace d'installation axial de plus de 40 % par rapport à la solution divisée

▸Verrouillage haute rigidité

Le mécanisme d'expansion de force en forme de coin produit un effet mécanique d'auto-verrouillage en position finale, et la force de serrage n'est pas affectée par les fluctuations de la source d'air.

▸Adaptabilité à grande échelle

L'interface modulaire est compatible avec les plaques de base de montage standard ISO et prend en charge une course de mâchoire de serrage et un angle de rotation personnalisés (90°/180°).

▸Protection d'étanchéité à long terme

La partie de guidage adopte une bague d'étanchéité à double lèvre résistante à l'usure et la structure interne de raclage de la poussière intégrée convient à l'environnement de brouillard d'huile de coupe

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Pas d'article suivant

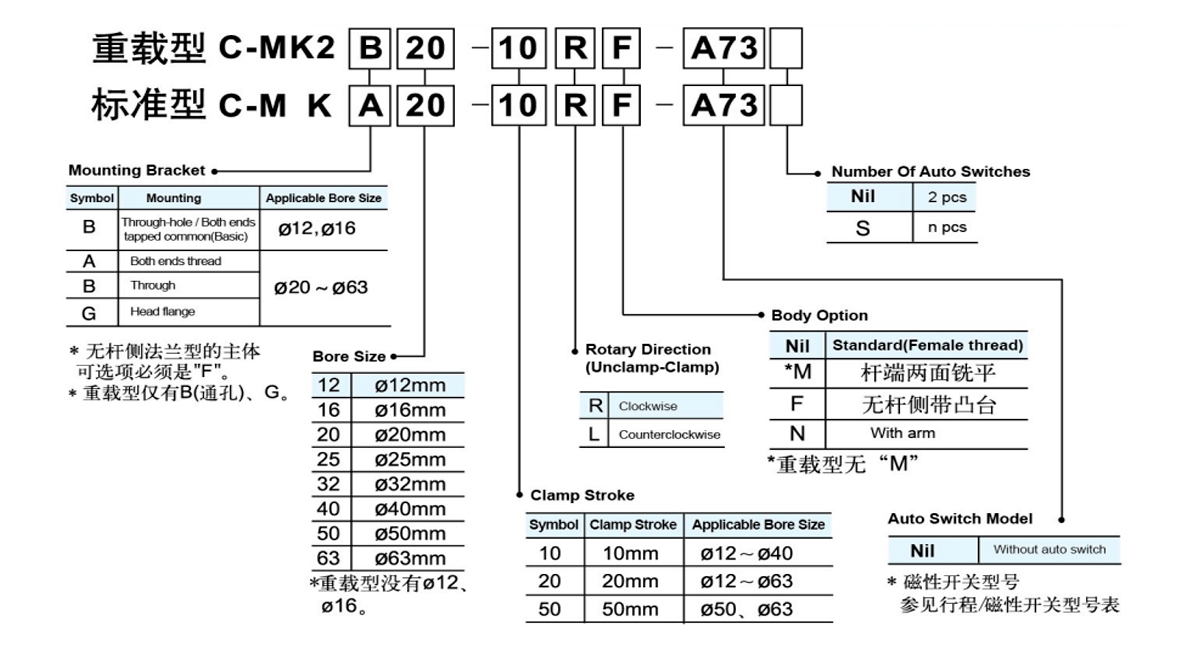

  • Taille d'alésage (mm) 12 16 20 25 32 40 50 63
    Fluide Aérien
    Action Double effet
    Pression de fonctionnement maximale 1MPa
    Pression de fonctionnement minimale 0,1MPa
    Température ambiante et du fluide Avec détecteur : -10 ~ 60 ℃ Sans détecteur : -10 ~ 70 ℃
    Vitesse des pistons 50～200 mm/s
    Coussin Pare-chocs en caoutchouc
    Tolérance de longueur de course (mm) 0.6
    -0,4
    *Lubrification Non requis
    Angle de rotation 90°±10°
    Sens de rotation Dans le sens des aiguilles d'une montre · dans le sens inverse des aiguilles d'une montre
    Course rotative (mm) 7.5 9.5 15 19
    Course de serrage (mm) 10 ·20 20 ·50
    Moment de flexion admissible (M · m) 1 3.8 7 13 27 47 107 182
    **Force de serrage théorique (N) 40 7.5 100 185 300 525 825 1400
    Précision anti-rotation (partie de serrage) ±14° ±1,2° ±0,9° ±0,7°
    Port de tuyauterie M5 × 0,8 Rc¹/8 Rc¹/4
    *Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification.
    * * À une pression de 0,5MPa.

  • Course   /Auto    Commutateur   Modèle
    En vigueur
    Taille d'alésage
    (mm)     		*Modèle de commutateur automatique
    Type de base
    En ligne Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    particulier     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Marquage de la longueur du fil : Pas de marquage - 0,5 m, L - 3 m, Z - 5 m
    Exemple : A73, A73L

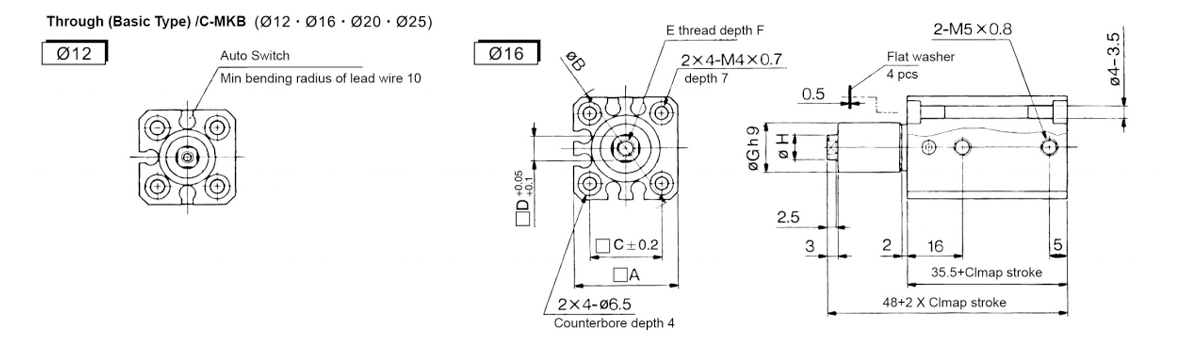

  • De base
    Modèle A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3 × 0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5 × 0,8 6.5 14 8

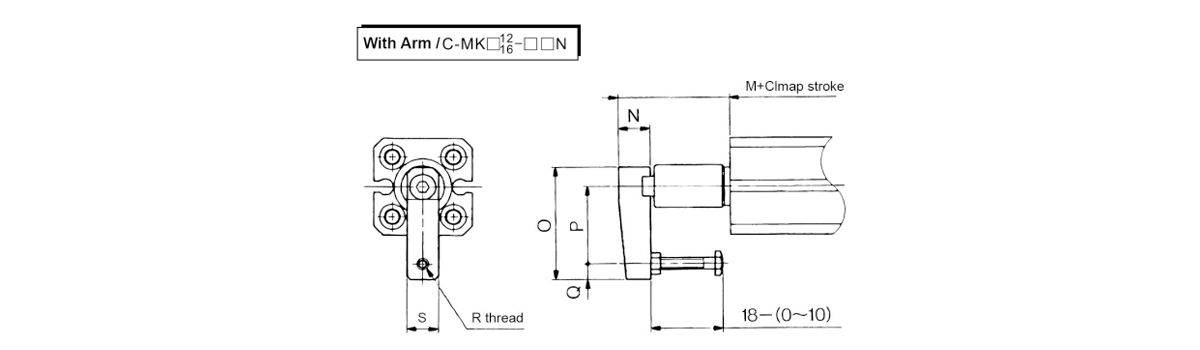

    Avec bras
    Modèle M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3 × 0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4 × 0,7 11

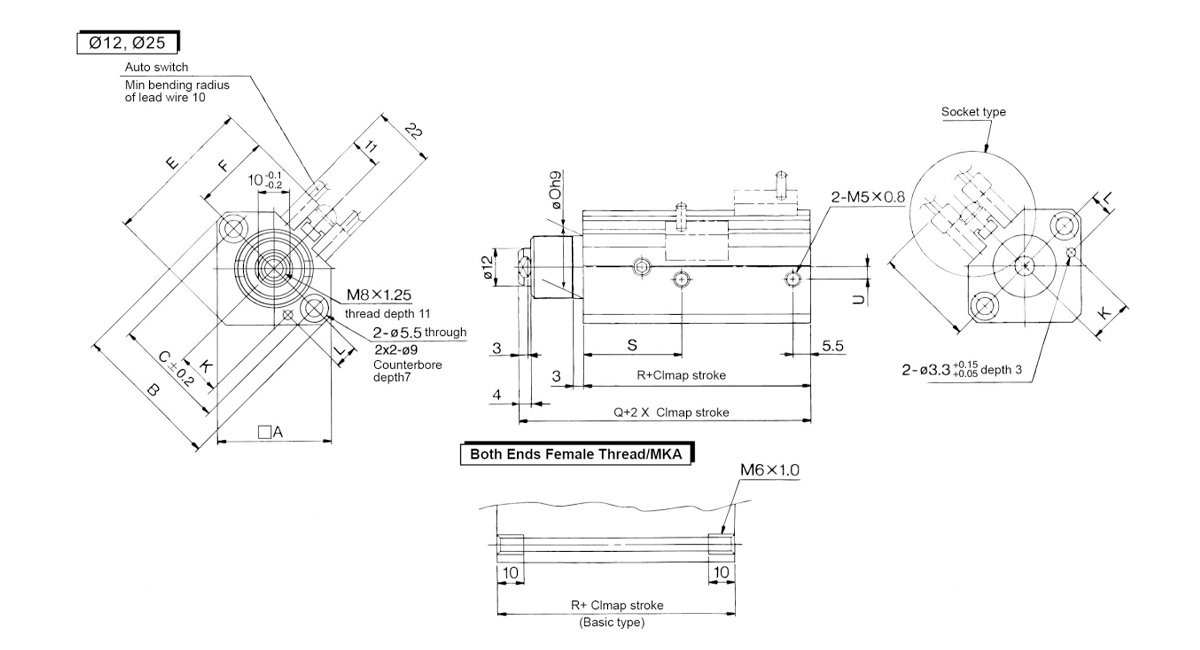

    Modèle A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5 ± 0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16 ± 0,15 8 ± 0,15 238052 73.5 63 32 5
    Note 1) Les dimensions ci-dessus sont basées sur le commutateur magnétique D-A73L.
    Note 2) Lorsque la tige de piston est complètement déployée, ajoutez la course de serrage et la course de retour aux dimensions appropriées.

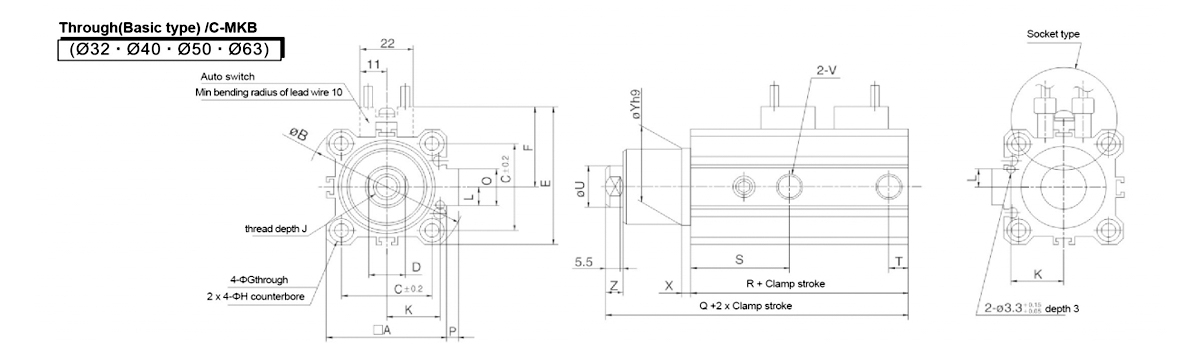

    Modèle A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 profond 7 M10×1,5 12 20 ± 0,15 7 ± 0,15 14 4.5 93.5 71.5 37 7.5 16 RC1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 profond 7 M10×1,5 12 24 ± 0,15 7 ± 0,15 14 5 94.5 65 29.5 8 16 RC1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 profond 8 M12 × 1,75 15 30 ± 0,15 8 ± 0,15 19 7 112 76.5 34 10.5 20 RC1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 profondeur 10,5l M12 × 1,75 15 35 ± 0,15 9 ± 0,15 19 7 115 80 35 10.5 20 RC1/4 3.5 48 0 7.5
    60 -0,2 -0,062

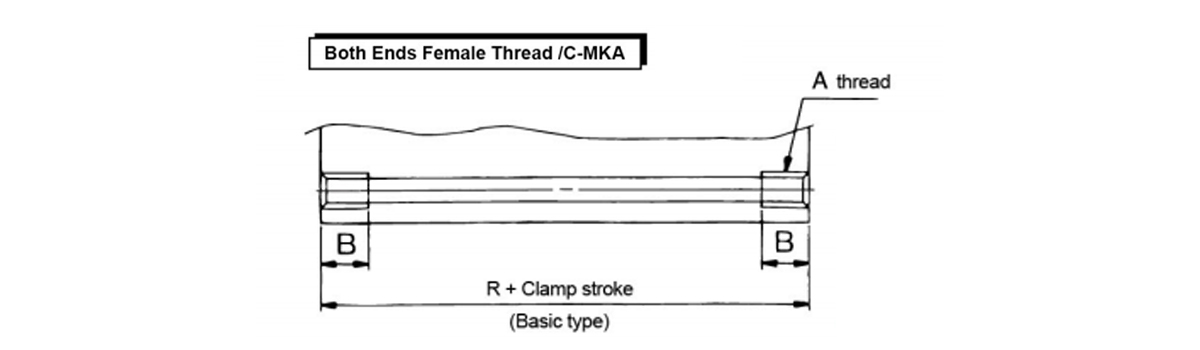

    Modèle A B
    C-MKA32 M6 × 1,0 10
    C-MKA40 M6 × 1,0 10
    C-MKA50 M8 × 1,25 14
    C-MKA63 M10×1,5 18

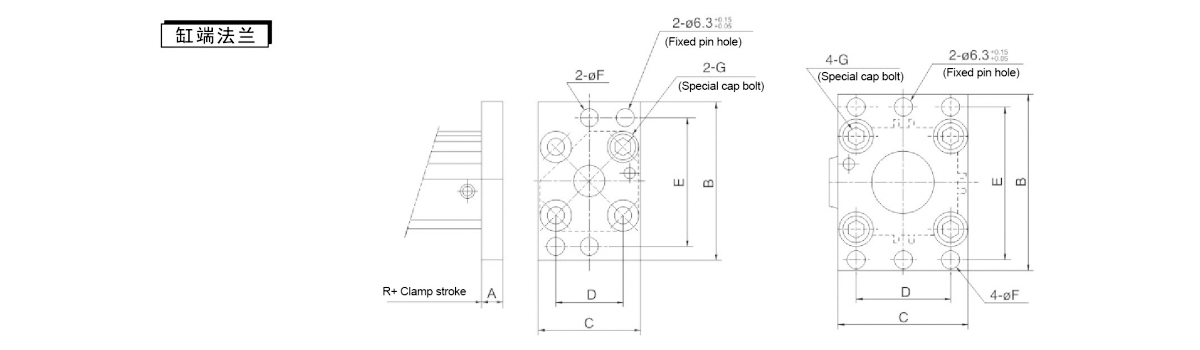

    Bride d'extrémité de cylindre
    Composants En vigueur
    Taille d'alésage     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6 × 1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6 × 1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6 × 1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6 × 1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8 × 1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Remarque : lors de l'installation de la bride, veillez à sélectionner le type d'installation du couvercle de cylindre latéral sans tige : C-MK□□-□□F.

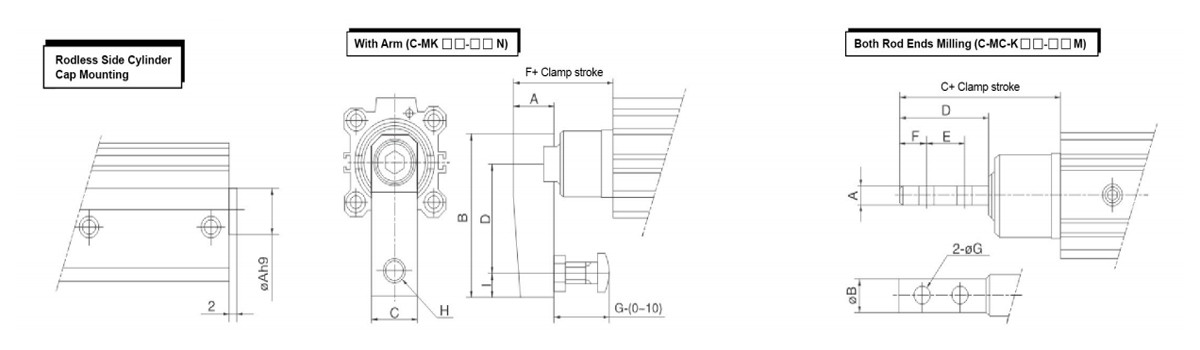

    Montage du capuchon de cylindre latéral sans tige Avec bras Fraisage des deux extrémités de tige
    Modèle A B C D F G H I Modèle A B C D E F G
    Modèle Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6 × 1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6 × 1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8 × 1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8 × 1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
