Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles) Fournisseurs

Accueil / Produits / Cylindre pneumatique / Pinces pneumatiques / Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles)

Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles) Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles)
  • Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles)
  • Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles)
Pinces pneumatiques

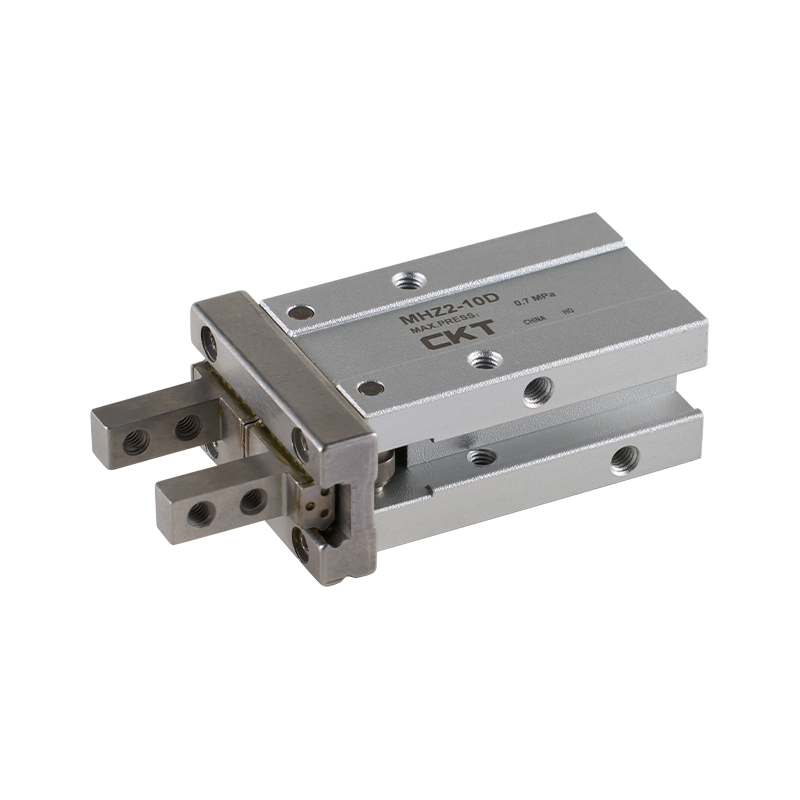

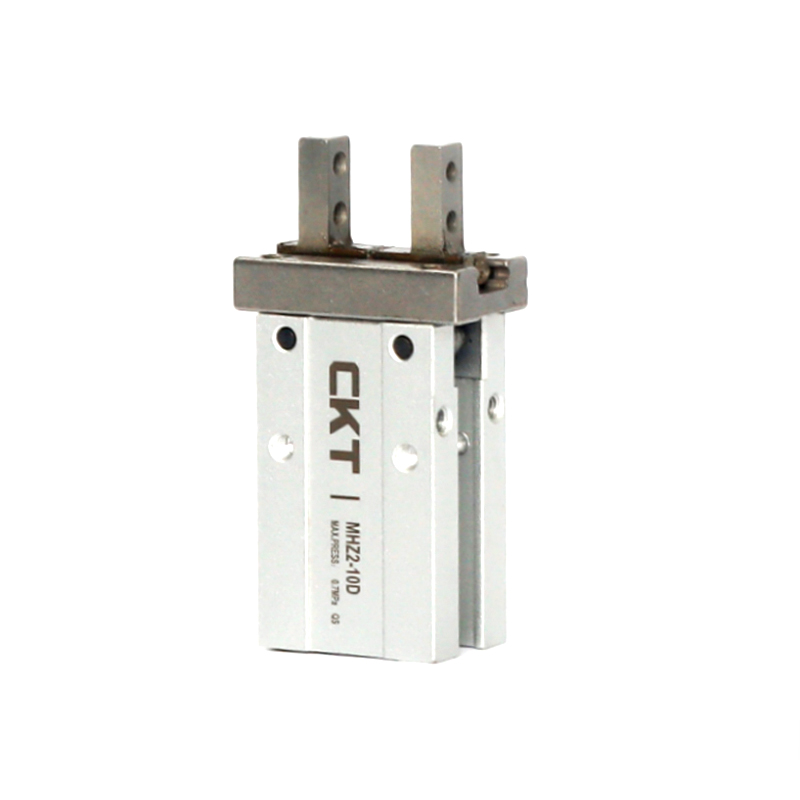

Pince pneumatique série MHZ2 (type à ouverture et fermeture parallèles)

La pince pneumatique de la série MHZ2 (type à ouverture et fermeture parallèles) vise à fournir une action de serrage parallèle stable et fiable. Son concept de conception consiste à équilibrer les performances de base et l'adaptabilité pour répondre aux besoins fondamentaux de préhension de précision dans le lien d'exécution de l'automatisation.

Fonctionnalités principales :

1. Système de guidage intégré : Le mécanisme de guidage intégré garantit que l'actionneur présente une rigidité structurelle et une précision d'action suffisantes pendant le fonctionnement.

2. Stabilité améliorée du guide : Une structure de positionnement auxiliaire est prévue au bas du composant de guidage pour maintenir la relation de position relative entre les pièces mobiles clés et la structure principale, et améliorer la fiabilité du fonctionnement à long terme.

3. Performances de positionnement de précision : La conception structurelle optimisée apporte une bonne cohérence de positionnement, ce qui permet d'obtenir un serrage précis de la pièce et d'améliorer la certitude du processus de serrage.

4. Installation et compatibilité flexibles : Fournit une variété d'interfaces d'installation standardisées pour une intégration facile dans différentes configurations d'équipement ou dans des environnements à espace limité.

5. Assistance au contrôle intégré du corps : Le corps est préréglé avec des composants magnétiques, ce qui offre une commodité de base pour l'intégration de dispositifs de détection de position standard.

6. Adaptabilité du commutateur à induction : Il existe plusieurs fentes d'installation du commutateur à induction conçues sur la surface du corps du cylindre, qui offrent un espace de réglage pour la disposition du dispositif de détection afin de s'adapter aux différentes exigences de collecte de signaux.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pince pneumatique série MHC2 (type d'ouverture et de fermeture du point d'appui)
SUIVANT :Pas d'article suivant
  • Diamètre du cylindre
    mm     		6 10 16 20 25 32 40
    Utiliser du liquide Aérien
    Pression de service
    plage (MPa)     		Double effet 0,15~0,7 0,2 ~ 0,7 0,1 ~ 0,7 0,1 ~ 0,7
    Simple effet 0,3 ~ 0,7 0,35~0,7 0,25 ~ 0,7 0,25 ~ 0,7
    Température du fluide pour une utilisation environnementale -10 ~ 60 ℃
    Répétabilité (mm) ±0,01 ±0,02
    Fréquence de fonctionnement maximale (c.p.m) 180 (la série MHZL2 est 120) 60
    Approvisionnement en pétrole Non requis
    Mode de fonctionnement Double effet · Single-acting
    Interrupteur magnétique (en option) Interrupteur magnétique sans contact (MHZA2, MHZAJ2 sans interrupteur magnétique)
    Diamètre de connexion M3 × 0,5 M5×0,8

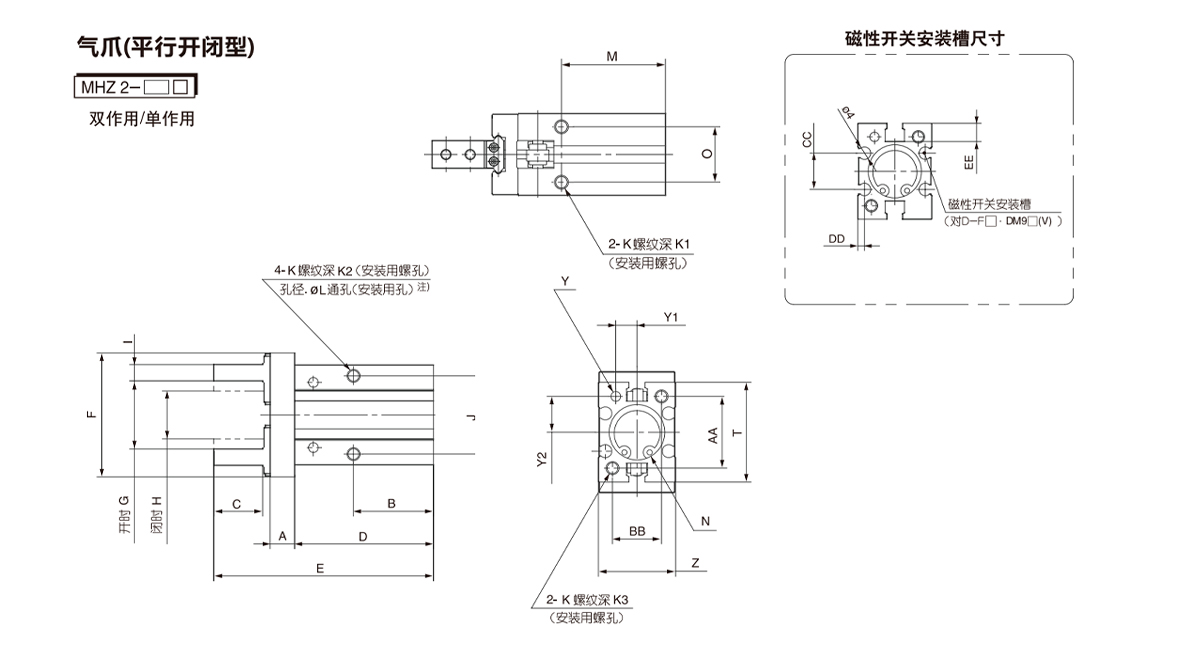

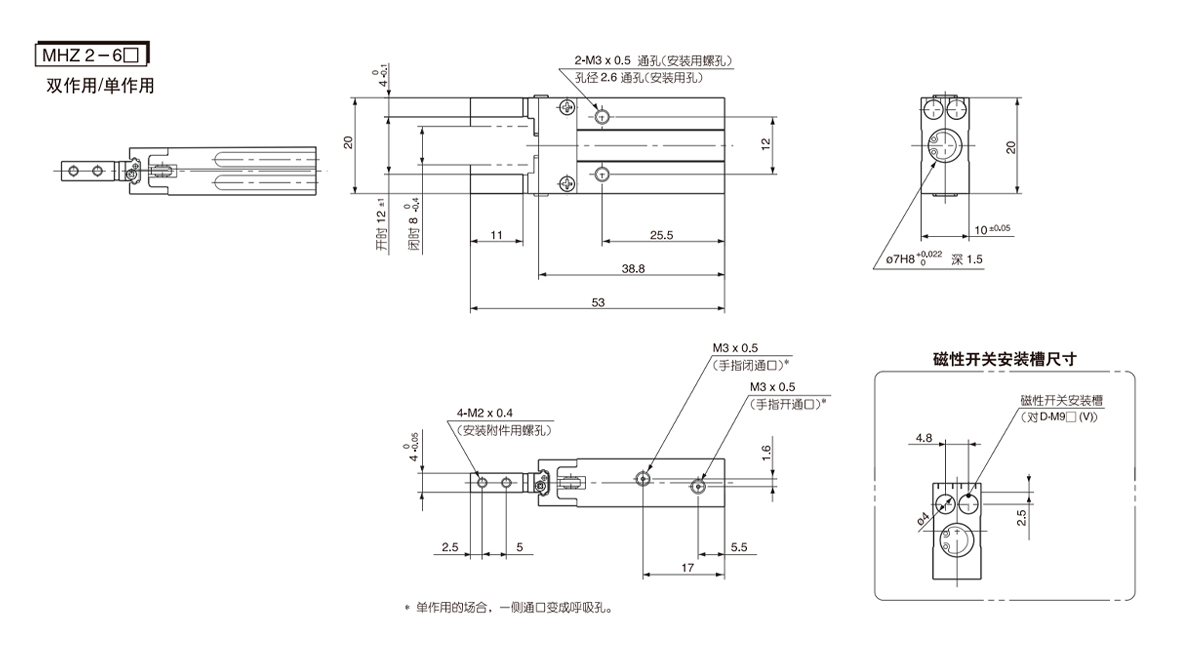

  • Modèle
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3 × 0,5 6 5.5 6 26 27 Ø11H9 Profond 2 11.4 M2,5 × 0,45 3 5.7 M3 × 0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4 × 0,7 4.5 8 8 3.4 30 Ø17H9 Profondeur2 16 M3 × 0,5 4 7 M5 × 0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5 × 0,8 8 10 10 4.3 35 021H9 Profond3 18.6 M4 × 0,7 5 9 M5 × 0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Profond3.5 22 M5 × 0,8 6 12 M5 × 0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Profondeur4 26 M6×1 7 14 M5 × 0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8 × 1,25 13 16 17 6.6 58(71) 042H9 Profond4 32 M8 × 1,25 9 17 M5 × 0,8

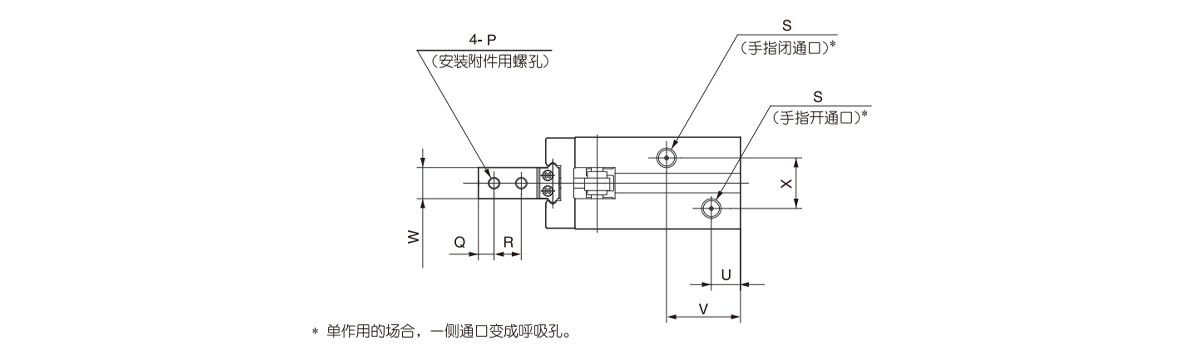

    Modèle
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Profond3 16,4 ± 0,05 5,2 ± 0,02 7,6 ± 0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Profond3 23,6 ± 0,05 6,5 ± 0,02 11 ± 0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Profondeur4 27,6 ± 0,05 7,5 ± 0,02 16,8 ± 0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Profondeur4 33,6 ± 0,05 10 ± 0,02 21,8 ± 0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Profond5 40 ± 0,1 12 ± 0,02 23 ± 0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Profond5 48 ± 0,1 14 ± 0,02 29 ± 0,02 56 32 29.4 3.7 13

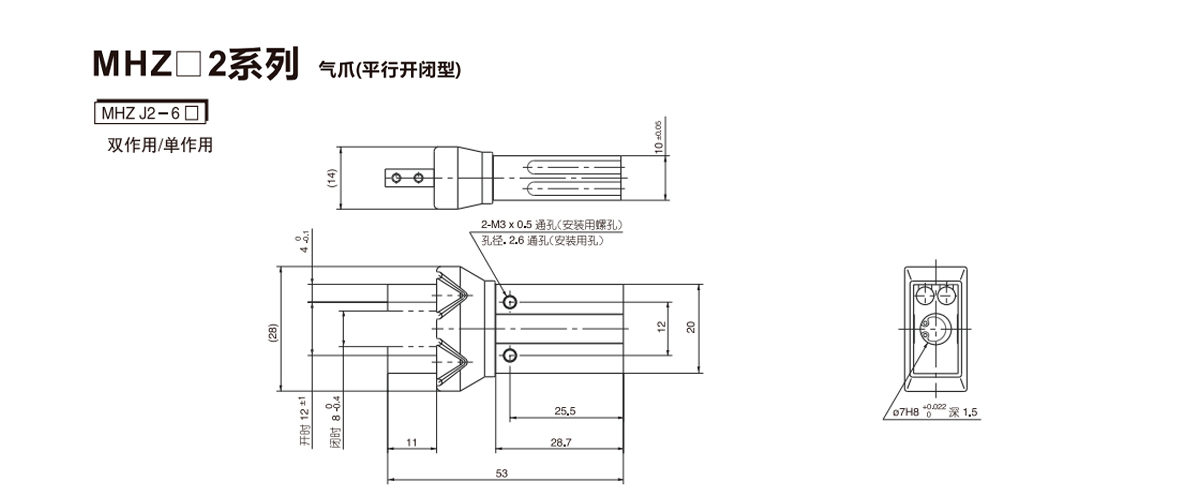

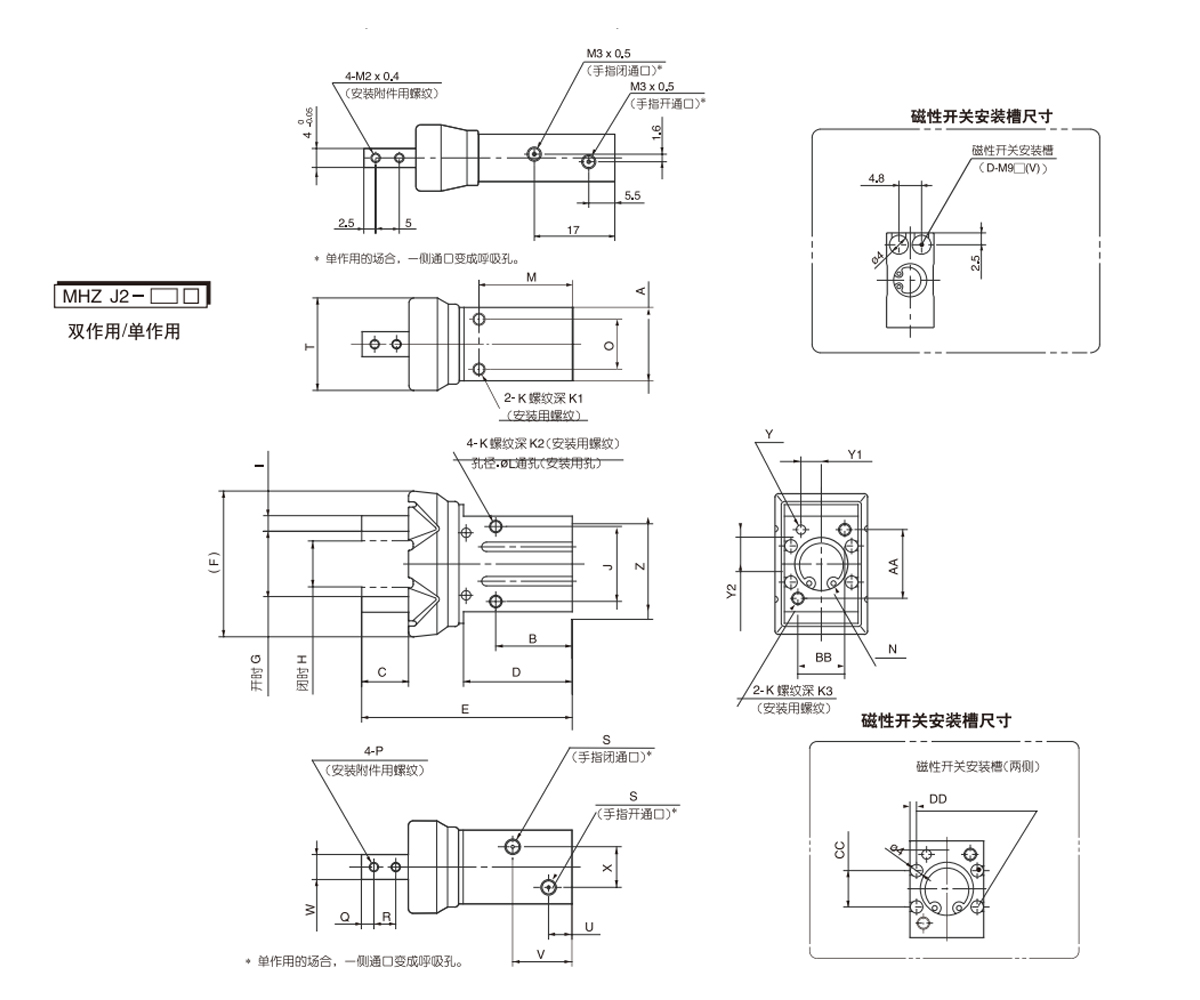

    Diamètre du cylindre
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4 ± 0,05 23 2 31 57 34 15.2 11.2 4 16 M3 × 0,5 6 5.5 6 : 2.6 27 Ø11H9 Profondeur2 11.4 M2,5x4,5 3 5.7 M3 × 0,5 21 7 19 5 11 Ø2H9 Profond3 5,2 ± 0,02 7,6 ± 0,02 23 18 12 - 2.5
    16 23,6 ± 0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4 × 0,7 4.5 8 8 3.4 30 Ø17H9 Profondeur2 16 M3 × 0,5 4 7 M5 × 0,8 29.6 7.5 19 8 13 Ø3H9 Profond3 6,5 ± 0,02 11 ± 0,02 30.6 22 15 11.6 2
    20 27,6 ± 0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5 × 0,8 8 10 10 4.3 35 Ø21H9 Profondeur3 18.6 M4 × 0,7 5 9 M5 × 0,8 34.5 8.5 23 10 15 Ø4H9 Profondeur4 7,5 ± 0,02 16,8 ± 0,02 42 32 18 14 2
    25 33,6 ± 0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Profondeur3.5 22 M5 × 0,8 6 12 M5 × 0,8 42 9 24 12 20 Ø4H9 Profondeur4 10 ± 0,02 21,8 ± 0,02 52 40 22 19 3.5
