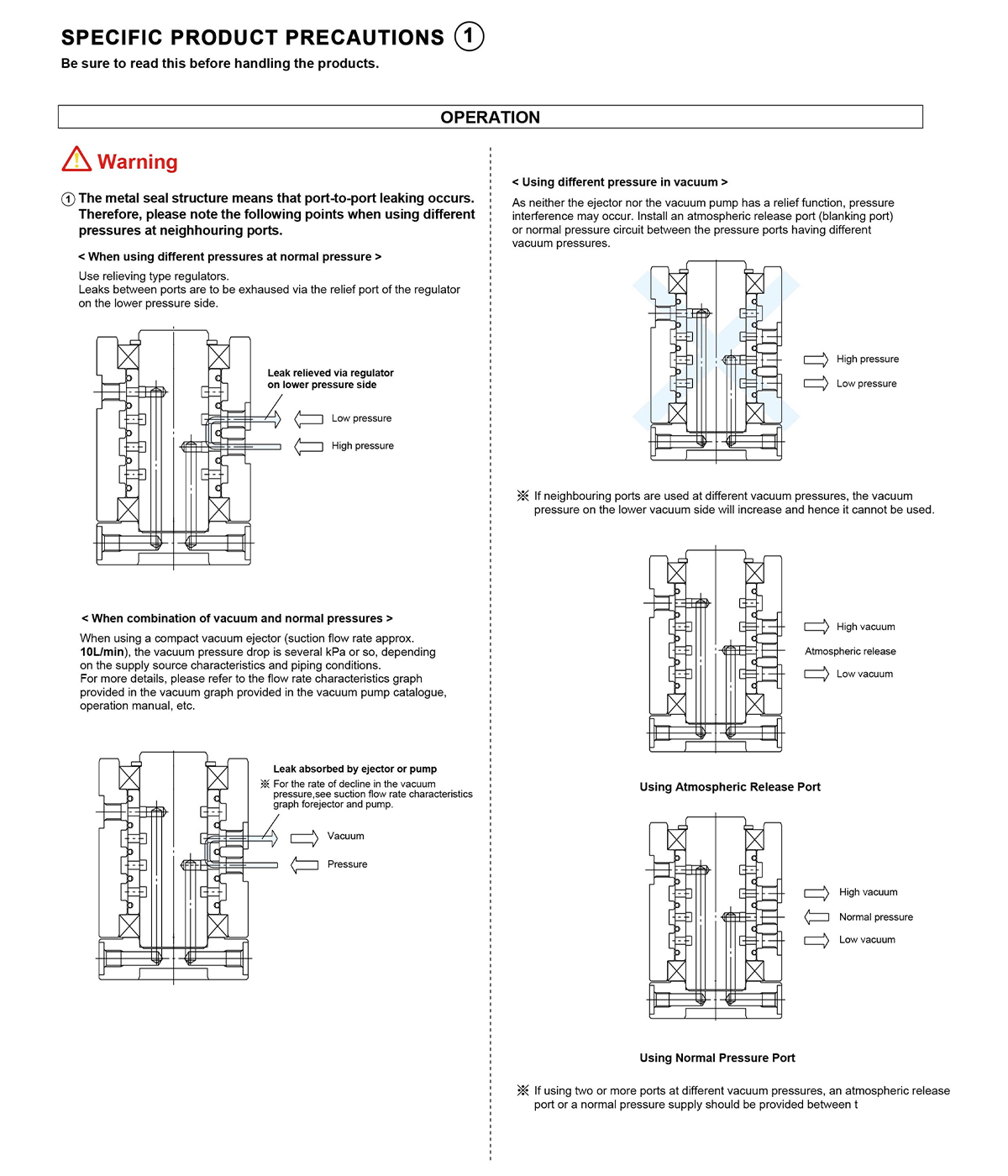

Méthode du joint métallique.

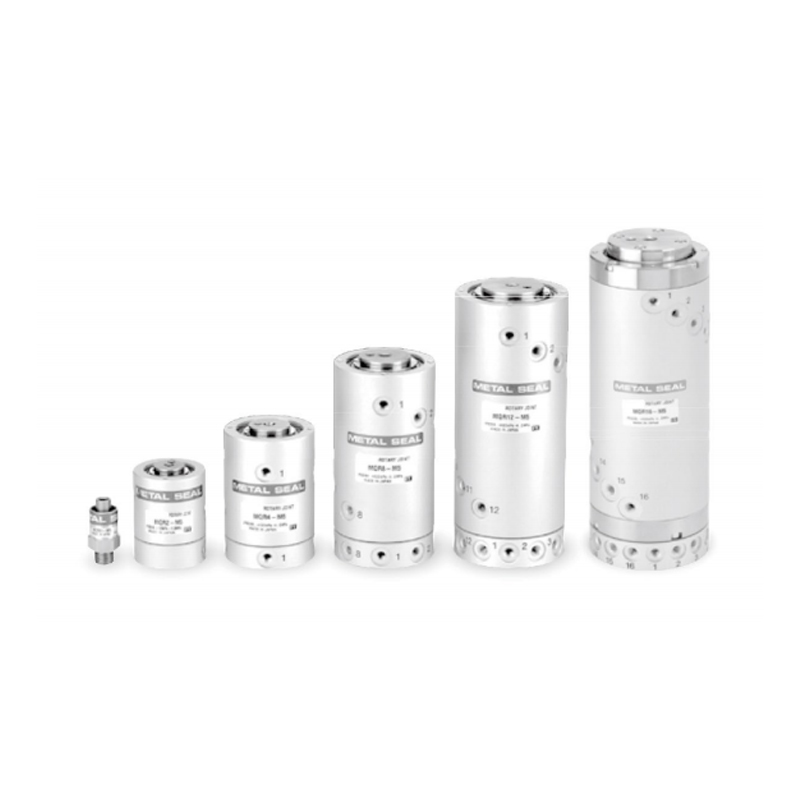

Mécanisme rotatif・Utilisé pour fournir de l'air aux pièces rotatives et oscillantes telles que les bras de robot.
| Modèle | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Nombre de circuits (Nombre de ports) | 1 circuit | 2 circuits | 4circuits | 8 circuits | 12 circuits | 16 circuits | |
| Fluide | Air · Gaz inerte | ||||||
| Structure du sceau | Joint métallique | ||||||
| Structure du guide | Roulement pris en charge | Roulement pris en charge at both ends | |||||
| Taille du port | Mâle R1/8 | M5 × 0,8 | |||||
| Femelle M5×0,8 | |||||||
| Débit Caractéristiques | C | 0,50[dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| CV | 0.17 | ||||||
| Lubrification | Non requis | ||||||
| Pression de fonctionnement minimale | -100kPa | ||||||
| Pression de fonctionnement maximale | 1,0MPa | ||||||
| Remarque 1) Ambiante et fonctionnement Fluide Temperature | -10 ~ 80 ℃ | ||||||
| Remarque )2 Couple de rotation au démarrage maximum | 0,003N ·m ou moins | 0,03N ·m ou moins | 0,05N ·m ou moins | 0,10N ·m ou moins | 0,20N·m ou moins | 0,50N·m ou moins | |
| Remarque 5) Numéro de rotation autorisé Remarque | 3 000 min⁻¹ (tr/min) ou moins Remarque3) | 2 000 min⁻¹ (r.p.m.) ou moins | 1 500 min⁻¹ (tr/min) ou moins | 900 min⁻¹ (tr/min) ou moins | 600 min⁻¹ (tr/min) ou moins | 200 min⁻¹ (tr/min) ou moins | |
| Remarque 4) Charge radiale autorisée (Réaction autorisée de l'axe de couplage) | 1N ou moins | 15Ni moins | 30N ou moins | 40N ou moins | 50N ou moins | ||
| Charge axiale autorisée | |||||||
| Poids | 0,025 kg | 0,16 kg | 0,39kg | 0,76kg | 1,26kg | 2,80kg | |
| Remarque 1) La température de 80 ℃ inclut l'augmentation de la température pendant la rotation ; Note 2) Le couple de démarrage ne change pas avec la pression d'alimentation ou en cas de non-utilisation (reste dans les limites du couple de rotation de démarrage maximum), mais cela change avec le numéro de rotation ; Note 3) Si vous utilisez à une vitesse supérieure à 600 min-1 (tr/min), assurez-vous que la rotation se fait dans le sens dans lequel le joint est fixé ; Note 4) Les accouplements caoutchouc/résine sont recommandés en raison de leur excellente absorption des décentrements, des chocs et des vibrations ; Remarque 5)min-1, nombre de rotations par 1 minute. | |||||||

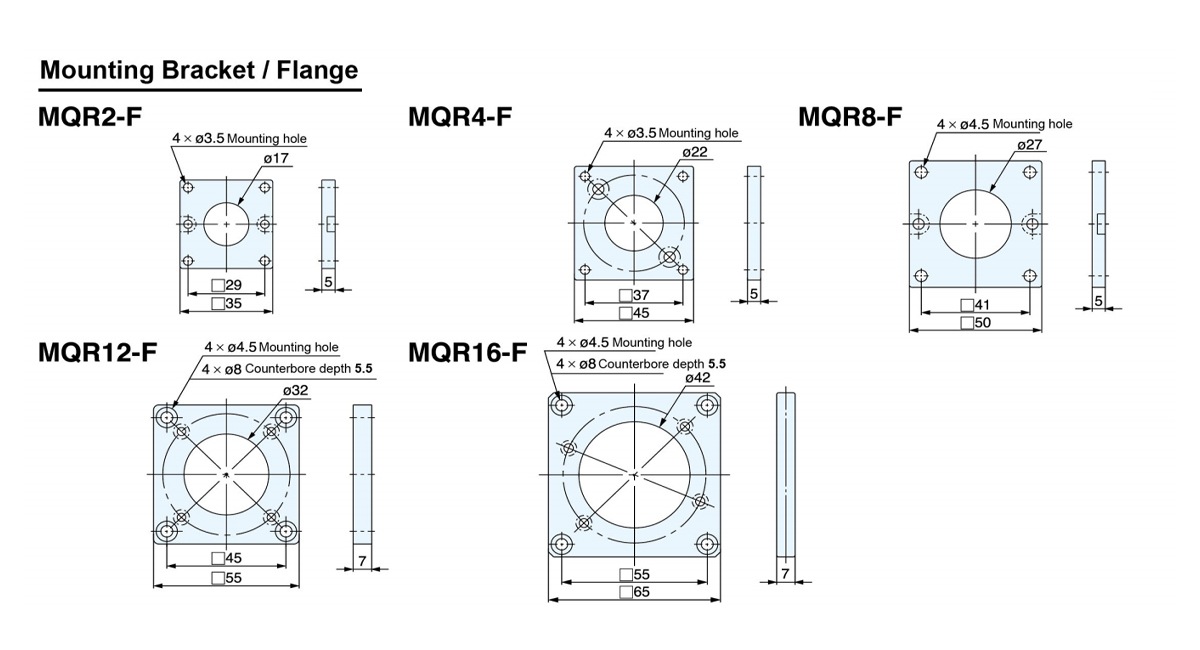

| Nombre de circuits | Numéro de pièce de la bride |
| 2 circuits | MQR2-F |
| 4 circuits | MQR4-F |
| 8 circuits | MQR8-F |
| 12 circuits | MQR12-F |
| 16 circuits | MQR16-F |

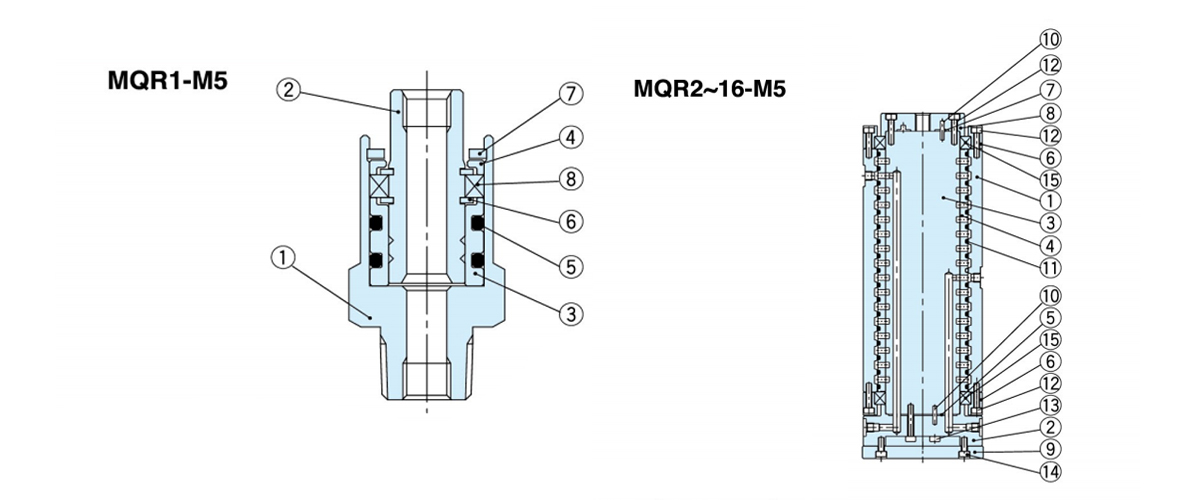

| Composants (circuit MQR1-M5,1) | |||
| Article | Nom | Matériel | Reamrk |
| 1 | Corps | Acier inoxydable | |
| 2 | Bobine | Acier inoxydable spécial | |
| 3 | Manche | Acier inoxydable spécial | |
| 4 | Assiette | Aluminium | |
| 5 | Joint torique | H-NBR | |
| 6 | Anneau de retenue | Acier au carbone | |
| 7 | Anneau de retenue | Acier au carbone | |
| 8 | Roulement radial | ||
| Composants (MQR2 à 16-M5,2 à 16 circuits) | |||
| Article | Nom | Matériel | Reamrk |
| 1 | Corps | Aluminium alloy | |
| 2 | Plaque d'adaptation | Aluminium alloy | |
| 3 | Bobine | Acier inoxydable spécial | |
| 4 | Manche | Acier inoxydable spécial | |
| 5 | Joint | H-NBR | |
| 6 | Support de roulement | Acier inoxydable | 16 circuits seulement |
| 7 | Joint | H-NBR | 16 circuits seulement |
| 8 | Assiette | Aluminium alloy | 16 circuits seulement |
| 9 | Bride | Aluminium alloy | |
| 10 | Goupille parallèle | Acier au carbone | Sauf pour 2 circuits |
| 11 | Joint torique | H-NBR | |
| 12 | Boulon | Acier au carbone | 16 circuits seulement |
| 13 | Boulon | Acier au carbone | |
| 14 | Boulon | Acier au carbone | |
| 15 | Roulement radial | - | |
