Générateur de vide à plusieurs étages

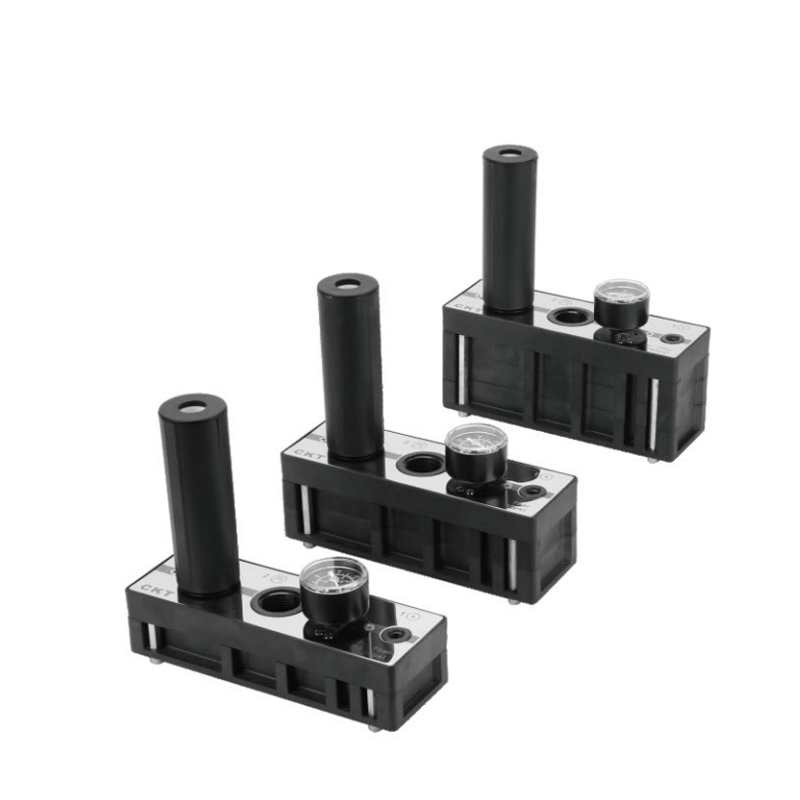

Générateur de vide à plusieurs étages série C
Le générateur de vide à plusieurs étages de la série C est un type d'appareil qui utilise de l'air comprimé pour entraîner et générer du vide grâce à une conception spéciale de structure de canal d'écoulement. Son principe de base est l'effet local de basse pression provoqué par un flux d'air à grande vitesse, qui est particulièrement adapté aux scénarios d'automatisation industrielle qui nécessitent une source de vide efficace et compacte et ne nécessitent pas de pompe à vide traditionnelle.
Architecture hiérarchique de conversion d’énergie :
Différente d'un générateur à un étage, cette série adopte une conception de canal d'écoulement de précision en série à plusieurs étages. L'air comprimé se dilate et accélère dans chaque chambre une par une, et grâce à la superposition de l'effet d'expansion progressive du gaz et de l'effet Venturi, une utilisation plus complète et plus graduelle de l'énergie du flux d'air est obtenue, obtenant ainsi une capacité d'aspiration sous vide plus forte dans les mêmes conditions d'alimentation en air.
Caractéristiques optimisées de la géométrie et du champ d’écoulement :
Le canal d'écoulement interne a été spécialement optimisé sur le plan topologique, comprenant une buse convergente, une chambre de mélange et une section de diffusion à expansion progressive. Cette configuration géométrique peut guider efficacement le flux d'air pour former un jet à grande vitesse, maximisant ainsi la force et la stabilité de la formation de la zone locale de basse pression. Les contours spécifiques des pièces clés favorisent l’entraînement et le transport efficaces des molécules de gaz.
Bilan significatif entre efficacité et consommation de gaz :
Le mécanisme d’extraction d’énergie à plusieurs étages est au cœur de sa haute efficacité. En décomposant un processus de détente de gaz unique en plusieurs étapes énergétiques, le degré de vide ou le taux de pompage pouvant être généré par unité de consommation d'air comprimé est considérablement amélioré. Cela rend la consommation globale de gaz généralement meilleure que celle d'un générateur conventionnel à un étage pour atteindre les mêmes performances de vide, reflétant une meilleure économie de fonctionnement.
Sortie fiable en régime permanent de vide :
La structure à plusieurs étages elle-même a un certain effet tampon et régulateur. Face à de légères fluctuations de charge ou à de légers changements de pression d'alimentation en gaz, le niveau de vide de sortie présente une plus grande robustesse, offrant une garantie de pression négative plus stable pour les processus automatisés de préhension, d'adsorption et autres.
Topologie compacte et adaptabilité de charge :
Malgré la structure interne complexe, son ensemble reste compact et facile à intégrer dans des configurations d'équipements limitées en espace. Ses caractéristiques de pompage lui permettent de mieux s'adapter aux systèmes de charge présentant des taux de fuite différents ou nécessitant une formation rapide du vide, notamment pour le traitement de pièces aux surfaces poreuses et irrégulières.
