Régulateur de pression de filtre série AW Fournisseurs

Accueil / Produits / Composants de contrôle de pression pneumatique / Modulaire F.R.L. Unités série AC / Régulateur de pression de filtre série AW

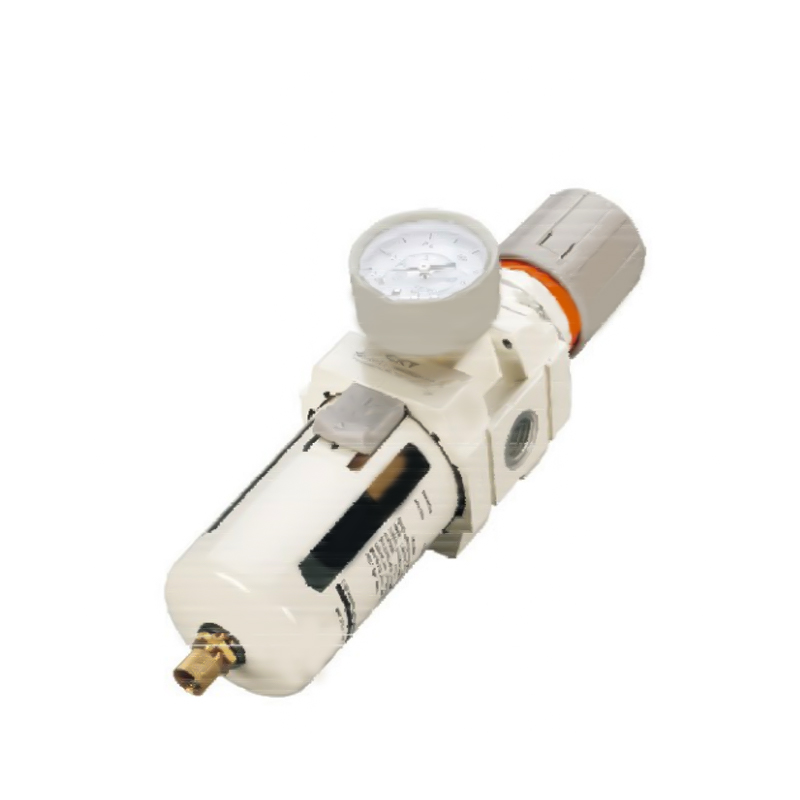

Régulateur de pression de filtre série AW
  • Régulateur de pression de filtre série AW
Modulaire F.R.L. Unités série AC

Régulateur de pression de filtre série AW

Le régulateur de pression de filtre de la série AW est un composant clé du traitement de la source d'air dans les systèmes pneumatiques industriels. Il intègre des fonctions de filtrage et de régulation de pression pour fournir de l'air comprimé propre et à pression stable aux actionneurs, garantissant ainsi la fiabilité et le fonctionnement à long terme du système.

1. Capacité d'interception d'impuretés à plusieurs étages

La structure de filtration intégrée à haute efficacité peut séparer en profondeur les particules solides et les résidus liquides dans la source d'air, réduisant ainsi le risque de contamination des pipelines.


2. Contrôle de l'équilibre dynamique de la pression

Le mécanisme de régulation de pression présente de faibles caractéristiques d'hystérésis et la plage de fluctuation de la pression de sortie est étroite, ce qui supprime efficacement la dérive de pression provoquée par les changements de charge.


3. Interface d'assemblage modulaire

La conception de connexion rapide du port standard est adoptée, qui est compatible avec les collecteurs de gaz et les configurations de pipelines courants, raccourcissant considérablement le cycle d'installation sur site.


4. Couverture complète des spécifications du scénario

Fournit des niveaux de débit des séries 2000/3000/4000/5000 pour s'adapter aux conditions de travail des circuits pneumatiques de différentes tailles.


5. Adaptation universelle des pipelines

Prend en charge la configuration de tuyaux de diamètre transversal de 1/8" à 1" pour obtenir un déploiement rapide et compatible avec les réseaux d'approvisionnement en gaz existants.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Combinaison de filtres série AC (deux pièces)
SUIVANT :Lubrificateur série AL
  • Pression de preuve 1.5Mpa{15.3kgf/cm²}
    Pression de fonctionnement maximale 1.0Mpa{10.2kgf/cm²}
    Température ambiante et du fluide 5 ~ 60 ℃
    Ouverture du filtre 5μm
    Matériau du bol Polycarbonate
    Garde-bol C-AW1000 ~ 2000 (sans)       C-AW3000 ~ 5000 (avec)
    Définir la plage de pression C-AW1000 : 0,05 ~ 0,7 MPa (0,51 ~ 7,1 kgf/cm²).
    C-AW2000 ~ 5000 : 0,05 ~ 0,85 MPa (0,51 ~ 8,7 kgf/cm²).
    Remarque : 2,10,20,40,70,100μm en option

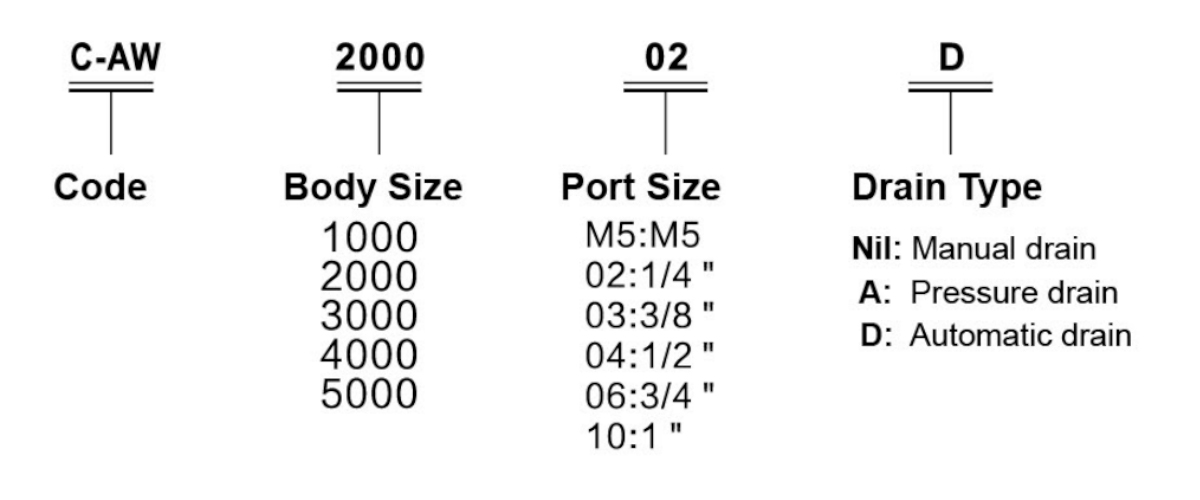

    Modèle Spécification
    Débit nominal Taille du port
    RC(PT)     		Taille du port de jauge
    RC(PT)     		Poids
    (kgf)
    Vidange manuelle  Purge automatique
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Remarque : 1. La vidange automatique standard est normalement ouverte (N.O.). La série C-AW3000~4000 offre également une option normalement fermée (N.C.). La pression de fonctionnement minimale est : normalement ouvert - 0,1 MPa (1 kgf/cm²), normalement fermé - 0,15 MPa (1,5 kgf/cm²).
    2. Sous une pression d'alimentation de 0,7 MPa (7,1 kgf/cm²).

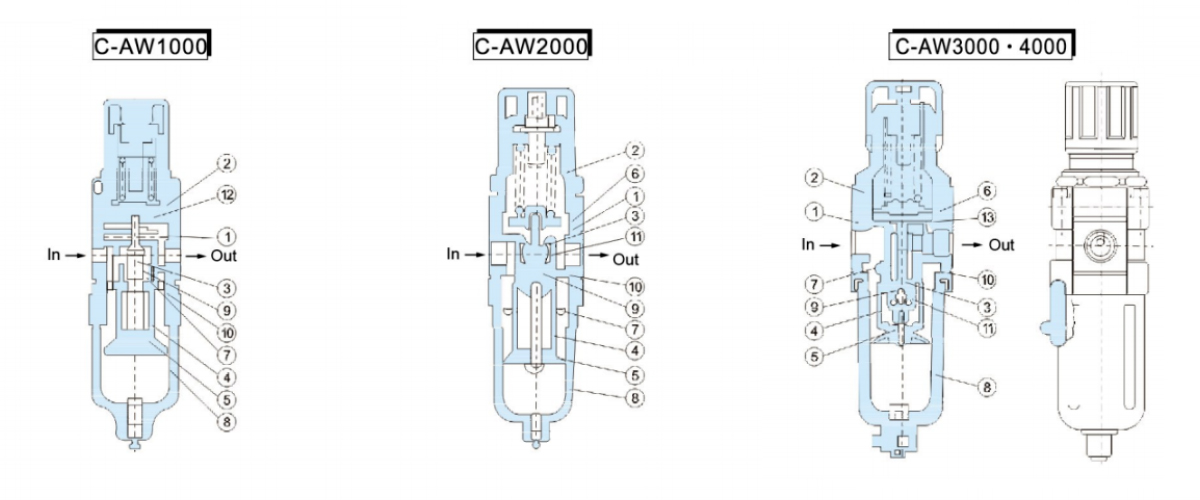

  • Principaux composants
    Article Nom Matériel Remarque
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Corps Zinc moulé sous pression Aluminium moulé sous pression Aluminium moulé sous pression Blanc
    2 Bonnet Métacétaldéhyde Aluminium moulé sous pression Noir

    Composants
    Article Nom Matériel Numéro de pièce :
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Ensemble de vanne Laiton NBR - - - - -
    4 Élément filtrant Résine - - - - -
    5 Cloison ABS - - - - -
    6 Assemblage du diaphragme NBR - - - - -
    7 Plaque déflectrice ABS - - - - -
    8 Assemblage du bol Polycarbonate - - - - -
    9 Ressort de soupape Acier inoxydable - - - - -
    10 Corps O-ring NBR - - - - -
    11 Joint torique de soupape NBR - - - - -
    12 MA-bague NBR - - - - -
    13 Joint torique NBR - - - - -

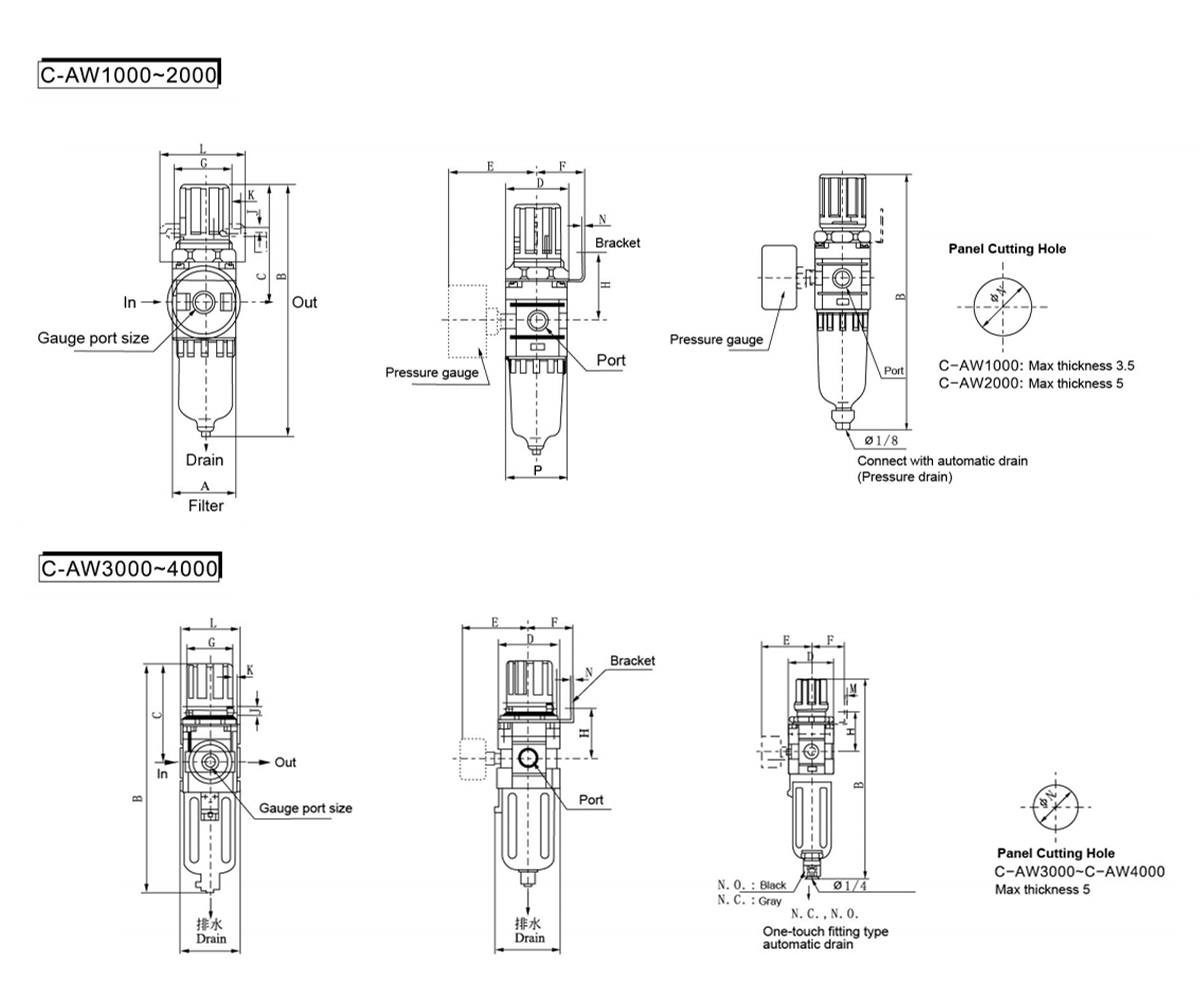

    Modèle Port
    Taille     		A B C D E F G H J K L M N P Connectez-vous avec
    Vidange automatique
    B
    C-AW1000 M5 × 0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
