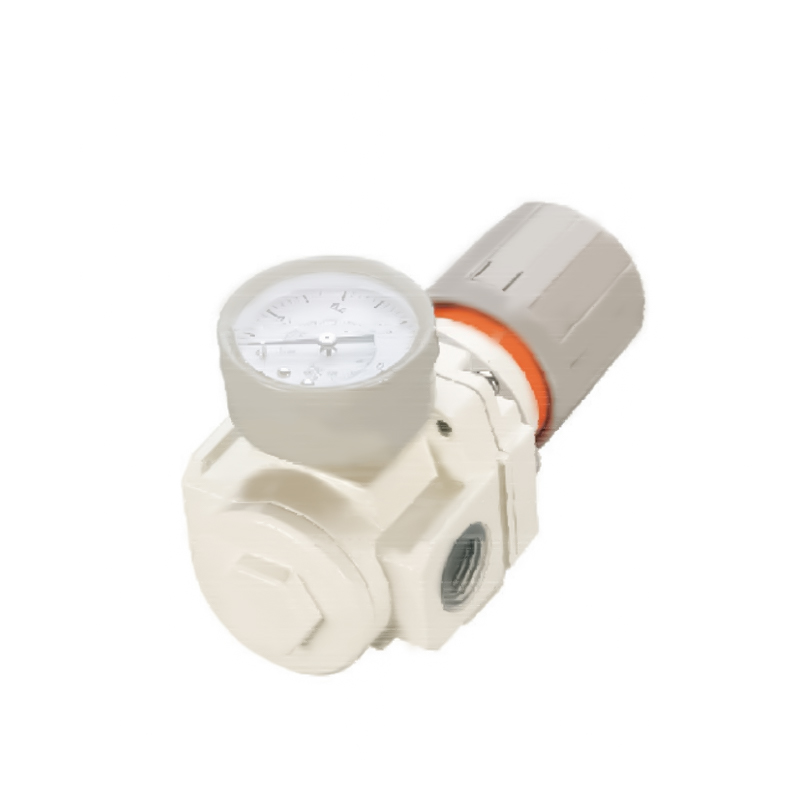

Régulateur de pression série AR
  • Régulateur de pression série AR
Modulaire F.R.L. Unités série AC

Régulateur de pression série AR

Le régulateur de pression de la série AR est un composant du système de gestion de la pression dans le domaine du contrôle des fluides industriels. Il permet un contrôle précis de la pression moyenne grâce à un mécanisme d'équilibre dynamique et convient aux exigences de pression stables dans diverses conditions de travail complexes. Sa conception combine les principes de redondance structurelle et d'optimisation de la dynamique des fluides pour garantir une sortie constante de la pression du système.

Fonctionnalités principales

1. Adaptabilité à la pression en pleine condition

- Mécanisme de compensation de pression à plusieurs étages intégré, compense les fluctuations de débit et les perturbations de pression en amont grâce à un système de rétroaction adaptatif du noyau de vanne, établit un domaine de pression stable et protège l'équipement terminal des chocs de pression soudains.

2. Architecture conviviale pour l'intégration du système

- Adoptant une conception de topologie d'interface modulaire, il prend en charge la configuration de pipeline multidimensionnel axial/radial, est compatible avec les brides industrielles standard et les systèmes de connecteurs rapides, et réduit considérablement la complexité de déploiement et les coûts de reconstruction de pipeline.

3. Couverture évolutive du gradient de pression

- Fournit une série de matrices de produits pour tous les niveaux de pression, couvrant le réglage fin des basses pressions jusqu'aux scénarios de suppression des hautes pressions, et aide les utilisateurs à adapter de manière flexible les solutions de corps de vanne pour les plages de pression correspondantes en fonction des seuils de pression du système.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Lubrificateur série AL
SUIVANT :Filtres à air série AF
  • Pression de preuve 1.5Mpa{15.3kgf/cm²}
    Pression de fonctionnement maximale 1.0Mpa{10.2kgf/cm²}
    Température ambiante et du fluide 5 ~ 60 ℃
    Définir la plage de pression C-AR1000 : 0,05 ~ 0,7 MPa (0,51 ~ 7,1 kgf/cm²).
    C-AR2000 ~ 5000 : 0,05 ~ 0,85 MPa (0,51 ~ 8,7 kgf/cm²).
    Remarque : C-AR2000~5000 a également la plage de pression : 0,02~0,2Mpa (Kgf/m²)

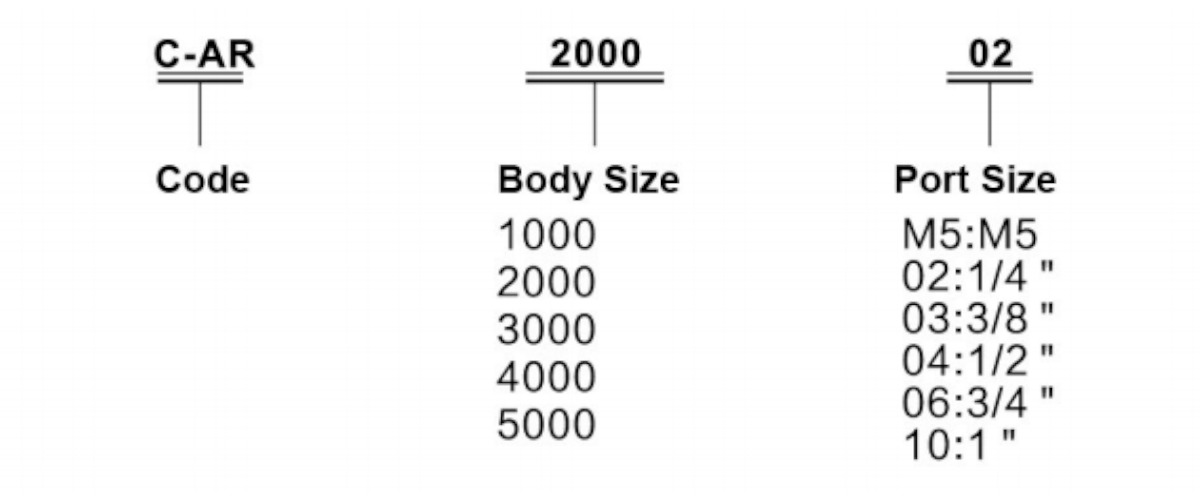

    Modèle Spécification
    Débit nominal (L/min) Taille du port Rc (PT) Taille du manomètre Rc (PT) Poids (kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Remarque : pression d'alimentation 0,7 Mpa (7,1 kgf/cm²), la deuxième pression réglée est de 0,5 Mpa (5,1 kgf/cm²)

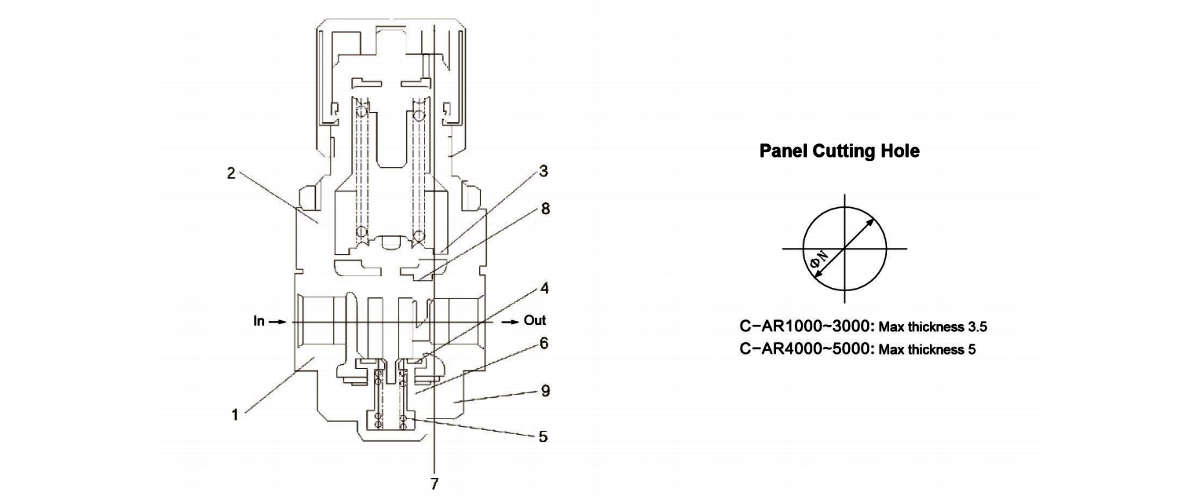

  • Principaux composants
    Article Nom Matériel Remarque
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Corps Zinc moulé sous pression Aluminium moulé sous pression Aluminium moulé sous pression Blanc
    2 Bonnet Métacétaldéhyde Aluminium moulé sous pression Noir

    Composants
    Article Nom Matériel Numéro de pièce
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Assemblage des membranes NBR - - - - - -
    4 Ensemble de vannes Laiton NBR - - - - - -
    5 Ressort de soupape Acier inoxydable - - - - - -
    6 Joint torique NBR - - - - - -
    7 Bague à ressort minimum NBR - - - - - -
    8 Joint torique NBR - - - - - -
    9 Joint torique NBR - - - - - -
    10 Ressort de réglage - - - - - - -
    11 Soupape d'échappement - - - - - - -

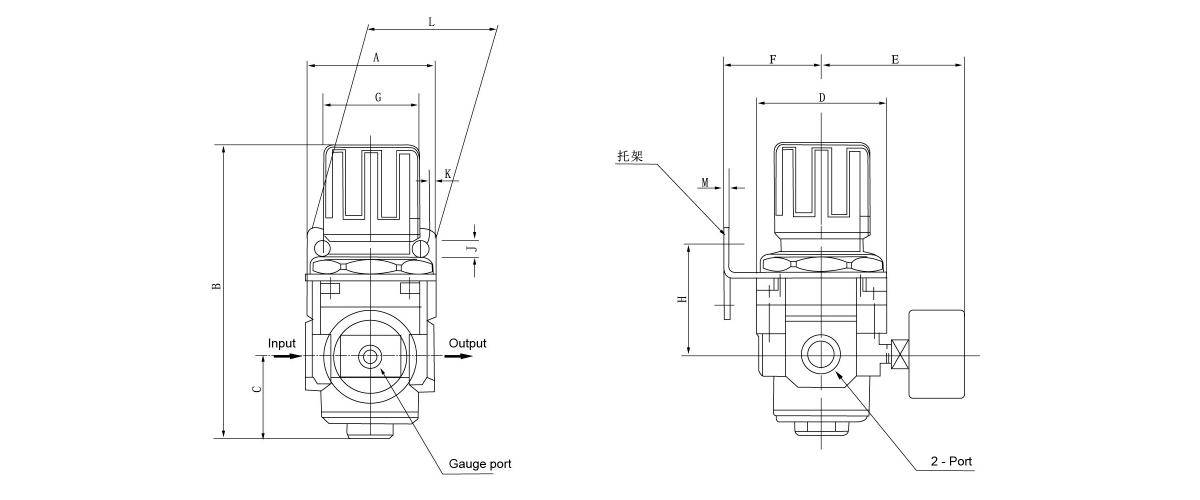

    Modèle A B C D E F G H J K L M N
    C-AR1000 M5 × 0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
