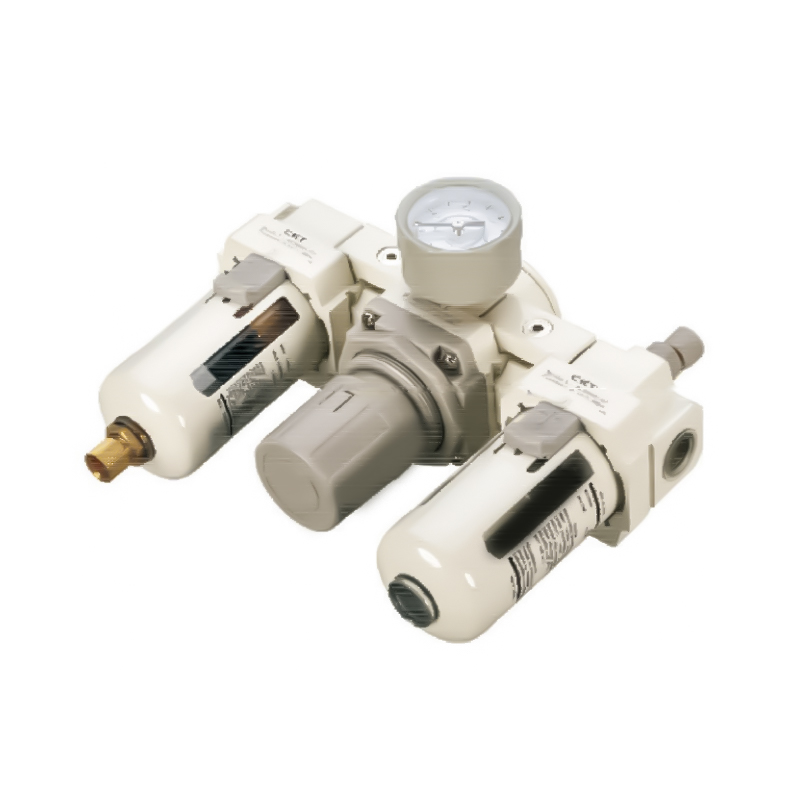

Combinaison de filtres série AC (triple pièce)
  • Combinaison de filtres série AC (triple pièce)
Modulaire F.R.L. Unités série AC

Combinaison de filtres série AC (triple pièce)

La combinaison de filtres de la série AC (triple pièce) est l'unité de base principale pour le prétraitement de la source d'air dans les systèmes pneumatiques industriels. Il intègre généralement trois fonctions : filtration des impuretés, régulation de pression et lubrification des actionneurs. Il fournit un milieu de travail propre, stable et approprié pour les composants pneumatiques en aval, garantissant ainsi la fiabilité et la durée de vie du fonctionnement du système.

Fonctionnalités principales :

1. Excellente propreté moyenne : Il a une capacité efficace de capture des impuretés, peut filtrer efficacement les particules solides et le brouillard d'eau liquide dans la source d'air et réduire considérablement les dommages potentiels aux composants de précision.

2. Sortie de pression stable : Le mécanisme de régulation de pression intégré fonctionne de manière fiable, peut régler et maintenir avec précision le niveau de pression de service requis du système et amortir efficacement l'impact des fluctuations de pression en amont sur l'équipement en aval.

3. Contrôle de lubrification optimisé : Sa conception à brouillard d'huile se concentre sur l'efficacité et permet d'obtenir une alimentation par atomisation de lubrifiant stable et contrôlable avec un débit d'air inférieur, garantissant ainsi une lubrification complète et économique des actionneurs. Protection.

4. Adaptation flexible des spécifications : Fournissez des options de la série 2000/3000/4000/5000, couvrant des applications de base jusqu'à des conditions de travail plus exigeantes, faciles à adapter et à sélectionner en fonction des exigences de charge et de débit du système.

5. Large gamme de compatibilité d’interface : Supporte 1/8", 1/4", 3/8", 1/2", 3/4", 1" et d'autres diamètres de tuyaux standard, facile à connecter et à intégrer avec des tuyaux pneumatiques de différentes spécifications, simplifiant l'installation sur site.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Pas d'article précédent
SUIVANT :Combinaison de filtres série AC (deux pièces)
  • Pression de preuve 1.5Mpa{15.3kgf/cm²}
    Pression de fonctionnement maximale 1.0Mpa{10.2kgf/cm²}
    Température ambiante et du fluide 5 ~ 60 ℃
    Ouverture du filtre 5μm
    Recommander la lubrification ISOVG32 ou équivalent
    Matériau du bol Polycarbonate
    Garde-bol C-AC1000 ~ 2000 (sans)        C-AC3000 ~ 5000 (avec)
    Définir la plage de pression C-AC1000 : 0,05-0,7 MPa (0,51 ~ 7,1 kgf/cm²).
    C-AC2000 ~ 5000 : 0,05 ~ 0,85 MPa (0,51 ~ 8,7 kgf/cm²).
    Remarque : 2,10,20,40,70,100μm   pour   en option

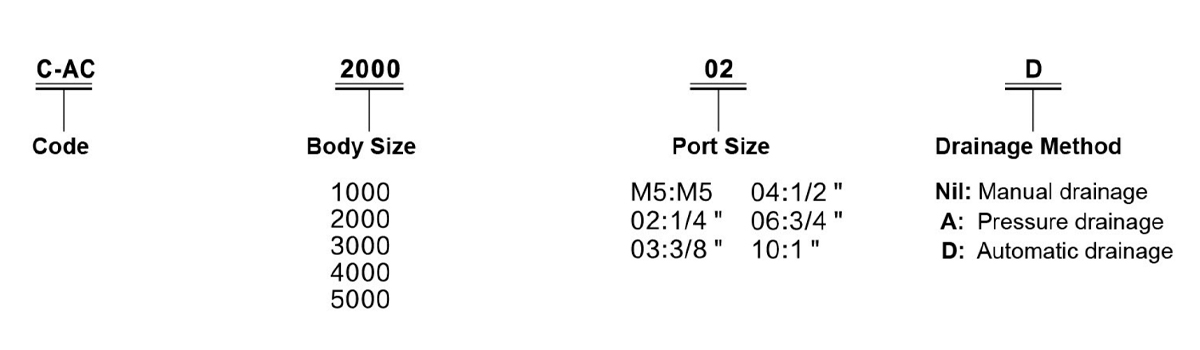

    Modèle Spécification
    Composants Débit nominal
    (L/min)     		Taille du port
    RC(PT)     		Manomètre
    Taille du port
    RC(PT)     		Poids
    (kgf)
    Vidange manuelle  Purge automatique Filtrer Régulateur Lubrification
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Remarque : 1. La vidange automatique standard est normalement ouverte (N.O.). La série C-AC3000~5000 offre également une option normalement fermée (N.C.). La pression de fonctionnement minimale est : normalement ouvert - 0,1 MPa (1 kgf/cm²), normalement fermé - 0,15 MPa (1,5 kgf/cm²).
    2. Sous une pression d'alimentation de 0,7 MPa (7,1 kgf/cm²).

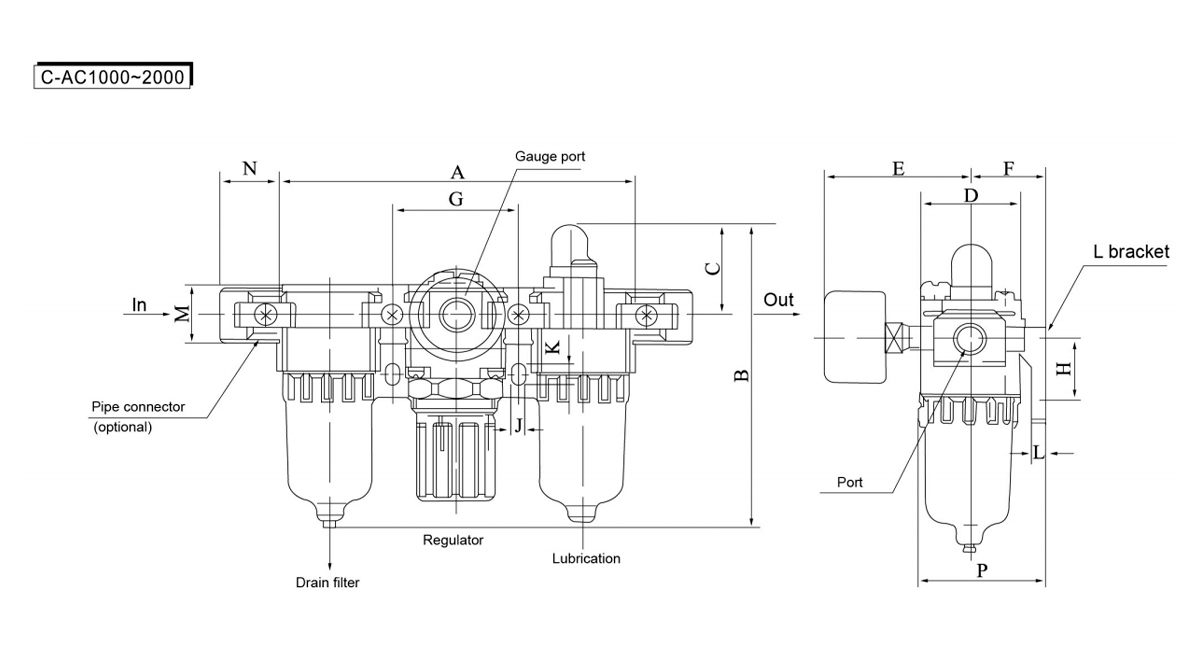

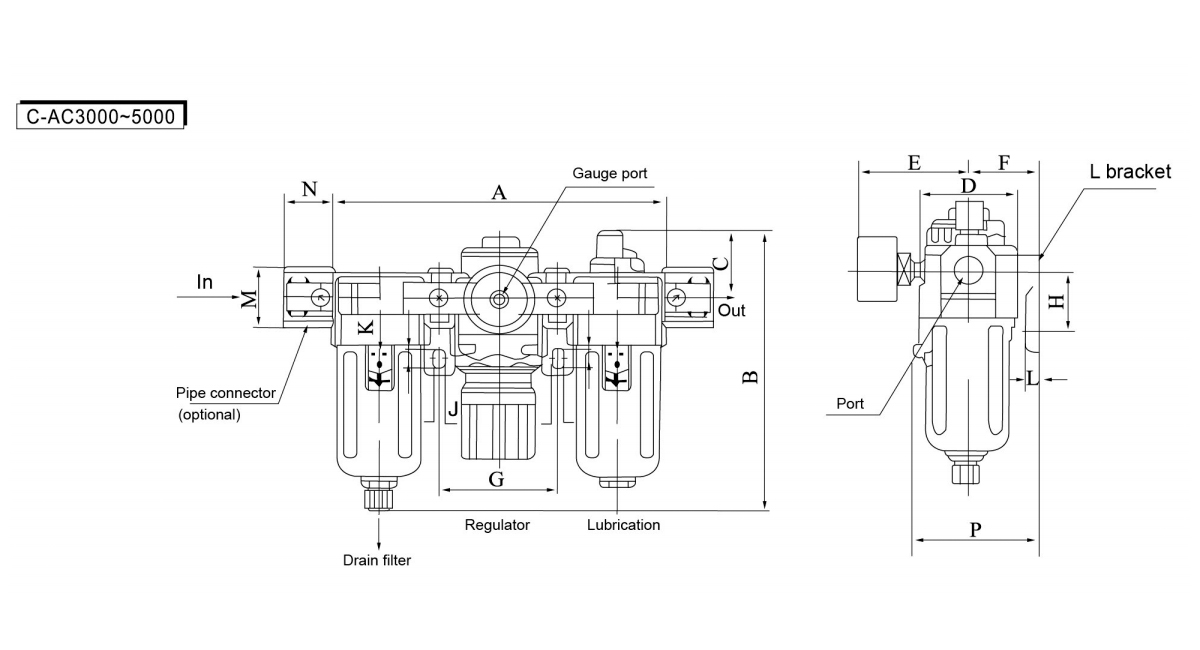

  • Modèle Taille du port A B C D E F G H J K L M N P Connectez-vous avec
     Purge automatique
    B
    C-AC1000 M5 × 0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4 ·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
