Mini-vérin en acier inoxydable série CM2 (double effet) Fournisseurs

Accueil / Produits / Cylindre pneumatique / Mini-cylindre / Mini-vérin en acier inoxydable série CM2 (double effet)

Mini-vérin en acier inoxydable série CM2 (double effet) Mini-vérin en acier inoxydable série CM2 (double effet)
  • Mini-vérin en acier inoxydable série CM2 (double effet)
  • Mini-vérin en acier inoxydable série CM2 (double effet)
Mini-cylindre

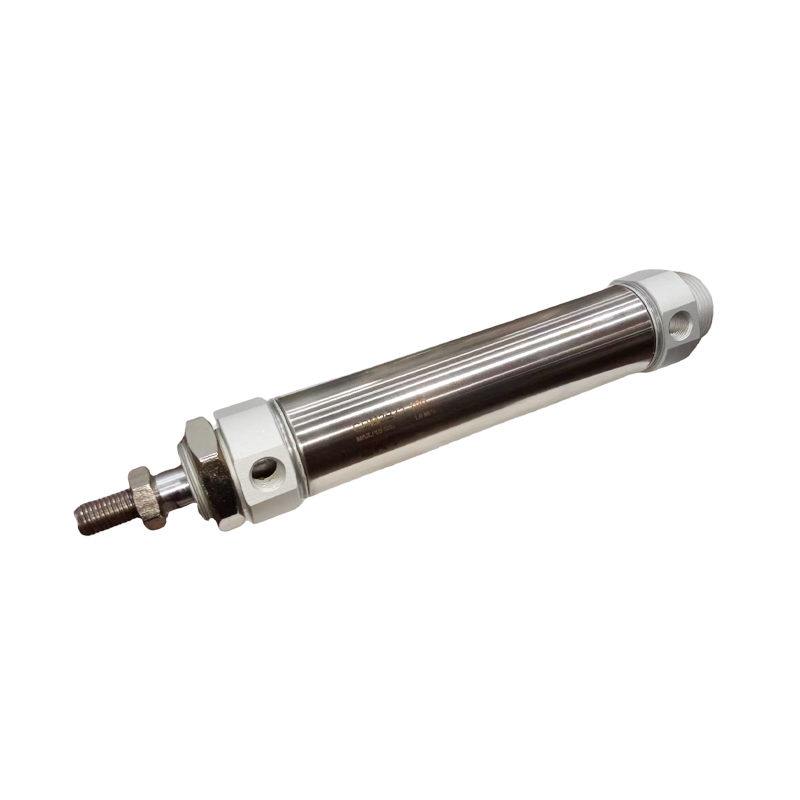

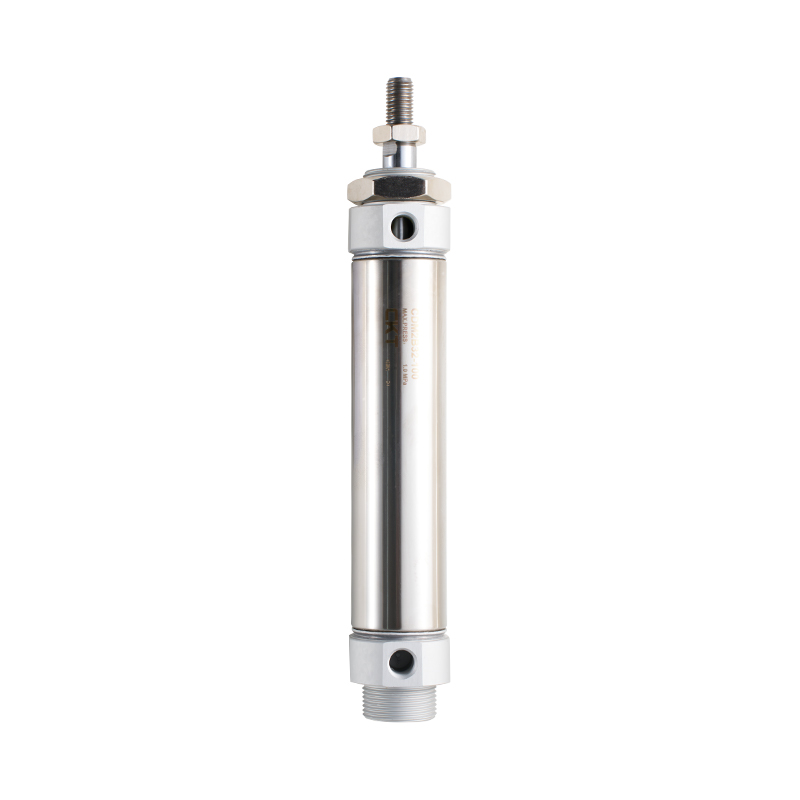

Mini-vérin en acier inoxydable série CM2 (double effet)

Le mini-vérin en acier inoxydable de la série CM2 (double effet) est un actionneur compact en acier inoxydable conçu pour les conditions de travail limitées en espace. Il possède une force motrice à double effet, prenant en compte la résistance à la corrosion et la résistance structurelle, et convient aux scénarios d'automatisation ayant des exigences élevées en matière de résistance environnementale et de fiabilité.

Fonctionnalités principales :
·Adaptabilité à double tampon : le tampon pneumatique et le tampon en caoutchouc sont disponibles en configurations doubles pour répondre aux exigences de freinage final de différentes conditions de charge.
·Structure légère et résistante à la corrosion : les couvercles avant et arrière en aluminium réduisent le poids total et le cylindre en acier inoxydable fournit une barrière antirouille et anticorrosion de base.
·Tolérance de base à l'environnement de corrosion : Maintenir un fonctionnement stable dans des environnements contenant un faible brouillard acide/alcali, de l'humidité ou une exposition à des produits chimiques doux.
·Interface d'installation modulaire : prend en charge une variété d'accessoires d'installation standard (tels que tourillons, pieds, brides, etc.), qui peuvent être combinés de manière flexible en fonction de la disposition de l'espace de l'équipement.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Mini-vérin en acier inoxydable série CM2 (simple effet)
SUIVANT :Mini-vérin en acier inoxydable série CJ2 (simple effet)
  • Diamètre du cylindre (mm) 20 25 32 40
    Fluide utilisé Air (pas d'huile*)
    Mode de fonctionnement Double effet
    Pression de service maximale 1,0MPa
    Pression de service minimale 0,05MPa
    Température ambiante et du fluide Interrupteur amagnétique : -10°C à 70°C, interrupteur magnétique : -10°C à 60°C
    Vitesse des pistons 50~750 mm/s
    Mise en mémoire tampon Amorti en caoutchouc/amorti pneumatique
    Tolérance de longueur de course (mm) 1.40
    *Lubrification Non requis
    Diamètre de connexion (Rc) 1/8 1/8 1/8 1/4
    *Si un graissage est nécessaire, utilisez l'huile pour turbine n° 1 ISOVG32.

  • Tableau des modèles de commutateurs de voyage/magnétiques
    Diamètre du cylindre
    (mm)     		Course standard
    (mm) Remarque 1     		Interrupteur magnétique Modèle Note 2) Pièce d'installation Modèle  Note 3 Modèle de ceinture à anneaux
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Note 1) Des options de voyage non standard sont disponibles.
    Note 2) Pour les spécifications et les caractéristiques des interrupteurs magnétiques, reportez-vous à la série d'interrupteurs magnétiques.
    Marquages ​​de longueur de fil : Pas de marquage - 0,5 m, L - 3 m, Z - 5 m. Exemple : M9N, M9NL.
    Note 3) Pièces de montage et ceinture annulaire Les modèles doivent être commandés ensemble pour être utilisés.

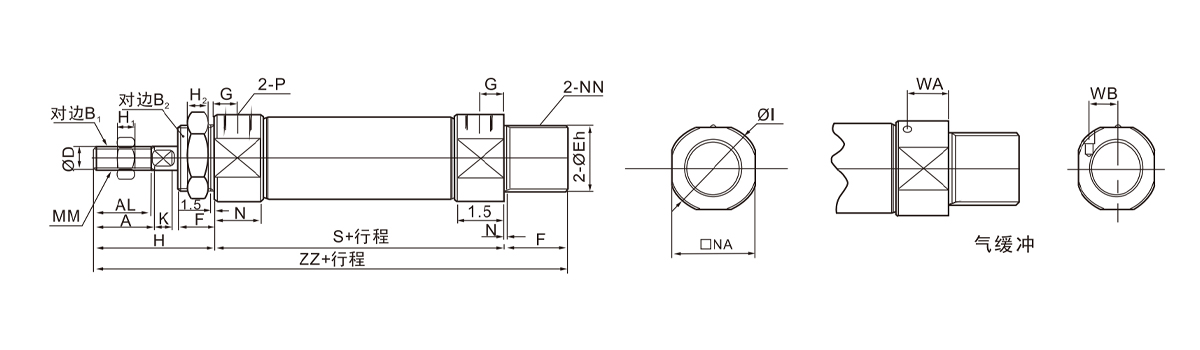

  • Diamètre du cylindre Itinéraire du voyage A AL B1 B2 D E F G H H1 H2 I K MM N NA N.N. P S ZZ WA BM
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20 × 1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10 × 1,25 15 30 M26 × 1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10 × 1,25 15 34.5 M26 × 1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

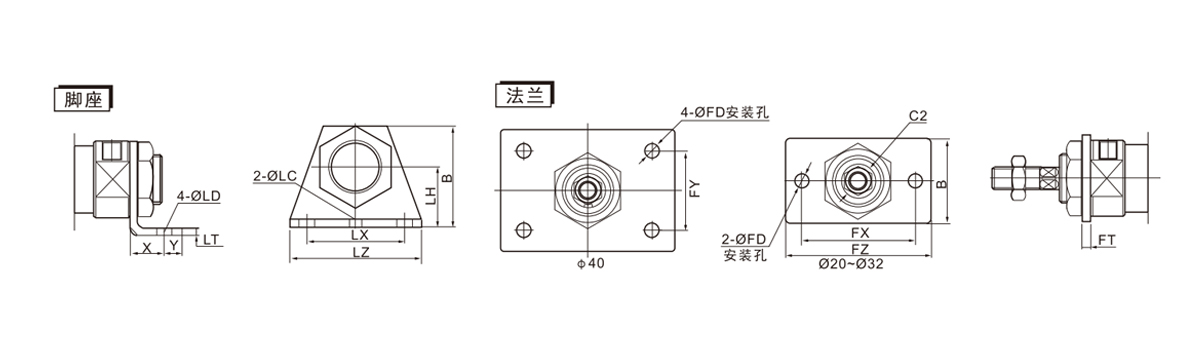

    Diamètre du cylindre applicable
    (mm)     		Repose-pieds Bride
    Numéro de pièce X Y ØLD ØLC LX LZ LH LT B Numéro de pièce FD Exercice Effets FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

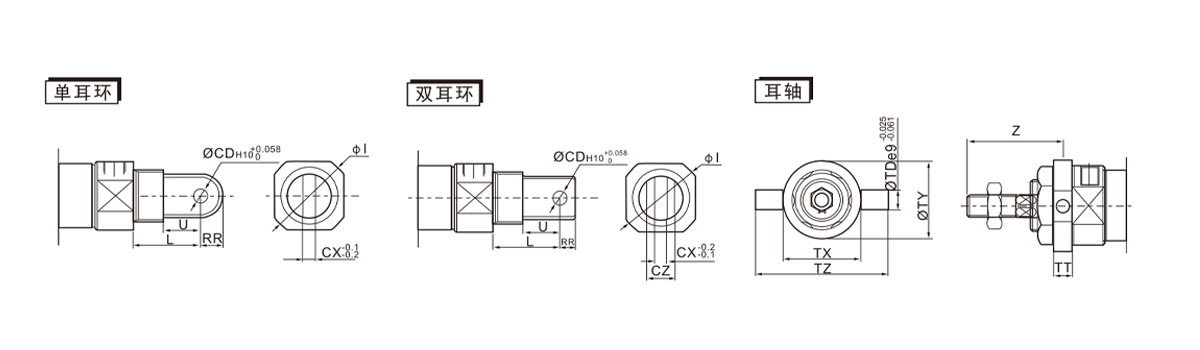

    Diamètre du cylindre applicable
    (mm)     		Boucle d'oreille unique Boucles d'oreilles doubles Type d'oreille d'essieu
    Numéro de pièce L U FR Øl ØCD CX Numéro de pièce L U FR ØCD CX CZ Øl Numéro de pièce Émission TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

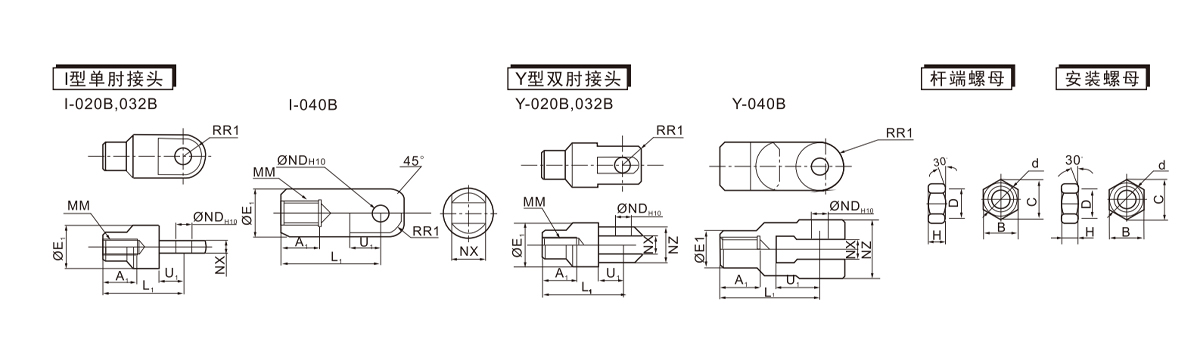

    Diamètre du cylindre applicable
    (mm)     		Articulation de coude simple de type I Articulation double coude de type Y Écrou d'extrémité de tige Installez l'écrou.
    Numéro de pièce A1 E1 L1 MM ØND H10 NX R1 U Numéro de pièce A1 E1 L1 MM ØND NX Nouvelle-Zélande R1 U1 Numéro de pièce B C d H Numéro de pièce B C d H D
    20 1-020B 16 20 36 M8 × 1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8 × 1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8 × 1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10 × 1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10 × 1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10 × 1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

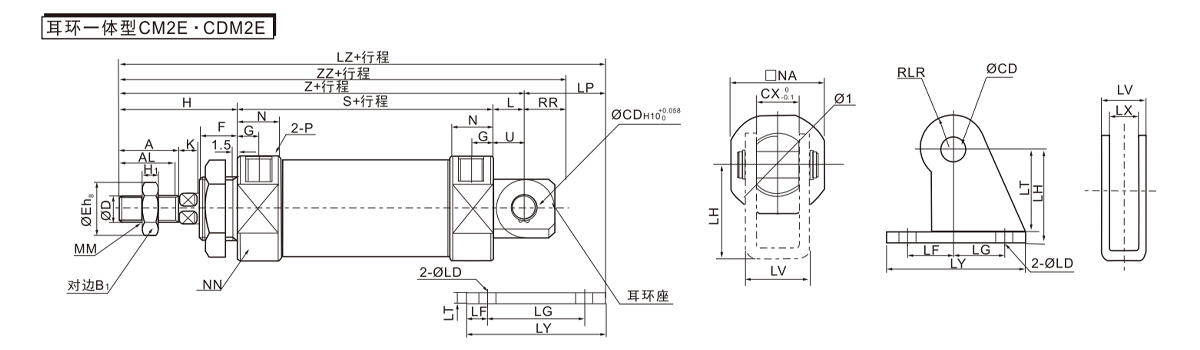

    Diamètre du cylindre applicable
    (mm)     		Itinéraire du voyage A AL B1 CD CX D E F G H H1 I K L MM N NA N.N. P FR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20 × 1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10 × 1,25 15 30 M26 × 1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10 × 1,25 15 34.5 M26 × 1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

    Porte-boucles d'oreilles
    Diamètre du cylindre applicable
    (mm)     		Numéro de pièce LD LF LG LH LP LT BT LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
