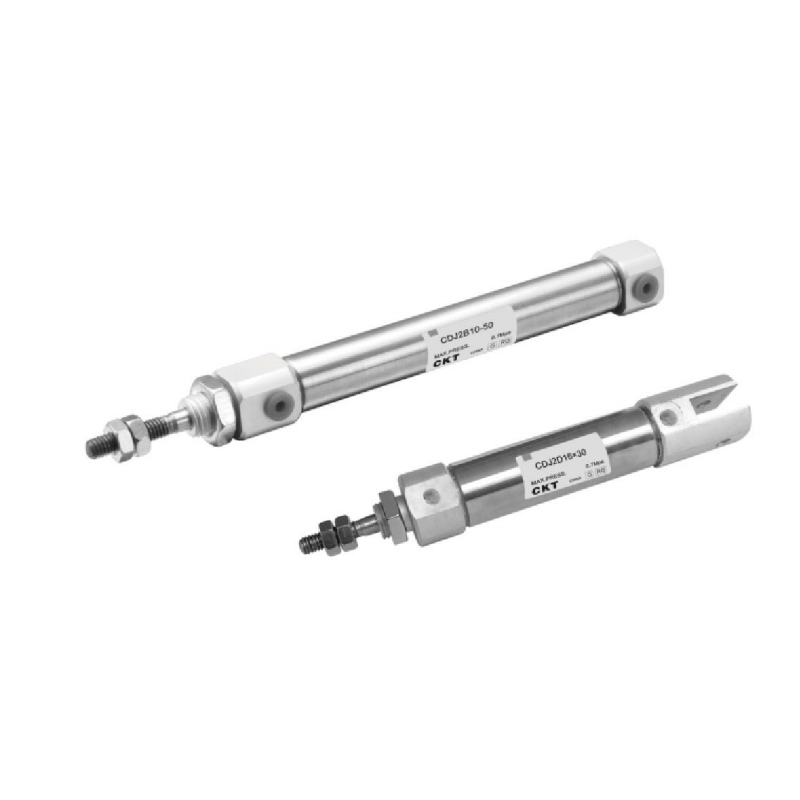

Mini-vérin en acier inoxydable série CJ2 (double effet)
  • Mini-vérin en acier inoxydable série CJ2 (double effet)
Mini-cylindre

Mini-vérin en acier inoxydable série CJ2 (double effet)

Le mini-vérin en acier inoxydable de la série CJ2 (double effet) est conçu pour les scénarios d'automatisation dans des espaces restreints. Sa structure miniaturisée prend en compte les exigences de légèreté et atteint une tolérance environnementale de base grâce à des composants centraux en acier inoxydable. Il convient aux conditions de travail avec des exigences particulières en matière de taille et de matériau d'installation.

Fonctionnalités principales
▸Structure miniature
Adoptant le principe de conception de miniaturisation, il réduit considérablement l'espace occupé par l'équipement, optimise le poids mort de manière synchrone et s'adapte à l'intégration d'équipements de précision.

▸Construction en matériaux composites
La combinaison d'un couvercle d'extrémité en alliage léger et d'un corps de cylindre en acier inoxydable améliore la durabilité des composants tout en conservant la résistance structurelle.

▸Système de lubrification sans entretien
Fluide lubrifiant à long terme préinstallé, pas besoin de reconstituer le lubrifiant pendant tout le cycle de vie, réduisant ainsi le besoin de maintenance pendant les temps d'arrêt.

▸Interface d'installation modulaire
Fournit une variété de solutions de configuration du capot arrière, prend en charge la connexion de charge multi-angle et simplifie le processus d'intégration de l'équipement.

▸Adaptabilité environnementale de base
La structure du corps en acier inoxydable et l'ensemble tige de piston peuvent résister à l'érosion des milieux corrosifs conventionnels, élargissant ainsi les limites de ses applications dans des conditions de travail spéciales.

E-mail : manager@cktworld.com
Télécharger
PRÉCÉDENT :Mini-vérin en acier inoxydable série CJ2 (simple effet)
SUIVANT :Pas d'article suivant
  • Taille d'alésage (mm) 6 10                  16
    Fluide Aérien
    Action Double effet
    Pression de fonctionnement maximale (MPa) 0.7
    Pression de fonctionnement minimale (MPa) 0.12 0.06
    Température ambiante et du fluide Sans interrupteur automatique : -10 ℃ ~ 70 ℃, avec interrupteur automatique : -10 ℃ ~ 60 ℃
    Vitesse des pistons 50 ~ 750 mm/s
    Coussin Pare-chocs en caoutchouc/pare-chocs pneumatique
    Tolérance de longueur de course (mm) 1
    *Lubrification Non requis
    Taille du port M5 × 0,8
    Veuillez utiliser ISOVG32 si vous souhaitez utiliser une lubrification.

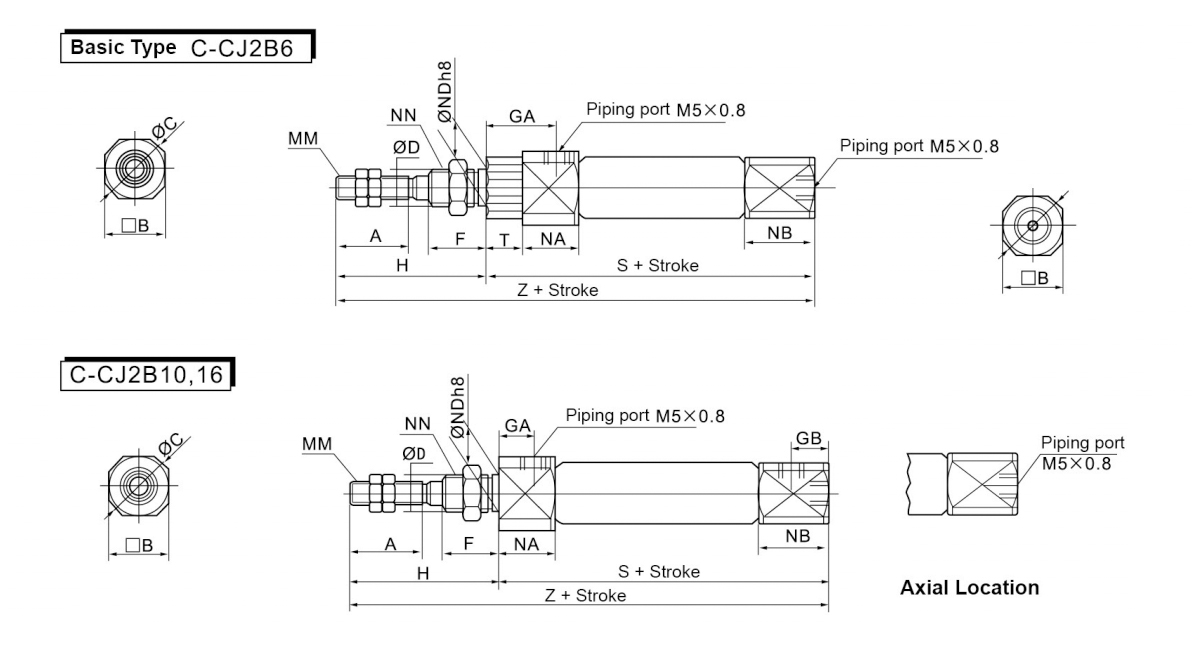

  • Taille d'alésage (mm) A B C D F GA FR H MM NA N.-B. NDh8 N.N. S T Z
    6 15 12 14 3 8 14.5 - 28 M3 × 0,5 16 7 6 M6 × 1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4 × 0,7 12.5 9.5 8 M8 × 1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5 × 0,8 12.5 9.5 10 M10 × 1,0 47 - 75

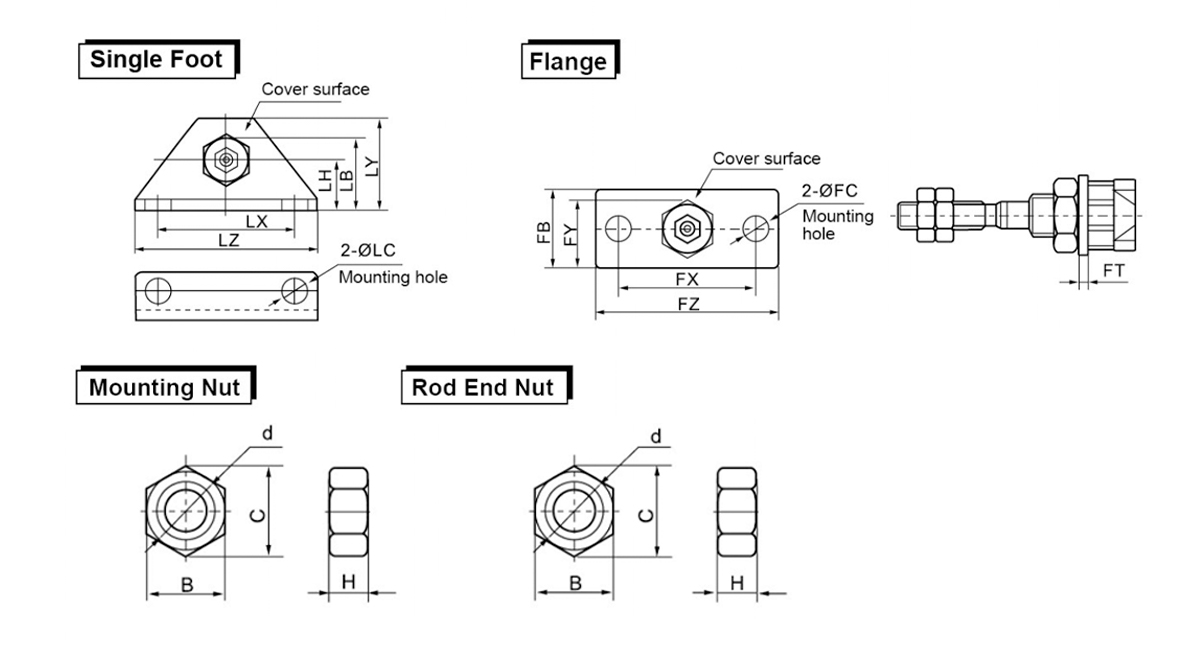

    Alésage
    Taille
    (mm)     		Un seul pied Bride Écrou de montage Écrou d'extrémité de tige
    Composants
    Modèle     		L.B. ØLC LH LX LY LZ Composants
    Modèle     		Facebook ØFC Effets Exercice FZ FT Composants
    Modèle     		B C D H Composants
    Modèle     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3 × 0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4 × 0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5 × 0,8 4

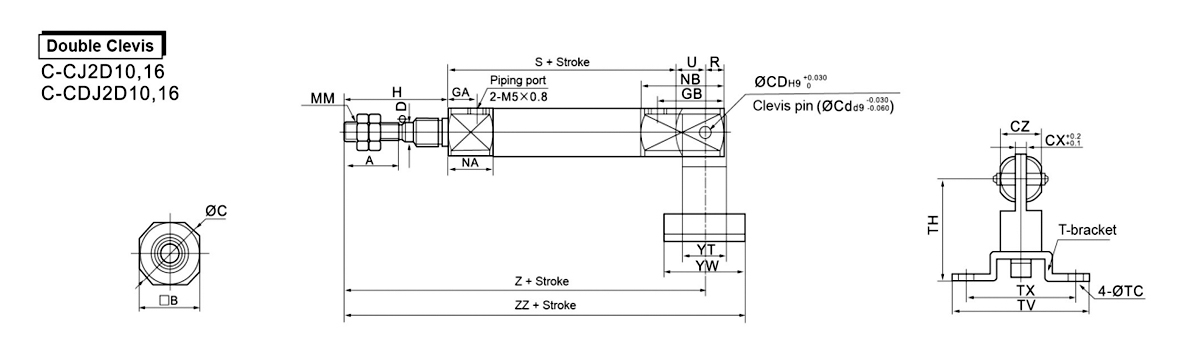

    Taille d'alésage (mm) A B C CD(cd) CX CZ D GA FR H MM NA N.-B. R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4 × 0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5 × 0,8 12.5 27.5 8 47 10 85 99

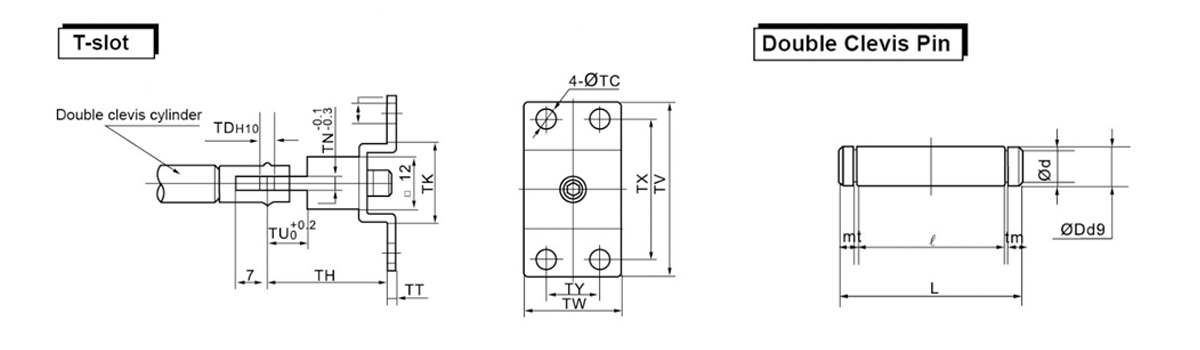

    Alésage Size
    (mm)     		Fente en T Axe à double chape
    Composants
    Modèle     		CT CT(H10) TH savoirs traditionnels TN TT TU Télévision TW Émission TY Composants
    Modèle     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

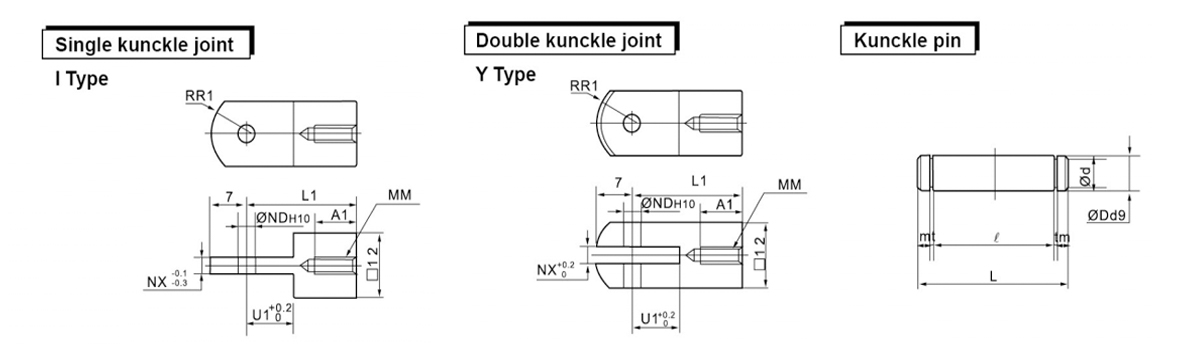

    Alésage Size
    (mm)     		I Type Articulation simple Joint à double rotule de type Y Épingle à kunckle
    Composants
    Modèle     		A1 ∅ND(H10) L1 MM U1 NX R1 Composants
    Modèle     		A1 ∅ND(H10) L1 MM U NX R1 Composants
    Modèle     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4 × 0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4 × 0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5 × 0,8 14 6.4 12 Y-J016B 11 5 0.048 M5 × 0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
